S9014 транзистор характеристики и его российские аналоги

Содержание

Технические характеристики

Максимально допустимые характеристики S9018 это то, на что нужно обратить внимание при подборе транзистора для замены. Их превышение и эксплуатация на предельных рабочих режимах в течении длительного времени может стать причиной поломке изделия. Приведём данные характеристики:

напряжение К-Б: VCBO = 50 В;
напряжение К-Э: VCEO = 45 В;
напряжение Э-Б: VEBO = 5 В;
ток коллектора IC = 100 мА;
мощность, рассеиваемая на коллекторе
в корпусе ТО-92: РС = 450 мВт;
в корпусе SOT-23: РС = 200 мВт.
температура кристалла: Tj = 150°С;
диапазон температур хранения: Tstg = -55 … 150°С.

Теперь займёмся рассмотрением электрических параметров. Они также важны, так как от них зависят возможности транзистора. Стандартная температура тестирования +25°С. Другие важные параметры измерения можно найти в столбце «Условия измерения» следующей таблицы.

Электрические характеристики транзистора S9014 (при Т = +25 о C)
Параметры	Условия измерения	Обозн.	min	max	Ед. изм
Напряжение К-Б, необходимое для пробоя	IC = 100мкA, IЕ = 0	V(BR)CВO	50	В
Напряжение К-Э, необходимое для пробоя	IC=0,1мA, IВ= 0	V(BR)CEО	45	В
Напряжение Э-Б, необходимое для пробоя	IE= 100мкA, IC= 0	V(BR)EBO	5	В
Обратный ток коллектора	VCВО= 50 В, IЕ = 0	ICВO	0,1	мкА
Обратный ток К-Э	VCEО=35В, IB = 0	ICEО	1	мкА
Обратный ток эмиттера	VEBО = 3В, IC = 0	IEBO	0,1	мкА
Статический к-т усиления в схеме с ОЭ	VCE=5В,IC= 1мA	hFE	60	1000
Напряжение насыщения коллектор-эмиттер	IC=100мA, IB=5мA	V CE(sat)	0,3	В
Напряжение насыщения база-эмиттер	IC=100мA, IB=5мA	V ВE(sat)	1	В
Граничная частота коэффициента передачи тока	VCE=5В, IC= 10мA,

Производители делят S9014 в корпусе ТО-92, в зависимости от величины статического к-та усиления, на четыре категории:

Как подобрать аналог транзистора

A от 60 до 150;
B от 100 до 300;
C от 200 до 600;
D от 400 до 1000.

Для транзисторов в SOT-23 существует две категории:

L от 200 до 450;
H от 450 до 1000;

Аналоги

При необходимости S9014 можно заменить на такие зарубежные транзисторы: KSP42, KSP43, BC547, KTC9014, BC141, MPSA42, MPSA43, BC550, MPSW05, MPSW06, 2SC2240, MPSW42. Существую также российские аналоги – это КТ3102 и КТ6111. В зависимости от коэффициента усиления их рекомендуется менять:

S9014А на КТ3102А и КТ6111А;
S9014В на КТ3102Б и КТ6111Б;
S9014С на КТ3102В и КТ6111В;
S9014D на КТ3102Г и КТ6111Г.

В качестве дополняющего транзистора (комплементарной пары) используется S9015.

Варианты корпуса, цоколевка и маркировка

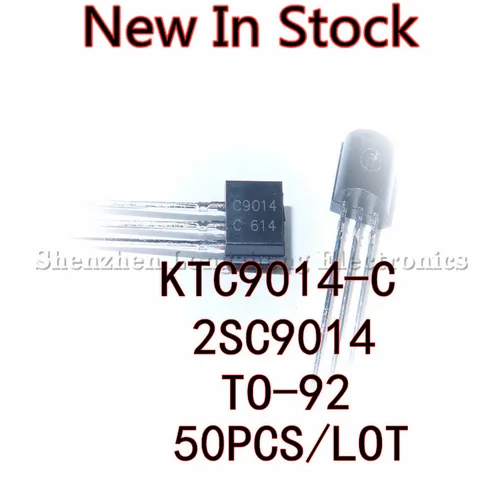

Полупроводниковый триод S9014 выпускается в двух вариантах корпуса:

Для монтажа в отверстия печатной платы — TO-92.
Для поверхностного монтажа — SOT-23.

Оба варианта имеют три вывода, характерные для биполярных транзисторов – база, коллектор, эмиттер. У выводного кейса выводы проволочные, у SOT-23 – жесткие площадки.

Корпус TO-92 бывает с прямыми или изогнутыми выводами. На электрические характеристики это не влияет. У триода в корпусе для SMD-монтажа допустимый ток коллектора тот же, зато уменьшается рассеиваемая мощность — 200 милливатт против 450 против выводного корпуса.

В качестве маркировки на выводной корпус наносится полное или сокращенное название прибора (на передний срез). Корпус для поверхностного монтажа маркируется кодом J6.

Аналоги и варианты замены

Заменить транзистор S9014 несложно, учитывая, что в его характеристиках нет ничего сверхординарного. Рекомендованные широко распространенные и недорогие аналоги:

Эти триоды имеют близкие параметры и выпускаются в аналогичном корпусе, однако цоколевка может отличаться (даже для транзисторов одного типа в том же самом исполнении). Перед заменой рекомендуется обратиться к даташиту или проверить чередование выводов с помощью приборов.

Из российских аналогов можно подобрать замену из серий КТ3102, КТ6111. При выборе надо обращать внимание на справочный коэффициент передачи тока (еще лучше – измерить его фактическое значение), а в некоторых случаях и на шумовые свойства.

Маркировка

SS9014 это один из популярнейших транзисторов южнокорейской компании Samsung. Часто они маркируется на корпусе без префикса “S”. Похожие по характеристикам устройства выпускаются разными производителями и могут встретится с другой маркировкой, например: С9014, Н9014, L9014 и К9014. Корпус SMD-транзисторов S9014H, S9014L маркируется цифро-буквенным кодом “j6”.

Наименование производителя: 2SC1623-L6

Маркировка: L6
Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 0.2 W
Макcимально допустимое напряжение коллектор-база (Ucb): 60 V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
Макcимальный постоянный ток коллектора (Ic): 0.1 A
Предельная температура PN-перехода (Tj): 150 °C
Граничная частота коэффициента передачи тока (ft): 250 MHz
Ёмкость коллекторного перехода (Cc): 3 pf
Статический коэффициент передачи тока (hfe): 200
Корпус транзистора: SOT23

Наименование производителя: 2SC1623-L7

Маркировка: L7
Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 0.2 W
Макcимально допустимое напряжение коллектор-база (Ucb): 60 V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
Макcимальный постоянный ток коллектора (Ic): 0.1 A
Предельная температура PN-перехода (Tj): 150 °C
Граничная частота коэффициента передачи тока (ft): 250 MHz
Ёмкость коллекторного перехода (Cc): 3 pf
Статический коэффициент передачи тока (hfe): 300
Корпус транзистора: SOT23

Наименование производителя: 2SC1623SLT1

Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 0.3 W
Макcимально допустимое напряжение коллектор-база (Ucb): 60 V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
Макcимально допустимое напряжение эмиттер-база (Ueb): 7 V
Макcимальный постоянный ток коллектора (Ic): 0.15 A
Предельная температура PN-перехода (Tj): 150 °C
Граничная частота коэффициента передачи тока (ft): 180 MHz
Ёмкость коллекторного перехода (Cc): 3 pf
Статический коэффициент передачи тока (hfe): 270
Корпус транзистора: SOT-23

Наименование производителя: 2SC2412-S

Маркировка: BS
Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 0.2 W
Макcимально допустимое напряжение коллектор-база (Ucb): 60 V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
Макcимально допустимое напряжение эмиттер-база (Ueb): 7 V
Макcимальный постоянный ток коллектора (Ic): 0.15 A
Предельная температура PN-перехода (Tj): 150 °C
Граничная частота коэффициента передачи тока (ft): 180 MHz
Ёмкость коллекторного перехода (Cc): 2 pf
Статический коэффициент передачи тока (hfe): 270
Корпус транзистора: SOT23

Наименование производителя: 2SC2412KSLT1

Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 0.2 W
Макcимально допустимое напряжение коллектор-база (Ucb): 60 V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
Макcимально допустимое напряжение эмиттер-база (Ueb): 7 V
Макcимальный постоянный ток коллектора (Ic): 0.15 A
Предельная температура PN-перехода (Tj): 150 °C
Граничная частота коэффициента передачи тока (ft): 180 MHz
Ёмкость коллекторного перехода (Cc): 2 pf
Статический коэффициент передачи тока (hfe): 270
Корпус транзистора: SOT-23
