Ремонт видеорегистратора своими руками

Содержание

FAQ по выбору фильтра обратного осмоса

1) Что такое обратный осмос
Обратный осмос — процесс, в котором, при определённом давлении, растворитель (обычно вода) проходит через полупроницаемую мембрану из более концентрированного в менее концентрированный раствор, то есть в обратном для осмоса направлении. При этом мембрана пропускает растворитель, но не пропускает некоторые растворённые в нём вещества.

2) Плюсы и минусы:
+ Хорошо фильтрует соли жесткости, сульфаты, нитраты, ионы натрия, некоторые бактерии и вирусы (но и сам фильтр может стать рассадником бактерий если им долго не пользоваться)
— Сама мембрана требует предварительной очистки воды от некоторых примесей
— Медленно
— Требует определённого давления воды
— В процессе работы сливает часть воды в канализацию
— (Очень спорно) удаляет почти все соли, из-за чего некоторые считают воду после систем обратного осмоса «мёртвой»

3) Система обратного осмоса способна очистить воду до состояния близкого к дистиллированной воде. В качестве (далеко не единственного, надо сказать) показателя очистки воды часто используется параметр количества растворённых солей, измеряемый в ppm или мг/л. Для измерения используется TDS-метр, который замеряет сопротивление воды и на основе этого показателя определяет солёность воды (хотя, разумеется, такой метод имеет определённую погрешность, так как электропроводность воды зависит не только от коилчества солей, но и их состава). Хорошая система обратного осмоса может обеспечить очистку с 200-300ppm до единиц ppm (хотя скорее можно ожидать показания 20-30). Для сравнения, дистиллированная вода из магазина может оказаться не совсем дистиллированной и содержать до 10-15ppm.

4) Предварительная очистка требуется, так как мембрана не любит хлор, мелкие частицы могут «забить» поры мембраны, и в целом необходима для продления жизни мембраны. В целом при выборе фильтров предварительной очистки лучше полагаться на анализ воды, но в среднем по больнице хорошо заходит трехступенчатая очистка вида «механический фильтр 5 мкм — активированный уголь — механический фильтр 1мкм». Фильтр 5мкм нужен, чтобы не забить быстро фильтр с активированным углём, 1мкм — очищает воду от частичек угля (хотя угольный фильтр довольно быстро перестаёт «пылить»), ну и в целом лишним не будет. Если у вас уже есть какой-то трехступенчатый проточный фильтр под мойкой, то теоретически можно добавить имеющуюся систему и до фильтра обратного осмоса путём покупки бака, мембраны, корпуса мембраны, возможно угольного постфильтр/минерализатор, трубок, скобы для монтажа дренажа и четырёхходового клапана.

5) Недорогие мембраны (1-2 тысячи рублей) фильтруют воду со скоростью 50-100gpd (gallon per day, галлонов в день), что в переводе на литры в минуту приводит к показателям 100-300мл/минуту (зависит в т.ч. от давления воды), что для многих неприемлемо медленно, и поэтому системы с такой мембраной почти всегда комплектуются накопительным баком. Дорогие мембраны (4+ тысяч) имеют заявленную производительность 400gpd, что в реальном мире приводит к скорости 0,5-1л/мин и обычно применяются без бака.

💥 САМАЯ ЧАСТАЯ ПОЛОМКА АВТОМОБИЛЬНОГО ВИДЕОРЕГИСТРАТОРА 👉 РЕМОНТ СВОИМИ РУКАМИ 💪 ALIEXPRESS

Системы с баком хуже переносят долгие простои (несколько дней), когда хозяева, например, уезжают в отпуск, так как в баке и других элеметах фильтра без периодического использования может завестись бактериальная и не очень живность. В случае с прямоточной системой весь фильтр в крайнем случае можно положить в холодильник, чтобы замедлить размножение бактерий, но и такое решение не поможет дольше чем на неделю-две.

6) Системы обратного осмоса тем быстрее и эффективнее удаляют примеси, чем выше разница давлений между исходным раствором и чистой водой (пермеатом). В большинстве случаев системы обратного осмоса подключаются прямо к водопроводу, и давление в системе будет равно давлению в водопроводе. Чтобы измерить это давление, необходимо, как ни странно, воспользоваться манометром; например, манометр можно подключить вместо лейки душа в ванной и не резко включить холодную воду. Если манометра нет, но знать давление хотя бы примерно очень хочется, то можно исходить из этажности дома: пусть в доме n (где n не очень много, до 15-20) этажей, и на верхнем этаже можно ожидать давление 2-3 атмосферы; тогда на этаже k, на котором живёте вы, давление будет выше на (n-k)*3/10 атмосфер, хотя такой способ, разумеется, не точный. Например, на 5 этаже 16 этажного дома давление будет 5-6 атмосфер.

Рассмотрим диапазоны давлений и что при каждом давлении можно ожидать получить:

— 1-3атм: низкое давление воды, система обратного осмоса будет очищать недостаточно качественно и сливать большое количетсво воды в дренаж. Для адекватных показателей почти наверняка потребуется помпа для повышения давления (бывают встроенные в фильтр для воды)
— 3-4атм: среднее давление воды, при таком давлении очень хорошо себя чувствуют системы с баком, причем практически любые, но прямоточные системы выдают низкую производительность.
— 4-6атм: высокое давление воды, при таком давлении уже необходимо учитывать качество блоков системы, так как дешевые колбы для предварительных фильтров могут сказать «продолжайте без меня», сломаться и устроить потоп. Предпочтительнее использовать одноразовые необслуживаемые колбы с фильтрами или качественные комплектующие, как, например, в системах Atoll (НЕ версия DIY, которая продаётся, например, в Леруа Мерлен!). При таком давлении прямоточные системы уже показывают адекватную скорость фильтрации. При таком давлении также может постепенно начать «глючить» четырёхходовой клапан, который отвечает за то, что в дренаж вода уходит только тогда, когда происходит фильтрация воды. Неработающий клапан может привести к большому перерасходу воды.
— 6+атм: очень высокое давление воды, с таким давлением лучше не шутить и снизить его редуктором (желательно мембранным) на входе в квартиру, далеко не все системы обратного осмоса (да и другие потребителей воды) расчитаны на такое высокое давление.

7) Фильтры обратного осмоса работают за счёт того, что из-за разницы давлений примеси переходят через мембрану из одной порции воды в другую, и в результате часть воды получается более чистой (пермеат), а часть — более грязной и соленой. От второй части надо избавляться, и обычно происходит слив воды в канализацию. Если воды сливается слишком много, то происходит перерасход воды и снижается скорость фильтрации, если слишком мало, то снижается качество фильтрации, а также может ускориться старение мембраны (например, может произойти отложение солей кальция на поверхности мембраны). Для контроля количества сливаемой воды используется ограничительный клапан, который пропускает определённое количество воды за единицу времени.

Обычно производители фильтров стремятся уменьшить показатель количества сливаемой воды, и ставят клапаны с достаточно низкой пропускной способностью, что может привести к ускоренной смерти мембраны. Для выбора клапана рекомендуется воспользоваться следующей эмпирической формулой:

ОГР=(ppm*GPD)/100
где
ОГР — калибр ограничителя (в мл/мин)
ppm — жёсткость исходной воды
GPD — производительность мембраны.

Для измерений жесткости воды нужно воспользоваться воспользоваться соответствующим прибором, гуглить по TDS, например Xiaomi Mi TDS Pen. Например, для солености 500ppm и мембраны 100gpd необходим ограничитель на 500 (если таких в продаже нет, то лучше округлить в бОльшую сторону).

Альтернативная формула: независимо от ppm стремиться к тому, чтобы 80% воды сливалось в дренаж. Тогда формула подбора ограничителя выглядит как gpd*12.5 (gpd*4,5*1000*4/24/60).

Дополнительно часть воды расходуется некоторыми системами (OD360, например) на промывание мембраны для продления срока её службы.

8) Многие считают, что из систем обратного осмоса получается «мёртвая» вода, которую вредно пить. В целом человек получает из воды довольно малое количество элементов (если в воде содержится 0,5г соли, и человек выпивает 2л за день, то из воды он получает, как несложно видеть, максимум 1г солей, из которых не все ему необходимы), и в основном они должны поступать из пищи. Однако спрос рождает предложение, и производители фильтров для воды выпускают т.н. минерализаторы, которые должны устанавливаться после бака/последнего фильтра для того, чтобы добавить удалённые соли. Эффективность таких решений довольно спорная, но что есть то есть. Atoll опять в среднем по больнице производит минерализаторы чуть лучше, но у всех минерализаторов проблема: большая доза минералов в начальной порции воды (которая осталась в минерализаторе после предыдущего закрытия крана) и последующее едва заметное добавление минералов.

9) Типичные представители систем обратного осмоса:

— Гейзер Престиж 2 без бака (4+- тысячи): интересный и дешёвый фильтр с мембраной на 100gpd (та самая кружка воды в минуту), а в качестве предфильтра используется картридж, в который, по утверждениям производителя, напиханы все необходимые предфильтры. Интересен как самый дешёвый прямоточник, а также за счёт своего крана, который при закрытии перекрывает вход на фильтр, и поэтому фильтр не требует четырёхходового клапана. Минусы: сомнительный предфильтр, низкая скорость. Пути модернизации: добавить предфильтр, заменить корпус и мембрану на 400gpd (итого останется только тот самый кран Гейзер исп. 4

— Бесчисленные аквафоры, гейзеры, барьеры с баком (6+- тысяч): отлично живут на давлении 3-4 атмосферы, часто используют проприетарные картриджи фильтров, что может приводить к сложностям с их поиском при замене, а также более высокой цене.

— Atoll 550STD (не ведитесь на версию DIY, качество колб похуже) (возможны и другие наименования) (8+ тысяч) — в среднем по больнице более качественное с точки зрения качества исполнения изделие, но по фильтрации примерно то же самое, что предыдущая группа. Есть версия Atoll 575 STD используется мембрана на 75gpd, но для систем с баком производительность мембраны не так критична. В версии 450 STD на одну ступень фильтрации меньше.

— Новая вода OD310/320 (9-12 тысяч рублей): прямоточная система с заявленной производительностью 0,5-1,2л в минуту в зависимости от давления. В версии 320 есть минерализатор и чуть более мажорный кран. Минусы системы: дорогие расходники (мембрана стоит 9 тысяч рублей), мембрана версии K857 с хорошими, но не выдающимися параметрам фильтрации. K858 лучше, стоит столько же, но стоит только в системах классом выше; у системы очень сомнительный предфильтр, рекомендуется докупить дополнительные картриджи для механической очистки от, например, Atoll (набор 204), скобы для крепления картриджа к мембране (например, X87* от той же Новой Воды) и использовать их. В случае с Гейзер Престиж 2 запороть мембрану не так жалко, потому что она стоит 1-2 тысячи рублей, здесь же убить мембрану будет очень обидно. Также в качестве возможного варианта апгрейда можно рассмотреть кран Гейзер исполнение 4 (как у фильтра Гейзер Престиж 2), который перекрывает подачу воды на фильтр целиком, и тогда не нужен четырёхходовой клапан и снижается нагрузка на колбы фильтра.

— Системы с баком и помпой (10+ тысяч рублей): то же что и раньше, только с помпой. Хорошо для тех, у кого низкое давление в системе. Следует заметить, что помпа — не вечный элемент и может тоже рано или поздно выйти из строя.

— Новая вода OD360, MOD600 (15+): более хорошая мембрана, электронный блок управления, который периодически промывает мембрану, и помпа для повышения давления. Минус: опять сомнительный блок предфильтров.

— Atoll A-4400p (18+): система без бака от Atoll со встроенной помпой и мембраной на 400GPD. Минусы: дорогая мембрана (хотя и в два раза дешевле, чем у новой воды), и в предфильтрах нет механического на 1мкм.

10) Как часто менять фильтры и мембрану и дорого ли это стоит?
Nobody knows. В зависимости от качества воды может быть необходимо менять раз в пару месяцев, а может быть раз в пару лет. Производители фильтров обычно рекомендуют менять предфильтры раз в полгода, постфильтр раз в год.

Мембрана при нежном к ней отношении (то есть хорошие предфильтры и не сильно задушенном ограничительном клапане) может проработать 5+ лет. Для контроля работы мембраны можно ориентироваться на показания TDS: если новая мембрана при подаче на вход воды с 200ppm выдавала пермеат с 20ppm, а через пару лет выдаёт 25ppm, то менять, пожалуй, ещё рано, а вот если выдаёт 50, то можно и задуматься о замене.

Стоимость блока предфильтров в зависимости от производителя и формата картриджей (со сменными блоками или in-line) может значительно меняться; ориентироваться можно на 500-1000 рублей за полный комплект.

Стоимость мембраны для систем с баком варьируется от 600 (. ) рублей за 50gpd при заказе мембраны с алиэксперсс или по акциям в некоторых магазинах до пары-тройки тысяч рублей за брендовую на 100gpd. Мембраны на 400gpd при заказе с Aliexpress обойдутся в 40-50 долларов, или 4-6 тысяч рублей в местных магазинах.

11) Интересные приблуды:
— TDS-метр (тот же Xiaomi подойдёт). Используется для оценки сборки системы (например, что мембрана установлена правильно и нигде не травит неочищенная вода), состояния мембраны и для определения калибра ограничительного клапана

— Клапан защиты от протечек (например, Atoll LeakStop, ~500 рублей). Встраивается перед первым блоком фильтра на дно шкафа/на пол (UPD: лучше на пол, так как вода из шкафа может стечь на пол минуя датчик), при наличии протечки сменная «таблетка» в клапане разбухает и перекрывает поток воды, что, теоретически, позволяет избежать катастрофического затопления. Лучше, конечно, ставить какой-нибудь аквастоп на всю квартиру, но, как известно, лучше быть богатым и здоровым чем бедным и больным, и, например, на съемной квартире ставить мудрёную систему с кучей датчиков вряд ли кто-то будет.

— Совмещенные краны для водопроводной и отфильтрованной воды. Удобно тем, что нет лишнего крана на кухне.

— Редуктор давления. Желательно мембранные версии; адекватные производители: Caleffi, Honeywell. В целом рекомендуется ставить на входе в квартиру и выставлять давление в 3-3,5атм, косвенно уменьшает расход воды в квартире в целом, и продлевает жизнь оборудования, хотя, конечно, низкое давление мешает нормальной работе мембран обратного осмоса, и надо или брать версии с баком, или с помпой. Если давление выше 6 атмосфер, то почти обязательно к покупке.

Перегрев видеорегистратора на примере Gmini HD90

При перегреве на солнце ремонт видеорегистратора Gmini HD90 своими руками следует начинать с осмотра печатной платы. Проблема чаще всего заключается именно в фоторезисторах. При большой температуре предохранители не способны их защитить. Для того чтобы осмотреть видеорегистратор, необходимо снять крышку модели. Далее потребуется аккуратно изъять камеру и открутить печатную плату. Если ее контакты потемнели, значит, придется полностью менять. Маркировка детали указана на обратной стороне.

Проблемы со звуком встречаются довольно часто. Ремонт автомобильного видеорегистратора своими руками в этой ситуации следует начинать с осмотра модуля. Иногда проблема кроется в динамике, однако такое случается редко. Для того чтобы осмотреть модуль камеры, следует снять крышку видеорегистратора.

Далее нужно отсоединить защитный шлейф камеры. После этого появится возможность открутить печатную плату. Модулятор в данном случае должен находиться возле коннектора. Также нужно проверить контакты. Если верить отзывам специалистов, можно попробовать сделать замеры сопротивления в цепи. Однако для этого понадобится тестер. В среднем сопротивление у модуля должно составлять не более 55 Ом.

Проблемы с операционной системой на примере Viaccess 605: отзывы потребителей

Если верить отзывам потребителей, они часто сталкиваются с проблемами из-за операционной системы. Как правило, это происходит, когда из строя выходит модулятор. В таком случае можно сделать ремонт своими руками. Видеорегистратор Viaccess 605 для этого нужно осмотреть. С этой целью отсоединяется крышка и проверяются внешние контакты печатной платы.

Далее следует осмотреть непосредственно модулятор. Для этого нужно аккуратно отсоединить камеру и шлейф. Следующим шагом необходимо снять модулятор при помощи отвертки. Как правило, проблема кроется в перегоревших контактах. В этой ситуации деталь придется полностью менять. У этой модели установлен модулятор проводного типа.

Ремонт видеорегистратора.

Теперь поговорим о ремонте видеорегистратора xDevice Black Box-29. Как уже говорилось, механические поломки разъёмов – это рядовой случай для таких устройств. У данного видеорегистратора из-за «холодной» пайки разъём mini USB попросту отвалился. Мало того, он просто рассыпался.

Казалось бы для человека, который знаком с электроникой такая поломка – плёвое дело. На самом деле, замена такого разъёма – весьма хлопотное занятие. Всё из-за того, что в качестве USB-разъёма применён 10-ти пиновый (10 pin) разъём. Такой разъём за счёт увеличенного числа контактов является универсальным. Например, некоторые видеорегистраторы комплектуются специальным шнуром miniUSB – RCA, который позволяет подключать видеорегистратор напрямую к телевизору.

Обычно стандартный USB-разъём имеет 4 контакта. По двум из них подаётся питание (+ и -) 5 вольт, а по оставшимся 2 передаются данные. Разъём mini USB 5 pin имеет ещё 1 контакт, который соединяется с общим проводом (GND).

В разъёме mini USB 10 pin монтируется уже 10 контактов. Расстояние между контактами такого разъёма очень мало, и запаивать его на печатную плату при замене довольно сложно. Мало того, найти 10 pin’овый разъём сложнее, чем широко распространённый 5 pin’овый разъём mini USB.

Поэтому в некоторых случаях есть смысл вместо неисправного mini USB 10 pin запаять mini USB 5 pin. Основная задача такого ремонта – подключить контакты питания «+» и «-», чтобы обеспечить возможность зарядки встроенного аккумулятора и электропитания видеорегистратора. Также можно подпаять контакты данных разъёма USB. Это стоит сделать, если в комплекте с видеорегистратором есть шнур mini USB — USB для подключения к компьютеру.

Остальные контакты, которые идут к 10 pin’овому разъёму mini USB на печатной плате можно укоротить ножом, чтобы они не мешали. Естественно, делая такую замену, стоит учитывать, что после замены USB-разъёма некоторые функции видеорегистратора, возможно, не будут доступны.

Пару слов о преобразователе питания.

Преобразователь питания видеорегистратора xDevice Black Box-29 подключается к штатному прикуривателю (12V) автомобиля, а к видеорегистратору — шнурком со штекером miniUSB.

Преобразователь реализован на микросхеме LSP5502. Сама схема рассчитана на входное напряжение 12v/24v и на выходе способна выдавать 5,5v (2A).

Выходная цепь 5V преобразователя защищена супрессором P6KE6.8A. В случае нештатной ситуации и выхода из строя преобразователя, супрессор P6KE6.8A ограничит опасный для схемы видеорегистратора всплеск напряжения.

Также в зарядное устройство устанавливается рядовой плавкий предохранитель.

Вот типовая схема включения микросхемы LSP5502 в режиме понижающего DC/DC-преобразователя. Схема взята из даташита на LSP5502.

Если есть необходимость запитать видеорегистратор в условиях мастерской (от сети 220V), то есть смысл временно отпаять соединительный шнур питания от преобразователя и припаять его к стандартному зарядному устройству с 5-ти вольтовым выходом. Так, например, сделал я.

Ремонт видеорегистратора и полезный совет.

Всем привет. Решил сделать эту небольшую, но полезную запись.
Вчера сдох аккумулятор в моем видеорегистраторе, спустя год после его приобретения. Что примечательно это уже второй мой рег, в котором сдох аккум спустя год. Первому цена была 6500, этому 3300. )) Значение аккумулятора в видеорегистраторе многими недооценивается. Люди не вникают в его принцип работы и полагают, что аккум нужен для того, чтобы была возможность что-то снять в автономном режиме.
На самом деле, главная функция аккумулятора регистратора заключается том, чтобы обеспечить работу рега в короткий промежуток времени между отключением внешнего питания, по которому рег понимает, что нужно выключаться, и окончанием сохранения последнего файла на карту (точнее его финализации и формирования атрибутов файла). Если в двух словах, то регистратор пишет видео «потоком» на флешку. То есть если вы пишете скажем отрезки по 5 минут, то рег пишет поток на флешку, а по завершении времени, формирует его в файл, прописывая атрибуты файла и прочее для того, чтобы потом мы могли его воспроизвести. (Именно по этому между файлами, если их склеить вместе будет небольшой «проскок» в записи. В это мгновение рег не пишет на карту поток, он формирует файл.
Так вот, пока в аккумуляторе теплится жизнь, можно не волноваться. Проблемы начинаются тогда, когда его остаточной емкости не хватает, чтобы удержать рег в сознании без внешнего питания на время оформления последнего файла. В этом случае на некоторых регах последняя запись остается нераспознанной регом и после следующего включения он перезаписывает ее новой. ( а ведь именно крайняя запись рега является самой важной, ни дай бог что случись). В некоторых регах этот кусок потока остается на флешке как нечитаемый файл. Такие куски остаются после каждого выключения, начинают копиться поскольку рег приучен удалять только собственные файлы и не трогать чужие. В конце концов рег прекращает запись ругаясь на нехватку памяти и продолжает только после формата флешки. При этом, иногда ни комп ни рег не видит эти куски и оба показывают заполненную флешку на которой нет не единого файла.
Вторая проблема, которую «дарует» мертвый аккум, это отказ запуска рега после ночной стоянка на некоторых авто. Есть модели авто, в которых периферийная бортсеть обесточивается автоматикой в момент пуска двигателя. В итоге, начавшийся при повороте ключа пуск рега обрывается на запуске движка ибо аккум не смог удержать питание. В этом случае вы уезжаете с выключенным регистратором, хотя звук запуска вы слышали.

Именно эти печали я и стал замечать на своем видеорегистраторе. Полностью заряженной батареи хватало на 10 секунд работы. А ночь в выключенном состоянии убивала его аккум напрочь. Как я уже говорил, ранее, я сталкивался с подобной проблемой на другом реге. Тогда купил новый регистратор, а через пол года наткнулся сидя в Алиэкспресс на батареи для регов. Поскольку цена была копеешной, взял заказал пару «на глаз» подходивших в первый рег. Когда батареи приехали, раскидал рег, заменил аккум и отдал в машину бате. Второй бросил в запас. Честно говоря не думал, что он мне понадобится так скоро.

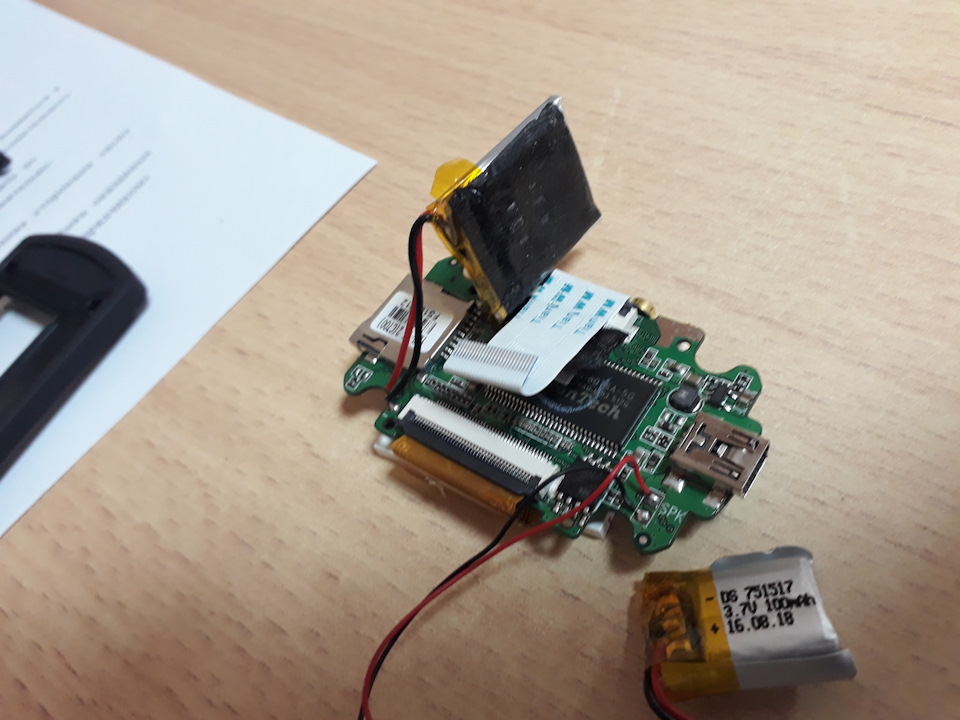

Раскидал регистратор. Вот она, причина печали.

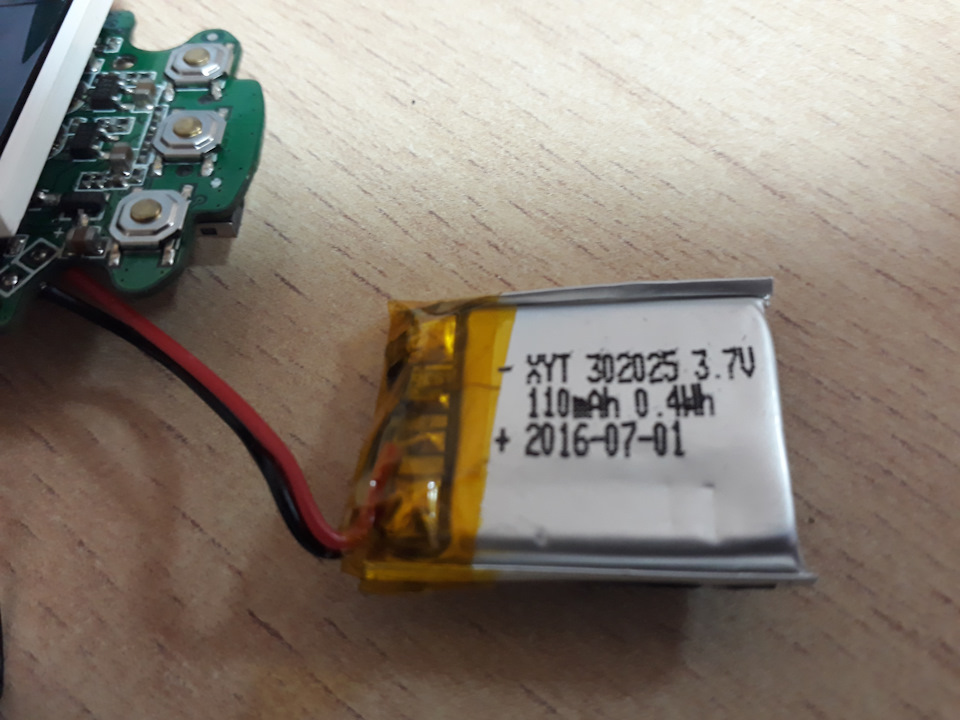

Та батарея, что лежала у меня в заначке толще, но меньше в ширину и длину. Впрочем, это уже детали.

Кстати, разница даты выпуска в них месяц 😀

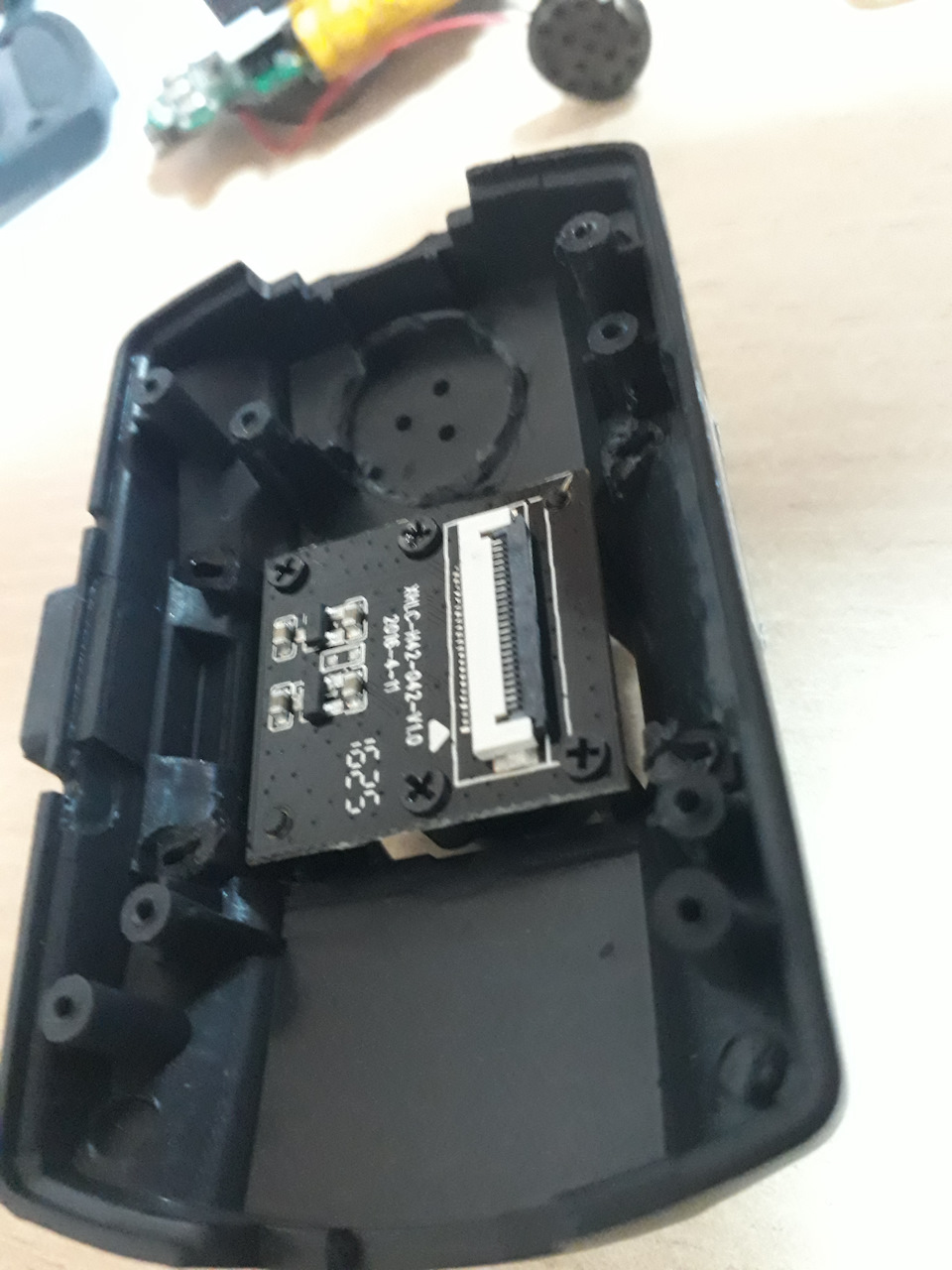

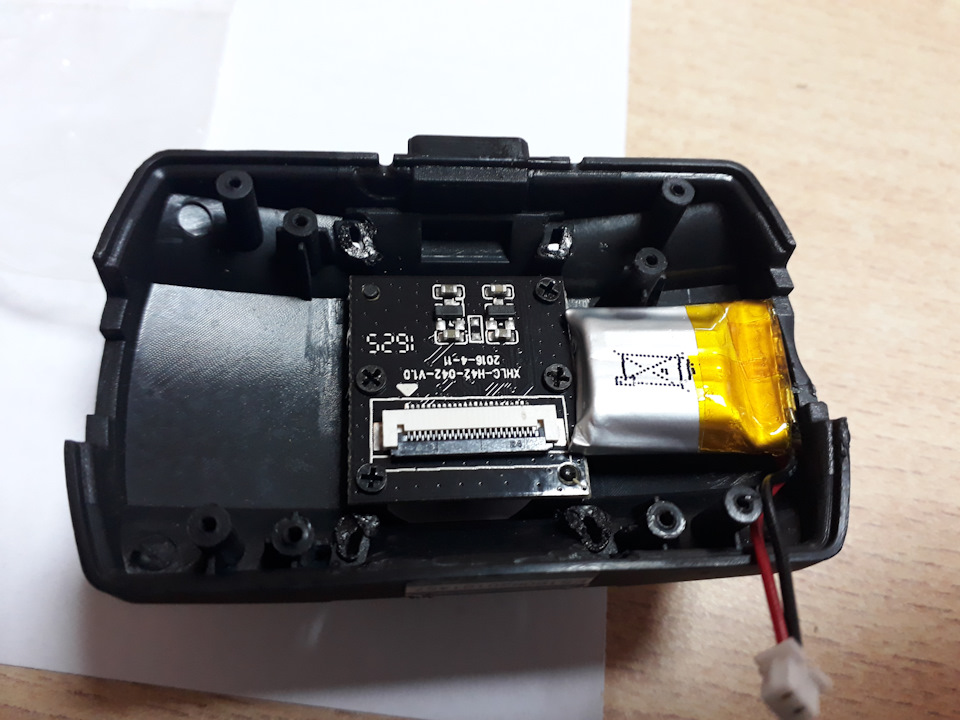

Штатная батарея располагалась прямо за объективом иновую толстую там разместить не вариант. Особо не заморачивался над этим ребусом, вынул динамик и вырезал его гнездо. Он находился в стороне от объектива и места там как раз хватило для аккума.

Сам динамик переложил в противоположную сторону корпуса, под разъем питания. Там места ему вполне хватило. Ну и подпаял новую батарею

Накинул шлейфы, проверил, что все работает и собрал рег.

После полной зарядки батареи, ее хватило на 8 минут автономной записи. Для финализации файлов за глаза.
Честно говоря х.з. сколько проработает эта батарея, но закажу еще пару таких же в запас. У бати рег с новой батареей отработал уже 7 месяцев.
Сперва была мысль психануть и зафигачить внешнюю батарею повышеной емкости от старого коммуникатора. Даже корпус под нее есть, но побоялся что система заряда рега просто не вывезет такие токи зарядки.

Для повышения объективности записи расскажу о моделях регов.

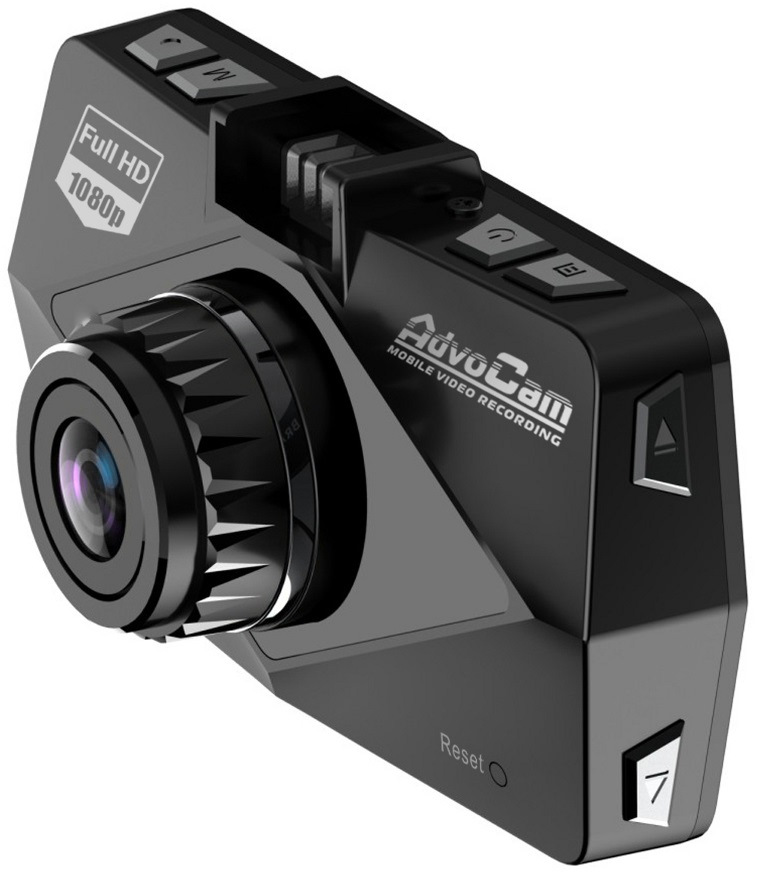

Первый рег AdvoCam FD Black

Обидно было до зеленых соплей. Не пожалел, отдал денег, думал купил вещь. И через год и месяц флешка разоралась на заполненную память, а диагностика на столе показала, что аккум отошел в мир иной. Гарантия, разумеется, уже кончилась, да и гарантия на регистраторы весьма условна. Конкретно мануал к адвокаму говорит:
** При оставлении видеорегистратора в автомобиле, при отрицательной температуре окружающей среды
(до 0ºС) запрещается зарядка регистратора без его предварительного естественного нагрева до положительной температуры.
Несоблюдение температурного режима может привести к потере емкости, а также к полному выходу аккумулятора из строя.
Несоблюдение данного требования, является нарушением условий эксплуатации.

То есть согласно мануалуа, я использовал регистратор не в его режимах. Но стоять греть его зимой до плюсовой температуры или ехать без него выглядит еще большим бредом. Если вы делаете автомобильную аппаратуру, смысл эксплуатации которой подразумевает различные температурные режимы и продаете ее в РФ, то логично она должна спокойно переживать минусы. Впрочем, это уже лирика. Эта сноска просто законный способ слать лесом в случае гарантийных обращений по самой главной проблеме регов.
Но благо и без батареи в регистраторе глюков хватало. То отказывался начинать запись без ресета, то дату терял (когда аккум был еще жив), то файлы запарывал делая их нечитаемыми. Подлечил его подбором прошивки из представленных на оффсайте, изрядно побегав из машины домой и обратно. Надо глянуть, как он у бати работает, кстати.

Второй рег тот, что я ковырял в этой записи Street storm CVR-N2010
За этот было не так обидно ибо его цена вдвое ниже чем я отдавал за первый. Обидно было другое, что я перед покупкой делал тестовую запись на нем, потом на компе сравнил с записью адвокама и оказалось, что он пишет ЛУЧШЕ! С ценой блин вдвое меньше ( ( Не сказать, что небо и земля, но номера читаются дальше, в сумерках снимает лучше и т.д.). Да и файлы пишет исправно, без косяков.

Х.З. может я такой «везучий». Знаю, что регистраторы могут ходить куда больше. В 12хе мой первый рег, самый дешевый, кривой, с кривым ПО исправно писал три года блин.

И теперь собсна к сути. Сама по себе запись бесполезна, но ею я хотел призвать вас проверить собственные регистраторы если работают они больше года. Проверить как он включается, как выключается, понаблюдать сохранает ли он последний файл, соответствует ли емкость флешки занятому объему файлов, все ли файлы читаются и т.д. Возможно, вы не подозреваете, что аккумулятор в регистраторе давно сдох и самое потенциально важное он уже и не сохраняет. Если это так, то что с ним делать решать вам, но проверить стоит однозначно. Возможно, исправность регистратора спасет когда-то вас от неприятных качелей. Хотя, я искренне надеюсь, что записи рега вам никогда не понадобятся.

Всем удачи и безопасной езды!))

Как заменить аккумулятор в видеорегистраторе
Prology iReg 6100 HD самостоятельно

Автомобильный видеорегистратор – это электронно-оптическое устройство, предназначенное для записи звука и видео с целью сбора доказательной базы в спорных случаях и ДТП.

На фотографии видеорегистратор Prology iReg 6100 HD, который мне пришлось ремонтировать. Видеорегистратор является сложным устройством, работает в экстремальных климатических условиях и ремонт его обычно осуществляют в сервисе.

Но некоторые простые неисправности, такие как, замена шнура с адаптером питания, аккумуляторной батареи и микро SD с адаптером можно устранить самостоятельно.

Замена аккумуляторной батареи
в видеорегистраторе Prology iReg 6100 HD

Попал ко мне в ремонт видеорегистратор, который проработав более трех лет, при наступлении холодов стал не каждый раз при повороте ключа зажигания включаться и бессистемно, если включится, то отключаться, и любой момент опять включаться. В конечном итоге перестал работать.

Попытка запустить видеорегистратор при подаче питающего напряжения +12 В от лабораторного блока питания на вилку прикуривателя не увенчалась успехом. Видеорегистратор не подавал признаков работоспособности. Проверка шнура и адаптера показала их исправность. Подозрение сразу пало на аккумуляторную батарею.

Для проверки аккумулятора пришлось видеорегистратор вскрыть. Для этого сначала надо отклеить наклейку штрих-кода. Затем лезвием ножа с угла стороны, где была наклейка раздвинуть половинки корпуса, чтобы расцепились три защелки. Они держатся неглубоко и корпус легко разъединяется.

На фотографии три защелки видны на переднем плане. При ремонте после вскрытия изделия я всегда делаю фотоснимок, чтобы в случае обрыва провода от платы можно было определить, куда его припаять. Аккумулятор был приклеен внутри снятой крышки с помощью липкого слоя.

От аккумулятора шло два провода разных цветов, припаянных непосредственно к контактам печатной платы. Чуть дальше места пайки на фотографии видна кнопка сброса настроек RESET. Если на нее нажать тонким предметом и удерживать несколько секунд, то вполне возможно восстановится работа видеорегистратора. Но при неисправном аккумуляторе восстановить путем сброса настроек работу видеорегистратора невозможно.

Первым делом было измерено напряжение на выводах аккумулятора, оно составило менее 1 В, что свидетельствовало о его неисправности. Напряжение на выводах исправного Li-Ion аккумулятора должно составлять 3,7 В.

Обратила на себя внимание и Li-Ion батарейка, служащая для сохранения настроек при отключении питания. Она была покрыта рыхлым продуктом окисления. Налет был сначала удален сухой кистью, а затем смоченной в спирте. Измерение показало напряжение 3 В, что свидетельствовало о исправности батарейки.

Для замены аккумулятора нужно было узнать его маркировку, поэтому аккумулятор был аккуратно поддет за угол плоской отверткой и отклеен от корпуса видеорегистратора.

На аккумуляторе под прозрачной пленкой просматривался драйвер. Он предназначен для ограничения величины напряжения зарядки до 4,2 В и зарядного тока.

Дополнительно драйвер отключает аккумулятор от внешних цепей при коротком замыкании выводов или в случае снижения напряжения на выводах аккумулятора ниже 2,5 В. Такая защита литий-ионного аккумулятора позволяет исключить его глубокий разряд и воспламенение в случае короткого замыкания.

На место маркировки аккумулятора была наклеена липким веществом пластина пористой резины. Пришлось ее снять. Аккумулятор оказался с маркировкой HBT 403040 емкостью 430 мА, напряжением 3,7 В.

В маркировке главное это число. Буквы могут быть любыми, они обозначают производителя. Напряжение у всех подобных литиевых аккумуляторов составляет 3,7 В. Поэтому можно на замену приобретать любой литиевый аккумулятор с встроенным драйвером для любой модели видеорегистратора подходящий по размеру.

При замене аккумулятора в видеорегистраторе можно поступить и нестандартным способом. С неисправного аккумулятора аккуратно снять драйвер. К точкам, где был припаян ранее аккумулятор, соблюдая полярность, припаять любой рабочий Li-Ion аккумулятор. В случае если новый аккумулятор по габаритным размерам не поместится в корпус видеорегистратора, то его можно вынести за его пределы. Не один раз приходилось ремонтировать девайсы подобным способом.

На Алиэкспресс был заказан новый аккумулятор и припаян к плате видеорегистратора. При пайке нужно соблюдать полярность и проявлять аккуратность, чтобы не закоротить выводы. Обычно проводом красного цвета маркируется плюс аккумулятора, а черного – минус.

После замены аккумулятора и подачи питания на вилку прикуривателя видеорегистратор заработал. Так как кнопкой RESET были сброшены все настройки, пришлось вводить время и другие данные.

Многократное включение и выключения показало стабильный запуск. После полной зарядки аккумулятора и прогона время работы видеорегистратора только от аккумулятора составило не менее 40 минут, что более чем достаточно для продолжения записи при выключенном двигателе автомобиля.

Ежедневная эксплуатация видеорегистратора в автомобиле во всех режимах работы в течение месяца показала стабильную работу. Теперь есть уверенность, что видеорегистратор отремонтированный своими руками прослужит безотказно еще не один год.

Когда нужен ремонт видеорегистратора

Итак, характерные причины неисправности автомобильных регистраторов.

Почему устройство выдает ошибку, не воспроизводит запись или пищит? После попытки начать видеозапись происходит сброс и повторная попытка активации девайса. Причина может быть скрыта в адаптере карты памяти (MicroSD). Как показал опыт людей, пытающихся решить данную проблему путем форматирования флешки, оптимальным решением является замена неисправного накопителя памяти на новый. Причина неполадок может быть скрыта также в механическом повреждении карты, поэтому лучше приобрести новый адаптер.

Аналогичной проблемой, которая решается путем замены карты памяти, является невозможность регистратора начать видеозапись. Если после подключения девайса устройство не выходит из режима ожидания, то проблема, скорее всего, кроется в неисправности флешки. С заменой MicroSD проблема должна решиться.

Когда на попытки подключить устройство к бортовой сети девайс не реагирует, необходим ремонт видеорегистраторов. После того как штекер вставляется в прикуриватель, устройство ненадолго включается, а потом сразу выключается. В момент включения может появиться меню, но кнопки не будут реагировать на нажатие.

Что делать, если регистратор перестал включаться? Возможно, вы используете не оригинальный провод для подключения.

Дело в том, что, даже если кабель сойдется с разъемом гнезда USB, может не сойтись распайка с оригиналом, т.е. регистратор сможет полноценно работать только с оригинальным кабелем.

Поэтому при покупке кабеля вы должны иметь в виду, что он может не подойти к вашему регистратору.

Что может означать зависание устройства? Подобная ситуация может возникнуть как сразу после включения прибора, так и через несколько часов его работы. Как оказалось, такая проблема актуальна для видеорегистраторов с высоким расширением (например, 1080p full hd), хотя и в более простых моделях тоже может встретиться подобная ситуация. Обратите внимание на карту памяти вашего устройства. Высокоскоростные регистраторы обычно не совмещаются с дешевыми накопителями памяти. Возможно, из-за них и не работает циклическая запись. Если вы пользуетесь регистратором класса full hd, то желательно вставлять в устройство карту памяти, которую производитель указал в сервисной книжке, прилагаемой к комплекту при покупке прибора.

Также интересно:

Какой серийный видеорегистратор Xiaomi имеет больше преимуществ
Стоит ли видеорегистратор Каркам Q7 своих денег
Что делает видеорегистратор Junsun таким популярным

На проблемы с памятью и флеш-картой указывает красный свет. Если на регистраторе горит красная лампочка, а видеозапись не выходит, то нужно приобрести MicroSD 10 класса.

Следующая неисправность присуща больше китайским устройствам. Регистратор может вдруг, без команды водителя, остановиться или выключиться. Если же он оснащен еще и навигатором, то он без команды может изменить маршрут. Подобную проблему видеорегистраторов водители пытаются решить перезагрузкой гаджета, но такая помощь срабатывает ненадолго. Часто с заменой некачественного зарядного устройства проблема решается сразу. Это касается той части адаптера, которая вставляется в прикуриватель.

Если после попыток зарядить гаджет клавиши не реагируют на команды, в т.ч. и на Reset, то причина наверняка кроется в подзарядке батареи. Эта проблема актуальна как для дорогих видеорегистраторов, так и для дешевых. Для нормального поступления тока и устранения неисправности проверьте распайку разъема.

Приборы, работающие при низких температурах в холодное время года, «разгоняются» медленнее. При этом монитор может мигать, а запись не воспроизводиться. Это связано с переохлаждением гаджета. Если устройство оставалось на холоде и не включалось, то нужно включить печки машины и подождать, пока оно прогреется.

Виды неисправности регистратора

Часто встречающимися видами поломок бывают:

Неисправность гнезда зарядки, которая происходит из-за расшатывания разъема.
Неполадка со звуком, которая может быть связана с поломкой динамиков.
Обрыв шлейфов, который может произойти во время падения регистратора или резкого движения. В результате теряется связь экрана с платой.
Поломка блока питания.
Неправильное подключение напряжения, в результате которого адаптер сгорел. Такая ситуация могла произойти, если, к примеру, вместо обычных 12 В подключить блок питания в 24 В. Сгоревшая плата подлежит диагностике и ремонту только в сервисном центре.

Если видеорегистратор не включается или гаснет, то это означает, что мог произойти обрыв кабеля или механическое повреждение камеры наблюдения. При отсутствии видеосигнала возможен сбой ОС (операционной системы).

Частые неисправности

Надежность регистраторов зависит от марки и производителя. Китайские аппараты видеонаблюдения стоят дешевле, но чаще ломаются. Поэтому при покупке техники особое внимание уделяют возможности гарантийного обслуживания у официального дилера компании-изготовителя при условии, что причиной поломки не является внешнее механическое воздействие.

Встречаются такие типичные неисправности:

Видеорегистратор постоянно выдает писк, начинает записывать, о чем свидетельствует специальный значок на экране, сбрасывает запись, затем процесс повторяется, девайс заново активируется. Причина, почему это происходит, может находиться в адаптере карты памяти microSD. Переформатирование флешки часто не помогает, поэтому производят замену накопителя.
При соединении с прикуривателем аппарат включается, но не работает циклическая запись. Изделие находится постоянно в режиме ожидания. Данный тип поломок встречается редко. Проблема решается заменой адаптера.
Если видеорегистратор подключить к бортовой сети или прикуривателю, монитор может включиться, но затем самопроизвольно отключается. Иногда появляется меню, состоящее из 2-3 строчек, кнопки управления не реагируют, переход по пунктам настроек не дает результата. Причина заключается в разъеме микро-USB на питающем кабеле. Для подключения необходимо использовать только оригинальный провод, входящий в комплектацию к системе видеонаблюдения. Иначе при покупке кабеля с зарядным устройством в салонах или магазинах сотовой связи не подойдет распайка в штекере.
Гаджет не включается, и горит красная лампочка. Иногда прибор активируется и работает долгое время, но затем зависает. Это характерно для устройств с разрешением Full HD 1920х1080 px. После форматирования флеш-карты ситуация повторяется. Исправляется извлечением аккумуляторной батареи или нажатием кнопки перезагрузки RESET. Для беспрерывной работы девайс совмещают с требуемым классом карты памяти. Данный параметр можно посмотреть в технических характеристиках, описанных в инструкции к пользованию прибором. Для высокого разрешения Full HD рекомендован 10 класс.
Устройство самопроизвольно включается и выключается, без команды пользователя в автоматическом режиме останавливая запись. При этом автомобильные GPS-навигаторы могут менять маршрут и придерживаться его. Такие неисправности часто встречаются у недорогих китайских моделей. Причина кроется в применении зарядного устройства со штекером микро-USB низкого качества. Решается заменой зарядника.
После полной разрядки оборудования исправная система зарядки отказывает, гаджет не включается, не заряжается и не реагирует на кнопки управления, в т. ч. и кнопку RESET. Проблема распространяется на любые модели вне зависимости от цены и популярности торговой марки. Для устранения причины проверяют распайку разъема, демонтируют аккумуляторную батарею и напрямую подключают к электрической сети так, чтобы напряжение поступало на контакты аккумулятора.
Медленное включение девайса, сопровождающееся миганием дисплея. Батарея в условиях низких температур теряет емкость, напряжение становится ниже порогового значения, зарядный контроллер блокирует процесс зарядки. При перегреве на солнце аккумулятор вспучивается, коробятся крышки, защитные пленки и элементы крепления. При вздутии его меняют, коробление предотвращают накрыванием гаджета белой тканью или фольгой. При отсутствии признаков нарушения целостности батареи в течение 1-2 минуты подают напряжение 3,7-4,2 В на клеммы «+» и «-«.

Что делать

При периодических зависаниях и программных сбоях в работе видеорегистратора самое простое решение — перезагрузка аппарата. Универсальная кнопка RESET устраняет ошибки. Если перезапуск не помогает, необходимо узнать причину выхода из строя прибора, т.к. любые факторы, как внешние, так и внутренние, могут привести к поломке оборудования.

Распространенные причины неисправностей регистратора:

Проникновение пылевых частиц или воды в корпус.
Короткое замыкание.
Воздействие насекомых и вредителей.
Скачок сетевого напряжения.
Расшатывание разъема.
Механическое повреждение камер наблюдения.
Поломка блока питания, внутренних накопителей.
Обрыв проводов, шлейфов.
Поломка динамиков.
Сбой программного обеспечения (ПО) или устаревшая версия прошивки.

Главной причиной является неграмотная эксплуатация аппарата. Например, неправильное подключение к напряжению от 12 вольт, в результате чего сгорел адаптер. Плата подлежит диагностике и дальнейшему ремонту в сервисном центре.

Как прошить

Чтобы прошить видеорегистратор, если он перестал включаться, необходимо зайти на официальную страницу производителя и скачать обновленную версию ПО. При отсутствии сайта находят любой другой ресурс, для этого вводят в поисковой строке слово «Прошивка» и название модели. Программа в виде популярного файлового архиватора ZIP загружается на компьютер, проверяется антивирусом, затем извлекаются файлы.

Видеорегистратор необходимо снять с кронштейна, вынуть аккумуляторную батарею и подсоединить к компьютеру.

При загрузке файлов на карту памяти аппарата предварительно ее извлекают и форматируют. Весь загруженный ресурс переносится, запускается установка. Процесс занимает от нескольких минут до 1 часа и зависит от модели. Для завершения обновления:

отключают регистратор от компьютера;
выключают его через кнопку питания;
ожидают окончания процесса обновления;
включают прибор.

После перепрошивки, если все сделано правильно, настраивается циклическая запись и восстанавливаются все функции работающих аппаратов.

На прошивку китайских моделей уходит больше времени. Сложности возникают с поиском карты памяти SD. Для устранения проблемы ее форматируют не в системе FAT 32, а в FAT. Файлы копируют в корневую карту, убирают защиту от записи. Стоит учесть, что при несовпадении ПО с моделью регистратора устройство будет работать с ошибками.

При обновлении ПО и базы данных ГИБДД в регистраторах 3 в 1, в которые входят антирадар и GPS-навигатор, процесс проходит аналогично простым аппаратам. Если при скачивании антивирусная программа мешает работе или распаковке файлов, ее отключают. Карту памяти после прошивки обязательно форматируют.

Как разобрать

Устройство простого гаджета для наблюдения имеет следующий вид:

корпус;
микросхема, или плата;
блок питания;
экран;
динамики;
глазок камеры;
крепежные изделия.

Перед тем как разобрать видеорегистратор 1080p Full HD, сначала производят его демонтаж:

отключают зажигание;
отсоединяют клеммы от аккумулятора для предотвращения замыкания;
отключают питательный провод, подключенный к гаджету;
открепляют от кронштейна или снимают с лобового стекла.

Снятие зеркала с видеорегистратором зависит от его фиксации. Салонное зеркало может прикрепляться к потолку болтами или саморезами, а также лобовому стеклу с помощью клея или присосок. В первом случае откручивают болты и убирают заглушку. Если прибор устанавливается кронштейном, приклеенным к поверхности, отодвигаются фиксаторы или проворачивают их в сторону, иначе необходимо снять стекло с крепительной платформой. Такую операцию выполнить самостоятельно сложно, поэтому лучше обратиться в салон.

Разборка видеорегистратора выполняется так. По краям корпуса расположены 4 шурупа, в центре — 2 защелки. Шурупы откручивают, защелки отгибают с помощью острого предмета. На дорогих моделях вместо защелок имеются более надежные фиксаторы-шурупы. В отверстиях под крепежи установлены резиновые уплотнители для эластичности, которые отделяют и откладывают. Сзади находится динамик. Поэтому крышку регистратора снимают осторожно, без резких движений, чтобы не навредить комплектующим.

Плата надежно закреплена зажимами. К микросхеме припаян динамик и батарея. Их аккуратно снимают ножом или отверткой. Шурупы, которые удерживают плату, имеют меньший размер по сравнению с корпусными элементами. Чтобы их не перепутать и не потерять, лучше отложить в сторону по отдельности.

Батарея присоединяется к стенке изделия с помощью 2-стороннего скотча или клея, поэтому легко снимается.

Гибкий шлейф соединяет камеру и плату, между проводниками имеются прорези. В моделях с поворотным экраном шлейф позволяет вращать регистратор под любым углом. Монитор находится в пластиковом чехле, закреплен на шурупах, которые просто откручиваются при необходимости, сверху наложено предохраняющее от ударов и царапин стекло.

Для разборки салонного зеркала заднего вида понадобятся отжимы и медиаторы. Изделие разбирается так:

находят место стыка корпуса и зеркала;
вставляют зажим и аккуратно с небольшим усилием надавливают до образования щели;
медиатором проводят по периметру и разделяют корпус на 2 части;
убирают зеркало, все необходимые элементы для ремонта находятся под ним.

Как отремонтировать

Для того чтобы отремонтировать встроенный регистратор, лучше обратиться за помощью к профессионалам. Ремонт стационарных приборов можно выполнить своими руками.

При механических повреждениях коннекторов и разъемов их необходимо починить. Стандартный разъем USB содержит 4 контакта для подачи питания 5 В и передачи информации. MiniUSB 5 pin имеет дополнительный 5 контакт, соединяющийся с общим проводом. В miniUSB 10 pin расстояние между контактами малое, поэтому при неисправностях такого разъема его меняют на 5-контактный.

Ремонт видеорегистратора по замене разъемов выполняется таким образом:

Изделие разбирают на комплектующие.
Заземляют паяльник: один конец провода («-«) припаивают к корпусу гаджета, второй («+») — к корпусу паяльника.
Нагревают крепежные элементы, отпаивают выводы, извлекают поврежденный разъем.
Проверяют другие компоненты платы на наличие повреждений.
Припаивают новый разъем.

При сбоях в работе коннектора видеорегистратора, отвечающего за передачу сигнала от модулятора, проверяют печатную плату и сам модулятор. Если они исправны, снимают коннектор и осматривают распределитель на нем. Значение сопротивления должно равняться не более 50 Ом. При отклонениях от нормы производят замену поврежденного коннектора.

Если регистратор сразу выключается, первым делом меняют карту microSD. При проблемах со шлейфом снимают крышку, печатную плату, камеру, извлекают провод. Если повреждения явные, его меняют и заново устанавливают, при этом загибают разъем и фиксируют.

При проблемах с фоторезистором, который часто выходит из строя при перегреве изделия на солнце, производят замену на новый элемент, если он перегорел, либо ремонтируют, используя паяльную лампу. Фоторезистор находится возле конденсатора. Чтобы его осмотреть, снимают шлейф и отсоединяют преобразователь, при этом камеру не трогают.

Ремонт модуля управления камерой выполнить собственными силами трудно. Его необходимо отсоединить и припаять. Если сигнал не поступает в блок памяти, возможной причиной может быть не поломка модуля, а накопившаяся пыль. Поэтому необходимо разобрать регистратор, добраться до детали, которая находится рядом с распределителем, прочистить ватной палочкой контакты и собрать изделие.

Pioneer MVH S100UBG
Какое зарядное устройство лучше купить для автомобильного аккумулятора
Какие амортизаторы лучше газовые или масляные
Какое лобовое стекло лучше поставить

Как осуществляется ремонт регистратора

Чтобы начать ремонт видеорегистратора, нужно выполнить следующие действия.

Для начала гаджет следует демонтировать. Разборка видеорегистраторов всегда начинается с выключения зажигания. А чтобы не произошло замыкания, нужно отсоединить клеммы от батареи.

Выключаются все провода, в т.ч. и кабель питания.

Далее разбираем все крепежные места. Они разбираются по ситуации, поскольку у разных моделей они отличаются друг от друга.

Ниже будет рассмотрено, как разобрать сам гаджет. Для его демонтажа потребуется небольшая отвертка с крестовым наконечником. Многие используют и специальную отмычку, которой разбирают смартфоны.

Если вы самостоятельно разбираете паяльник, то нельзя забывать о его заземлении. Чтобы его правильно выполнить, нужно минусовой конец провода припаять к корпусу, а плюсовой — к корпусу паяльника.

Чтобы легче заменить разъем, используется паяльник. Он нужен для максимального прогрева крепежных элементов и для их легкого извлечения. Тем же методом на его место припаивается новый разъем.

Пока гаджет находится в разобранном состоянии, осмотрите внимательно плату. Если будут заметны оборванные контакты, то их нужно будет припаять на место, предварительно выяснив, какую функцию они выполняют. Если этого не сделать, то устройство просто не включится.

Известно, что регистратор снимает видеозаписи циклами, т.е. фрагментами. Обычно водитель ставит запись на какое-то определенное время, в результате чего записи получаются дробными и нет риска потери данных в экстренных ситуациях. Если цикличность будет нарушена, то от быстрого переполнения карты памяти устройство будет зависать и перестанет выполнять свои функции. К причинам неисправности может отнестись устаревшая версия модели гаджета. Самостоятельно сделайте перепрошивку системы, которая поможет восстановить работу регистратора.

Далее будет рассмотрено, как прошить видеорегистратор. Если он не подвергался иным поломкам, то, возможно, устарела версия прошивки. Для того чтобы обновить ее, нужно зайти на официальный сайт производителя авторегистраторов и скачать обновленную версию вашего гаджета. Загружаться файл будет недолго, весь процесс займет от 3 до 5 минут.

Перед перенесением файла на видеокарту регистратора ее нужно отформатировать. Если перепрошивка была сделана правильно, то после включения устройство спросит ваше согласие на загрузку новой версии. Обычно после этого восстанавливается цикличная запись и все утерянные функции видеорегистратора.
