Как определяется мощность на участках цепи и всей цепи при последовательном соединении

Все известные виды проводников обладают определенными свойствами, в том числе и электрическим сопротивлением. Это качество нашло свое применение в резисторах, представляющих собой элементы цепи с точно установленным сопротивлением. Они позволяют выполнять регулировку тока и напряжения с высокой точностью в схемах. Все подобные сопротивления имеют свои индивидуальные качества. Например, мощность при параллельном и последовательном соединении резисторов будет различной. Поэтому на практике очень часто используются различные методики расчетов, благодаря которым возможно получение точных результатов.

Как уже отмечалось, резисторы в электрических цепях и схемах выполняют регулировочную функцию. С этой целью используется закон Ома, выраженный формулой: I = U/R. Таким образом, с уменьшением сопротивления происходит заметное возрастание тока. И, наоборот, чем выше сопротивление, тем меньше ток. Благодаря этому свойству, резисторы нашли широкое применение в электротехнике. На этой основе создаются делители тока, использующиеся в конструкциях электротехнических устройств.

Помимо функции регулировки тока, резисторы применяются в схемах делителей напряжения. В этом случае закон Ома будет выглядеть несколько иначе: U = I x R. Это означает, что с ростом сопротивления происходит увеличение напряжения. На этом принципе строится вся работа устройств, предназначенных для деления напряжения. Для делителей тока используется параллельное соединение резисторов, а для делителей напряжения – последовательное.

На схемах резисторы отображаются в виде прямоугольника, размером 10х4 мм. Для обозначения применяется символ R, который может быть дополнен значением мощности данного элемента. При мощности свыше 2 Вт, обозначение выполняется с помощью римских цифр. Соответствующая надпись наносится на схеме возле значка резистора. Мощность также входит в состав маркировки, нанесенной на корпус элемента. Единицами измерения сопротивления служат ом (1 Ом), килоом (1000 Ом) и мегаом (1000000 Ом). Ассортимент резисторов находится в пределах от долей ома до нескольких сотен мегаом. Современные технологии позволяют изготавливать данные элементы с довольно точными значениями сопротивления.

Бестрансформаторный блок питания

Важным параметром резистора считается отклонение сопротивления. Его измерение осуществляется в процентах от номинала. Стандартный ряд отклонений представляет собой значения в виде: +20, +10, +5, +2, +1% и так далее до величины +0,001%.

Большое значение имеет мощность резистора. По каждому из них во время работы проходит электрический ток, вызывающий нагрев. Если допустимое значение рассеиваемой мощности превысит норму, это приведет к выходу из строя резистора. Следует учитывать, что в процессе нагревания происходит изменение сопротивления элемента. Поэтому если устройства работают в широких диапазонах температур, применяется специальная величина, именуемая температурным коэффициентом сопротивления.

параллельное и последовательное соединение задача на мощность тока 8 класс

Для соединения резисторов в схемах используются три разных способа подключения — параллельное, последовательное и смешанное. Каждый способ обладает индивидуальными качествами, что позволяет применять данные элементы в самых разных целях.

Мощность при последовательном соединение

При соединение резисторов последовательно электрический ток по очереди проходит через каждое сопротивление. Значение тока в любой точке цепи будет одинаковым. Данный факт определяется с помощью закона Ома. Если сложить все сопротивления, приведенные на схеме, то получится следующий результат: R = 200+100+51+39 = 390 Ом.

Учитывая напряжение в цепи, равное 100 В, по закону Ома сила тока будет составлять I = U/R = 100/390 = 0,256 A. На основании полученных данных можно рассчитать мощность резисторов при последовательном соединении по следующей формуле: P = I 2 x R = 0,256 2 x 390 = 25,55 Вт.

Таким же образом можно рассчитать мощность каждого отдельно взятого резистора:

• P1 = I 2 x R1 = 0,256 2 x 200 = 13,11 Вт;
• P2 = I 2 x R2 = 0,256 2 x 100 = 6,55 Вт;
• P3 = I 2 x R3 = 0,256 2 x 51 = 3,34 Вт;
• P4 = I 2 x R4 = 0,256 2 x 39 = 2,55 Вт.

Если сложить полученные мощность, то полная Р составит: Р = 13,11+6,55+3,34+2,55 = 25,55 Вт.

Последовательное и параллельное соединение

На рис. 2.1 изображена электрическая цепь с последовательно соединенными сопротивлениями.

Напряжение на зажимах источника ЭДС равно величине электродвижущей силы. Поэтому часто источник на схеме не изображают.
Падения напряжений на сопротивлениях определяются по формулам

В соответствии со вторым законом Кирхгофа, напряжение на входе электрической цепи равно сумме падений напряжений на сопротивлениях цепи.

где — эквивалентное сопротивление.

Эквивалентное сопротивление электрической цепи, состоящей из n последовательно включенных элементов, равно сумме сопротивлений этих элементов.

2.2. Параллельное соединение элементов
электрических цепей

На рис. 2.2 показана электрическая цепь с параллельным соединением сопротивлений.

Токи в параллельных ветвях определяются по формулам:

где — проводимости 1-й, 2-й и n-й ветвей.

В соответствии с первым законом Кирхгофа, ток в неразветвленной части схемы равен сумме токов в параллельных ветвях.

Эквивалентная проводимость электрической цепи, состоящей из n параллельно включенных элементов, равна сумме проводимостей параллельно включенных элементов.
Эквивалентным сопротивлением цепи называется величина, обратная эквивалентной проводимости

Пусть электрическая схема содержит три параллельно включенных сопротивления.
Эквивалентная проводимость

Эквивалентное сопротивление схемы, состоящей из n одинаковых элементов, в n раз меньше сопротивлений R одного элемента

Возьмем схему, состоящую из двух параллельно включенных сопротивлений (рис. 2.3). Известны величины сопротивлений и ток в неразветвленной части схемы. Необходимо определить токи в параллельных ветвях.

Рис. 2.3 Эквивалентная проводимость схемы

а эквивалентное сопротивление

Напряжение на входе схемы

Токи в параллельных ветвях

Ток в параллельной ветви равен току в неразветвленной части схемы, умноженному на сопротивление противолежащей, чужой параллельной ветви и деленному на сумму сопротивлений чужой и своей параллельно включенных ветвей.

Ответить на вопросы:

1. Какое соединение резисторов называют последовательным и какое параллельным?

2. Как определить общее сопротивление резисторов при последовательном и при параллельном соединении?

3. Что называется проводимостью и в каких единицах она измеряется?

4. Чему равен общий ток цепи и напряжения на участках при последовательном и при параллельном соединении?

5. Как определяется мощность на участках цепи и всей цепи при последовательном и при параллельном соединении?

Перечень приборов

1. Источник электрической энергии постоянного тока­­ – 30 В

2. Магазины сопротивлений – 3 шт.

3. Вольтметр – 2 шт. (0÷30) В.

4. Амперметр – 4 шт. (0÷2) А.

5. Реостат – 1 шт.

План работы

1. Определить размещение приборов на столе (рис. 1).

Опыт № 1 (последовательное соединение)

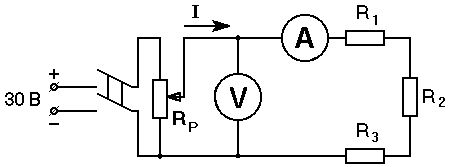

2. Собрать электрическую схему цепи (рис. 1).

3. Определить цену деления приборов, исходя из установленного предела измерения.

4. Установить заданные преподавателем параметры сопротивлений на магазинах.

5. Предъявить собранную схему для проверки преподавателю.

6. Включить автомат (постоянного тока), установить при помощи реостата заданное напряжение по вольтметру. Результаты записать в таблицу № 1.

7. Переносным вольтметром измерить напряжение на клеммах резисторов R1, R2, R3, а также ток цепи. Результаты записать в таблицу № 1.

8. Убедиться, что:

Опыт № 2 (параллельное соединение)

1. Собрать электрическую схему цепи (рис. 2).

2. Определить цену деления приборов.

3. Установить заданные преподавателем параметры резисторов.

4. Предъявить собранную схему для проверки преподавателю.

5. Включить автомат постоянного тока, установить при помощи реостата заданное напряжение, записать его значение в таблицу № 2.

6. Записать показания амперметров А, А1, А2 и А3 в таблицу № 2.

7. Убедиться, что:

8. Сделать вывод.

Лабораторная работа № 4

ТОП 5 статей:

Экономическая сущность инвестиций — Экономическая сущность инвестиций – долгосрочные вложения экономических ресурсов сроком более 1 года для получения прибыли путем.
Тема: Федеральный закон от 26.07.2006 N 135-ФЗ — На основании изучения ФЗ № 135, дайте максимально короткое определение следующих понятий с указанием статей и пунктов закона.
Сущность, функции и виды управления в телекоммуникациях — Цели достигаются с помощью различных принципов, функций и методов социально-экономического менеджмента.
Схема построения базисных индексов — Индекс (лат. INDEX – указатель, показатель) — относительная величина, показывающая, во сколько раз уровень изучаемого явления.
Тема 11. Международное космическое право — Правовой режим космического пространства и небесных тел. Принципы деятельности государств по исследованию.

Закон Ома для участка цепи. Закон Джоуля — Ленца. Работа и мощность электрического тока. Виды соединения проводников.

В электрической цепи происходит преобразование энергии упорядоченного движения заряженных частиц в тепловую. Согласно з-ну сохранения энергии работа тока равна количеству выделившегося тепла.

Количество теплоты, выделившееся при прохождении электрического тока по проводнику, прямо пропорционально квадрату силы тока, сопротивлению проводника и времени, в течение которого шел ток:

Работа и мощность электрического тока.

Работа электрического тока:

Мощность электрического тока (работа в единицу времени):

В электричестве иногда применяется внесистемная единица работы — кВт . ч (киловатт-час).

1 кВт . ч = 3,6 . 10 6 Дж.

Виды соединения проводников.

Последовательное соединение.

1. Сила тока во всех последовательно соединенных участках цепи одинакова:

I1=I2=I3=. =In=.

2. Напряжение в цепи, состоящей из нескольких последовательно соединенных участков, равно сумме напряжений на каждом участке:

U=U1+U2+. +Un+.

3. Сопротивление цепи, состоящей из нескольких последовательно соединенных участков, равно сумме сопротивлений каждого участка:

R=R1+R2+. +Rn+.

Если все сопротивления в цепи одинаковы, то:

R=R1 . N

При последовательном соединении общее сопротивление увеличивается (больше большего).

Параллельное соединение.

1. Сила тока в неразветвленном участке цепи равна сумме сил токов во всех параллельно соединенных участках.

2. Напряжение на всех параллельно соединенных участках цепи одинаково:

U1=U2=U3=. =Un=.

3. При параллельном соединении проводников проводимости складываются (складываются величины, обратные сопротивлению):

Если все сопротивления в цепи одинаковы, то:

При параллельном соединении общее сопротивление уменьшается (меньше меньшего).

4. Работа электрического тока в цепи, состоящей из последовательно соединенных участков, равна сумме работ на отдельных участках:

5. Мощность электрического тока в цепи, состоящей из последовательно соединенных участков, равна сумме мощностей на отдельных участках:

P=P1+P2+. +Pn+.

6. Т.к. силы тока во всех участках одинаковы, то: U1:U2. Un. = R1:R2. Rn.

Для двух резисторов: — чем больше сопротивление, тем больше напряжение.

4. Работа электрического тока в цепи, состоящей из параллельно соединенных участков, равна сумме работ на отдельных участках:

A=A1+A2+. +An+.

5. Мощность электрического тока в цепи, состоящей из параллельно соединенных участков, равна сумме мощностей на отдельных участках:

P=P1+P2+. +Pn+.

6. Т.к. напряжения на всех участках одинаковы, то:

Для двух резисторов: — чем больше сопротивление, тем меньше сила тока.

План работы

1. Определить размещение приборов на столе.

1. Собрать электрическую схему (рис. 3).
2. Установить заданные преподавателем параметры сопротивлений на магазинах.
3. Предъявить собранную схему для проверки преподавателю.
4. Включить автомат (постоянного тока), установить при помощи реостата заданное напряжение по вольтметру. Результаты записать в таблицу № 2
5. Переносным вольтметром измерить напряжение на клеммах резисторов R1, R2, R3, а также ток цепи. Результат записать в таб. 2.
6. Убедиться, что:

Сделать вывод. Рис.3 Последовательное соединение проводников Таблица № 1

Опыт № 2 Параллельное соединение

1. Собрать электрическую схему (рис. 4).
2. Установить заданные преподавателем параметры сопротивлений на магазинах.
3. Предъявить собранную схему для проверки преподавателю.
4. Включить автомат (постоянного тока), установить при помощи реостата заданное напряжение по вольтметру. Результаты записать в таблицу № 2
5. Переносным вольтметром измерить напряжение на клеммах резисторов R1, R2, R3, а также ток цепи. Результат записать в таблицу 2.
6. Убедиться, что:

Сделать вывод: Рис. 4 Параллельное соединение проводников Таблица № 2

Параллельное соединение проводников

При параллельном соединении начала всех проводников соединяются в одной общей точке электрической цепи, а их концы — в другой.

Параллельное соединение используют в тех случаях, когда необходимо подключать электроприборы независимо друг от друга. Например, если отключить чайник, то холодильник будет продолжать работать. А когда в люстре перегорает одна лампочка, остальные все так же освещают комнату.

Приведем еще несколько примеров применения параллельного способа соединения:

• освещение в больших торговых залах;
• бытовые электроприборы в квартире;
• компьютеры в кабинете информатики;
• вольтметр для измерения напряжения на участке цепи.

Параллельное соединение проводников: формулы

1. Напряжение при параллельном соединении в любых частях цепи одинаково: U = U1 = U2 = … = Un. Как вы помните, все бытовые электроприборы рассчитаны на одинаковое номинальное напряжение 220 В. Да и согласитесь, куда проще делать все розетки одинаковыми, а не рассчитывать напряжение для каждого прибора при их последовательном соединении.
2. Сила тока при параллельном соединении (в неразветвленной части цепи) равна сумме сил тока в отдельных параллельно соединенных проводниках: Iэкв = I1 + I2 + … + In. Электрический ток растекается по ветвям обратно пропорционально их сопротивлениям. Если сопротивления в ветвях равны, то и ток при параллельном соединении делится между ними поровну.
3. Общее сопротивление цепи определяется по формуле: 1 / Rэкв = 1 / R1 + 1 / R2 + … + 1 / Rn. Для двух параллельно соединенных проводников формулу можно записать иначе: Rэкв = (R1 · R2) / (R1 + R2).

Если n одинаковых проводников, каждый из которых имеет сопротивление R1, соединены параллельно, то общее сопротивление участка цепи можно найти, разделив сопротивление одного из проводников на их количество:

Вернемся к Анфисе и ее гирлянде. Мы уже разобрались, почему перестали гореть все зеленые лампочки. Пришло время узнать, почему продолжили гореть все остальные. В современных гирляндах используют параллельное и последовательное соединение одновременно. Например, лампочки одного цвета соединяют последовательно, а с другими цветами — параллельно. Таким образом, отключение ветви с зелеными лампочками не повлияло на работу остальной части цепи.

Пример решения задачи

Два резистора с сопротивлениями 10 Ом и 11 Ом соответственно соединены параллельно и подключены к напряжению 220 В. Чему равна сила тока в неразветвленной части цепи?

Решение.

1. Определим общее сопротивление при параллельном соединении проводников: R = (R1 · R2) / (R1 + R2) = (10 · 11) / (10 + 11) = 110 / 21 Ом ≈ 5,24 Ом.
2. По закону Ома определим силу тока в цепи: I = U / R = 220 / (110 / 21) = 42 А.

Ответ: сила тока в неразветвленной части цепи равна 42 А.

Выберите идеального репетитора по физике
15 000+ проверенных преподавателей со средним рейтингом 4,8. Учтём ваш график и цель обучения

Смешанное соединение проводников

Зачастую реальные электрические схемы оказываются сложнее, поэтому используют различные комбинации последовательного и параллельного способов соединения. Такой способ соединения называется смешанным. Смешанное соединение проводников предполагает использование последовательного и параллельного способов соединения в одной цепи.

Алгоритм решения задач со смешанным соединением проводников:

1. Прочитать условие задачи, начертить схему электрической цепи, при необходимости пронумеровать проводники.
2. Проанализировать схему, т. е. найти участки, где используется только последовательное или только параллельное соединение проводников. Определить сопротивление на этих участках.
3. Выяснить вид соединения участков между собой. Найти общее сопротивление всей цепи.
4. С помощью закона Ома и законов последовательного и параллельного соединения проводников найти распределения токов и напряжений в цепи.

Пример решения задачи

На рисунке показана схема электрической цепи. Сопротивления резисторов одинаковы и равны 12 Ом. Напряжение источника — 100 В. Какова сила тока, протекающего через резистор R4?

Решение.

1. Проанализируем данную схему. Резисторы R2 и R3 соединены между собой последовательно, а с резистором R4 — параллельно. Весь этот участок соединен последовательно с источником тока и резистором R1.
2. Определим сопротивление последовательно соединенных резисторов R2 и R3: R23 = R2 + R3 = 12 + 12 = 24 Ом.
3. Найдем общее сопротивление резистора R4 и участка 2–3, соединенных параллельно: R234 = (R23 · R4) / (R23 + R4) = (24 · 12) / (24 + 12) = 8 Ом.
4. Определим общее сопротивление всей цепи как сумму включенных последовательно резистора R1 и участка 2–3–4: Rэкв = R1 + R234 = 12 + 8 = 20 Ом.
5. По закону Ома найдем силу тока в неразветвленной части цепи: I = U / Rэкв = 200 / 20 = 5 А.
6. По закону Ома определим напряжение на участке, состоящем из резисторов R2, R3, R4: Uэкв1 = I · R234 = 5 · 8 = 40 В.
7. Поскольку при параллельном соединении напряжение одинаково, то напряжение на резисторе R4 также равно 40 В. По закону Ома найдем силу тока, протекающего через резистор R4: I4 = Uэкв1 / R4 = 40 / 12 ≈ 3,3 А.

Ответ: через резистор R4 протекает ток силой приблизительно 3,3 А.

Мы разобрали довольно много формул последовательного и параллельного подключения проводников. А запомнить их можно с помощью вот таких схем:
