Как из микроволновки сделать точечную сварку своими руками

Содержание

В последнее время я довольно часто стал встречаться с литиево-ионными аккумуляторами в различных устройствах. Иногда дело доходило даже до сборки батарей, и я соединял элементы методом пайки. Однако мне захотелось пойти по более правильному пути и использовать для этого аппарат контактной сварки.

Покупать готовый сварочник, даже на Алиэкспрессе, меня задушила жаба, так как необходимость сварки батареек у меня возникает очень редко, а прибор стоит дорого. Поэтому я решил собрать такой аппарат самостоятельно, заодно получив и удовольствие от процесса.

Существует множество методов сборки контактного сварочника своими руками. Можно использовать автомобильный аккумулятор, можно трансформатор от старой микроволновки. Есть и различные способы управлять сварочным током и длительностью импульса сварки. В простейшем случае можно просто к автомобильному аккумулятору подключить два толстых провода, из медной проволоки сделать электроды, соединить всё это воедино и сваривать вручную, замеряя время «на глаз». Можно сделать управление на основе Ардуино или специализированного контроллера времени, реле от мотоцикла и т.д.

Ну, а я решил сделать сварочный аппарат на основе трансформатора от СВЧ печи (микроволновки). Он по-любому будет компактнее и легче, чем автомобильный аккумулятор. А контроллер, который дозирует как ток, так и длительность импульса, я купил на Алиэкспрессе, потому что стоит он недорого, и это уже готовое изделие, которое не нужно собирать самому.

Старый трансформатор от микроволновки на 750 ватт приобрёл на Авито за 600 рублей.

А также на рынке купил 1 метр многожильного силового кабеля сечением 25 квадратов за 125 рублей. Точнее говоря, я взял 2 метра (с запасом), но достаточно одного.

На Алиэкспрессе я купил: контроллер с симистором на 40 ампер (больше для сварки аккумуляторов 18650 не нужно), трансформатор переменного тока на 9 вольт для питания контроллера, ножную педаль для удобного управления, а также самое дорогое – это провода с разъёмами (на этой детали можно было сэкономить, сделав электроды из толстой медной проволоки и подключив их, например, через клеммник к силовым проводам) + электроды (медные иглы). В общем, из купленного на Али необходим только контроллер и трансформатор переменного тока на 9 вольт, остальное опционально.

Трансформатор переменного тока:

ПРОСТЕЙШАЯ ТОЧЕЧНАЯ СВАРКА ИЗ МИКРОВОЛНОВКИ СВОИМИ РУКАМИ!

Педаль для ножного управления:

Кабели с разъёмами и ручки с цанговыми зажимами:

Электроды и клеммы:

Первым делом необходимо избавиться от вторичной обмотки трансформатора. Она находится в верхней части и намотана тонким проводом. Нужно просто отпилить обмотку ножовкой.

После этого остатки проводов легко высверливаются толстым сверлом.

А далее – можно выбить проволоку напильником и молотком. Это совсем несложно.

Если ваш трансформатор имеет вот такие дополнительные пакеты из металлических пластин, их также необходимо удалить.

Теперь нужно взять толстый кабель и просунуть его на место бывшей вторичной обмотки, сделав два витка. Таким образом, мы из повышающего трансформатора получим понижающий. Напряжение на выходе теперь всего около 2 вольт, зато сила тока возросла многократно – десятки или, возможно, даже сотни ампер. Для человека это напряжение безопасно, и ничего страшного, если вы случайно коснётесь запитанных электродов рукой.

Концы кабеля зажимаются в клеммы и изолируются термоусадкой.

К ним подключаем кабели с ручками.

Теперь по схеме нужно собрать остальную часть электрики.

Ножная педаль поставляется с 10-сантиметровым отрезком провода, поэтому я его заменил на длинный, чтобы педаль можно было положить на пол.

Питающие провода соединил с помощью клеммника. Можно было спаять.

К трансформатору провода подсоединил через съёмные клеммы, чтобы можно было легко его отсоединять.

Ну, а к контроллеру два провода просто припаял, хотя лучше было бы прикрутить на винты и круглые клеммы, но у меня не нашлось таких под рукой, к сожалению.

В общем, схема собрана, можно подключать к сети. Обратите внимание, что для питания контроллера используется трансформатор переменного, а не постоянного тока.

При включении загорается цифровой индикатор и различные светодиоды.

Левая ручка устанавливает длительность импульса (от 1 до 50, каждая единица равна 20-ти миллисекундам). Правая ручка устанавливает мощность, в диапазоне от 30 до 99%.

При нажатии на педаль схема включается на установленное количество миллисекунд.

Чтобы приварить ленту к аккумулятору, нужно плотно прижимать электроды к поверхности. Поверхности и батареи, и ленты должны быть абсолютно чистыми, без грязи, клея, окислов и т.п. Иначе лента не приварится.

У меня никакого опыта в контактной сварке не было, поэтому все параметры пришлось подбирать экспериментально, тренируясь на ненужном аккумуляторе. Правильно приваренная лента хорошо держится и отрывается при воздействии силы, оставляя маленький кусочек на батарее. Длительность импульса и сила тока зависят и от мощности трансформатора, и от толщины никелевой ленты – возможно, ещё и от других условий.

У меня более-менее правильная сварка стала получаться при параметрах 35/70. Но думаю, трансформатор мне лучше было бы взять помощнее, можно было бы сократить длительность импульса и меньше был бы перегрев. Впрочем, ещё надо экспериментировать.

В общем, самостоятельная сборка аппарата контактной сварки – дело совсем несложное. Для меня самое муторное – это изготовить для него корпус, чем я займусь в дальнейшем. А может, просто укреплю все компоненты на куске фанеры. Главное, что сварочник работает :).

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено.

Особенности изготовления

Для того чтобы обеспечить должный нагрев в точке сварного соединения, требуется пропустить через детали мощный импульс электрического тока.

Особенностью точечной сварки является то, что требуемое напряжение на электродах невелико — всего лишь 2-5 В.

Но для нагрева по-прежнему необходима значительная мощность. Типичными значениями для аппаратов точечной сварки является требование к мощности тока не менее 1.5-2 кВт. Это обеспечивается особым трансформатором, способным выдавать при небольшом напряжении очень большой ток. Такие трансформаторы трудно купить в готовом виде, и стоят они дорого.

Однако трансформаторы подходящей мощности уже применяются в бытовой технике. Например, типичный трансформатор из старой микроволновки способен отдавать мощность от 2 до 3 кВт. Надо лишь заменить его вторичную обмотку.

Технология

В микроволновой печи мощный трансформатор служит для конвертации напряжения бытовой сети 220 В в повышенное напряжение для питания лампового генератора микроволн (магнетрона). Его вторичная обмотка содержит очень много витков тонкого провода и для целей точечной сварки совсем не подходит. Чтобы на базе такой детали сделать своими руками сварочный аппарат, надо всего лишь заменить вторичную обмотку и собрать самодельную схему регулирования мощности тока.

Перед тем как извлечь трансформатор из микроволновки, списанной на запчасти, убедитесь, что печка не включалась в розетку на протяжении хотя бы последних 4-6 часов. Даже если печь неисправна, на некоторых внутренних деталях может сохраниться опасное для жизни напряжение.

После извлечения хочется проверить, исправен ли сам трансформатор. Ведь печь могла выйти из строя по самым разным причинам — поломка модуля управления, неисправность магнетрона, отказ контрольных цепей.

Однако выполнять такую проверку до переделки трансформатора ни в коем случае не следует!

Трансформатор питания магнетрона по конструкции должен обеспечивать питание магнетрона высоковольтным напряжением. Такой ток может при нечаянном включении поразить неосторожного мастера даже на расстоянии десятка сантиметров. Поэтому отложите проверку до лучших времён.

Внимательно рассмотрев трансформатор от микроволновки, мы увидим, что его обмотки ясно разделены на две секции. «Первичная» обмотка, которая подключается в сеть 220 В, намотана более толстым проводом и имеет в несколько раз меньшее количество витков, чем «вторичная», выполненная совсем тонким проводником.

Высоковольтная вторичная обмотка нам совершенно не нужна, её следует удалить. В зависимости от конструкции конкретного трансформатора, можно попробовать обойтись без разборки магнитопровода. В этом случае ненужный провод просто спиливается ножовкой по металлу, затем его остатки вынимаются из окон сердечника.

Спиливая вторичную обмотку, будьте аккуратны и ни в коем случае не повредите первичную. Если остатки вторичной обмотки не удаётся извлечь из окон руками, можно с помощью дрели их аккуратно высверлить сверлом по металлу.

Трансформаторы некоторых конструкций не позволяют просто спилить одну из обмоток. Такие приборы приходится разбирать.

Если присмотреться к трансформатору, можно увидеть, что две половинки его магнитопровода соединены сваркой (или пайкой твёрдым сплавом).

Для разборки такого трансформатора соединительный шов аккуратно спиливают ножовкой по металлу или «болгаркой». После того как швы разойдутся, трансформатор можно разобрать на две части и спокойно извлечь ненужную «тонкую» обмотку.

Обратите внимание, что между двумя секциями обмоток также расположены тонкие металлические пластинки. Это так называемые «магнитные шунты». В схеме микроволновой печи они важны, но для сварочного трансформатора скорее вредны, их также следует выбросить.

Теперь надо изготовить вторичную обмотку заново. Нам требуется создать в трансформаторе всего 2 или 3 витка провода. Но провод должен быть настолько толстым, насколько это возможно. Обычно используют толстые «сварочные» провода в резиновой изоляции, которые можно купить в специализированных магазинах.

Желательно, чтобы провод занял всё доступное пространство в окне трансформатора. Если провод почти подходит, но мешает изоляция — от неё можно избавиться, заменив плотной обмоткой, качественной изолентой или лакотканью. Напряжение на вторичной обмотке очень мало (несколько вольт), поэтому пары слоёв лакоткани вполне достаточно.

Наматывая первичную обмотку, учтите, что толстый провод лучше безо всяких соединений протянуть непосредственно к сварочным электродам.

Поэтому, если толстого провода мало, можно выполнить вторичную обмотку из нескольких проводов меньшего сечения, которые будут соединены параллельно.

Если в процессе модернизации магнитопровод трансформатора пришлось разбирать, после намотки обмотки его надо прочно соединить. Для этого лучше воспользоваться эпоксидными композитами. Обезжирьте поверхности, по которым стыкуется магнитопровод, и промажьте подготовленным клеевым составом. Плотно соединив детали, дайте клею полимеризоваться (24 часа).

Если нужно сваривать детали из толстого материала (несколько миллиметров), нужно обеспечить повышенное напряжение на электродах и большую мощность. Такой сварочный аппарат мы сделаем из двух одинаковых трансформаторов от микроволновки. Вторичные обмотки трансформаторов соединяются последовательно. Это обеспечит вдвое большее напряжение на сварочных контактах при сохранении прежней силы тока.

Сложность может вызвать соединение первичных обмоток. Обе они питаются равным напряжением 220 В, поэтому соединяются параллельно. Но оказывается важна «фазировка» обмоток, то есть правильность соединения их «начала» и «конца».

Правильность фазировки легко проверить, собрав схему в виде макета. Включив собранный аппарат, проверяем напряжение на соединённых последовательно вторичных обмотках. При правильной фазировке напряжение окажется вдвое выше, чем на каждом отдельном трансформаторе.

В случае ошибки напряжение будет очень мало — тогда достаточно переключить провода первичной обмотки одного из трансформаторов.

Важной деталью сварочного аппарата является блок управления. При подаче тока нельзя допустить перегрева деталей, это вызовет их прожог. В то же время слишком слабый импульс не обеспечит необходимого нагрева точек соединения, и детали развалятся.

Простейшее регулирование можно обеспечить примитивным управлением с помощью педали, включающей и отключающей аппарат. Такая схема крайне проста, но требует от сварщика изрядных навыков и интуиции.

Разновидностью схемы с контактным управлением является модуль, в котором примитивная электронная схема обеспечивает необходимую длительность импульса. Нужный интервал задаётся простым поворотом ручки регулятора. Педаль по-прежнему нужна, но она лишь запускает процесс сварки, а прерывание тока осуществляется автоматикой.

Лучше всего собрать блок управления по схеме с микроконтроллером, который будет точно отсчитывать длительность подаваемого импульса. Обычно блоки для регулировки используют подсчёт полупериодов частоты питающего напряжения, пропускаемого через сварочный трансформатор. Такие модули доступны в готовом виде. Современные производители предлагают широкий ассортимент блоков управления для аппаратов контактной сварки по доступным ценам.

Если мы делаем управляющий контроллер по самодельной схеме, при проектировании обязательно следует учесть, что мощные трансформаторы являются индуктивной нагрузкой. При применении в качестве ключа управления электромагнитного реле следует выбирать детали с большим запасом по току и обязательно шунтировать контакты реле диодом.

Лучше всего применять в качестве ключа «твердотельные реле». Это готовые схемы на основе симисторов, способные управлять мощной индуктивной нагрузкой.

Большинство реле такого типа хорошо согласуются с микропроцессорными компонентами.

Для питания блока управления требуется отдельный источник, обеспечивающий небольшое (9-12 В), но очень стабильное напряжение. Сам по себе сварочный аппарат является источником сильных помех, способных помешать работе микроконтроллера. В то же время, простейшие схемы модулей управления «ориентируются» в работе на синусоиду напряжения, питающего сварочный аппарат.

Несмотря на то что есть соблазн использовать для питания блока управления высокочастотный ШИМ-контроллер, делать этого не следует. Лучше подобрать любой подходящий блок питания устаревшей конструкции (например, старое зарядное устройство для телефона).

Аппарат контактной сварки, собранный своими руками, окажется незаменим для соединения в батарею элементарных литиевых аккумуляторов. Чтобы обеспечить хорошую отдачу тока, аккумуляторы в батарее должны соединяться проводниками как можно меньшего сопротивления. Ячейки с подпружиненными ламелями не обеспечивают качественного контакта.

В промышленности аккумуляторы соединяют тонкой никелевой лентой. Для того чтобы надёжно присоединить ленту к элементу питания, применяют аппараты точечной сварки.

Контактная сварка обеспечивает надёжное электрическое соединение деталей и высокую механическую прочность.

При соединении методом точечной сварки мы не можем зажать детали между электродов. Вместо этого прикладывают пару электродов аппарата контактной сварки с одной стороны ленты на небольшом расстоянии друг от друга. Если лента при этом хорошо прижата к торцу аккумулятора, после прохождения импульса тока две точки непосредственно под электродами оказываются надёжно приваренными к элементу питания.

Тонкости модернизации трансформатора от СВЧ-печи

Чтобы сделать вторичную обмотку, вам надо намотать на сердечник 2–3 витка, что обеспечит получение выходного напряжения порядка 2 В, а силы кратковременного сварочного тока – больше 800 А. Этого вполне достаточно для эффективной работы аппарата точечной сварки. Намотка такого количества витков может вызвать затруднения, если используемый провод имеет толстый слой изоляции. Решить эту проблему достаточно просто: необходимо снять с провода стандартную изоляцию и обмотать его изолентой, имеющей тканевую основу. Очень важно, чтобы провод, используемый для вторичной обмотки, имел минимально возможную длину, что позволит избежать необоснованного увеличения его сопротивления и, соответственно, уменьшения силы тока.

Новая вторичная обмотка заняла свое место

Если вам надо сваривать металлические листы толщиной до 5 мм, имейте в виду, что для этого потребуется аппарат для точечной сварки, обладающий большей мощностью. Чтобы сделать его своими руками, необходимо использовать соединенные в одну цепь два трансформатора. Соблюдать соответствующие правила при выполнении такого соединения надо обязательно. Если вы ошибетесь и неправильно подключите выводы первичных и вторичных обмоток двух трансформаторов, может возникнуть короткое замыкание. Правильность соединения обмоток, если на их одноименных выводах нет маркировки, проверяется при помощи вольтметра.

После правильного соединения одноименных выводов двух трансформаторов требуется замерить значение силы тока, который они совместно формируют. Как правило, самодельные трансформаторы, предназначенные для аппаратов точечной сварки, эксплуатировать которые планируется в домашних мастерских, ограничивают по силе тока – не более 2000 А. Превышение этого значения спровоцирует перебои в работе электрической сети не только в вашем доме, но и у ваших ближайших соседей. А это, естественно, приведет к конфликтам. Значение силы тока, выдаваемого соединенными трансформаторами, а также наличие короткого замыкания в их цепи проверяют при помощи амперметра.

Еще один пример сборки точечной сварки представлен на видео ниже:

Точечная сварка из микроволновой печи

Всех читающих я снова приветствую!
Хочу представить вам свою очередную работу, а именно изготовление точечной сварки небольшой мощности для использования в домашних условиях.

Забегая на перед вынужден признать что фотографий процесса к сожалению нет, по этому постараюсь объяснить все в устной форме.

За основу была взята старенькая и вышедшая из строя микроволновая печь, из которой благополучно был извлечен трансформатор и вентилятор. Из трансформатора была извлечена вторичная обмотка, а вместо нее намотано три витка сварочного провода сечением 16мм2.

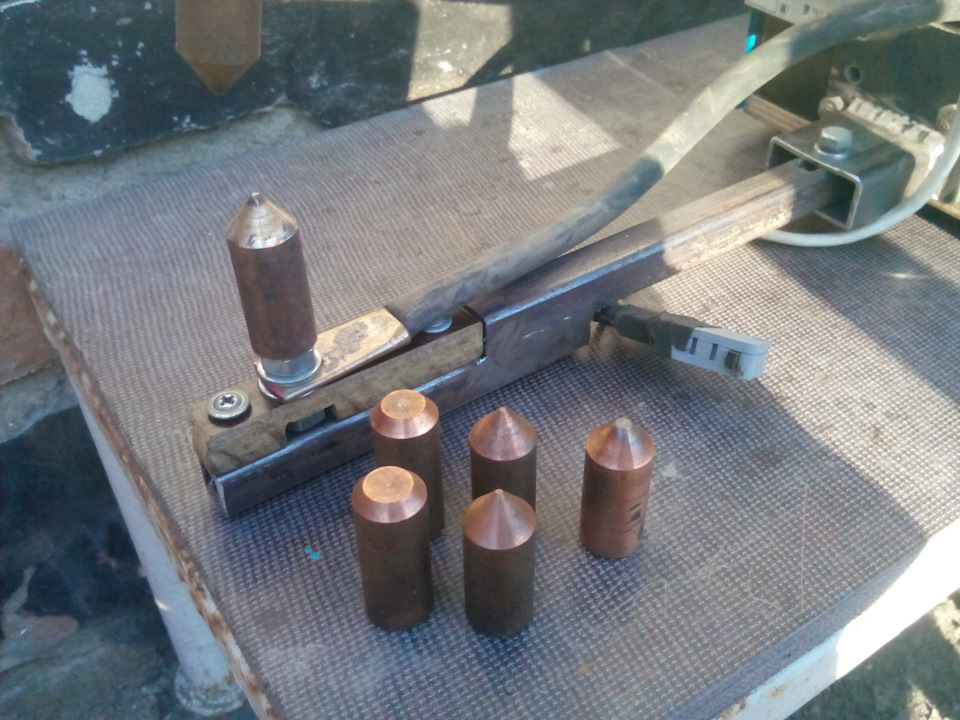

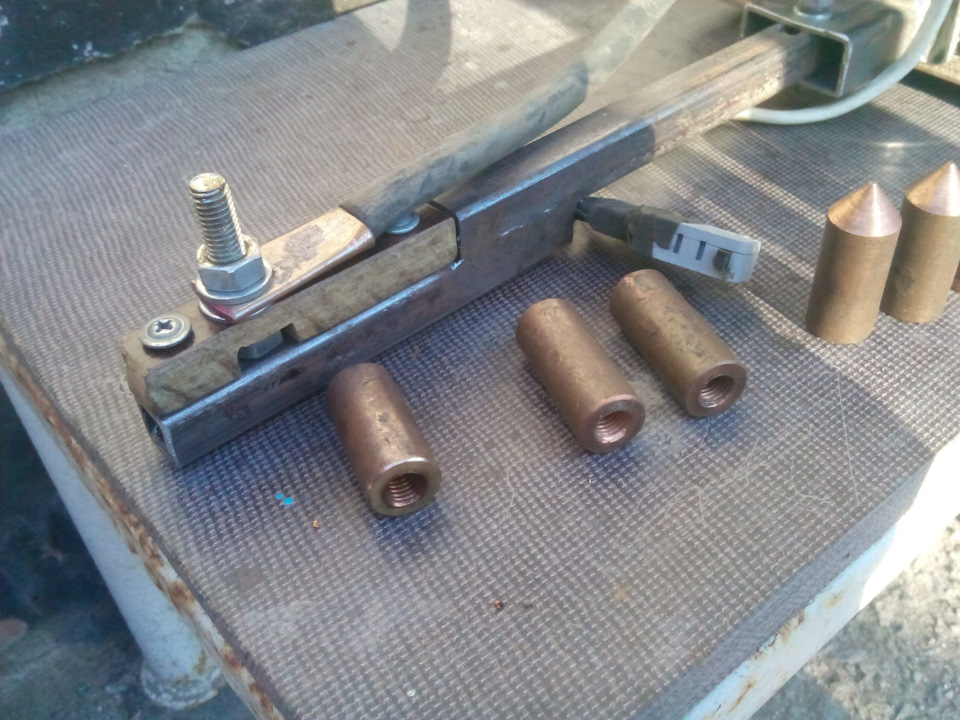

Позже куплен на блошином рынке медный прут сечением 16мм. из которого токарь выточил по моей просьбе будущие электроды.
Чертеж прилагаю.

Ну а пока токарь творит, я облагораживаю трансформатор и все обслуживающие его узлы.

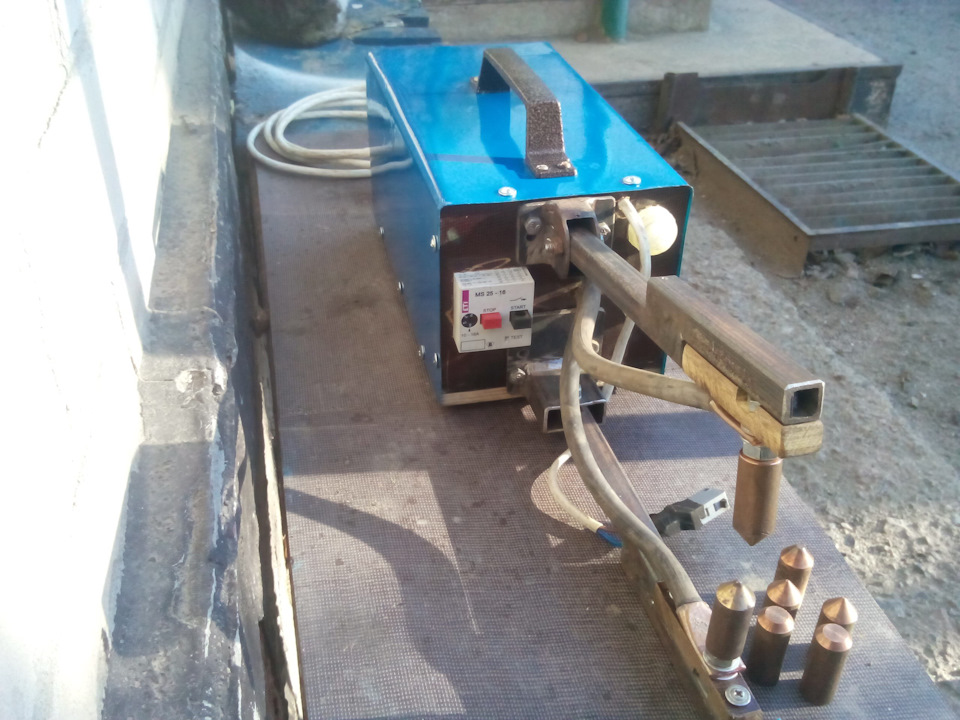

В схему был включен автомат включения/выключения, вентилятор для обдува трансформатора, магнитный пускатель, микро выключатель управляющий пускателем и пара лампочек для индикации наличия сети и работы трансформатора.
Для особо любопытных, желающих знать как это все подключено прилагаю принципиальную электро схему.

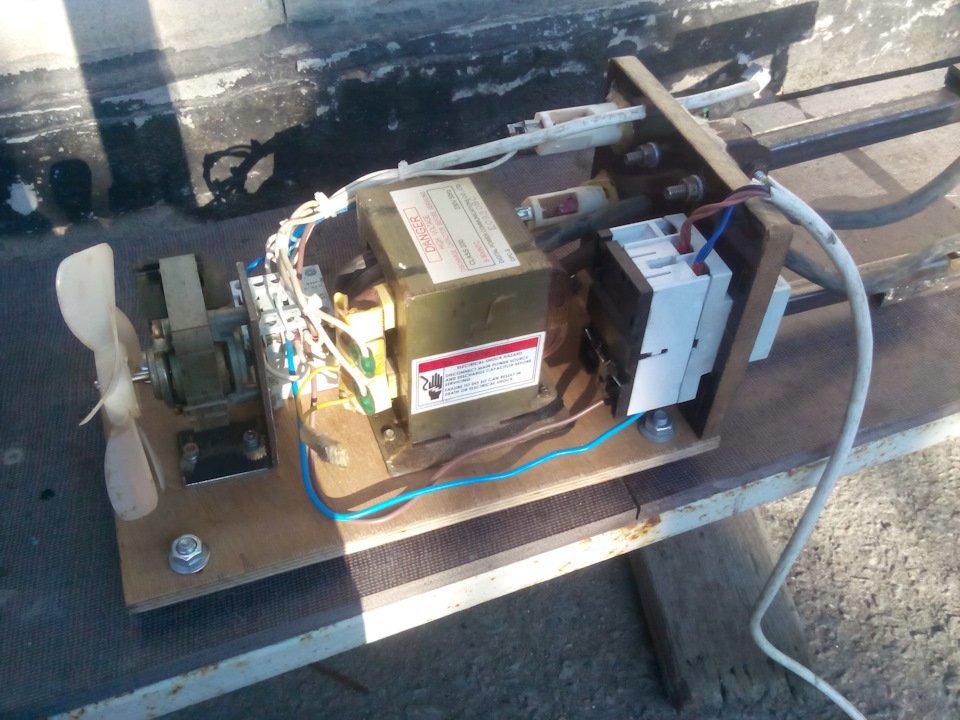

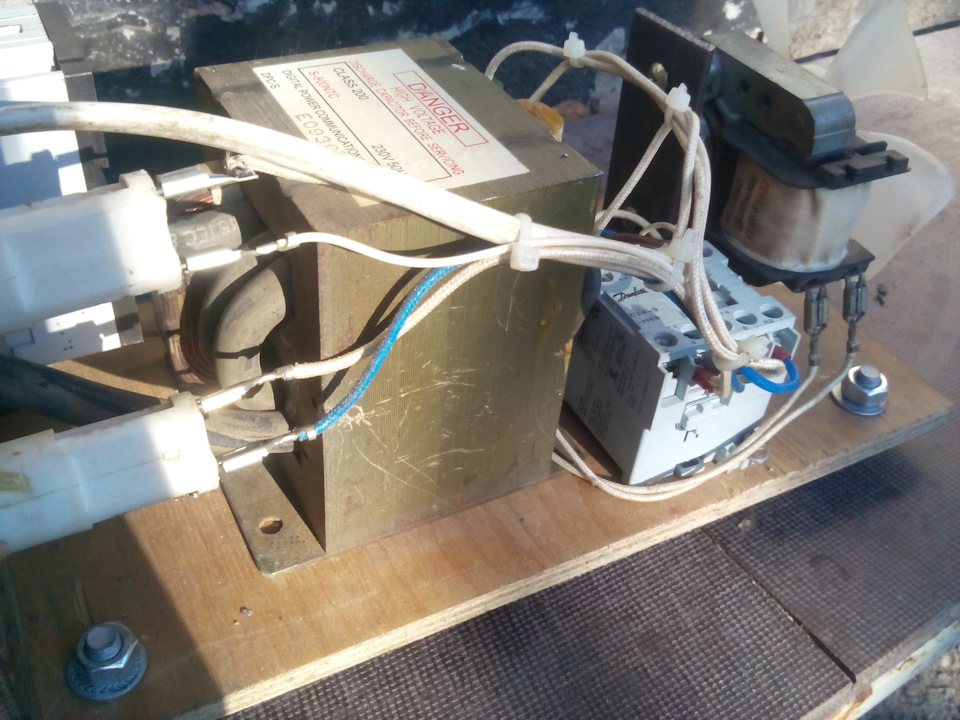

Вот так я разместил узлы внутри аппарата.

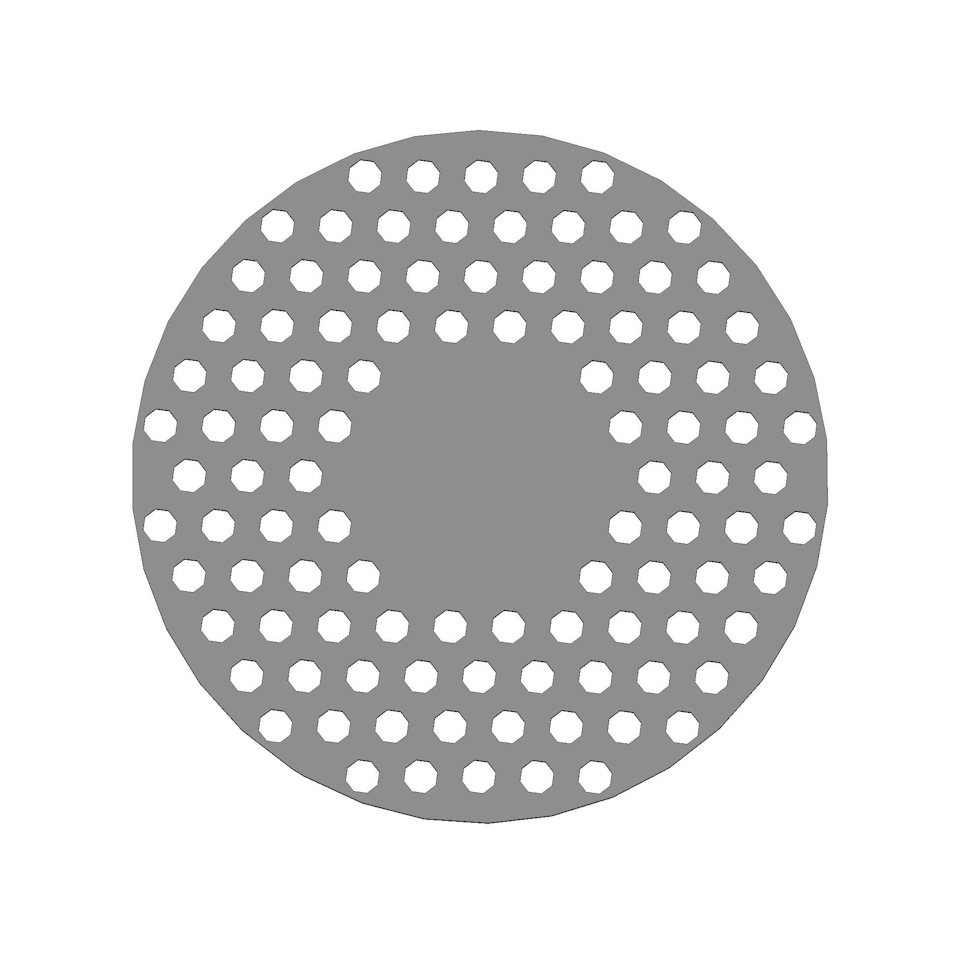

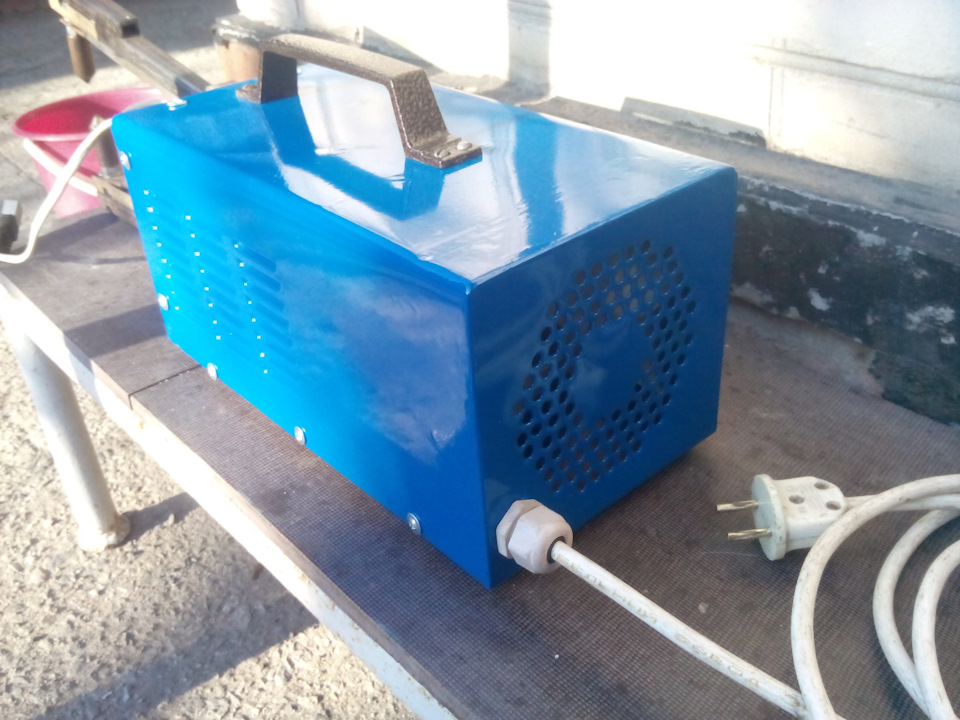

Крышку корпуса сделал из той же микроволновки, ребра забора воздуха ( те что сбоку ) это родные, а отверстия на задней стенке выполнены в форме трубной решетки рассчитал в программа Компас 3D. распечатал и перенес на металл, просверлил и убрал заусенки.

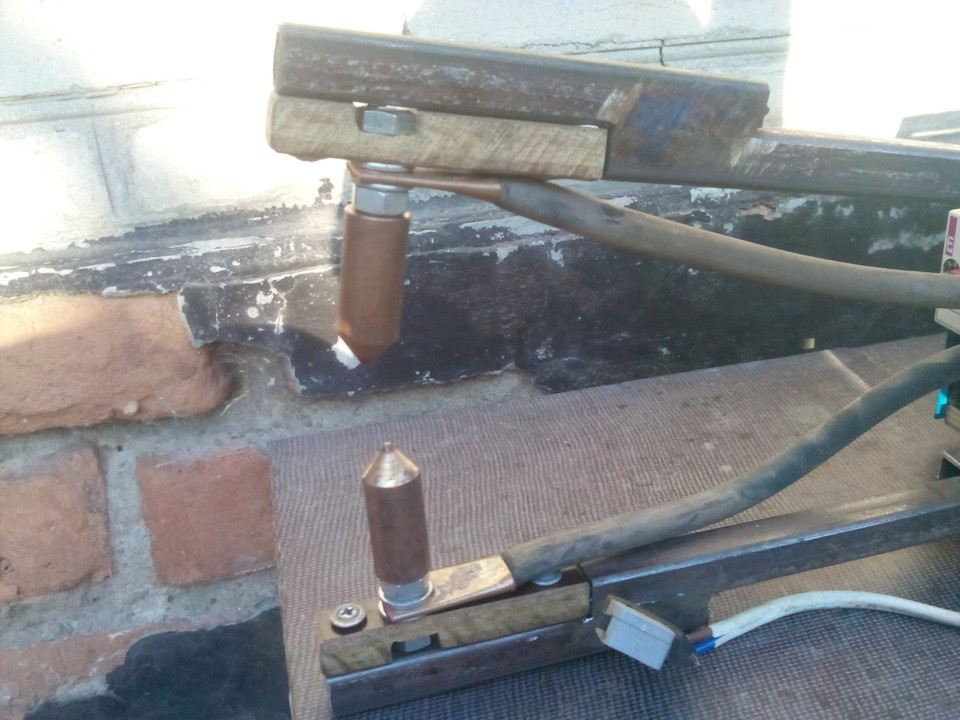

Ну а с клещами придется еще поработать, что бы обеспечить прижим нужной силы, думаю делать эксцентрик, по тому что система рычагом займет много места.

Думаю изложенной выше информации вполне достаточно для таких же самодельщиков как я, которые захотят повторить данную конструкцию.

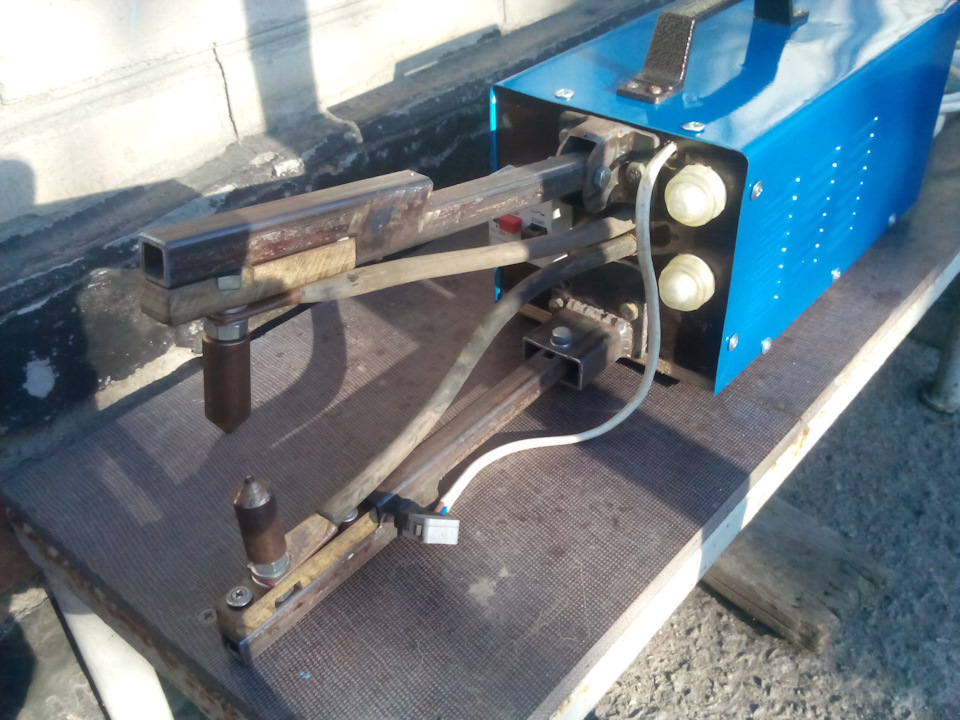

В работе: металл толщиной меньше 0,8мм. приваривает хорошо, ну а для того что бы справлялся с металлом потолще думаю нужно доработать клещи и возможно сделать острее угол на электродах.
Всем мира и ровных дорог!

16 ноября 2016
Поделиться:

Отличная работа. Меня интересует а зачем магнитный выключатель например? Нельзя просто кнопку включения первичной обмотки и всё? Мне удобнее педаль под ногу выносная была бы и всё.

Меня интересует магнитный включатель где взять

Магнитный пускатель точнее, да в любом магазине электрики)

Привет. Вторичка на трансе что за провод?

16 мм.2 от сварочного аппарата

Руки растут откуда надо.

на держателе поменяй болты и гайки. поставь из цветного метала лучше тока отдача будет и греться не так будут

согласен, так и сделаю

Без машины

вот нужная вещь в хозяйстве и реализовано смело и правильно.
Для возможности работать с металлом потолще надо мощнее трнасформатор

«5 штук, если не ШШШватит металла, то 4»))))) улыбнуло! ))

да опечался, думаю токарю токарю было все равно)

в параллель ещё один трансформатор и годная штука будет, я такой для перепаковки аккумуляторов собираюсь сделать, а под кузовщину нужен ток повыше для этого надо 2 трансформатора параллелить, а для споттера нужно последовательно таких штуки 3 ставить, тока хватает а вот напряжение маловато для 1 трансформатора.

а как паралелить, можно подробнее?

Нужно 2 трансформатора одинаковых, первичные обмотки цепляются параллельно не нарушая направления намотки провода, вторичная цепляется так же параллельно не нарушая направление намотки, тогда трансформаторы греться не будут, если направление перепутать на первичке, то работать будет, но будет греться, если на вторичке перепутать сгорит всё.

понял, спасибо, как найду транс попробую замутить

не, кажись если направление вторичек перепутать то на выходе будет 0. во всяком слечае у меня на П-образном трансе так было

кнопка на верхнюю ручку Установи

так и сделаю. примудрую туда эксцентрик что бы зажимало лучше а уже потом под палец установлю кнопку

Несуществующий пользователь
Без машины

а не думали вместо микрика установить педаль, что бы освободить руку?

думал, но пришёл к выводу что давлю то я все равно одной рукой во еею и буду нажимать на кнопку

Без машины

а не думали вместо микрика установить педаль, что бы освободить руку?

Кстати хорошая идея.

хорошо придумал …зачет…

Красавчик, я сегодня тоже раздирбанил транс

споттер бы сделать еще из микроволновки

даа, есть такие мысли, но это будет позже

как будет, сразу напиши. вещь то полезная и народу необходимая

споттер бы сделать еще из микроволновки

так уже человек вовсю пользуется таким споттером и видео есть

таки вот оно

Круто.но не удобно.хорошо когда просто клещи есть

Спасибо, эта осанется стационарной, для мобильной думаю придумать другую компановку

Да.мобильная точно уж нужна)))но эта тоже не помешает)))

Тоже себе сделал
Но не так красиво как твоя! но намного компактней чтобы у руках было удобно держать с клещами

думаю я тоже как нибудь заморочаюсь и сделаю мобильный вариант, а эта пусть стационарно в мастерской стоит

Все классно, одно бросилось в глаза сразу, расстояние между головкой болта и стального квадрата как то маловато, либо надо какой то ди электрик подложить .

да, надо, после внедрения прижима, покраски обязательно приклею туда кусочек текстолита. нельзя допускать что бы там был зазор, иначе от прижима в несколько десятков кило текстолит на котором держатся клеммы попросту треснет

Сварочный трансформатор на схемах отличается от обычных тем, что его обмотка рисуется значительно меньше, чем первичка, и концы обмоток рисуются в виде направленных друг к другу стрелок. Но это так, просто уточнение, не придирка 😉
Вот теперь стало понятно, откуда корпус, а я-то мучился вопросом :))) Ещё раз плюсую за его качество!
Рекомендации по встраиванию защиты в виде низковольтной сети в цепи питания катушки и управления пуском Вы не приняли и не выполнили, это печально, но это Ваша жизнь, не нам судить. Однако, хотя бы оговорку о том, что принятая Вами схема имеет опасность поражения электрическим током при пользовании микропереключателем — сделать надо, иначе из-за такой мелочи Драйв2 может недосчитаться пары рукастых людей.
Продолжайте, мне действительно интересно будет посмотреть на эксцентриковый прижим в Вашем исполнении — руки-то ровные, а оно всегда приятно.

нарисуйте как Вы думаете?

Счас в меня полетят тапки, типа «тролль, диванный воен, только командовать умеет, да и то криво», но всё же откажу в Вашей просьбе. Ваше право — верить или не верить, но рисовать сейчас не позволяет ситуация: на большом стационарном компе полностью сдох винт, и расходы на машину пока не позволяют отложить денег на приобретение нового, а на буке, с которой сижу здесь, установлен Линукс, и в нём Компасс не запускается :(, да и в процессе недавной ссоры с женой мой нетбук претерпел полёт через комнату об стену, из-за чего его винт требует осмотра у специалиста 🙁
А встроенный аналог Paint-а — убог до безобразия, и мне гибкости пальцев не хватает через тачпад им управлять.
Но вот что я имею ввиду (хоть на пальцах попытаюсь объяснить): от корпуса над коромыслом протянуть дополнительный упор, но со смещением относительно стенок квадрата; в конце этого упора в районе крепежа электрода выполнить отверстие (горизонтально), сквозь него пропустить вал (через втулку или подшипник — зависит от фантазии и возможностей), закрепить эксцентрик (можно кулачок от распредвала, например) а с другой стороны рычаг типа как ручка мясорубки, при этом для поднятия коромысла рычаг отводится от себя, а для сжатия деталей — его надо крутить на себя. Можно действительно распредвала кусок взять, с его подшипником и вкладышами (или что там под рукой будет) крутящий рычаг раз 10-15 длиннее выступа кулачка обеспечит соответствующий выигрыш по силе.
Надеюсь, конструкцию объяснил подробно, извините, если что не так.

да это фотки те же, я пока ничего не переделывал, заметку ща сделаю

Америкосы нас еще победить хотели…:)

Приступаем к сборке понижающего трансформатора для аппарата точечной сварки

Первым делом аккуратно устанавливаем первичную обмотку на место вторичной. Если она садится довольно туго, не стоит убирать стеклоткань с жил (в редких случаях это может быть бумага). Это чревато повреждением изоляционного лака. Лучше немного постучать прямо по обмотке той же резиновой киянкой (только без фанатизма). Если и это не помогает, значит, с сердечника не до конца очищен старый лак и клей.

Выбираем кабель для вторичной обмотки трансформатора

Когда первичная обмотка встала на место, необходимо подобрать толстый гибкий медный кабель для вторичной. Идеально подойдёт кусок сварочного кабеля в толстой изоляции. Такие можно найти в «запасниках» гаражей. Они производились раньше. Сейчас изоляция сварочных кабелей очень тонкая. Но при отсутствии старого, можно использовать и такой.

А вот в обжимке наконечников будет заключаться основная сложность. Для этих целей используется довольно большой кримпер, который часто можно найти лишь на производстве. Здесь придётся обращаться к специалистам. Запомните, что ни в коем случае нельзя обжимать наконечники при помощи молотка и зубила. Во-первых, такое соединение будет ненадёжным, а во-вторых, неплотный контакт при высоких токах даст очень сильный нагрев, в результате чего аппарат может просто вспыхнуть.

Укладываем самодельную вторичную обмотку

Укладывая сварочный кабель, имейте в виду, что витки (их должно быть всего два) должны лежать плотно. От этого также зависит величина нагрева вторичной обмотки в процессе эксплуатации. Но чаще всего подобный кабель неплотно уложить не удаётся – не позволяет оставшееся пространство.

Приступаем к окончательной сборке понижающего трансформатора для точечной сварки

Теперь нужно поставить на место платформу, которая была отпилена, и зажать получившийся трансформатор в тиски для большей плотности соприкосновения металла сердечника. Обратное соединение можно произвести при помощи той же сварки. У меня, на момент сборки, сварочника не было, а потому я скрепил детали сердечника, проложив по контуру слой эпоксидного клея. Получилось не хуже.

Промежуточная проверка трансформатора перед началом сборки аппарата

Настало время проверить, что получилось. Для этого на наконечники первичной обмотки нужно подать напряжение 220 в, а с вторичной обмотки мультиметром снимаем напряжение, выставив переключатель в режим переменки. В моём случае получилось, что напряжение на вторичной обмотке равно 2,106 в. Произведя нехитрые вычисления, можно определить, что при столь сильном понижении напряжения, сила тока возросла приблизительно до 800 А. Такие показатели практически идеальны для гаражного аппарата контактной сварки.

Приступаем к изготовлению корпуса аппарата и контактных клещей

Материалом для изготовления как самого корпуса, так и контактных клещей была выбрана древесина по причине простоты обработки. Сначала я вымерял по ширине доску для основания, стенок и крышки, которая закроет трансформатор и все провода. Здесь для каждого случая размеры будут индивидуальны, но слишком маленькую коробку, во избежание перегрева оборудования, делать не стоит.

Также были отрезаны два бруска, которые будут использованы в качестве клещей. Все детали я обработал фрезой, шлифмашинкой, после чего сложил их так, как будет в дальнейшем.

Но внешний вид всё же должен быть подобающим, поэтому я окрасил все детали, за исключением брусков, в чёрный цвет. Для клещей был выбран жёлтый

Настало время продолжить разборку старой микроволновки. От неё нам понадобятся следующие детали:

сетевой шнур;
контактные провода;
ручка с дверцы;
концевой выключатель.

Кстати, ручку также желательно окрасить в чёрный цвет.

Изготовление контактных электродов

Их лучше всего делать из медной жилы сечением 8 мм² (или толще). Именно медь не будет прилипать к стали и даст нужный нам эффект. Для этого отрезаем от прутка два куска длиной по 3-4 см.

Сборка коробки и коммутация

Теперь необходимо подобрать основной автомат, через который будет производиться подача напряжения. Для этого подойдёт однополюсной АВ на 15 А. И вот теперь вам наверняка станет понятно, почему я не зацикливался на размерах деталей нашей коробки. Под каждый автомат нужна различная прорезь в задней стенке. У меня оказался АВ, который редко у кого может просто валяться в гараже (брат работает электриком).

Через автомат необходимо пустить один из проводов (фазу или ноль). Какой из них – неважно. Ведь в разных розетках схема собрана по-разному. Выход из автомата позже будет подключён к одному из контактов первичной обмотки. Сам же сетевой фильтр фиксируем в прорези задней стенки.

Теперь настала очередь установки трансформатора. Его нужно закрепить как можно ближе к двум коротким отрезкам бруска, которые пока выглядят как ножки. Если посмотреть на фото ниже, то по нему скажу следующее: уже можно завернуть фиксирующие шурупы, но не все. Оставляем пустым правое нижнее отверстие – оно нам ещё пригодится.

Последним шурупом фиксируем контакт провода заземления. В любом сетевом кабеле это жила светло-зелёного или жёлто-зелёного цвета.

Коммутация концевого выключателя: полное подключение первичной обмотки

Мы уже разобрались, что один из контактов первичной обмотки подключается к контакту выхода из автомата. У нас осталась ещё одна жила сетевого кабеля. Её необходимо подключить ко второму контакту первичной обмотки, но не напрямую, а через концевой выключатель, удлинив при этом провод. Концевик будет служить кнопкой мгновенной подачи напряжения на электроды.

Остаётся аккуратно разместить провода внутри и прикрутить верхнюю крышку с ручкой. Она облегчит транспортировку нашего оборудования. Перед укладкой проводки обязательно убедитесь в качестве изоляции всех соединений.

Выводим концевой выключатель наружу вместе с концами вторичной обмотки и устанавливаем боковые стенки. На этом сборка коробки завершена. Нам остаётся лишь собрать и установить клещи с контактными электродами.

Подготовка трансформатора

Трансформатор — ключевой элемент контактной сварки. Он поднимает входное напряжение до нужного уровня. Подходящим для этого коэффициентом трансформации и мощностью 700-800 Вт обладает устройство из большой микроволновки. Изготовленная из него сварка выдаёт 4 кВт напряжения и может соединить металлический лист толщиной до 5 мм.

Если такая печь у вас есть, то приступайте к аккуратному изъятию детали. Процедура пошагово:

Не используйте молоток и прочий тяжёлый инструмент. Открутите основу корпуса микроволновки, демонтируйте все крепления и осторожно извлеките трансформатор из разъёма.
Вторичная обмотка устройства выполнена из более тонкого провода и витков на ней сравнительно больше. Вам она не нужна. Удалите витки с помощью небольшого молотка и зубила, не повредив первичной обмотки. Также демонтируйте шунты для ограничения силы тока, если таковые будут.
Удалите магнитопровод. Если он выполнен с помощью сварки, то для снятия вторичной обмотки с него примените ножовку по металлу или стамеску. Иногда её буквально приходится выковыривать или высверливать. Это тоже очень тонкая операция, поскольку опасна разрушением магнитопровода.
Теперь приступайте к наматыванию новой вторичной обмотки. Используйте провод сечением от 10 мм. Он не обязательно должен быть новым и цельным.
На сердечник необходимо намотать 2-3 витка (для получения 2 В на выходе), как на фото. Лишняя длина вызовет ненужный рост сопротивления.

Совет. Если у провода толстая изоляция — снимите её, а жилу обмотайте изолентой на тканевой основе.

Разобраться в деталях вам поможет видео. Из точечной сварки можно выжать ток большей силы. Для этого потребуется установить второй аналогичный трансформатор, объединив с первым в цепь. В этой процедуре особенно важно корректно соединить выводы разных обмоток двух трансформаторов (используйте вольтметр), иначе получите короткое замыкание. После сборки основы точечной сварки измерьте силу тока, которую она производит. Помните, больше 2000 А в домашних условиях генерировать нельзя из-за проводки.

Монтаж электродов контактной сварки

Эта пара элементов выполняет непосредственную сварку материала. Требование простое: соответствие диаметра толщине провода. Подойдут медные прутки или даже электроды от фабричных паяльников (если мощность будет невелика). Монтаж и обслуживание этих элементов имеет такие нюансы:

В процессе сварки они интенсивно изнашиваются. Их нужно постоянно подтачивать, чтобы сохранять форму.
В определённый момент износ станет полным. Электроды придётся заменить.
Время от времени жала необходимо подчищать от продуктов окисления.
Провода, которые подводят ток к электродам, должны быть как можно короче, иначе мощность сварки сократится.
Провода, которые подводят ток от трансформатора, нужно одеть в лужёные медные наконечники в точке контакта с электродами. Используйте паяльник.
Наконечник и электрод спаивать между собой не нужно. Небольшую потерю мощности компенсирует удобство их чистки от результатов окисления. Примените крепкое болтовое соединение. Для этого на двух связываемых плоскостях проделайте одинаковые по размеру отверстия.

Совет. Гайки, болты, другие крепёжные элементы желательно должны быть медными. Материал и его сплавы отличаются низким уровнем электрического сопротивления.
