Несмотря на то, что с 2014 года цены на голубое горючее в РФ фактически не изменяются, люди стараются всячески экономить и оплачивать только реально использованные кубометры. Однако даже незначительные расходы хочется сократить. Согласны?

Естественно, потребитель задумывается о том, почему газовый счетчик много мотает, если прибор фиксирует слишком высокий расход газообразного топлива.

[adinserter name=»mobile: вставка в тексте — 1″]

Мы расскажем вам, что делать, если выявлено некорректное отображение показаний. Подскажем, в какую организацию обратиться, чтоб не пришлось переплачивать за несуществующие объемы. Также вы узнаете перечень возможных причин, по которым наблюдаются сбои в работе расходомера и какие меры можно предпринять самостоятельно.

Как проверить работу счетчика?

Самостоятельно проверить, действительно ли счетчик много мотает можно.

Чтобы убедиться, что учетное устройство вас не обманывает, нужно:

отключить все газовые приборы в доме и проверить, мотает ли счетчик (если да, то происходит утечка газа или к вашему счетчику незаконно подключились);
запустите работу газового прибора на полную мощность на 15 минут, и сравните полученные показания с паспортными данными устройства;
если газовый счетчик оборудован электронным табло, и даже при перекрытом газовом кране показания продолжают меняться, то причина, скорее всего, в блуждающих токах.

Совершать другие манипуляции, чтобы обнаружить причину, запрещено.

Чаще всего блуждающие токи появляются вследствие неправильного подключения плит, оборудованных электрическим розжигом у соседей. Еще одна причина — использование специальных газовых отводов

Некоторые модели учетного оборудования (СГД или СГБ, МКМ, СГМН) не защищены от взлома. Если у вас возникло желание занизить показания счетчика, помните, что после вмешательства в его работу на приборе остаются следы в виде мелких трещин, царапин, сколов. О нарушении работы устройства также свидетельствуют не заводские детали, повреждение пломбы и пр.

Как бы тщательно «умельцы» не пытались скрыть следы вмешательства в работу учетного устройства, опытные в сфере проверки эксперты смогут их обнаружить. Если факт нарушения корпуса и конструкции устройства обнаружен, прибор будет признан неисправным, а его владелец получит немалый штраф.

Устройство счётчика

Конструкция счётчика представляет классический состав аппарата подобного вида. В герметичном корпусе расположены следующие элементы:

сгм-1,6

автоматический генератор струйного типа;
электронный блок обработки сигнала;
стандартный пьезоэлемент;
литиевый источник питания.

Корпус закрывается крышкой с вмонтированным пломбировочным кольцом.

Характеристики и принцип действия

В этом устройстве применён так называемый косвенный метод измерения расхода газовой смеси. Он основан на функциональной зависимости частоты колебаний газового потока в струйном генераторе от объёма проходящего газа. Эта зависимость носит линейный характер. Поэтому используя пьезоэлектрический эффект производят преобразования этих колебаний в электрический сигнал. После его последующей обработки в электронном блоке на жидкокристаллическом индикаторе отображается расход газа.

Рекомендуем: Газовые счётчики RVG G16-G65 — описание и технические характеристики

Этот принцип позволяет измерять максимальный расход в 1,64 куб в час. Ошибка измерений не превышает 2,5%.

Технические характеристики счётчика СГМ 1.6

Срок службы

Установленный заводом изготовителем средний срок службы составляет 12 лет. За этот период аппарат имеет среднюю наработку на отказ 210 тысяч часов.

Межповерочный интервал

Как и любой измерительное устройство, он подвергается периодической проверке. Надёжность конструкции позволяет установить межповерочный интервал равный сроку службы – 12 лет.

Стоимость счётчика

На рынке газовых измерительных аппаратов его предлагают по цене около 1800 -1900 рублей.

Преимущества прибора

К преимуществам СГМ-1.6 относятся:

компактные размеры (110х84х82 мм);
небольшой вес – 600г;
отсутствие подвижных деталей;
вариативность установки (по горизонтали или вертикали);
простота монтажа;
высокая надёжность;
длительный срок эксплуатации и межповерочный интервал;
возможность подключения к внешней системе учёта.

Технические характеристики

ХарактеристикиЗначение

Измеряемая среда	Природный газ по ГОСТ 5542-87, сжиженный газ по ГОСТ 20448-90
Максимальный расход, Qмакс, м.куб./ч	1,6
Минимальный расход, , Qмин, м.куб./ч	0,04
Максимальное давление, кПа, не более	5
Потеря давления газа при Qmax, кПа, не более	1,3
Пределы допускаемой относительной погрешности измерений объема газа, в диапазоне расходов:
Qmin ≤ Q Документация прибора

Паспорт: Смотреть

Свидетельство СИ с описанием: Смотреть

Сертификат утверждения типа: Смотреть

Сертификат соответствия: Смотреть

Методика поверки: Смотреть

Гарантия на прибор

Изготовителем гарантируется безаварийная работа устройства в течение всего нормативного срока службы – 12-ти лет после пуска в работу. Ещё год предусмотрен для хранения аппарата. Если в паспортной документации отсутствует отметка о дате установки изделия, гарантийный срок исчисляется от момента проведения заводской поверки.

Гарантийный ремонт производится в условиях сервисного центра производителя или лицензированной компании, состоящей с ним в договорных отношениях.

На продукцию, вышедшую из строя по причине нарушений, допущенных при перевозке, монтаже или эксплуатации, гарантийные обязательства не распространяются.

Как снять показания

На имеющемся индикаторе слева от точки высвечиваются значения в кубических метрах(красный прямоугольник). Эти показания необходимо заносить в учётную документацию. Если он подключён к внешней системе учёта этот процесс происходит автоматически.

Для определения израсходованных кубов за месяц, необходимо(« — » — это минус): всего кубов = числа на табло — числа на табло месяц назад.

Рекомендуем: Счётчик газа Гранд 10 — описание и установка прибора

Сумму, которую придется заплатить: сумма оплаты = всего кубов * на расценку газа за куб.

Почему не показывает дисплей

Отсутствие свечения и показаний на индикаторе связано с неисправностями самого дисплея, электронного блока, элемента питания, неправильного подключения счётчика в систему.

Применение встроенной литиевой батарейки 3,6 вольта гарантирует работоспособность в течение всего эксплуатационного срока. Замена элемента требует снятие пломбы и разборки корпуса.

Декоративные пруды и водоемы

Данная книга адресована прежде всего владельцам загородных домов и садоводам-любителям. В ней вы найдете практические советы по сооружению и декоративному оформлению прудов и водоемов. Особое внимание уделено правилам ухода за водными сооружениями, подбора для них представителей водной флоры и фауны. Приведенные в издании иллюстрации помогут вам облегчить проведение строительных работ, а также распознать основных вредителей, препятствующих жизнедеятельности водных обитателей. Издание предназначено для широкого круга читателей.

Краткое руководство слесаря-ремонтника газового хозяйства

Вы держите в руках практическое справочное пособие слесаря-ремонтника газового хозяйства, в котором содержатся сведения по монтажу, ремонту и эксплуатации газового оборудования, о материалах, приспособлениях и инструменте, применяемых на объектах газового хозяйства. Приведены технические характеристики газовых приборов и арматуры, приемы ее установки, испытания и проверки. В пособии помимо технических характеристик популярных устройств для газового оборудования и практических рекомендаций по эксплуатации дан анализ развития газовой отрасли. В книге рассказано, как устроено современное газовое хозяйство для того, чтобы было удобно выбирать, устанавливать газовое оборудование и контролировать его состояние. Воспользовавшись данной книгой как справочником, вы всегда сможете выбрать для себя наиболее экономичные варианты работ и материалов. Книга адресована и профессионалам-практикам газовой отрасли и потребителям газовой энергии.

Разделы Библиотеки

О проекте «Строим-Домик»

На портале собраны книги, публикции и справочные материалы относящиеся к строительству и ремонту домов, коттеджей или дач.

Ремонт газового счетчика Бетар

Вдруг кому нибудь пригодится …
Сейчас в погоне за снижением платежей за жилищно-коммунальные услуги многие обзавелись счетчиками энергоресурсов (электроэнергии, воды, газа). Оно и понятно – платить за фактически потребленный объем ресурсов выходит дешевле, нежели по нормативу (хотя порой вопрос весьма спорный – да, ежемесячные платежи меньше, но ведь не стоит забывать про стоимость самого счетчика, стоимость его обслуживания (поверка, ТО, и т.п.), в итоге цифра набегает сопоставимая с той, которую начисляют по нормативу.
В данной статье вопрос пойдет про счетчики газа. Наиболее распространены счетчики двух видов:

Соответственно, внешне более эстетичен электронный счетчик, его можно скрыть за шкафом, в шкафу, вариантов много. Многие выбирают такой вариант. Межповерочный интервал у данного счетчика составляет 12 лет, т.е. по идее он должен достоверно учитывать потребляемый природный газ в течении данного периода. Однако есть одно НО! Внутри такого счетчика есть источник питания, который вот никак не хочет служить 12 лет. Обычно через лет 5-6 можно получить такую картину –

И владельцы сталкиваются с вопросом — Что делать? Можно поменять счетчик, можно отремонтировать существующий в специализированном сервисном центре (на это необходимо время, кроме того, по хорошему после ремонта счетчик стоит поверить), а можно … Попробовать отремонтировать счетчик своими руками (а что делать? Интересно ведь попробовать))) ).
Лирическое отступление: Счетчик состоит из двух частей – первая — часть которая крепится непосредственно к газовой трубе, она ничего не делает, просто крепеж с патрубками, вторая – непосредственно электронный блок с измерительной частью. Части крепятся друг к другу посредством 4 болтов. Перед снятием электронного блока стоит перекрыть газ (иначе при снятом электронном блоке он будет выходить из трубы в помещение).

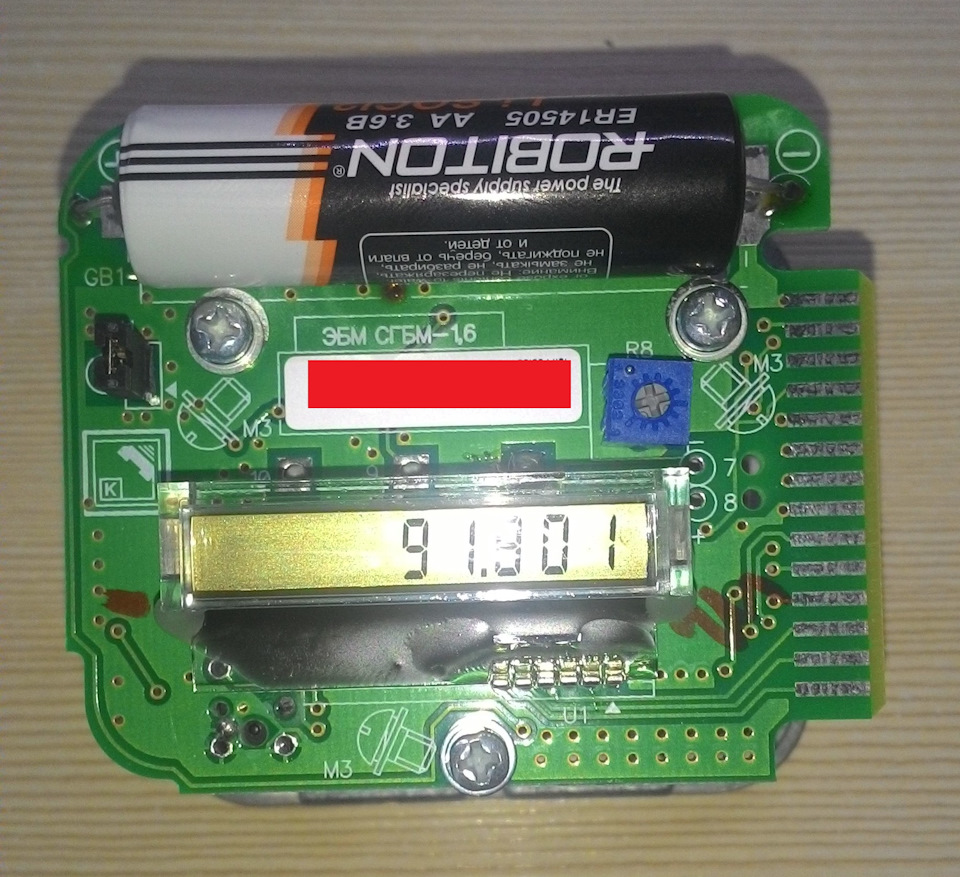

Вот виновник – литиевый элемент питания ER14505, 3,6 вольт.

Его можно найти в некоторых магазинах торгующих электронными компонентами

Напряжение хоть и маленькое, но есть. Скорее всего при отключении элемента от платы (хотя дисплей и ничего уже не показывает) произойдет сброс показаний, возможно и каких либо коэффициентов. Лучше не рисковать.

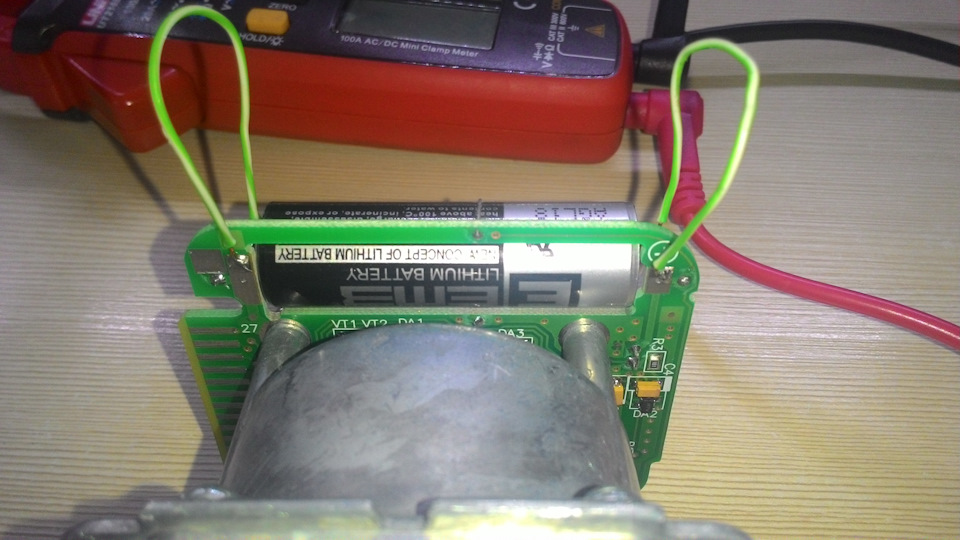

Я сделал так:

И вот результат:

Показания и настройки сохранены. Счетчик вновь работает)))
Собираем в корпус:

Почему не показывает дисплей

Модификации

Счётчик СГМ-1,6 может иметь модификацию позволяющую производить дистанционную передачу данных расхода газа. Для этого стандартный прибор снабжается интерфейсом связи. В этом случае счётчик получает дополнительное обозначение СГМ-1,6И.

Агрегат устанавливается в месте, удобном для считывания показаний. Его работоспособность обеспечивается в помещении с температурой воздуха не ниже -10°С.

Главным условием установки является размещение его после запорного крана и направление газового потока должно совпадать с направлением стрелки, изображённой на корпусе прибора.
