Два резистора включены в электрическую цепь последовательно как соотносятся показания вольтметров

Задание № 5291
Сложность 0

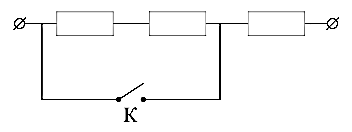

На участке цепи, изображённом на рисунке, сопротивление каждого из резисторов равно R = 1 Ом. Чему равно полное сопротивление участка при замкнутом ключе К?

Задание № 5290
Сложность 0

Задание № 5289
Сложность 0
На рисунке показан участок цепи постоянного тока. Каково сопротивление этого участка, если r = 1 Ом?

Задание № 5288
Сложность 0

Задание № 5287
Сложность 0

На участке цепи, изображенном на рисунке, сопротивление каждого из резисторов равно R = 1 Ом. Чему равно полное сопротивление участка при замкнутом ключе К?

Задание № 5286
Сложность 0

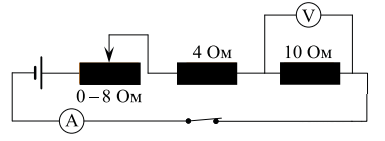

На рисунке представлена электрическая цепь. Вольтметр показывает напряжение 12 В. Какую силу тока показывает амперметр? (Ответ выразите в амперах. Амперметр и вольтметр считайте идеальными.)

Задание № 5285
Сложность 0

Два резистора включены в электрическую цепь последовательно. Как соотносятся показания идеальных вольтметров, изображенных на рисунке, U1/U2.

Задание № 5284
Сложность 0

Задание № 5283
Сложность 0

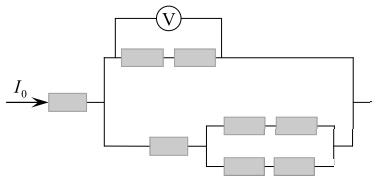

Электрический ток, поступающий в цепь I0=4 А. Сопротивление каждого резистора 1 Ом. Найдите показание вольтметра, изображенного на рисунке.

Задание № 5282
Сложность 0

Металлическая проволока сопротивлением 4 Ом изогнута в виде окружности с диаметром AB. К точке A прикреплена неподвижная клемма. Вторую клемму C можно двигать вдоль окружности (с сохранением электрического контакта). Клемму C совмещают с точкой B на окружности. Чему при этом становится равно электрическое сопротивление между клеммами?

Задание № 5281
Сложность 0

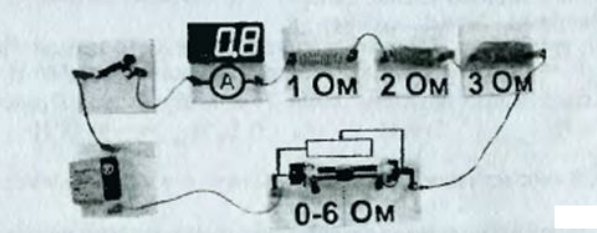

На фотографии— электрическая цепь. Показания включенного в цепь амперметра даны в амперах. Какое напряжение покажет идеальный вольтметр, если его подключить параллельно резистору 3 Ом? (Ответ дайте в вольтах.)

Два резистора включены в электрическую цепь последовательно. Как соотносятся показания — №24775

Задание № 5280
Сложность 0

Задание № 5279
Сложность 0

Чему равно сопротивление электрической цепи между точками и если каждый из резисторов имеет сопротивление R = 1 Ом?

Задание № 5278
Сложность 0

На сколько изменится сопротивление участка цепи АВ, изображенного на рисунке, если ключ К разомкнуть? Сопротивление каждого резистора равно 4 Ом. (Ответ дайте в омах. Если сопротивление увеличится, изменение считайте положительным и знак плюс в ответе не пишите, если уменьшится — отрицательным.)

Задание № 5277
Сложность 0

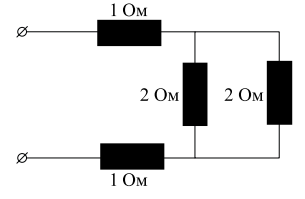

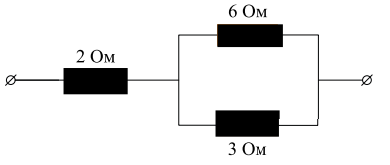

Рассчитайте общее сопротивление электрической цепи, представленной на рисунке.

Задание № 5276
Сложность 0

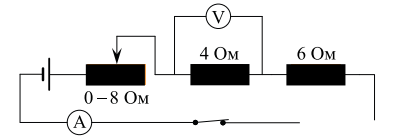

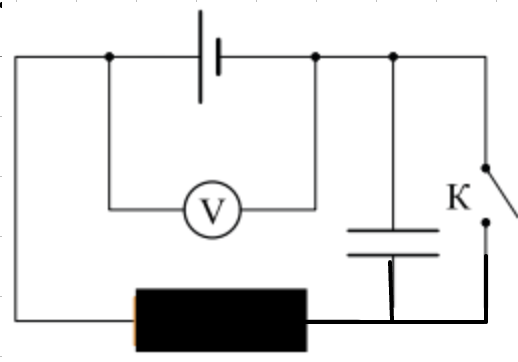

Схема электрической цепи показана на рисунке. Когда ключ К разомкнут, идеальный вольтметр показывает 8 В. При замкнутом ключе вольтметр показывает 7 В. Сопротивление внешней цепи равно 3,5 Ом. Чему равна ЭДС источника тока?

Задание № 5275
Сложность 0

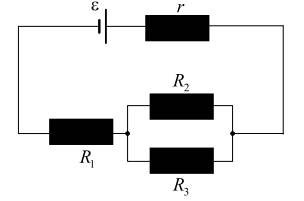

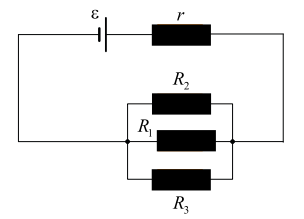

Источник тока имеет ЭДС ԑ = 6 В, внутреннее сопротивление r = 1 Ом, R1 = 1 Ом, R2 = R3 = 2 Ом. Какой силы ток течет через источник? (Ответ дайте в амперах.)

Задание № 5274
Сложность 0
Рассчитайте общее сопротивление электрической цепи, представленной на рисунке.

Задание № 5273
Сложность 0

На фотографии— электрическая цепь. Показания вольтметра даны в вольтах. Чему будут равны показания вольтметра, если его подключить параллельно резистору 2 Ом? (Ответ дайте в вольтах. Вольтметр считать идеальным.)

Задание № 5272
Сложность 0

Источник тока имеет ЭДС ԑ = 6 B, внутреннее сопротивление r = 1 Ом, R1 = 1 Ом, R2 = R3 = 2 Ом. Какой силы ток течет через источник? (Ответ дайте в амперах.)

Задание № 5271
Сложность 0

На рисунке представлена электрическая цепь. Вольтметр показывает напряжение 2 В. Какую силу тока показывает амперметр? (Ответ выразите в амперах. Амперметр и вольтметр считайте идеальными.)

Задание № 5270
Сложность 0

Задание № 5269
Сложность 0

Каким будет сопротивление участка цепи AB (см. рисунок), если ключ К разомкнуть? Каждый из резисторов имеет сопротивление 10 Ом. Ответ дайте в Омах.

Задание № 5268
Сложность 0

В начальный момент времени ключ К замкнут, сопротивления всех резисторов равны R1 = R2 = R3 = R = 6 Ом. На сколько увеличится сопротивление на участке АБ, если ключ К разомкнуть?

Задание № 5267
Сложность 0

Лампочка Л1 имеет сопротивление R, а лампочка Л2 имеет сопротивление 2R. Эти лампочки подключают двумя разными способами, изображёнными на рисунках 1 и 2. Во сколько раз отличаются мощности, выделяющиеся в лампочке Л1 в первом и во втором случае?

Задание № 5266
Сложность 0

Задание № 5265
Сложность 0

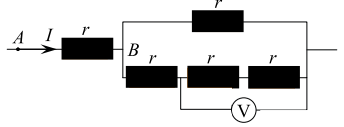

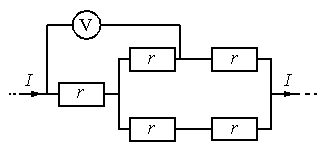

На рисунке показана схема участка электрической цепи. По участку АВ течёт постоянный ток I = 4 А. Какое напряжение показывает идеальный вольтметр, если сопротивление r = 1 Ом? (Ответ дайте в вольтах.)

Задание № 5264
Сложность 0

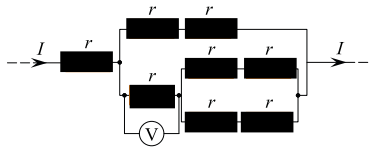

Восемь одинаковых резисторов с сопротивлением r=1 Ом соединёны в электрическую цепь, через которую течёт ток I=4 А (см. рисунок). Какое напряжение показывает идеальный вольтметр? Ответ дайте в вольтах.

Задание № 5263
Сложность 0

На рисунке изображена схема электрической цепи, состоящей из источника постоянного напряжения с ЭДС 5 В и внутренним сопротивлением 3 Ом, конденсатора с электроёмкостью 5 мкФ, трёх одинаковых резисторов с сопротивлением 2 Ом каждый и идеального амперметра. Определите показание этого амперметра. Ответ выразите в миллиамперах и округлите до целого числа.

Задание № 5262
Сложность 0

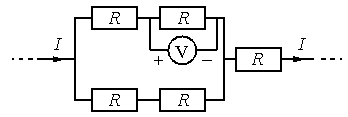

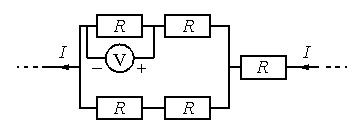

На схеме показано соединение проводников с одинаковым сопротивлением R=1 Ом. Сила тока в неразветвленной части цепи равна I = 4 А. Каковы показания идеального вольтметра? Ответ дайте в вольтах.

Задание № 5261
Сложность 0

Задание № 5260
Сложность 0

Пять одинаковых резисторов с сопротивлением r = 4 Ом соединены в электрическую цепь, схема которой представлена на рисунке. По участку AB идёт ток I = 4 А. Какое напряжение показывает идеальный вольтметр?

Задание № 5259
Сложность 0

При подключении куска проволоки к полюсам батареи через неё течёт ток силой 0,5 А. Этот кусок проволоки сложили пополам, место сгиба разрезали. Затем разрезали каждый получившийся короткий провод на две равные части, зачистили концы и присоединили все эти части к полюсам батареи параллельно. Найдите силу тока, которая будет течь через батарею в этом случае. Внутреннее сопротивление батареи очень мало.

Задание № 5258
Сложность 0

Школьник проводил эксперименты, соединяя друг с другом различными способами батарейку и пронумерованные лампочки. Сопротивление батарейки и соединительных проводов было пренебрежимо мало. Измерительные приборы, которые использовал школьник, можно считать идеальными. Сопротивление всех лампочек не зависит от напряжения, к которому они подключены. Ход своих экспериментов и полученные результаты школьник заносил в лабораторный журнал. Вот что написано в этом журнале. Опыт А). Подсоединил к батарейке лампочку № 1. Сила тока через батарейку 2 А, напряжение на лампочке 8 В. Опыт Б). Подключил лампочку № 2 последовательно с лампочкой № 1. Сила тока через лампочку №1 равна 1 А, напряжение на лампочке № 2 составляет 4 В. Опыт В). Подсоединил параллельно с лампочкой № 2 лампочку № 3. Сила тока через лампочку № 1 примерно 1,14 А, напряжение на лампочке № 2 примерно 3,44 В. Исходя из записей в журнале определите сопротивление лампочки № 3. (Ответ дайте в омах с точностью до десятых.)

Задание № 5257
Сложность 0

Электрическая цепь состоит из последовательно соединенных батареи с ЭДС 12 В и внутренним сопротивлением 1 Ом, резистора сопротивлением 3 Ом, незаряженного конденсатора и разомкнутого ключа. Ключ замкнули, и после этого оказалось, что в некоторый момент времени напряжение на конденсаторе равно 4 В. Какая сила тока течёт в этот момент в данной электрической цепи? Ответ дайте в амперах.

Задание № 3759
Сложность 0

По участку цепи (см. рисунок) течёт постоянный ток I = 8 А. Какую силу тока показывает амперметр? Сопротивлением амперметра пренебречь.

Задание № 3748
Сложность 0

На рисунке приведена схема участка цепи. Сопротивление каждого резистора 3 Ом. Каково сопротивление всего участка цепи?

Задание № 3745
Сложность 0

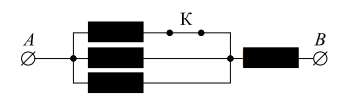

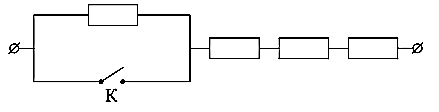

Каким будет сопротивление участка цепи AB (см. рисунок), если ключ К замкнуть? Каждый из резисторов имеет сопротивление 5 Ом.

Задание № 3738
Сложность 0

В цепи, изображённой на рисунке, идеальный амперметр показывает 1 А. Найдите ЭДС источника, если его внутреннее сопротивление 1 Ом.
1)23 В
2)25 В
3)27 В
4)29 В

Задание № 3735
Сложность 0

В цепи, изображённой на рисунке, идеальный амперметр показывает 1 А. Найдите напряжение на резисторе $R_3$.
1)10 В
2)20 В
3)30 В
4)40 В

Задание № 3729
Сложность 0

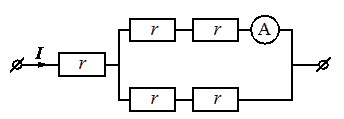

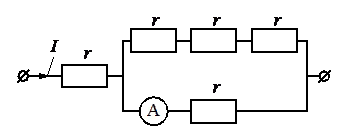

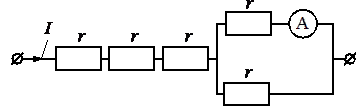

По участку цепи (см. рисунок) течёт постоянный ток I = 12 А. Какую силу тока показывает амперметр, если сопротивление r = 1 Ом? Сопротивлением амперметра пренебречь.

Задание № 3724
Сложность 0

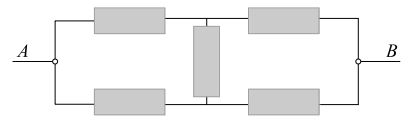

Сопротивление каждого резистора в схеме участка цепи на рисунке равно 100 Ом. Участок подключён к источнику постоянного напряжения выводами A и B. Напряжение на резисторе $R_2$ равно 12 В. Чему равно напряжение на резисторе $R_3$?

Задание № 3722
Сложность 0

Пять одинаковых резисторов с сопротивлением 5 Ом каждый соединены в электрическую цепь, через которую течёт ток I=8 А (см. рисунок). Какое напряжение показывает идеальный вольтметр?

Задание № 3718
Сложность 0

На сколько уменьшится сопротивление участка цепи АВ, изображённого на рисунке, после замыкания ключа К, если сопротивление каждого резистора R = 6 Ом?

Задание № 3713
Сложность 0

Через участок электрической цепи (см. рисунок) течёт постоянный ток I=6 А. Что показывает амперметр, если сопротивление r=1 Ом? Сопротивлением амперметра пренебречь.

Задание № 3707
Сложность 0

Через участок цепи (см. рисунок) течёт постоянный ток I = 4 А. Чему равна сила тока, которую показывает амперметр? Сопротивлением амперметра пренебречь.

Задание № 3703
Сложность 0

Через участок цепи (см. рисунок) течёт постоянный ток I=6 А. Чему равна сила тока, которую показывает амперметр? Сопротивлением амперметра пренебречь.

Задание № 3700
Сложность 0

Через участок цепи (см. рисунок) течёт постоянный ток I=6 А. Что покажет амперметр, если сопротивление каждого резистора r=1 Ом?

Задание № 3697
Сложность 0

Пять одинаковых резисторов с сопротивлением 1 Ом соединены в электрическую цепь, через которую течёт ток I=2 А (см. рисунок). Какое напряжение показывает идеальный вольтметр?

Задание № 3696
Сложность 0

Источник тока, два резистора и ключ включены в цепь, как показано на рисунке. При разомкнутом ключе на резисторе $R_1$ выделяется мощность $P_1=2$Вт, а на резисторе $R_2$ − мощность $P_2=1$ Вт. Какая мощность будет выделяться на резисторе $R_2$ после замыкания ключа К? Внутренним сопротивлением источника пренебречь.

Задание № 3693
Сложность 0

Пять одинаковых резисторов с сопротивлением 10 Ом каждый соединены в электрическую цепь, через которую течёт ток I=6 А (см. рисунок). Какое напряжение показывает идеальный вольтметр?

Задание № 3682
Сложность 0

На фотографии представлена электрическая цепь. Показания вольтметра даны в вольтах, амперметра – в амперах.
Чему равно сопротивление неизвестного резистора? Вольтметр и амперметр считать идеальными.
1)1 Ом
2)2 Ом
3)3 Ом
4)4 Ом

Задание № 3680
Сложность 0

Во сколько раз увеличится мощность, выделяемая на резисторе $R_1$ , при замыкании ключа К (см. рисунок), если $R_1=R_2=R_3=1$ Ом $r=0,5$ Ом ?

Задание № 3663
Сложность 0

Участок цепи состоит из двух последовательно соединённых цилиндрических проводников, сопротивление первого из которых равно R, а второго − 2R. Как изменится общее сопротивление этого участка, если и длину, и площадь поперечного сечения первого проводника уменьшить в 2 раза?
1)увеличится в 2 раза
2)уменьшится в 2 раза
3)не изменится
4)уменьшится в 4 раза

Задание № 3661
Сложность 0

В цепи, изображённой на рисунке, идеальный амперметр показывает 8 А. Найдите ЭДС источника, если его внутреннее сопротивление 2 Ом.
1)14 В
2)28 В
3)42 В
4)56 В

Задание № 3660
Сложность 0

Пять одинаковых резисторов с сопротивлением r=1Ом соединены в электрическую цепь, схема которой представлена на рисунке. По участку AB идёт ток I=4А. Какое напряжение показывает идеальный вольтметр?

Задание № 3656
Сложность 0

На рисунке показана схема участка электрической цепи. По участку АB течёт постоянный ток I = 4 A. Какое напряжение показывает идеальный вольтметр, если сопротивление r = 1 Ом?

Задание № 3653
Сложность 0

Участок цепи состоит из четырёх последовательно соединённых резисторов, сопротивления которых равны 10 Ом, 20 Ом, 30 Ом и 40 Ом. Каким должно быть сопротивление пятого резистора, добавленного в этот участок последовательно к первым четырём, чтобы суммарное сопротивление участка увеличилось в 3 раза?

Задание № 3642
Сложность 0

Сопротивление каждого резистора в схеме участка цепи на рисунке равно 100 Ом. При подключении участка к источнику постоянного напряжения 12 В выводами A и B напряжение на резисторе $R_2$ равно

Задание № 3641
Сложность 0

Вольтамперные характеристики газовых ламп Л1, Л2 и Л3 при достаточно больших токах хорошо описываются квадратичными зависимостями $U_1= αI_1^2, U_2 = 3αI_2^2, U_3 = 6αI_3^2$, где α – некоторая известная размерная константа. Лампы Л2 и Л3 соединили параллельно, а лампу Л1 – последовательно c ними (см. рисунок). Определите зависимость общего напряжения в цепи от силы тока в этой цепи, если токи через лампы таковы, что выполняются вышеуказанные квадратичные зависимости. Зависимость должна быть в виде $U= αI^2 cdot beta$. В ответ запишите коэффициент $beta$, округлив до целых.

Упр.1347 ГДЗ Лукашик 7-9 класс по физике (Физика)

1347*. Два резистора сопротивлением 8 и 1 кОм соединены последовательно (рис. 324). Определите показание вольтметра, подключенного между точками А и С, если сила тока в цепи равна 3 мА. Что будет показывать вольтметр, подключенный между точками А и В, В и С?

1) Напряжение в вольтметре,подключенном параллельно с резисторами,будет равно напряжению на
участке цепи с ними;
2) Определим показание вольтметров:
U_AC=IR=I(R_1+R_2 )=0,003•(8000+1000)=0,003•9000=27 В;
U_AB=IR_1=0,003•8000=24 В;
U_BC=IR_2=0,003•1000=3 В;

*Цитирирование задания со ссылкой на учебник производится исключительно в учебных целях для лучшего понимания разбора решения задания.
