Блок питания 12 вольт для усилителя звука

Многие современные (если не все) усилители мощности требуют двуполярного питания, причем питание это должно быть относительно высокого качества, как по запасу мощности, так и по шумам на выходе.

Раньше особенно и не было вариантов кроме тяжелых трансформаторов, диодных мостов и огромных конденсаторов для сглаживания, но сейчас все-таки время импульсных БП, которые как минимум легче и компактнее.

Попробуем разобраться возможно ли купить качественный БП для усилителя на Aliexpress.

Распаковка и осмотр

БП прибыл в ничем не примечательной коробочке, усиленной одним слоем пупырки. Похоже, что почтовую мульку наклеили прямо на коробку, в которой он поставляется. Но как ни странно доехал нормально.

Размеры примерно 110х65х60мм, вес не более 100 грамм. Действительно компактный для обозначенных 500 ватт.

Основная электроника собрана на плате-компаньене припаянной стоя сбоку. На плате установлен довольно свежий (что странно) контроллер L6599A. Это специализированный чип для построения импульсных БП, который может работать на частоте переключения до 500кГц, что возможно объясняет небольшие размеры готового изделия, ведь чем выше частота преобразования, тем меньше габариты намоточных изделий (как правило).

Кроме того микросхема поддерживает несколько режимов интересных именно для питания усилителей мощности, например мягкий старт, вход выключения нагрузки,… кроме того может работать в разных режимах на малых и больших мощностях.

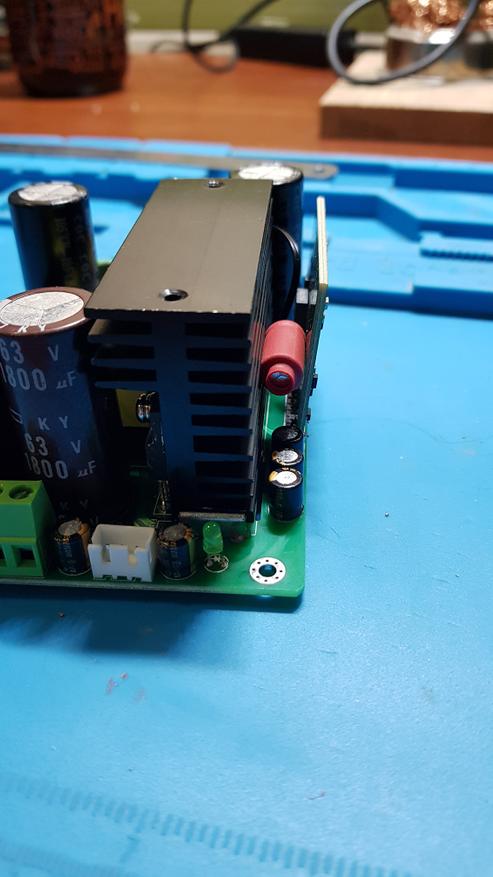

Силовые транзисторы, которыми управляет это маленькое чудо, расположены на радиаторе, на основной плате.

Еще одна особенность данного БП это наличие дополнительного двуполярного питания +-15 вольт, это удобно для питания операционных усилителей или предварительных каскадов.

Сборка в принципе нормальная, кроме вот этого места: дочерняя плата стоит аж под углом, из-за конденсатора, который почему-то перенесли на заднюю поверхность, спереди есть под него место, но видимо не было такого номинала в SMD исполнении.

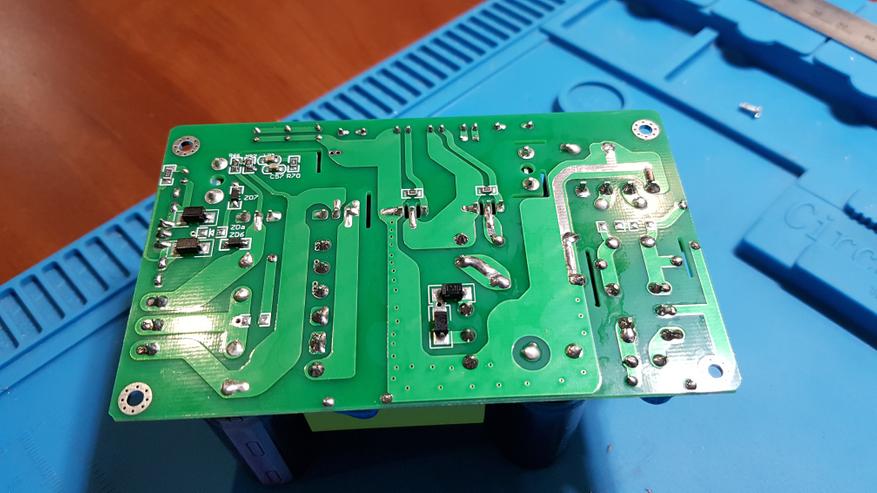

Снизу пусто и культурно, по традиции места развязок аж отфрезерованы и это правильно, хотя и удорожает платы. Отверстия для крепления под М3, одно из них соединено с землей сетевого провода (и только, никаких извращений как в компьютерных БП).

БЛОК ПИТАНИЯ 12V для АВТОЗВУКА с АЛИЭКСПРЕСС

Характеристики

Итак, производитель говорит немного:

  • входное напряжение 220 вольт
  • мощность 500Ватт
  • выходное напряжение +-36 вольт
  • дополнительное напряжение +-15 вольт

и еще одна важная характеристика: можно настроить любой напряжения от +-24 до +-110 вольт (но выходные конденсаторы на 63 вольта)

Включение

Перед включением дважды убеждаемся, что никакие цепи БП не касаются стола, верстака и вообще чего-либо. Помним, что 220вольт во входной части там просто везде.

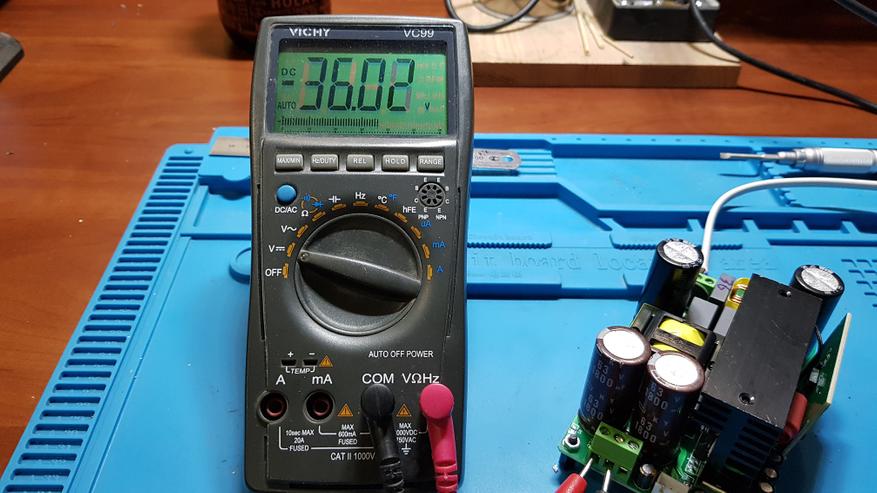

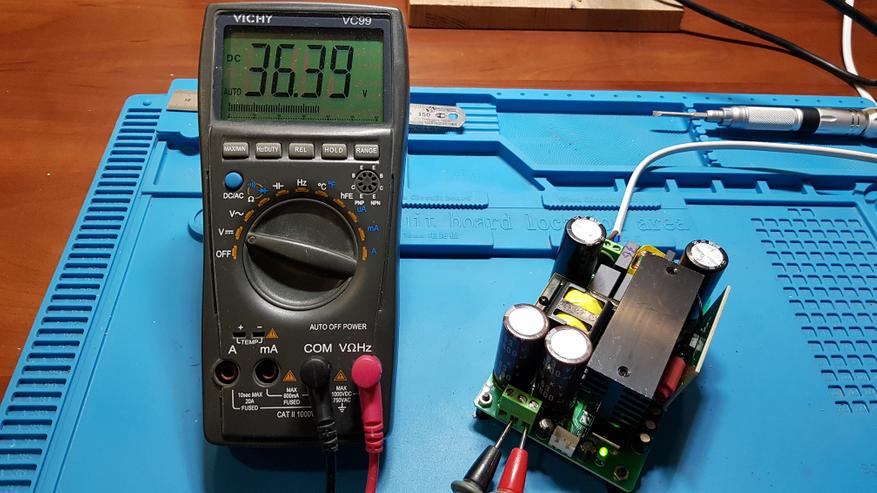

Измеряем основной выход, пока без нагрузки, в принципе как ни странно есть разница, хотя и небольшая. Кроме того измерил напряжение на дополнительном выходе, 15 вольт там нет, там в каждом плече 13.4 вольта, в принципе, напряжение вполне подходящее, но тогда можно было написать +-12 и это было бы правильно.

Дальше я подключил минимальную нагрузку, примерно текло по 1.1 ампера (да использовал усилитель А класса, хотя 36 для него на пределе) другой нагрузки не нашлось. Под нагрузкой напряжение подпросело и выравнилось по плечам.

Пытался искать шумы преобразования и вообщем-то не нашел. Хотя знал что и как искать. На картинке оба канала питания (желтый и голубой) и спектры (фиолетовый и красный). Единственное, что нашлось это небольшой пик (видимо 50Гц) и совсем маленький наверное на 100 Гц. На самом деле только прочитав про микросхему, подумалось что здесь она работает в первом режиме для маломощной нагрузки и стало быть обычных артефактов преобразования я могу и не увидеть.

Ну и напоследок формула для выставления выходного напряжения. Спасибо производителю огромное, обычно от китайцев ничего такого не дождешься, а тут прямо-таки все написали. Радует, что данные резюки вынесены на обратную сторону основной платы и очень легко доступны для перепаивания, калибр 0805.

Вывод

На первый взгляд БП годный. Абсолютно не издает лишних шумов и практически не греется. Выдаст он обещанные 500 ватт или нет — это большой вопрос, такой нагрузки для тестирования у меня просто нет.
