Что делать если телевизор сломался

Содержание

Найти дефект гораздо сложнее, чем его устранить, особенно начинающему мастеру. Предложенная автором статьи универсальная методика позволит Вам быстро и эффективно провести диагностику современного телевизора. C ЧЕГО НАЧАТЬ При ремонте телевизионных приемников встречаются ситуации, когда телевизор не включается и не подает никаких признаков жизни. Это значительно затрудняет локализацию дефекта, особенно если учесть, что ремонтировать импортную технику часто приходится без принципиальных схем. Перед мастером встает задача выявить неисправность и устранить ее с наименьшими затратами времени и усилий. Для этого необходимо следовать определенной методике отыскания неисправностей. Если мастерская или частный мастер дорожит своей репутацией, необходимо начинать с чистки аппарата. Вооружившись мягкой кистью и пылесосом, следует произвести чистку внутренней поверхности корпуса, поверхности кинескопа и платы телевизионного приемника. После тщательной очистки производят внешний осмотр платы и элементов на ней. Иногда можно сразу определить место неисправности по вздувшимся или разорвавшимся конденсаторам, по обгоревшим резисторам или по прогоревшим насквозь транзисторам и микросхемам. Бывает, что после очистки кинескопа от пыли вместо прозрачной колбы мы видим молочно-белую внутреннюю поверхность (потеря вакуума). Значительно чаще визуальный осмотр не выявляет внешних признаков неисправных деталей. И тут возникает вопрос — с чего начать? БЛОК ПИТАНИЯ Наиболее целесообразно начать ремонт с проверки работоспособности блока питания. Для этого отключаем нагрузку (выходной каскад строчной развертки) и подключаем вместо нее лампу накаливания 220 В, 60. 100 Вт. Обычно напряжение питания строчной развертки составляет 110. 150 В в зависимости от размеров кинескопа. Просмотрев вторичные цепи, на плате рядом с импульсным трансформатором блока питания находим конденсатор фильтра, который чаще всего имеет емкость 47. 100 мкФ и рабочее напряжение порядка 160 В. Рядом с фильтром находится выпрямитель напряжения питания строчной развертки. После фильтра напряжение поступает на выходной каскад через дроссель, ограничительный резистор или предохранитель, а иногда на плате стоит просто перемычка. Отпаяв этот элемент, мы отключим выходной каскад блока питания от каскада строчной развертки. Параллельно конденсатору подключаем лампу накаливания — имитатор нагрузки. При первом включении ключевой транзистор блока питания может выйти из строя из-за неисправности элементов обвязки. Для того чтобы этого не произошло, блок питания лучше включать через еще одну лампу накаливания мощностью 100. 150 Вт, используемую в качестве предохранителя и включенную вместо выпаянного компонента. Если в схеме есть неисправные элементы и ток потребления будет большим, лампа загорится, и все напряжение упадет на ней. В такой ситуации необходимо, прежде всего, проверить входные цепи, сетевой выпрямитель, конденсатор фильтра и мощный транзистор блока питания. Если при включении лампа зажглась и сразу погасла или стала слабо светиться, то можно предположить, что блок питания исправен, и дальнейшую регулировку лучше производить без лампы.

Что делать с разбитым ЖК телевизором или монитором

Включив блок питания, замерьте напряжение на нагрузке. Внимательно посмотрите на плате, нет ли около блока питания резистора регулировки выходного напряжения. Обычно рядом с ним находится надпись, указывающая величину напряжения (110. 150 В). Если таких элементов на плате нет, обратите внимание на наличие контрольных точек. Иногда величину напряжения питания указывают рядом с выводом первичной обмотки строчного трансформатора. Если диагональ кинескопа 20. 21″, напряжение должно быть в диапазоне 110. 130 В, а при размере кинескопа 25. 29″ диапазон напряжения питания обычно составляет 130. 150В.
Если напряжение питания выше указанных значений, надо проверить целостность элементов первичной цепи блока питания и цепь обратной связи, которая служит для установки и стабилизации выходного напряжения. Следует также проверить электролитические конденсаторы. При высыхании их емкость значительно уменьшается, что приводит к неправильной работе схемы и повышению вторичных напряжений.
Например, в телевизоре Akai CT2107D при высыхании электролитического конденсатора С911 (47 мкФ, 50 В) напряжение во вторичной цепи вместо 115 В может возрасти до 210 В.
Если напряжения занижены, надо проверить вторичные цепи на наличие замыканий или больших утечек, целостность защитных диодов R2K, R2M в цепи питания строчной развертки и защитных диодов на 33 В в цепи питания кадровой развертки. Например, в телевизоре Gold Star CKT 2190 при неисправном конденсаторе фильтра питания строчной развертки 33 мкФ, 160 В, имеющем большой ток утечки, напряжение на выходе вместо 115В составляло порядка 30 В. В телевизоре Funai TV-2000A МК7 был пробит защитный диод R2M, что приводило к срабатыванию защиты, и телевизор не включался; в Funai TV-1400 МК10 пробой защитного диода на 33 В в цепи питания кадровой развертки также приводил к срабатыванию защиты. СТРОЧНАЯ РАЗВЕРТКА Разобравшись с блоком питания и убедившись, что он исправен, восстанавливаем соединение в цепи питания строчной развертки, убрав предварительно лампу, которую использовали вместо нагрузки.
Для первого включения телевизора желательно установить лампу накаливания, используемую вместо предохранителя.
При исправном выходном каскаде строчной развертки лампа при включении загорится на несколько секунд и погаснет или будет слабо светиться. Если при включении лампа вспыхнула и продолжает гореть, нужно убедиться в исправности выходного транзистора строчной развертки. Если транзистор исправен, а высокого напряжения нет, убедитесь в наличии управляющих импульсов на базе выходного транзистора строчной развертки. Если импульсы есть и все напряжения в норме, можно предположить, что неисправен строчный трансформатор.
Иногда это сразу понятно по сильному нагреванию последнего, но достоверно сказать, исправен ли ТДКС, по внешним признакам очень трудно. Для того чтобы определить это точно, можно воспользоваться следующим методом. На коллекторную обмотку трансформатора подаем прямоугольные импульсы с частотой 1. 10 кГц небольшой амплитуды (можно использовать выход сигнала калибровки осциллографа]. Туда же подключаем вход осциллографа. При исправном трансформаторе максимальная амплитуда полученных продифференцированных импульсов должна быть не меньше амплитуды исходных прямоугольных импульсов.
Если ТДКС имеет короткозамкнутые витки, мы увидим короткие продифференцированные импульсы амплитудой в два и более раз меньше исходных прямоугольных. Этим методом также можно определять неисправность трансформаторов сетевых импульсных блоков питания. Метод работает и без выпаивания трансформатора (естественно, надо убедиться в отсутствии короткого замыкания во вторичных цепях обвязки).
Еще одна неисправность строчной развертки, при которой блок питания не включается и лампа, включенная вместо предохранителя, ярко светится — пробой строчных отклоняющих катушек. Определить данную неисправность можно путем отсоединения катушек. Если после этого телевизор нормально включился, то, вероятно, неисправна отклоняющая система [ОС]. Чтобы в этом убедиться, замените отклоняющую систему на заведомо исправную. Телевизор при этом нужно включать на очень короткое время, чтобы избежать прожога кинескопа. Заменить отклоняющую систему не сложно. Лучше применить ОС от аналогичного кинескопа с диагональю такого же размера. Автору приходилось устанавливать в телевизоре Funai 2000 МКЗ отклоняющую систему от телевизора Philips с диагональю 21″. После установки новой ОС в телевизоре необходимо произвести регулировку сведения лучей с применением генератора телевизионных сигналов. КАДРОВАЯ РАЗВЕРТКА Если строчная развертка исправна, то на экране, как минимум, должна светится горизонтальная полоса, а при исправной кадровой развертке — полный растр. Если растра нет и на экране видна яркая горизонтальная полоса, следует регулировкой ускоряющего напряжения [Screen] на ТДКС уменьшить яркость свечения экрана. Это необходимо для того, чтобы не прожечь люминофор кинескопа, и только после этого следует искать неисправность в кадровой развертке. Диагностику в блоке кадровой развертки следует начинать с проверки питания задающего генератора и выходного каскада. Чаще всего питание берется с обмотки строчного трансформатора. Напряжение питания этих каскадов составляет 24. 28 В. Напряжение подается через ограничивающий резистор, который и надо проверить в первую очередь. Частыми неисправностями в кадровой развертке являются пробой или обрыв выпрямительного диода и выход из строя микросхемы кадровой развертки. Редко, но все же встречается межвитковое замыкание в кадровых отклоняющих катушках.
При подозрении на отклоняющую систему лучше произвести ее проверку путем временного подключения заведомо исправной катушки. Контроль следует производить осциллографом, наблюдая импульсы прямо на кадровых катушках. ЦЕПИ ПИТАНИЯ КИНЕСКОПА Бывает, что блок питания и блок разверток исправны, а экран телевизора не светится. В этом случае нужно проверить напряжение накала, а при его наличии целостность нити накала кинескопа.
В практике автора было два случая, когда накальная обмотка строчного трансформатора была разорвана (телевизоры Sony и Waltham). He торопитесь менять строчный трансформатор. Для начала его следует аккуратно выпаять, очистить от пыли и внимательно осмотреть выводы накальной обмотки. Иногда обрыв находится рядом с выводом под слоем эпоксидной смолы. Горячим паяльником аккуратно удаляем часть смолы и, если обрыв найден, устраняем его, после чего желательно место ремонта залить эпоксидной смолой. Если обрыв найти не удалось, можно намотать накальную обмотку на сердечнике этого же трансформатора. Количество витков подбирают опытным путем (обычно это 3. 5 витков, провод МГТФ 0,14]. Концы обмотки можно закрепить клеем или мастикой. РАДИОКАНАЛ, БЛОК ЦВЕТНОСТИ, ВИДЕОУСИЛИТЕЛЬ Если развертка в норме, экран светится, а изображения нет, можно определить неисправный блок по следующим признакам.
При отсутствии звука и изображения неисправность надо искать в радиоканале (тюнер и видеопроцессор).
При наличии звука и отсутствии изображения неисправность следует искать в видеоусилителе или блоке цветности.
При наличии изображения и отсутствии звука неисправен, скорее всего, видеопроцессор или усилитель низкой частоты. После проверки напряжения питания радиоканала нужно подать видео- и аудиосигналы через низкочастотный вход (можно использовать генератор телесигналов или обычный видеомагнитофон).
Если изображения или звука нет, следует с помощью осциллографа проследить прохождение сигнала от источника, с которого подали сигнал, до катодов кинескопа или, если неисправен звуковой канал, до громкоговорителей и при необходимости заменить неисправный элемент. Если после подачи сигнала на низкочастотный вход изображение и звук появились, то неисправность следует искать в предыдущих каскадах.
При проверке видеопроцессора надо подать сигнал ПЧ на вход ФСС с генератора или с выхода тюнера другого телевизора. Если изображение и звук не появились, проверяем с помощью осциллографа путь прохождения сигнала и при необходимости меняем видеопроцессор (при замене микросхемы лучше сразу впаять панельку).
Если изображение и звук есть, то неисправность следует искать в тюнере или в его обвязке. Прежде всего надо проверить, поступаетли на тюнер питание.
Проверить исправность ключевых транзисторов, через которые поступает напряжение на тюнер при переключении диапазонов. Проследить, поступает ли на базы этих транзисторов сигнал от процессора управления, проверить величину и диапазон изменения напряжения настройки, которое должно меняться в пределах 0. 31 В. При диагностике неисправностей тюнера нужно подать сигнал с антенны на смеситель, минуя каскады ВЧ-усилителя. Для этого удобно пользоваться щупом, который можно изготовить из одноразового шприца с удаленным поршнем. В верхней части шприца следует установить антенное гнездо и через конденсатор 470 пФ соединить центральный контакт с иглой. Землю выводим обычным проводом; для удобства лучше к земляному проводу припаять зажим «крокодил». Щуп соединяем с антенным штекером и подаем сигнал на каскады тюнера. С помощью такого щупа удалось определить неисправность в тюнере телевизора Grundig T55-640 OIRT. В этом аппарате был неисправен первый каскад УВЧ. Неисправность устранена путем подачи сигнала через конденсатор 10 пФ прямо с антенного гнезда, минуя первый транзистор, на следующий каскад тюнера. Качество изображения и чувствительность телевизора после такой переделки остались довольно высокими и даже не сказались на работе телетекста. БЛОК УПРАВЛЕНИЯ Особо надо остановиться на диагностике блока управления телевизором.
При его ремонте желательно пользоваться схемой или справочными данными на процессор управления. Если не удалось найти таких данных, можно попытаться скачать их с сайта производителя этих компонентов через Интернет. Неисправность в блоке может проявляться следующим образом: телевизор не включается, телевизор не реагирует на сигналы с пульта или кнопок управления на передней панели, нет регулировок громкости, яркости, контрастности, насыщенности и других параметров, нет настройки на телевизионные программы, не сохраняются настройки в памяти, нет индикации параметров управления.
Если телевизор не включается, прежде всего проверяем наличие питания на процессоре и работу тактового генератора. Затем нужно определить, поступает ли сигнал с процессора управления на схему включения. Для этого необходимо выяснить принцип включения телевизора.
Телевизор можно включить с помощью управляющего сигнала, который запускает блок питания, или с помощью снятия блокировки с прохождения строчных запускающих импульсов с задающего генератора до блока строчной развертки. Следует отметить, что на процессоре управления сигнал на включение обозначается либо Power, либо Stand-by. Если сигнал с процессора поступает, то неисправность следует искать в схеме включения, а если сигнала нет, придется менять процессор. Если телевизор включается, но не реагирует на сигналы с пульта, нужно для начала проверить сам пульт. Проверить его можно на другом телевизоре такой же модели.
Для проверки пультов можно изготовить простое устройство, состоящее из фотодиода, подключенного к разъему СР-50. Устройство подключается к осциллографу, чувствительность осциллографа устанавливается в пределах 2. 5 мВ. Пульт следует направить на светодиод с расстояния 1. 5 см. На экране осциллографа при исправном пульте будут видны пачки импульсов. Если импульсов нет, диагностируем пульт. Проверяем последовательно питание, состояние контактных дорожек и состояние контактных площадок на кнопках управления, наличие импульсов на выходе микросхемы пульта, исправность транзистора или транзисторов и исправность излучающих светодиодов.
Часто после падения пульта выходит из строя кварцевый резонатор. При необходимости меняем неисправный элемент или восстанавливаем контактные площадки и покрытие кнопок (это можно сделать, нанеся графит, например мягким карандашом, или наклеив на кнопки металлизированную пленку).
Если пульт исправен, нужно проследить прохождение сигнала от фотоприемника до процессора. Если сигнал доходит до процессора, а на его выходе ничего не меняется, можно предположить, что процессор неисправен. Если телевизор не управляется с кнопок на передней панели, нужно сначала проверить исправность самих кнопок, а затем проследить наличие импульсов опроса и подачу их на шину управления.
Если телевизор включается с пульта и импульсы поступают на шину управления, а оперативные регулировки не работают, надо выяснить, с помощью какого вывода микропроцессор управляет той или иной регулировкой (громкость, яркость, контрастность, насыщенность). Далее проверить тракты данных регулировок, вплоть до исполнительных устройств.
Микропроцессор выдает управляющие сигналы с линейно изменяющейся скважностью, а поступая на исполнительные устройства, данные сигналы преобразуются в линейно изменяющееся напряжение.
Если сигнал поступает на исполнительное устройство, а реакции устройства на этот сигнал нет, то ремонту подлежит данное устройство, а если нет управляющего сигнала, замене подлежит процессор управления. При отсутствии настройки на телевизионные программы сначала проверяем узел выбора поддиапазона. Обычно через буферы, реализованные на транзисторах, с процессора подается напряжение на выводы тюнера (0 или 12 В). Чаще всего выходят из строя именно эти транзисторы. Но бывает, что с процессора нет сигналов переключения поддиапазонов. В этом случае надо менять процессор.
Далее проверяем узел выработки напряжения настройки. Напряжение питания обычно поступает от вторичного выпрямителя со строчного трансформатора и составляет 100. 130 В. Из этого напряжения с помощью стабилизатора формируется 30. 31 В.
Микропроцессор управляет ключом, формирующим напряжение настройки 0. 31 В с помощью сигнала с линейно изменяющейся скважностью, который после фильтров преобразуется в линейно изменяющееся напряжение. Чаще всего выходит из строя стабилизатор 30. 33 В. Если в телевизоре не сохраняются настройки в памяти, надо при любой настройке проверить обмен данными между процессором управления и микросхемой памяти по шинам CS, CLK, D1, DO. Если обмен есть, а значения параметров в памяти не хранятся, замените микросхему памяти.
Если в телевизоре нет индикации параметров управления, необходимо в режиме индикации проверить наличие пачек видеоимпульсов служебной информации на процессоре управления по цепям R, G, В и сигнал яркости, а также прохождение этих сигналов через буферы на видеоусилители. В этой статье мы коснулись малой части неисправностей, которые встречаются в телевизионных приемниках. Но в любом случае методика их отыскания поможет Вам правильно определить и устранить неисправность и позволит сократить время, затраченное на ремонт. «Ремонт электронной техники»

Столовых А. Опубликована: 2005 г. 0 5

Вознаградить Я собрал 0 0

Основные виды неисправности

Причин может быть несколько. Возможны аппаратные и программные сбои, восстановить работу телевизора в этом случае можно только с привлечением специалиста. Блок питания — пожалуй, самое уязвимое место телевизоров компании «Самсунг».

Простейшие проблемы можно устранить самостоятельно. Для начала проверьте корректность подключения к сети, используйте удлинитель и другую розетку, возможно, проблема в розетке или сетевом фильтре. Если с электричеством все нормально, то лучше вызвать специалиста, самостоятельный ремонт может окончательно вывести из строя технику, и это опасно для самого человека.

Пропало изображение

Основные причины проблем с изображением

Владелец телевизора должен провести первичную диагностику: для этого надо отключить устройство от питания на 5−10 минут, а затем опять включить. Если изображение появилось и передается без помех — произошел программный сбой. Надо проверить все кабели, разъемы, приборы, подключенные к телевизору (их лучше отключить). Если проблема устраняется отключением дополнительных устройств — вам нужен стабилизатор, проблема в напряжении сети.

Среди причин — неисправность блока питания. В этом случае картинка будет передаваться искаженно: изображение может стать менее ярким, может опаздывать, дергается картинка. Для полной диагностики надо разрядить конденсаторы, открыть заднюю панель и проверить кнопки, предохранители и целостность проводов. При неполадке конденсатора или резистора их придется заменить.

Неисправность платы T-CON выдает отсутствие подсветки при наличии звука. В этом случае мастер меняет плату.

Неисправность материнской платы: работает подсветка, но экран остается черным. В этом случае мастер производит диагностику материнской платы и заменяет неисправные элементы или всю материнскую плату.

Если появились цветные искажения, исчезновение или замена цветов, появление голубого экрана — это свидетельствует о неисправности видеопроцессора, его придется заменить на новый.

Самая дорогостоящая поломка — проблема с матрицей, в этом случае иногда проще приобрести другой телевизор.

Когда следует обращаться в сервисный центр

В большинстве случаев, когда в телевизоре появляются неисправности, потребуется обращаться в сервисный центр. Ниже приведен список проблем, которые требуют обязательного вмешательства специалистов.

Все поломки, перечисленные вначале данной статьи (ремонт БП и замену ламп, если вы сможете с этим справиться, можно исключить из списка).
Не работает вход HDMI. Поломка возникает при подключении устройств к данному входу при работающем телевизоре. Пользователи часто забывают, что это нужно делать при выключенном устройстве.
Пропало изображение. Перед вызовом мастера проверьте настройки техники, наличие ТВ-сигнала. Если проблема осталась, отключите аппарат и вызовите специалиста.
Помехи на экране. Вначале проверьте наличие ТВ-сигнала, антенный кабель и все соединения. Если не помогло, узнайте у поставщика услуг, не проводятся ли профилактические работы. Проверьте, какие электроприборы в вашем доме включены в данный момент, и какие из них могут вызывать появление помех. В других случаях данная неприятность может вызываться внутренними поломками в узлах ТВ-приемника, и чтобы избавиться от них, потребуется вызвать мастера.
Не получается настроить и сохранить каналы. Это говорит о выходе из строя микросхем памяти.
Полосы на экране. Причиной этого может быть что угодно: плохой контакт шлейфов в местах соединения, проблемы с матрицей и материнской платой и т.д.
Пропал звук. Может быть неисправна системная плата, нарушен контакт шлейфа, поломка самих динамиков. Но вначале проверьте, не была ли случайно нажата кнопка на пульте, отключающая звук (имеется в виду кнопка отключения звука одним нажатием с перечеркнутым изображением динамика).
Аппарат перестал включаться. Если розетка, вилка и сетевой шнур исправны, электроснабжение не отключено, то лучше не испытывать судьбу, а отключить аппарат от сети и вызвать мастера. Если этого не сделать и продолжать “колдовать” над электроприбором, то могут выйти из строя основные узлы телевизора, после чего потребуется проводить более серьезный ремонт.

Перегорел предохранитель

Предохранитель телевизора — хрупкая деталь, его задача — защищать нежную электронику устройства от сколь либо серьезных проблем в электросети. Как показывает наш опыт, предохранитель может перегореть от любого короткого замыкания.

Заменить предохранитель вы вполне можете сами, только надо обязательно подобрать новый предохранитель с такими же параметрами.

Что делать с разбитым ЖК-телевизором?

Ничто не вечно. Это касается и современных телевизоров с ЖК экраном. Картинка на большом экране смотрится здорово, но экран — это слабое место такого телевизора. Неаккуратное перемещение, падение или попадание постороннего предмета в экран, чаще всего выводит матрицу телевизора из строя. Что же делать с неисправным телевизором? — Давайте разбираться.

Написать эту статью меня вынудил мой кот. Да, да — домашние животные и дети самые частые виновники незпланнированной гибели матрицы телевизора. Мой кот (матерый, 7 кг весом) опрокинул 32″ телевизор со стола в спальне — результат показан на заглавном фото топика. Матрица растеклась жидкими кристалами и покрылась трещинами, а вот кот отделался легким испугом.

Сходу полезный совет: если телевизор просто стоит на ножках или подставке на плоскости, защитите его от возможного опрокидывания. Отличное решение — поворотные кронштейны в крепление vesa на задней стенке или страховочная стяжка к стене или мебели.

Что делать с неисправным телевизором далее?

1. Первая мысль, которая возникает: А возможен ли ремонт? Ведь в тех же смартфонах экраны меняют частенько. Да возможен, но стоит прикинуть целесообразность.

Можно купить и поменять матрицу самостоятельно, либо обратиться в сервисный центр. Работа по замене будет стоит ориентировочно от 2 до 8 тыс рублей в зависимости от диагонали, региона и бренда телевизора, плюс к этому сама матрица стоит примерно половину стоимости телевизора (для разных моделей и размеров процент будет отличатся). Уточняем стоимость услуги в сервисе, берем калькулятор, вспоминаем сколько стоил телевизор и считаем оправдан ли ремонт.

2. Сдать неисправный телевизор на переработку (утилизацию). Это логичное решение, если с утратой вы смирились, а просто выбрасывать телевизор не хотите.

Пластик и электронные компоненты вредят окружающей среде (закон 89-ФЗ относит телевизоры к 3 классу опасных отходов). Услуги по утилизации электроники есть во многих крупных городах, где-то Вам заплатят компенсацию за технику, где-то Вам придется заплатить за утилизацию.

3. И последний творческий/DIY вариант. Я поступил именно так, разобрал телевизор — пластик ушел в раздельные отходы, а электроника в дело.

Аквариум, как из кинескопного телевизора, из ЖК не сделать, но некоторые части могут пригодится.

Внутри современных телевизоров чаще всего одна материнская плата, если ТВ был рабочий, ее можно продать в сервис или на авито, тем самым, помочь кому-то в ремонте такой же модели. Или разобрать на электронные компоненты для своих проектов, если дружите с паяльником.

Из динамиков ТВ можно сделать небольшую портативную или настольную колонку. Телевизионные динамики хорошо воспроизводят речь.

Далее, важная часть конструкции современного ЖК ТВ это подсветка экрана. В моей модели она была реализована в виде двух алюминиевых полос с шестью светодиодами. Из этих светодиодов можно сделать интересную DIY лампу или светильник. Главное разобраться с драйвером и питанием светодиодов.

За матрицей находятся пленки и светофильтры, их можно использовать в качестве рассеивателя/абажура для самодельной ламы (придать форму термофеном). Так же их можно использовать для создания самодельного лайтбокса для качественной предметной фотографии (используя ту же светодиодную подсветку).

При наличии фантазии можно пойти еще дальше. Но я перечислил самые логичные варианты. Вот такая грустная история с разбитым телевизором, который продолжит свою жизнь в виде лампы подсветки.

Спасибо за внимание.

Автор не входит в состав редакции iXBT.com (подробнее »)

Об авторе

Автор bdos ПА Рейтинг +7988.90
Блог Комфортный дом и бытовая техника 495 2394 RSS Вступить Подписаться
Не упускай интересное! Подпишись на нас в ВК и Telegram.

Пожаловаться на комментарий

Мне кажется лучше усыпить.
Приз за лучший комментарий

… и попасть на немалый штраф. Да, таковы реалии в нынешней России. пунктов приёма нет, а штрафы — вполне себе есть. И есть «активисты», стучащие как отбойный молоток в руках стахановца.

Это не главное, главное это не быть козлом, дорогие товарищи.

Как вариант — купить на Али недорогой небольшой экран, использовать начинку от разбитого ТВ, и сделать ТВ для кухни. Хотя, кто сейчас хочет возиться? Я сам выбросил уже 2 LCD ТВ, 42″ и 55″.

Там надо смотреть соответствие типа матрицы и скалера по сигналам, по пинам

А без пульта как DVB радиоприёмник его можно настроить?
Чего-то цены на такое помехоустойчивое цифровое радио от 23 тыс.р. на озоне.
У меня ТВ Samsung UE49N5510AU: матрицу выкинул, остальное целое, холодный цвет светодиодов не нравится, колонки мелкие, но можно и другие подключить.
Главная плата BN41-02575B — может к ней другую мелкую матрицу можно подключить, чтоб только меню влезало?

В мониторах и телевизорах ранних выпусков, было толстое акриловое стекло толщиной от 0,3 до 1см. Это стекло очень крепкое, правда тяжелое. Из него получаются хорошие корпуса для техники. Многие используют это стекло как разделочные доски на кухне.

Динамики — да, полезная штука. Я на Али заказываю врезные модули-панельки, содержащие FM-радио, AUX-вход и выход, ПДУ, входы USB и TF (MicroSD) под флешку или карточку чтоб играть mp3, и опционально блютуз. Ищутся по «mp3 FM decoder». Питается такая панелька обычно от 5 или 12 вольт, берём, скажем, 5-вольтовую. Добавляем к ней усилитель 2*3 ватта PAM8403 (можно сразу в виде платки с резистором-выключателем). Питание делаем от провода с USB-A штекером (и, соответственно, питаться наша будущая колоночка будет от старой USB-зарядки на 1-2 ампера), по питанию параллельно можно впаять электролитический конденсатор, что-то типа 500 мкФ 16В. Всё пропаиваем, убеждаемся, что играет. Далее, делаем корпус из какого-нибудь пластика (проклеивая термопистолетом), вклеиваем туда термоклеем наши динамики, панельку, усилитель. Сверху можно обклеить цветным фетром, или фетром обклеить только переднюю панель где динамики, а остальной корпус, скажем, плёнкой под карбон. И получается чудная хендмейд-колоночка-радио на кухню, в гараж, на балкон. А если динамики в телевизоре были мощные, ватт на 15-25, то можно взять панельку посолиднее, со всякими наворотами, на 12 вольт, усилитель помощнее (например, PAM8610 для любителей класса D или TDA7297 для любителей AB), корпус сделать из фанеры или ламината, сделать трансформаторный блок питания ампера на 4-5, и будет мощный муз.центр.
Затрат — минимум, зато мы с пользой утилизируем то, что пошло бы в мусор, прокачиваем навыки радиолюбительства и работы руками, ну и всегда приятно слушать радио, которое собрал сам.

Сломался телевизор: 4 самых частых поломки телевизора

Первый вопрос на уме когда пропала картинка, не включается и т.д. Разберем каждый вопрос по порядку и доступно для каждого. Нет звука, Нет интернета, Не реагирует на пульт, Не включается и что с этим все делать. Так же разберем основные ошибки попыток восстановить свою технику в домашних условиях.

Оставьте заявку на ремонт
и получите скидку 10% на работу мастера

Данная публикация составлена и выпущена специалистами сети сервисных центров servicenik.ru на основе колоссального опыта и огромного количества ситуаций в ремонте Телевизоров.

1. Телевизор Не включается:

Самым распространенным случаем является это выходом из строя Блока питания, Материнской платы или платы T-kon. Определить, что именно из перечисленного вышло из строя на первый взгляд сложно, даже опытному специалисту.

Но есть ряд «подсказок» как это определить можно на 50%, учтите что это всего 50% и результат этих подсказок может быть не точен. (рис1 и Рис2) – Если ваш Телевизор совсем не реагирует на кнопку включения пульта и даже не горит индикатор, то скорее всего одна из причин его поломки это Блок питания. Так же индикатор на Телевизоре может гореть красным светом или моргать с периодичностью, что сигнализирует вам о той или иной поломке.

Еще бывает слышен свист от Блока питания. Это и является подсказками о том что одной из поломок является плата Блока питания.

Рис 1 – Фото Блока питания, Рис 2 – Фото индикатора Телевизора

( рис 3 ) — Если ваш Телевизор перезагружается после полного включения, заторможенная картинка или нет подключается к интернету, не реагирует на пульт и вы не можете настроить каналы. То скорее всего проблема в материнской плате.
В данной поломке, в первую очередь мы советуем НЕ выводить ваш Телевизор до заводских настроек, а незамедлительно выключить его и обратиться в сервисный центр т.к. дальнейший нагрев платы может повлечь к ее замене, что значительно дороже восстановления.

Рис 3 – Фото Материнской платы.

( Рис. 4 ) – Так же Если на вашем Телевизоре, не четкая картинка и не помогают настройки в меню, то скорее всего это вышла из строя плата T-con, которая обеспечивает четкое улавливание и преобразование данных от видеоконтроллера.

Рис 4 – Фото платы T-con.

2. Нет звука на телевизоре

Самой основной проблемой является это выход из строя динамиков. Основной причиной этому является, включенный звук на 100% продолжительное время. И самой большой ошибкой является «тыкать» в них пальцами с надеждой, что это поможет.

Во первых этот способ не поможет, а во вторых вы сделаете еще хуже. В данной ситуации фон динамиков или отсутствие вовсе звука, может свидетельствовать о проблемах работы той или иной платы в вашем Телевизоре.

Но не стоит сильно расстраиваться, попробуйте пару простых комбинаций и вероятно они помогут вам:
— перезагрузить ваш Телевизор,
— открыть настройки звука, возможно они стоят на 0 при ни чайном нажатии комбинаций, на пульте управления.
— если вы смотрите видео через HDMI кабель, то проверьте его на целостность, возможно на нем изгиб (Рис 5), что является плохой передачей как звука так и картинки.

Рис 5 – Фото кабель HDMI.

3. Нет интернета на телевизоре

В первую очередь, проверьте дома все ваши устройства на предмет подключения к роутеру.

Если все устройства работают исправно, то причиной отсутствия интернета на Телевизоре является вышедшей из строя WI-FI модуль ( Рис 6 ), причиной этому может быть высокий скачек напряжения и много другое.

В данной ситуации попробуйте подключить ваш Телевизор на прямую к интернету через кабель, если это не поможет обратитесь в сервисный центр, но не в коем случае не сводите телевизор к заводским настройкам.

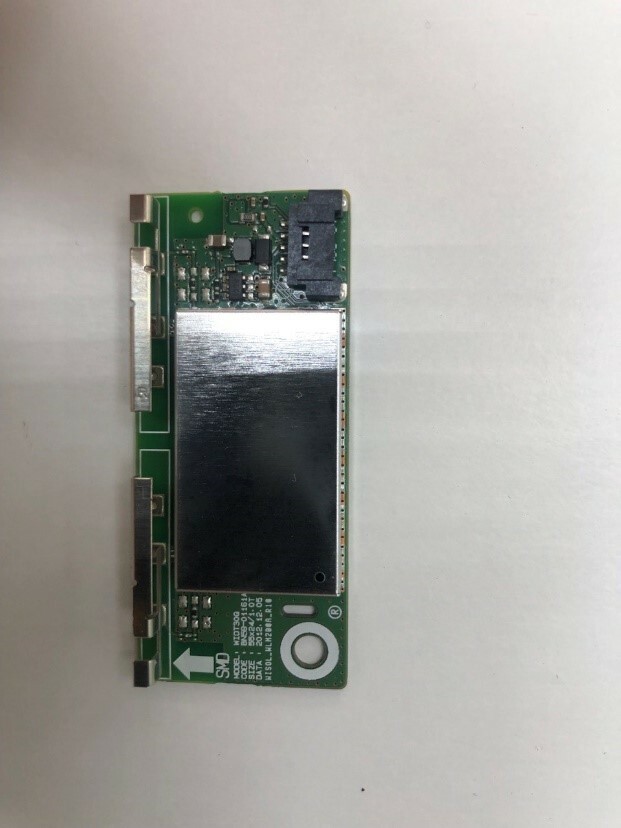

Рис 6 – Фото WI-FI модуля

4. Телевизор не реагирует на пульт

Тут все не так страшно на первый взгляд как кажется, если телевизор реагирует на кнопки находящиеся на самом телевизоре, то проблема в основном только в 2-х случаях:
— пульт очень грязный и забит жиром. В данной ситуации советуем не полениться и отдать его специалисту, для качественной и самое главное аккуратной чистки пульта.

Так как самому можно повредить контакты или вскрыть пульт разломав пластиковые защелки. ( Рис – 7 )
— Не исправен ИК датчик на самом Телевизоре, к сожалению и такое случается. И единственным советом будет это протереть сухой салфеткой ИК датчик, если это не поможет то только опытный мастер сможет помочь в данном вопросе.

Рис – 7 Фото неисправного пульта

Подведя черту и немного узнав о основных причинах поломки вашего Телевизора, мы подошли скорее всего к тому, с чего стоило бы начать «основные ошибки попыток восстановить свою технику в домашних условиях.»!

На первый взгляд кажется «я и сам все смогу», но это самая главная ошибка т.к. это сложно техническое устройство и даже имея дома Мультиметр, можно привести все к неисправимым последствиям.

Если вы все же решили разобрать ваш Телевизор в домашних условиях то помните:
— Огромный риск повреждения матрицы на не ровной поверхности или банально ее царапина. ( Рис – 8 и Рис 9), а это уже цена нового Телевизора
— Многие модели телевизоров собраны не только на винтах задней крышки, но и на защелках и порой снять эту защелку это огромный риск, чтоб не треснул пластик
— Многие элементы на платах имеют остаточный заряд, даже при выключенном Телевизоре и касание к ним, может привести к удару вас током. А так же к большей неисправности той или иной платы.

Рис – 8 царапина на матрице, Рис – 9 Разбитая матрица

Вывод в данной статье следующий – если вы желаете избежать дорогостоящего ремонта (замена плат, замена матрицы и др.) то обратитесь в сервисный центр Сервисник.

Вас не только проконсультируют по вашей технике, помогут доставить ее и самое главное проведут максимально качественный ремонт с гарантией. Более 7лет опыта только Высшее образование в Технических Институтах.
