Вега-119, жёлтая тройка.
Вега-119 конструктор из детства!
Приобрёл я тут надысь Вега-119 из-за колонок 25АС109, о чём немедля сделал пост.
Ну обороты, ЛПМBRG-диверсия против СССР: это стандартно. Грубо настроил тонарм, определил какое-то неадекватное поведение и стрёмноватый звук. На работе занят, поэтому глаза ломать не стал.
И тут, что вы думаете? Да, наступила суббота и настало время попристальнее взглянуть на масштаб, так сказать, разрушений поцеенда.
Поскольку имеется реципиент с безупречным внешним видом, логично стал готовить для него запчасти от донора с дачи. А тут эта чурчхелла. Но! В усилителе у нежданчика оба канала безупречно. А у той, которая с внешним видом один канал подсдох, видимо, рекапинга и ещё каких-то мер требует.
Покубатурил маленько, как говорят у нас в Урале, и наметил такой план: замена резистора настройки, замена электромотора, чистка, само собой.
Вскрываю пломбу, конечно же.

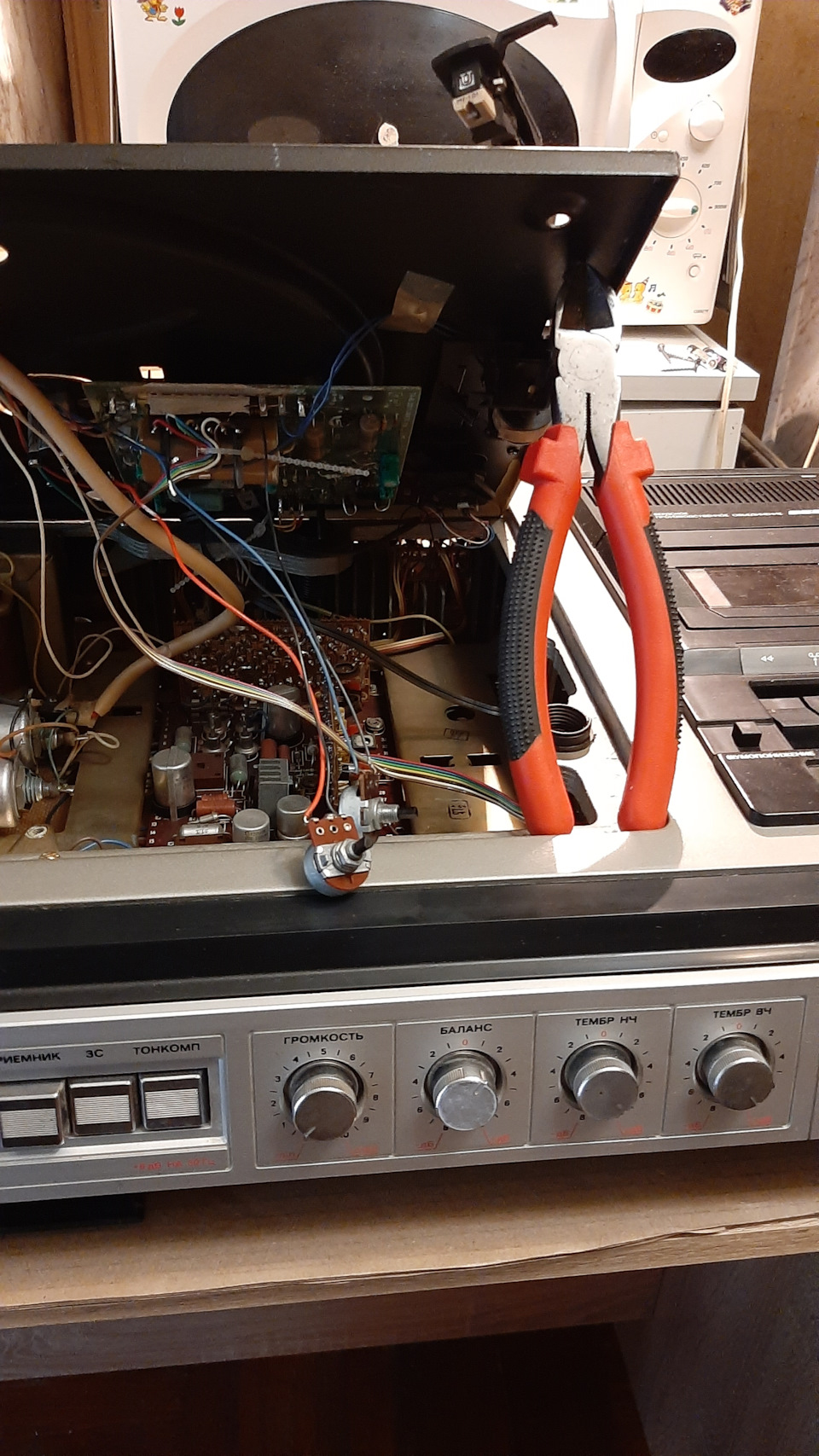

Примеряю новый переменник, всё фотофиксирую. Во избежание, так сказать.

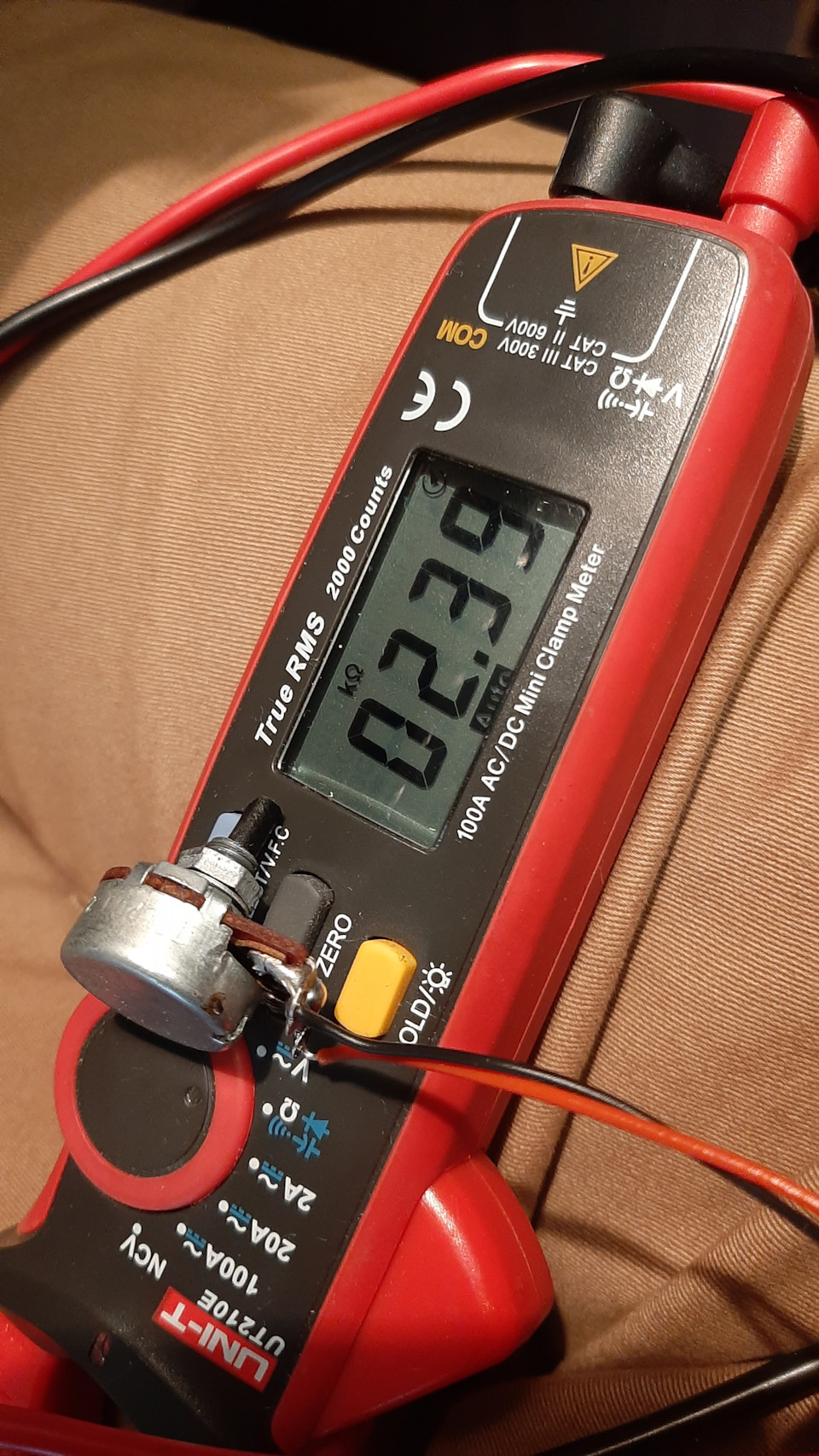

На всякий случай измеряю прибором оба на предмет одинаковости номинала.

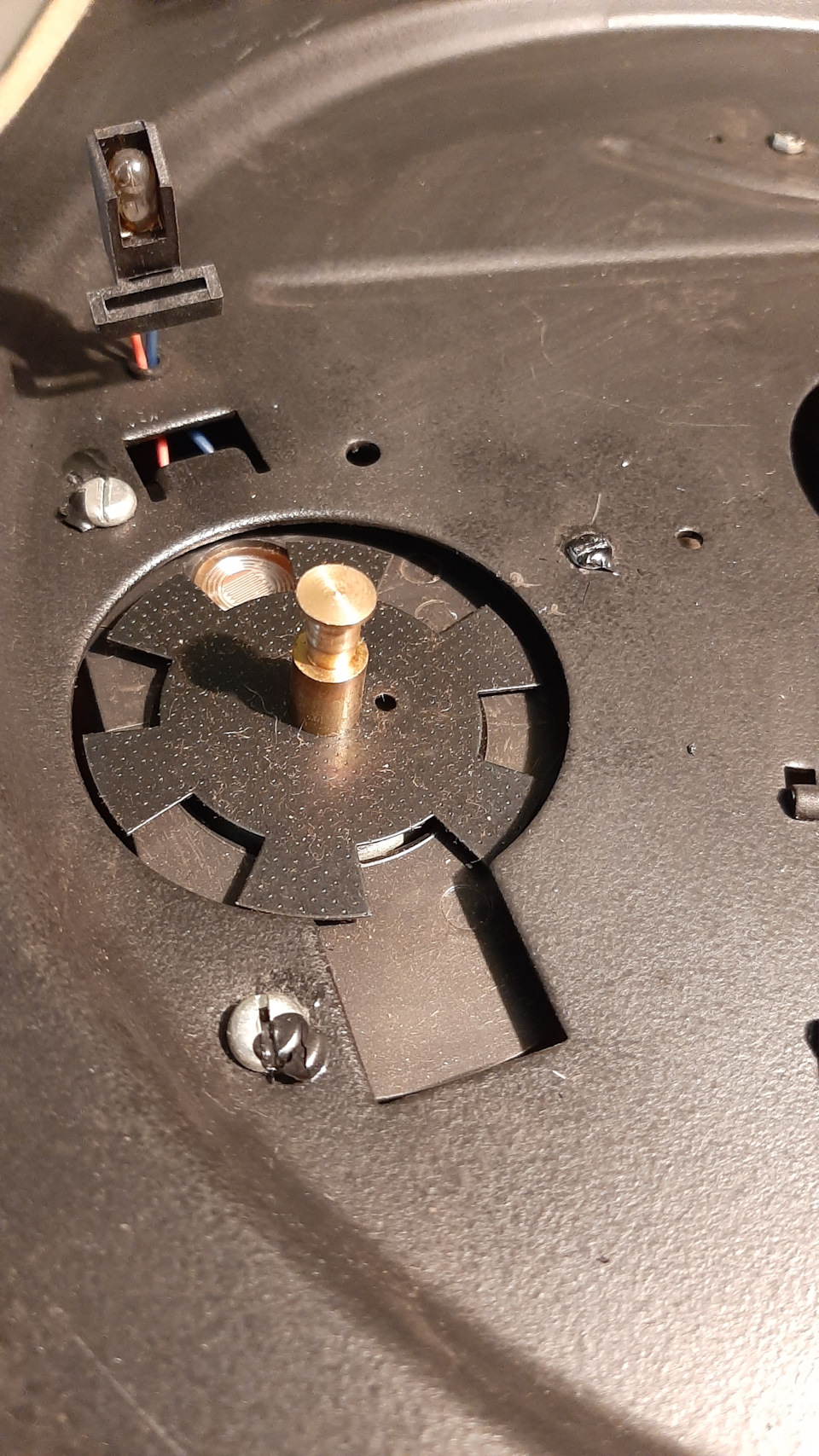

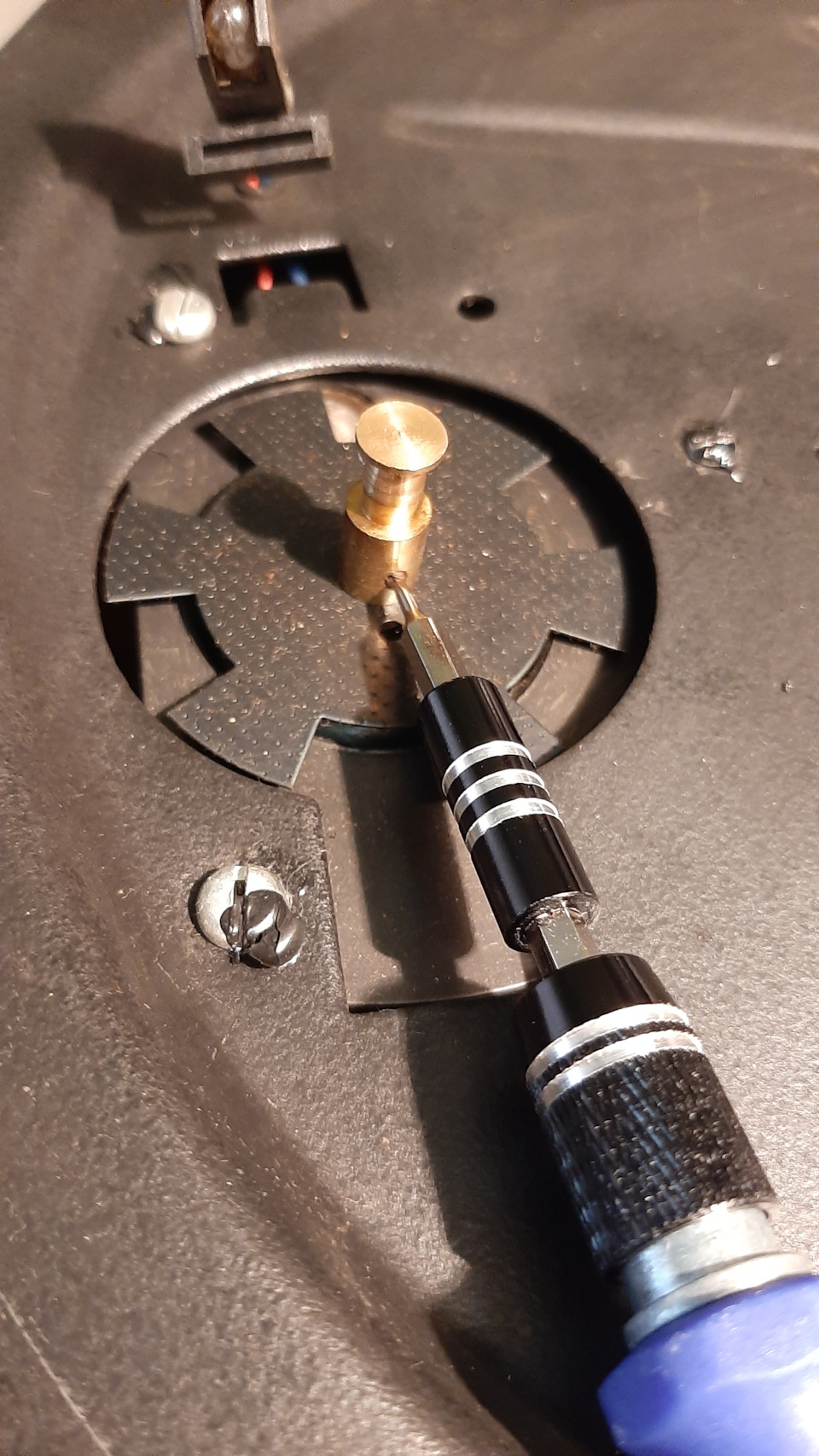

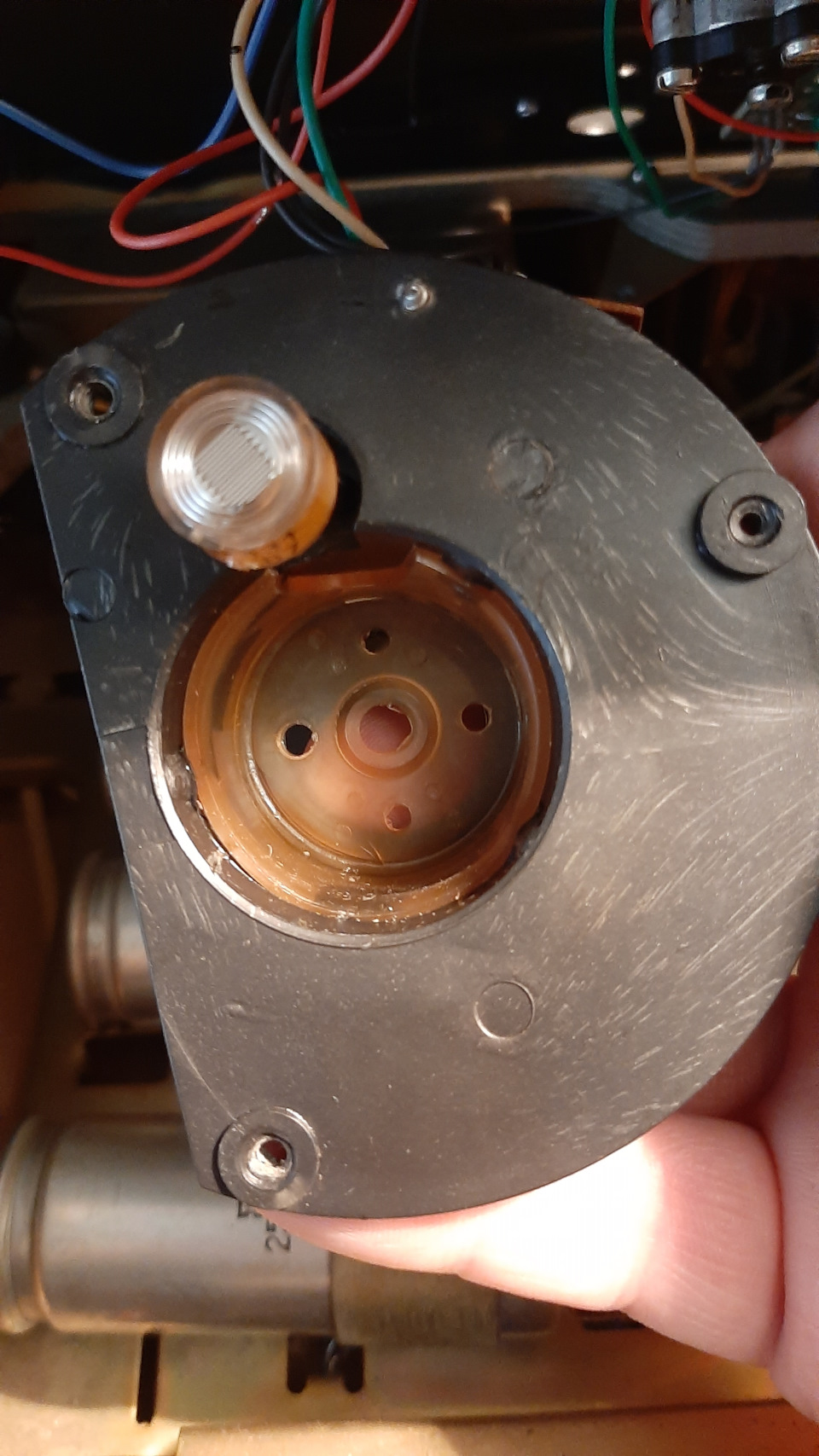

Далее ослабляю крепление моторчика, снимаю крыльчатку.

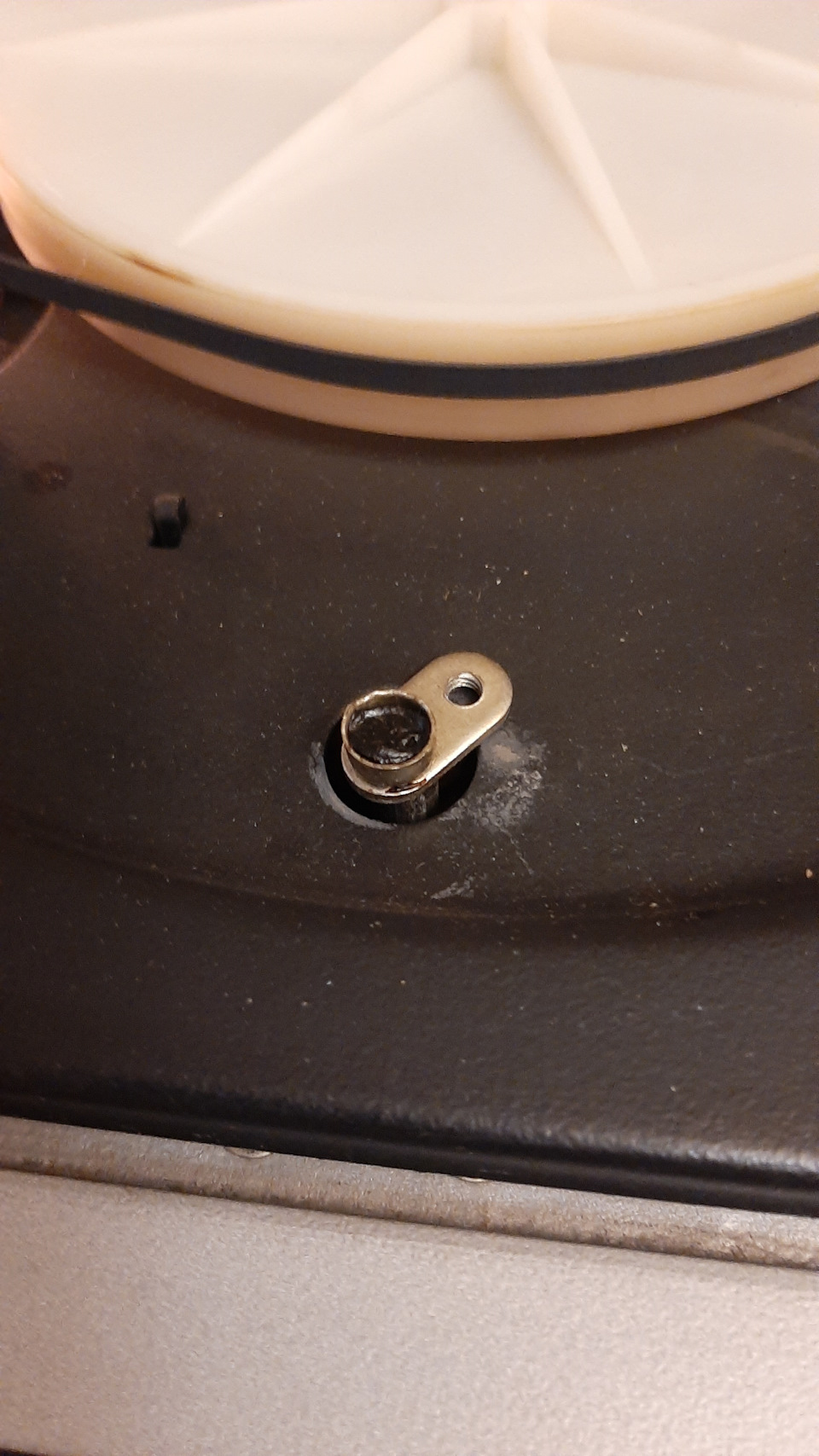

Меняем мотор, не забываем делать много фото в разных ракурсах.

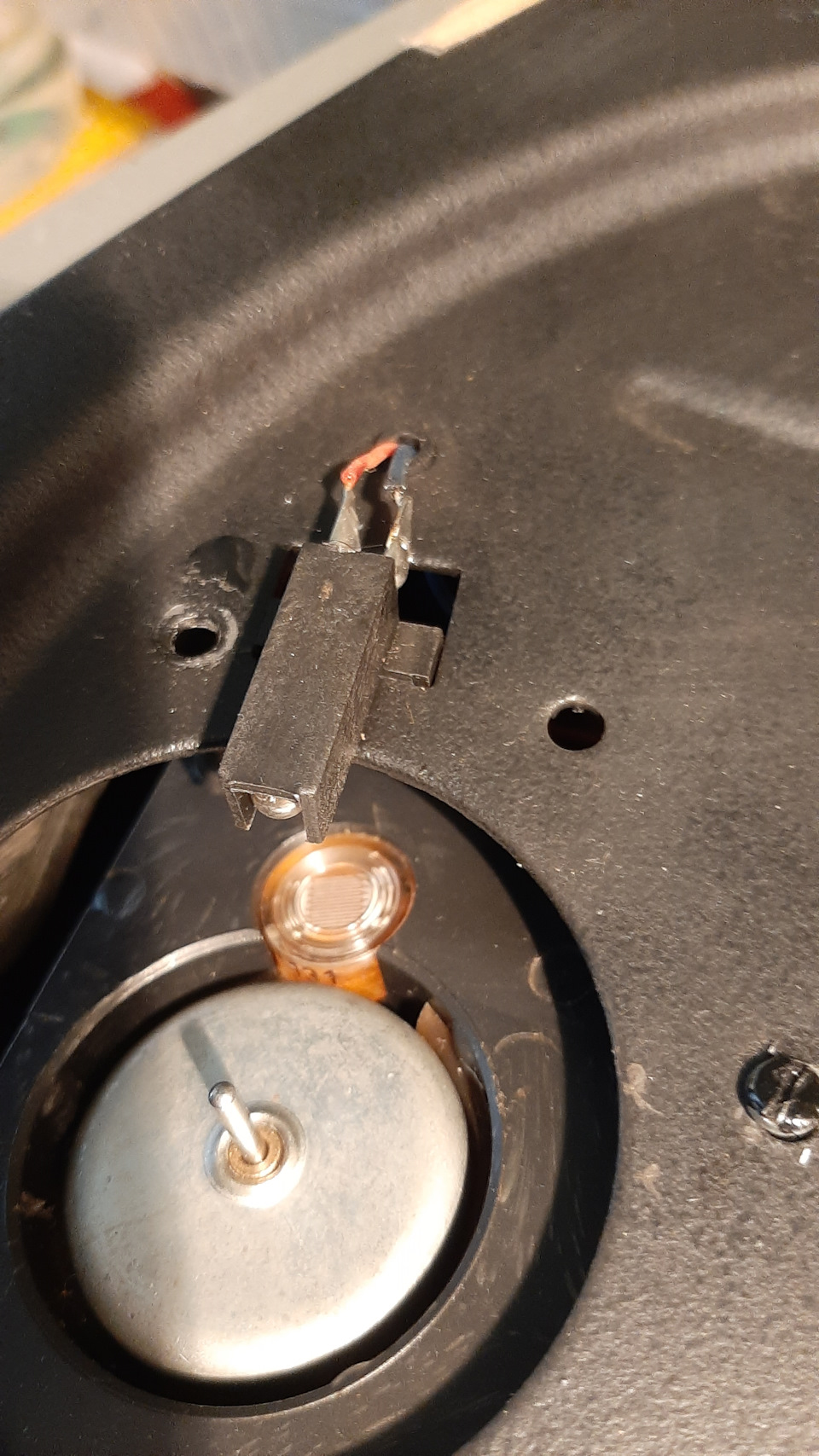

Заодно смотрим фоторезистор.
Ставим всё на место.

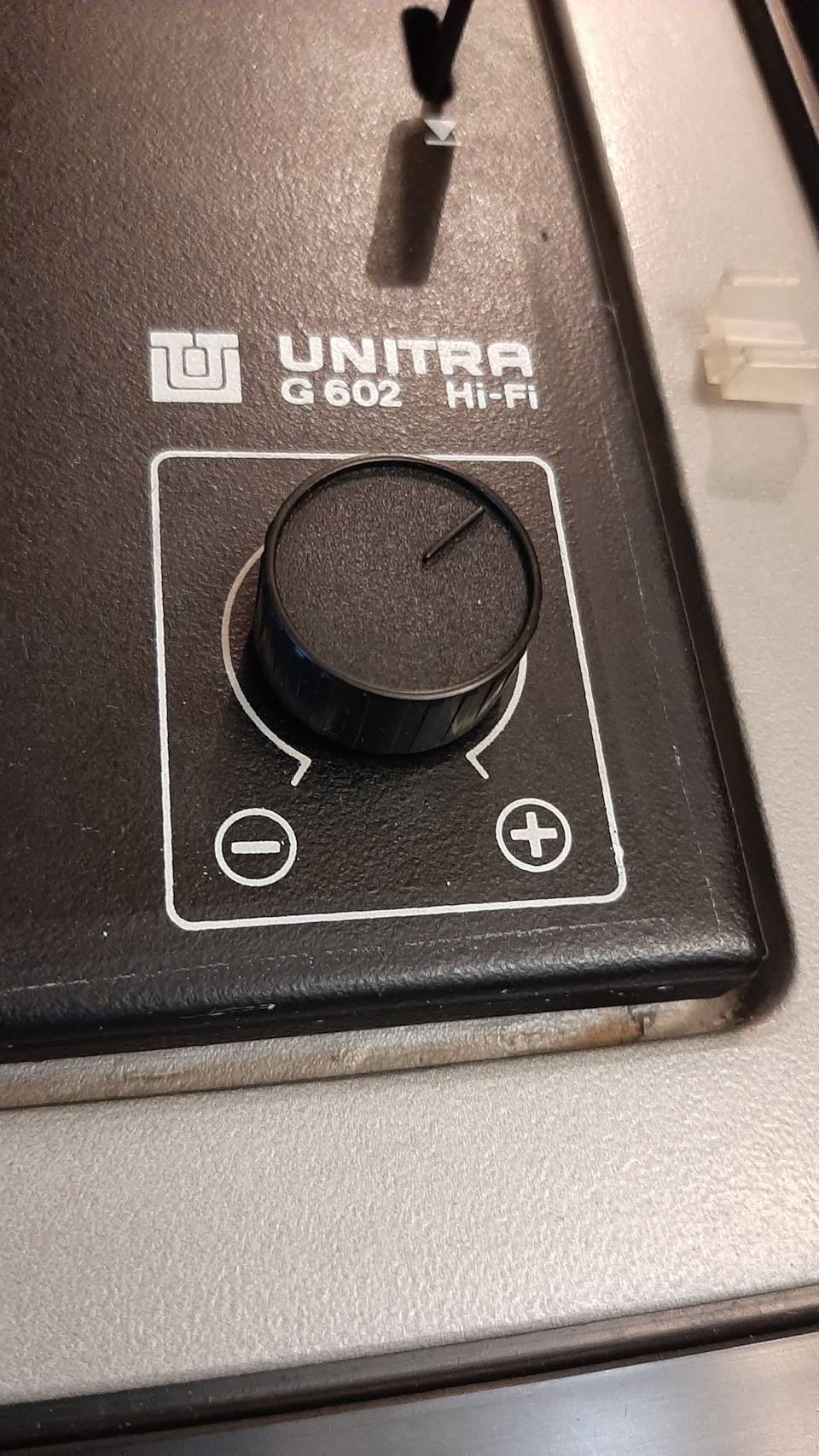

Резистор занимает привычное положение в верхней трети шкалы.

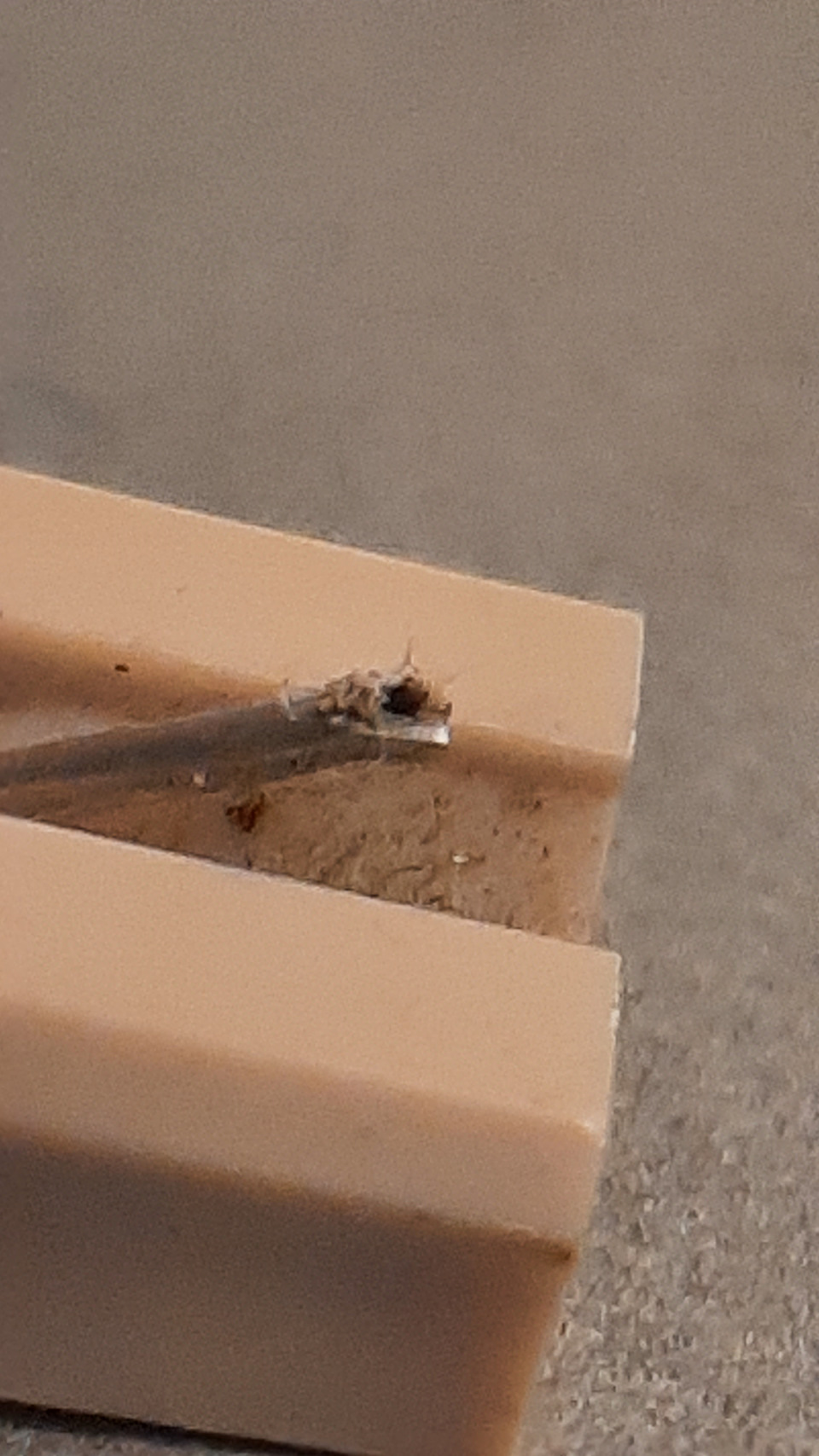

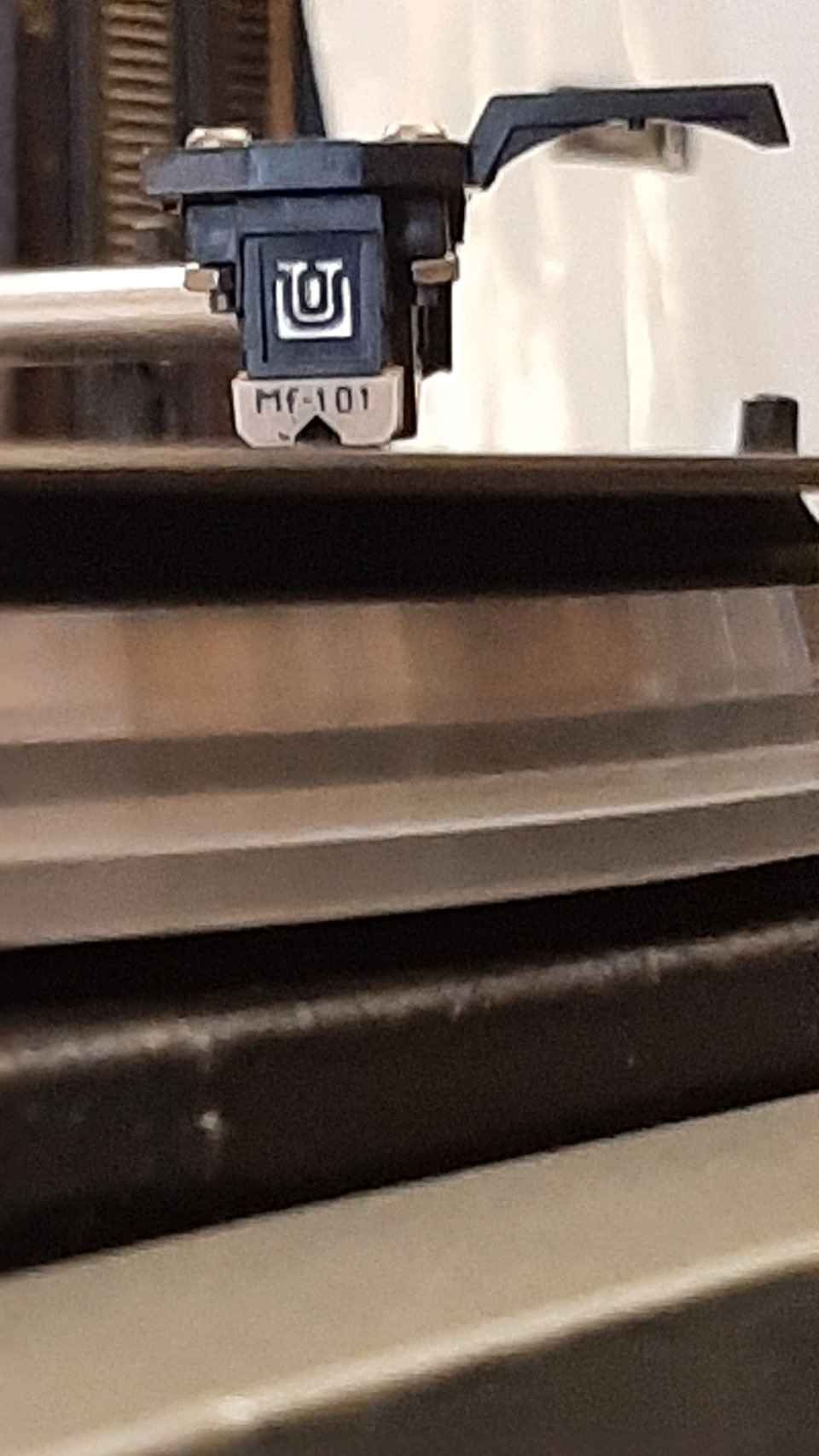

Затем обнаруживаю причину неадекватного поведения тонарма и стрёмного звука — MF101.
Хорошо, что есть тестовая пластинка, которую, видимо, на патефоне крутили.
Иголка в помойку, на её место ещё живая из реципиента.
Очевидно, что тонарм настроен с конвейера ни в дугу, как говорится.

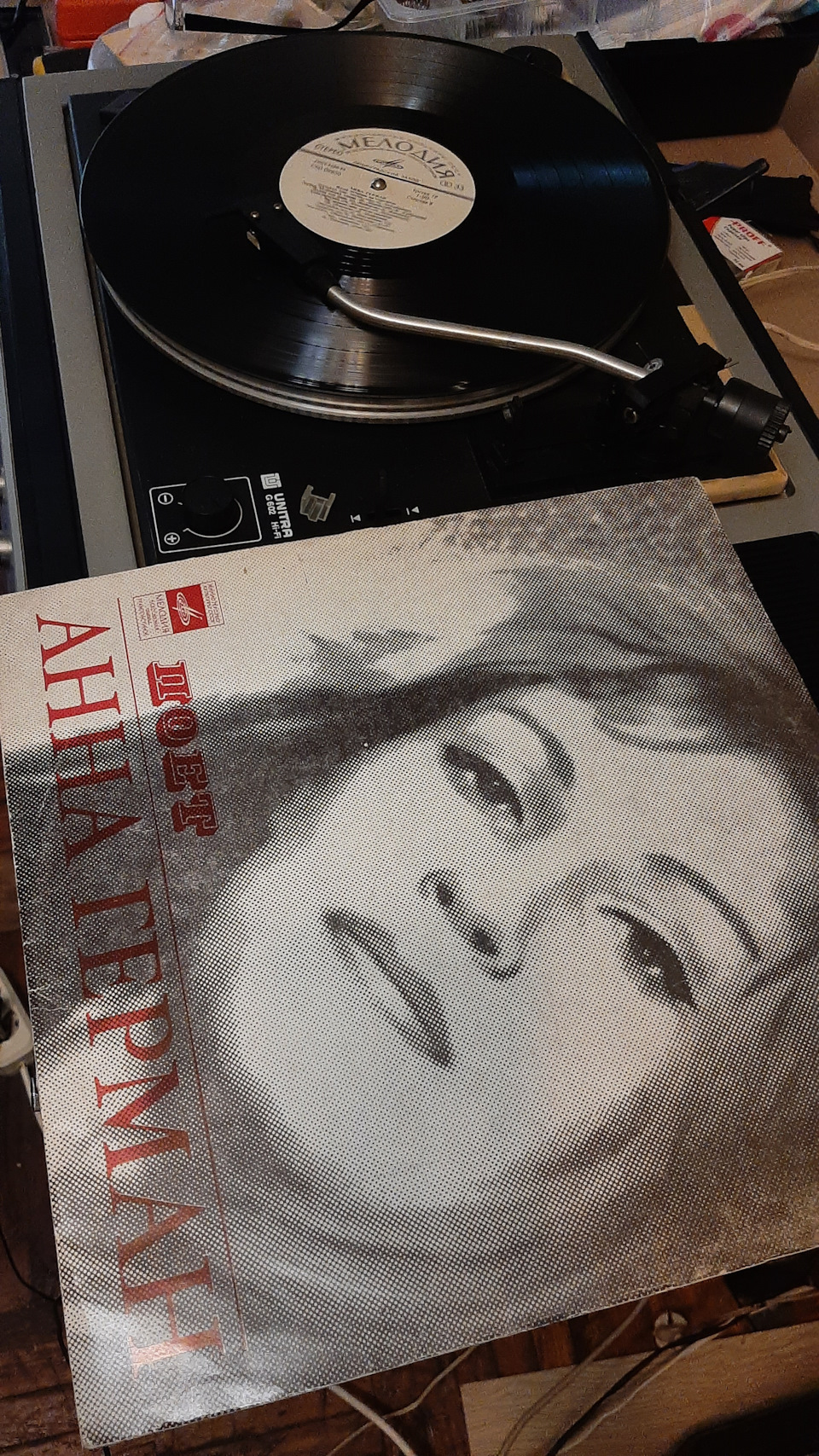

Но, несмотря на такие тонкости, ставим пластиночку и слушаем.
А при чём тут жёлтая тройка, спрсите вы?
Комбо устройство два в одном «Вега 119 Стерео» проигрыватель пластинок + кассетный магнитофон.
Да ни при чём, просто во дворе стояла, понравилась, правда классная?
Описание Вега-119
Конструктивно устройство выполнено из трех блоков – электрофона и пары АС. Корпус деревянный, окрашен. Верхняя панель электрофона закрывается прозрачной крышкой из полистирола. Все органы управления выведены на переднюю лицевую панель, а гнезда для подключения заземления и АС расположены на задней панели.
Все блоки выполнены на отдельных платах из фольгированного гетинакса.
Принципиальная схема и конструкция состоят из:
- А1 – блок коммутации
- А2 – регуляторы
- А3 – электропроигрывающее устройство
- А4 – выпрямитель
- А5 – микрофонный усилитель
- А6, А7 – усилители мощности
- А8.1 – усилитель записи и воспроизведения
- А8.2 – комбинированый
- А9 – коммутация электропроигрывающего устройство
- А10 – шумопонижение
- А11 – механизм транспортирований магнитной ленты
- А12, А13 – акустические системы
Электрофон имеет систему ШП, поиска фонограмм, фильтры ВЧ и НЧ, отключаемую тонкомпенсацию, временный стоп ЛПМ, электронный счетчик ленты, электронный индикатор уровня записи и воспроизведения, регулятор частоты вращения диска со стробоскопом, компенсатор скатывающей силы звукоснимателя, микролифт и автостоп для проигрывателя. ЛПМ – СМ-1 (ВНР) один двигатель, пермаллоевая головка, работа с 2 типами магнитной ленты.
Магнитные головки воспроизведения и записи:
Электродвигатель для транспортирования магнитной ленты:
Польское ЭПУ типа G-602 с электронным управлением частотой вращения диска и магнитоэлектрической головки звукоснимателя Mf-100.
Индикатор представляет собой перобразователь среднего и казипикового уровней сигнала в соответствующее свечение люминисцентного индикатора.
Проигрыватель винила Vega 108 stereo
Перейти к объявлению Пожаловаться. Ru является поисковиком по объявлениям с популярных площадок. Мы не производим реализацию товара, не храним изображения и персональные данные. Все изображения принадлежат их авторам Отказ от ответственности. Следить Следить.
By Dj Fily , March 11, in Для начинающих. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Интересно а как ты можеш судить что усилитель негодный когда ты на вход ничего не подавал? Подай сигнал или пальцем дотронся до входа усилка и послушай есть ли на выходе звук. Надеюсь переменки. Походу усилитель рабочий, а КТ, если заменён на КТ, если они одной проводимости то всё нормально, а транзюки могли и при сборке заменить, темболее что я так думаю что КТ лучше чем КТ
перемещено из Audio-Video Здравствуйте, друзья. Куплю для проигрывателя «Вега Стерео» иглу или голову с иглой, рассмотрю.
Комбинированное устройство Вега-119-стерео | Принципиальные электрические схемы
Магнитоэлектрофон состоит из ЭПУ GС польского производства, кассетной магнитофонной панели, стерео-усилителя, объединенных в одном блоке и двух акустических систем 25 АС КУ имеет систему шумопонижения, поиска фонограмм по паузам, фильтры ВЧ и НЧ, отключаемую тонкомпенсацию, временный стоп ЛПМ, электронный счетчик расхода ленты, электронный индикатор для уровня записи и воспроизведения, регулятор частоты вращения диска со стробоскопом, компенсатор скатывающей силы звукоснимателя, микролифт и автостоп для проигрывателя. Номинальная выходная мощность усилителей 2х10 Вт.
Куплю для проигрывателя «Вега Стерео» иглу или голову с иглой, рассмотрю также вариант покупки другого рабочего проигрывателя или другой, подходящей к Веге иглы. МФ фигня полная это цензурным языком , даже по сравнению с МД ДиДжейская голова, рассчитанная на скретчи, то есть основная задача-не звук приемлемого качества выдать, а что бы игла на реверсе не загнулась А лучше выбросить такое. Много места и безнадежно устаревшее чудо.
Регистрация Вход. Ответы Mail.
Комбинированное устройство Вега 119
Магнитоэлектрофон Вега 119 состоит из ЭПУ G602С, кассетной магнитофонной панели 1 группы сложности производства ВНР (такой же ЛПМ, как в Радиотехнике М201), усилителя, объединенных в одном блоке. Устройство имеет систему шумопонижения, фильтры ВЧ и НЧ, отключаемую тонкомпенсацию, временный стоп ЛПМ, электронный счетчик расхода ленты, электронный индикатор для уровня записи и воспроизведения, регулятор частоты вращения диска со стробоскопом, компенсатор скатывающей силы звукоснимателя, микролифт и автостоп для проигрывателя. ЛПМ типа СМ-1 однодвигательный, пермаллоевая головка работает с двумя типами магнитной ленты. Переключение типа лент — автоматическое.
Номинальная выходная мощность — 15 Вт
при работе ЭПУ не уже 31,5-18000 Гц
при работе магнитофона — 40-14000 Гц
Потребляемая мощность — 80 Вт
Размеры — 610х210х410 мм
Цена — 633 руб. и 637 руб. с демонстрационной пластинкой
