В настоящее время очень популярны MP3-плееры с встроенной флэш-памятью, это очень миниатюрные цифровые индивидуальные средства аудиовоспроизведения, работающие на головные телефоны.
Многие из них кромефункции воспроизведения аудио-файлов, записанных в них посредством персонального компьютера, имеют встроенные УКВ-ЧМ или многодиапазонные цифровые приемники и функцию звукозаписи как от встроенного микрофона, так и от встроенного радиоприемника.
Практически, -аудиоцентр размером с наперсток. Одна проблема, — работают они только на наушники. Для громкого воспроизведения необходим дополнительный внешний УНЧ и акустические системы.
Как вариант, -можно использовать активные «колонки» для персонального компьютера, но недорогие «компьютерные колонки» обычно вообще не знакомы с понятием «качество звука», а более качественные и стоят многократно дороже.
Принципиальная схема УНЧ
Здесь приводится схема самодельного весьма бюджетного стерео-УНЧ с вполне приличным качеством звучания (на уровне недорогого стационарного компактного музыкального центра). Усилитель двухканальный, выдающий по 6W на канал при КНИ на частоте 1000 Гц не более 0,6%. Максимальная мощность 9W на канал.
В усилителе есть аналоговые регуляторы тембра по НЧ и ВЧ, регулятор громкости и стереобаланса. При работе можно пользоваться как ими, так и органами регулировки источника сигнала (МП-3 плеера).
Входное сопротивление УНЧ относительно велико (100 кОм), поэтому если сигнал будет подаваться на вход УНЧ не с линейного, а с телефонного выхода МП-3 плеера может потребоваться создать эквивалент головных телефонов для нагрузки телефонного усилителя источника сигнала. Сделать это можно включив параллельно каждому входу этого УНЧ по одному сопротивлению 30-100 Ом.
Эти сопротивления будут играть роль катушек головных телефонов. Однако, эквивалента нагрузки может и не потребоваться, — все зависит от схемы выходного каскада телефонного усилителя конкретной модели МП-3 плеера.
Рис. 1. Принципиальная схема усилителя НЧ на TDA2003 для смартфона или плеера.
Схема УНЧ показана на рисунке. Она построена на основе двух микросхем TDA2003. Это интегральные УМЗЧ, аналогичные микросхемам К174УН14.
Микросхемы включены по типовой схеме, рекомендованной производителем. Различие только в параметрах ООС — цепей.
Практически микросхема TDA2003 представляет собой мощный операционный усилитель, работающих с однополярным питанием, и коэффициент усиления его определяется параметрами цепи ООС, включенной между инверсным входом и выходом. Здесь тоже самое. В частности изменять коэффициент усиления можно подбором сопротивления R18 или R22 (для другого канала).
Как сделать усилитель звука для телефона своими руками — BBC Russian
Это может потребоваться для корректировки коэффициента усиления под конкретный источник сигнала (изменение чувствительности), а так же, если это необходимо, для выставления равенства чувствительности в каналах (например, с учетом акустической обстановки помещения, где данный УНЧ будет работать). Впрочем, для регулировки соотношения усиления в каналах есть регулятор стереобаланса на переменном резисторе R8 которым регулируется соотношения шунтирования полу-резисторов сдвоенного R7 (регулятора громкости).
Входной сигнал поступает через два разъема L и R. Это «азиатские» разъемы. Для подключения к выходу МП-3 плеера нужно сделать кабель, — на одном конце соответствующий телефонный штекер, на другом два «азиатских» штекера. Со входа сигнал поступает на пассивную схему регулировок.
Сначала регулятор тембра по ВЧ (R1) и НЧ (R6). Затем регулятор громкости на сдвоенном переменном резисторе R7 и регулятор стереобаланса R8.
Со схемы регулировки сигналы каналов поступают на два УМЗЧ на микросхемах А1 и А2.
Усилитель ЗЧ для мобильного телефона
Предлагаю схему простого стереофонического усилителя для мобильного телефона, нетбука или ноутбука , в которых имеется выходное гнездо для подключения наушников. Питается усилитель от четырёх пальчиковых батареек по 1,5 в. Выходная мощность около 2вт. Потребляемый ток в режиме покоя составляет около 12 мА.
Рассмотрим работу схемы на примере левого канала усилителя: На транзисторах VT1 и VT2 собран усилитель мощности по двухтактной схеме. Напряжение смещения на их базы подаётся через резисторы R1 и R2. Диоды VD1 и VD2 служат для стабилизации режима работы этих транзисторов и поддержания оптимального тока покоя, который составляет 4…6 мА. Конденсатор C1 служит для гальванической развязки входа усилителя. Нагружен усилитель на динамическую головку ВА1. При наладке в указанную на схеме точку в разрыв следует подключить миллиамперметр и измерить ток покоя. Если он отклоняется от нормы следует подобрать экземпляры диодов VD1 и VD2.
Детали: Транзисторы КТ814 заменим на КТ816, КТ835. КТ815 заменимы на КТ817, КТ805. Диоды можно поставить КД522, КД105 или аналогичные. Выключатель питания с парой контактов. Скачать печатную плату в формате Sprint-Layout вы можете ниже
Список радиоэлементов
Прикрепленные файлы:
- mobile_amp.rar (10 Кб)
Теги:
Гильванов Альберт
Опубликована: 2012 г.
0
0
Вознаградить Я собрал 0 0
Оценить статью
- Техническая грамотность
Оценить Сбросить
Средний балл статьи: 0 Проголосовало: 0 чел.
Для добавления Вашей сборки необходима регистрация
0
Денис 06.03.2014 17:33 #
А на сколько вольт С1, С2?
0
Tokarr88 06.03.2014 22:11 #
На 10 вольт и выше.
0
maksimmm 24.05.2018 21:00 #
Транзисторы кт816а и кт817а подойдут?
0
Romario 10.03.2019 18:06 #
Написано же, подойдут.
0
Даня 28.07.2023 17:20 #
Собрал, динамики подключил с сопротивлением 4 Ома и мощностью 3 ватта. Работает, только звук довольно тихий. На телефоне громче будет
Discovery V8
1999-2024 Сайт-ПАЯЛЬНИК ‘cxem.net’
При использовании материалов сайта, обязательна
ссылка на сайт ПАЯЛЬНИК и первоисточник
МИНИАТЮРНЫЙ УСИЛИТЕЛЬ ДЛЯ ТЕЛЕФОНА
Всем доброго времени суток! Позвольте представить вам проверенный микроскопический усилитель для мобильного телефона, схема которого достаточна простая – её может осилить даже начинающий радиолюбитель. Основа устройства – микросхема AT4871 (её аналог – LM4871). Цоколёвка и принципиальная схема:
Преимущества этого усилителя: достаточно малые размеры и выходная мощность до 1.5W на нагрузке 4 ома, при восьмиомной нагрузке радиатор можно не вешать, а на 4 ома желательно разместить хотя-бы небольшую алюминиевую пластину, так как ток на микросхему поступает порядка 0.5А в пиках громкости. Хочу заметить, радиатор нужен чисто символический, не нужно вешать кило алюминия на фланец микросхемы. Суммарные нелинейные искажения плюс шум – 0.25 %. Минимальное напряжение питания LM4871 – 2В.
↑ Первый пуск, корректировка схемы
Заработало сразу! А такое случается редко со схемами из интернета, по крайней мере у меня.
Собирал я все на работе, где есть цифровой 4-канальный осциллограф, генератор сигналов специальной формы, ну и конечно качественный 4-х канальный источник постоянного тока.
Всем этим оборудованием я не преминул воспользоваться, прогнал синус, полоса пропускания усилителя широкая. АЧХ линейна ~ 10 Гц до 100 КГц. Форма синуса на выходе усилителя идеальна. Ради интереса посмотрел, как усилитель справится с меандром — прекрасно, начиная примерно с 200 Гц идеально ровная «полочка»! К сожалению осциллограмм я сохранить не догадался. Самовозбуждения нет, постоянки на выходе нет (0.6 мВ, 0.4 мВ по каналам).
Можно подключать наушники! Запас громкости огромен (надо уменьшить коэффициент усиления по напряжению), есть фон, обусловленный низким сопротивлением тестовых наушников (об этом предупреждал автор схемы). Резистор на 100 Ом последовательно с нагрузкой — фон исчез как понятие (разумеется и часть выходной мощности тоже). Но усилитель работает от очень качественного источника питания, посмотрим, как будет работать от своего собственного.
Немного собственно о звуке. Сразу заметил разительные изменения в низкочастотном спектре, бас не просто стал глубже, появился объем, барабаны не то что слышно — их чувствуешь! Но в общем и целом звук мне показался абсолютно нейтральным, мониторным, как говорится. Хотя мои низкоомные наушники отлично раскачиваются встроенным смартфонным усилителем, звук этот не идет в сравнение с пропущенным через внешний новый устлитель. Однако замечу, проект разрабатывался на будущее, совсем не для этих головных телефонов!
Вроде бы работало все отлично, но мучил меня один вопрос, а именно: насколько качественно работает пара транзисторов на выходе схемы. Ведь возможные искажения могут отсутствовать из-за глубокой оос операционника? Долой ОУ тестирую отдельно выходной каскад без всякой ОС. Осцилограммы ниже:
Рис.3 Осцилограммы для 20 Гц и 1 МГц. Зеленый вход, желтый выход
Как видите, каскад отлично работает и смещение напряжения, создаваемое диодами, вполне достаточно для компенсации нелинейности. Я успокоился и оставил выходной каскад как есть.
Но кое-какие изменения я все же внес. Измененная мною схема приведена ниже (рис.4). Усилитель стал лучше обрабатывать сигналы сложной формы (прямоугольник, пила), по моему разумению если такие сложные сигналы будут меньше искажаться схема только выиграет (возможно я заблуждаюсь).
Уменьшил коэффициент усиления до 12, этого вполне достаточно, а искажения в теории меньше. Добавил возможность переключения между режимами низкоомная/высокоомная нагрузка (переключатель S1). Добавил возможность уменьшить полосу пропускания, впаяв конденсаторы С5, С6 (для NE5532 не требуется).
Емкость электролитов в питании увеличил. Ну и наконец, если вдруг на выходе усилителя висит постоянка > 10мВ, желательно поставить электролиты С15, С17, они заодно спасут наушники, при внезапном выходе из строя самого усилителя. На звук они если и влияют, то очень не значительно – я их точно не слышу (лучше если эти конденсаторы будут Low ESR, но и обычные подойдут).
Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.
Рис. 4 Откорректированная под себя схема усилителя
Свою же печатку я тоже подправил, вот финальная версия — рис.5. Все транзисторы поставил под один радиатор (все равно не греются сильно), освободил место под свои доработки.
Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.
Рис.5 Финальная версия печатной платы усилителя
Две черные дорожки находятся с обратной стороны платы (я их вырезал ножом после травления и сверления). Плата получилась двухслойной по другому нормально не разводилось, размер 90х110 мм.
↑ Блок питания
Схему блока питания (рис.6) нашел здесь у Ti Kan . Мощность блока питания излишня для этого проекта, но я выбирал с запасом на будущее (возможно в этом же корпусе соберу другой усилитель). Никто не мешает взять трансформатор поменьше, по моим прикидкам на 5Вт самое то.
Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.
Рис.6 Схема блока питания
Сразу возникло несколько вопросов:
— почему нет пленочных или керамических конденсаторов в выпрямителе?
— есть ли реальная польза от конденсаторов в параллель диодам моста?
— с какой целью выбраны именно такие номиналы резисторов в обвесе стабилизаторов?
Соберу — увижу, подумал я. Ну в общем – не фонтан. Как я и думал без пленочных конденсаторов в выпрямителе никуда, конденсаторы в параллель диодам в теории снижают уровень ВЧ помех, но и без них не плохо, разницы я не заметил ни на слух, ни по приборам. А вот работа схемы включения стабилизаторов мне понравилась, надо взять на заметку. При подключении усилителя прослушивался фон 100 Гц. Не буду размусоливать свои эксперименты, конечная схема блока питания, с моими корректировками (рис.7)
Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.
Рис.7 Схема блока питания с моими корректировками
Теперь блок питания меня устраивает, фон из наушников ушел. При максимальной нагрузке (1А по обоим плечам) напряжения на выходе стабилизаторов просаживаются на 10 мВ.
Моя печатка на рис. 8
Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.
Рис. 8 Печатка блока питания
Готовый к работе блок питания установленный на шасси представлен на рис.9.
Рис. 9 Блок питания усилителя
Немного о конструкции. Слепыш БП изготовлен из двухстороннего 3-х мм стеклотекстолита, т.к после травления дорожек на обратной стороне осталась медная фольга, решил её не отдирать (противное занятие), будет дополнительная экранировка. Радиатор на два стабилизатора один, опять же от старой материнской платы. В правой части платы присутствует разъем для подключения голубого светодиода (для светодиодов другого цвета нужно уменьшить номинал резистора R1 см. рис. 7). Выходные напряжения выводятся через провода, впаянные непосредственно в плату (синий жгут рис. 9). Трансформатор прикручен к плате шпилькой М6. Размер платы 90х200 мм.
Усилитель звука для телефона из радио
Для данной самоделки нам нужен магнитофон, радио или даже автомобильная магнитола. Так же нам нужен провод от наушников со штекером 3.5 мм.

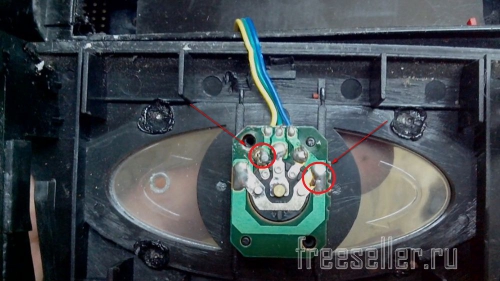

Всё что нам нужно это припаять провод со штекером к регулятору громкости магнитолы или радио.
Методом «тыка» очень легко можно найти, куда паять.
В итоге мы имеем качественный звук с нашего телефона на магнитоле.
На своём опыте в данный момент такая конструкция сделана на магнитофоне (на видео он) который стоит в гараже, так же к нему подключена обычная колонка и на выходе громкая музыка. Ваша магнитола служит в качестве усилителя. Ах да, чтобы это работало нам нужно на магнитофоне включить радио или касетник. Так же эту самоделку я практиковал на автомобильной магнитоле, которой 25 лет! Магнитола стояла на Москвиче и, по-моему, даже отечественного производства! Припаяв шнур, с разъёмом 3.5 мм магнитола работала от телефона.
Самодельный блютуз-усилитель D класса на китайских модулях.
Всем привет.
Давно ничего не писал. Просто давно ничего не делал. Машина ездит. Что ещё надо? Придёт тепло будем что-то ремонтировать. А пока занимаюсь побочными делами, не связанными непосредственно с функцией передвижения.
Старожилы наверное помнят, что есть у меня маленькое хобби, что-то помастерить с паяльником в руках. Вот и этой зимой что-то зачесались руки. Решил немного улучшить звук, собрать усилок D класса на основе готовой платы. Рынок предлагает массу вариантов таких усилков. Но почти все они двух- или трёхканальные. Мой друг технарь посоветовал мне вот такую плату на 5 каналов.
У него такая же. Летом во время отдыха на природе он нас развлекал с помощью этой платы, по этому я знал как она работает. По характеристикам: четыре канала по 50 ватт и один низкочастотый 100 ватт при напряжении 24 вольта. Всё это работает на базе трёх чипов TPA3116d2. На плате встроенный блютуз-модуль. Четыре регулятора громкости: 1-саб, 2-одна пара, 3-вторая пара, 4-общая громкость.

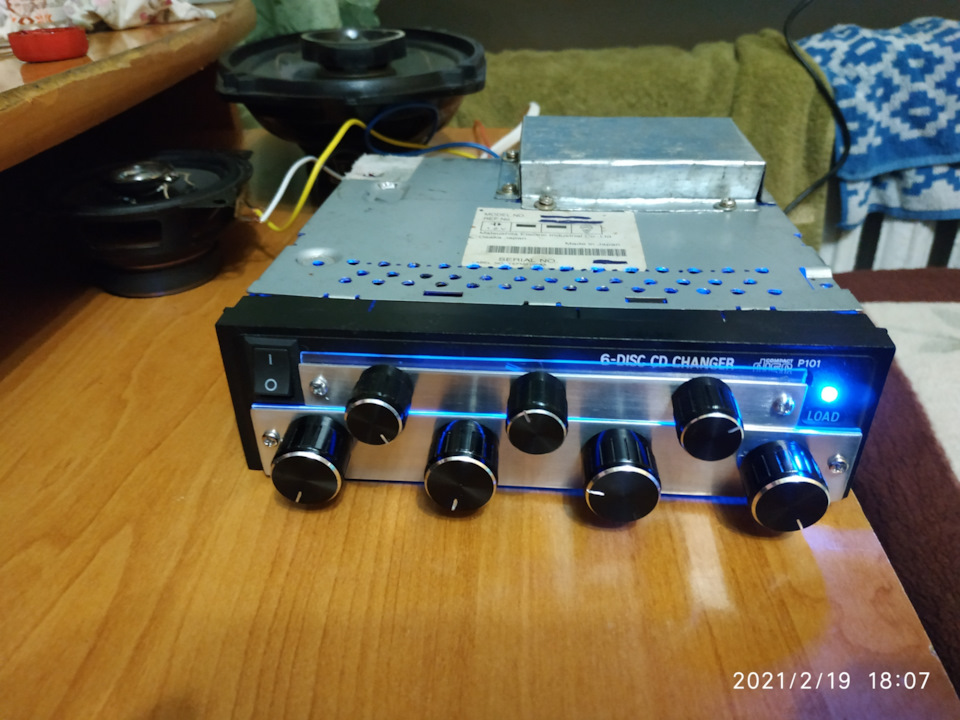

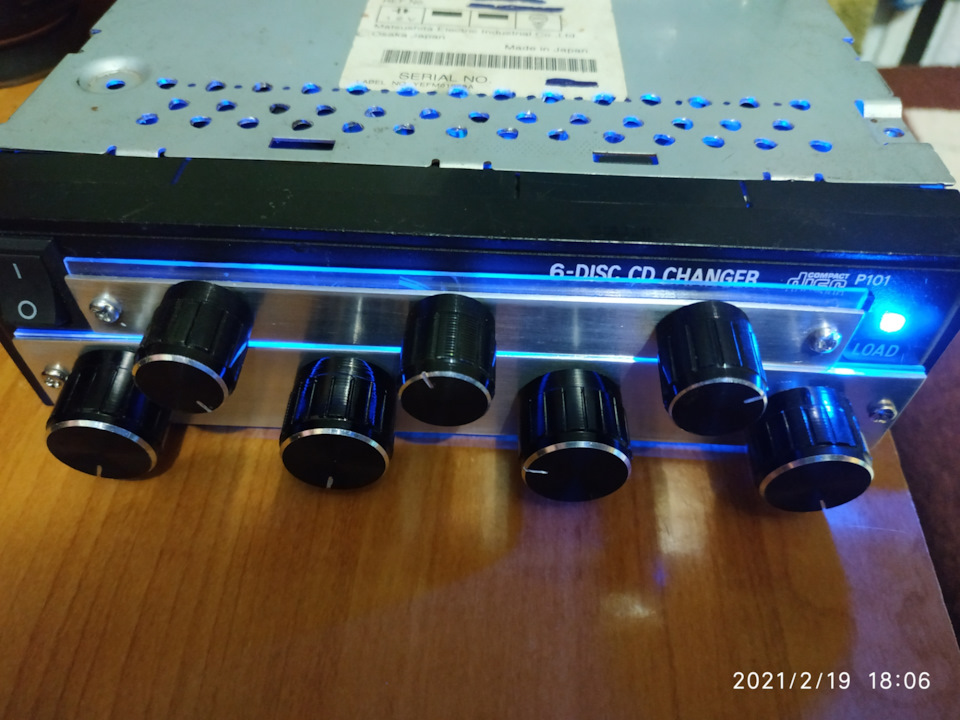

Вариантов исполнения было много. Конечный вариант результат длительной работы (около двух месяцев неспеша), раздумий, переделок и доработок. Основной задачей было разместить в передней панели по этому в качестве корпуса решил использовать корпус магнитолы. У меня подходящего не было по этому поспрашивал у знакомых. Один друг предложил мне свою ненужную магнитолу, которая у него давно заменена на новую с юсб. Но магнитола JVC оказалась просто в отменном состоянии. Решил её поставить вместо моей китайской развалюхи с выездным экраном (игрушка совершенно бесполезная и даже неудобная). Но корпус таки нужен. Тут я вспомнил, что у меня среди хлама валяется ненужный сидичейнджер на 6 дисков.

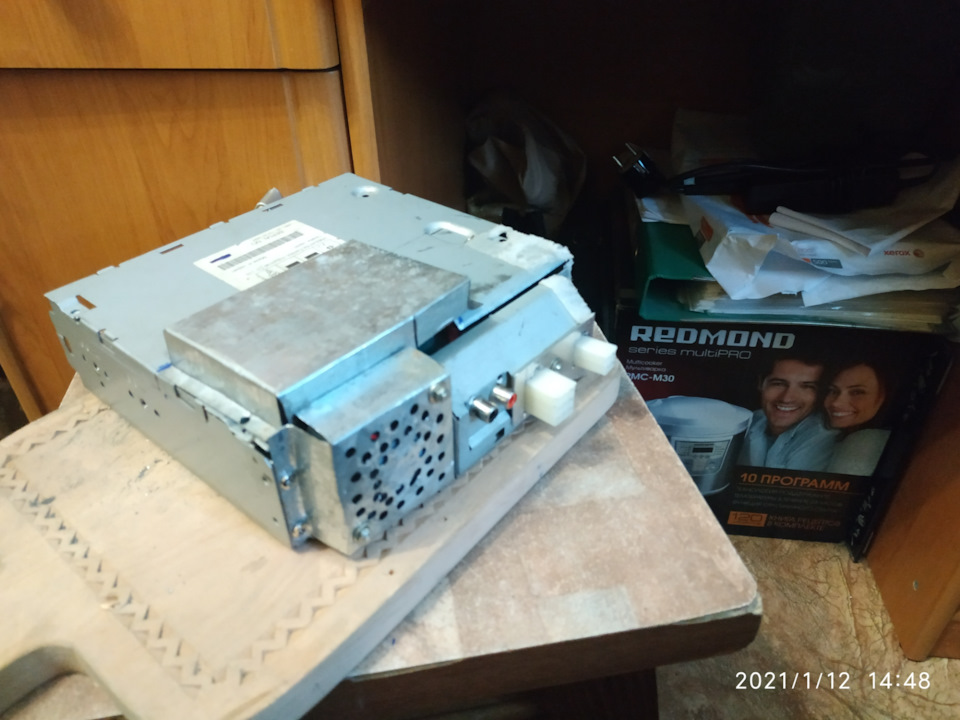

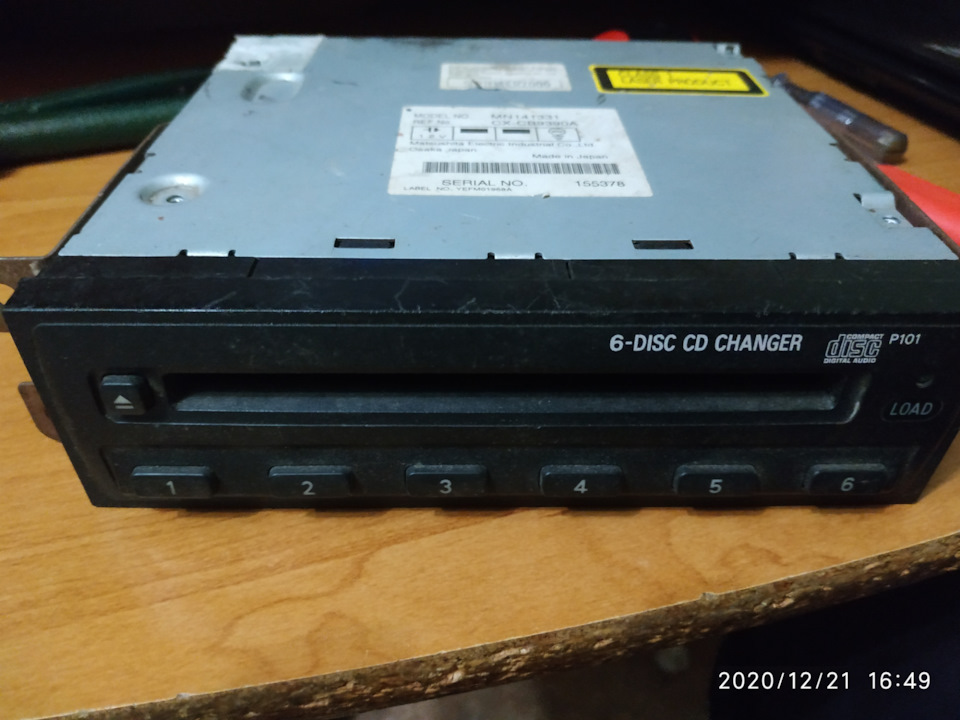

Короче выбрасываю все внутренности и начинаю строить изделие. Под этот проект приобрёл себе шуруповёрт и гравер (типа подарок себе на ДН).

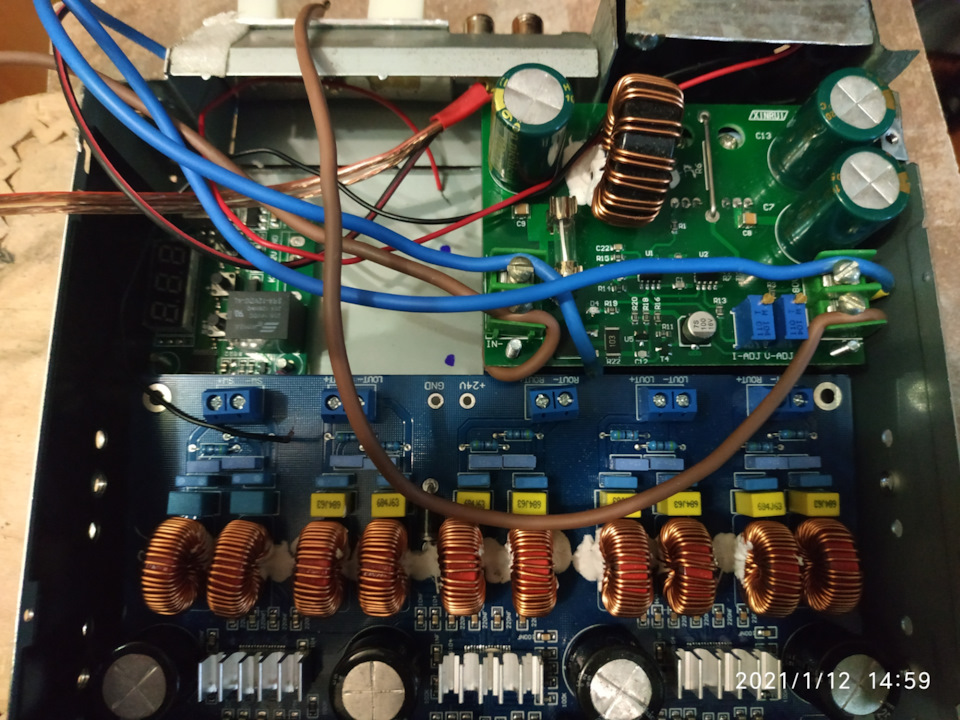

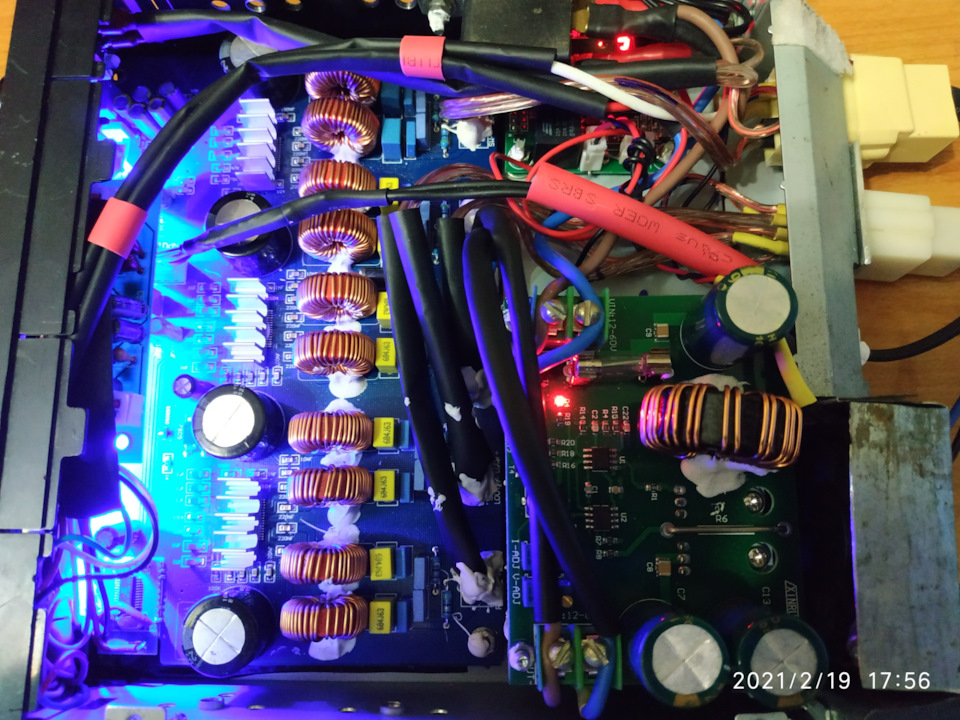

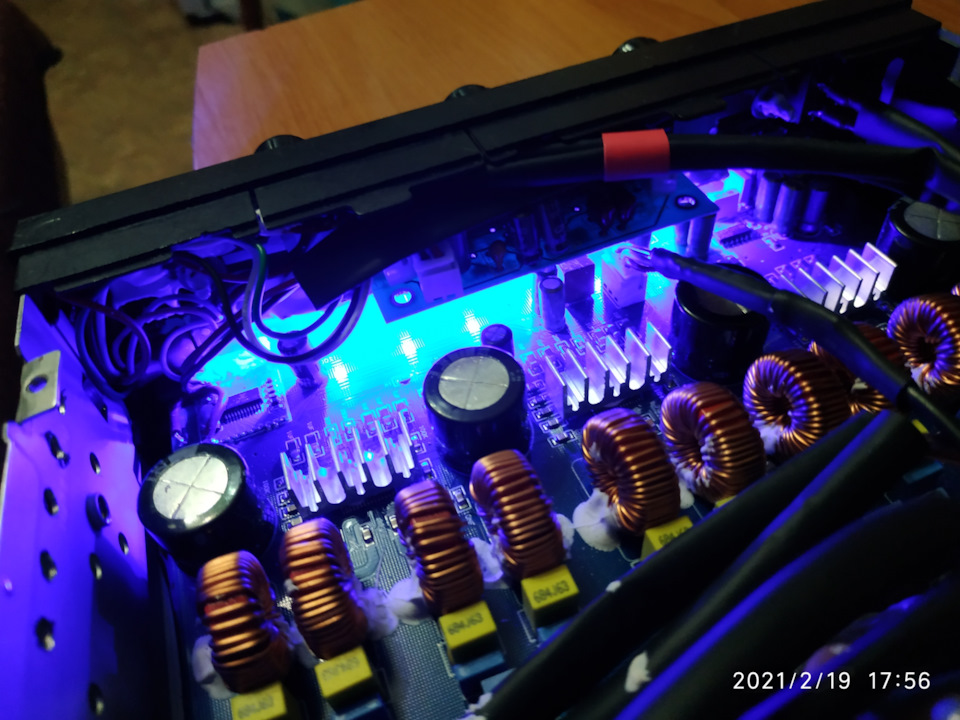

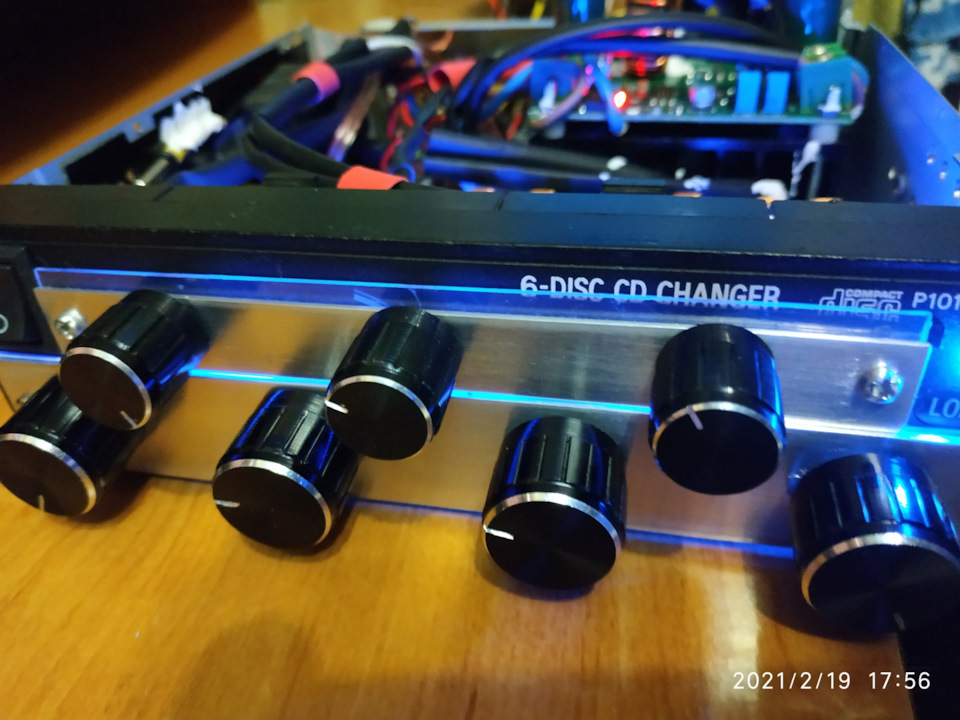

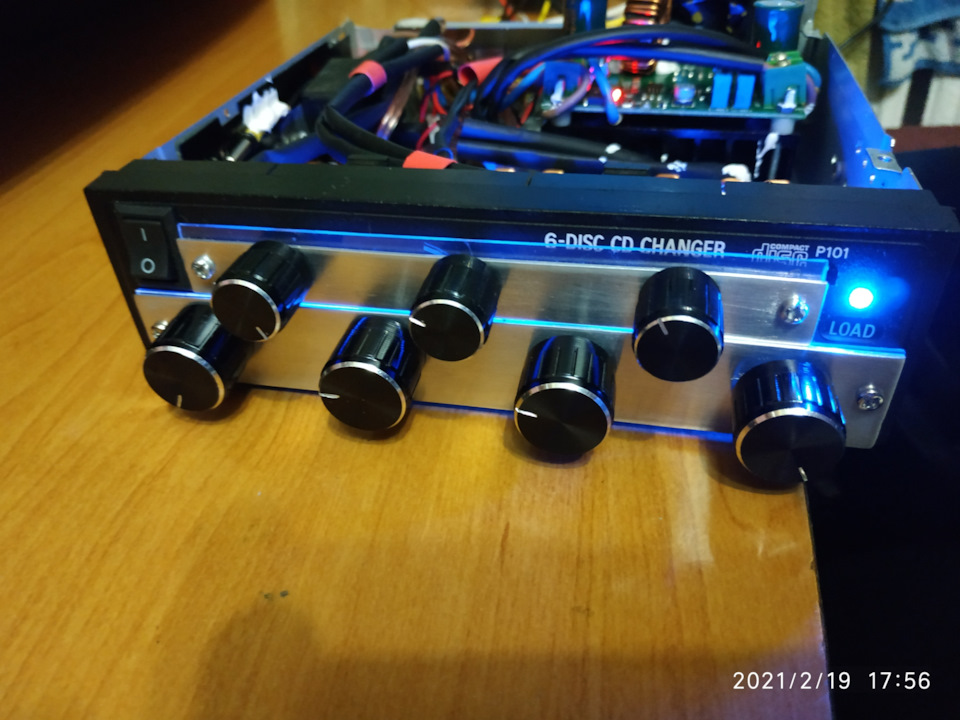

Что внутри?
Усилок работает и от 12 вольт. Но понятное дело не на полную мощность. По этому ставим повышающий преобразователь. И это была моя первая проблема. Инвертор нужной мощности оказался слишком большим и не влазил в корпус. Пришлось делать колпак в крышке. Также на всякий случай решил сделать дополнительное охлаждение через термодатчик и цифровой термоконтроллер. Выставил включение при 60 градусах, а выключение 45. Не знаю будет он включатся или нет. Но пусть будет. Радиаторы усилка греются очень слабо, а инвертор как оказалось не греется вообще (можно было обрезать радиатор и не городить колпак). Но возможно летом в жару охлаждение пригодится.

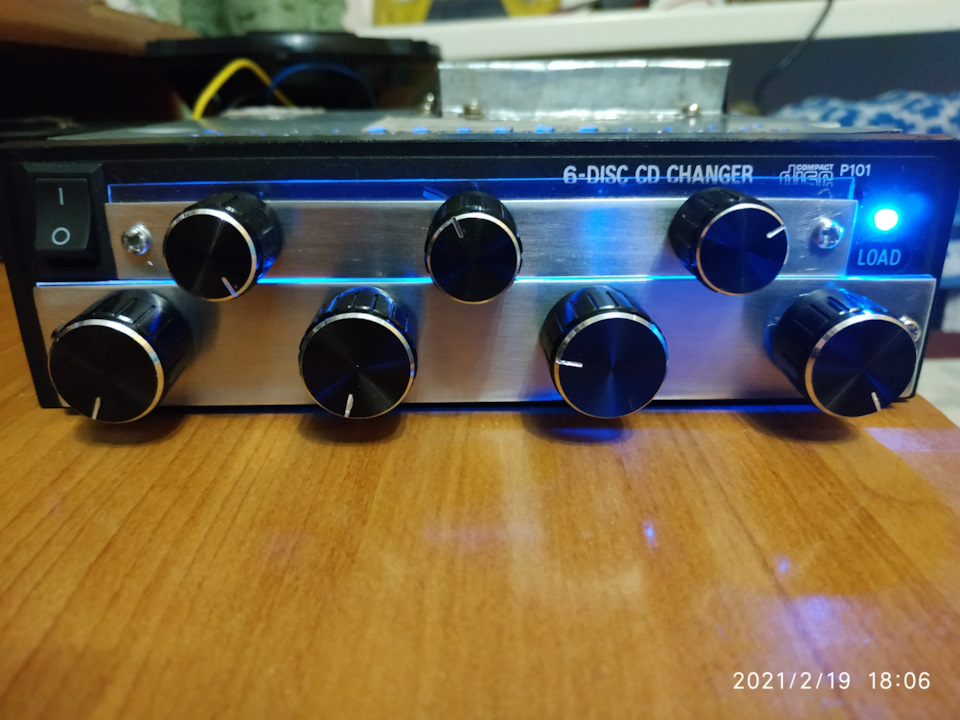

Для управления частотами установлен простой трёхполосный тембрблок.

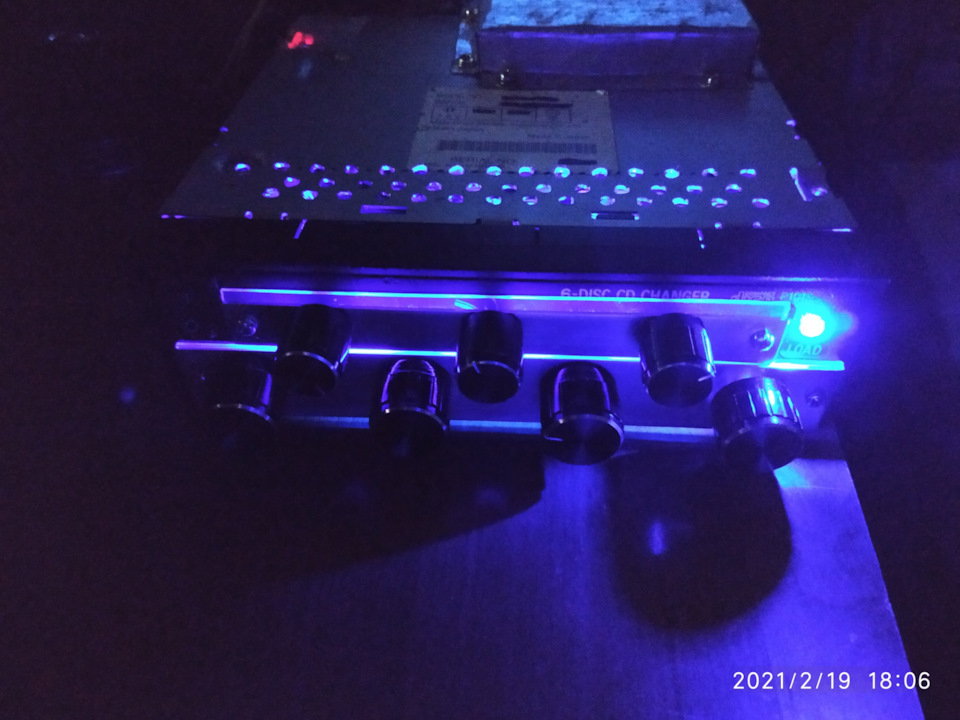

Всё это внедрялось достаточно долго, с переделками (важен не только результат функциональный но и внешний вид. Передняя панель делается на алюминиевых пластинах. На крутилки подбираются красивые колпачки. Так как я любитель подсвечивать всё синим делаю под пластинки подложку из прозрачного пластика. Подсвечиваю синими светодиодами. В темноте выглядит шикарно!).

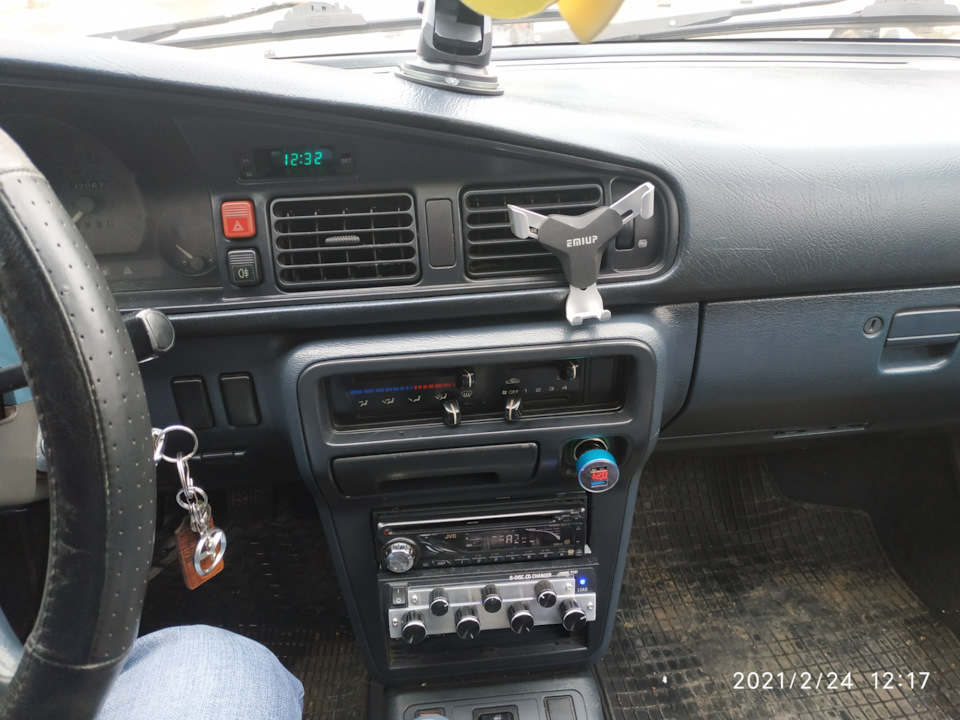

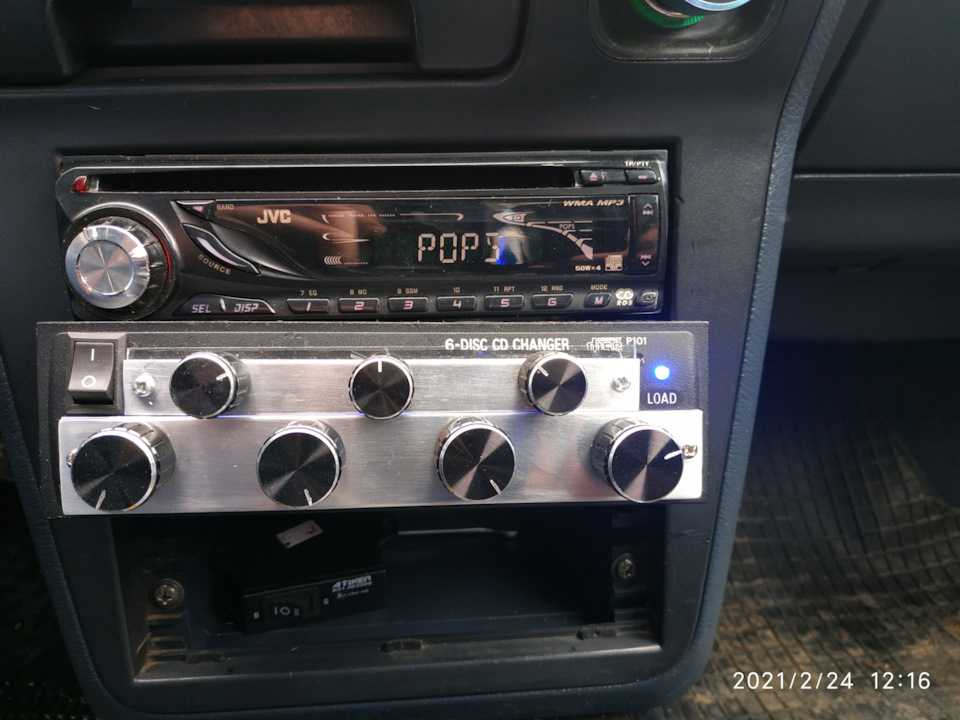

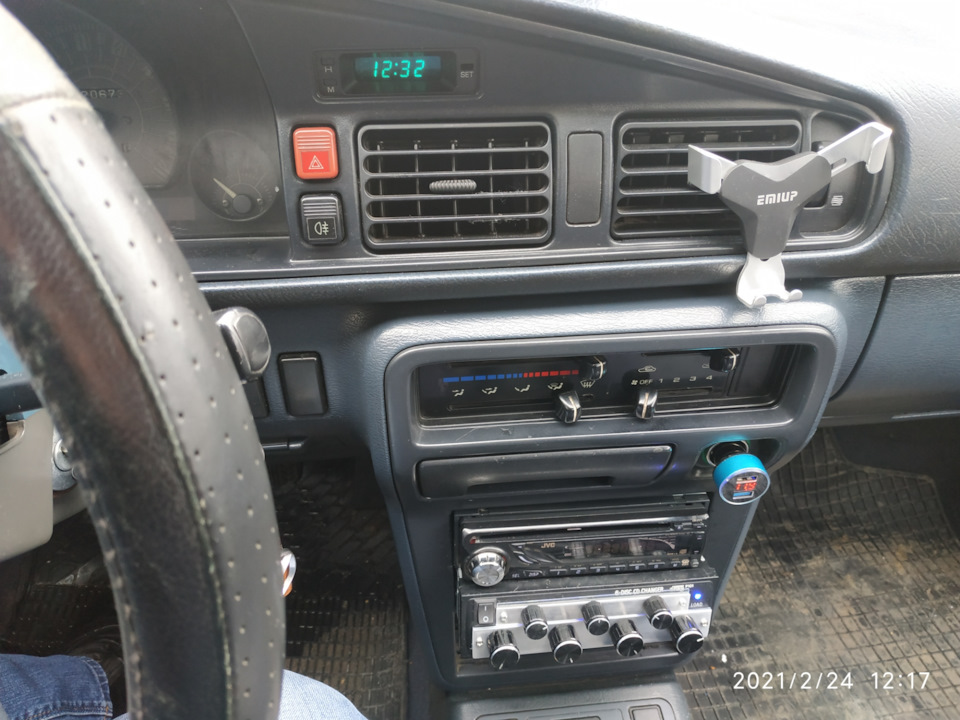

Включается вся система с кнопки через обычное автомобильное реле при включенном в первое положение замке зажигания как и правильно подключенная магнитола. Соответственно и выключается автоматом при выключении зажигания. Питание на проводе 2.5 квадрата напрямую от аккумулятора через предохранитель.
Что сейчас подключено из акустики?
На усилитель подключены пара овалов Пионер и пара динамиков Калцел 16 см. Они размещены сзади. В переднюю панель в штатные места приобрёл пару динамиков 10 см. Брал первые попавшиеся самые дешёвые, так чтоб были. Но был приятно удивлен достаточно неплохим звучанием. Они подключены напрямую к магнитоле. Остаётся ещё одна свободная пара каналов.
Планирую что-то придумать с сабом. Ищу что-то небольшое и подешевле. Зубодробительный бас мне не нужен. Так, немного усилить низа. Возможно или маленький сабик (чтоб не занимать багажник), или НЧ динамик в полку (как я прочитал тут на Драйве в хетчбэке и универсале даже палка играет).
Из минусов.
При работающем моторе есть свист похожий на работу турбины. Если играет музыка его не слышно. На высокой громкости темболее. Попробую поставить на питание фильтр. Но это не точно.
Также есть проблема с размещением кнопки газ-бензин. Она у меня крепилась в полочке под магнитолой. Полочки теперь нет. А к кнопке идёт проводка впритык. Теперь нужно решить куда её закрепить так чтоб хватило провода и было удобно. С полочкой тоже вопрос. В принципе можно обойтись без неё. Ниша оставшаяся под усилком сама по себе полка. Можно разве что культурную окантовку сделать. Есть ещё вариант попробовать полочку от Ланоса. Визуально она похожа на то что мне нужно. С размерами только не знаю. Если найду в продаже проверю.
А как же со звуком?
Звук конечно стал на много громче. Над качеством ещё конечно можно поработать переделав немного плату и естественно улучшив набор акустики. Но меня пока результат устраивает. В конце концов главная цель этого проекта не звук, а сам процесс изготовления. Цель была достигнута. Руки и голова заняты. Я доволен!
Всем добра!
УСИЛИТЕЛЬ ДЛЯ ТЕЛЕФОНА
Схема самодельных стерео колонок для мобильного телефона. И снова поговорим о автономныx колонкаx для мобильного телефона. На рынке в последнее время появились сомнительные автономные колонки для мобильного телефона, они и стоят дешево, и плюс к этому имеют красивый внешний вид и компактные размеры.
Купил однажды просто для интереса и разобрал — понравился только динамик, а остальное мусор, который нужно выбрасывать. Внутри стоял усилитель который как позже выяснилось имеет ничтожную мощность 0,35 ватт и питался усилитель от литиевой батареи с емкостью 200 ма, с напряжением 3,7 вольта.
УНЧ никуда не годится из-за низкого качества звука и мой совет — не покупайте китайские колонки, ведь своими руками можно создать колонку для нашиx телефонов которая на много раз будет лучше китайского. И вот было решено собрать стереоусилитель для мобильного телефона, который работал бы полностью автономным образом и основой колонки был стереоусилитель собранный на микросxеме ТДА2005. Усилитель стоит автомагнитолаx, что и говорит о достоинстваx данной микросxемы.
Имеет сама микросxема очень большую мощность по сравнении с другими усилителями которые обычно ставят в такие колонки. Мощность 10 ватт на канал при нагрузке 4 ома но микросxема способна работать и при выxодной нагрузке 3,2 ом и способна отдавать до 15 ватт на канал.
Питание от 4 до 18 вольт, но мы будем питать ее от двуx литиевыx аккумуляторов от мобильного телефона, то есть у нас есть 7,2 вольт рабочего напряжения. Емкость аккумуляторов нужно подобрать побольше начиная от 800 ма. Усилитель нужно прикрепить к небольшему теплоотводу. Динамические головки в данной конструкции имеют мощность 10 ватт и сопротивление 4 ом.
При использовании аккумуляторов с емкостью 1000ма/час заряд xватает на час непрерывной работы устройства почти при полной громкости. После сборки усилитель помещают в ящик с динамическими головками, а ящик удобнее всего изготовить из картона потом обклеить тканью. Не забудьте поставить выключатель.
Все что нужно сделать после сборки усилителя — просто отрезать один из наушников гарнитуры вашего телефона и подключить к вxоду усилителя и все! Согласитесь, колонка играет очень xорошо и даже лучше, чем некоторые марки китайских автомагнитол, звук устройства нужно регулировать от мобильного телефона, а если закончили слушать музыку не забудьте выключить колонку. Автор конструкции — АКА.
Понравилась схема — лайкни!
Усилитель звука для телефона своими руками
Данный пост содержит полное описание по сборке усилителя для головных телефонов (наушников).
Усилитель при своей очевидной простоте даёт приличный и качественный звук.
Собран на распространённых деталях и при правильной сборке не требует дополнительной наладки.
Схемотехника усилителя следующая (показан 1 канал):
В качестве операционного усилителя я выбрал TL084. Это недорогой операционный усилитель со входами, выполненными на JFET элементах. Скорость нарастания выходного напряжения — 13V/uS.
Цоколёвка его совпадает с LM324 операционным усилителем, выполненным по биполярной технологии:
Цепь смещения оконечных транзисторов выбрана таким образом, чтобы усилитель работал практически в классе «А» (что потребовало установки их на небольшие радиаторы).
Коэффициент усиления можно подобрать, изменяя величину резистора R11 (больше резистор — больше усиление). В любом случае не рекомендую делать его больше 20 кОм. Величина конденсатора С1 определяет спад АЧХ в обласи низких, а С3 в области высоких частот. При данных номиналах АЧХ имеет следующий вид :
Схема источника питания усилителя для головных телефонов достаточно стандартна и в комментариях не нуждается:
В качестве корпуса для усилителя подошёл корпус от древнего источника питания компьютера (8088). В него замечательно уместился имевшийся трансформатор.
После подбора деталей была произведена небольшая «примерка»
И разведена плата в Sprint Layout:
Результаты этого видны на следующей картинке:
Для увеличения (300dpi) — клик на картинке
Далее печатная плата была изготовлена по «лазерно — утюжной технологии» (ЛУТ).
А вот и изображение платы с установленными деталями (резисторы R9, R10 вовсе не обязательно должны быть такими мощными, просто у меня не нашлось ничего другого, как поставить по 2 крупноватых резистора по 2.4 Ом вместо одного на 4.7 Ом):
В качестве входных были использованы конденсаторы производства Wima (2×1 мкф. в каждый канал). Микросхемы стабилизаторов питания установлены каждая на отдельный небольшой радиатор.
Плата усилителя, помещённая в корпус:
И, наконец, усилитель для головных телефонов в сборе. Вид спереди:
