В радиолюбительской практике простейшего китайского мультиметра уже явно не достаточно. Часто при ремонте требуется проверить электролиты на емкость и ESR. Перепадают платы под распайку на запчасти, которые требуется проверить перед использованием (и купленные в магазине). Неплохой выход из ситуации это программа Zmeter-2UIa для измерения параметров RLC собранная на одном сопротивлении . с использование звуковой карты. Но каждый раз включать компьютер для измерения не всегда удобно, по этому я обратил внимание на тестер транзисторов на микроконтроллере AVR от Маркуса.
Характеристики
Тестер позволяет автоматически определять тип, цоколёвку, параметры таких подключаемых деталей как :
— биполярные транзисторы H21 (Ube, Ie)
— полевые транзисторы C — затвора; Напряжение откр. — Vt (Uf диода; RDS -сопр. откр. канала)
— тиристоры, семисторы
— диоды, светодиоды Прямое напр. – Uf; C (Обратный ток — Ir)
— резисторы 0,1(Ом) — 50 МОм
— конденсаторы 25пФ — 0,1Ф (ESR, Vloss)
— (индуктивности 10 мкГн . 20 Гн)
(в скобках параметры для Atmega 328)
Проект постоянно обновляется. На февраль 2017г вышла версия 1.13 от Karl-Heinz
Прибор можно собрать на Atmega 8 , 168 или 328, и цифробуквенном жидкокристаллическом индикаторе в 16 символов 2 строки.
Полная информация по устройству здесь http://vrtp.ru/index.php?showtopic=26994 измерение индуктивностей (через доп. меню — генератор частот; генератор ШИМ; частотомер).
Прибор рассчитывался в основном для настольного применения, поэтому выбрал схему без цепи автоотключения.
Красным отмечены «лишние» детали, которые влияют, в основном, на точность измерений.
Для стабильной работы тестера желательно (но не обязательно) установить в схему высококачественный прецизионный стабилизатор напряжения (IC2) c Uвых=5.00В. Например, MCP1702-5002. При выполнении этого условия, источник опорного напряжения (ИОН) на порт PC4 можно не устанавливать. Резистор R16 в таком варианте установить с номиналом 47кОм. Если в качестве IC2 используется стабилизатор более низкого качества (типа 7805), установка ИОН в схеме желательна.
Обратите внимание на кондёр с 21-ноги МК на землю — он должен быть 1н, в старых схемах было 100н — на Atmege 8 работает, а на 328 прибор врёт. С кнопки, 13-нога МК должна быть подтянута к 5в через резистор 27к, иначе будет постоянно перезапускаться и уходить в таймаут.
Печатная плата
Выложенные печатные платы мне не очень понравились. Пришлось маленько переработать.
ИОН — TL431 у себя на плате пока не устанавливал, поставил R16=47к.
Сначала я сэкономил на шунтирующих конденсаторах , установил только один — сразу после стабилизатора 7805. А зря ! напаял 0,1 с обратной сторона рядом с МК по питанию — стабильность и точность значительно улучшились ! На плате это конденсатор на 7, 8 ногах, плюс дополнительный конденсатор у подстроечника ЖК.
Тестер электронных компонентов на Arduino своими руками
Нет подсветки дисплея, нет кварца, нет ИОН.
Прошивка, фьюзы
Сначала потренировался на Меге 8, скачал с оф сайта прошивку последней версии https://www.mikrocontroller.net/svnbrowser/transistortester/Software/trunk/mega8/?view=tar , быстро сварганил программатор Громова и зашил в SinaProg 2.1.1.RUS. Фузы зашил этой же прогой выбрав из списка — внутренний генератор на 8 Мгц.
Но, зараза, на Меге 8 не мерит ESR у конденсаторов ! пришлось шить Мегу 328, но уже прогой UNIPROF, так как с Зиной возникли проблемы.
Свежая прошивка https://www.mikrocontroller.net/svnbrowser/transistortester/Software/trunk/mega328/?view=tar . В UNIPROF фузы ОБЯЗАТЕЛЬНО СНАЧАЛА ЧИТАЕМ . ищем бит CKDIV8 и инвертируем его. По умолчанию этот бит установлен, что означает подключение к внутреннему RC осциллятору 8 МГц делителя частоты с коэффициентом 8, поэтому системная тактовая частота МК в этом случае будет равна 1 МГц. Если вам нужна тактовая частота 8 МГц, бит CKDIV8 нужно сбросить.
ВАЖНО.
Как говорится: «Не долго музыка играла, не долго фраер танцевал». через пару недель слетела прошивка.
Во время выключения прибора, напряжение на контроллере падает постепенно. При пониженном напряжении питания, ниже определенной величины, микроконтроллер сам может выполнять команды некорректно, в том числе начинает писать ерунду в EEPROM. Нужно удерживать микроконтроллер AVR в состоянии сброса, если напряжение питания находится ниже нормы. Для этого можно нужно использовать встроенный детектор пониженного питания — Brown-out Detector (BOD). Фузами BODLEVEL — устанавливаем его уровень срабатывания VCC=4,3В.
Калькулятор фьюзов AVR
Программатор Громова оказался на удивление очень хорош, никаких глюков, высокая скорость — 32кБ шьёт за1мин35сек и память данных за 15сек.
Готовый прибор
В разобранном виде. Сверху платка программатора Громова.
Спаял быстро — за вечер, навесным монтажом, даже не ожидал такой хорошей работы. Потом переделаю под печатный монтаж.
Оборотная сторона:
Как оказалось прибор достаточно точен, расхождение с мультиметром в 3 знаке, это меньше 1%. Сопротивления в делителе впаял первые попавшиеся, с большим разбросом, одного номинала из разных партий, надо поточнее поставить, а то врёт !
ТЕСТЕР ПОЛУПРОВОДНИКОВЫХ РАДИОЭЛЕМЕНТОВ НА МИКРОКОНТРОЛЛЕРЕ
Хочу поделится очень полезной для каждого радиолюбителя схемой, найденной на просторах интернета и успешно повторенную. Это действительно очень нужный прибор, имеющий много функций и собранный на основе недорогого микроконтроллера ATmega8. Деталей минимум, поэтому при наличии готового программатора собирается за вечер.
Данный тестер с высокой точностью определяет номера и типы выводов транзистора, тиристора, диода и т.д. Будет очень полезен как начинающему радиолюбителю, так и профессионалам.
Особенно незаменим он в тех случаях, когда имеются запасы транзисторов с полустёртой маркировкой, или если не получается найти даташит на какой-нибудь редкий китайский транзистор. Схема на рисунке, кликните для увеличения или скачайте архив:
Типы тестируемых радиоэлементов
Имя элемента – Индикация на дисплее:
– NPN транзисторы – на дисплее «NPN»
– PNP транзисторы – на дисплее «PNP»
– N-канальные-обогащенные MOSFET – на дисплее «N-E-MOS»
– P-канальные-обогащенные MOSFET – на дисплее «P-E-MOS»
– N-канальные-обедненные MOSFET – на дисплее «N-D-MOS»
– P-канальные-обедненные MOSFET – на дисплее «P-D-MOS»
– N-канальные JFET – на дисплее «N-JFET»
– P-канальные JFET – на дисплее «P-JFET»
– Тиристоры – на дисплее «Tyrystor»
– Симисторы – на дисплее «Triak»
– Диоды – на дисплее «Diode»
– Двухкатодные сборки диодов – на дисплее «Double diode CK»
– Двуханодные сборки диодов – на дисплее «Double diode CA»
– Два последовательно соединенных диода – на дисплее «2 diode series»
– Диоды симметричные – на дисплее «Diode symmetric»
– Резисторы – диапазон от 0,5 К до 500К [K]
– Конденсаторы – диапазон от 0,2nF до 1000uF [nF, uF]
Описание дополнительных параметров измерения:
Полезное на сайте:
СЕНСОРНОЕ ПИАНИНО-СИНТЕЗАТОР НА МИКРОКОНТРОЛЛЕРЕ
– H21e (коэффициент усиления по току) – диапазон до 10000
– (1-2-3) – порядок подключенных выводов элемента
– Наличие элементов защиты – диода – «Символ диода»
– Прямое напряжение – Uf [mV]
– Напряжение открытия (для MOSFET) – Vt [mV]
– Емкость затвора (для MOSFET) – C= [nF]
В списке приводится вариант отображения информации для английской прошивки. На момент написания статьи появилась русская прошивка, с которой всё стало гораздо понятнее. Скачать файлы для программирования контроллера ATmega8 можно тут.
Сама конструкция получается довольно компактной – примерно с пачку сигарет. Питание от батареи «крона» на 9В. Потребляемый ток 10-20 мА.
Для удобства подключения испытуемых деталей, надо подобрать подходящий универсальный разъём. А лучше несколько – для различных типов радиодеталей.
Кстати, у многих радиолюбителей часто возникают проблемы с проверкой полевых транзисторов, в том числе с изолированным затвором. Имея данное устройство, вы сможете за пару секунд узнать и его цоколёвку, и работоспособность, и ёмкость перехода, и даже наличие встроенного защитного диода.
Планарные smd транзисторы тоже с трудом поддаются расшифровке. А многие радиодетали для поверхностного монтажа иногда не удаётся даже примерно определению – или то диод, или что ещё…
Что касается обычных резисторов, то и тут налицо превосходство нашего тестера над обычными омметрами, входящими в состав цифровых мультиметров DT. Здесь реализовано автоматическое переключение необходимого диапазона измерения.
Это касается и проверки конденсаторов – пикофарады, нанофарады, микрофарады. Просто подключите радиодеталь к гнёздам прибора и нажмите кнопку TEST – на экране сразу отобразится вся основная информация о элементе.
Готовый тестер можно разместить в любом небольшом пластмассовом корпусе. Устройство собрано и успешно испытано.
Автоматический определитель электронных компонентов
Очень интересное и несложное устройство, которое позволит измерить сопротивление, ёмкость и индуктивность любого элемента за несколько секунд.
Для этого потребуется совсем немного деталей, которые обычно есть у каждого начинающего ардуинщика: микроконтроллер ATMEGA, двухстрочный дисплей и несколько резисторов.
Разработал это устройство Маркус Фрейек (финальная версия проекта на немецком), а затем, и по сей день дорабатывает Карл-Хайнц Куббелер (текущая страница проекта на немецком).
Несмотря на то, что этот проект позиционируется как тестер транзисторов, мне гораздо больше интересна его способность быстро измерять двухвыводные компоненты, отсюда и название статьи.
Полный список возможностей устройства:
- резисторов с указанием сопротивления
- конденсаторов с указанием ёмкости
- индуктивностей с указанием сопротивления и индуктивности
- диодов с указанием анода, катода и падения напряжения
- биполярных и полевых транзисторов с указанием выводов БКЭ и СИЗ
- тиристоров и симисторов с указанием выводов КА-УЭ
Его можно купить как собранное устройство или как конструктор для сборки, но самое интересное — можно собрать самому на макетной плате за полчаса из деталей, которые часто уже есть под рукой.
Максимально упрощенная схема для быстрой сборки:
Самая свежая прошивка на текущий момент лежит здесь. Нужно только выбрать подкаталог для конкретной модели микроконтроллера.
К сожалению, если использовать ATMEGA8A, то будет или завышаться измерение сопротивлений в 1.5 раза, или занижаться измерение ёмкости в 1.5 раза, и будет нужна прошивка специально для 8A, найти её можно здесь, файл ATmega8A_Engl.zip. А лучше сразу найти и использовать ATMEGA328P.
Выглядит, конечно, неопрятно, зато уже работает.
Точность измерения пока невысока, но даже в таком виде это просто замечательный прибор, который я обязательно сделаю в корпусе и поселю у себя на столе.
Для улучшения точности измерений планирую приближаться к эталонной схеме следующими шагами:
- Поменять измерительные резисторы на более точные с отклонением в 1%.
- Добавить кварц на 8 МГц.
- Поставить ИОН
- Перенести на паяную плату с минимальной длиной проводников.
- Перейти на ATMEGA328.
Приехали компоненты, заменил ATMEGA8A на ATMEGA328P, стали определяться индуктивности и ESR у конденсаторов. Обновил КДПВ.
После замены МК измерения стали производиться гораздо дольше, после измерения стало появляться сообщение TimeOut! и экран выключался через пару секунд. Согласно инструкции, подключил резистор 10К от питания к выводу 13, всё стало работать нормально.
Заменил резисторы на 1%, (к сожалению купить 0.1%, как рекомендуется в инструкции, мне не удалось). Определение резисторов улучшилось, но всё равно грубовато.
Нашел 1% резисторы разных номиналов и измерил их.
Вот номиналы, результаты замера мультиметром DT-838 (заявленная точность измерений 1%) и собранной схемой (после рекомендуемой калибровки):
82.5 ом — 92.3 ом — 96.8 ом
392 ом — 390 ом — 426 ом
649 ом — 640 ом — 693 ом
499 ом — 497 ом — 510 ом
1к — 1001 ом — 987 ом
4.27к — 4.27к — 4.274 ом
4.75к — 4.75к — 4707 ом
13.3к — 13.28к — 13.04к
22.6к — 22.5к — 22.1к
1.65к — 1698 ом — 1620 ом
1м — 1014к — 996 к
10м — out of range — 8783к
20м — out of range — 17.83м
Радует возможность определения таких огромных сопротивлений.
Транзистор тестер своими руками
Определитель выводов полупроводников, или тестер транзисторов, — вещь уже не новая. Даже китайцы делают их несколько разновидностей. Назначение этого полезного прибора понятно из названия. Он может легко и просто определить, что за неизвестный полупроводник к нему подключили. Таким образом можно, например, быстро отсортировать неизвестные SMD-компоненты.
А умеет он определять следующие элементы: биполярные npn и pnp, n- и p-канальные полевые транзисторы, диоды, двойные диоды, тиристоры, симисторы. При этом на экране сразу можно увидеть назначение выводов исследуемого элемента. Для биполярных транзисторов измеряются такие важнейшие параметры, как коэффициент усиления и пороговое напряжение база-эмиттер. По этим же параметрам, кстати, идентифицируются транзисторы Дарлингтона. Если исследуемый элемент — транзистор, и он содержит встроенный технологический диод, то это будет отражено на экране. У полевиков измеряются пороговое напряжение затвора и даже его ёмкость. Кроме того, прибор умеет измерять резисторы, включая паразитную индуктивность, и конденсаторы, включая ESR и добротность (качество). И это — далеко не всё.
Для данного прибора существует большое количество прошивок. Исходный код проекта открыт и свободно распространяется, поэтому его можно скомпилировать для имеющегося микроконтроллера, дисплея и своих потребностей. Разумеется, чем меньше памяти у выбранного микроконтроллера, тем меньше функций будет в прошивке.
Описываемый здесь вариант тестера транзисторов — на микроконтроллере ATMEGA328 и дисплее от телефона NOKIA 3310. Именно такой вариант выбран с одной простой целью — пристроить куда-нибудь этот дисплей. К тому же, прибор — действительно нужный и полезный, особенно – в комплекте с венгерским LCM3. Но не следует забывать, что это — именно тестер, а не измеритель параметров.
Схема тестера транзисторов из глубины веков приведена ниже:
нажми для увеличения
Измерение производится нажатием кнопки и занимает около двух секунд.
Схема подключения дисплея от телефона NOKIA 3310 и печатная плата для него:
Подключать придётся проводами.
Оригинальное описание проекта:
Тема по вариантам с нестандартными дисплеями на vrtp:
Прошивка для ATMEGA328 и дисплея от NOKIA 3310: nokia_3310.zip
Печатная плата для дисплея от NOKIA 3310: nokia_3310.lay6
Далее — уже неразбериха со схемами, платами и прошивками. Они пронумерованы, но друг другу не соответствуют. Нужно проверять, что к чему подойдёт. Но все — для дисплеев от Нокии.
Схема 1. нажми для увеличения
Схема 2. нажми для увеличения
Схема 3. нажми для увеличения
 плата 1 transistor_tester_1.lay6 |  плата 2 transistor_tester_2.lay6 |  плата 3 transistor_tester_3.lay |
Прошивка 1 hex1.zip v661 3.3v zener test, кварц 16 МГц
Прошивка 2 hex2.zip Atmega8 + исходник + Proteus
Прошивка 3 hex3.zip
Прошивка 4 hex4.zip Atmega8
Тестер полупроводниковых элементов на ATmega8
В этой статье представлено устройство — тестер полупроводниковых элементов. Прототипом этого устройства послужила статья размещенная на одном из немецких сайтов. Тестер с высокой точностью определяет номера и типы выводов транзистора, тиристора, диода и др. Будет очень полезен начинающему радиолюбителю.
Типы тестируемых элементов
(имя элемента — индикация на дисплее):
— NPN транзисторы — на дисплее «NPN»
— PNP транзисторы — на дисплее «PNP»
— N-канальные-обогащенные MOSFET — на дисплее «N-E-MOS»
— P-канальные-обогащенные MOSFET — на дисплее «P-E-MOS»
— N-канальные-обедненные MOSFET — на дисплее «N-D-MOS»
— P-канальные-обедненные MOSFET — на дисплее «P-D-MOS»
— N-канальные JFET — на дисплее «N-JFET»
— P-канальные JFET — на дисплее «P-JFET»
— Тиристоры — на дисплее «Tyrystor»
— Симисторы — на дисплее «Triak»
— Диоды — на дисплее «Diode»
— Двухкатодные сборки диодов — на дисплее «Double diode CK»
— Двуханодные сборки диодов — на дисплее «Double diode CA»
— Два последовательно соединенных диода — на дисплее «2 diode series»
— Диоды симметричные — на дисплее «Diode symmetric»
— Резисторы — диапазон от 0,5 К до 500К [K]
— Конденсаторы — диапазон от 0,2nF до 1000uF [nF, uF]
При измерении сопротивления или емкости устройство не дает высокой точности
Описание дополнительных параметров измерения:
— H21e (коэффициент усиления по току) — диапазон до 10000
— (1-2-3) — порядок подключенных выводов элемента
— Наличие элементов защиты — диода — «Символ диода»
— Прямое напряжение – Uf [mV]
— Напряжение открытия (для MOSFET) — Vt [mV]
— Емкость затвора (для MOSFET) — C= [nF]
Схема устройства
Программирование микроконтроллера
Если вы используйте программу AVRStudio достаточно в настройках fuse-битов записать 2 конфигурационных бита: lfuse = 0xc1 и hfuse = 0xd9 . Если Вы используйте другие программы настройте fuse-биты в соответствие с рисунком. В архиве находятся прошивка микроконтроллера и прошивка EEPROM, а также макет печатной платы.
Биты конфигурации ATmega8
Процесс измерения достаточно прост: подключите тестируемый элемент к разъему (1,2,3) и нажмите кнопку «Тест». Тестер покажет измеренные показания и через 10 сек. перейдет в режим ожидания, это сделано для экономии заряда батареи. Батарея используется напряжением 9V типа «Крона».
Тестирование симистора
Тестирование диода
Тестирование светодиода
Тестирование сдвоенного диода
Тестирование MOSFET
Тестирование транзистора NPN
Тестирование транзистора PNP
Простой тестер для проверки радиоэлементов
Приветствую Вас, дорогие друзья! В этой статье я покажу и расскажу вам как сделать очень простой тестер для проверки радиодеталей, таких как диоды, транзисторы, конденсаторы, светодиоды, лампы накаливания, катушки индуктивности и многое другое. Особенно такой тестер придется по душе начинающим радиолюбителям. Хотя, он настолько удобен, что и опытные радиолюбители пользуются им и по сей день.
В тестере содержится минимальное количество элементов, которые обязательно найдутся в хозяйстве даже у начинающих радиолюбителей. Вся схема это по сути один мультивибратор, собранный на транзисторах. Он генерирует прямоугольные импульсы. Контролируемая цепь подключается к плечам мультивибратора последовательно с двумя светодиодами, встречно параллельно. В результате проверяемая цепь тестируется переменным током.

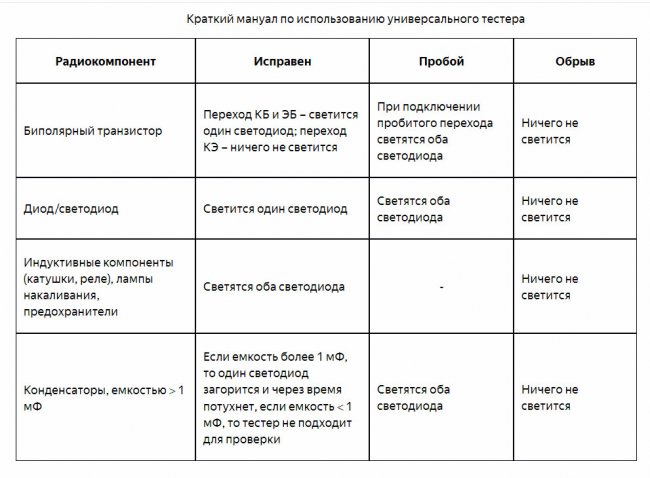

Принцип работы тестера для проверки радиокомпонентов
С рабочего мультивибратора снимается переменный ток, примерно равный по амплитуде источнику питания. Изначально светодиоды не горят, так как цепь разомкнута. Но если замкнуть щупы, то переменный ток побежит через светодиоды. В это время через светодиоды будет бежать переменный ток частотой примерно 300 Гц. В результате встречно-параллельного включения светодиоды будут вспыхивать попеременно, но из-за высокой частоты генерации этого не будет видно человеческому глазу, а будет видно, что просто одновременно светятся оба светодиода.
Что это дает? – Спросите вы. К примеру, если подключить к щупам диод, то будет светиться только один светодиод, так как переменный ток побежит только через один период. В результате сразу будет понятно, что подключенный диод исправен. Тоже самое наблюдается при проверке переходов транзистора.
Главное удобство этого тестера в том, что видно сразу работает переход диода или нет. Не нужно переворачивать элементы, под полярность тестера, как в обычном мультиметре. Это дает огромное преимущество при проверке большого количества радиоэлементов, да и вообще очень удобно.
Также можно проверять на пробой или обрыв другие элементы или цепи.

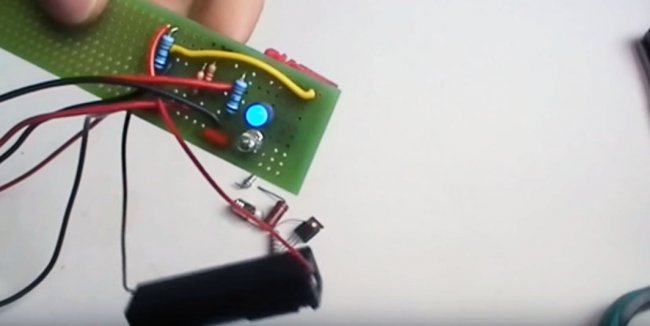

Собрать тестер можно на плате или навесным монтажом. Светодиоды лучше брать разного цвета, чтобы было видно четко визуально видно работу.
Также с помощью этого нехитрого прибора можно в два счета определить где катод и анод у неизвестного диода. Но для этого необходимо нанести маркировку расположения на светодиоды тестера.
В качестве питания я использовал литии ионный аккумулятор напряжением 3,7 В. Но вы может взять 2-3 «мизинчиковые» батарейки на 1,5 В включенные последовательно.
В общем, вещь очень нужная. Я рекомендую вам повторить это не хитрое устройство. И удобство в работе вам обеспечено, так ка в большинстве случаев требуется определить исправность радиоэлемента, а не его параметры.
Тестер транзисторов
Эта простая схема выручала меня не один раз. С ее помощью можно проверять транзисторы непосредственно в схеме, даже если сопротивление между коллектором и базой или базой и эмиттером равно 40 Ом. Схема позволяет также проверять исправность мощных транзисторов в выходных каскадах усилителей.
Схема работает следующим образом. На микросхеме IC1 таймера 555 сделан мультивибратор, работающий на частоте 12 Гц. С выхода 3 мультивибратора импульсы подаются на триггер CD4027 (IC2), на выходах 15 и 14 которого образуются комплементарные импульсы с частотой 6 Гц. Выходы подключены к светодиодам LED1 и LED2 через токоограничивающий резистор R3 (270 Ом). Светодиоды включены таким образом, что в любой момент времени горит только один из них, в зависимости от полярности приложенного напряжения. Таким образом, если транзистор к тестеру не подключен, светодиоды загораются поочередно. К выходам IC2 подключены, также, резисторы R4 и R5 (220 и 330 Ом), общая точка которых подключается к базе проверяемого транзистора. Если подключенный транзистор исправен, он будет открываться и зажигать светодиоды. Если подключен исправный NPN транзистор, будет вспыхивать светодиод LED1, а если PNP транзистор, то вспыхивать будет LED2. Если транзистор в обрыве, будут зажигаться оба светодиода, а если выводы транзистора закорочены, не включится ни один светодиод.
Перевод: AlexAAN по заказу РадиоЛоцман
