Если хочется украсить территорию возле дома или дачи необычными светильниками, но финансы не позволяют приобрести дорогие осветительные приборы, то сделать это можно самостоятельно. Как сделать уличный фонарь своими руками? Необходимо запастись терпением и желанием, тогда самодельный источник света для улицы будет радовать глаз. Далее мы предоставим простую инструкцию по изготовлению светильника в домашних условиях.
Выбор места и подготовка материалов
Перед тем как приступать к изготовлению осветительного прибора своими руками, необходимо продумать, где уличный фонарь будет располагаться. В зависимости от места будет выбираться способ крепления конструкции. Самодельный светильник станет отличным решением при освещении беседки, веранды или периметра всего дома.
Способ крепления также может быть различным. Уличный фонарь может быть установлен на опоре или прикреплен к стене или просто подвесной. Сложнее всего сделать фонарь на опоре, так как для этого требуется найти необходимый столб. Если изготавливать осветительные приборы самостоятельно, то лучше всего подбирать более простые варианты, как на фото ниже:
На изготовление осветительного прибора можно взять любой из подручных материалов. Это может быть дерево, пластик, металл или стекло. Если хочется сделать устройство, которое будет служить долгие годы, то лучшим решением будет светильник из металла.
Для работы необходимо запастись металлом (листы и прутья) и сварочным аппаратом. Если такого нет, то можно применить подручный крепеж.
Как сделать солнечный фонарик своими руками (часть 1)
Солнечные фонарики можно смело разделить на несколько групп, это «авторские», сделанные из каких — то достаточно уникальных вещей и остроумные по задумке, мини — прожекторы, предназначенные для освещения по направлению, или подсветки сверху цветочных клумб и рядовые солдаты дачного освещения — классические фонарики на столбике предназначенные для освещения дорожек. Как и из чего их можно сделать я расскажу в данной статье. Также будет рассмотрено несколько вариантов исполнения электроники для тенистых участков сада, где подзарядка фонарика от солнца затруднена и яркостью освещения придётся немного поступиться.
Основой практически любого самодельного фонарика является его плафон из пластика или стекла выполненный из замысловатого флакона, стакана или рюмки, плафона купленного в магазине, или оставшегося от старой люстры, он может быть детской игрушкой, или того что от неё осталось. Кстати, от источника плафона мои фонарики и получают свои имена, например – «Каприз», «Мельница», «Нескафе», «Лукошко», «Граппа» и т.д… Как показала практика, наиболее удачными плафонами для классических фонариков на столбике являются обычные недорогие рюмки. Они легко чистятся, со временем не мутнеют и не становятся хрупкими в отличии от плафонов китайских фонариков. А подобрав качестве плафонов рюмки с красивым рифлением, можно получить оригинальные световые рисунки и неповторимый внешний вид. Например, фонарик сделанный из рюмки «Каприз» имеет световой рисунок с расходящимися лучиками света:
Садовые/интерьерные фонари из деревянного хлама! #diy #идеидлясада #своимируками
А вот так выглядит фонарик с плафоном из простой прозрачной рюмки:
А вообще включив фантазию, в качестве плафонов можно также применить совершенно неожиданные стеклянные или пластиковые предметы. Это может быть закончившаяся мельница от приправы:
Или маленькая баночка из-под нескафе:
Баночка от детского питания:
Или даже круглая бутылка из-под водки:
А это исторические фотографии одного из самых первых фонариков сделанного из бутылки из-под крымской граппы и уже давно разбившегося:
Для того чтобы показать основные моменты сборки, я изготовил небольшую партию из четырёх фонариков:
В качестве «мальчиков для битья» на фотографии слева фонарик из Глобуса, справа из Леруа.
В качестве плафонов использовались недорогие рифлёные рюмки, купленные в Глобусе:
В донышке рюмки сверлим отверстие диаметром 6 — 8 миллиметров сверлом по керамограниту, например таким:
Удобнее всего сверлить на сверлильном станке, выставив обороты в пределах 800 – 1000 и опустив рюмку в неглубокую ёмкость с водой для лучшего охлаждения. Но на крайний случай сгодится обычный шуруповёрт, собственно им я практически все свои плафоны для фонариков и сверлил. При сверлении обязательно придерживайте стеклянную деталь рукой одетой в матерчатую защитную перчатку, чтобы не порезаться, если от излишнего усилия, или внутреннего напряжения стекло лопнет. Но в тоже время будьте внимательны, чтобы перчатку не намотало на сверло.
Основание для солнечной батареи вырезается из листового ПВХ пластика толщиной 5 – 6 мм при помощи электролобзика, или как в моём случае на ЧПУ:
Этот пластик широко применяется в рекламе и его обрезками можно разжиться в рекламных конторах.
При помощи паяльного фена в центр вплавляется мебельная гайка М4:
К солнечной батарее припаиваются провода. Для того чтобы исключить возможность короткого замыкания солнечной панели мебельной гайкой, дорожки сразу за точками пайки перерезаются:
Солнечные батареи применяются четырёх элементные, с рабочим напряжением 2 вольта. Как показали расчёты, приведённые в статье «Солнечные фонарики – нам надо ярче», лучше применять солнечные батареи размерами 60х65 мм и более, а перед тем как клеить солнечную батарею к основанию её нужно проверить. По моему опыту в партии из десяти солнечных батарей как правило одна попадается в виде «третий сорт не брак», а на заре моих экспериментов с использованием энергии солнца в первом заказе из десяти солнечных панелей, работоспособными приехало только четыре. Положив панели в ряд и по очереди сфотографировав какое напряжение они выдают, я отослал фотографии продавцу и инцидент решился в мою пользу. Вывод – не гоняться за совсем дешевизной и пользоваться магазинами с несколькими годами работы и хорошей репутацией. Для проверки солнечных панелей потребуется светильник с лампой накаливания мощностью 75 ватт и мультиметр. Переключим мультиметр в предел измерений постоянного тока 10 А и подключим к нему солнечную батарею. У исправной батареи на расстоянии 2. 50 сантиметров от лампы накаливания ток должен плавно меняться в пределах 0,01….0,4 ампера.
Основание панели и низ солнечной батареи обезжириваем спиртом, или растворителем, при этом не допускаем попадания растворителя на лицевую часть солнечной панели во избежание замутнения, затем клеим солнечную батарею к основанию водостойким клеем, например таким:
Излишки клея выдавленные при соединении солнечной панели и основания убираем при помощи ветоши, отверстия через которые выведены провода герметизируем при помощи того же самого клея, или герметика.
А теперь вкратце про светодиоды, точнее их цветовую температуру. Светодиоды с цветовой температурой около 3000К отличаются тёплым «ламповым» светом и ночью более приятны для глаз, но хуже освещают. Свечение светодиодов с температурой 6000К отдаёт в «синьку», но окружающее пространство они освещают лучше. Для примера, на переднем плане фонарик «Каприз» со светодиодами с цветовой температурой 3000К, а на заднем плане фонарик «Мельница» со светодиодами с цветовой температурой 6000К:
Из ПВХ трубки диаметром 4 – 5 миллиметров, отрезанной в длину по размеру плафона, делаем основание для светодиодов 5730. В качестве материала отлично подойдут трубки от воздушных шариков, которые раздают на всяких мероприятиях.
Светодиоды приклеиваем на основание примерно по центру плафона:
Подпаиваем провода и фиксируем их вместе с проводами от солнечной панели термоусадкой белого или нейтрального цвета и обязательно защищаем от влаги двумя слоями цапон – лака, или аналогичного:
Устанавливаем плафон, протягиваем провода и завязываем их в узел, он будет распределять нагрузку по всем точкам пайки предохраняя от обрыва, в случае не аккуратного обращения:
Собираем плафон при помощи пластиковых шайб диаметром 28 миллиметров с прорезью, проставки из отрезка любой пластиковой дюймовой трубы длиной около 10 мм, шпильки, шайбы и гайки М4:
И подпаиваем к проводам плату электроники:
Плату обязательно защищаем от влаги двумя слоями цапон – лака, или аналогичного.
Немного остановимся на рабочих токах фонариков на примере схемы на микросхеме QX5252 (схема 11 из статьи «Солнечные фонарики – нам надо ярче»):
Ввиду того что потребление схемы с указанными номиналами составляет 100 – 110 мА, фонарик основанный на данной схеме чтобы светить до рассвета в течении всего дачного сезона должен устанавливаться только на открытое пространство без затенения от построек и деревьев, но на практике это не всегда возможно. Поэтому несмотря на появление в магазинах одной далёкой страны солнечных панелей с размерами 50х80 мм и заявленным током в 300 мА, в ряде случаев возможно придётся умерить аппетиты и уменьшить потребление фонариков. Для того чтобы посмотреть на сколько при этом уменьшится яркость, в двух фонариках ток потребления был уменьшен путём увеличения номиналов токозадающих дросселей, в одном до 67 мА (L1 = 33 мкГн), в другом до 45 мА (L1 = 47 мкГн). Перед окончательной сборкой их яркость была измерена люксометром, результаты приведены в таблице (схемы 8, 10, 11 приведены в статье «Солнечные фонарики – нам надо ярче»):
Как видно из таблицы яркость фонариков с уменьшением тока потребления вполне ожидаемо снизилась. Но при этом в самом худшем случае яркость свечения самодельного фонарика превосходит самого лучшего китайца из Леруа практически на порядок. Исходя из этого имеет смысл разделить фонарики по потреблению от АКБ на несколько групп предназначенных к установке на открытом пространстве, в полутени и для тенистых мест, что позволит им светить до рассвета практически независимо от облачности днём раньше. На фотографии слева направо фонарики с током потребления 45 мА (L1 = 47 мкГн), 67 мА (L1 = 33 мкГн) и 109 мА (L1 = 22 мкГн):
Фотосессию фонариков на природе к сожалению провести не удалось, но в домашней обстановке различий по яркости практически не видно. Конечно в реальных условиях разница будет более заметна, но ради стабильной работы фонариков на тенистых участках, яркостью можно немного пожертвовать, выбор за вами.
В качестве стоек для фонариков можно использовать практически любые подходящие по диаметру обрезки полипропиленовых водопроводных труб диаметром 30 — 50 мм оставшихся после ремонтов у вас, или друзей:
Так же вполне сгодятся самые недорогие серые ПП трубы:
Длина стоек выбирается в зависимости от того насколько часто прокашиваются дорожки и газоны на участке, на который вы планируете установить солнечные фонарики. Если трава регулярно косится и её высота небольшая, то лучше выбрать длину стоек 20 – 30 сантиметров, а если трава косится от случая к случаю, то тогда лучше увеличить длину стоек до 35 – 40 сантиметров, иначе фонарики будут просто не видны. Диаметр трубы подбирается исходя из художественного замысла и размеров выбранного плафона фонарика.
Если плафон немного больше по диаметру чем труба, то можно использовать наплыв ПП трубы, срезав кольцо под уплотнитель, например как у фонарика «Нескафе»:
Аналогичное решение было использовано и в фонарике «Лукошко».
Электронику и АКБ в фонарике можно разместить непосредственно в плафоне, если его размеры позволяют, или в стойке. Про фонарики с электроникой в плафоне мы поговорим в следующий раз, для них стойка представляет собой просто крашеную трубу подходящего диаметра, а на примере серой ПП трубы диаметром 30 мм я покажу как изготавливается стойка для фонарика с отсеком под электронику. В уже отрезанной по длине заготовке на расстоянии 9 — 10 см от верха сверлим четыре отверстия диаметром 2 — 3 миллиметра для слива конденсата из будущего батарейного отсека:
Из пластика, или пенопласта изготавливаем донышко отсека электроники и вклеиваем на водостойкий клей, или герметик, подгоняя по высоте заподлицо к сливным отверстиям, чтобы электроника и АКБ внутри стойки не плавали в дождливую погоду в воде. Вообще боковые отверстия в стойке спорное решение с точки зрения эстетики, но до этого в нескольких фонариках я сделал сливные отверстия в донышке батарейного отсека и погасшие фонарики постоянно приходилось «перезапускать», по несколько раз втыкая и выдёргивая разъём АКБ, чтобы восстановить в нём контакт, периодически пропадающий из — за влаги идущей в отсек электроники от земли.
Трубы белого цвета неплохо смотрятся в качестве стоек, а вот трубы серого цвета лучше покрасить. Я в основном использую зелёный цвет, в траве он смотрится наиболее органично. С помощью растворителя, например 646, со стоек тщательно оттираются надписи и обезжиривается остальная поверхность. Стойки покрываются грунтовкой предназначенной к применению по пластикам, например такой:
Затем красятся в 2 слоя краской из баллончика, например такой:
Перед покупкой краски надо обязательно убедиться, что она подходит для пластиков.
Хотя материалом труб и является полипропилен, который очень плохо окрашивается, но как показала практика, трубы покрашенные данной краской если их не пинать ногами вполне держаться уже несколько сезонов, сохранив неплохой внешний вид:
Материалом колышков фонариков являются черенки для грабель и лопат диаметром 24, 28 и 30 мм. Для серых ПП труб диаметром 30 мм идеально подходят только колышки диаметром 28 мм. Под видом 30 мм могут продаваться 28 мм черенки, причём частенько по качеству они ни на что кроме колышков не годятся.
При помощи электролобзика колышки нарезаются длиной примерно 20 сантиметров и покрываются двумя слоями яхтного лака.
Будет также неплохо, если перед покраской обработать их антисептиком для дерева:
Если в качестве стойки используется труба внутренним диаметром больше 24 – 30 мм, то для чтобы колышек в ней болтался, можно изготовить проставки, например из листового ПВХ пластика подходящей толщины, прикрепив их при помощи степлера, или мелких обойных гвоздиков. Вот как это выглядит для 40 мм и 50 мм стоек:
В заключение поговорим во сколько же обходится один фонарик. Основные материалы и комплектующие в расчёте на изготовление десяти фонариков без учёта мелочёвки в виде лака, проводов и пластика приведены в таблице:
Резюмируя можно сказать, что солнечные фонарики для освещения садовых дорожек «не имеющие мировых аналогов» можно вполне собрать «на коленках» в течении нескольких долгих зимних вечеров своими руками. Их итоговая стоимость оказалась дороже чем у китайских солнечных фонариков продающихся в наших торговых сетях, но по яркости освещения они на порядок превосходят поделки из поднебесной. Данные нюансы сборки не являются постулатом, но являются ориентиром для вашего творчества.
Солнце в стекле
Простейший предмет, который отыщется в любом хозяйстве — стеклянная банка, бутылка, флакон из-под пряной настойки — отпущенное на волю воображение способно сделать центром всеобщего внимания во время поздних семейных ужинов на веранде и веселых вечеринок на открытом воздухе.
Что можно сделать:
- Расписать емкость витражными красками.
- Обмотать яркой шерстяной нитью или лентой.
- Насыпать на дно цветной песок, морские камушки, фасоль.
- Нанести блестящий глиттер.
- Обработать стекло в технике декупаж.
Украшайте банки, как пожелаете, прячьте внутри настоящие и обманные свечи, гирлянды, светодиодные ленты, расставляйте и развешивайте во дворе и наслаждайтесь результатом.
Воздушное кружево
Вам понадобится жестяная банка — к примеру, от пива, консервов или подарочной коробки хорошего чая. Чем прочнее будут ее стенки, тем больше придется попотеть, зато и долговечность поделки многократно возрастет.
Еще потребуются гвозди разного диаметра, молоток, маркер и баллончик с краской.
- Подберите в интернете привлекательный, но не слишком сложный рисунок: абстрактный или цветочный узор, народный орнамент и т. д,
- Маркером перенесите его на бока банки.
- С помощью молотка и гвоздей проделайте в стенках жестянки дырочки, двигаясь по прочерченным линиям. Используйте разные гвозди, чтобы получить отверстия разного размера — к примеру, крупные в центре, а по краям мелкие.
- Покройте банку слоем краски из баллончика и высушите.
- Спрячьте в нее широкую парафиновую или светодиодную свечу и поставьте конструкцию на столик веранды, в беседку или на окно.
Обратите внимание! Чтобы банка не деформировалась от ударов, ее насаживают на деревянную болванку или плотно набивают мокрым песком. Некоторые даже советуют его замораживать.
Делаем светильники своими руками
Чтобы оформить освещение дачного участка своими руками, не обязательно покупать готовые устройства в магазине. Если включить фантазию и подойти к вопросу творчески, можно смастерить изделие самостоятельно.
Из жестяных банок
Если у вас осталось несколько жестяных банок, не спешите их выбрасывать. Хоть через их плотные стенки свет не сможет рассеиваться, это можно исправить с помощью мелких отверстий. Для этого нам нужно зафиксировать брусок в тисках, надеть на него банку и сделать маленькие дырочки с помощью молотка и гвоздей. Расположить отверстия можно хаотично или же создать узор. После этого внутри устанавливаем лампочку и вешаем в любое место. По такому принципу можно смастерить и подсвечники для дома.
Из строительных материалов
Для такой идеи нам пригодятся остатки штукатурки и цемента. Работа состоит из следующих шагов:
1. Подготавливаем широкую двухлитровую бутылку и маленькую бутылку на пол-литра.
2. Ровно отрезаем ее треть с нижней части.
3. Закручиваем крышку.
4. Вставляем маленькую бутылку внутрь большой так, чтобы горлышки соприкасались. Фиксируем емкости друг к другу гвоздями.
5. В пространство между бутылками заливаем материал и ждем, когда он застынет.
6. Убираем бутылки с высохшего изделия.
7. Вкручиваем лампочку.
Из веток
Такой вариант напоминает детские поделки в технике папье-маше. Нам нужен один небольшой шарик в надутом виде и кусочки веток. Короткие палочки мы наклеиваем по всей поверхности шарика, используя прозрачный клей. Когда изделие покрыто со всех сторон и уже засохло, протыкаем шар и достаем его через промежуток между ветками. Далее внутрь вставляем лампочку — ее можно закрепить проволокой. На фото показано освещение дачного участка с помощью светильника из веток.
Другие идеи
Ниже показаны фото освещения дачного участка своими руками. Вы можете выбрать любую идею, чтобы преобразить ваше пространство.
С помощью этих вариантов вы сможете украсить свою дачу новым светильником, внести в нее еще больше уюта.

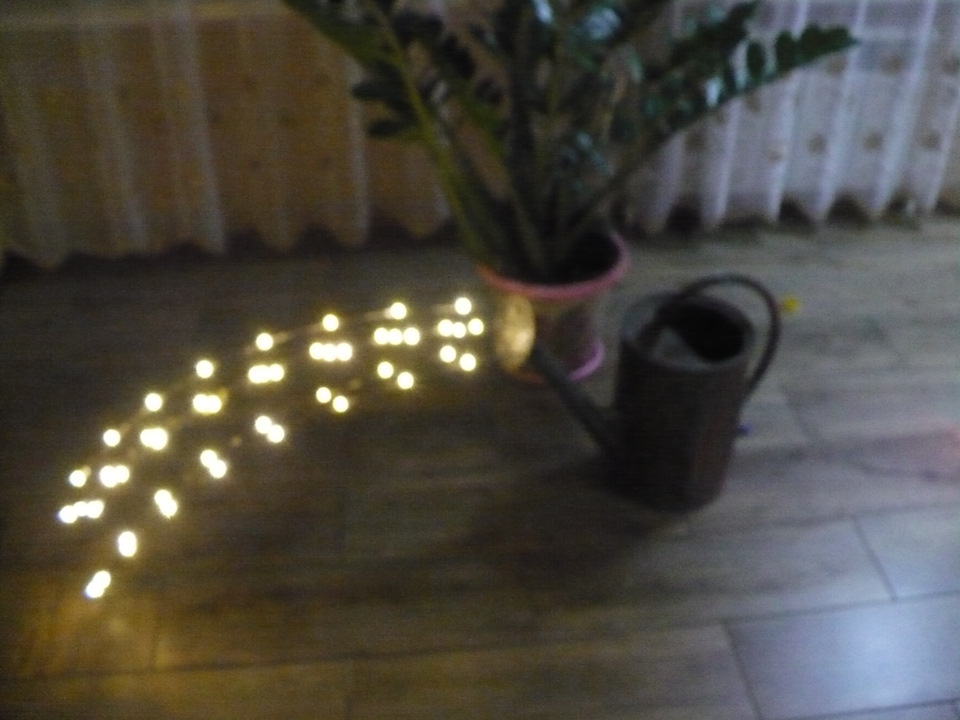

Светильник садовая лейка.
Знаю, что тема ламп, люстр, светильников уже набила всем оскомину.Наверное после портмоне, ремней и мангалов, прочно занимает третье заслуженное место.На оригинальность не претендую, может кому-то и моя идея будет интересна.
Летом собираемся делать декоративный водоём, который будет находиться недалеко от входа в дом и нужно как-то его подсветить, так как он ни чем не будет огорожен и со временем ещё и всякую растительность вокруг его насадим.Не хотелось, чтобы гости или домашние под «мухой» врюхались в него.Светильники садовые и прожектора в классическом виде не очень понравились, хотелось садовую тематику, чтобы и днём вписывалось в ландшафтный дизайн.На иностранном сайте попалась интересная идея с лейкой и светодиодной гирляндой.Ничего там не мудрили, просто протащили гирлянду через сетку лейки.Смотрится на картинке отпадно, для помещения может и пойдёт, на улице навряд ли станет долго работать, ветер и осадки рано или поздно повредят гирлянду, не закреплена жёстко и слабо защищена от осадков и днём будет смотреться как лейка с торчащей кучей непонятных проводков.
Попробуем устранить эти недостатки.Нам понадобится лейка садовая, провод стальной и светодиодная гирлянда «Нить (Роса)».
Провод находился внутри алюминиевого провода ЛЭП.Охотники за цветметом забрали алюминий, а его выбросили.Провод прочный, сталистый хорошо держит форму, покрыт или обработан чем-то от ржавчины, думаю лет ему, умножь мой возраст на два или три, а он как новенький.Обычными кусачками и пассатижами не берётся, даже зубилом перерубить проблемно.Резал дремелем с диском по металлу.Длина 81 см.80 см будут снаружи сетки лейки и 1 см будет заходить внутрь сетки лейки при пайке.Резал 6 штук.

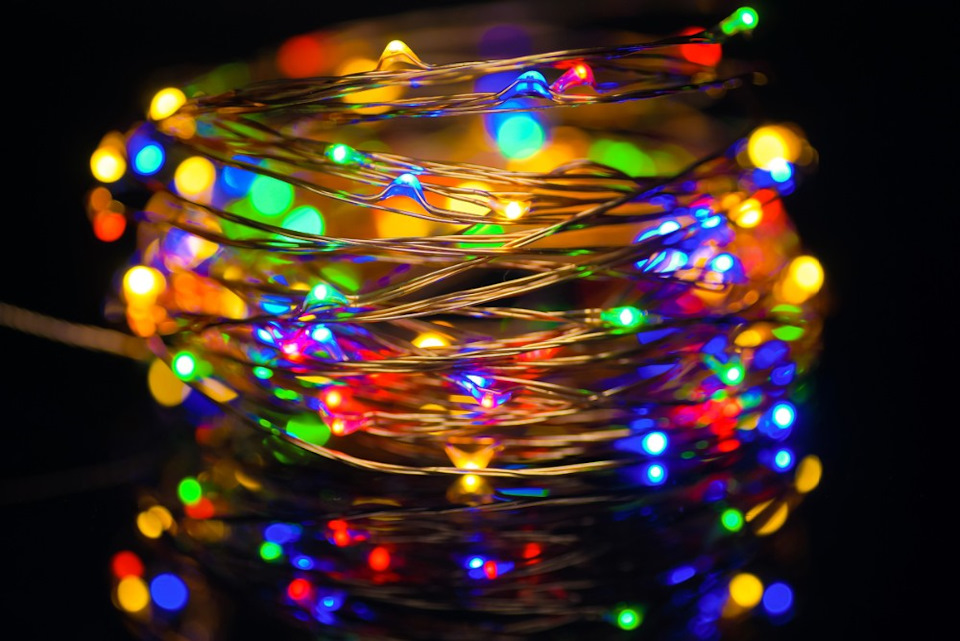

Светодиодная гирлянда «Нить(Роса)» бывает различной длины и с различным цветом светодиодов, есть и мультиколор.Может работать от батареек, аккумуляторов 18650 или USB питания на 5 вольт.Потребление электроэнергии мизерное.Любое зарядное устройство телефона 5-10 метров гирлянды потянет легко.
Купил 5 метров с USB питанием и контроллером, который позволяет изменять цвет гирлянды, имеет восемь эффектов и может управляться с пульта.

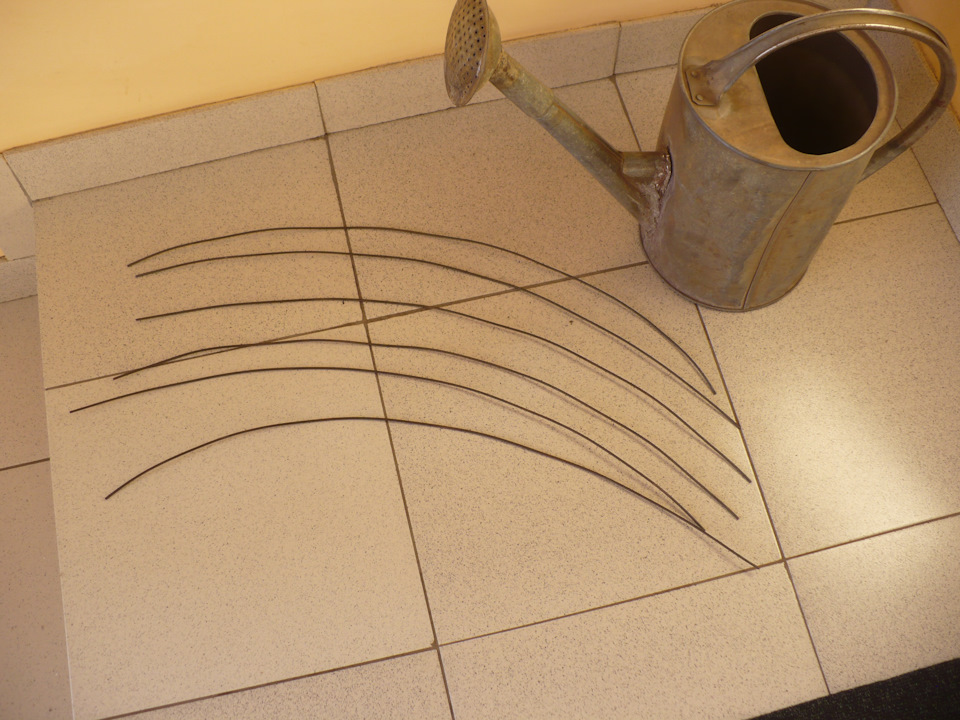

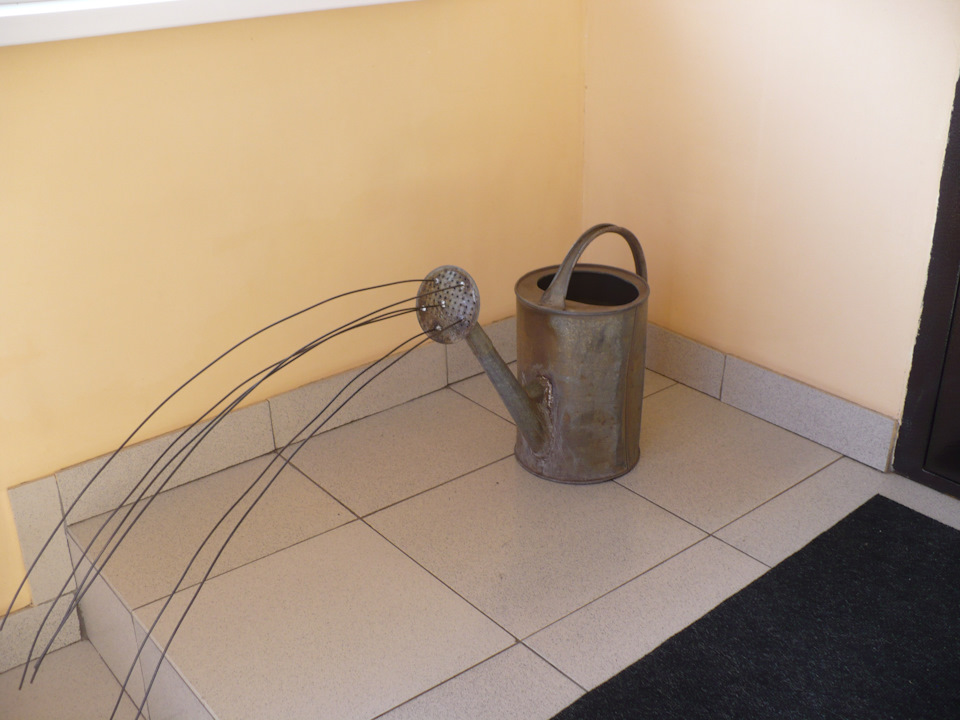

На сетке лейки делаем «струи» из стального провода.Намечаем равномерно отверстия, рассверливаем под диаметр провода.Зачищаем провод и отверстия, пролуживаем и пропаиваем.Получится садовая лейка со «струями».

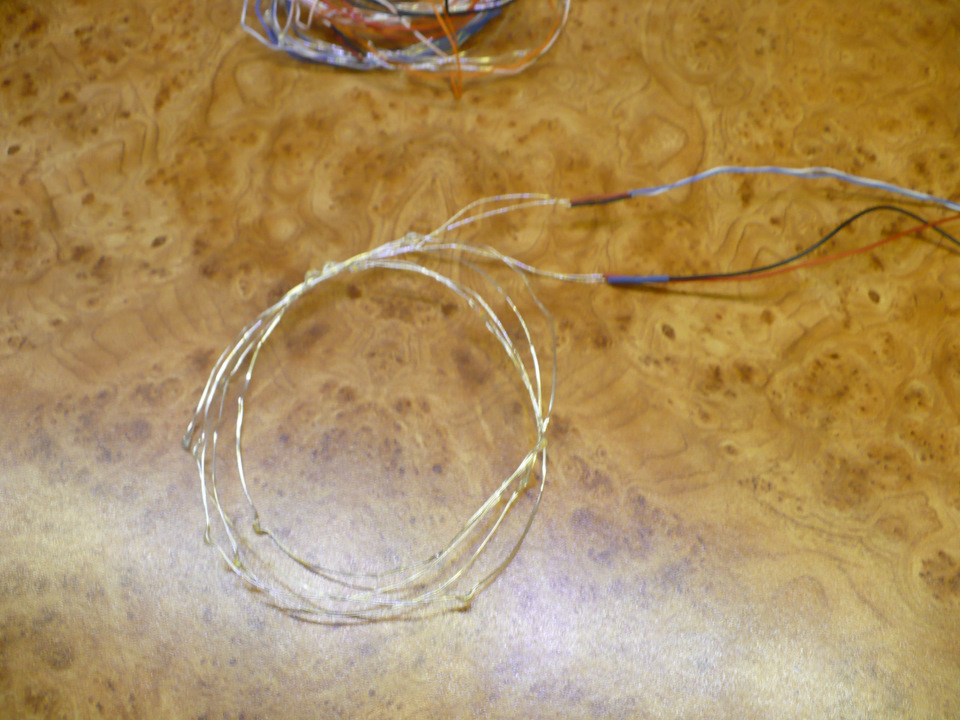

От гирлянды отрезаем куски по 80 см.Измерять ничего не надо, расстояние между светодиодами 10 см, режем по 8 светодиодов.
Припаиваем к ним провода разных цветов, так чтобы знать где плюс, а где минус .
Спайку изолируем термоусадкой.Получится 6 кусков гирлянды с проводками.

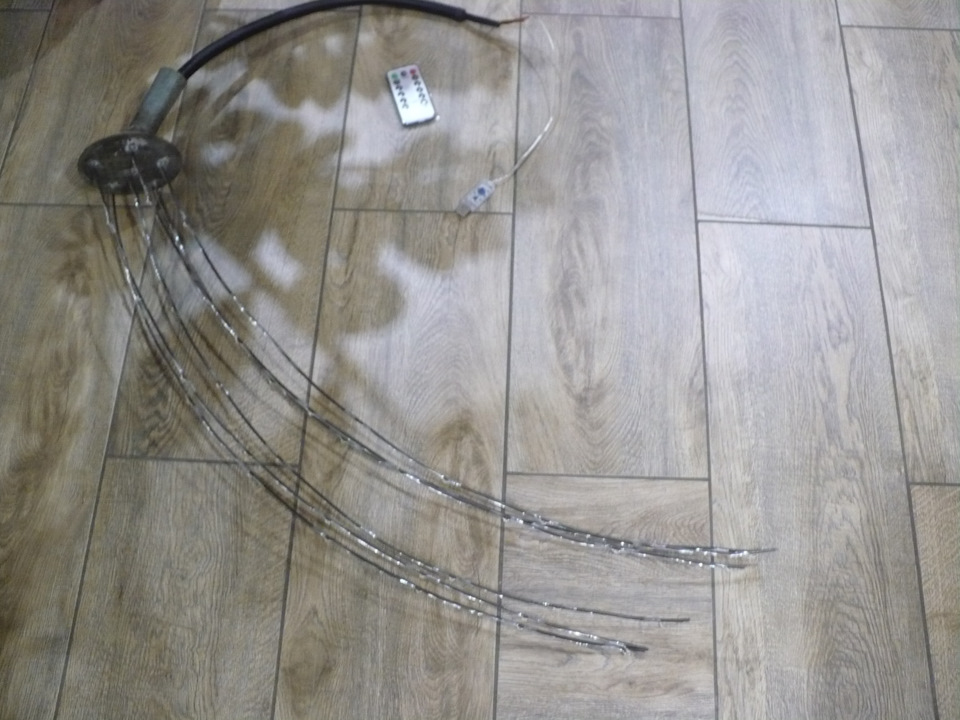

Теперь крепим куски гирлянды с проводками на «струи» нашей лейки.Куски гирлянды находятся на «струях», а проводки прячутся внутрь сетки лейки.Крепил гирлянду полосками скотча.Получается вот такое «хозяйство»со скрученными в один плюсовыми проводами и со скрученными в один минусовыми проводами и всё припаивается к «+» и «-» контроллера.
Под ручкой лейки просверливаем отверстие и устанавливаем гнездо разъёма.В него будет подаваться питание на 5 вольт.Штекер пыле-влагозащищён.
Покрываем «струи» с закреплёнными на них гирляндами яхтовым лаком.Изолируем все соединения термоусадками различных диаметров.Заливаем отверстия силиконовым герметиком.Защита должна быть не ниже IP65-67.
Чтобы не скоплялась влага просверливаем три дренажных отверстия на дне лейки.Лейку может свалить ветром — внутрь укладываем гальку или щебень в полиэтиленовом пакете.Крепим контроллер двусторонним скотчем или самоклеющимися площадками под верхнюю часть козырька лейки.Проверяем работоспособность.Увы, фигушки… Всё работает, кроме управления с пульта.ИК- сигнал не проходит через стенки лейки и термоусадку сверху контроллера, эффекты можно включить только в ручном режиме(*
Видео одного из восьми эффектов в котором может работать светильник:
Садовый фонарь своими руками
Кухня слоновая кость с деревянной столешницей
Фиолетовые шторы и желтый диван
Настенный светильник в виде гор
Фальцевое железо для фасада
Полка для трав в парилке
Рекомендуем
Демонстрационный сайт » Светильник » Садовый светильник своими руками
Световая инсталляция из банок и старой лестницы
Выше мы уже описали несколько идей для уличных светильников из стеклянных банок. Если использовать такие подвесные конструкции со свечами внутри не по отдельности, а в композиции с другими элементами, может получиться настоящий арт-объект! Например, тут в качестве основы был использован кусок старой деревянной лестницы, к нему прикрепили подвесные светильники из банок, цепи и необычный многогранник. Вы же можете декорировать свою конструкцию чем угодно: бумажными гирляндами, лентами, искусственными цветами…
Круглые светильники из виноградной лозы
И напоследок очень необычный вариант уличного освещения, сделанный из виноградной лозы. Для его создания вам нужно обмотать ветки вокруг круглой основы — подойдёт металлический каркас из проволоки или обычный надувной мяч. В процессе лозу нужно скреплять (например, клеем).
Получившуюся конструкцию украсьте уличной гирляндой, разместите на газоне или подвесьте на деревья. Дачный участок сразу станет напоминать волшебный сад!
