Rs232 максимальная длина кабеля

Содержание

Для подключения сканеров штрих-кода к управляющим устройствам (ПК, POS-терминал и т.д.) и передачи данных в информационную систему используются различные интерфейсы связи. Выбор интерфейса подключения зависит от параметров интерфейса, функциональных возможностей приложения, в котором используется сканер и от технических характеристик управляющего устройства. Основные параметры, которые необходимо учитывать при выборе интерфейса:

максимальное расстояние передачи данных (длина кабеля)
тип кабеля
скорость передачи данных
структура канала передачи информации
дополнительное питание
возможность «горячего» подключения

На сегодняшний день существует большое количество типов интерфейсов подключения. Краткие характеристики основных типов представлены ниже.

RS-232C. Последовательный интерфейс

Данный стандарт разработан Ассоциацией электронной промышленности США (Electronics Industries Association – EIA) в 1969г. RS-232C является последовательным асинхронным интерфейсом передачи данных, между приемным и передающим оборудованием, работающий в режиме последовательного обмена данными со скоростями до 115200 бит/сек. Максимальная длина кабеля составляет 15 м.

RS-232 был разработан как стандарт для соединения компьютеров и различных последовательных периферийных устройств. Спецификации интерфейса RS-232 не ограничивают максимальною длину кабеля, но ограничивают максимальное значение его емкости 2500 пФ. Емкость интерфейсных кабелей различна, однако общепринятой длиной, удовлетворяющей спецификации, считается длина 15 м (скорость до 19600 бод).

Чем выше скорость передачи, тем больше искажения сигнала, вызванные емкостными характеристиками кабеля. Выпускаются специальные интерфейсные кабели прямой связи RS-232 низкой емкости, которые работают со скоростью 9600 бод на расстоянии до 150 м. Для RS-232, в качестве соединителя, рекомендуется использовать разъем DB-25. Но наиболее распространенным является разъем DB-9, в котором используются только основные сигналы.

Контакт Описание сигнала

1 GND (защитное заземление)
2 TxD (передаваемые данные)
3 RxD (принимаемые данные)
4 DTR (готовность DTE)
5 SG ( сигнальное заземление)
6 DSR (готовность DCE)
7 CTS (готовность к передаче)
8 RTS (готовность к приему)
9 Напряжение питания

Некоторые аспекты применения интерфейса RS232

Интерфейс RS-232 предназначен для подключения к компьютеру стандартных внешних устройств (принтера, сканера, модема, мыши и др.), а также дял связи компьютеров между собой. Основными преимуществами использования RS-232 по сравнению с Centronics являются возможность передачи на значительно большие расстояния и гораздо более простой соединительный кабель. В то же время работать с ним несколько сложнее. Данные в RS-232 передаются в последовательном коде побайтно. Каждый байт обрамляется стартовым и стоповым битами. Данные могут передаваться как в одн, так и в другую сторону (дуплексный режим).

Кабель USB RS232

Компьютер имеет 25-контактный (DB25P) или 9-контактный (DB9P) разъем для подключения RS-232C. Назначение контактов разъема приведено в таблице ниже.

RS-232 — популярный проток, применяемый для связи компьютеров с модемами и другими периферийными устройствами. RS-232 — интерфейс передачи информации между двумя устройствами на расстоянии до 20 м. Информация передается по проводам с уровнями сигналов, отличающимися от стандартных 5В, для обеспечения большей устойчивости к помехам. Асинхронная передача сигналов осуществляется с установленной скоростью при синхронизации уровнем сигнала стартового импульса.

Интерфейс RS-232 был разработан для простого применения, однозначно определяемого по его названию «Интерфейс между терминальным оборудованием и связанным оборудованием с обменом по последовательному двоичному коду». Каждое слово в названии значимое, оно определяет интерфейс между терминалом (DTE) и модемом (DCE) по передаче последовательных данных.

Ассоциация электронной промышленности (EIA) развивает стандарты по передаче данных. Стандарты EIA имеют префикс «RS». «RS» означает рекомендуемый стандарт, но сейчас стандарты просто обозначаются как «EIA» стандарты. RS-232 был введен в 1962 году. Стандарт продолжал развиваться и в 1969 была представлена третья редакция (RS-232C). Четвертая редакция была в 1987 (RS-232D, известная также как EIA-232D). RS-232 идентичен стандартам МККТТ (CCITT) V.24/V.28, X.20bis/X.21bis и ISO IS2110.

Порядок обмена по интерфейсу RS-232C

INCarrie Detect (Определение несущей)8

Назначение сигналов следующее:

FG — защитное заземление (экран).

— TxD — данные передаваемые компьютером в последовательном коде (логика отрицательная)

RxD — данные, принимаемые компьютером последовательном коде (логика отрицательная)

RTS — сигнал запроса передачи. Активен во все время передачи.

CTS — сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника.

DSR — готовность данных. Используется для режима модема.

SG — сигнальное заземление, нулевой провод.

DCD — обнаружение несущей данных (детектирование принимаемого сигнала).

DTR — готовность выходных данных.

RT — индикатор вызова. Говорит о приеме модемом сигнала вызова по телефонной сети.

Скорость передачи RS-232 может выбираться из ряда: 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с.

Спецификации RS-232 не ограничивают максимальную длину кабеля, но ограничивают максимальное значение его емкости — 2500 пФ. Емкость интерфейсных кабелей различна, однако общепринятой длиной удовлетворяющей данной спецификации считается длина 50 фут (15 м) (до 20000 бод). Чем выше скорость передачи, тем больше искажения сигнала, вызванные емкостными характеристиками кабеля.

Выпускаются специальные интерфейсные кабели прямой связи Rs-232 с низкой емкостью, которые удовлетворительно работают со скоростью 9600 бод на расстоянии до 500 футов (150 м).

Число приемников и передатчиков подключаемых к одной лини 1/1, (в отличие от стандартов RS422 1 передатчик/10 приемников или RS485 32/32). Таким образом, получившие сейчас распространение линки прямой связи на скорости 115 Кбод выходят за стандарт RS-232C, это означает, что изготовители интерфейсных плат не гарантируют работу на этих скоростях и дело здесь не столько в том, что это позволяют современные кристаллы приемо-передатчиков, а в интерфейсных чипах. Однако я разыскал диаграмму скорость/расстояние для RS-232c, и взял на себя смелость экстраполировать ее на эти скорости, получилась величина порядка 2-5 м на скорости 115 Кбод. Из этой же диаграммы: 10 Кбод — 200 футов (60 м), 500 бод — 3000 футов (800 м). низкая скорость и дальность этого интерфейса ограничена в первую очередь его ассиметричностью. Например, более поздний RS485 до 1 Мбод на 1200 м. Обязательно должна быть учтена разность потенциалов между компьютерами, если они включены в разные фазы. Для этого существует контакт PG (защитная земля).

Ответ: Олег Николайчук

По данным McNamara (Technical Aspects of Data Communications. Digital Press, 1982)

Максимальная длина кабеля интерфейса RS-232

Скорость передачи, бод	Длина экранированного кабеля, м	Длина неэкранированного кабеля, м
110	1524	914
300	1524	914
1200	914	914
2400	304	152
4800	304	76
9600	76	76

Эти данные получены при размахе выходного напряжения +-15 В.

Комментарии: Леонид Токарев

Учитывая, что размах выходного напряжения по RS-232C на выходе данных ККМ равен +-5В, рекомендуемая длина экранированного кабеля для связи с компьютером без применения дополнительной сетевой аппаратуры должна составлять не более 10-15 метров на скорости дл 9600 Бод.

При этом, во избежании выхода из строя приемопередатчиков интерфейса компьютер ККМ должны быть подключены к одной фазе питающего напряжения, а сам ККМ и компьютер должны быть заземлены.

Для увеличения дальности соединения необходимо либо использовать интерфейс RS485 (до 1200 метров на всех скоростях), либо использовать усилитель HUB-RS232 (0м до компьютера, 15м до ККМ). К одному HUB-у звездой можно подсоединить до 7-ми ККМ.

RS-232

Интерфейс RS-232 – это стандарт передачи двоичных данных между двумя устройствами (терминалом и коммуникационным устройством) на расстояния до 20 метров. Протокол RS-232 работает с помощью небалансного сигнала. Сигнал передается по несбалансированной линии, которая состоит из сигнальной земли и сигнального провода. Сигнальный провод передает двоичные данные (то есть 0 или 1), используя для этого разницу в уровне напряжения. Интерфейс RS-232 обеспечивает связь устройства и порта, а также передачу данных на низкой скорости. Такая связь называется двухточечной, так как она соединяет один порт с одним устройством. Примером двухточечной связи в компьютере может служить мышка, подключенная к последовательному порту COM1, и модем, который подключается к порту COM2. Такая связь требует общей линии заземления, что заставляет ограничивать длину кабеля. Максимальная длина кабеля составляет от 20 до 60 метров. С длиной кабеля может быть связаны две проблемы: интерференция и сопротивление. Интерфейс RS-232 используется для связи локальных устройств и соединяет один передающий прибор и один приемник. Для того чтобы расширить сферу применения интерфейса RS-232 на промышленную среду, используется еще один интерфейс – RS-422.

Получить код в СМС

Хотите первыми узнавать о наших акциях и специальных предложениях? Подпишитесь на наши новости:

В нашем каталоге представлен широкий ассортимент продукции для систем видеонаблюдения любой сложности. Вы можете выбрать модель для проектирования новой структуры или модернизации имеющейся сети с возможностью дальнейшего масштабирования.

Какова максимальная длина кабеля для устройств с питанием от RS-232?

Устройства с питанием от порта RS-232 компьютера получают питание по линиям Tx, RTS и DTR. В общем случае длина кабеля не должна превышать 15 метров на скорости 9600bps.При использовании кабеля большей длины передаваемой мощности может не хватить для питания устройства.

Ethernet сервер последовательных интерфейсов, 16xRS-232/422/485, 10/100M Ethernet, RJ-45 8pin, 88~300 VDC, -40. +85C

$2 434,02 220 674,58 ₽

Ethernet сервер последовательных интерфейсов (усовершенствованный), 2xRS-232/422/485, с адаптером питания

$368,18 33 380,16 ₽

Ethernet сервер последовательных интерфейсов (усовершенствованный), 2xRS-422/485, -40. +75С, без адаптера питания

$401,24 36 377,46 ₽

Ethernet сервер последовательных интерфейсов (усовершенствованный), 1xRS-422/485, с адаптером питания

$220,48 19 989,29 ₽

Промышленный конвертер RS-232/422/485 в одномодовое оптоволокно (SС разъем)
$665,09 60 298,79 ₽

Ethernet сервер последовательных интерфейсов (усовершенствованный), 2xRS-232, с адаптером питания
$338,02 30 645,77 ₽

Ethernet сервер последовательных интерфейсов (усовершенствованный), 1xRS-422/485 , -40. +75С, без адаптера питания

$293,52 26 611,29 ₽

Ethernet сервер последовательных интерфейсов (усовершенствованный), 1xRS-232, с адаптером питания
$219,68 19 916,76 ₽

Недавно просмотренные

Промышленный Ethernet

Коммутаторы Ethernet
Межсетевые экраны
Сотовая связь
Промышленный Wi-Fi
Ethernet в оптоволокно
Удлинители Ethernet по DSL
Промышленные SFP-модули

Полевые шины и устройства

NPort: COM в Ethernet
Шлюзы протоколов
Преобразователи интерфейсов
Медиаконвертеры
Платы COM-портов
Контроллеры и модули
Видеонаблюдение

Компьютеры и мониторы

Промышленные компьютеры
Панельные компьютеры
Промышленные мониторы

Библиотека

Новости
Статьи и обзоры
Решения
Обучающие статьи
База знаний / F.A.Q.
Технологии

Связаться с нами

Где купить
Техническая поддержка
Сервисное обслуживание

Все материалы, характеристики, цены представленные на сайте не являются публичной офертой.
Оплата принимается в рублях по курсу ЦБ РФ на день оплаты

Сайт официального дистрибьютора MOXA Inc. в России. Данный веб-сайт не имеет отношения к компании Moxa Inc. или её представительствам. MOXA является зарегистрированным товарным знаком компании Moxa Inc.

Откроется в новом окне

Некоторые аспекты применения интерфейса RS232

Порядок обмена по интерфейсу RS-232C

INCarrie Detect (Определение несущей)8

Назначение сигналов следующее:

FG — защитное заземление (экран).

— TxD — данные передаваемые компьютером в последовательном коде (логика отрицательная)

RxD — данные, принимаемые компьютером последовательном коде (логика отрицательная)

RTS — сигнал запроса передачи. Активен во все время передачи.

CTS — сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника.

DSR — готовность данных. Используется для режима модема.

SG — сигнальное заземление, нулевой провод.

DCD — обнаружение несущей данных (детектирование принимаемого сигнала).

DTR — готовность выходных данных.

RT — индикатор вызова. Говорит о приеме модемом сигнала вызова по телефонной сети.

Скорость передачи RS-232 может выбираться из ряда: 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с.

Ответ: Олег Николайчук

По данным McNamara (Technical Aspects of Data Communications. Digital Press, 1982)

Максимальная длина кабеля интерфейса RS-232

Скорость передачи, бод	Длина экранированного кабеля, м	Длина неэкранированного кабеля, м
110	1524	914
300	1524	914
1200	914	914
2400	304	152
4800	304	76
9600	76	76

Эти данные получены при размахе выходного напряжения +-15 В.

Комментарии: Леонид Токарев

Максимальная длина кабеля

Скорость передачи информации по RS-232 измеряется в Бодах. Максимальная скорость согласно стандарту 20000 Бод. Однако современное оборудование может работать значительно быстрее. Не имеет значения, насколько быстрое (медленное) ваше соединение — максимальное число чтения за секунду можно установить с помощью используемого программного обеспечения.

Контроль четности

Четность в RS-232 (Parity)

При передаче по последовательному каналу контроль четности может быть использован для обнаружения ошибок при передаче данных. При использовании контроля четности посылаются сообщения подсчитывающие число единиц в группе бит данных. В зависимости от результата устанавливается бит четности. Приемное устройство также подсчитывает число единиц и затем сверяет бит четности.

Типы четности

Для обеспечения контроля четности компьютер и устройство должны одинаково производить подсчет бита четности. То есть, определиться устанавливать бит при четном (even) или нечетном (odd) числе единиц. При контроле на четность биты данных и бит четности всегда должны содержать четное число единиц. В противоположном случае соответствует для контроля на нечетность.

Mark и Space биты четности

Часто в драйверах доступны еще две опции на четность: Mark и Space. Эти опции не влияют на возможность контроля ошибок. Mark означает, что устройство всегда устанавливает бит четности в 1, а Space — всегда в 0.

Обнаружение ошибок

Проверка на четность — это простейший способ обнаружения ошибок. Он может определить возникновение ошибок в одном бите, но при наличии ошибок в двух битах уже не заметит ошибок. Также такой контроль не отвечает на вопрос какой бит ошибочный. Другой механизм проверки включает в себя Старт и Стоп биты, циклические проверки на избыточность, которые часто применяются в соединениях Modbus.

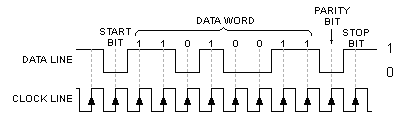

В этом примере показана структура передаваемых данных со синхронизирующим тактовым сигналом. В этом примере используется 8 бит данных, бит четности и стоп бит. Такая структура также обозначается 8Е1.
