Прогресс не стоит на месте и все чаще для нашего удобства создаются электроприборы, имеющие удобные функции для применения в быту или в промышленности. Новинок уже так много, что не все о них знают и понимают, для чего их нужно использовать. Одной из таких относительных новинок для применения в быту является термопот. Термопот представляет собой электрический бытовой прибор, который используется одновременно как чайник и термос. То есть функциями термопота являются нагрев воды и поддержание ее в нужном диапазоне температуры. Совмещение этих функций оказалось таким удачным, что термопоты сейчас стали очень популярными и заняли надлежащее место у нас на кухне. По внешнему виду термопот представляет собой емкость объемом до 5 литров в металлическом или пластиковом корпусе. Бывают и термопоты большего объема, но они уже применяются не для домашнего использования, а для ресторанов и кафе. Вверху конструкции находится крышка, на которой обычно располагается удобная панель управления нагревом. Подача воды в термопот осуществляется при помощи специального ручного или электрического насоса. Температура, поддерживаемая термопотом, может быть установлена в определенном диапазоне в соответствии с температурными режимами на панели управления. Различные модели термопотов могут иметь несколько таких режимов. Термопот, в зависимости от сложности конструкции, может просто нагревать воду до кипения, а потом вода будет медленно остывать, но также есть модели, которые могут постоянно поддерживать температуру воды на определенном уровне, используя специальный нагревательный элемент для этого. Также, как и в другой умной бытовой технике, термопоты могут выполнять дополнительные функции, такие как подогрев воды в определенное время по таймеру или через управление по смартфону, выбор температуры с точностью до нескольких градусов, самоочистка и прочее.
Для того, чтобы хорошо поддерживать температуру воды, в конструкции термопота предусмотрена изоляция. Однако в отличие от хороших термосов, в которых изоляцией выступает вакуум, в термопотах обычно имеется обычная воздушная прослойка. Это означает, что все же остывание воды в термопоте будет быстрее, чем в термосе, однако вода в нем может подогреваться при помощи встроенных электронагревателей. Термопот даже небольшого объема из-за толстого слоя изоляции имеет довольно большие размеры, поэтому для удобства наливания воды в термопотах используются удобные помпы. Помпы эти могут быть как электрическими, так и механическими. Также в конструкции термопота обычно имеется ступенчатый или плавный терморегулятор, кнопочные или сенсорные панели управления и прочее.
Конструкция термопота
Для ремонта термопота вам потребуется больше знаний и времени, чем для ремонта обычного электрочайника, поскольку его конструкция намного сложнее. Кроме электронагревателя и кнопки питания, как в чайнике, в термопоте также имеется терморегулятор, который включает и выключает нагреватель в зависимости от температуры воды в емкости. Пример конструкции термопота можно посмотреть на рисунке ниже:
Ремонт термопота (Самый Китайский))) Repair of the thermopot (the most Chinese)))
Рисунок 1. Устройство термопота Для того, чтобы производить кипячение воды и последующий подогрев, по идее, можно использовать и один обычный кольцевой нагревательный элемент. Однако, если хомутовый нагреватель будет иметь небольшую мощность — нагревать воду до кипения он будет очень долго. А если мощность будет большая, то для поддержания нужной температуры будет включаться мощный нагрев, что приведет к повышенному потреблению электроэнергии. Поэтому в конструкции термопота применяют не стандартные кольцевые миканитовые нагреватели, хомутовый ТЭН для термопота представляет собой электронагреватель с двойным греющим элементом – с большей и с меньшей мощностью. Мощный нагреватель применяется для кипячения воды, а второй используется при подогреве и поддержании нужной температуры.
Рисунок 2. Схема термопота Кроме нагревателя, в конструкцию термопота входит насос, который перекачивает воду из резервуара. Если используется не механический, а электронасос, то чаще всего это будет насос с электропитанием на 12 или 24 В постоянного тока, а это значит, что в конструкцию будет входить преобразователь напряжения, часто являющийся причиной поломки термопота.
Ремонт термопота
Привет! Я как-то года 4 назад решил купить домой термопот, дабы всегда была горячая вода для чаепитий, а так же освободить одну конфорку убрав чайник с плиты! Выбрал я тогда Polaris, не самый китайский в общем, объём 3,2 литра. Работал он 4 года, и вот вчера звонит жена, и говорит мол сдох. Приехав после работы, я первым делом заменил провод, но результата это не дало). Да и пёс с ним подумал я, поставлю чайник обратно. Но, к хорошему/удобному быстро привыкаешь, и что-то менее удобное/хорошее воспринимать перестаёшь, вот и я не исключение. Полистав сайты магазинов, был в акуе от того сколько они нынче стоят, более-менее сносный 4,5К, а это уже понты, ибо за чай столько отдавать я не готов!)). В общем решил посмотреть, а что с моим приключилось то? Взял его на роботу с собой, разобрал, осмотрел — все целое на основной плате и диоды, и реле, и дорожки тоже целые. Начал разбирать дальше, и нашел на корпусе самого термоса ухо в которое был вставлен длинный кембрик, а внутри этого кембрика было что-то похожее на предохранитель, только странный какой-то. На нем было написано TF157C, я подумал, что 157С — это температура! По маркировки гугл мне сказал что ни что иное как термопредохранитель, ну уже что-то). Взял мультиметр, и оказалось, что он не звонится, хм еще лучше!). Убрал из цепи термопредохранитель, скрутил провода, иииии всё заработало. Ну что же виновник найден, нужно его заменить. Ибо так просто без него оставлять — это не мои методы!) У себя в городе нашел точно такой же термопредохранитель за 30 рублей, его параметры 250 вольт, 10 ампер, 157 градусов, купил сразу пару, что бы про запас. Приехал на работу обратно, и встал вопрос как его туда собственно установить? Паять нельзя, он сработает, да и по заводу он был на клеммах, но они падлы одноразовые. Ну люди мы русские, и я отправился в авто отдел, за подходящими клеммами, и таки нашел идеальные, которые замечательно его держат). Клеммы припаял к проводам, надел термоусадку на места пайки, и легким движением руки установил новый термопредохранитель, а сверху штатный кембрик). Собрал всю беду назад, и провел тест драйв. Воду он вскипятил как и раньше быстро, сгонял купил пакетик кофе, и оставил его на пол дня в качестве проверки. Все замечательно работает, и кипячение и поддержание. От чего он сдох я увы не знаю, но если бы с нагревателем или термостатом или реле была проблема, то она бы у меня проявилась, а я его гонял 4 полных цикла. Наверно качество такое, китайское). В общем ребят, 30-ти рублевая деталька, а кого-то может нагнуть, и придется вывалить куда больше за новое устройство! Вот просто знайте обладатели термопотов, что там живёт такая вот деталька. На фото два новых оставшихся — если вдруг кому пригодится. Добра всем!
Из каких частей состоит термопот:
- Бак из нержавеющей стали.
- Два нагревательных элемента, встроенных в дно металлического бака. Один нагреватель является основным и служит для кипячения воды. Другой нагреватель служит для подогрева воды. На фотографии показаны выводы этих нагревателей. Вывод 3 является общим для нагревательных спиралей. Для исключения электрического контакта с металлическим баком на выводы надеты керамические бусы.
Выводы нагревательных спиралей - Двигатель постоянного тока служащий для подачи воды. Его также называют водяной помпой. Здесь имеется в виду вся конструкция, которая объединяет электродвигатель и соединительные трубки, по которым подаётся вода, а также нагнетатель, совмещённый с валом двигателя. Напряжение питания двигателя постоянного тока 8 – 12 Вольт. (в некоторых моделях 24 В.)
Мотор водяной помпы - Основная электронная плата. На основной плате смонтирована схема реле времени, которая включается в режиме принудительного (повторного) кипячения и радиоэлементы, служащие для формирования напряжения питания, как самого реле, так и двигателя постоянного тока.
Основная электронная плата термопота - Плата управления. На плате управления размещены кнопки режима работы чайника-термоса: «Повторное кипячение» и «Подача воды». Также на плате управления смонтированы индикаторы работы термопота, роль которых выполняют красный (режим «кипячение») и зелёный (режим «поддержание нагрева») светодиоды.
Плата управления и индикации
Внешняя панель - Одной из ключевых деталей любого термопота, от которой зависит работоспособность прибора, является термовыключатель. По-другому данную деталь ещё называют термопрерывателем, термоконтактом, температурным датчиком, а в некоторых случаях и термостатом. Хотя, наверняка, правильнее эту деталь называть всё-таки термовыключателем. Термовыключатель представляет собой пластиковый либо керамический бочонок, внутри которого два биметаллических контакта. В зависимости от исполнения контакты либо замкнуты, либо разомкнуты. В термовыключателях, которые применяются в термопотах, контакты нормально-замкнуты. При воздействии верхней граничной температуры контакты размыкаются. При остывании контактов до температуры сброса, обычно равной значению на 15°–20°–25°C ниже верхнего порога срабатывания, биметаллические контакты вновь замыкаются. Поэтому термовыключатель является самовосстанавливающимся температурным контактом с фиксированной температурой срабатывания и сброса.
Термовыключатель
В рассматриваемом термопоте «Elenberg» один термовыключатель установлен в донной части бака. Служит он для выключения основного нагревательного элемента при достижении температуры кипения воды. Термовыключатель имеет маркировку KSD 302, температура срабатывания составляет 100°C. Максимальный ток через контакты термовыключателя ограничивается значением 10А, допустимое переменное напряжение составляет 250В.
Термовыключатель имеет вертикальные штампованные выводы для подключения разъёмов и фиксированный фланец для крепления. На корпус термовыключателя в местах теплового контакта, как правило, наносится теплопроводная паста белого цвета (термопаста КПТ-8 или аналог). Она улучшает теплообмен между металлическим баком и термовыключателем.
Термовыключатель KSD 302
Точно такой же термовыключатель установлен на боку нержавеющего бака приблизительно посередине. Он также имеет фиксированный фланец. Выводы горизонтальные. Температура срабатывания данного термовыключателя 105° – 110°C. Он выполняет роль защитного.
Если вдруг по неосторожности термопот был включен без воды, то металлический бак быстро нагреется до критической температуры в 105° – 110°C, и, следовательно, контакты термовыключателя размыкаются полностью обесточивая электроприбор. На случай, если не сработает защитный термовыключатель, то срабатывает защитный термопредохранитель, температура срабатывания которого может быть в пределах 125° – 150°C. Термопредохранитель устанавливается рядом с защитным термовыключателем и прижат к корпусу бака металлической планкой (см. фото).
Защитный термовыключатель
В некоторых случаях защитный термопредохранитель можно обнаружить и в донной части бака. Всё зависит от модели термопота. Так, например, в термопоте «DELTA DL-3003» защитный термопредохранитель закреплён в донной части бака. Температура его срабатывания – 135°C.
Нередки случаи, что причиной неисправности термопота служит как раз защитный термопредохранитель. Он просто «наглухо» размыкает электрическую цепь. В таком случае, термопот просто полностью отключется от электросети и на передней панели нет никакой индикации (светодиоды не светятся).
В отличие от термовыключателя, контакты термопредохранителя не восстанавливаются при остывании. Поэтому при поиске неисправности следует его проверить.
Термопредохранитель
Стоит отметить то, что зачастую причиной неработоспособности термопота служит как раз один из термовыключателей. Чаще это тот, который закреплён в донной части бака. Проверить его легко. При комнатной температуре исправный термовыключатель является обычным проводником и при проверке омметром имеет практически нулевое сопротивление.
В случае неисправности термовыключателя KSD 302 (или подобного) требуется его замена. Но вот найти подходящий термовыключатель бывает не всегда легко. В таком случае можно купить его в интернете, например на Aliexpress. При выборе смотрим на температуру срабатывания и тип выводов термовыключателя. Сроки бесплатной доставки почтой около 1-1,5 месяца, учтите это. О покупках радиодеталей на Ali я уже рассказывал.
Схема чайника-термоса.
На рисунке показана принципиальная схема термопота. Сама схема взята с сайта «ЭлектроКласс», но перерисована с несколькими дополнениями. Данная схема практически полностью соответствует схеме электрического чайника–термоса «Elenberg TH-6012».
Принципиальная схема чайника-термоса
На схеме под обозначением S1 и S2 показаны термовыключатели (серии KSD 302). Термовыключатель S1 – это тот, который установлен посередине бака и включен последовательно с цепью подачи сетевого напряжения 220 вольт на всю электрическую часть термопота. Последовательно с ним включен термопредохранитель F1, который, как уже говорилось, служит защитным.
Второй термовыключатель S2 установлен в донной части бака. Через этот термовыключатель поступает напряжение на спираль кипячения.
P1 – сетевой трёхполюсный разъём со средним заземляющим выводом.
Алгоритм работы термовыключателя S2 прост. Как только термопот включается в электросеть, то S2 находиться в замкнутом состоянии и он пропускает ток через спираль кипячения. Как только температура воды достигнет 100°C, то контакты S2 размыкаются. Контакты S2 вновь замкнуться только тогда, когда в бак дольют холодной воды по мере расходования. В таком случае температура воды будет ниже температуры сброса термовыключателя S2, и он вновь включиться.
Если же теплая вода из термопота расходуется неактивно, то подогрева дополнительной спиралью TH2 хватает, чтобы температура воды оставалась выше температуры сброса S2.
В случае если необходимо вновь вскипятить воду без долива, то для этого служит схема принудительного подогрева. Суть её работы в следующем:
Параллельно S2 включены контакты реле S1.1, которые замыкаются при включении схемы повторного кипячения. Спираль основного нагревателя для кипячения обозначена как TH1. На транзисторах VT1, VT2 собрано реле времени. В некоторых моделях используется один транзистор. Здесь использовано два для увеличения коэффициента усиления. Стоит обратить внимание на электролитический конденсатор C3. Кто уже знаком с электроникой уже догадались, зачем нужен этот конденсатор. При кратковременном нажатии на кнопку S4 («Повторное кипячение»), конденсатор C3 успеет зарядиться импульсами тока через диод VD6. Диод нужен для того, чтобы на конденсатор не поступало переменное напряжение. Вспомните про свойства электролитических конденсаторов.
Далее под действием напряжения заряженного конденсатора C3 открываются транзисторы VT1, VT2. При этом через обмотку реле K1 течёт ток, и реле переключает контакты S1.1. Замыкается цепь подачи питания на основную спираль TH1. Приблизительно через 30–40 секунд конденсатор C3 разряжается и транзисторы VT1, VT2 закрываются, обесточивая обмотку реле K1. Следовательно, контакты S1.1 размыкаются и спираль TH1 обесточивается. Так работает схема повторного (принудительного) подогрева.
Элементы C1, VDS1, C2 представляют собой выпрямитель сетевого напряжения для питания схемы реле времени. Конденсатор C1 «гасит» излишки напряжения. Электролитический конденсатор C2 сглаживает пульсации тока после мостового выпрямителя VDS1. Данная схема плоха тем, что электронная схема реле гальванически связанна с электросетью, что уменьшает электробезопасность.
В некоторых моделях термопотов вместо гасящего конденсатора C1 может использоваться небольшой понижающий трансформатор как в сетевых адаптерах. Это повышает электробезопасность конструкции, так как применяется понижающий трансформатор, который служит одновременно и гальванической развязкой от электросети. Кроме того, с этого же трансформатора снимается и напряжение питания для мотора подачи воды.
Поэтому, если обнаружите в термопоте трансформатор – не удивляйтесь .
При работе термопота спираль поддержания нагрева постоянно включена! Она работает всегда, пока термопот включен в сеть. Через эту спираль (TH2) поступает напряжение на двигатель M1 (водяная помпа). Поскольку двигатель M1 постоянного тока, то переменное напряжение выпрямляется диодами VD1, VD2. Спираль TH2 и диод VD1 служат делителем напряжения.
Чтобы включить двигатель подачи воды нужно нажать на кнопку S3 («Подача воды»). Аналогичную функцию выполняет клавиша S4, которая срабатывает при нажатии краем кружки.
Через спираль TH2 течёт пульсирующий ток (одна полуволна сетевого напряжения), поскольку последовательно с ней включен мощный диод VD1.
Типичные неисправности
Наиболее часто причинами поломок являются следующие детали устройства:
- сетевой провод;
- модуль управления;
- помпа;
- электрические нагреватели;
- термовыключатель.
Сетевой провод
Перед тем, как отремонтировать термопот своими руками, следует отключить его от сети. После этого, чтобы “прозвонить” провод аппарата тестером, его нужно отсоединить. Для этого открутите винты на днище устройства и снимите его. Вы увидите клеммы, к которым прикреплен сетевой шнур. Отсоедините шнур и начните “прозванивать” его тестером. Если шнур в порядке, можно приступать к дальнейшему поиску неисправности.
Микросхемы
Если вы обнаружили, что на устройстве не работает кнопка или все клавиши, то причиной неполадки может быть вышедший из строя блок управления. Самостоятельно ремонтировать его не рекомендуется, поскольку необходимо иметь определенные знания в радиоэлектронике. Лучше будет, если ремонтом чайника термоса займется сервисный центр.
Электрические нагреватели
Если после включения аппарата он не кипятит воду, при этом работают все режимы нагрева, а также автоматика, то эти симптомы указывают на то, что возможно перегорел нагреватель, или вышло из строя термореле. Чтобы выяснить это, потребуется разборка агрегата.
- Вылейте из емкости воду и переверните устройство. На дне вы увидите винты, которые необходимо вывернуть.
- С помощью плоского предмета (можно использовать отвертку) снимите с фиксаторов пластиковое кольцо. Под ним вы увидите крепеж, который необходимо выкрутить.
- После извлечения винтов, снимите поддон. Чтобы продолжить разборку, рекомендуется маркером наметить все провода одного цвета и сфотографировать расположение всех остальных проводников. Делать это следует для того, чтобы затем при сборке не возникало затруднений.
- Отсоедините хомуты, удерживающие шланги, подсоединенные к насосу. Их можно просто срезать ножницами или кусачками.
- Отсоедините шланги от патрубков электронасоса.
- Снимите верхнюю крышку термопота, не прилагая больших усилий, переверните его дном вверх и опустите бачок таким образом, чтобы он стал на стол.
- Открутите печатную плату и уберите ее в сторону.
- Под прокладкой можно обнаружить еще 2 винтика.
- После откручивания всех винтов на металлическом поддоне, его можно извлечь вместе с дном.
- Далее, выкрутите 8 винтов, удерживающих крышку.
- Теперь с помощью отвертки подденьте защитную крышку и снимите ее. Вы увидите нагревательный элемент.
- После извлечения элемента нагрева, его необходимо проверить на обрыв с помощью тестера. Если изменения показали, что имеются повреждения нагревателя, то его придется заменить на новый, поскольку из-за этой поломки не происходит закипание воды.
В разных моделях агрегатов вид греющих элементов может отличаться. Также может отличаться и их расположение. Но алгоритм разборки аппарата, в большинстве случаев, схож. Чтобы более подробно ознакомиться с тем, как менять нагреватели, можно посмотреть видео.
Помпа
Если термопот при попытке налить горячую жидкость в чашку не качает воду, то, скорее всего, не работает насос, по причине выхода его из строя. Чтобы добраться до помпы, потребуется разобрать аппарат вышеописанным способом. После снятия всех частей днища, вы увидите помпу.
Далее, проделайте следующее.
- Чтобы было удобно снять насос, отсоедините одну из трубок, подсоединенных к помпе. Если трубки забиты накипью, рекомендуется снять их и прочистить.
- Отделите насос от корпуса и постарайтесь не потерять прокладку из силикона.
- После этого, открутите крепеж, соединяющий двигатель с крыльчаткой, с корпусом помпы.
- После разъединения корпуса помпы и электродвигателя, можно заметить скопление накипи, которое мешает вращению крыльчатки.
- Также, если снять крыльчатку (именно она отвечает за подачу воды), можно обнаружить засоренный магнит, который необходимо очистить от грязи.
Если после устранения всех загрязнений насос не включается, и нет подачи воды, то потребуется покупка новой помпы, поскольку эти признаки указывают на перегорание обмотки электродвигателя.
Термовыключатели
Иногда возникает ситуация, когда термопот не отключается и постоянно кипятит воду. Или наоборот: вы залили воду, аппарат ее греет, но выключается, когда жидкость еще не кипит. Почему это происходит? Данная неисправность может возникать, когда неисправны термовыключатели. Их можно обнаружить на дне и стенках бака. Для лучшего их контакта с поверхностью применяется специальная термопаста.
Термовыключатель, находящийся на дне бака, крепится к нему двумя винтами. Иногда производитель, особенно китайский, наносит мало термопасты, из-за чего термореле начинает работать неправильно: аппарат может при кипячении воды долго не выключаться.
Для проверки термореле на работоспособность, необходимо отсоединить его от корпуса бака, и снять провода с клемм. В нормальном состоянии (без нагрева) реле находится в положении “включен”. Если проверить его тестером, то прибор покажет сопротивление 0 ОМ.
Далее, следует подсоединить к выключателю 2 провода и опустить его в воду, доведенную до кипения. Теперь снова измерьте сопротивление. Если прибор показывает бесконечность, это значит, что выключатель отключился, и он функционирует нормально. Если датчик не работающий, то следует приобрести новый и заменить его. По поводу замены термовыключателя можно посмотреть следующее видео.
Выше были рассмотрены некоторые поломки чайника-термоса, которые вполне можно устранить без привлечения специалиста. В остальных случаях агрегат следует отнести для ремонта в специализированный сервисный центр. Но перед тем, как сдать аппарат в ремонт, поинтересуйтесь, во сколько он вам обойдется. Чаще всего, с финансовой точки зрения, ремонт не оправдан, так как стоимость его будет в пределах цены нового термопота.
Самая ответственная часть: работа на предельную аккуратность
Теперь нужно достать планку с зафиксированными на ней спиралями из нихрома так, чтобы не повредить её. Малейший перекос приведёт к тому, что помочь ей будет уже нечем. Внутри металлического корпуса между двумя прокладками из стеклоткани расположена полоса, на которую и намотан нихром. Внешний металлический обод при этом лучше сразу не убирать, он поддерживает нагреватель в заданном положении. Именно сейчас можно попытаться найти обрыв при помощи мультиметра.
И вот, когда место обрыва найдено и отмечено маркером, можно приступать к удалению внешней оболочки. Отделять элементы следует предельно собранно и аккуратно – от этого зависит, будет ли вообще толк от проделываемой работы. По сути, задача мастера здесь ─ исключить из цепи пару витков, между которыми образовался обрыв. Пайка здесь исключена по причине предельно высоких температур, а значит, нужно искать иные выходы. В решении вопроса поможет именно исключённая из цепи часть нихрома.
И теперь остаётся перемкнуть витки между собой вырезанной частью нихромовой полосы, подогнув её края. Подобное соединение может показаться ненадёжным, однако после обратной сборки внешнее и внутреннее кольцо сожмут контакт и придадут ему необходимую плотность. Иного варианта соединения здесь просто не существует.
Обратная сборка ТЭНа: на что обратить внимание
При обратной сборке главное ─ не забыть о прокладках из стеклоткани, которые не позволят токоведущим частям соприкасаться с корпусом. Собрав все элементы воедино так, как они были расположены при разборке, можно зажать металлическую часть при помощи плоскогубцев. Желательно, чтобы всё было выполнено аккуратно и плотно – здесь задача ещё и поджать только что выполненную перемычку.

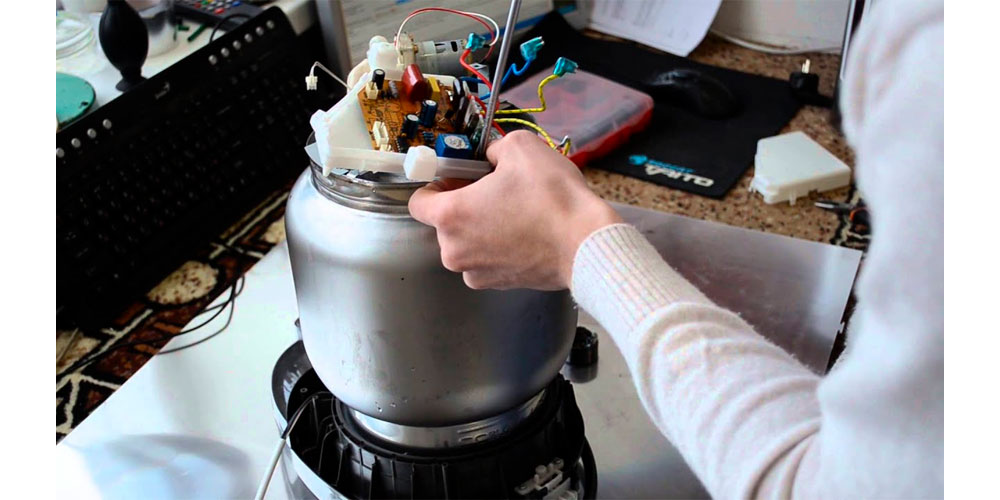

Электрическая помпа не качает воду
Если насос помпы не включается, здесь два варианта поломки:
- неисправен мотор
- нет на мотор питания.
Если мотор жужжит, но вода не бежит или бежит с маленьким напором, то надо проверить крыльчатку все трубки, отверстия и соединения.
Если мотор не жужжит, значит мотор неисправен или на него не подаётся питание. Надо прозвонить сам мотор, по схеме проверить диоды, кнопку, контакты, провода и остальные элементы, участвующие в схеме питания мотора. Также следует отметить, что питание на мотор подаётся через делитель из спирали подогрева. Если спираль перегорела, то моторчик тоже не будет работать.
ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:
Современная стиральная машина автомат — это достаточно дорогая бытовая техника. Но благодаря стиральной машине многие уже и не помнят как стирали еще каких то пятнадцать лет назад.
И как же бывает обидно, когда по привычке необходимо что то быстренько состирнуть, а ваша помощница не работает. Первая мысль пробегает в мозгу — «как так, где брать деньги на новую стиральную машинку». В действительности не все так печально. Большинство агрегатов стиральной машины заменяемые, а многие детали легко отремонтировать и своими руками.
Один из часто ломающихся агрегатов стиральной машины — это помпа (сливной насос), ниже разберем один из вариантов ремонта помпы стиральной машины. Подробнее…
Если вы – обладатель современного холодильника, то эта статья не для вас. Но старые холодильники имеют многие и если их вовремя не разморозить, то могут появиться проблемы. Слой льда на морозильной камере не только повышает температуру в ней, но и увеличивает потребление электроэнергии. Однако размораживание нужно делать правильно. Подробнее…
Неполадки при печати лазерных принтеров можно подразделить на три основные группы: 1.Сбой программного обеспечения (драйвера). 2. Неисправность аппаратной части принтера (железа). 3. Неисправность картриджа (физический износ деталей, закончился тонер).
В статье, ниже вкратце поговорим о каждом из них:
Популярность: 369 просм.
of your page —>
Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить свой комментарий, пинг пока закрыт.
Схема принципиальная термопота с электрической помпой
Термопот отключается раньше закипания
Эта неисправность возникает в старых термопотах, когда биметаллическая пластина в термовыключателе теряет свои первоначальные свойства и отключается раньше положенного времени. В этом случае нужно заменить термовыключатель на новый.
Не работает помпа
Насос качает воду для подачи через кран в ручном или автоматическом режиме. Насос устроен довольно просто, он включает в себя несколько простых обмоток, в которых сможет разобраться любой новичок. Все контакты надо прозвонить парами. Также насос, демонтированный с корпуса, стоит протестировать, направив на него определенное напряжение. Нужные для проверки насоса 12 Вольт можно получить от простых батарей либо аккумулятора машины.
Ремонт нагревательных элементов термопота
Не советуем менять металлические листы с клеммами на другие. Защищенность от перегрева обеспечивается выключателями биметаллического вида. Долговечность аппарата в значительной мере зависит от функционирования данного элемента. Как правило, термовыключателей в ТЭН больше одного, причем один из них осуществляет контроль над характеристиками жидкости, а второй не допускает активации при пустом резервуаре. В такой ситуации компонент ТЭН нагревается до температуры больше ста градусов и разрывает цепь электропитания.
Чтобы улучшить контакт выключателей ТЭН, используют особую пасту, схожую с той, что наносится между вентилятором и процессором ПК.
Этот чувствительный компонент функционирует довольно просто. Когда окружающее пространство прогревается до установленной температуры, контакты выключателя ТЭН размыкаются. Но стоит температуре снизиться на 15-30 градусов от данной точки, как электропроводимость возобновляется. К сожалению, нельзя выяснить, к какому виду относятся данные элементы ТЭН, просто просмотрев инструкцию термопота. Однако поверхности элементов всегда имеют маркировку, благодаря чему можно выбрать оптимальную замену.
Как правило, компания-изготовитель не удовлетворяется простой системой защиты от перегрева и оснащает технику предохранителями. Это маленькие трубчатые элементы, вплотную притиснутые к стенке резервуара либо наклеенные на него. Когда стальной резервуар нагревается до критической температуры, предохранитель ТЭН сгорает, и устройство не будет работать, если его не заменить. Вот почему следует тщательно обследовать технику в плане присутствия таких дефектов.
Также при помощи тестера проверяется работоспособность биметаллического контакта. Перед началом проверки элемент ТЭН следует выпаять.
Когда сгорают спирали греющих компонентов, ремонтировать технику просто невыгодно. Резервуар слишком сложен для самостоятельно разбора, а изоляция и кабели достаточно недешевы.
После окончания ремонтных работ следует протестировать безопасность устройства. С этой целью следует определить сопротивление между вилкой и резервуаром, и между вилкой и наружным корпусом. В нормальной ситуации оно обязано быть бесконечным.
