Паять в домашних условиях SMD компоненты (чип-резисторы, SOIC, LQFP, QFN и проч.) с помощью паяльной пасты и нехитрого оборудования совсем не так сложно, как может показаться на первый взгляд.

Помню свои первые опыты паяния пастой. Купил пасту, намазал места пайки резистора и пытался прогреть паяльную пасту паяльником. Конечно, это было ошибкой, и ничего у меня из такой пайки не получилось. Впоследствии я выяснил, что нагревать место пайки с паяльной пастой нужно струей горячего воздуха или инфракрасным излучением, причем при этом желательно соблюдать определенную последовательность нагрева, т. е. температура во времени должна меняться по специальному (оптимальному с точки зрения пайки) закону. Графики изменения температуры во времени еще называют температурными профилями. Для точного нанесения паяльной пасты на места пайки (особенно это важно для пайки ножек чипов) применяют паяльные маски. В состав паяльной пасты входит флюс и взвесь из мелких частичек припоя. Пайка с помощью паяльной пасты основана а эффекте смачивания (смачиваются паяемые поверхности сначала флюсом, а затем расплавленным припоем) и поверхностного натяжения жидкости. Капли расплавленного припоя под действием силы поверхностного натяжения автоматически устанавливают паяемую деталь на посадочное место.

При пайке в домашних условиях можно не вдаваться во все технологические премудрости пайки с помощью термопасты, и максимально упростить процесс. Нужно просто заранее подготовить все необходимое для пайки, и соблюдать несложные правила.

[Оборудование для пайки и необходимые материалы]

1. Оловянно-свинцовая паста EFD Solder Plus SN62NCLR-A, она на основе сплава Sn62Pb36Ag2 с добавлением флюса класса NO CLEAN. Ни в коем случае не советую применять бессвинцовую паяльную пасту — она для пайки в домашних условиях непригодна. Паста удобна для использования, если она находится в специальной тубе, см. фото. Оттуда её можно выдавливать любым толкателем (можно взять поршень от одноразового шприца). На конец тюбика можно надеть обычную медицинскую одноразовую иглу диаметром около 0.5 мм. Кончик иглы лучше сточить (затупить) под прямым углом. Если есть возможность, то лучше взять иглу от большого, 50-кубового шприца диаметром 0.9 мм, или купить в салонах «Профи» специальную иглу для дозатора пасты, эта игла обычно имеет диаметр 1.4 мм. В этом случае паста будет выдавливаться намного легче.

2. Флюс EFD Flux Plus 6-412-A no clean или аналогичный по качеству, неактивный. Для нанесения флюса можно взять иголку любого диаметра, лучше всего подойдет игла диаметром 0.5 или 0.9 мм.

Паяльная паста или паста для пайки SMD (жидкий припой). Solder paste Lodestar. Aliexpress

3. Деревянные зубочистки — для точного нанесения паяльной пасты.

4. Монтажный фен с цифровым регулятором температуры и потока воздуха. Совсем неплох недорогой фен AOYUE 8032A++. Не покупайте фен без точной установки температуры, так как трудно на глаз установить температуру струи воздуха. Пригодятся также насадки для точного направления воздуха. Я часто пользуюсь насадкой с круглым соплом диаметром 12 мм.

5. Паяльник с регулировкой температуры. Для пайки микросхем понадобится также тонкое жало «волна». Я использую паяльник PX-601 со сменными жалами и регулятором температуры.

6. Средство для очистки плат — ацетон, спирт или, что еще лучше, аэрозоль FLUX-OFF.

[Условия качественной пайки]

1. Паяемые поверхности должны быть хорошо облужены. Если у Вас новые детали и свежая печатная плата, которая пришла с завода, либо качественное золотое покрытие на печатной плате, то об этом можно не беспокоиться. Если же поверхность платы необлужена или окислена, то нужно её предварительно перед пайкой облудить легкоплавким припоем. Перед пайкой поверхность желательно очистить от окислов. Если плата не очень грязная, то для очистки можно использовать обычную канцелярскую резинку для стирания карандашных надписей. Если плата сильно загрязнена (фольга тусклая, имеет покрытую окислами поверхность), то лучше использовать для очистки мелкозернистую наждачную бумагу (нулевку).

2. Важна консистенция паяльной пасты, когда Вы её наносите на паяемые поверхности. Паста должна выдавливаться из иглы шприца без значительных усилий. Если это не так (паста загустела, или Вы почему-то решили взять для нанесения пасты тонкую иглу 0.5 мм), то слегка разбавьте пасту флюсом EFD Flux Plus 6-412-A no clean. Паста также не должна быть рыхлой, как мокрый песок, она должна иметь вид сметаны и хорошо смачивать поверхность, на которую Вы её наносите. Слишком жидкая паста тоже не нужна, так как там будет мало припоя для надежной пайки, и паста будет растекаться по поверхности платы. Если паста долго лежала без дела, то перед использованием тщательно перемешайте пасту. После использования пасты и шприца вставьте в канал иглы тонкую проволочку (кусок гитарной струны или отрезок вывода радиокомпонента). Это нужно для того, чтобы паста не засохла в канале иглы и не закупорила её.

Важный момент — паста должна быть достаточно свежей. Просроченная паста приведет к тому, что при разогреве мелкие шарики в составе пасты не будут сливаться вместе. Ниже на фотографии приведен пример пайки просроченной пастой (R4) и нормальной пастой (R5).

Видно, что шарики у верхнего резистора R4 лежат возле него кучкой — они просто слиплись, но не сплавились. Пайка нижнего резистора R5 получилась качественной, все шарики припоя в пасте слились вместе.

3. Когда Вы паяете простые компоненты, типа резисторов и конденсаторов, то количество наносимой пасты не играет особого значения. В этом случае пасту можно наносить в нужное место, просто выдавливая её из иголки тубы.

4. При пайке микросхем нельзя класть слишком много пасты, так как образующиеся шарики припоя могут замкнуть выводы микросхем, после чего излишки припоя придется убирать паяльником с жалом «волна». С микросхемами типа SOIC или TQFP это делается просто. Сложнее обстоит дело с корпусами типа QFN, так как у них имеется на брюшке корпуса металлическое теплоотводящее основание, и будет неприятно, если припой замкнет на него, особенно если в нескольких местах. Для того, чтобы этого не произошло, пасту надо наносить тонким слоем (можно даже между ножками), не больше чем нужно, и стараться не наносить её за пределы паяемой области (особенно нужно обратить внимание, чтобы излишки пасты не попали под корпус QFN). Для точного нанесения пасты используют деревянную зубочистку.

5. Перед пайкой микросхем необходимо, кроме покрытия дорожек на плате, еще и смазать паяльной пастой ножки микросхем. Особенно внимательно надо смазывать ножки микросхем QFN — паста должна надежно смочить выводы, и покрыть их тонким слоем. Ни в коем случае нельзя допускать попадания излишков пасты под основание корпуса QFN!

Корпус QFN для пайки требует специальной разводки печатной платы. Под корпусом у микросхемы QFN должна быть специальная площадка из фольги, и нужно, чтобы в центре было специальное отверстие диаметром около 1 мм для удаления излишков припоя. Кроме того, под корпусом микросхемы QFN не должно быть никаких посторонних переходных отверстий и токопроводящих дорожек.

7. Если паяемая плата имеет большие размеры, то при пайке платы желателен её нижний подогрев до температуры около 150 o C — чтобы избежать возможного коробления платы. Для этого имеются специальные паяльные ванны и стенды для монтажного подогрева.

8. Излишки олова, если они замкнули ножки микросхем, можно удалить жалом паяльника типа «волна», или распушенными жилами провода МГТФ, если их приложить в нужное место и нагреть паяльником. При удалении излишков олова смачивайте поверхности пайки флюсом EFD Flux Plus 6-412-A no clean.

[Последовательность действий при пайке]

1. Поверхность платы очищается, обезжиривается и высушивается. Для ускорения сушки можно воспользоваться феном (температура струи воздуха 110..130 o C).

2. Печатная плата надежно фиксируется в горизонтальном положении.

3. Паяльная паста наносится на печатную плату в места будущей пайки. Можно наносить пасту и между ножками микросхемы, важно только при этом не допускать излишков пасты, и добиться чтобы вся паяемая поверхность была смочена пастой.

4. На плату устанавливаются мелкие детали (чип резисторы и конденсаторы).

5. Паяльной пастой смазываются ножки SMD микросхем и разъемов.

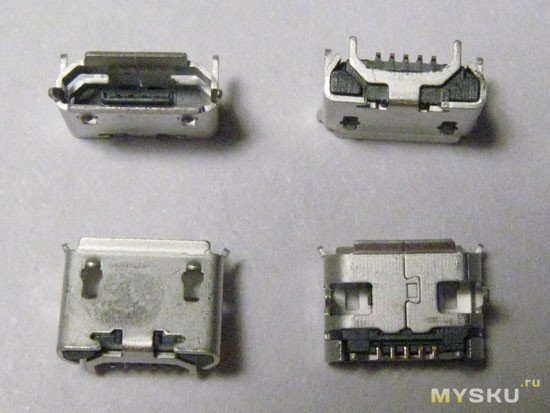

6. На плату устанавливаются SMD микросхемы и разъемы. Постарайтесь добиться точного совмещения ножек микросхем и контактных площадок на печатной плате. Если Вы нанесли слишком много паяльной пасты, то её излишки будут мешать визуальному контролю точности установки микросхем.

7. Включается (если он есть) нижний подогрев платы. Через пару минут фен устанавливается на температуру 150 o C и несильной струей воздуха осторожно (чтобы не сдуть детали) прогревается паяемая верхняя сторона платы вместе с установленными деталями. Прогрев продолжается до тех пор, пока флюс из паяльной пасты не испарится. Если плата большая, то она должна быть установлена на инфракрасную печку настроенной температурой 150 o C.

8. Фен устанавливается на температуру около 250 o C (температура оплавления оловянно-свинцовой паяльной пасты около 200 o C), и поверхность платы снова прогревается, при этом частицы припоя в пасте должны оплавиться и сформировать аккуратную пайку. Процесс хорошо отслеживается визуально. Особенно внимательным надо быть при пайке микросхем QFN, и прогревать все стороны микросхемы одновременно и очень равномерно. Иначе припой с одной стороны расплавится быстрее, чем с другой, и микросхема может перекоситься и сместиться в сторону, «уплыть».

9. В течении нескольких минут дают плате остыть, затем отмывают средством FLUX-OFF или спиртом.

На YouTube можно найти много видеороликов, иллюстрирующих процесс пайки.

1. Материалы для пайки и ремонта печатных плат site:ostec-materials.ru .
2. Безотмывочная паяльная паста EFD SolderPlus SN62NCLR-A site:clever.ru .
3. Как паять SMD-чипы с шагом ножек 0.5 мм.

Еще один небольшой тест флюсов с Алиэкспресс и не только

Предыдущая тема с флюсами меня заинтересовала и в процессе изучения информации стали возникать новые вопросы, на часть из которых уже были ответы в соответствующих видео на ютуб, так что пришлось погружаться чуть глубже.

Мои первые тесты с куском окисленного текстолита показали, что часть флюсов очень плохо цепляются к поверхности и это происходит вне зависимости от маркировки. 🙂

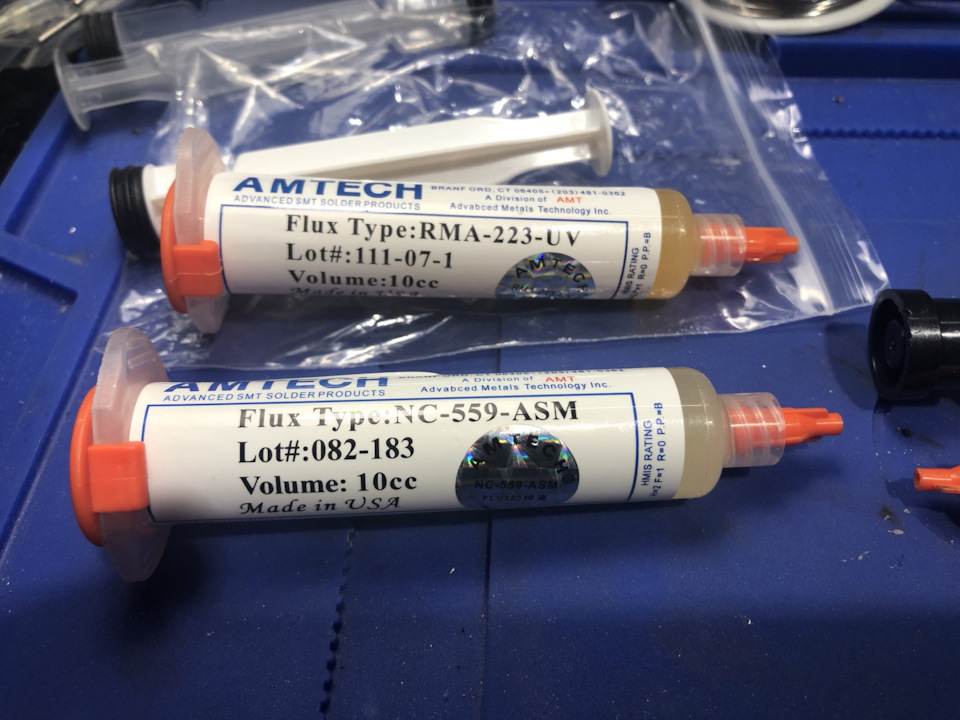

Т.е. у меня были флюсы Amtech RMA-223-UV и Amtech NC-559-ASM из первой посылки, который я оказывается, покупал в двойном варианте.

Эти флюсы нормально паяли окисленную поверхность.

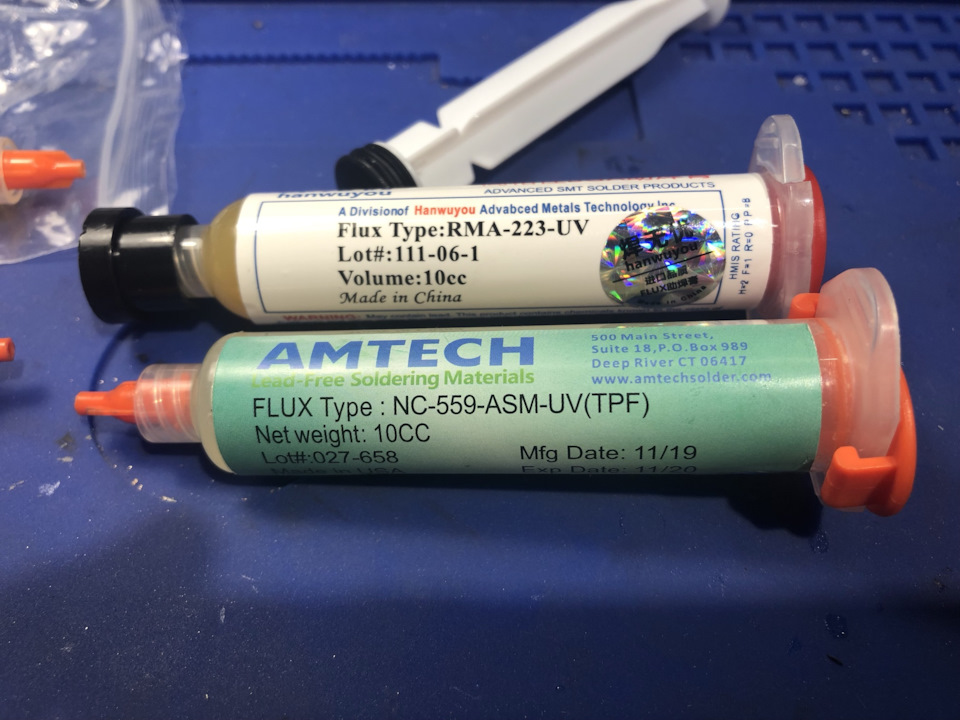

И была вторая посылка, с Hanwuyou RMA-223-UV и Amtech NC-559-ASM-UV(TPF), которые отказывались что-то паять на той же пластине при использовании паяльника.

Аналогично хреново паяла «светлая» паста Mechanic UV80 в новой «темной» банке.

И обратите внимание на то, что несмотря на Amtech в названии флюсов, это ничего не значит. Потому что упаковка отличается как у 559, так и у 223. Это потому, что китайцы давно подделывают название и льют в шприцы что-то, похожее по внешнему виду на флюс, но оно может быть совершенно разного состава.

Имея на руках все технологии, не составляет труда определить состав оригинального флюса и потом сделать что-то свое похожее. Учитывая то, что в Китае огромное количество производств, нельзя недооценивать их возможности для внутреннего рынка. Существуют действительно неплохие флюсы, которые можно купить на Алиэкспресс.

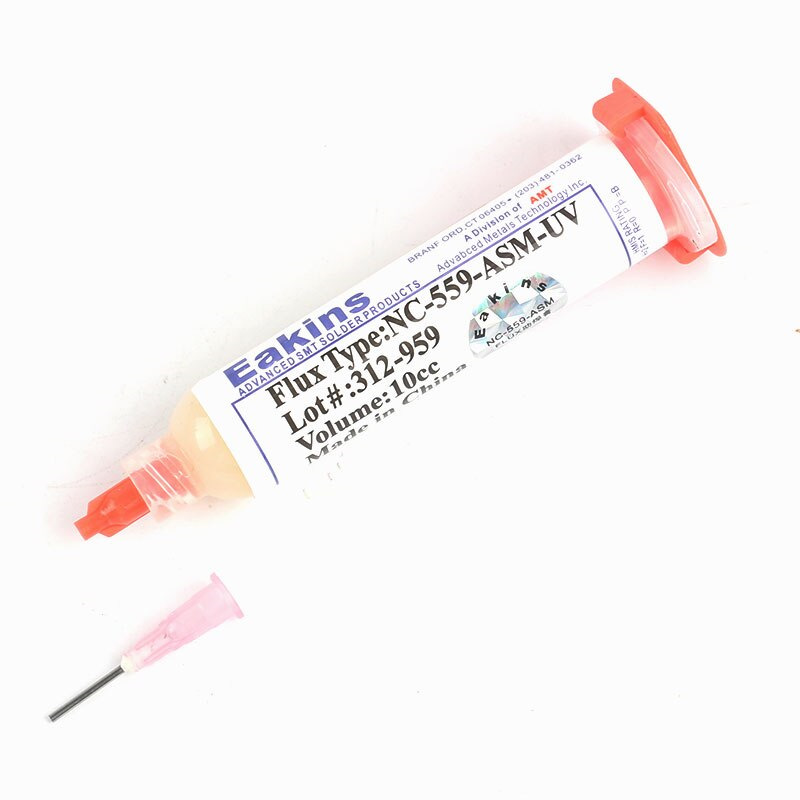

Люди давно просекли, что если искать 559 под маркой Eakins, то можно купить тот вариант флюса, который хорошо паяет окисленные детали.

Это тот самый правильный «559» который все любят наряду с KINGBO RMA-218. Как оказалось, не просто так.

Я начал читать про все эти флюсы, собирать статистику и удалось найти информацию по составу китайских флюсов.

Amtech RMA-223 Состав: Вазелин технический, кислота стеариновая, кислота пальмитиновая, высшие жирные спирты. Вещества эти достаточно безопасны. В некоторых образцах встречается этиленгликоль, достаточно токсичный компонент антифризов и тормозных жидкостей.

Amtech NC-559-ASM и KINGBO RMA-218 Как выяснилось качественный состав этих флюсов весьма близок, разница лишь в процентном содержании основных компонентов. Были обнаружены Высшие карбоновые кислоты, высшие жирные спирты, сложные эфиры стеариновой и линолевой кислот, канифольные смолы природного либо искусственного происхождения.

Стало интересно попробовать хваленый KINGBO RMA-218 и я его заказал в PartsDirect, а чтобы разбавить «нонеймы», купил там еще EFD FLUXPLUS 6-412-A, которые рекомендовали для пайки BGA как «безотмывочный», а мне скоро чипы «безногие» паять в приемнике «Малахит».

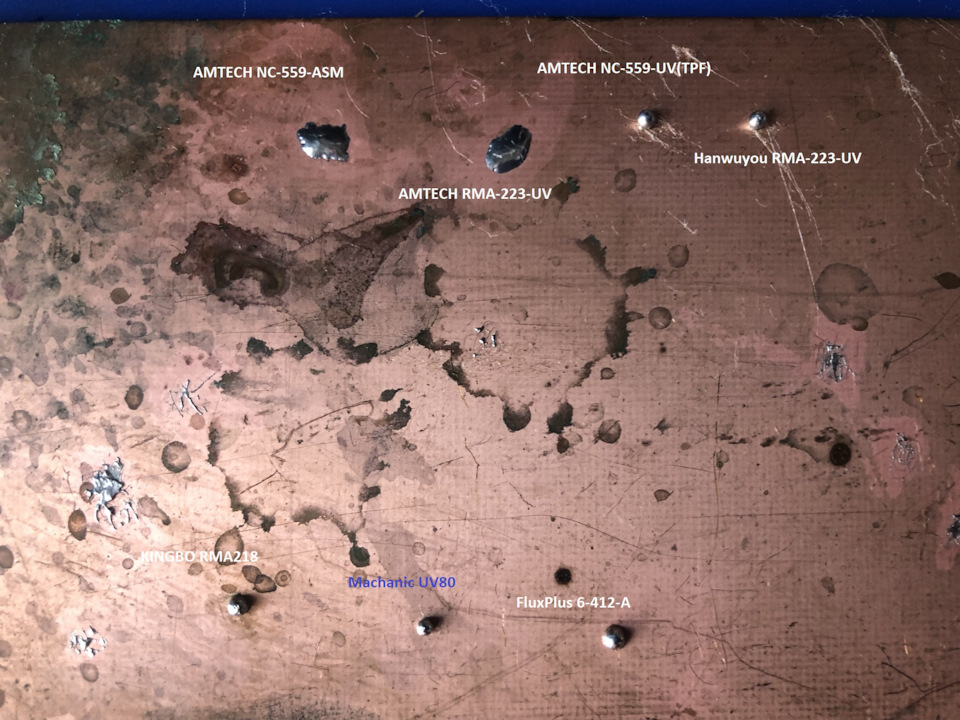

И вот все это приехало и я вспомнил про свои тесты на текстолите и решил их немного изменить.

Ранее я царапал паяльником поверхность, что могло дать одним нейтральным флюсам шанс прицепиться, а другим нет и это было не спортивно. Посмотрев как тестировали на ютубе, решил греть припой феном.

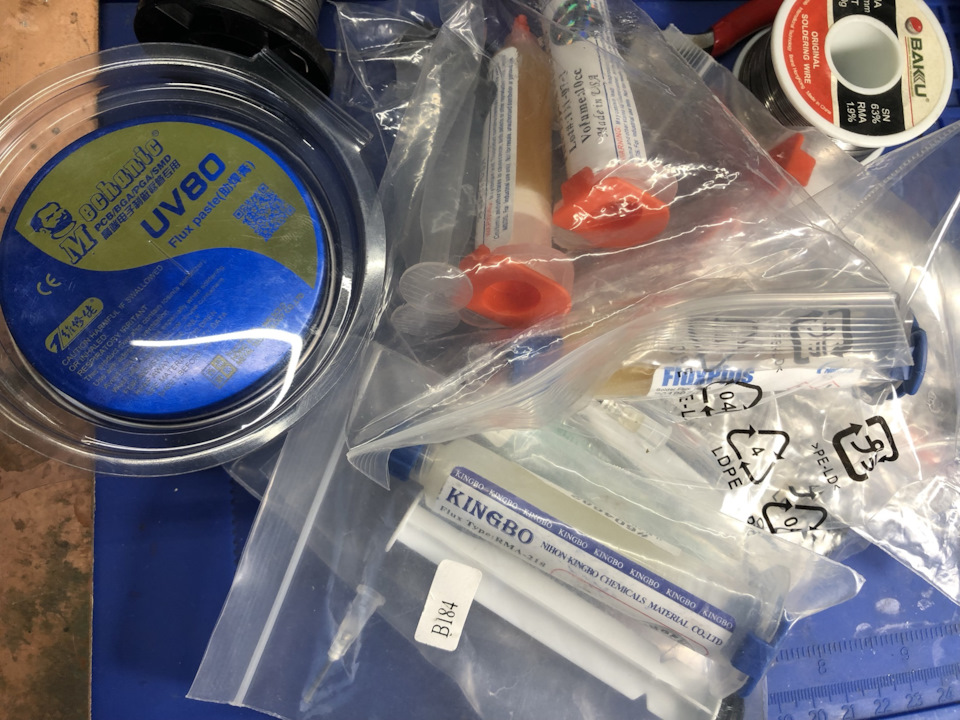

Начал с флюсов из первой посылки, потом перешел на вторую, добавил Mechanic UV80 и прибывшие KINGBO RMA-218 и EFD FLUXPLUS 6-412-A .

Получилось еще более интересные результаты.

Флюсы из первой посылки прекрасно справились с задачей и растеклись по поверхности.

А вот флюсы из второй посылки, а также паста Mechanic UV80 превратил припой в шарики, часть из которых даже не прицепились к текстолиту я их легко сковырнул пальцм.

KINGBO RMA-218 и EFD FLUXPLUS 6-412-A, я сковырнуть не смог, они как-то подпаялись, последний чуть лучше, чем первый.

Но вот странно получилось, что KINGBO RMA-218 хоть и похож по составу на 559, но по активным свойствам оказался ближе к EFD FLUXPLUS 6-412-A.

Это был второй тест на применимость флюсов разных типов и разных производителей.

То, что шарики припоя не прицепились к поверхности не значит, что флюсу место на помойке, возможно он реабилитируется в каких-то других задачах, где нет необходимости растворять оксидные пленки.

Ранее я уже пробовал паять феном микросхему памяти, используя «зеленый» Amtech NC-559-ASM-UV(TPF) и никаких проблем не испытал. Т.е. это просто особенность малоактивных и не активных флюсов.

Одним из важных параметров флюса является необходимость его отмывки. И тут бывают разные причины это делать. Одни флюсы могут продолжать окислять дорожки и элементы из-за своей «активности», другие имеют собственную электропроводность и в некоторых случаях могут влиять на работу схемы, особенно на высоких напряжениях и частотах.

Есть флюсы, которые при перегреве создают пленку на поверхности платы и деталей. Иногда это является положительным фактором, потому что препятствует коррозии. А иногда это существенно затрудняет отмывание флюса, если его необходимо отмыть по какой-то из вышеизложенных причин.

Именно поэтому, при пайке BGA используются проверенные варианты, которые по всем параметрам удовлетворяют условиям использования. К таким относится популярный EFD FLUXPLUS 6-412-A, ERSA 0FMKANC32 MICROBOND F-SW32 и хоть они стоят достаточно дорого, лучше быть уверенным, что не придется потом ничего перепаивать.

В результате тестов, я пока смог выделить две группы флюсов по их степени активности. Чего я не тестировал, это их электропроводность, сложность смывки, удобство при пайке в каких-то особенных условиях, типа пайки мелких деталей или пайку SMD компонентов при помощи фена или нижнего подогрева.

С другой стороны, стало понятно, что ориентироваться на китайские флюсы довольно неразумно, они действительно разные по параметрам (приходится разбираться в сортах г.на) и нужно попробовать привязаться к каким-то еще вариантам.

И тут я случайно набрел на марку RUSFLUX

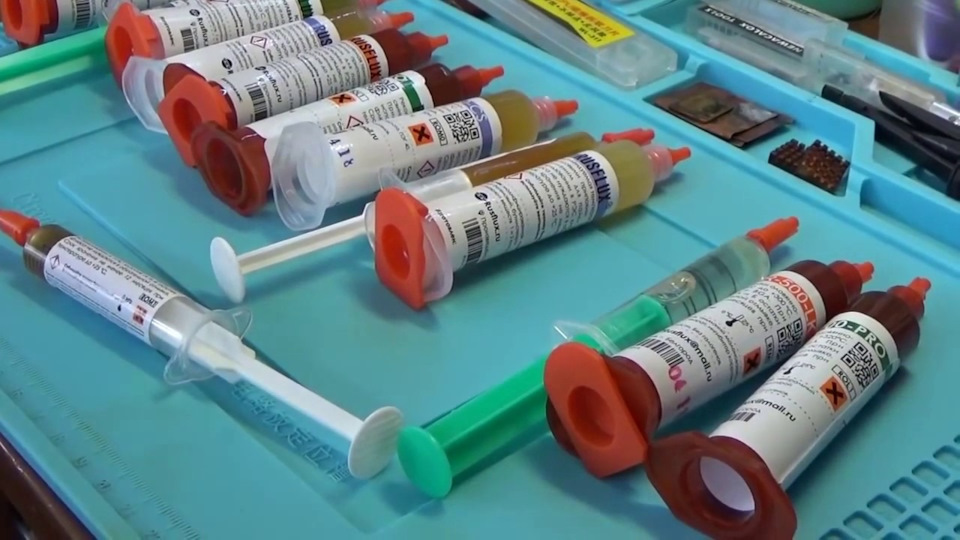

Под этим брендом на российском рынке представлено несколько флюсов, часть из которых уже успело завоевать популярность среди электронщиков и блогеров.

Самым привлекательным фактором в этом в случае использования этих флюсов, для меня было документирование их состава на упаковке и опыт использования.

Поэтому, я заказал несколько разных видов этих флюсов (раз пошла такая пьянка, режь последний огурец)

И еще добрал несколько видов NC-559-ASM под разными марками и KSS S800, который тоже хвалили. Кроме этого, не смог пройти мимо Eakins NC-559-ASM-UV, которые один в один как Amtech 559 с первой посылки.

И когда все это приедет, мне придется придумывать еще один тест для всего этого, а может быть и два. Пока есть идея измерить их электрическое сопротивление как до нагрева, так и после, чтобы был аргумент по смыванию флюса.

Тут может возникнуть закономерный вопрос, нафига все эти замеры делать, если этим уже занимались видеоблогеры разных мастей и опубликовали результаты? Суть в том, что я хочу понять методику, подтвердить для себя результаты на брендовых флюсах и потом провести тестирования китайских.

В результате у меня получится набор флюсов, которыми можно будет паять схемы, не заморачиваясь с вымыванием флюса из под микросхем. И будут флюсы, которыми я буду паять платы, которые легко отмывать, но деталям будет по 40 лет и их оксидную пленку придется растворять.

И останется кучка флюсов, которые можно будет применять для выпаивания деталей с плат или как-то иначе использовать на пользу дела. В общем, ждем пока все приедет.

И сделаю небольшой анонс.

Как я и предполагал, наигравшись приемником Малахит, я как-то плавно перешел к остальным подобным устройствам и мне повезло узнать об открытом проекте под названием «Волк» (TRX Wolf).

Ранее, я собирался покупать радиоприемник Tecsun S-2000

но «волк» оказался не сильно дороже и намного интереснее, в том числе, потому что это трансивер. Нужно будет найти все свои старые бумажки по радиосвязи с позывным итд. 🙂

Но суть в том, что «волка» придется паять.
