Chipset, или «PCIset», совокупность микросхем, размещенных на системной плате, которые организуют потоки команд и данных в ПЭВМ. Сюда входят основная память, вторичная кэш-память и устройства, связанные с шинами ISA и PCI. Кроме того, чипсет контролирует потоки данных НЖМД и других устройств, соединенных с каналом IDE. Иногда в состав чипсет включают и сам микропроцессор.
Архитектура «Северный мост/Южный мост»
Классический чипсет состоит, как правило, из двух (реже одной или трех) микросхем, в которых одна, поддерживающая контроллер памяти, AGP, и какую-либо вспомогательную шину (PCI либо любую другую) между микросхемами чипсета, обычно называется Northbridge. Соответственно, контроллеры ввода-вывода, а в последнее время и контроллер шины РСI. интегрируются в Southbridge. Northbridge и Southbridge соединяются той или иной шиной. Примером Northbridge/Southbridge является Triton 430 ТХ (см. рис. 1.10).
На рис. 1.33 приведена структура чипсета AMD 750, который имеет аналогичную архитектуру и ориентирован на процессор Athlon. Набор микросхем состоит из двух устройств: системного контроллера AMD-751 и контроллера периферийных устройств AMD 756.
Функции системного контроллера (Northbridge):
- поддержка шинного интерфейса с процессором на частоте 200 МГц;
- поддержка шины PCI 2.2 с подключением до шести устройств;
- поддержка до 768 Мбайт ОП SDRAM DIMM;
• совместимость со спецификациями AGP (1-х и 2-х графика).
Функции периферийного контроллера (Southbridge):
- поддержка устройств Plug-n-Play и стандартов управления питанием ACPI 1.0 и АРМ 1.2;
- поддержка контроллера клавиатуры и мыши;
- функции IDE-контроллера с поддержкой возможностей Ultra DMA-33/66;
- интегрированный контроллер шины ISA и мост ISA-PCI, удовлетворяющий спецификациям РС-97;
- контроллер USB и концентратор на четыре порта.
Архитектура AGPset
Предусматривает ускоренное взаимодействие с портом AGP (2-х графика), и предназначена для использования в серверах и рабочих станциях на процессорах Xeon. Выпущенный в одно время с процессором Pentium II Xeon в середине 1998 г., чипсет 440GX является развитием более раннего варианта 440ВХ.

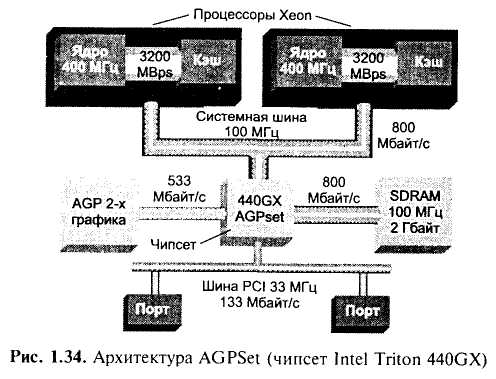

Чипсет поддерживает два типа разъемов для процессора Slot 1 и Slot 2, слот расширения 2х AGP, подключение 2-х ЦП и максимум 2 Гбайта памяти (рис. 1.34). Поддерживается также работа вторичной шины процессора с полной частотой ЦП, что позволяет кэш-памяти 2-го уровня процессора Pentium II Xeon работать на частоте ЦП.
Архитектура «Accelerated hub»

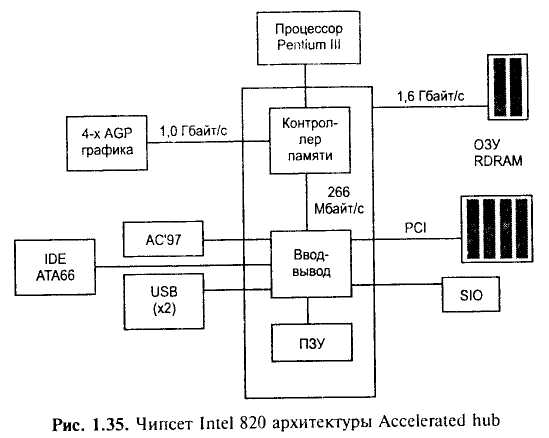

В дальнейшем рассмотренный тип архитектуры использовался в чипсетах Intel Triton 440LX, EX, BX, ZX, GX, 450 NX, а затем был заменен (чипсеты 820, 815, 850 и др.) на архитектуру «Accelerated hub», включающую три компонента (рис. 1.35):
[электроника для начинающих] Микросхемы, подробно: История, Практика. Что такое микросхема?
• контроллер памяти (Memory Controller Hub);
- контроллер ввода-вывода (I/O Controller Hub);
- постоянную память (ПЗУ Firmware Hub).
Контроллер памяти обеспечивает высокоскоростное взаимодействие между ЦП, ОЗУ и AGP и позволяет управлять памятью размером до 1 Гбайт. При этом в системе могут использоваться как один, так и несколько процессоров. Контроллер ввода-вывода поддерживает прямую связь между внешними устройствами и ОЗУ; кроме того, он выполняет функции контроллера USB, IDE и АС’97. Система ПЗУ содержит схемы BIOS и видеоBIOS, а также в нее вмонтирован датчик случайных чисел (Intel RNG). В отличие от программных датчиков псевдослучайных чисел (ПСЧ), Intel RNG генерирует числа действительно случайные, при этом используется эффект теплового шума.
«Неоклассические» архитектуры для AMD K8
Как уже отмечалось выше, в ЦП К8 контроллер памяти интегрирован в самом процессоре и часть классических функций «северного моста» воплощены в процессоре. Поэтому чипсету остается только реализовать контроллеры ввода-вывода, PCI и AGP.

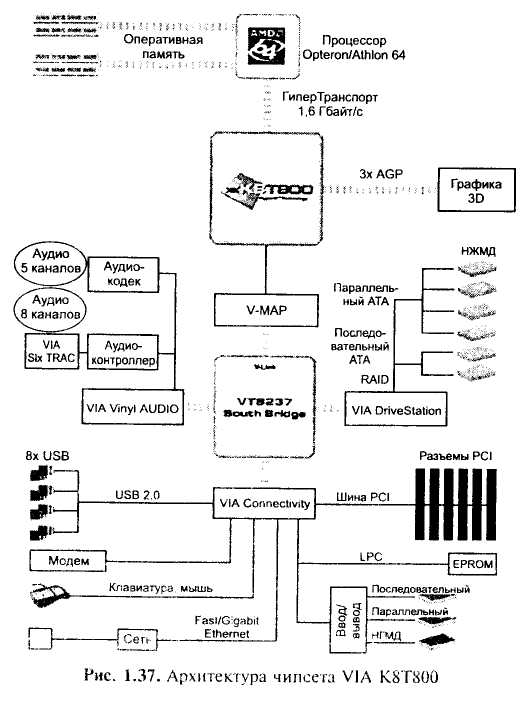

VIA-чипсет для процессоров AMD (VIA K8T800), выполнен в почти классическом варианте (рис. 1.36, 1.37) с «Северным мостом» (не загруженным взаимодействием с памятью) и «Южным», которые соединены шиной 8Х V-Link с пропускной способностью 533 МБайт/с. В качестве «Южного моста» используется чип VT8237, который поддерживает:
- восемь портов USB 2.0;
- два порта Parallel ATA133/100/66 с поддержкой до четырех устройств;
- звуковые решения от VIA VIA Vinyl 5.1
- два порта SATA с поддержкой RAID;
- интегрированный 10/100 BaseT сетевой контроллер;
- подключение контроллера Gigabit Ethernet.

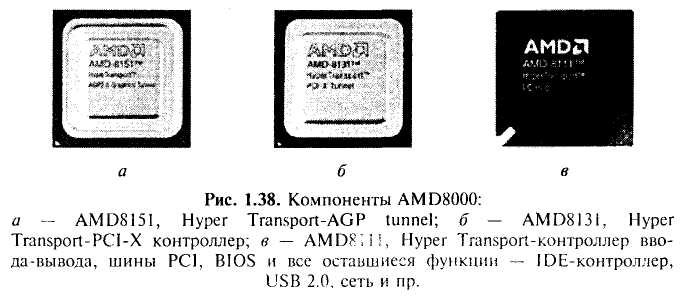

Архитектура AMD-8000. AMD разработана набор из трех микросхем, называемых туннелями, под общим наименованием AMD-8000. С помощью комбинаций этих микросхем можно создавать чипсеты как для дешевых настольных моделей, так и для высокопроизводительных рабочих станций и даже для многопроцессорных систем. Набор микросхем AMD-8000 можно сравнить с набором кубиков, из которых можно создавать любые по сложности решения (рис. 1.38).
AMD-8151 Graphics Tunnel представляет собой контроллер AGP 8х с пропускной способностью 2,1 Гбайт/с. Кроме того, данный туннель имеет два встроенных порта HyperTransport Link А (входной) и Link В (выходной). Первый интерфейс (Link A) является 16-битным с полосой пропускания 6,4 Гбайт/с (по 3,2 Гбайт/с в каждом направлении). Второй (Link В) уже 8-битовый с полосой пропускания 1,6 Гбайт/с (по 0,8 Гбайт/с в каждом направлении).
АМD-8131 I/О Bus Tunnel контроллер шины, предназначенный для использования в серверных системах. Туннель обладает двумя интерфейсами HyperTransport (Link А и Link В), как и у AMD-8151. Сам контроллер РСI-Х поддерживает две независимые PCI-X-шины с возможностью установки до пяти устройств на каждую.
АМD-8111 I/O Hub контроллер ввода-вывода, без которого вообще невозможно построить систему он должен обязательно присутствовать на плате. В минимально возможной конфигурации плата может содержать лишь один туннель AMD-8111 I/O Hub (при этом предполагается, что система будет без поддержки AGP). Туннель AMD-8111 I/O Hub обладает одним-единственным 8-битовым интерфейсом HyperTransport с пропускной способностью 800 Мбайт/с и содержит все необходимые контроллеры ввода-вывода, как и классический «Южный мост» поддерживает до восьми устройств PCI (32 бит/33 МГц), шесть портов USB 2.0, два канала IDE с поддержкой ATA 33/66/100/I33, сетевой адаптер 10/100 Мбит/с, модем АС’97, шестиканальное аудио и LPC-шину.
Архитектура AMD8000 позволяет, кроме однопроцессорных систем, создавать многопроцессорные (рис. 1.39).
В табл. 1.13 приводятся характеристики некоторых наборов микросхем Intel, Via и AMD.
Таблица 1. 13. Основные характеристики некоторых вариантов чипсетов
