Как-то попалась мне в руки сердцевина от электромагнитного клапана: обмотка, стержень, выход-вход… Подаешь напряжение — стержень втягивается, отключаешь «двести двадцать» — стержень обратно отскакивает. Поиграл я с этой штуковиной некоторое время, и пришла в мою голову Идея…
Я тогда в деревянном доме жил. Крысы — одолели! То ли кота в то время у меня не было, то ли не справлялся он уже с таким количеством серых бандюг — сейчас и не помню. Надо было срочно что-то предпринимать. «Магазинские» мышеловки не помогали. Крыса — хитрый зверь! Ей эту самую мышеловку (или капкан) вокруг хвоста обвести как пакет с хлебом на столе зубами продырявить — раз плюнуть!
И вот вслед за находкой клапана пришла госпожа Идея: я придумал использовать этот клапан для изготовления электрической мышеловки. Ну, или крысоловки, это кому как больше нравится… Верх и низ ловушки я решил сделать из обрезной доски-«четверки», чтобы использовать как несущие детали для всей конструкции, дверцу и боковые стенки — из оргстекла (удобно в обращении и достаточно крепкое), а заднюю выдвижную стенку — из обычного стекла (для прозрачности).
В доске нижнего основания, чуть дальше от предполагаемой середины крысоловки, я вырезал неглубокий (менее 1 см) поперечный паз шириной около 3 см. Затем я покрыл «рабочее пространство» (пол) будущей мышеловки (и все-таки — мышеловки или крысоловки?) древесноволокнистой плитой. Также из ДВП я вырезал пластину по размеру вынутого в полу паза. В паз, не мудрствуя лукаво, поместил два оголенных провода, крест-накрест, чуть-чуть не касавшихся друг друга. Потом приготовленной пластиной закрыл паз с проводами, приклеив ее на петли. Петли сделал сам, элементарно скрутив их из вырезанных из консервной банки полосок. Вместо оси для петель использовал тонкую прямую сталистую проволоку.
Вся конструкция была сделана таким образом, чтобы «пол» в ловушке казался ровным, но как только зверек наступал на подвижную пластину — она подавалась вниз, и провода замыкались. Оба провода, теперь уже не оголенные, вывел к верхней доске. На верхнем основании, ближе к торцу со стороны дверцы, самодельной скобой я прикрепил мою находку — сердцевину электромагнитного клапана.
Отмечу, что оба основания — верхнее и нижнее — я сделал длиннее боковых стенок почти ровно на высоту дверцы, которую верхним краем прикрепил на небольшом шанвере к нижней стороне верхнего основания. Таким образом, когда дверца была полностью открыта и находилась в горизонтальном положении, ее край почти совпадал с торцом верхней доски. У нижнего края дверцы я укрепил проволочную скобу так, чтобы ее полукружье, когда дверца открыта, выступало над поверхность верхнего основания. Скоба при поднятой дверце практически прижимается к торцу верхней доски.
Я думаю, вечно мудрый читатель уже давно понял суть идеи. К стержню клапана я прикрепил проволочку наподобие длинной гибкой «чеки», которая вставлялась в полукружье скобы и держала дверцу в поднятом состоянии. Крыса заходит в крысоловку, наступает на подвижную пластину, контакты замыкаются, электромагнит срабатывает, стержень втягивается, тянет за собой «чеку», она выскакивает из скобы, освобождая дверцу, дверца падает под собственным весом и захлопывается. Все! Зверь пойман!
Крысоловка
Для того чтобы дверца надежно закрывалась при захлопывании, в «пол» перед входом в ловушку я укрепил загнутую под углом к поверхности проволоку: край дверцы при падении свободно скользит по проволоке, она пригибается, но потом, когда дверца закрылась, снова выпрямляется, упирается в дверцу, не позволяя ей открыться.
У торца верхнего основания (внизу) я установил размыкающие контакты, чтобы моя «система» не срабатывала после того, как дверца захлопывается: дверца уходит вниз, контакты размыкаются — ток больше не идет. Даже если крыса мечется внутри ловушки и наступает на «хитрую» пластину в полу снова и снова — клапан больше не срабатывает. Все контакты и клапан я соединил последовательно, так что конструкция «адекватно» реагировала на процессы замыкания-размыкания.
Вывод в сеть был сделан в качестве обыкновенного электрошнура с обычной вилкой: «насторожил» ловушку (открыл до упора дверцу и зафиксировал ее «чекой»), положил за подвижную пластину приманку, воткнул шнур в розетку — и можно ждать результатов охоты на грызуна. Сверху крысоловки я приделал дверную ручку, чтобы удобнее было держать «прибор» одной рукой.
«Ходовые испытания прибора» прошли очень успешно. Я как раз закончил изделие и насторожил его в углу, между стеной и холодильником (и место укромное, и розетка рядом!). Не успел я как следует приготовиться к ожиданию поимки зверья, как ко мне заявился мой дядька, уже довольно веселый, с «пол-литрой чая». Повод не подлежал обсуждению: внук родился! Ну, что ж делать… Я поставил на стол закуску.
И только мы собрались, как говорится, «усугубить», как за холодильником резко хлопнуло. «Ну вот! — подумал я. — Ложная тревога!» Ан нет! В сработавшей крысоловке сидел первый свеженький экземпляр! Упитанный! Свершилось: моя идея воплотилась в жизнь, прибор работает! Ну, мы еще и это с дядькой «спрыснули»…
Вот такую я сделал электрическую мышеловку, уважаемые читатели. Пусть вам не придется этого делать. А в вашем доме если и будут жить крысы, то пусть это будут декоративные животные — добрые и ласковые друзья, а не серые, злобные, хитрые, коварные и опасные зверюги! И пусть ваши идеи всегда воплощаются в жизнь. Удачи вам!
Мышеловка электрическая своими руками
С днем рождения, уважаемый Кот!
Вот решил прислать свою схему. Городским жителям это может показаться простой игрушкой, но тем, кто знаком с мышами не понаслышке, это может принести какую-нибудь пользу. В погребах, гаражах, частных домах, на дачах и в тому подобных местах нередко заводятся мыши, особенно к зиме. Традиционная мышеловка с пружиной, по-моему, уж слишком брутальна. А некоторые граждане пытаются бороться с грызунами отравой. Но вот незадача: мышки нажрутся, а помирать не хотят, а добропорядочные коты потом ими травятся. Вот я и решил предложить свой вариант мышеловки. Ловить ей можно кого угодно, даже крыс ( а с ними, кстати сказать, не каждый кот справится). Смотрим на схему:
Она предельно проста. Фотодиод любой воспринимающий ИК диапазон. Отечественных ФД в магазине не оказалось, дали что-то импортное. Как называется — не запомнил. Электромагнит можно сделать самому ( те кто не знает как, бегом в обучалку). У меня лично была готовая катушка. КТ3107 обеспечивает фотодиоду чувствительность, КТ818 нужен потому, что электромагнит, сравнительно мощная нагрузка (мой кушает почти пол-ампера). Без резистора схема реагировала даже на простой свет. Итак, как же все это работает? Да очень просто: делаем корпус, желательно по прочнее, ставим внутри диоды друг против друга, подальше от входа, так чтобы между ними могла пройти мышь, или кого вы там ловите. Над входом магнит с решеткой. Все готово. Не забудьте приманки положить.
Пару слов о питании: источник лучше всего стабилизировать. При падении напряжения может погаснуть ИК диод, при скачке сгореть.
Все было испытано в действии. Мышью-каскадером был хомяк Ваня. Спешу заверить Кота, что он абсолютно несъедобен.
Передняя стенка убрана для наглядности. К тому же хомяк не хотел бежать если она была.
Ну вот и все. Ставим на ночь в «мышиное место», к утру получаем полностью функциональную мышку:. Что с ней делать решать вам ( отпустить в поледом соседа, отдать поиграть котятам,смыть в унитаз:)
За монтаж прошу не ругать — пробная версия. Схема тоже — первое, что от начала и до конца придумал сам.
Вопросы, как всегда в Форум.
Мышеловка электрическая своими руками
Недели 3 назад бывший работодатель попросил меня сделать необычную мышеловку. Принцип работы должен был быть такой: Стоит датчик движения, идёт мышь, мышь попадает в поле действия датчика и её убивает током, через несколько секунд должно сработать автоотключение схемы и пока мышь из поля действия датчика не уберёшь, схема не сработает заново.
Думаю смысл затеи в оригинальности и том, чтобы можно было похвастаться необычным девайсом гостям.
Корпус доделает заказчик, моя же задача сделать электронную начинку, так сказать сам механизм.
Сам шокер было решено собрать по схеме с классической ВВ частью. Схему датчика движения на фото и ИК диодах нашёл в интернете, немного переделал, добавил автоотключение.
Вот готовая схема
Теперь о самом шокере.
Преобразователь построен на UC3845, силовой транзистор применён IRF3205, вместо снабберной цепочки применён защитный диод на 47 вольт (обязательно установить, иначе схема может умереть).
Трансформатор преобразователя с зазором около 0.3-0.4мм, намотан на сердечнике от какого-то маломощного БП, первичка содержит 5 витков проводом 0.8мм, вторичка 300 проводом 0.1мм ПЭТВ-2. Напряжение с вторичной обмотки через 3 диода UF4007 (обязательно ультрабыстрые на 1кв каждый), можно HER108, выпрямляется и заряжает конденсатор C4, далее через разрядник 1400в поступает на первичкуВВ трансформатора которая содержит 25 витков проводом 0.8мм. ВторичкаВВ трансформатора и есть высоковольтный выход, содержит она 800 витков проводом 0.16мм ПЭТВ (лучше ПЭТВ-2).
ВВ трансформатор мотается на ферритовом сердечнике. Изоляция проводилась обычными файлами А4 в 3 слоя. Между вторичкой и первичкой в 5 слоёв. Трансформатор обязательно залить эпоксидной смолой, затем выкачать воздух, чтобы выжать пузырьки воздуху, повторить процедуру откачки несколько раз, то есть откачал/ дал воздух.
Выше на схеме видим простенькую схемку датчика движения. В нормальном состоянии реле выключено и +12в поступает на конденсатор 6800uF. При перекрывании ИК света на фотодиод, срабатывает реле и конденсатор 6800uF разряжается на 7 ногу (питания) микросхемы и пока он разряжается, работает шокер, работает примерно 3-5 секунд, после чего он разряжается и схема выключается.
Вот такая нехитрая конструкция получилась.
В простое схема потребляет около 23мА, при работающем шокере около 5.5-6 Ампер.
Видим на плате распаяны контакты под ВВ выход и под 2 диода, мышь будет проходить сначала через ВВ контакты, затем идти к кусочку приманки, сработает датчик движения и мышь в прямом смысле слова зажарится.
У меня всё собрано навесом, но под статьёй будет плата в формате lay, разработанная специально для статьи.
Питается схема от напряжения 12 вольт, но может от 10-11 вольт и выше, вольт 15 ей тоже не проблема, так что можно спокойно запитывать от свинцовых аккумуляторов (например от машинного).
Фото и ИК диоды можно взять из пульта телевизора и приёмника в том же телевизоре.
Транзистор в датчике движения применён N-P-N, в принципе можно любой, вплоть до КТ315, но его не пробовал, поэтому утверждать не стану. Реле обычное 12 вольтовое.
Скачать печатку можно тут
Без видеообзора статья – не статья, поэтому смотрим!
Электрическая мышеловка
Отвинчиваем крышку бутылки на половину. Берем дрель, закрепляем тонкое сверло, и сверлим отверстие в крышке не свинчивая её полностью с бутылки. Сверлим с обеих сторон. Одно отверстие максимально в верху, чтобы проходящее сверло не касалось горлышка, а второе максимально ниже, чтобы сверло прошло и через крышку, и через горлышко.
Далее свинчиваем крышку и рассверливаем отверстие на горлышке бутылки большим отверстием.
Затем, чуть ниже делаем ещё два отверстия только на горлышек тонким сверлом.
Нам понадобиться кусок проволоки. Откусим кусок кусачками.
Сделаем П-образную и вставим её в маленькие отверстия.
Загнем вот так:
Закрутим крышку, до совмещения отверстий. Ввернем саморез в маленькое отверстие.
В итоге у нас получился узел, при вращении крышки в одну или другую сторону саморез касается проволоки. Это будет своеобразный выключатель.
Приклеиваем полученный узел к куску профиля.
Затем берем кусок проволоки побольше, загибаем как на фото и просовываем в отверстие с другой стороны крышки. Фиксируем горячим клеем. Это будет электрод.
Собираем всю конструкцию.
Сверлим отверстие под провод.
Далее из остатков бутылки вырезаем полоску и сгибаем её. Это будет пружина.
Горячим клеем приклеиваем её ровно по середине между углом поворота крышки.
То есть теперь, пир любом смещении электрода он будет возвращаться на свое место.
Сверлим отверстие под провода.
Припаиваем провода, собираем цепь.
Это высоковольтный преобразователь, который преобразует 9 В от батарейки в 7000 В.
Сажаем на горячий клей.

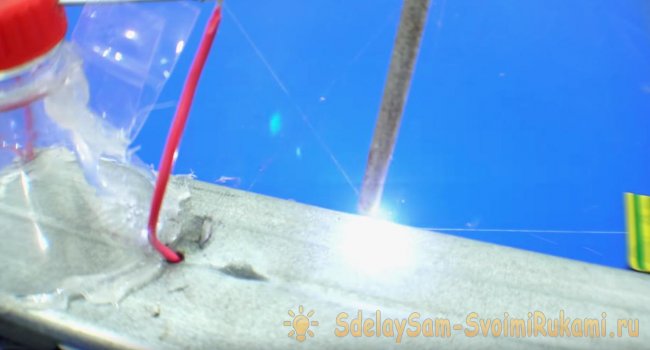

Пропускаем высоковольтный провод и прикрепляем его к электроду.
Все соединения изолируем тем же горячим клеем и прикрепляем к корпусу, чтобы ничего не болталось.
Батарейку тоже сажаем на горячий клей.

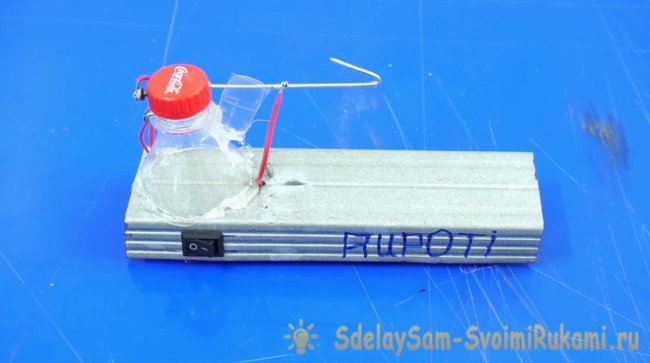

Все готово.
Принцип работы мышеловки

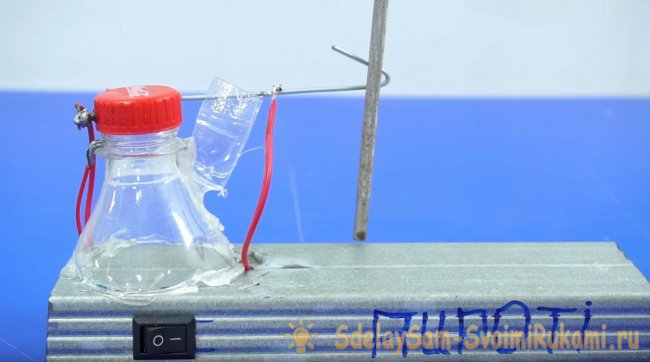

На крючок, расположенный в центре, вешается кусок сала (мыши и крысы его любят). Мышь подходит к этому куску и естественно пытается его утащить. Она тянет его. В результате этой тяги контакты, расположенные к крыше замкнуться. И на высоковольтный преобразователь побежит ток от батарейки. Электроды преобразователя подключены к крючку и приманкой и к профилю. В результате чего через крысу или мышь, которая будет пытаться утащить сало будет пропущено высокое напряжение, которое и убьет грызуна.
К сожалению, видео реальной ловли мышей нет. Но не расстраиваетесь: экземпляр полностью рабочий.
При работе с высоким напряжением будьте очень осторожны! Всем удачи!
Не гуманный подход к истреблению грызунов
Яды и химикаты, предназначенные для отравления мышей, имеют ряд недостатков:
- привыкание особей к отраве;
- отказ от приманки;
- отравление домашних питомцев.
И самый существенный недостаток – гибель грызуна от отравления в недосягаемом для человека месте с последующим неприятным запахом разложения достаточно длительный период времени.
Гуманное решение проблемы грызунов
Щадящие способы избавления от тварей – это ультразвуковые отпугиватели и бесконтактная ловушка-контейнер, при попадании в которую особь остается жива и здорова.
Более кровожадные методы – это ловля на клей, отравление химикатами и механические ловушки.
Современное изобретение – электронная мышеловка – наиболее гуманный, если можно так выразиться, метод истребления вредителей, поскольку приводит к мгновенному уничтожению особи без мучений. Еще можно сделать гуманную мышеловку своими руками из подручных средств!
Принцип действия электронной мышеловки
Современная электронная мышеловка – это специализированная ловушка для мелких грызунов, выпускающая сильный разряд электрического тока при попадании животного внутрь. В отличие от ультразвуковых отпугивателей, ловушки уничтожают мышей, что способствует полному очищению помещения от зубастых вредителей.
Принцип действия электронной мышеловки крайне прост: грызун, приманиваемый ароматом лакомства, забирается внутрь ловушки и получает мгновенно смертельный разряд электрического тока мощностью 8000 В.
Вдобавок, конструкция мышеловки предусмотрена таким образом, что мышь привлекает закругленная форма входа в ловушку, это напоминает зверю прогрызенные ходы. А в совокупности с ароматной приманкой, эти факторы не дают шанса грызуну пройти мимо.
Какие бывают мышеловки
Для лучшей обзорности приведем краткое описание, какие же основные виды мышеловок используются для борьбы с грызунами:
- Мышеловка на пружине. Самый простой и дешевый вариант. Натягивается пружина, рядом кладется приманка. Мышь, дергая за приманку, приводит в действие пружину, и та прихлопывает животное;
- Капканы. Принцип действия такой же, как и у пружинной мышеловки, есть небольшая разница в конструкции;
- Мышеловки-клетки. Щадящий способ, при котором животное остается целым и невредимым, и его можно выпустить на свободу;
- Клей. Это, как раз, один из самых жестоких методов истребления. Животное, приклеиваясь к ловушке, умирает долгой и мучительной смертью от голода и обезвоживания;
- Самодельные приспособления. Богат наш народ на премудрости и житейские хитрости. Многие умельцы способны изобрести что-то свое для борьбы с грызунами, однако принципы действия таких приспособлений те же, что и у покупных;
- Электронные мышеловки. Современные ловушки, о которых и рассказывается в данной статье.
Как сделать своими руками электромышеловку
Умения рукодельных мастеров доходят до того, что многие умельцы изготавливают в домашних условиях не только элементарные пружинные ловушки, но и усложненные электронные мышеловки своими руками.
Причем есть достаточно распространенный вариант – безобидная ловушка-клетка, которая при попадании в нее животного захлопывается и оповещает сигналом о наличии зверя в клетке. Такие ловушки используют не только для борьбы с вредителями, но и для отлова мелких домашних животных без цели истребления (например, сбежавшего из своей клетки хомячка). Схему такого приспособления легко можно найти в различных источниках, в том числе в сети Интернет.
Электронная мышеловка своими руками – схема, фото, видео
Другой вариант самодельной ловушки – это убивающая током. Опять же, схема электронной мышеловки не является засекреченной, ею можно воспользоваться. Однако следует помнить, что самостоятельная работа с электрическим током может привести к плачевным результатам. Следует соблюдать технику безопасности, иметь базовые профильные знания и со всей серьезностью относиться к таким экспериментам.
Помните, своими действиями вы можете навредить себе и окружающим!
Задача: сделать необычную электро-мышеловку;
Принцип работы: идёт мышь – попадает в поле действия датчика и её убивает током, через несколько секунд должно сработать автоотключение схемы и пока мышь из поля действия датчика не уберёшь, схема не сработает заново.
Схема работы мышеловки
Преобразователь построен на UC3845, силовой транзистор применён IRF3205, вместо снабберной цепочки применён защитный диод на 47 вольт (обязательно установить, иначе схема может умереть).
Трансформатор преобразователя с зазором около 0.3-0.4мм, намотан на сердечнике от какого-то маломощного БП, первичка содержит 5 витков проводом 0.8мм, вторичка 300 проводом 0.1мм ПЭТВ-2. Напряжение с вторичной обмотки через 3 диода UF4007 (обязательно ультрабыстрые на 1кв каждый), можно HER108, выпрямляется и заряжает конденсатор C4, далее через разрядник 1400в поступает на первичкуВВ трансформатора которая содержит 25 витков проводом 0.8мм. ВторичкаВВ трансформатора и есть высоковольтный выход, содержит она 800 витков проводом 0.16мм ПЭТВ (лучше ПЭТВ-2).
ВВ трансформатор мотается на ферритовом сердечнике. Изоляция проводилась обычными файлами А4 в 3 слоя. Между вторичкой и первичкой в 5 слоёв. Трансформатор обязательно залить эпоксидной смолой, затем выкачать воздух, чтобы выжать пузырьки воздуху, повторить процедуру откачки несколько раз, то есть откачал/ дал воздух.
Выше на схеме видим простенькую схему датчика движения. В нормальном состоянии реле выключено и +12в поступает на конденсатор 6800uF. При перекрывании ИК света на фотодиод, срабатывает реле и конденсатор 6800uF разряжается на 7 ногу (питания) микросхемы и пока он разряжается, работает шокер, работает примерно 3-5 секунд, после чего он разряжается и схема выключается.
Вот такая нехитрая конструкция получилась.
В простое схема потребляет около 23 мА, при работающем шокере около 5,5-6 Ампер.
Видим на плате распаяны контакты под ВВ выход и под 2 диода, мышь будет проходить сначала через ВВ контакты, затем идти к кусочку приманки, сработает датчик движения и мышь в прямом смысле слова зажарится.
У меня всё собрано навесом, но под статьёй будет плата в формате lay, разработанная специально для статьи.
Питается схема от напряжения 12 вольт, но может от 10-11 вольт и выше, вольт 15 ей тоже не проблема, так что можно спокойно запитывать от свинцовых аккумуляторов (например от машинного).
Фото и ИК диоды можно взять из пульта телевизора и приёмника в том же телевизоре.
Транзистор в датчике движения применён N-P-N, в принципе можно любой, вплоть до КТ315, но его не пробовал, поэтому утверждать не стану. Реле обычное 12 вольтовое.
Видео: Обзор электронной мышеловки (45000v)
Данная схема взята тут
Если не хотите делать своими руками – можете купить готовый девайс, ниже смотрите краткий обзор самых популярных моделей электронных мышеловок.
Обзор производителей электронных мышеловок: victor, sititek antirat, Экоснайпер, Ястреб
Для тех, кто далек от самодеятельности, предлагается широкий выбор запатентованных электронных ловушек. Приведем в качестве примера самые распространенные:
Электронная мышеловка/крысоловка Florada
Данная ловушка может работать от сети 220 В или от 4х больших батареек. Описание, принцип работы, тех. характеристики можете узнать в след. видеоролике –
Электронная мышеловка Victor
Работает от батареек, одного комплекта хватает для уничтожения до сотни особей. Специальный индикатор покажет, что мышь поймана, а также сообщит о разряде батареи;
Электронная мышеловка Victor
Видеообзор электронной мышеловки Victor
Электронная мышеловка Sititek Antirats
Работает как от батареек, так и от сети 220В. Запатентованная форма тоннелей не дает мыши, забравшейся внутрь ловушки, выбраться наружу;
Электронная мышеловка Sititek Antirats
Видеобзор электронной мышеловки Sititek Antirats
Электронная мышеловка Экоснайпер
Электронная мышеловка Sititek Antirats
Уничтожитель грызунов Ястреб ПП (электромышеловка)
Универсальное, компактное и надежное устройство, при попадании грызуна в коробку через него проходит разряд 8000-12000 В – грызун мгновенно погибает, рекомендуем данное устройство – идеальное соотношение цены качество
Электронная мышеловка Ястреб ПП
Видеобзор электронной мышеловки Rat Killer
Принцип работы у ЭкоСнайпер GH-190 Rat Killer тот же, что и у предыдущих.
Преимущества и недостатки данного устройства
К недостаткам электронных ловушек можно отнести лишь более высокую цену по сравнению с другими видами ловушек. Также этот вариант борьбы за чистоту помещений не подходит противникам убийства всех живых существ.
Большинство отзывов об электронных мышеловках положительны, поскольку потребители находят рад преимуществ.
- Относительно гуманно по сравнению с другими ловушками-убийцами;
- Опустошить контейнер с мышью можно без соприкосновения с ней;
- Система индикаторов позволяет, не заглядывая внутрь, знать о состоянии ловушки;
- Безопасность для детей и домашних животных.
При появлении в доме неприятного хвостатого соседа не откладывайте время, не жалейте средств. Ведь урон, наносимый грызунами, несоизмерим по сравнению с затратами по их истреблению. Быстрее закажите современный девайс – и избавьтесь от грызунов!
Автор статьи
Дмитрий Евгеньевич Васильченко
Главный редактор сайта DezBox.ru и дезинсектор с 12 летним стажем. Эксперт по уничтожению любых насекомых
Электрическая мышеловка из карманного фонаря
Если Вас одолеваю грызуны — это поправимо!
С помощью несложного устройства их в любом количестве можно научить косплеить Джорджа Флойда всего за несколько секунд.
Обычная мышеловка срабатывает только один раз, после чего требует повторного взведения.
Предлагаемая конструкция от этого недостатка свободна.
Изготовление начнём с поиска основания. Идеальный вариант — листовой ПВХ или текстолит. Но лучше всё же ПВХ — он легче обрабатывается.
В качестве материала для электродов используем крупноячеистую металлическую сетку.
Вырежем из неё пару полос шириной 8-10 сантиметров.
Согнём из них короб, ограждающий рабочую зону, и его дно. Закрепим их на основании.
Дно не должно касаться короба — необходимое расстояние между ними потом подбирается опытным путём.
В качестве донора источника питания используем фонарик с электрошокером, который всё равно уже не работает. Электромухобойка тоже подойдёт.
Несмотря на круглую форму корпуса, безель и торцевая заглушка в него не вкруиваются, а вставляются и удерживаются винтами, которые находятся под декоративными наклейками в местах, указанных стрелками.
Полностью разбираем фонарь и удивляемся, насколько убого он внутри сделан.
Источником питания является сборка из трех последовательно включенных никель-кадмиевых аккумуляторов размера 10280(2/3AAA), звезда со светодиодом расположена в пластмассовой обойме.
А вот так выглядит зарядная часть. Да, прямо в фонарь заводится 220 вольт от розетки.
Собственно, интересующая нас часть — высоковольтный преобразователь.
У моего экземпляра плюс питания подаётся на красный провод, минус — на жёлтый. Руки оторвать за такую реализацию цветовой маркировки.
Сфотографировать искру у меня не получилось, но она способна пробить вот такой воздушный промежуток:
Для источника питания возьмём отслужившую свой срок батарею от ноутбука и вскроем её корпус, чтобы достать элементы питания.
Обычно приходит в негодность одна пара, которая определяется по сниженному напряжению на ней, а остальные остаются пригодными.
Приклеиваем преобразователь к основанию двухсторонним скотчем, выходные провода подключаем к электродам, на идущий к внутреннему на всякий случай надеваем кусочек стержня от гелевой ручки в месте прохода через сетку, чтобы изоляцию не пробило.
Подключим аккумулятор к входу высоковольтного преобразователя. Если в пустой мышеловке возникает разряд между электродами — придётся взять кусачки и пообкусывать внутренний электрод по кругу.
Теперь осталось поместить внутрь приманку и можно ставить изделие «Сетка П-100» на боевое дежурство.
Как это работает:
Добавить в избранное Понравилось +68 +92
- 14 мая 2022, 23:21
- автор: oleg235
- просмотры: 16908
Мышеловка электрическая своими руками
Недели 3 назад бывший работодатель попросил меня сделать необычную мышеловку. Принцип работы должен был быть такой: Стоит датчик движения, идёт мышь, мышь попадает в поле действия датчика и её убивает током, через несколько секунд должно сработать автоотключение схемы и пока мышь из поля действия датчика не уберёшь, схема не сработает заново.
Думаю смысл затеи в оригинальности и том, чтобы можно было похвастаться необычным девайсом гостям.
Корпус доделает заказчик, моя же задача сделать электронную начинку, так сказать сам механизм.
Сам шокер было решено собрать по схеме с классической ВВ частью. Схему датчика движения на фото и ИК диодах нашёл в интернете, немного переделал, добавил автоотключение.
Вот готовая схема
Теперь о самом шокере.
Преобразователь построен на UC3845, силовой транзистор применён IRF3205, вместо снабберной цепочки применён защитный диод на 47 вольт (обязательно установить, иначе схема может умереть).
Трансформатор преобразователя с зазором около 0.3-0.4мм, намотан на сердечнике от какого-то маломощного БП, первичка содержит 5 витков проводом 0.8мм, вторичка 300 проводом 0.1мм ПЭТВ-2. Напряжение с вторичной обмотки через 3 диода UF4007 (обязательно ультрабыстрые на 1кв каждый), можно HER108, выпрямляется и заряжает конденсатор C4, далее через разрядник 1400в поступает на первичкуВВ трансформатора которая содержит 25 витков проводом 0.8мм. ВторичкаВВ трансформатора и есть высоковольтный выход, содержит она 800 витков проводом 0.16мм ПЭТВ (лучше ПЭТВ-2).
ВВ трансформатор мотается на ферритовом сердечнике. Изоляция проводилась обычными файлами А4 в 3 слоя. Между вторичкой и первичкой в 5 слоёв. Трансформатор обязательно залить эпоксидной смолой, затем выкачать воздух, чтобы выжать пузырьки воздуху, повторить процедуру откачки несколько раз, то есть откачал/ дал воздух.
Выше на схеме видим простенькую схемку датчика движения. В нормальном состоянии реле выключено и +12в поступает на конденсатор 6800uF. При перекрывании ИК света на фотодиод, срабатывает реле и конденсатор 6800uF разряжается на 7 ногу (питания) микросхемы и пока он разряжается, работает шокер, работает примерно 3-5 секунд, после чего он разряжается и схема выключается.
Вот такая нехитрая конструкция получилась.
В простое схема потребляет около 23мА, при работающем шокере около 5.5-6 Ампер.
Видим на плате распаяны контакты под ВВ выход и под 2 диода, мышь будет проходить сначала через ВВ контакты, затем идти к кусочку приманки, сработает датчик движения и мышь в прямом смысле слова зажарится.
У меня всё собрано навесом, но под статьёй будет плата в формате lay, разработанная специально для статьи.
Питается схема от напряжения 12 вольт, но может от 10-11 вольт и выше, вольт 15 ей тоже не проблема, так что можно спокойно запитывать от свинцовых аккумуляторов (например от машинного).
Фото и ИК диоды можно взять из пульта телевизора и приёмника в том же телевизоре.
Транзистор в датчике движения применён N-P-N, в принципе можно любой, вплоть до КТ315, но его не пробовал, поэтому утверждать не стану. Реле обычное 12 вольтовое.
Скачать печатку можно тут
Без видеообзора статья – не статья, поэтому смотрим!
Мышеловка электрическая своими руками
Ящик с поднимающейся дверкой задвижкой, зафиксированной якорем электромагнита, так что при подаче тока на него дверка падает и закрывает ящик. Внутри ящика фотодатчик на пересечение луча состоящий из ИК-светодиода и стандартного интегрального фотоприемника, а так же, место куда кладут приманку. Данное устройство нужно расположить в самом мышином месте.
По идее, мышь на запах приманки должна пробежать внутрь ящика через открытую дверцу. Там она своим телом перекрывает луч датчика. Датчик срабатывает и электромагнит втягивая якорь, освобождает дверку-задвижку, которая под собственным весом падает и закрывает ящик. Мышь поймана!
Все бы неплохо, но всем этим процессом в оригинале управляет микроконтроллер, который и стоит недешево, да ещё и требуется его программирование. А всего-то дел, -вырабатывать импульсы частотой 38 кГц для модуляции ИК-светодиода, и давать импульс на ключ, управляющий электромагнитом когда луч пересечен. В общем, какая-то стрельба из пушки по воробьям (простите, по мышам). Так что я немного подумал, и сделал аналогичное устройство на нашей любимой и дешевой микросхеме К561ЛЕ5 (или CD4001), и вот что получилось — рис.2.
В микросхеме К561ЛЕ5 есть четыре логических элемента. Первые два из них (D1.1 и D1.2) используются для генерации импульсов частотой 38 кГц. Детали С1 и R1 подобраны так чтобы именно эта частота была (при настройке можно подобрать сопротивление R1 точнее). ИК светодиод HL1 — такой как в пультах управления телевизорами. Здесь он
подключен к выходу мультивибратора через ограничительный резистор R1. Обычно ИК-светодиоды подключают через ключи, дающие довольно большой ток (пример — пульты ДУ). Но здесь ведь расстояние между ним и приемником не более 10 см, а мышь просвечивать насквозь мы не собираемся. Поэтому, через ИК-светодиод протекает небольшой ток и дальность так и получается 10-20 см.
Фотоприемник HF1 — стандартный от систем ДУ телевизоров. Типа SFH506-38 на частоту модуляции 38 кГц. Неуверен в правильности обозначения его выводов по номерам, в общем, там три вывода, из них два рядом, а один дальше. Так вот тот, что дальше -выход, а питание поступает на те, что рядом, причем на крайний — минус, а на тот, что ближе к центру — плюс. Рабочей (фоточувствительной) поверхностью является выпуклая часть корпуса.
В корпусе мышеловки HL1 и HF1 расположены так, что луч HL1 светит на HF1. Дополнительно на светодиод надета трубка, чтобы было меньше помех от отражения луча внутри корпуса.
Когда схема работает в режиме ожидания луч от HL1 беспрепятственно проходит на HF1, и на выходе HF1 удерживается уровень логического нуля. Ключ на транзисторах VT1 и VT2 закрыт, а электромагнит Y1 обесточен. В этом состоянии якорь Y1 выдвинут и вставлен в отверстие в задвижке так, что удерживает задвижку поднятой и не дает ей провалиться.
Вообще, якорь электромагнита сам не выдвигается, его нужно выдвинуть пинцетом при взводе мышеловки, то есть, включить питание, потом поднять дверку-задвижку и выдвинуть якорь электромагнита так чтобы его конец прошел в специально сделанное отверстие в задвижке.
