Первая построенная мной законченная и оформленная транзисторная катушка Тесла . Как оказалось, происходящие в них процессы гораздо легче для понимания, чем в ламповых или искровых, хотя последние намного проще сделать хотя бы как-то работающими просто за счёт копирования схемы.
Основная проблема же в построении SSTC — тонны нюансов и неочевидных для начинающего койлера свойств деталей, контуров и принципов их работы и взаимодействия, которые очень трудно узнать где-либо кроме как на собственном опыте, просто потому что все описания работающих транзисторных трансформаторов Тесла сделаны теми людьми, кто уже представляет себе эти нюансы на почти что интуитивном уровне и, как следствие, не считает достойными упоминания. Например, для меня таковыми являются осциллограммы, поэтому здесь их нету ни одной, хотя их вид — ключевой момент для понимания того, правильно ли работает катушка.
В общем случае типичная SSTC представляет собой устройство из нескольких основных блоков.
Основная часть катушки — силовая, возможные решения — полумост или мост (мост представляет собой просто два полумоста, соединённых так, чтобы раскачивать первичную обмотку с удвоенной амплитудой). Полумост представляет собой два последовательно соединённых полевых транзистора (MOSFET, далее просто фет), поочерёдно открывающихся и закрывающихся за счёт прямоугольного сигнала с драйвера. Вдаваться в теорию работы не буду, ей посвящены мегабайты текста в других местах. Для повышения выживаемости фетов последние обвязаны ультрабыстрыми диодами: один последовательно и один параллельно, и саппрессорами на нужное напряжение (для нас — 400 вольт, например, вполне пойдёт). Первичная обмотка располагается между средней точкой фетов и средней точкой из двух силовых плёночных конденсаторов, таким образом первичная обмотка качается от 0 до Vпит каждый такт работы. Недопущение открытия обоих транзисторов одновременно (такое зовётся словом «сквозняк» — по сути, закорачивание всей схемы через феты) обеспечивается т.н. дед-таймом, временем, когда оба фета закрыты. Также очень желательна обвязка фетов снабберами (RC-цепочка от стока к истоку, где характерный порядок R — 5-20 Ом, а C — 500-2000 пФ), каковые сильно увеличивают теплопотери и нагрев транзисторов, но зато весьма надёжно защищают их от бабахов — за надёжность платим нагревом.
Основное преимущество полумоста: нужно вдвое меньше деталей. Основное преимущество моста: вдвое большая возможная мощность.
В данной катушке использован полумост из соображений компактности. Но ничто не мешает расширить его до моста, что вскоре и будет сделано в следующей конструкции того же класса.
2. Управление (развязка сигналов).
Развязка необходима, чтобы гальванически отвязать друг от друга управление фетов. Применительно к катушке стоит говорить только о двух типах развязок: трансформаторная (GDT, gate-drive transformer) и оптическая (на оптронах). GDT представляет собой небольшое ферритовое кольцо, на котором максимально плотно друг к другу намотаны три (или пять для моста) обмотки: одна подключённая к драйверу и две (четыре) — к затворам-стокам соответствующих транзисторов силовой части. Оптрон — небольшая микросхемка, содержащая светодиод и фототранзистор, сигнал передаётся за счёт мерцания светодиода.
МУЗЫКАЛЬНАЯ КАТУШКА ТЕСЛА на двух пальцах
Преимущества GDT: минимум настройки, элементарное управление, значительно более низкая стоимость и простота изготовления, автоматическое формирование дед-тайма. Недостатки — необходимо отыскать хороший феррит и рассчитать и качественно намотать сам GDT — подробнее об этом писал BSVi в своей статье . Важно: при подключении необходимо следить, чтобы управление затворами транзисторов происходило в противофазе (как того требует топология полумоста). Преимущества оптронов: точное управление и минимум искажений сигнала. Недостатки — куча компонентов (на каждый канал (4 для моста, 2 для полумоста): оптрон, его обвязка (в том числе SMD керамика на ноги) и питание), необходимость формировать дед-тайм, сложность в работе, а ещё оптика страдает от помех от трансформатора Тесла .
Мой выбор — однозначно GDT.
При его использовании, кстати, желательно поставить стабилитрон на 15 вольт между истоком и затвором фета. Я их не использовал, и так всё работает, но лучше его там иметь, чтобы исключить пробой по затвору из-за глюков GDT, каковые могут возникать при издевательствах над катушкой в процессе настройки.
Для управления достаточно «тяжёлыми» затворами транзисторов необходимо обеспечивать изрядный импульсный ток. Для этого используются специальные микросхемы, наиболее известные — серии UCC, например, UCC23721. Бывают одноканальные (выше мощность каждого отдельного драйвера, но необходимо ставить по микросхеме на каждый канал), двойные (два драйвера в одном корпусе), а также инвертирующие и неинвертирующие и с логическим вкл-выкл (он же ENABLE) или без оного. В ранее мной виденных схемах катушек Тесла на транзисторах использовались UCC27321 — 27322, одноканальные. Но, оказывается, существует замечательный драйвер UCC27425, который представляет собой идеальный вариант: содержит два канала, один инвертирующий, и второй прямой (индекс 5 в конце обозначения), а также ENABLE (индекс 4), что позволяет как подключать к нему прерыватель, так и превращать прямой сигнал в два — обычный и инвертированный. Единственный его недостаток — не очень большая мощность (4 ампера в импульсе), но, тем не менее, его полностью хватает для тягания довольно тяжёлых 47n60 полевиков. Таким образом, схема драйвера упрощается до одного единственного корпуса DIP8. На ноги микросхемы по питанию обязательно необходима SMD-керамика максимально имеющейся ёмкости (у меня 10 мкф). Никаких танталов, керамика и только керамика.
4. Генератор.
Генератор — задатчик резонансной рабочей частоты колебаний первички. Самый очевидный способ, в то же время самый неэффективный: использовать внешний генератор, например, на TL494, UC3825, IR2153 или другой соответствующей. Неэффективен он тем, что точная подстройка в резонанс без обратной связи от вторички практически невозможна: любое изменение условий работы, даже просто сам факт появления разряда, мгновенно унесёт рабочую частоту достаточно далеко для выхода из резонанса. Более прогрессивно и удобно просто использовать антеннку, которая будет ловить сигнал. Обрезая верх и низ принимаемого ей синусоидального сигнала при помощи вилки из диодов Шоттки, мы получаем прямоугольный сигнал (фактически логические 0 и 1) на входе драйвера. Ещё лучше вариант — ФАПЧ (PLL), фазовая автоподстройка частоты: внешний генератор, фаза и частота которого подстраиваются тем же способом — антеннкой, но это отдельная тема, и не факт, что PLL может быть лучше автогенератора. Тема требует более подробного изучения.
Как вариант, вместо антеннки можно использовать трансформатор тока с низа вторичной обмотки. Этот метод в общем случае сильно надёжнее, но несильно удобнее.
В этой конструкции использована антенна как наиболее простой и удобный способ.
5. Прерыватель.
Для уменьшения средней мощности, прокачиваемой сквозь катушку, и получения трескучих красивых разрядов, сигнал необходимо рвать. Благодаря наличию у UCC27425 ENABLE-входов, достаточно просто подключить к ним выход элементарного генератора на 555-м таймере. 555 не самая удобная для этого микросхема, но, определённо, самая простая и популярная. Использованная схема чуть отличается от общепринятой включением переменных резисторов. Более продвинутая версия может содержать в себе второй таймер для прерывания первого — т.н. burst-mode, двойное прерывание.
Короче, топология этой катушки: автогенератор с GDT и полумостом, драйвер UCC27425, феты FCA47N60, обвязка саппрессорами 1.5КЕ400A и ультрафастами HFA30TB60.
Резонатор (вторичная обмотка) — примерно 250 кгц частотой, размеры 11х16 см, провод 0.2 мм. Тороид свит из медной трубки и представляет полностью разомкнутый виток для уменьшения ВЧ-нагрева оного. Высота первички относительно вторички подобрана довольно точно для достижения тока в первичном контуре около 30А (предельный для диодов). Количество витков особой роли не играет, поскольку ток зависит чуть менее, чем полностью только от коэффициента связи обмоток, а оный настраивается положением первички.
Порядок сборки и настройки примерно таков. Вначале конструируем связку прерыватель-драйвер. Далее мотаем GDT. Используя внешний генератор на частоту близкую к нашей рабочей, проверяем работоспособность драйвера. Делаем силовую часть (лучше всего на радиаторе от процессора компа, они почти идеальны для этого, только просверлить дырки под крепёж фетов и диодов), не забывая изолировать все детали прокладками от радиатора, подключаем свободные выводы GDT к затворам и истокам и смотрим, как он справляется с передачей сигнала на ёмкостную нагрузку затвора. Если сигнал хороший (более-менее ровный прямоугольник), значит всё работает как следует. Других вариантов (плохой сигнал) тонны, как с ними справляться — по ссылкам внизу, масса теории и практики по теме. Собственно, после этого остаётся дособрать питание силовой части, подключить резонатор и аккуратно, через латр и балласт, попробовать запустить катушку.
При отсутствии реакции надо подёргать положение и размер антенны, а также попробовать сменить фазировку первичной обмотки.Нужно мониторить ток в первичке (например, трансформатором тока на ферритовом колечке подходящей проницаемости) и настраивать положение первичной обмотки так, чтобы он не превышал рабочий для диодов и/или транзисторов.
Самое ценное: схема. Постарался сделать её как можно более понятной и читаемой. Внимание, у 555 для удобства изображения нумерация ног произвольная — не путать и делать согласно их реальному нумерованному порядку, а не геометрическому расположению на схеме! Минусы питания и драйвера — не соединять.
UPD: исправил мелкий косяк в схеме: точка пересечения антенны, входа драйвера и диодов Шоттки 1n5818. Их всех следует спаять вместе.
ДЛЯ ЭТОЙ СХЕМЫ НЕ ПОДОЙДЁТ НИКАКАЯ МИКРОСХЕМА ДРАЙВЕРА, КРОМЕ UCC27425. Я НЕ ЗНАЮ АНАЛОГОВ, Я НЕ ЗНАЮ ГДЕ ЕЁ КУПИТЬ, МНЕ БЕСПОЛЕЗНО ПИСАТЬ ПО ЭТОМУ ПОВОДУ. Спасибо за понимание.
СХЕМА УСТАРЕЛА и оставлена здесь из исторических соображений и наличия в ней простого прерывателя. Больше нет необходимости приобретать дорогие 47N60 и диоды; их можно заменить дешёвыми и намного более надёжными IGBT. Пролистайте ниже для более свежей и актуальной схемы.
Полностью собранная катушка умещается внутрь корпуса от питальника компа, и остаётся довольно много места в запасе под что-нибудь ещё.
http://stevehv.4hv.org/SSTCindex.htm — основная референтная страница от гуру полупроводниковых катушек, Стива Варда. Его самая популярная для копирования катушка SSTC-5 частично послужила основой для данного моего проекта.
http://bsvi.ru/raschet-i-primenenie-gdt/ — расчёт и применение GDT от BSVi.
http://rayer.ic.cz/teslatr/teslatr.htm — некто RayeR, годный чех с годными катушками и идеями.
http://www.richieburnett.co.uk/sstate.html — Richie Burnett, мастрид в области теории работы катушек. В том числе http://www.richieburnett.co.uk/mosfail.html — причины умирания мосфетов и http://www.richieburnett.co.uk/sstate2.html — теория работы драйвера SSTC.
http://danyk.wz.cz/ — ещё один годный чех, в том числе с весьма сумасшедшими проектами, типа видеорентгена.
http://flyback.org.ru/viewforum.php?f=9 — раздел Флайбека по SSTC, ценен количеством хоть как-то запущенных констрактов, и даже некоторых успешных.
Довёл до корпусирования ещё две с прерывателем на микроконтроллере от sifun’а. Основные отличия и усовершенствования в сравнении с первой версией:
1) Антенна заменена на трансформатор тока, намотанный на ферритовом синем колечке EPCOS — приблизительно 50 витков — и надетый на провод вторички, идущий на заземление. Он намного проще и надёжнее, чем антенна. Смена фазировки осуществляется теперь не перепаиванием проводов первички, а сменой направления входа провода заземления в кольцо транса тока.
2) Феты заменены на IGBT. От полевых транзисторов в импульсных преобразователях пора отказываться навсегда, оставив их для того же, для чего в своё время оставили лампы: для высокочастотных применений (например, IRFP460A раскачивается на 27 МГц с неплохим КПД). Современные IGBT дешевле, мощнее, надёжнее и имеют больший КПД, чем аналогичные полевики. Одно из возможных решений, например — HGTG20N60A4D, или почти любые IGBT серий IRG4 и IRG7.
3) Диодной вилке добавлен стабилитрон между верхним диодом и минусом драйвера. Вместо стабилитрона можно поставить белый или синий светодиод, что оказывается очень удобно: он мигает в такт импульсам интерраптера.
4) Как в
Этот интересный и недорогой проект генерирует продолжительный искровой разряд от адаптера переменного тока. Он работает от сетевого адаптера 12 В или от батареи при использовании в качестве переносного устройства, а также в случае научного использования в полевых условиях, где нет доступа к сети. Устройство (рис. 15.1) имеет встроенный таймер, позволяющий задавать время включения и выключения искрового разрядника. Этот прибор может создать замечательное представление в перерыве между деловой текучкой в офисе или для посетителей бара, когда он включится на несколько секунд, а затем повторит свою работу, удивив аудиторию шумным и зрелищным шоу.
Изготовление требует минимального опыта в электронике. Рассчитывайте потратить около 25 долларов на этот несомненно стоящий прибор, являющий собой занимательную тему для обсуждения. Устройство разработано с применением недефицитных компонентов. Оригинальные компоненты или детали, в том числе печатную плату РСВ можно приобрести через сайт www.amasingl.com . Спецификация устройства дана в табл. 15.1.
Рис. 15.1. Катушка Тесла с управляемым от таймера искровым разрядом
Тоблицо 15.1. Спецификация катушки Твою с управляемым от таймера искровым разрядам длиной 5 см
Обозначение
№ в базе данных
МУЗЫКАЛЬНАЯ КАТУШКА ТЕСЛА
Трансформатор Тесла – это устройство, производящее импульсы высокого напряжения с малым током. Представленный комплект для сборки своими руками позволяет построить устройство, похожего на полноразмерную мощную Теслу по своим функциям. Его нужно питать постоянным напряжением 15-24 В, потребляемый ток зависит от напряжения питания и составляет 0.6-1 A. Схема генерирует высокое напряжение, производящие коронный разряд, кроме того, тут можно управлять интенсивностью разряда с помощью аудио сигнала. Комплект можно найти на Али, используя для поиска фразу electronic tesla coil.
Несмотря на небольшую мощность, следует учесть опасное для жизни и здоровья напряжение, что присутствует в системе! Также обратите внимание на возможность повреждения рядом находящихся электронных устройств и высокий уровень электромагнитных помех, создаваемых при работе генератора!
Собранная электронная катушка Тесла, может служить для развлечений или экспериментов с высоким напряжением.
Монтаж следует начинать с маленьких элементов: резисторы, разъемы, конденсаторы и т. д. Транзисторы следует установить на радиаторы с помощью болтов (перед установкой смазать поверхности контакта термо пастой). Катушка трансформатора уже готова (самому ничего мотать не нужно) и защищена изоляционной лентой. Один конец катушки впаиваем в соответствии с описанием в плату, второй оставим в воздухе – на нём будет разряд-молния. Монтаж проводим в соответствии с описанием на печатной плате.
После сборки и подачи питания, появится разряд. Когда подадим на вход мини-джека звуковой сигнал – разряд будет модулироваться в такт музыки, меняя тональность и как-бы подпевая.
Размещение газоразрядной лампы возле катушки вызовет свечение газа в ней.
Радиаторы транзисторов во время работы нагреваются достаточно сильно, так что очень долго устройство не эксплуатируйте.
В качестве источника звуковых сигналов лучше использовать дешевый MP3-плеер из-за некоторого риска повреждения подключенного устройства высоковольтным электромагнитным полем.
Схема музыкальной катушки Тесла
В этом видео уроке канала youtube “Alpha Mods” будем собирать маленький поющий качер из покупного китайского комплекта, продается в этом китайском магазине.
Схема музыкального качера Тесла

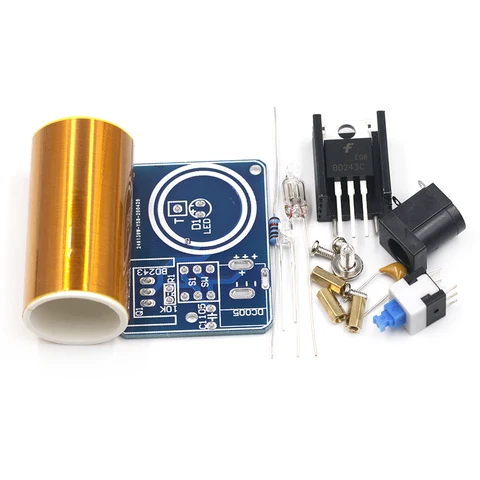

В пакетике есть все необходимые детали. Вторичная катушка, металлический шар для разряда, блок питания. Сборку начнём с маленьких компонентов. Именно с резисторов. 3, что в месте, на 22 килоом. R5, r3 и r2. На плате всё указано, так что просто оставляем и запиваем. Аналогичным образом паяем и другие резисторы. Далее в ход пошли конденсаторы. Припаиваем их тоже. Затем светодиоды, 1 синий, 2 красный. Под конец мосфет и охлаждение. Чтобы легко заменить транзисторы, мастер использовал dip панель. Но с ней транзистор встает чуть выше, отверстия на кулере не совпадают. Дорабатываем. Далее припаиваем выключатель.
Товары для изобретателей Ссылка на магазин.
Тут мастер нечаянно припаял 2 контакта выключателя между собой. Если вы когда-либо столкнетесь с такой проблемой, необходимо либо сильно дунуть, или купить инструмент. Этот отсос продается в китайском магазине. Стоит он меньше 4 доллара. Нагреваем контакты паяльником, нажимаем кнопку на оловоотсос, контакт обновился. Наконец-то припаиваем первичную катушку и вторичную. Запускаем блок питания.
Из-за маленького потребления тока можно сделать USB качер.
Теперь берем адаптер из комплекта на 12 вольт, 2 ампер. Подключаем схему к нему. Конструктор трансформатора Теслы готов. Но давайте сделаем из него музыкальный качер.
Добавляем пару деталей. И появляется миниджек 3,5. Берём смартфон, качаем приложение генерации импульсов и вот вам модуляция. Точно также можно подключить и музыку. Кто-то скажет: ничего не слышно! Но это играет Стример на качере. Теперь берем шприц, в носик закручиваем саморез и создаем вакуум.
Музыкальная катушка тесла своими руками

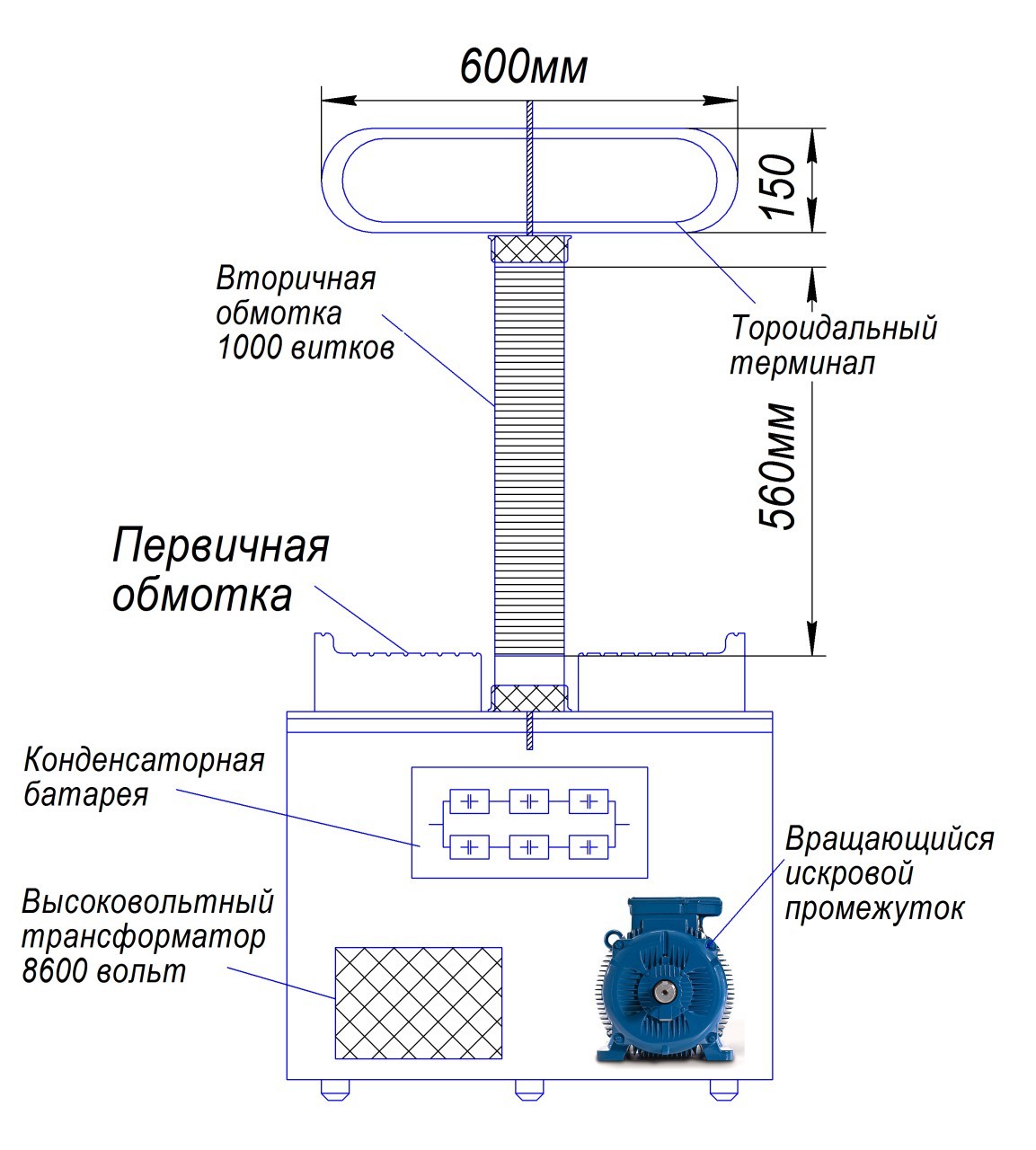

Работа кинескопных телевизоров, люминесцентных и энергосберегающих лампочек, дистанционная зарядка аккумуляторов обеспечивается специальным устройством — трансформатором катушкой Тесла. Для создания эффектных световых зарядов фиолетового цвета, напоминающих молнию, также применяется катушка Тесла.
Обзоры катушек Тесла
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Что такое CMF design? Меняем Intel на Apple silicon, есть ли смысл?
Меняем Intel на Apple silicon, есть ли смысл? Что такое CMF design? Мультиметр для новичков. Отличное качество, Li-pol батарея и сенсорный экран. Держим заряд.
Катушка Tesla 5. Производство: Россия, г. Для работы с этой катушкой не понадобится никаких вспомогательных устройств, все управление сосредоточено на корпусе. Никаких сложных настроек, все уже настроено и готово к работе из коробки. Особенности Tesla 5.
Катушка тесла музыкальная своими руками
Огромное преимущество транзисторных трансформаторов Тесла, выгодно отличающее их от искровых: их достаточно легко можно заставить петь, т.е. издавать звуки плазмой их разряда (ламповые тоже способны на это, но усилий требуется значительно больше, и удачных прецедентов сборки маловато). Сам принцип аудиомодуляции плазмы известен довольно давно; в СССР даже были концертного типа установки, модулировавшие факельный разряд звуком, устанавливавшиеся иногда (как мне рассказывали) в летних кинотеатрах. Есть даже современные профессиональные аудиосистемы, использующие электрическую дугу для издавания звука (ионофоны, плазмафоны и т. п.). Поскольку разряд катушки Тесла — такая же высоковольтная плазма, как и в факельниках или ионофонах, его можно промодулировать звуковой частотой, получив на выходе помимо электрического разряда ещё и звук.
Основных способов модуляции два: частотная и амплитудная. Частотная модуляция основывается на изменении частоты прерываний в интерраптере, при управлении с микроконтроллера, совместимого с MIDI или аналогичным форматом, или с компьютера. Основное её преимущество в возможности использования с импульсными катушками — ISSTC и DRSSTC — и получении огромных поющих молний с больших установок, в то время как прочие способы для этого непригодны. Силовая часть катушки Тесла включается и выключается несколько сотен раз в секунду, соответственно, плазменный канал молнии то появляется, то исчезает, и нагретый воздух создаёт звуковую волну при его появлении. Но вместо генерирования прямоугольного сигнала для управления транзисторами при помощи таймера 555, как это обычно делают, этот сигнал выдаётся микроконтроллером (или логикой, если не лень её распаивать), а на вход контроллера при этом поступает последовательность нот с определённой частотой, формирующая мелодию. Минусы метода — монофоничность, как у рингтонов старых мобильников (дифоничность в случае парной катушки Тесла) и некоторая сложность при программировании конверсии цифрового сигнала в формате MIDI в набор частот. Скоро будет доделан до законченного вида прерыватель для DRSSTC, который будет способен играть музыку этим способом.
Пример тестового музыкального трансформатора Тесла, который использует этот способ аудиомодуляции, звучит примерно так:
Реализация амплитудной аудиомодуляции катушки Тесла может быть сделана несколькими принципиально различными способами. Известные мне таковы:
1) Модуляция амплитуды напряжения. На вход инвертора — полумоста или моста — подаётся не полное рабочее напряжение, а некий процент от питающего. Реализуется это обычно при помощи т.н. buck-конвертера: топологии преобразователя из ключа (полевого транзистора или IGBT) и диода (или двух ключей для синхронного бака), и сглаживающего дросселя. Ключ управляется по затвору ШИМ-генератором (например, TL494 или аналогичным), через драйвер и опторазвязку. ШИМ-генератор же получает на вход амплитудно модулированный звуковой сигнал с плеера или другого источника звука. Получается этакое двойное преобразование: АМ -> ШИМ -> АМ. Несколько неэффективно и вносит искажение в звучание, но в целом наиболее просто.
2) Модуляция фазы и частоты. Реализуется обычно на основе ФАПЧ (CD4046 и родственников). Получая на вход амплитудный сигнал, мы в соответствии с ним сильнее или слабее мешаем ФАПЧ подстраиваться в рабочую частоту катушки (предельная частота звука — ок. 1/100 несущей частоты катушки) — уходим от резонанса. Этот метод требует использования топологии ФАПЧ при построении катушки, которая несколько сложнее простого автогенератора. Но в общем случае такой способ должен давать более чистый звук.
3) PDM (pulse density modulation), DDS и другие нестандартные методики. Основаны в основном на хитрых аналого-цифровых преобразованиях (пропуск импульсов, например, как в PDM, представляет именно такое преобразование), использовании специальных дорогостоящих микросхем (DDS) и в целом немалого знания искусства схемотехники. Но, по отзывам и записям, они позволяют получить наиболее чистый амплитудно модулированный звук.
Ниже представлена моя амплитудно аудиомодулированная SSTC (Музыкатушка, так я её называю) на полумосте из всё тех же HGTG20N60A4D и с управлением звуком через buck-конвертер и ШИМ. Она сделана более чем топорно и неаккуратно, в основном из-за того, что собиралась несколько месяцев — то не было корпуса, то горели компоненты из-за неправильного включения (я подавал питание на силовую одновременно с драйвером, и, скорее всего, драйвер запускался и работал несколько периодов неправильно, что оказывалось достаточным для выгорания силовой. Проблема решилась установкой реле, включающим силовую часть только после того, как заработает драйвер),
вдобавок ко всему у меня отсутствовали подходящие драйверы (UCC27425), так что пришлось использовать UCC27324 и изобретать во-первых, инверсию сигнала и деление его на два канала, и, во вторых, запуск автогенерации ввиду отсутствия у неё ENABLE-входа. Всё это, впрочем, не мешает Музыкатушке неплохо работать. Это первая моя мощная катушка Тесла, постоянно работающая в CW-режиме (качеры не в счёт). Разряд имеет длину всего лишь около 10-15 см при потреблении в полтора киловатта. Такой режим непрерывной работы сильно разогревает как транзисторы, так и первичную со вторичной обмотки: первоначальный вариант первички и вторички быстро нагревался чуть ли не до сотни градусов и выше, угрожая расплавить каркас; пришлось отказаться от компактности в пользу надёжности и стабильности.
Сейчас частота с тороидом составляет около 250 кГц, при токе по первичной обмотке около 20-25А. Нагрев никуда не делся, но зато хотя бы снизился до приемлемых уровней. Размеры резонатора — 16х20 см, проводом 0.33 мм, в первичной обмотке 6 полных витков провода 10 мм^2.
Звук катушки громкий (ватт на 10 по ощущениям), но весьма «грязный», замусоренный холостым шипением. Предположительно, это происходит из-за глючащего от наводок оптрона в баке. Отлаживать не особо хочется, слишком уж долго собиралась эта конструкция в свой более или менее законченный вид.
Разряд необычайно горячий — стальная проволока, будучи поставленной на терминал, горит, как бенгальский огонь, а вольфрам моментально начинает испаряться с голубовато-сизым дымом и бело-жёлтым свечением. Создаваемое катушкой поле так сильно, что можно получить весьма чувствительные ожоги, просто случайно коснувшись какого-то металлического предмета, стоя рядом с ней — возникает дуга между кожей и этим предметом.
Впрочем, фотографии здесь не очень интересны — видеозаписи куда лучше передают её работу.
Последнее видео особо интересно: там фигурирует большая неоновая спираль, недавно мною отпаянная и чрезвычайно красиво ведущая себя в тандеме с Музыкатушкой.
Для дочитавших до этого места подарок: полная схема buck-конвертера. Можно копировать.
Схема музыкальной катушки Тесла
В этом видео уроке канала youtube “Alpha Mods” будем собирать маленький поющий качер из покупного китайского комплекта, продается в этом китайском магазине.
Схема музыкального качера Тесла
В пакетике есть все необходимые детали. Вторичная катушка, металлический шар для разряда, блок питания. Сборку начнём с маленьких компонентов. Именно с резисторов. 3, что в месте, на 22 килоом. R5, r3 и r2. На плате всё указано, так что просто оставляем и запиваем. Аналогичным образом паяем и другие резисторы. Далее в ход пошли конденсаторы. Припаиваем их тоже. Затем светодиоды, 1 синий, 2 красный. Под конец мосфет и охлаждение. Чтобы легко заменить транзисторы, мастер использовал dip панель. Но с ней транзистор встает чуть выше, отверстия на кулере не совпадают. Дорабатываем. Далее припаиваем выключатель.
Товары для изобретателей Ссылка на магазин.
Тут мастер нечаянно припаял 2 контакта выключателя между собой. Если вы когда-либо столкнетесь с такой проблемой, необходимо либо сильно дунуть, или купить инструмент. Этот отсос продается в китайском магазине. Стоит он меньше 4 доллара. Нагреваем контакты паяльником, нажимаем кнопку на оловоотсос, контакт обновился. Наконец-то припаиваем первичную катушку и вторичную. Запускаем блок питания.
Из-за маленького потребления тока можно сделать USB качер.
Теперь берем адаптер из комплекта на 12 вольт, 2 ампер. Подключаем схему к нему. Конструктор трансформатора Теслы готов. Но давайте сделаем из него музыкальный качер.
Добавляем пару деталей. И появляется миниджек 3,5. Берём смартфон, качаем приложение генерации импульсов и вот вам модуляция. Точно также можно подключить и музыку. Кто-то скажет: ничего не слышно! Но это играет Стример на качере. Теперь берем шприц, в носик закручиваем саморез и создаем вакуум.
Музыкальная катушка тесла своими руками
