Как зачистить шлейф от изоляции

Шлейф – это отрезок провода, обычно состоящий из меди, который используется для передачи электрического сигнала или электрической энергии. Когда шлейфы содержат изоляцию, это может затруднить процесс аффинажа, который требует чистого металла. Поэтому очистка шлейфа от изоляции является неотъемлемой частью процесса аффинажа. На счастье, это можно сделать даже в домашних условиях с использованием простых инструментов.

Прежде всего, необходимо иметь в виду, что очистка шлейфа от изоляции может быть опасной и требует соблюдения определенных мер предосторожности. Убедитесь, что вы надеваете защитные очки и перчатки, чтобы избежать возможных травм и контакта с химическими веществами.

Один из способов очистки шлейфа от изоляции — это использование огня. Для этого необходимо поджечь изоляцию, чтобы она сгорела, оставив чистый металл. Однако, это опасный метод и требует тщательного контроля и мер предосторожности. Никогда не поджигайте изоляцию в закрытом помещении или на подвижной поверхности, чтобы избежать пожара.

Еще один способ очистки шлейфа от изоляции — это использование растворителя. Вам понадобятся несколько химических средств, таких как ацетон или растворитель для краски. Сначала нанесите растворитель на изоляцию и дайте ему немного высохнуть. Затем используйте пластиковую щетку или старую зубную щетку, чтобы удалить изоляцию с шлейфа, приложив некоторое усилие. Если изоляция плотно сидит на шлейфе, вы можете использовать скребок или нож для удаления прочного слоя изоляции.

Важно помнить, что очистка шлейфа от изоляции может быть трудной задачей и занимает время и усилия. Однако, если вы следуете правилам безопасности и используете правильные инструменты, вы сможете справиться с этой задачей и получить чистый шлейф для аффинажа.

Очистка шлейфа от изоляции: 6 способов дома для аффинажа

1. Использование механического способа: это один из наиболее распространенных методов очистки шлейфа от изоляции в домашних условиях. Для этого вам потребуется нож, пинцет или другой острый инструмент, чтобы удалить изоляцию вручную.

2. Термический способ: этот метод включает применение тепла для удаления изоляции с шлейфа. Вы можете использовать паяльную станцию или обычный паяльник для нагревания изоляции и затем аккуратно удалить ее.

3. Химический метод: данный метод включает применение химических веществ для разлагания и удаления изоляции с шлейфа. Будьте осторожны при использовании химических веществ и следуйте инструкциям по безопасности.

4. Механическо-химический способ: при этом методе вы используете механический принцип в сочетании с химическим веществом. Сначала вы размещаете шлейф в химическом растворе, который разлагает изоляцию, а затем аккуратно удаляете ее при помощи инструментов.

5. Использование ультразвуковой ванны: этот метод включает погружение шлейфа в ультразвуковую ванну, где высокочастотные звуковые волны помогают удалить изоляцию.

Как быстро отремонтировать гибкий шлейф своими руками How to fix flex cable

6. Средства для удаления клея: если изоляция на шлейфе приклеена, вы можете воспользоваться специальными средствами для удаления клея. Эти средства позволяют эффективно разрушить связь клея и изоляции, что облегчает ее удаление.

При выполнении процесса очистки шлейфа от изоляции в домашних условиях для аффинажа, рекомендуется использовать соответствующие инструменты и соблюдать меры безопасности. Если вы не уверены в своих навыках или не знакомы с процессом, лучше обратиться к специалисту по аффинажу, чтобы избежать повреждения шлейфа или травмирования.

Как зачистить шлейф от изоляции

• Главная
• Оргтехника
• Восстановление контактов шлейфа

• Ремонт
• Хитрости ремонта

Как быстро и легко востановить контакты на шлейфе

Берем шлейф, подрезаем его ровненько

Клеим на двойной скотч на железную пластину (у кого что под рукой) , обязательно очень ровно

Далее на шлейф кладем кусочек тряпки ( у меня тряпка байковая)

И поливаем супер клеем. марка клея думаю не важна, главное что бы супер. )))

Ждем пока высохнет супер клей , минута делов. Тряпочка задубеет. Следите чтобы тряпка приклеилась только к шлейфу. (ВНИМАНИЕ! , следите чтоб пары не попадали в глаза, а то мне пришлось всплакнуть пару раз)

Далее греем это все паяльной станцией ( я грел где то 400 градусов) , греем задубевшую тряпку и потихоньку отрываем в направлении как на фото , думаю что и мощным паяльником с большим жалом тоже должно получится, но я не пробовал. ( не забываем про пары! )

Вот так она отрывается

На контактах шлейфа остается белый налет, который далее легко смывается обычным растворителем

В общем и все, шлейф готов

Сори за качество фотографий, фоткал на телефон. Процедура занимает 10 минут. Изоляцию можно таким способом снять в любом месте шлейфа, не повредив дорожки при этом. Тем не менее, советую для начала потренироваться на запасном шлейфе.

• Samsung ML 2525 овощ-обратно в принтер
• Sharp 5316 не работает после установки стекла оригинала

Вы не можете оставлять комментарии.

Перед публикацией комментарий будет проверен модератором.

Ремонт подрулевого шлейфа после обрыва

Недавний мой визит в сервис лишь добавил головной боли. Когда уже все было готово и я выезжая крутанул руль он неожиданно легко крутанулся и сделав очень легко несколько оборотов остановился, из руля донеслось отчетливое «щелк!».
Я не буду описывать все те выражения которые пронеслись в голове в адрес «мастеров» которые и так накосячили до этого, тема не о том.

В руле оторвался подрулевой шлейф. Тот который отвечает за «би-би», аирбаг и управление магнитолой.

Конечно можно было бы заказать оригинал, вот его код: B01A-66-CS0. Но 14тыс за коробочку со шлейфом 40см (или 1500р. на разборке) это не по нашему как то)

Для лечения нам понадобятся (помимо ключей для демонтажа):
Паяльник
Маленькая плоская отвертка
Канцелярский нож (лезвие)
Желательно тестер для финального прозвона.

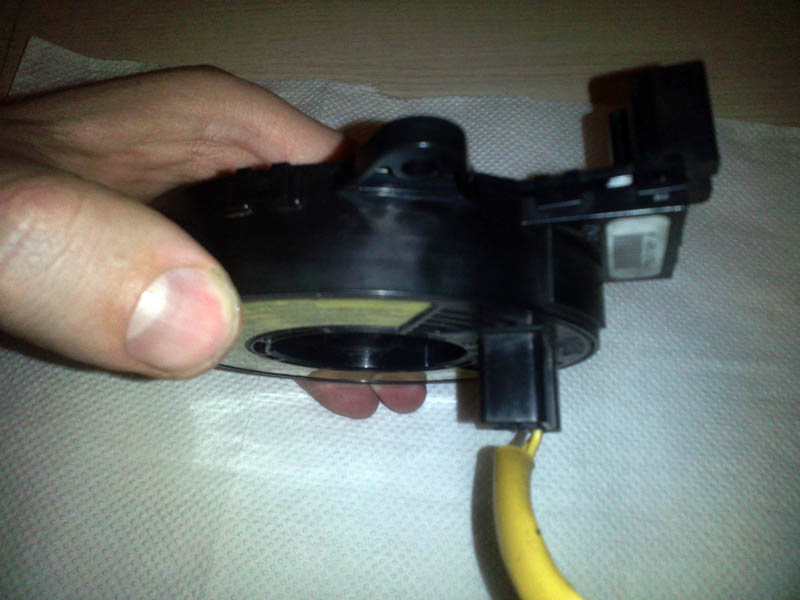

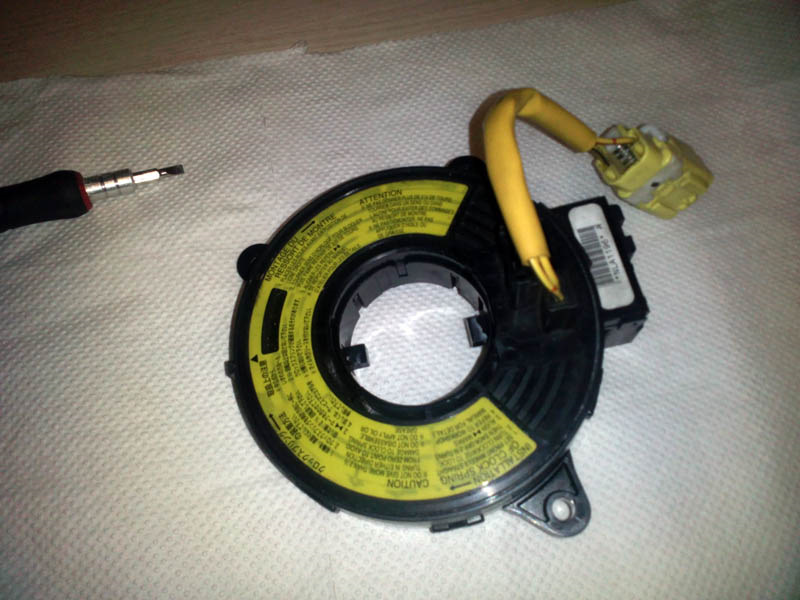

Вскрываем и снимаем руль, отсоединяем фишки и достаем вот такой бублик

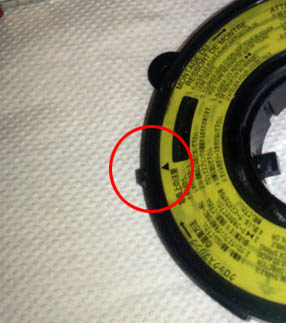

По периметру обманчиво блестят защелки — отщелкни и раскроется… но не тут то было.

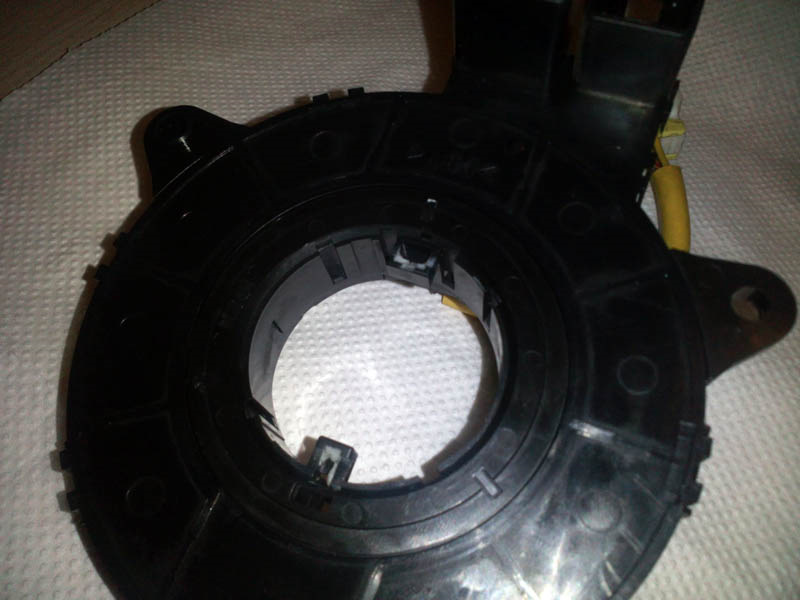

Сначала смотрим в центр бублика. Там стоит такой неприметный подшипник на защелках внутри.
Отстегиваем их плоской отверткой, при этом удобно выдавливать его пальцами давя на два выступа.

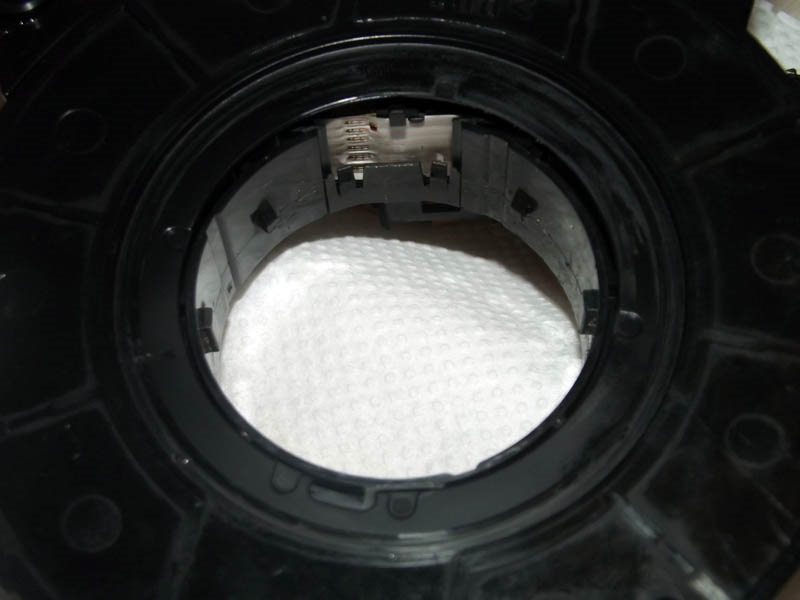

Там нам открывается вид до внутреннего места крепления шлейфа.

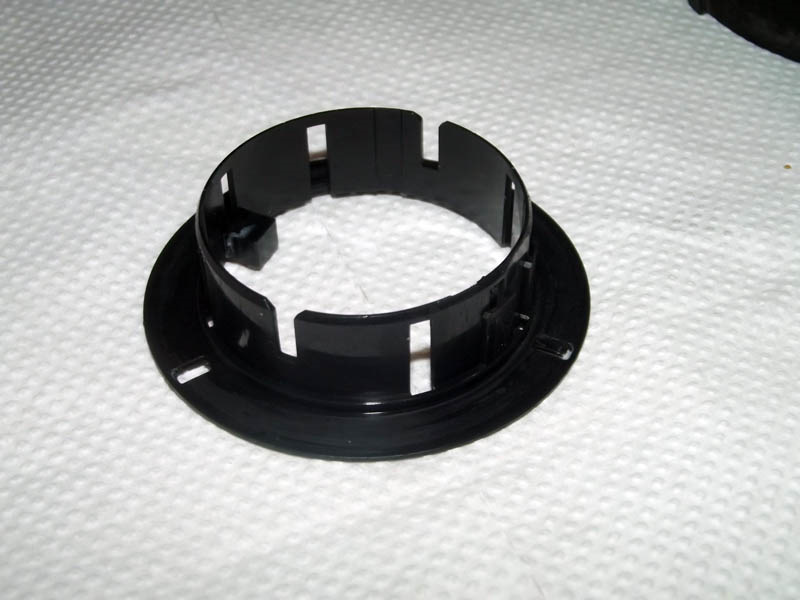

А сам «подшипник» можно установить только в одном положении, для этого на нем сделаны две прорези.

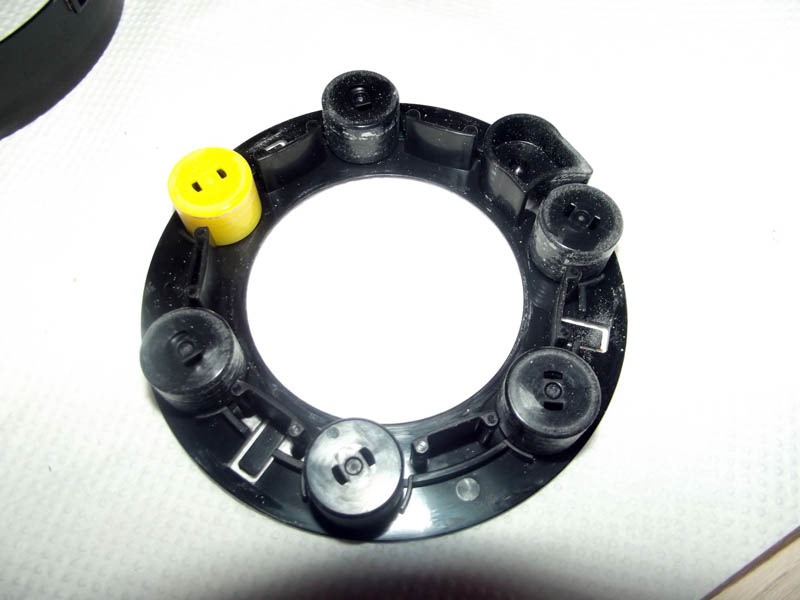

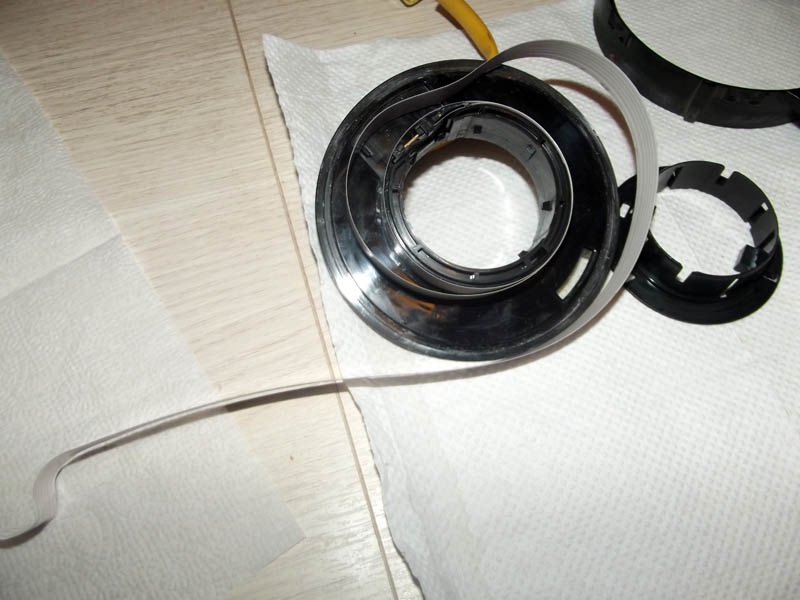

А вот и сам виновник торжества. И бубен… ну т.е. внутренний диск с роликами.

Увы расположение шлейфа по штату между роликами наблюдать после обрыва не приходится, потому смотрим внимательно на ролики.
Желтый ролик явно не просто так выделяется, думаю, что он служит меткой при выставлении центра через окошко (видно на первом фото слева), но после сегодняшнего все этим метки мало чего стоят. Потому смотрим в правую верхнюю часть и видим очевидное место для выпуска шлейфа. Так и запоминаем.

Теперь переходим к месту обрыва.

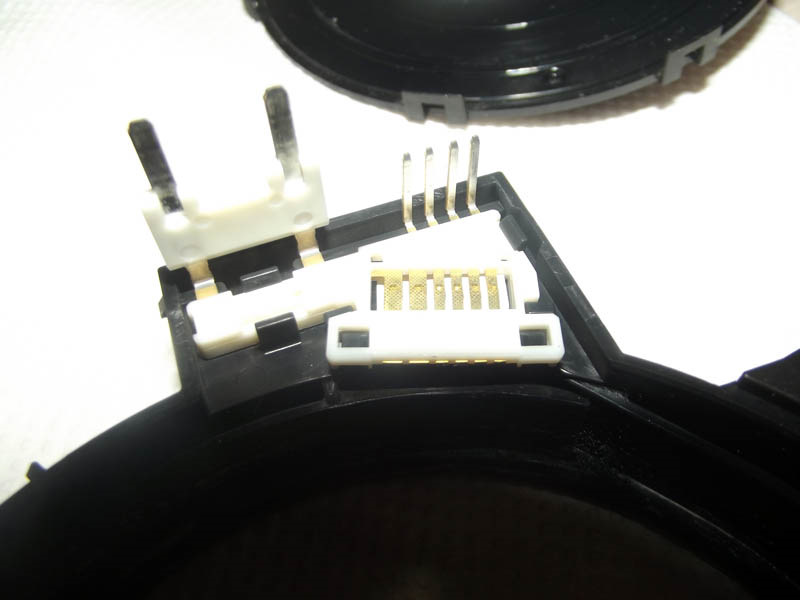

У меня это была часть возле разъемов. Как видно, кусочек шлейфа остался зажат под контактами.
Поддеваем белую часть отверткой что бы поднять ее целиком, переворачиваем и видим шлейф.

Черная пластинка до этого пряталась в щели корпуса «бублика». На фото выше видно только две черный точки ее крепления.
Она используется как прижим шлейфа и не защелкивается, а вытаскивается как показано стрелками на фото.
Как видно, зажим достаточно прочный, т.к. шлей лопнул раньше, чем оторвался от контактов.

Освободили и выбросили огрызок.
Как видно на шлейфе две дорожки заметно шире. Это очень удобно, т.к. не позволит перепутать стороны.

Оставшуюся часть ровно подрезаем (как можно меньше, а если обрыв далеко от края шлейфа, то тогда лучше шлейф спаять между собой зачистив контакты на обоих частях, пропаять их и проклеить хорошим скотчем).

Итак. Далее нам нужно зачистить контакты. Для этого потребуется канцелярский нож (лезвие), отвертка и железные нервы.
Я убил около 4х см шлейфа пока смог нормально зачистить этот долбанный шлейф не оборвав его жилки. Особенно узкие.

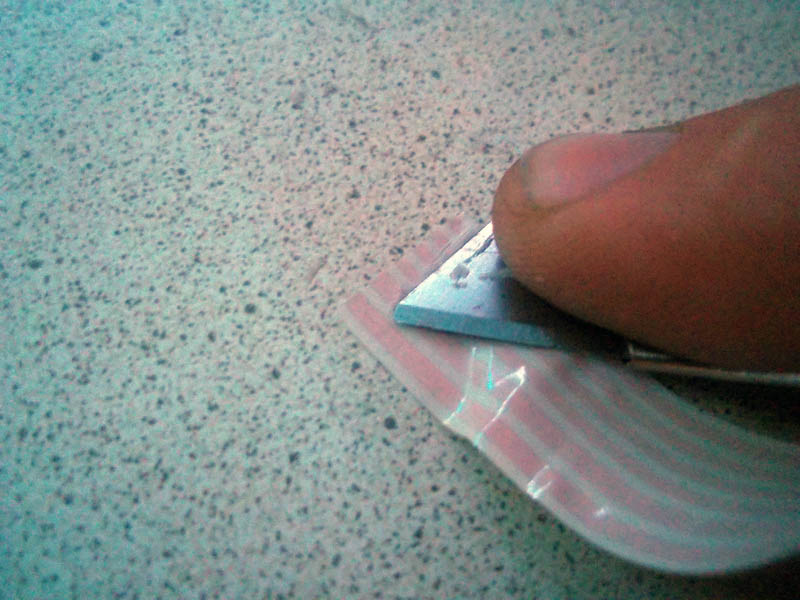

По «правилам» нужно сначала лезвием аккуратно поскрести покрытие под острым (!) углом (я скреб «торцом» лезвия, правильнее будет сказать держал лезвие и тянул шлейф под ним) и когда оно уже истончится, начнут появляться просветы меди, плоской отверткой зачистить контакты. Это нужно проделать с обоих сторон

Чуть выше шлейфа на столе видны скатыши изоляции снятые таким образом.

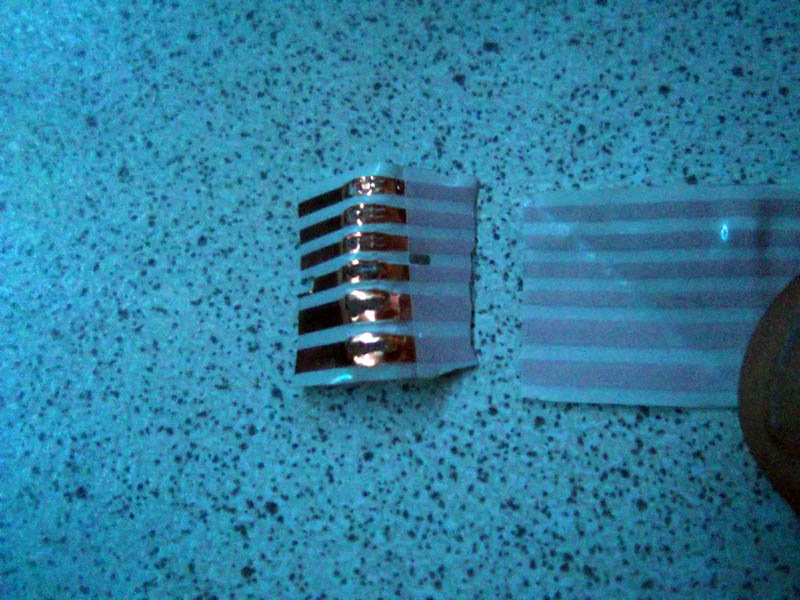

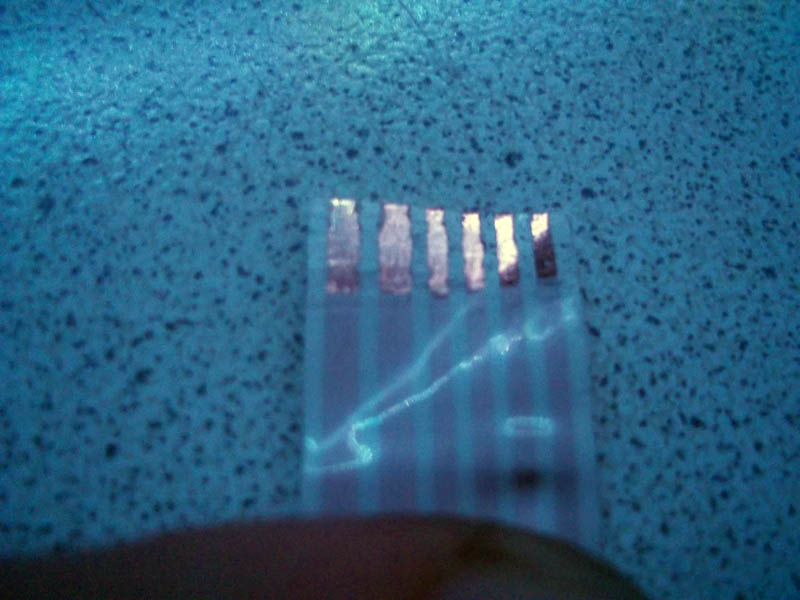

Результат примерно такой. Я в итоге расплавил все остатки «оплетки» паяльником.

Очень хорошая визуализация этой работы:

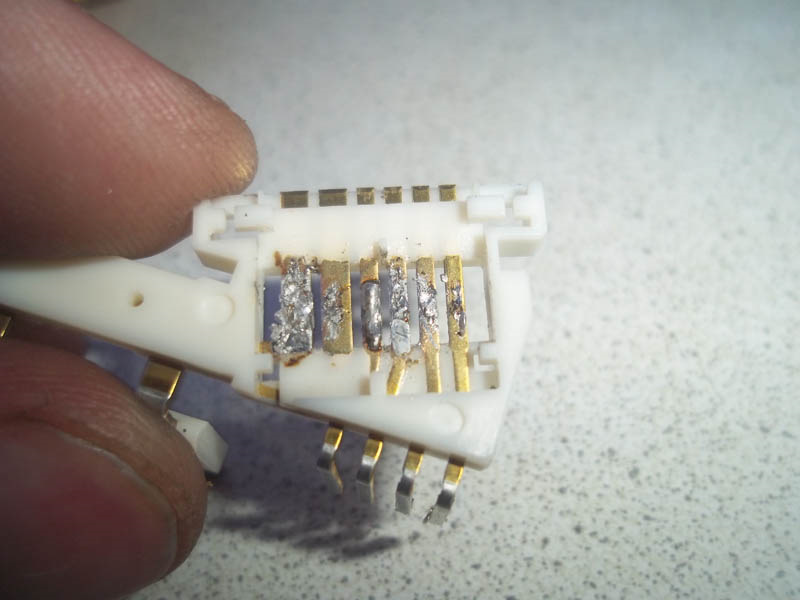

Пробую лудить контакты на разъеме. Пока не очень… блин на фото куда хуже выглядит)
Дальше нормально пролудил и припаял шлейф. Фотографировать уже было совсем не с руки.

Обязательно прозваниваем шлейф после этого!
От разъема до другой стороны шлейфа. Также обязательно прозвонить все соседние контакты друг с другом на предмет замыкания (вдруг припой сделал «мостик» ? ). Иначе возможны любые последствия. Например аирбаг в морду во время сборки или клаксон гудящий без умолку.

Накрутил шлейф на часть бублика с желтой наклейкой и вставил ее в основную часть корпуса. Разъем защелкнул, а шлейф жестоко изогнув проложил в специальную щель при этом он дополнительно прижался черной пластинкой упомянутой выше.
Получилась такая «обратная» петля, которую мы пропускаем в специальный проем на «бубне».

Далее придерживая руками «бубен» остается приставить и защелкнуть еще две части бублика (наружная с большими защелками и «подшипник» по центру).
И готово.

Теперь плавно крутим наш бублик держась за «подшипник» до упора который будет означать полное натяжение шлейфа. После этого крутим считая обороты до упора в другую сторону. Получившееся кол-во делим на два и крутим назад это кол-во оборотов и частей оборотов. Так мы получи центральное положение, ведь руль, скорее всего, стоять будет по центру во время установки.
Но и это не все. Бублик ставится в определенные пазы, потому «наш центр» ему до лампочки, скорее всего ему нужно встать по меткам. Там есть две стрелочки, вот к ним и придется довести от «нашего центра».

У меня получилось 2,3 оборота в одну сторону и 2,7 оборота в другую сторону, всего 5 полных оборотов на 360 градусов.
Свободный ход бублика с центрального положения должен быть не менее 1.7 оборота в каждую сторону! Лучше больше, во всяком случае не меньше чем у вас оборотов руля!

После сборки шлейфа в бублик если прозванивать на замыкание два больших контакта, то тестер будет показывать замыкание! Все дело в том, что там в разъеме стоит пружинка прижимающая штекер и вот она без штекера и касается контактов разъема!
Короче говоря, проверять на замыкание нужно ДО сборки и ПОСЛЕ сборки, но учитывать такую вот особенность. Это очень важный момент.
Вот на фото этот разъем.

Как зачистить электрический шлейф во время ремонта принтера.

Не один раз сталкивался когда ломаются плоские электрические шлейфы, которые стоят в подвижных узлах различной электро-техники, в том числе и в принтерах.

На примере сломанного шлейфа дисплея МФУ Canon Pixma MP520 расскажу как достаточно просто изготовить такой же шлейф.

1. Первое и наверно самое сложное, для изготовления такого же шлейфа, это найти из чего его изготовить. В данном случае нам необходимо найти или купить кусок шлейфа с одинаковым шагом проводников и не обязательно одинаковым их количеством. Я нашел подобный шлейф в старом принтере Canon IP5200, который соединяет приемник печатающей головки с основной платой принтера:

На фото выше изображены два шлейфа, тот который сверху – это наш оригинальный сломанный шлейф дисплея МФУ Canon Pixma MP520, тот который внизу – это найденный мной шлейф с одинаковым шагом проводников и подходящей длиной.

2. Так как в найденном мной шлейфе количество проводников больше чем в оригинальном шлейфе, нам необходимо обрезать лишние, иначе шлейф не влезет в разъем. Определеяем количество лишних проводников и отрезаем их:

Я отрезал с помощью канцелярского ножа и вместо линейки использовал полотно от ножовки по металлу, инструмент выбирайте на свое усмотрение, я использовал то, что у меня было под рукой:)

3. Определяем длину будущего шлейфа, он может быть немного больше длиной оригинального шлейфа, но не как не короче:

4. Теперь нам необходимо зачистить от изоляции участок шлейфа, где будем зачищать намечаем:

Я зачищал с помощь канцелярского ножа с новым и острым лезвием, перед работой над заготовкой советую по-тренироваться на не нужном куске шлейфа. Вот что получилось у меня:

На фото выше, слева тот шлейф который я зачистил, справа – оригинальный. Зачищаем таким же образом второй конец, в данном случае должно получиться вот так:

5. Приклеиваем уплотнительные пластины на концы изготавливаемого нами шлейфа, которые отдираем с оригинального шлейфа или вырезаем необходимые кусочки с пластиковой бутылки:

Я приклеиваю с помощью тонкого двухстороннего скотча:

Если все описанные выше шаги вы делали не спеша и аккуратно, то у вас должен получиться шлейф не хуже оригинального.

Я заменил старый-сломанный шлейф на дисплее МФУ, дисплей отлично заработал, клиент остался доволен, а я выполнил работу в краткие сроки и при минимальных затратах.

С уважением Printblog.com.ua

Все выше написанное вы делаете исключительно на свой страх и риск, автор статьи и администратор сайта Printblog.com.ua в одном лице, снимаю с себя всю ответственность, если у вас что-то не получиться или вы что-то сломаете, прошу не писать претензий.

Все выше написанное написано из личной практики и опробовано не один раз.

Основные этапы зачистки

Подготовка рабочей зоны

Перед началом зачистки необходимо обеспечить безопасность и удобство работы. Для этого очистите рабочую зону от посторонних предметов и проведите инвентаризацию необходимых инструментов.

Основные этапы зачистки шлейфа от изоляции

Технически правильная зачистка шлейфа от изоляции предусматривает несколько этапов:

На каждом этапе необходимо соблюдать технические требования и правила эксплуатации инструментов и материалов.

Следуя строго указанным этапам зачистки шлейфа от изоляции, можно добиться качественного результата и долговечной работы электроустройств.

Особенности работы с различными типами изоляции

При зачистке шлейфа от изоляции необходимо учитывать различия между разными типами изоляции, так как каждый материал имеет свои особенности и требует специфического подхода.

При работе с пластиковой изоляцией важно быть осторожным, чтобы не повредить сам шлейф. Этот тип изоляции обычно легко снимается с помощью специальных инструментов и не требует больших усилий.

Резиновая изоляция обычно более плотная и труднее снимается. При ее удалении необходимо использовать острый нож или специализированный инструмент для разрезания изоляции. Будьте осторожны, чтобы не повредить медные провода.

Термоусадочная изоляция тоже требует особого внимания при снятии. Ее необходимо нагреть, чтобы смягчить материал, и только после этого удалить с провода. При использовании термоусадочной изоляции важно следить за температурой нагрева, чтобы избежать перегрева проводов или повреждения изоляции.

Для работы с текстильной изоляцией следует использовать острые ножницы или кусачки. Необходимо аккуратно прорезать текстильную оболочку и осторожно снять ее с провода, избегая повреждения медных жил.

Не забывайте, что перед началом работы с любым типом изоляции необходимо отключить электропитание и принять все необходимые меры безопасности.

Полезные советы и рекомендации

Располагаясь внутри устройства, шлейфы могут быть подвержены изоляционным повреждениям, которые, если не ликвидировать, могут вызвать неисправность или поломку устройства. В этом разделе мы предоставляем вам несколько полезных советов и рекомендаций о том, как зачистить шлейф от изоляции.

1. Используйте острые и точные инструменты

При зачистке шлейфа от изоляции важно использовать инструменты, которые обеспечат точное удаление изоляции без повреждения проводов. Используйте острые ножницы, кожух изолятора или остроконечный нож для аккуратного срезания изоляции. Осторожно снимайте изоляцию, следуя за контурами проводов.

2. Будьте внимательны при удалении изоляции

Перед зачисткой шлейфа от изоляции учтите, что провода могут быть очень тонкими и хрупкими. Поэтому будьте очень осторожны, чтобы не повредить провода в процессе удаления изоляции. Помните, что грубое обращение может привести к поломке провода или его разрыву, что потребует замены шлейфа.

Вы также должны обратить внимание на силу, которую вы применяете, особенно при использовании инструментов для удаления изоляции. Не прилагайте лишнего давления, чтобы избежать повреждения проводов. Если вам может потребоваться применить силу, сделайте это постепенно и осторожно.

3. Не допускайте замыкания

Одним из важных аспектов при зачистке изоляции шлейфа является предотвращение замыкания проводов. В местах, где вы отключаете изоляцию, убедитесь, что посторонние провода или части не будут приходить в контакт друг с другом. Замыкание проводов может привести к сбоям в работе устройства и даже вызвать короткое замыкание.

Также, не забывайте изолировать обнаженные провода после их зачистки от изоляции. Используйте изоленту или термоусадочные гильзы, чтобы обеспечить надежную изоляцию проводов и предотвратить повторное повреждение.

Следуя этим полезным советам и рекомендациям, вы сможете успешно зачистить шлейф от изоляции, минимизируя риск повреждения проводов и обеспечивая надежность работы устройства.

Важность регулярного обслуживания

Предотвращение аварий

Регулярное обслуживание шлейфов позволяет выявить потенциальные проблемы с изоляцией, такие как трещины, истирание или ослабление. Это позволяет оперативно устранить эти проблемы перед тем, как они приведут к аварийной ситуации. Регулярные проверки помогают обнаружить скрытые проблемы, которые могут возникнуть из-за механического напряжения или воздействия окружающей среды.

Увеличение срока эксплуатации

Регулярное обслуживание также позволяет увеличить срок службы шлейфов. Причина в том, что своевременное обнаружение и исправление проблем с изоляцией помогает предотвратить дальнейший износ и повреждение шлейфов. Это в свою очередь позволяет увеличить надежность и эффективность работы электрической системы.

Регулярное обслуживание шлейфов от изоляции является неотъемлемой частью обеспечения безопасности и надежности электрических систем. Оно помогает предотвратить возникновение аварий и увеличить срок службы шлейфов. Помните, что проведение регулярного обслуживания должно быть частью вашей регулярной электротехнической проверки.
