Как сделать кварцевую лампу в домашних условиях

В закладки

Медицинское оборудование в России всегда было в дефиците, а во время самоизоляции из-за эпидемии стало совсем туго. Но разве это проблема?

Настоящий гик соберет стерилизатор за копейки и пару часов, используя запчасти из ближайшего хозмага.

Вентиляторы от старого ПК тоже пойдут в дело.

ВНИМАНИЕ: при работе любых стерилизаторов люди должны покинуть обрабатываемое помещение — возможны ожоги слизистых оболочек и кожи. После обработки необходимо тщательно проветрить.

Бактерицидные лампы

Компактная маломощная бактерицидная лампа

Существует несколько типов стерилизаторов, среди которых наибольшее распространение для обработки помещений получили так называемые «кварцевые» и «бактерицидные» лампы.

В основе каждой из них лежит ртутная люминисцентная лампа, излучающая свет ультрафиолетового спектра, которая заключена в оболочку из кварцевого стекла или специальной керамики.

Сам по себе ультрафиолет убивает микрофлору и разнообразные организмы. Однако, при излучении УФ-спектра высокой мощности на определенных длинах волн может происходить озонирование — превращение кислорода в озон.

Озон является сильнейшим окислителем и только он гарантированно борется с любой микрофлорой, включая вирусы. Однако, он крайне вреден для человека и животных.

С правильным светофильтром работа ультрафиолетовой лампы выглядит так

Внутренняя поверхность оболочки может покрываться дополнительным покрытием, от которого во многом зависят свойства лампы и её применение.

Именно благодаря им ультрафиолетовые лампы могут быть

• озоновыми (фактически слабый озонатор) — излучают жесткий УФ-спектр, запускающий образование озона из кислорода, содержащегося в воздухе,
• безозоновыми — на колбе такого прибора нанесено специальное покрытие, пропускающее более «мягкие» УФ-волны, под действием которых озон вырабатывается в малых количествах.

По параметрам функционирования лампы могут быть

• открытыми — от ультрафиолетового излучения здесь ничто не защищает и оно рассеивается по всему помещению
• закрытыми (рециркуляционными) — обрабатываются определенные объекты либо воздух, засасываемый внутрь прибора.

ВНИМАНИЕ: при работе любой лампы с выделением озона важно как можно чаще подвергать проветриванию помещение.

КВАРЦЕВАНИЕ и УЛЬТРАФИОЛЕТОВЫЕ ЛАМПЫ

Чем заменить УФ-лампу в домашних условиях

Сделать кварцевую лампу в домашних условиях невозможно, но получить самодельный источник обеззараживающего излучения другими способами вполне реально. Рынок светотехники сейчас уверенно захватывают светодиодные фонари. Различные типы излучающих элементов этого класса работают в спектре от мягкого ультрафиолета до инфракрасного. Из светодиодов можно собрать светильник UV-диапазона. Но у этого пути есть существенный недостаток – небольшая мощность излучателей подобного типа и их относительно высокая стоимость. Так как для дезинфекции помещений нужен источник достаточно высокой интенсивности, подобный путь обойдется дорого.

Также мало эффекта будет от источников видимого света, снабженных светофильтрами – бытовые LED-фонарики или «вспышки» мобильных телефонов. В домашних условиях изготовить фильтр с хорошими характеристиками (высокий уровень пропускания УФ в нужной полосе спектра) невозможно, и такой класс фонарей относится скорее к категории игрушек. Практически применить их можно лишь в качестве детекторов валют и т.п.

Хорошим исходником для получения домашнего источника ультрафиолета может стать газоразрядная лампа ДРЛ 250. Светильник такой мощности имеет оптимальную интенсивность излучения для помещения средних размеров. Исходя из условий можно применить лампы и других типоразмеров. Важные для обзора параметры газоразрядных светильников сведены в таблицу.

Остальные стандартные параметры ламп, как индекс цветопередачи, световой поток и т.д. в нашем случае значения не имеют.

Как сделать кварцевую лампу из ДРЛ

Перед тем как сделать бактерицидную лампу из газоразрядной ДРЛ, надо разобраться, как устроен светильник-донор.

Внешне ртутная лампа мало отличается от обычной лампы накаливания – тот же стандартный резьбовой патрон и стеклянная колба. Бросается в глаза отличие – баллон непрозрачный, а покрыт изнутри белым веществом – люминофором. Под действием ультрафиолетового излучения эта субстанция начинает светиться. Чтобы инициировать свечение, внутри колбы находится источник УФ-света. Он представляет собой трубку из кварцевого стекла – оно выдерживает высокие температуры. Колба запаяна герметично, и в ней расположены основные и вспомогательные электроды. Внутри находится ртуть в жидком состоянии, а также небольшое количество паров ртути.

В момент включения между основным и зажигающим электродом вспыхивает начальный разряд – за счет небольшого расстояния между элементами. Начинается разогрев инициирующей системы. С ростом температуры жидкая ртуть начинает переходить в газообразную форму, и при достижении определенной концентрации и давления паров металла появляется разряд между электродами. Время розжига зависит от температуры окружающей среды и может составлять от 8 до 15 минут.

По окончании прогрева система начинает излучать свечение, спектр которого захватывает видимую часть спектра в сине-зеленом участке и ультрафиолетовую область. УФ-излучение заставляет люминофор основной колбы светиться красным цветом, а видимый цвет инициирующего блока дополняет свечение большого баллона до белого света. Пространство между внутренней колбой и источником ультрафиолетового излучения заполнено инертным газом (азотом).

СМОТРИ как сделать подставку для кварцевой лампы.

Чтобы сделать ультрафиолет из такой лампы, достаточно удалить верхнюю колбу. Для этого лампу надо завернуть в плотную ткань и аккуратно разбить. Сделать это надо так, чтобы внутренний блок не пострадал. Внутренняя часть стекла покрыта порошкообразным люминофором, поэтому в помещении проводить такую операцию не рекомендуется. Делать это надо на улице или в хорошо проветриваемой мастерской.

Важно! Баллон находится под давлением, поэтому надо принять меры, полностью исключающие разброс осколков стекла.

Далее надо убрать остатки колбы — и самодельный светильник УФ-участка готов.

Можно включать его в сеть по обычной для таких устройств схеме.

Важно! Во время начального прогрева лампы ток, потребляемый ДРЛ, может достичь высокого значения, поэтому включать светильник в бытовую однофазную сеть 220 В без дросселя нельзя! Перед включением надо убедиться, что балласт рассчитан на номинальную мощность светильника.

У этого способа получения домашнего источника обеззараживающего излучения есть свои минусы, главным из которых является невысокая бактерицидная эффективность. Связано это с неоптимальным для такой сферы деятельности спектром излучения. Но есть и достоинства, среди которых дешевизна и несложность изготовления.

Видео: Пошаговая инструкция к изготовлению лампы.

Бактерицидная Ультра фиолетовая лампа.

Всем привет, сегодня руки дошли до актуальной темы, борьба с вирусом и бактериями. Собрал из подручных материалов, как и обещал, лампу с необходимым спектром излучения, для уничтожения вышеописанных. Мощность 30 ватт.

Состав изделия:
1)светильник для ламп дневного света;
2)провод питания с вилкой для подключения;
3)ультра фиолетовая лампа UVC 30 ватт.

Материалы и инструмент:
1)шуруповерт ;
2)сверло 6 мм;
3)отвертка;
4)ножницы по металлу;
5)напильник квадратный;
6)маркер;
7)рулетка.

Суть переделки.
Сократить расстояние между контактными колодками на длинну лампы. Должно составлять 900мм.

Процесс:
1) замеряем нужное расстояние до будущего монтажного отверстия;
2)размечаем прямоугольное отверстие 13х25 мм,
3)засверливаем по углам 4 отверстия 6 мм;
4)разрезаем ножницами перемычк, прорезаем отверстие;
5)обрабатываем напильником профиль;
6)демонтируем и устанавливаем в подготовленные окно ближнюю колодку;
7)подключаем кабель;
8)устанавливаем лампу;
9)подключаем, тестируем и радуемся результату.

ВНИМАНИЕ! УФ ЛУЧИ ДАННОГО СПЕКТРА И МОЩЬНОСТИ ОПАСНЫ ДЛЯ ЧЕЛОВЕКА, ЖИВОТНЫХ И РАСТЕНИЙ.
ИЗБЕГАЙТЕ ПРЯМЫХ ЛУЧЕЙ, ПОЛЬЗУЙТЕСЬ ОЧКАМИ.
ПОМЕЩЕНИЕ ПОСЛЕ ОБРАБОТКИ ЖЕЛАТЕЛЬНО ПРОВЕтРИТЬ.

В процессе было использовано 2 уф лампы. Обе с маркировкой UVC но:
1)одна с русскими надписями, ультафиолетовая лампа, от неё озоном запахло сразу, резкое насыщения пространства;
2)вторая иностранного пр. Ва после UVC В МАРКИРОВКЕ ЕЩЁ БЫЛО НАПИСАНО UG,
запах от неё сомнительный, на азон слабо смахивает.
Видео добавлю после редакции.
Всем добра и здоровья!

Создаем кварцевую лампу самостоятельно: пошаговая инструкция и полезные советы

Хотите создать кварцевую лампу своими руками? Здесь вы найдете подробную инструкцию, с помощью которой станет возможным сделать такую лампу из дрл. Подготовьте необходимые материалы и инструменты, и вперед!

Перед началом работы обязательно изучите все необходимые меры предосторожности и работайте с электрическими компонентами, следуя правилам безопасности.

Убийца плесени,микробов,тараканов, из лампы ДРЛ своими руками

При подключении дрл к кварцевому элементу обратите внимание на правильную полярность, чтобы избежать неисправностей.

Кварцевая бактерицидная лампа из ДРЛ своими руками за 500р

Используйте только качественные материалы и комплектующие, чтобы обеспечить надежность и безопасность лампы.

✅Облучились УльтраФиолетом На сколько безопасно УФ излучение

Правильное подключение проводов и элементов обеспечит правильную работу кварцевой лампы.

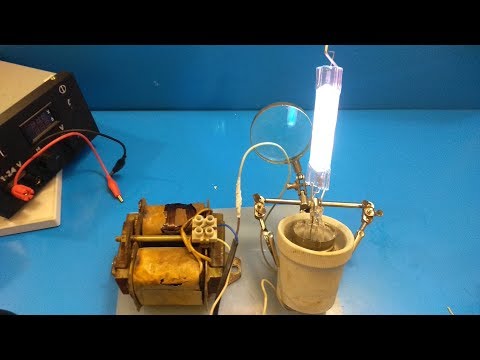

Кварц кварцевая лампа своими руками ДРТ ДРЛ

При монтаже кварцевой лампы убедитесь, что все соединения надежно зафиксированы и изолированы, чтобы предотвратить короткое замыкание.

Кухонные испытания выявили идеального убийцу тараканов

Оптимальное расположение кварцевого элемента в лампе обеспечит равномерное освещение и эффективную работу.

Регулярно проверяйте работоспособность кварцевой лампы и следите за ее чистотой и целостностью.

Необходимо постоянно контролировать температуру кварцевого элемента, чтобы избежать его перегрева и повреждений.

Домашний СТЕРИЛИЗАТОР ВОЗДУХА своими руками. Бактерицидный рециркулятор на случай коронавируса.

Помимо основного функционала, кварцевую лампу можно использовать для создания атмосферного освещения в интерьере.

Как проверить лампу ДРЛ

При работе с электрическими компонентами всегда отключайте их от источника питания, чтобы избежать возможных поражений током.

Сделай и себе такую лампу за 8 мин / УФ лампа для кварцевания

Домашний кварцеватель

Для снижения содержания в воздухе болезнетворных бактерий необходимо производить регулярное проветривание и дезинфекцию помещения путем периодического кварцевания специальной лампой.
Проветривание не всегда удобно из-за сквозняков и невозможности освободить помещение от персонала, а кварцевая лампа при работе отрицательно действует на глаза мощным излучением инфракрасного спектра излучения. Неудобная конструкция стационарных устройств не позволяет использовать такие установки в полевых условиях и при чрезвычайных ситуациях. Применение малогабаритных кварцевых ламп от факсимильных аппаратов позволило разработать лёгкое, экономичное устройство с возможностью подключения как в стационаре, так и в полевых условиях с питанием от электросети или от аккумулятора автомобиля. Регулировка мощности излучения лампы позволяет выбрать оптимальный вариант в зависимости от окружающих условий и снизить расход электроэнергии батареи аккумулятора. В приборе отсутствует ручной запуск, зажигание лампы происходит автоматически при подачи напряжения питания. Схема устройства кварцевателя позволяет использовать лампы с перегоревшими нитями накалов. Температурный режим радиоэлементов схемы не требует установки громоздких радиаторов охлаждения.
Преобразователи напряжения применяются в тех случаях, когда для питания нагрузок требуются напряжения более высокие по сравнению с напряжением источника питания. Для питания маломощных устройств используются транзисторные преобразователи постоянного напряжения. Преобразователь состоит из генератора, выходное напряжение которого имеет прямоугольную форму, сетевого блока питания или аккумулятора. В преобразователе используется двухтактная схема генератора с трансформаторной связью, транзисторы включены с общим эмиттером. Если трансформатор преобразователя собирается на магнитопроводе из трансформаторной стали, частота преобразования выбирается в 1-3 кгц при мощности до 100 ватт,и 300-400 гц при больших мощностях. При использовании ферритового сердечника трансформатора преобразователя частота может быть повышена до 5-10 кГц. Габаритная мощность трансформатора равна P=1,3U I ватт.
Количество витков половины коллекторной обмотки Wk =0,25 *10000 (U1-0,5)/ fBS
B-индукция, S-площадь сечения стержня.
Количество витков половины базовой обмотки Wb=Wk 4/ U1-0,5
Количество витков выходной обмотки Wv = Wk* U2/U1.
Диаметр провода обмоток d=0,6/I
I-ток обмоток
Сопротивление резистора смещения тока базы транзисторов R3= 4/ 1,4 I б.
Данные преобразователя
Мощность трансформатора 12 ватт. Обмотка коллектора 20*2 витков 0,2 мм.
Обмотка базы 4 *2 витка 0,2мм.
Вторичная обмотка при 600 вольт 1200 витков 0,06мм.

Электронная схема выполнена в печатном монтаже и собрана в пластмассовом корпусе, ультрафиолетовая или кварцевая лампа от принтера закреплена в светильнике.

Коновалов В.П. Опубликована: 2012 г. 0 0

Вознаградить Я собрал 0 0

Стоит ли тратить время?

Изготовление ультрафиолетовой лампы из подручных материалов не имеет смысла, кроме как заняться чем-то в свободное время. Особой экономии это не принесет.

Так как затраты на приобретение необходимых материалов не намного меньше затрат на покупку готового изделия у производителей. Подобрать подходящую лампу можно в любом хозяйственном магазине.

Чем заменить УФ лампу

В некоторых сферах деятельности можно заменить ультрафиолетовую лампу. Следует учитывать, для каких целей она применялась. Если речь идет о растениеводстве, то альтернативным вариантом освещения в теплице может стать флюорисцентное освещение. Добиться подобного эффекта можно последовательно соединив светодиоды синего и красного цветов.

В санитарных целях в наше время стали использовать амальгамные лампы. Ее внутренняя часть покрыта сплавом из индия, висмута и ртути. Когда лампу включают в сеть, она нагревается и выделяет ультрафиолетовое свечение.

• Поделки из дерева своими руками: фото, схемы, для начинающих
• Как изготовить неньютоновскую жидкость самостоятельно в домашних условиях
• Как сделать красивые коробки для хранения вещей: из ткани, из картона
• Поделки из гипса для сада и дома своими руками и советы по уходу
• Как сделать деревянную лодку своими руками: пошаговое руководство к действию
• ВГП Трубы: Инновации и Надежность в Сфере Трубопроводной Промышленности
• «Доктор Кто»: Время и Пространство в Новом Свете Сериалов

Устройство и работа электронных балластов.

На эту тему написано немало статей. Рассмотрим первую схему из статьи «Схемы, устройство и работа энергосберегающих ламп» [3].

Рисунок 1: cхема электронного балласта лампы.

Из всех элементов схемы нас интересуют:

1. Лампа. На схеме обозначены её катоды LMP1, LMP2. Сюда будем подсоединять УФ-лампу.
2. Пусковой конденсатор С3. Во время запуска, напряжение на конденсаторе C3 достигает порядка 600В. Если колба энергосберегающей лампы была повреждена, вероятен выход из строя конденсатора C3 и транзисторов. Поэтому, при использовании балласта от неисправной лампы, необходимо проверить их исправность. Да и все остальные детали желательно проверить до первого включения.
3. Терморезистор RT1 с положительным температурным коэффициентом сопротивления, также называемый позистором или PTC. Устанавливается в некоторых лампах. Он предотвращает перенапряжение на выходе преобразователя: в момент поджига лампы он холодный и протекающий через него ток разогревает катоды лампы, чтобы облегчить запуск, снизить износ, потом PTC нагревается, увеличивает своё сопротивление и не препятствует дальнейшей работе лампы.
4. Предохранитель F1, необходимый для обеспечения пожаробезопасности.
5. Выходной дроссель L1. Ограничивает ток через лампу.
6. Трансформатор обратной связи TR1. Намотан на ферритовом кольце и является насыщающимся. От его параметров зависит частота генерации, а от неё — индуктивное сопротивление дросселя и ток через лампу.

В документе «Electronic Lamp Ballast Design» [4] приведена методика расчёта электронных балластов при разработке с нуля. При переделке готовых электронных балластов пригодятся формулы:

1. Формула (1) на с. 3 — зависимость индуктивного сопротивления от частоты.
2. Формула (3) на с. 3, и ненумерованная чуть ниже, связывающие индуктивность дросселя и ток через лампу.
3. Формула (16) на с.8, определяющая частоту генерации.
4. Формула (18) на с.10, связывающая ток протекающий через лампу с числом витков первичной обмотки и периметром сердечника трансформатора обратной связи. Ток протекающий через лампу равен току первичной обмотки.

Методика переделки электронных балластов под любую нужную мощность (в меньшую сторону)

1. Определение тока. Измерьте напряжение U на штатной колбе б/у лампы, мощность которой P1 указана на корпусе. Ток I1 = P1 / U1. Если колба б/у лампы неисправна, примем допущение, что напряжение U1 на старой и новой U2 лампах примерно равны U1 = U2. Ток УФ-лампы I2 = P2 / U2. Соотношение токов I1/I2 определяет изменение числа витков первичной обмотки трансформатора обратной связи.
2. Домотка первичной обмотки трансформатора обратной связи. Посчитайте количество витков первичной обмотки Np. Нужно домотать N = Np * (I1/I2 — 1) витков.
3. Добавление обратных диодов в базовые цепи транзисторов. Напряжение и ток диодов малы, поэтому годятся почти любые быстрые диоды. Например, UF4007 или аналогичные, из других б/у балластов.
4. Добавление терморезистора (если его не было) параллельно пусковому конденсатору.
5. Добавление предохранителя F1 (если его не было). Номинальный ток предохранителя Iпр = 2P / Uсети выбирается по расчетному току нагрузки с учетом пусковых токов. Можно брать из других б/у балластов такой же или большей мощности.
6. Испытание. Проводить в защитных очках.

1. Временно подключить УФ-лампу. При первом включении подсоединить лампу накаливания мощностью 60-100 Вт последовательно с фазой питающей сети для предотвращения выхода из строя балласта в случае допущенных ошибок.
2. Кратковременно включить питание без добавочной лампы, измерить ток, сравнить с рассчитанным.
3. Сравнить реальную мощность на лампе с номинальной.
4. Если номинальная мощность превышена на 2Вт и более, домотать ещё 1 виток первичной обмотки трансформатора обратной связи и повторить этот пункт.

Методика изготовления бактерицидной лампы

1. Разборка лампы. Подогрейте корпус феном в области шва чтобы пластмасса стала эластичнее, просуньте тупой нож или плоскую отвёртку и отожмите защёлки.
2. Доработка балласта — описана выше, делается при несовпадении мощностей УФ-лампы и балласта.
3. Удаление колбы. Отсоедините выводы колбы от платы балласта. Подогрейте феном клей, которым приклеена колба, и расковыряйте его ножом, чтобы отделить колбу от корпуса.
4. Доработка корпуса и установка УФ-лампы. Конкретные действия зависят от конструкции корпуса. В моём случае оказалось достаточно срезать часть пластика и сделать отверстия для выводов УФ-лампы. После припаивания проводов УФ лампа оказалась достаточно хорошо зафиксирована. Если планируется замена УФ-ламп, установите патрон.
5. Сборка лампы. Проложите прокладку из изолирующего материала между платой и выводами УФ-лампы / патрона и соедините половинки корпуса.

Демонстрация предложенной методики.

Лампа ультрафиолетовая ESL-PL-9/UVCB/2G7/CL (аналог ДКБУ-9) мощностью 9Вт. Напряжение в лампе 60±6В.

Электронный балласт от лампы Happy Light мощностью 15 Вт. Колба неисправна.

I1 = 15 / 60 = 0,25 A
U1 = U2
I2 = 9 / 60 = 0,15 A
N = 4,67 округляется до 5 витков

Измеренное значение мощности 8,08Вт отличается в меньшую сторону от номинальных 9 Вт, что допустимо, т. к. незначительно влияет на эффективность и не снижает надёжность.

Рисунок 2: Крышка корпуса до доработки

Рисунок 3: Трансформатор обратной связи с домотанной первичной обмоткой.

Рисунок 4: Тестовое подключение УФ-лампы к балласту.

Рисунок 5: Подключение щупов осциллографа.

Рисунок 6: Осциллограммы тока и напряжения.

Рисунок 7: Осциллограмма мощности.

Рисунок 8: Доработанная крышка корпуса с установленной УФ-лампой

Рисунок 9: Окончательное подключение УФ-лампы к балласту.

Рисунок 10: Готовая лампа.

Рисунок 11: Работающая лампа.

Источники

1. Справочник химика
2. Р 3.5.1904-04 Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха в помещениях
3. Схемы, устройство и работа энергосберегающих ламп».
4. AN1543/D Electronic Lamp Ballast Design
