Поскольку колба LED-лампочки не прозрачная, визуально не получится определить, какие из чипов перегорели. Это касается и остальных элементов. Чтобы проверить светодиодную лампу, используют мультиметр – прибор для измерения сопротивления и тока. Также он понадобится при проверке кабеля на обрыв.
Чтобы выявить неисправность, следует научиться пользоваться мультиметром, узнать принцип его работы, ознакомиться с режимами и правилами подготовки к использованию. Существуют аналоговые и цифровые мультиметры. Специалисты советуют покупать второй вариант из-за более точных показателей при диагностике.
Подготовка мультиметра для проверки
Перед проверкой нужно внимательно осмотреть мультиметр на отсутствие повреждений. Крышка батарейного отсека должна закрываться плотно. Далее стоит проверить щупы и идущие к ним провода. Если необходимо сделать изоляцию, для этого подойдёт изолента или термоусадочная трубка. На щупах не должно быть сколов, в противном случае их стоит обмотать так же.
Перед работой режим нужно переключить на сопротивление 200 Ом. Черный кабель подключается к гнезду «Com», а красный к измеряемым величинам. На экране должна появиться единица. Если показание другое, мультиметр сломан или работает некорректно. Далее щупы скрещиваются между собой, после чего вместо единицы должен появиться 0.
Эти показания говорят что тестер работает правильно. Если изображение на дисплее бледное или цифры мигают, скорее всего, батарейки садятся. Для проверки светодиодной лампы необходимо выбрать на тумблере режим «поиск обрыва». Он обозначен пиктограммой чипа.
Как проверить светодиодную лампочку на 220 вольт с использованием мультиметра
Узнайте, как безопасно протестировать светодиодную лампочку на наличие напряжения 220 вольт с помощью мультиметра. Эти простые советы и инструкции помогут вам успешно выполнить процесс проверки и определить, исправна ли ваша лампочка.
Убедитесь, что мультиметр настроен на режим проверки напряжения.
Как проверить светодиоды Тестером ?
Выключите свет перед прозвонкой лампочки, чтобы избежать удара электричеством.
Как проверить лампочку мультиметром тестером на работоспособность от А до Я.

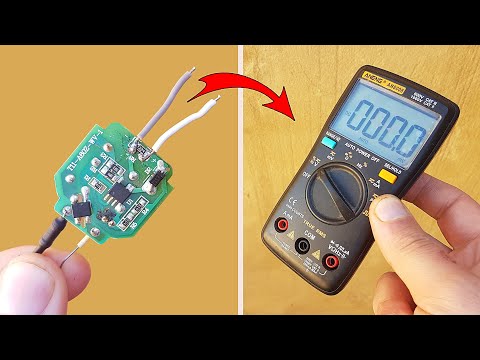

ДИАГНОСТИКА СВЕТОДИОДНОЙ ЛАМПЫ, как найти НЕИСПРАВНЫЙ СВЕТОДИОД и неисправность LED лампы
Проверьте наличие напряжения, прикоснувшись свободной свечкой мультиметра к металлическому контакту основания лампочки.
Как проверить светодиод в светодиодной лампе с помощью мультиметра.
Если на мультиметре отображается значение напряжения, значит лампочка исправна.
Если на мультиметре отсутствует значение напряжения, значит лампочка не функционирует.
ПЕРЕДЕЛКА СВЕТОДИОДНОЙ ЛАМПЫ Какой вольтаж у матриц Как проверить диоды
Проверьте также контакты лампочки на предмет окисления и грязи.
Убедитесь, что основание лампочки плотно прилегает к цоколю.
Проверьте предохранители и проводку, связанную с работой лампочки.
Не забудьте использовать защитные перчатки и очки при проведении проверки.
КАК ПРОВЕРИТЬ СВЕТОДИОД МУЛЬТИМЕТРОМ. Сможет каждый это легко и scandi-light.ruнка светодиода тестером
Если не уверены в своих навыках, лучше обратиться к электрику для профессиональной проверки.
Как проверить светодиоды в лампочке
добавьте эту электронную схему в свой мультиметр и получите потрясающий вариант
Как проверить светодиодную ленту
LED-лента отличается сгруппированными диодами, которые находятся на одной плате. Проверка осуществляется при помощи подключения к источнику с малым током. В случае, если загорится лишь отдельный участок – проблема в токопроводящем кабеле.
Гореть может вся лента, но три диода не загораются – неисправность именно этого участка цепи. В таком случае, необходимо произвести замену, отрезав по специальной линии. Разъединять ленту в любом месте нельзя: приводит к дальнейшей неисправности всего метра или же к короткому замыканию.
Исправный LED-источник загорится весь, без миганий и перебоев в работе. Если же наблюдается мерцание или различные неполадки, то это причина проверить электропроводку. Одной из основных причин внезапной поломки светильников является неисправность электрической цепи. Стоит дополнительно проверить диммер и систему управления светом.
Почему светодиодные лампы выходят из строя?
Каждый производитель светодиодного освещения гарантирует долгий эксплуатационный срок и указывает время работы. При этом, лампа или лента внезапно вышли из строя до окончания гарантийного срока. Причин может быть несколько:
— Неверный монтаж. Последовательная схема подключения актуальна только для минимального количества источников света. Если одни из них выйдет из строя – последуют и все остальные;
— Несоблюдение правил эксплуатации. LED-светильники нельзя держать в руках без перчаток, использовать в условиях повышенной влаги и температуры те, которые не обладают степенью защиты;
— Постоянные перебои в подаче тока. Владельцам рекомендуется сразу же устанавливать блоки питания или же покупать лампы, имеющие драйверы в конструкции. Таким образом, при коротком замыкании или скачке напряжения, ток будет нормализован;
— Бракованные или некачественные. Количество брака у хорошего производителя равно 2%. При планировании надежного и долговременного освещения, покупать следует в специализированных светодиодных интернет-магазинах или торговых точках
Указанные проблемы в некоторых случаях можно решить простым ремонтом. В других же, потребуется замена источника света.
Проверяем светодиодную лампу
Мультиметр позволяет прозвонить цветные, стандартные и сверхяркие диоды.

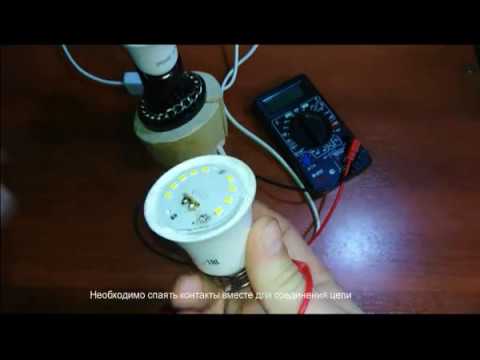

Светодиодная лампа с цоколем Е27
Проверка светодиодной лампы имеет свои особенности.
Эти лампочки имеются в большинстве современных люстр и других устройств освещения. Для проверки на исправность (или же неисправность) светодиода делаем следующее:
- При помощи старой банковской карты (пластиковой) избавляемся от рассеивателя, который находится между корпусом и самим светодиодом.
- Пластик постепенно продвигаем по линии склейки. Чтобы шов легче поддавался, его можно нагреть при помощи технического фена.
- Вскрываем плату.

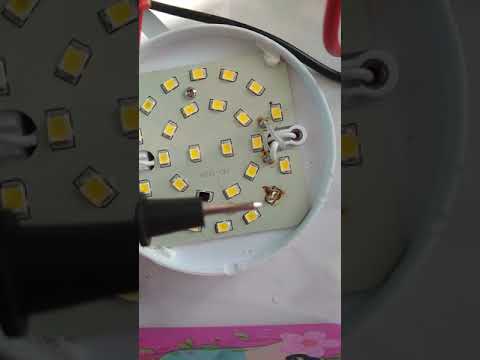

- Прижимаем щупу к светодиодам и ждём, пока они не начнут тускло светиться.
Если никакого свечения не появилось, лампочку пора менять.
Мощные светодиоды
Проверяем яркий светодиод.
В гирляндах обычно используют светодиоды синего, жёлтого и белого цвета. Для их тестирования щупы не применяются, вместо этого их размещают в транзисторных гнёздах. Делается всё следующим образом:
- Сначала нужно определить какая у СМД распиновка.
- В нижней части мультиметра находим восемь гнёзд.
- Размещаем щупы: для анода используем гнездо Е, а для катода — гнездо С.
- Открываем PNP, на эмиттер Е подаётся заряд положительного значения. Если светодиод рабочий, то он загорится.
- Далее полярность меняем для NPN транзисторов. Устанавливаем анод в С отверстие, катод ставим в отверстие Е.
Справка. В транзисторных гнёздах очень удобно проверять светодиоды, которые оснащены длинными контактами.
Проверка исправности LED-прожекторов
«Начинка» прожектора имеет свои особенности.
Прежде чем проверять светодиод, следует установить, к какому типу он относится. Внутри таких прожекторов обычно ставят:
- плату с несколькими небольшими SMD, которые можно проверить методом прозвонки, аналогично обычным светодиодным лампам;
- мощный светодиод жёлтого цвета, имеющий напряжение от десяти до тридцати вольт.
Справка. У мощного светодиода слишком велико напряжение для мультиметра, проверяют его при помощи драйвера. Своими характеристиками драйвер должен совпадать с показателями светодиода.
Простейший способ
Самый простой способ диагностики подходит как для лампочек накаливания, так и для люминесцентных и светодиодных ламп. Он предполагает вкрутить подозрительную лампочку в другой светильник и включить его. К сожалению, это не всегда возможно. Иногда резьбовая часть цоколя изготовлена с отклонением от стандартного размера и при вкручивании в патрон не замыкает оба электрических контакта. Или в доме больше нет светильников с точно таким же патроном.
Покупая лампочку в магазине электротоваров, многие обращали внимание на то, как продавец проверяет её с помощью тестера. В корпусе тестера есть несколько разъёмов, предназначенных для диагностики лампочек разного типа: накаливания, люминесцентных и галогенных. Его задача – проверить целостность проводников внутри лампы, о чём свидетельствует звуковой сигнал. Эту же самую операцию можно проделать в домашних условиях, воспользовавшись мультиметром или многофункциональной индикаторной отвёрткой.
Последовательность проверки
Так как проверить лампочку мультиметром?
- Перевести прибор в режим «прозвонки»;
- Проверить целостность цепи прибора путем краткого замыкания щупов между собой;
- Расположить лампочку рядом с прибором на поверхности;
- Взять любой из щупов прибора, и коснуться им центрального контакта лампочки;
- Взять другой щуп, и приложить его к боковому контакту лампочки.
Прибор издаст звуковой сигнал при исправности лампы. Но здесь те же особенности, что и в предыдущем способе: звуковой сигнал может не сработать. Тогда остается проверить лампочку измерением сопротивления.
Причины поломок
Для того чтобы правильно подобрать способ проверки, сначала необходимо определить, из-за чего мог сломаться лед-элемент. Есть несколько распространенных причин поломок:
- Деградация кристаллической структуры вследствие перегрева. Проблема свойственна мощным моделям с изначально некачественной системой отвода тепла. Характерные признаки – обгорание покрытия, деструкция кристалла и расплавление корпуса.
- Пробой тока через p-n-границу. Наблюдается при значительных перепадах напряжения в сети – ввиду того, что обратный ток сильнее прямого.
- Обрыв питающих жил. Неисправность часто проявляется при падении светильника, ударе и вибрациях. Причина – недостаточная надежность токоподводящих нитевидных проводников.
- Ухудшение силы свечения со временем. Чем дольше эксплуатируется лед-элемент, тем сильнее деградирует структура кристалла. Так, уже по истечении 1000 часов работы яркость падает до 10%.
На заметку! Самый простой способ проверить светодиод или светодиодную лампу на работоспособность – применить мультиметр в режиме прозвонки. Рабочий лэд-кристалл во время тестирования светится.
Способы проверки для различных типов лед-светильников
Зачастую на практике происходят разные ситуации, когда требуется протестировать вышедший из строя лед-элемент. Чаще всего в диагностике нуждаются следующие типы led-светильников:
- Лампочки.
- Фонари.
- Прожекторы.
- ИК-диоды.
- Ленты.
Разберем подробно особенности проверки для каждого из них.
Лампочки
Светодиодные лампы для бытовых люстр, то есть работающих от сети 220 В, диагностируются тестером со специальной схемой и разъемами под типовые цоколи. Так как наличие драйвера-преобразователя не позволяет прозвонить его мультиметром.
Более простые варианты лампочек можно протестировать следующими методами:
Проверить отдельный светодиод или светодиодную лампочку из любого светильника можно путем измерения их основных параметров:
- Номинального тока.
- Мощности потребления.
- Падения напряжения.
- Силы светового потока.
Замер выполняется с помощью мультиметра. Для каждого типа ламп есть свои значения характеристик. Например, для красных лед-элементов величина падения напряжения составляет 1,5-2 В, а для синих – 3-3,5 В.
Смотрите также:
Каталог компаний, что специализируются на электротехнических работах любой сложности
Алгоритм прозвонки следующий:
- На приборе выставляется режим проверки led-диодов.
- Выводы тестера подсоединяются к контактам лед-элемента – красный к аноду, черный – к катоду.
- В случае работоспособности кристалл начнет светиться.
Как правило, метод удобен для проверки светильников силой до 0,5 ватт. Тестирование также можно выполнить через разъемы для проверки транзисторов.
- Применить альтернативные источники питания.
Если известен номинал лед-светильника, но при этом под руками нет тестера, можно взять любой подходящий по характеристикам источник тока. Например, батарейки или аккумуляторы, крону, зарядник для телефона или другого устройства. При подключении исправная лампочка должна зажечься.
Совет! Чтобы прозвонить лед-элемент с покрытыми слоем лака контактами, на щупы тестера следует напаять иглы. Далее острым наконечником прокалывается защита до диодных выводов, и выполняется диагностика.
Фонари
Чтобы проверить лед-фонарик на исправность, не обязательно выпаивать каждый диод из платы – достаточно по-отдельности протестировать их щупами мультиметра. Алгоритм диагностики следующий:
- Для начала скручивается оптика с передней части.
- Далее достается лед-плата.
- Тестер включается в режим прозвонки с напряжением 3-4 вольта.
- При соблюдении полярности щупы прижимаются к контактам – красный на «+», черный на «-».
- Исправный светильник засветится.
Также схему можно протестировать параллельным подключением – на сопротивление. В случае если показания будут стремиться к 0, один или несколько лед-кристаллов не работают. Потребуется прозвонка каждого элемента.
Прожекторы
Бывают 2 типа лед-прожекторов – с одним мощным кристаллом и множеством мелких. Светильник 1-го вида не проверяется мультиметром, ввиду номинала, достигающего 20-30 В. Для тестирования используется специальный драйвер.
Другое дело – прибор с набором мелких SMD-диодов. Проверка светодиодов такого типа проводится мультиметром по такое же схеме, как для лед-лампочек без выпаивания.
Лед-элементами, излучающими в инфракрасном диапазоне, оснащаются пульты дистанционного управления, устройства ночного видеонаблюдения и прочее подобное оборудование. Самый простой способ диагностики – посмотреть на излучатель в момент нажатия на кнопку (если это ПДУ) через дисплей телефона. Если прибор исправен, на экране отобразится свечение.
Еще один способ тестирования предполагает внесение изменений в схему устройства – параллельно ИК-диоду требуется подпаять лед-элемент красного света. Когда штатный кристалл будет подключен к питанию, он также загорится характерным красноватым оттенком.
Чтобы продиагностировать приемник ИК-излучения – фотоэлемент – необходимо измерить сопротивление. В момент приема излучения исправные фотокристаллы начинают проводить ток. При этом величина их сопротивления снижается.
Led-ленты
Обратите внимание! В момент тестирования нельзя касаться металлических частей щупов или контактов руками, так как в таком случае будет измеряться сопротивление не только лед-элемента, но и тела самого мастера.
Как проверить с помощью мультиметра
Существует бесхитростный метод апробации светового диода с выводами, с применением мультиметра с опцией замера характеристик PNP и NPN — транзисторов.
Для того чтобы прозвонить ЛЕД по такому варианту, необходимо вставить его в проем «С» и «Е» разъема испытания транзисторов: в PNP — удлиненного выводом в «Е», укороченной — в «С». В гнездо для NPN, длинным концом в «С», а укороченным — в «E».
Работоспособный диод загорится, поскольку ИП подает на него 1.5 В, что хватает для слабенькой, но заметной засветки ЛЕД.
Еще один простой способ испытания — позвонка ЛЕД мультиметром, как стандартного диода:
- Перед тем как проверить светодиодную ленту на работоспособность, запускают мультиметр, чтобы проверить диод.
- Затем нужно прозванивать ЛЕД-диод, коснувшись его ножек зондами тестера.
- Рабочая диодная лента слегка засветится, а на панели мультиметра пользователь увидит число падения на PN-переходе, В .
Дополнительная информация! Такой метод не подходит для устройств с большим напряжением, но слабые и в том числе SMD-светодиоды и инфракрасный фонарь, возможно, испытать подобным нехитрым методом, в том числе, когда они прочно установлены на печатной плате.
Проверка светодиодов без выпаивания
С целью включения щупов мультиметра к соединению PNP, потребуется напаять на них малый участок, от типичной скрепки. Между ножками, на которые напаяны скрепки, устанавливают маленькую стеклотканевую прокладку для изоляции и обматывают изоляционной лентой. Похожим способом получают конструкционный простой и безопасный мультиметровый переходник, для подсоединения зондов.
Перед тем как проверить светодиод мультиметром не выпаивая, потребуется включить зонды к ножкам ЛЕД-диода. Для испытания led-диода возможно применить одну стандартную батарейку. Подсоединение выполняется точно также, только взамен переходника, для включения к выводам батареи зондов можно применить маленькие прищепки «крокодильчики». В таком случае выпаивать диод не придётся.
Вам это будет интересно Работа с тестером электрическим
Обратите внимание! Для включения щупов измерительного устройства к колодке PNP к ним нужно прикрепить небольшие стальные наконечники. Затем щупы подсоединяются к соединениям LED-элемента без выпаивания и проводят проверку в том же порядке, описанном выше.
LED светильники — весьма востребованные устройства и несут в себе множество преимуществ, но их непростая конструкция ведет к тому, что зона обрыва не всегда очевидна. Контроль светодиодов на функциональность дает возможность установить первопричину поломки и принять решение по дальнейшему использованию проблемного светодиода.
