Как пользоваться компас электрик

Содержание

Компас электрик – это программный комплекс, который позволяет создавать электрические схемы и моделировать работу электроустановок. Одной из важных частей проектирования электрических схем является создание узлов генерации оборудования (УГО). УГО – это некий «сборочный элемент», который объединяет компоненты схемы и облегчает ее чтение и понимание.

Создание УГО в Компас электрик – процесс достаточно простой и интуитивно понятный. Прежде всего, необходимо выбрать соответствующий вид УГО (лицевой, прогонный или синоптический) в зависимости от целей и задач проектирования. После этого следует определить название и параметры УГО, включить необходимые структурные и логические элементы на схему, а также связать их между собой.

Важно помнить, что в процессе создания УГО нужно соблюдать определенные правила и стандарты оформления. Благодаря этому узел будет понятным и удобочитаемым для других специалистов. Кроме того, Компас электрик позволяет добавлять описательные тексты, комментарии и спецификации, которые могут быть полезными при эксплуатации и сопровождении электроустановок.

Шаги по созданию УГО в Компас электрик

1. Откройте программу Компас электрик на вашем компьютере.

2. В меню, выберите раздел «Электросхемы».

3. Создайте новый проект, нажав на кнопку «Создать новый проект».

4. Задайте параметры проекта, указав его название и место сохранения.

5. Подготовьте необходимые компоненты для создания УГО. Воспользуйтесь библиотекой символов или создайте их самостоятельно.

6. Разместите компоненты электрической схемы на чертежной области программы, располагая их в нужном порядке и соединяя проводами.

7. Добавьте названия устройств и подписи к компонентам, чтобы сделать схему понятной и информативной.

8. Проверьте правильность соединений и подключений на электрической схеме. Убедитесь, что все компоненты связаны правильно и нет ошибок.

9. В меню выберите опцию «Создать УГО».

10. Настройте параметры УГО, указав необходимые параметры для генерации установочного графика.

11. Нажмите кнопку «Сгенерировать УГО», чтобы создать установочный график на основе вашей электрической схемы.

12. Просмотрите и проверьте сгенерированный УГО на предмет ошибок или несоответствий вашим требованиям.

13. Сохраните УГО в нужном формате, например, PDF или DXF.

14. Закройте программу Компас электрик после завершения работы.

Теперь вы знаете основные шаги по созданию УГО в программе Компас электрик. Пользуйтесь этими знаниями для создания профессиональных и надежных установочных графиков для электрооборудования.

Вставка УГО

Позволяет вставить в схему условное графическое обозначение (УГО) аппарата и назначить ему позиционное обозначение, а также выбрать его тип из базы данных комплектующих. При вводе позиционного обозначения система осуществляет несколько проверок (так называемых контролей): запрет ввода русских букв; обязательная завершенность позиционного обозначения цифрой; соответствие буквенного кода, введенного пользователем, тому значению, которое указано в базе данных; запрет на наличие в позиционном обозначении специальных символов. Все перечисленные проверки можно отключить в любой момент. УГО может вставляться в схему с любым допустимым углом поворота, что позволяет строить схемы с горизонтальной, вертикальной и смешанной ориентацией цепей. Угол поворота может изменяться и непосредственно в схеме. При повороте УГО положение его текстов автоматически корректируется (рис. 4). Каждое текстовое поле, расположенное возле УГО, может быть отображено на схеме либо скрыто. При работе с аппаратами в схемах осуществляется контр оль использования функциональных частей изделия. Например, система предупреждает о переполнении контактных групп у аппаратов релейного типа. После назначения типа аппарата из базы данных на УГО возле выводов отображаются реальные номера зажимов, соответствующие той функциональной части аппарата, которую представляет УГО в схеме.

КОМПАС-Электрик. Где взять базы комплектующих?

Возле УГО, представляющих на схеме аппараты разнесенным способом, формируется перекрестная ссылка, показывающая лист и зону, в которых расположены все остальные УГО одного аппарата.

Рис. 4

Построение соединителей и вставка на них специальных символов

В системе соединители представлены тремя видами: линиями электрической связи; групповыми линиями связи и электрическими шинами. Группа соединителей, ограниченная выводами УГО, объединяется в потенциальный узел. Для потенциального узла может быть назначен номер провода (маркировка) и функция цепи, к которой он относится. Перечень функций цепей для каждого нового проекта может быть уникален — это и силовые, и информационные, и управляющие цепи, и любые иные. Для функции цепи может быть назначен тип провода и тип клеммы, что позволяет автоматически назначать их конкретному соединению в монтажно-коммутационных схемах. На линии электрической связи могут быть вставлены следующие дополнительные символы (рис. 5):

Рис. 5

1. Клемма — проходная, силовая, контрольная. Символ клеммы не разрывает потенциальный узел. Символы клемм также могут автоматически расставляться после завершения процедуры формирования клеммника.

2. Перемычка , предназначенная для разрыва потенциального узла.

3. Обозначение коаксиального кабеля.

4. Экранирование отдельных проводов или группы проводов. К экрану можно подключать линию электрической связи.

5. Объединение отдельных проводов в кабель.

6. Скрутка двух и более проводов.

8. Соединение с корпусом.

9. Обрыв соединителя.

Последние три символа позволяют графически объединить несвязанные соединители в один потенциальный узел, а также соединить линиями связи элементы, находящиеся на разных листах принципиальной схемы.

Линии электрической связи обладают ассоциативной связью с «зажимами» электрических аппаратов, то есть закрепляются в точках подключения к УГО и не отрываются от них при его перемещении. Кроме того, линии связей автоматически разрываются при пересечении выводов УГО и «затягиваются» при его удалении.

Если в схеме возникает T-образное пересечение, то в этих местах автоматически вставляется точка связи. Для X-образных пересечений появление точки связи зависит от настроек системы.

Маркировка (номера проводов) может расставляться как в ручном, так и в автоматическом режиме. Но в любом случае осуществляется контроль дублирования ее значений.

Черчение схем в программе КОМПАС-3D

КОМПАС-3D — любимый инструмент сотен тысяч инженеров- конструкторов и проектировщиков в России и многих других странах. Всенародное признание ему обеспечили мощный функционал, простота освоения и работы, поддержка российских стандартов, широчайший набор отраслевых приложений. В данной статье мы научимся рисовать электрические схемы в этой программе. Прежде всего, Вам нужно скачать саму программу и библиотеки к ней. На данный момент версий программы не мало, я по старинке, пользуюсь 10 версией, уже давно вышла 13я. Библиотеки можете скачать сами, какие хотите, но в конце статьи в архиве прикреплена та версия библиотеки, с которой мы и будем работать, папка эта называется ESKW. Часть 1. Запуск и настройка программы. После того как установили программу, запустим ее, выйдет окно приветствия, а затем следующее окно, где нам нужно будет выбрать тип документа, в котором и будем работать: Выбираем создать «Чертеж», откроется документ по умолчанию формата А4. Если схема, которую Вы будете рисовать объемная, то лучше поменять формат листа, скажем на А3 и лист расположить горизонтально. Для этого идем в меню СЕРВИС -> МЕНЕДЖЕР ДОКУМЕНТА, меняем настройки, затем сохраняем и закрываем окошко. Для комфортной работы, советую проделать еще следующие настройки, заходим в меню СЕРВИС -> ПАРАМЕТРЫ -> ТЕКУЩЕЕ ОКНО -> ЛИНЕЙКА ПРОКРУТКИ. Ставим галочки на горизонтальной и вертикальной линейках: Далее, загружаем библиотеку ESKW, качаем архив в конце статьи, распаковываем, и копируем ее в корень папки, куда установлена программа КОМПАС. Затем жмем СЕРВИС -> МЕНЕДЖЕР БИБЛИОТЕК, на нижней части программы появятся столбцы, на одной из папок нажимаем правую кнопку мыши и выбираем ДОБАВИТЬ ОПИСАНИЕ -> ПРИКЛАДНОЙ БИБЛИОТЕКИ. В появившемся окошке, находим папку ESKW, которую Вы распаковали и скопировали в корень папки с программой, заходим в эту папку и выбираем файл с названием «eskw», жмем ОТКРЫТЬ. В списке библиотек внизу программы появится новая библиотека, ставим галочку на ней и открываем эту библиотеку, при запуске библиотеки выйдет сообщение, не читая ее нажимаем ОК. Выйдет вот такое окошко, где мы и будет выбирать нужные нам радиодетали: резисторы, конденсаторы, диоды и пр. Это окошко не закрываем, можно просто свернуть. На этом настройка и подготовка программы к работе завершены, теперь можно приступать к рисованию схемы. Часть 2. Рисование схемы. Итак, готовое для работы окно программы должно выглядеть следующим образом: Давайте нарисуем схему простого блока питания, начнем с трансформатора, в библиотеке выбираем нужный нам элемент, а именно трансформатор (магнитоэлектрический), далее кликаем появившимся символом на лист, чтобы закрепить его. Масштабировать (увеличивать или уменьшать размер) лист можно колесиком мышки, отменить действие можно кнопкой ESC на клавиатуре. Чтобы удалить закрепленный элемент с листа, просто кликаем на него и нажимаем на клавиатуре кнопку Delete. Далее, нам нужно нарисовать диодный мост, и соединить его с трансформатором, закрываем окошко библиотеки с трансформаторами, т.к. оно нам больше не понадобится, и кликаем в библиотеке на символ диода, в списке диодов выбираем диодный мост. Кстати, когда мы выбираем элемент, над элементом появляется еще одно окошко (Параметры отрисовки), где можно выбранный элемент поворачивать, зеркалить и т.д. После того как закрепили диодный мост, нам нужно соединить его с трансформатором, для этого с левой стороны программы нажимаем на символ ГЕОМЕТРИЯ (кружочек с треугольником), находится на самом верху, и ниже выбираем символ ОТРЕЗОК . Соединяем от точки к точке, должно получиться нечто подобное: После, в окошке с библиотекой выбираем конденсатор электролитический полярный, поворачиваем его нужным образом и закрепляем на листе. Затем соединяем эти элементы линиями, для этого снова нажимаем на кнопку ОТРЕЗОК. Чтобы точнее состыковывать две линии между собой, масштаб лучше увеличить, кстати, закрепленную на листе линию можно удлинять и укорачивать, так же, как например в программе Sprint Layout. У большинства элементов из библиотеки вывода короткие, их нужно удлинять с помощью кнопки ОТРЕЗОК. Элементы из библиотеки можно разрушать и объединять в макроэлемент, то есть группировать. После того как закрепили конденсатор, и соединили все элементы между собой линиями, можно нарисовать соединители, а к трансформатору, последовательно одной из первичных обмоток, можно нарисовать предохранитель, а после соединительную вилку. Что касается соединительный линий, тип линии можно выбирать в нижней части программы, естественно при нажатой кнопке ОТРЕЗОК. Выбираем пунктирную линию и дорисовываем вилку после трансформатора. После того как нарисовали схему, можно приступить к узлам соединения, это такие круглые точки, на местах соединения элементов. В библиотеке нажимаем на элемент КОРПУС – ЗАЗЕМЛЕНИЕ. СОЕДИНЕНИЯ -> УЗЕЛ СОЕДИНЕНИЯ. И приступаем к расставлению точек, точки в этой схеме нам нужно поставить только на выводах конденсатора. Ну вот и все, наша схема почти готова, только вот чего то не хватает, все верно — надписей! Чтобы писать слова и обозначения на схеме, находим слева в столбике кнопку ОБОЗНАЧЕНИЯ , она обычно третья сверху и нажимаем на нее, чуть ниже в этом же столбике обновятся кнопки, находим там кнопку с рисунком Т , после того как нажали на кнопку Т, кликаем на лист, и пишем текст. После закрепления все символы, в том числе и текст легко перетаскивается в любое место. Шрифт как Вы наверное уже поняли, меняется в нижней части программы при нажатой кнопке Т (ввод текста). Схема готова, теперь можно ее распечатать! Вообще говоря, программа не сложная, интуитивно понятная и легко осваиваемая. Если вы когда нибудь работали скажем с программой Sprint Layout, то и с этой програмой вы очень быстро разберетесь. Что касается сохранений документов, рекомендую сохранять через кнопку «СОХРАНИТЬ КАК» и в списке выбрать программу компас 9 версии, потому что с другими форматами могут возникнуть проблемы, а если сохраните файл в виде картинки, пропадет возможность редактирования файла, и схему придется рисовать заного. Перед тем как выйти из программы, нужно закрыть библиотеку, иначе будет программа ругаться: Когда осваивал программу, я не понимал из за чего выходила эта ошибка, оказалось что я свернул окошко с библиотекой и не заметил его. Хочу дать еще небольшой совет, если Вы рисуете схему для какой либо статьи, то ее лучше конвертнуть в черно белый формат, черно-белая схема воспринимается лучше, чем цветная. Конвертнуть можно например в программе Paint, только сначала файл схемы сохраните в формате JPG, а в paint при сохраннее выбираем СОХРАНИТЬ КАК -> монохромный рисунок. Только вот как известно данная программа (paint) портит качество рисунков, советую работать в таких программах как Paint.net, Lightroom или Adobe Photoshop. Лично я все редактирую в фотошопе, например в ней можно делать и накладывать на картинку интересные эффекты. Вот к примеру схема, на которую в фотошопе был наложен эффект ксерокопии, согласитесь, смотрится красиво и очень аккуратно, нежели цветной вариант схемы. Чтобы сделать такой же эффект, открываете в фотошопе схему в формате JPG (именно жипег!), заходите в меню ФИЛЬТР -> ЭСКИЗ -> КСЕРОКОПИЯ, играете ползунками, нажимаете ОК и сохраняете документ.

Ниже небольшой ускоренный видеоурок по работе с программой.

Ниже вы можете скачать библиотеку и чертеж

kompas.rar (1039 Кб)

Адвансед Опубликована: 2012 г. 0 0

Вознаградить Я собрал 0 0

Подробная инструкция, как установить «КОМПАС-3D»

В отличие от недалекого прошлого, в наше время компьютеры внедрились не только в жизнь обычных людей, способствуя решению простеньких задач: развлечься, пообщаться, узнать рецепт блюда, но и в профессиональные круги. Например, любой инженер без особого труда может установить себе на компьютер программу «КОМПАС-3D» и выполнять все чертежи именно в ней, а не используя старую добрую бумагу, карандаш и линейку. Это, несомненно, хорошо, но для начала программу нужно инсталлировать, как это было замечено ранее.

В этой статье рассказано, как установить «КОМПАС-3D V16», однако это совсем не значит, что вы не сможете применить данное руководство к другим версиям программы. Возможно, отличаться будут некоторые элементы интерфейса установщика, а в остальном инструкция общая.

Начало установки

Первым делом, до того, как устанавливать «КОМПАС», необходимо сделать некоторые приготовления:

Загрузите на свой компьютер установочный файл. Делать это необходимо исключительно с официального сайта разработчика, так как на других ресурсах возрастает шанс установить взломанную версию ПО, напичканную всяческими вирусами.
После того как вы загрузите установочный файл, его необходимо найти. По умолчанию все загружаемые файлы сохраняются в папке «Загрузки», если вы меняли путь для сохранения, то перейдите в ту, которую выбирали самостоятельно.
Открыв папку с установщиком, который подписан KOMPAS_16.0.10×64.exe, вам необходимо его запустить от имени администратора. Для этого достаточно нажать ПКМ по названию и выбрать соответствующий пункт в появившемся меню.

После этого откроется окно инсталлятора, соответственно, можно переходить непосредственно к установке ПО.

Выбор параметров установки

Итак, перед вами находится окно инсталлятора. Теперь перейдем непосредственно к тому, как установить «КОМПАС» на компьютер:

В первую очередь вас попросят указать папку для временных файлов. По умолчанию она располагается на системном диске в директории Temp, вы же можете изменить путь к ней, нажав по кнопке с изображением желтой папки. Рекомендуется ничего не изменять и просто нажать кнопку ОК.
Начнется распаковка этих самых временных файлов в указанную директорию. Дождитесь завершения данного процесса.

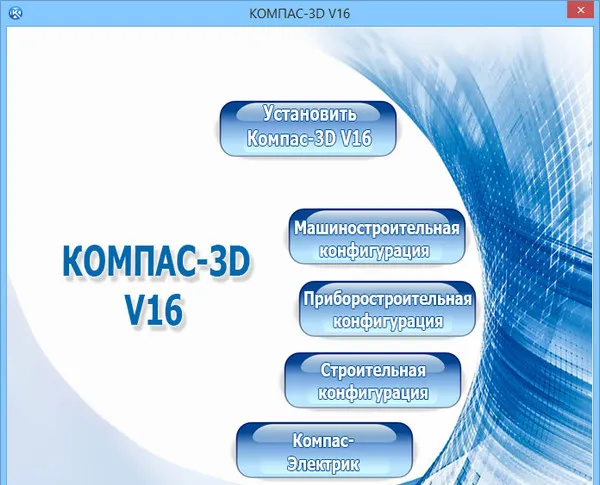

Появится меню установщика, в котором, выбрав нужную вам категорию (машиностроительную, приборостроительную, строительную или электрик), вы можете установить узкоспециализированную версию программы. Мы же в инструкции будем устанавливать обычную версию, соответственно, нажмите «Установить КОМПАС-3D V16».
Снова подождите, пока установщик применит выбранные параметры и отобразит окно «Мастера установки». В нем вам надо нажать кнопку «Далее».
Появится окно с лицензионным соглашением. Вам его необходимо принять, иначе установка не продолжится. Для этого установите галочку напротив соответствующего пункта и нажмите кнопку «Далее».
Введите свое имя и название организации. Если вы собираетесь использовать ПО в домашних условиях, тогда второе поле оставьте пустым.
Теперь вам на выбор предложено выбрать тип установки: «Полная» или «Выборочная». Второй вариант подразумевает выбор или отказ от дополнительных компонентов. Если вы разбираетесь во многих аспектах черчения, тогда выбирайте второй пункт и определите нужные для вас инструменты, в противном случае установите отметку напротив «Полная» и нажмите кнопку «Далее».
Остается лишь указать папку, в которую будут помещены все файлы программного обеспечения. Если вы не знаете, куда именно хотите их разместить, выберите путь по умолчанию и нажмите кнопку «Далее».

Это еще не конец инструкции, как установить «КОМПАС», но самые важные действия мы уже проделали.

Завершение установки

Все приготовления сделаны, теперь остается лишь нажать кнопку «Установить», после чего запустится соответствующий процесс. В зависимости от мощности вашего компьютера он может длиться долго или завершиться спустя нескольких минут.

Как только полоса прогресса дойдет до конца, вы можете завершить установку и закрыть окно инсталлятора, для этого нажмите кнопку «Готово». Вот теперь вы знаете, как установить «КОМПАС» на свой компьютер.

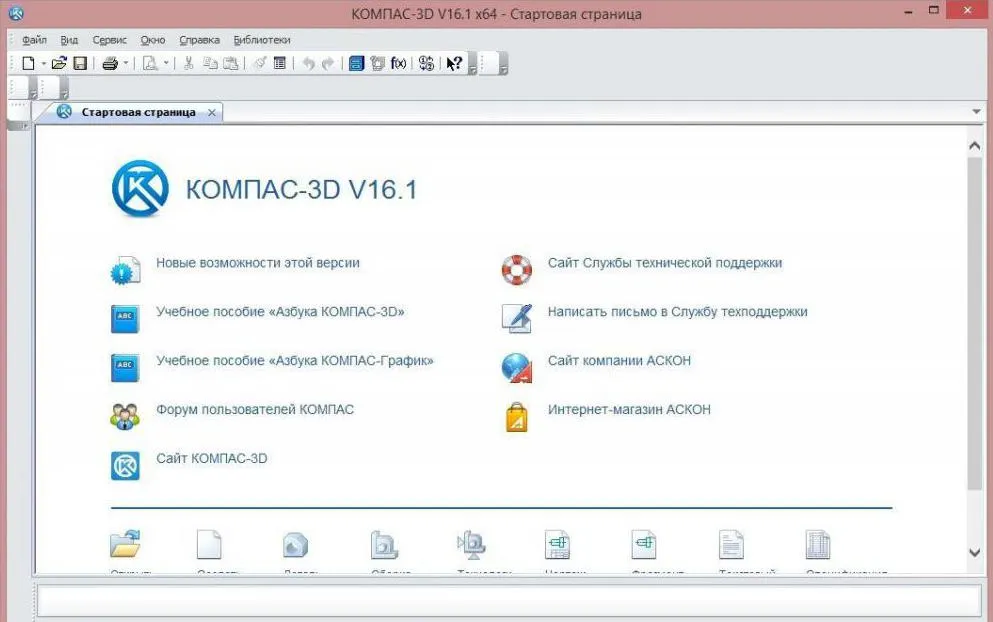

Установленный «КОМПАС-3D» можно запустить из меню «Пуск» или же с рабочего стола, нажав двойным кликом по ярлыку программы. После этого появится приветственное окно, где вам расскажут, как пользоваться приложением.

Как добавить библиотеку в Компас?

Компас поддерживает расширение своего функционала, путем добавления и активации разных по своему назначению плагинов, которые в рамках экосистемы называются библиотеками. Благодаря внедрению таких расширений, в процессе проектирования удается значительно повысить скорость работы и качество ее выполнения. По умолчанию, не все плагины активированы, потому встает вопрос, как добавить библиотеку в Компас?

Немного информации о библиотеках в Компасе

Библиотеки представляют из себя самые разнообразные дполонительные компоненты. Они могут быть выполнены в виде приложений, сортамента, комплекта моделей, расчетных утилит. Именно по причине разнообразия у библиотек разные типы файлов:

.kle — Компас — библиотеки элементов.
.ifr — Компас — библиотеки фрагментов.
.l3d — Компас — библиотека моделей.
.rtw — Компас — приложения.

Наверняка у вас, дорогой читатель, когда-нибудь возникала мысль о создании собственного сайта. Причин для этого может быть множество: от блога до портала с новостями, как для хобби, так и для заработка. Чтобы пользователи находили вашу информацию в интернете, советую воспользоваться услугами профессионалов компании Ветрувий для создания собственного сайта.

Командой разработчиков Компаса уже разработаны множества дополнений, затрагивающих практически все сферы инженерной деятельности, начиная от строительства, заканчивая аэрокосмической отраслью. Если же инженер обладает достаточными навыками в программировании (Visual Basic или Borland Delphi), то имеет возможность самостоятельно написать расширения, которые помогут в работе.

Как добавить библиотеку в Компас?

Для того, чтобы добавить библиотеку в Компас нужно открыть вкладку «Приложения», выбрать «Конфигуратор» (рис. 1), после чего откроется новое окно (рис. 2). Во Вкладке «Состав» можно добавить стороннюю библиотеку с помощью открывшегося проводника Windows. После этого в списке конфигуратора появятся добавленные плагины.

Как подключить библиотеку в Компасе?

После того, как нужные библиотеки в Компасе установлены, необходимо в общем списке отыскать нужный плагин, нажать на него, в соседнем поле нажать на кнопку «Подключить» (рис. 3). Так же опционально можно поставить галочку «Автоматически подключать при запуске системы», чтобы не приходилось каждый раз заходить в конфигуратор.

После активации библиотеки, в интерфейсе Компаса появятся новые вкладки и кнопки.

ВАРИАНТЫ ЭЛЕКТРОСХЕМ ДЛЯ ВЫПОЛНЕНИЯ ЛАБОРАТОРНОЙ РАБОТЫ

Вариант №2

Вариант №3

Вариант №4

Вариант №6

Общие сведения 3

Общие сведения о работе с проектами 3

Менеджер проектов 3

Настройки проекта и документов проекта 4

Настройки графических документов 4

Настройки таблично-текстовых документов 5

Документы проекта 5

Создание документа 5

Создание листа документа 6

Приемы работы с объектами схем 6

Общие сведения 6

Ввод буквенно-цифрового обозначения 7

Выбор типа аппарата 7

Редактирование УГО 9

Линия электрической связи 9

Специальные символы в схемах 10

Обрыв линии связи 10

Соединение с корпусом 11

Выпуск документов проекта 11

Перечень элементов 11

Лабораторная работа № 1 13

Выполнение схемы электрической принципиальной и перечня элементов к ней. 13

ВАРИАНТЫ ЭЛЕКТРОСХЕМ ДЛЯ ВЫПОЛНЕНИЯ ЛАБОРАТОРНОЙ РАБОТЫ 25

Определение места установки

Прежде чем приступить к настройке компаса электрика, необходимо определить место его установки. Здесь есть несколько важных факторов, которые следует учесть:

Выберите место, где компас будет установлен в непосредственной близости от рабочей области. Это позволит оператору легко проверять показания компаса в процессе работы.
Убедитесь, что место установки компаса электрика не подвержено воздействию внешних магнитных полей. Это может искажать показания компаса и вести к неточным результатам.
Избегайте установки компаса рядом с сильными источниками электрического тока, такими как электромагниты или силовые кабели. Эти источники могут сильно повлиять на работу компаса.
Установите компас на стабильной и надежной поверхности. Это поможет избежать смещения или повреждения компаса в процессе работы.

Выбрав правильное место для установки компаса и учитывая указанные факторы, вы гарантируете точность его работы и получение достоверных показаний в процессе использования.

Правильное подключение к электросети

Перед подключением обязательно изучите инструкцию к компасу электрика и ознакомьтесь с электрическими правилами и нормами безопасности.

Прежде всего, убедитесь в наличии понятной и надежной схемы подключения к электросети. Она должна быть совместима с типом и мощностью вашего компаса электрика. Если вы не уверены в своих силах или не знаете, какой тип схемы подходит вам, лучше обратиться к профессионалам — электрикам.

При подключении компаса электрика всегда обязательно отключайте электрическое напряжение в помещении, где вы будете работать. Это позволит вам избежать удара током и значительно снизит вероятность возникновения аварийных ситуаций.

Когда электричество полностью отключено, приступайте к подключению компаса электрика, соблюдая все инструкции и рекомендации производителя. Будьте особо внимательны при подключении проводов и вилок к электросети, убедитесь в правильности соответствия фазы, нуля и заземления.

После завершения всех подключений, аккуратно закрепите кабели и изолируйте их, чтобы исключить возможные повреждения и короткое замыкание. Также рекомендуется провести дополнительную проверку подключения с помощью проверяющего инструмента или мультиметра.

Когда все подключения произведены правильно и надежно, можно включить электрическое напряжение в помещении и убедиться, что компас электрика работает корректно.

Важно помнить, что подключение к электросети должно соответствовать требованиям электробезопасности и осуществляться только квалифицированными специалистами или при их непосредственном наблюдении.

Выполнение схемы электрической принципиальной и перечня элементов к ней

Задание 1. Выполнить построение электрической принципиальной схемы (рисунок 4.1) и создать перечень элементов в автоматическом режиме (рисунок 4.2).

4.1 Создать проект «Курсовая работа 4».

4.2 Создать новую схему.

4.3 Создать лист «Схема электрическая принципиальная».

4.4 Расставить условно графические обозначения (УГО).

4.5 Определить (изменить) свойства УГО.

4.6 Соединить УГО линиями связи.

4.7 Выполнить маркировку линий связи.

4.8 Создать перечень элементов схемы.

4.1. Выполнить Библиотеки ® КОМПАС-ЭЛЕКТРИК Express ® Менеджер проектов. В появившемся окне «КОМПАС-ЭЛЕКТРИК Express. Менеджер проектов» нажать кнопку «Создать проект» (рисунок 4.3).

В открывшемся диалоговом окне Запрос ввести имя проекта «Курсовая работа 4»*, нажать ОК (рисунок 4.4).

4.2. Для создания новой схемы необходимо ЛКМ выделить в дереве проекта уровень Документы, затем нажать кнопку Создать схему (рисунок 4.5).

4.3. Лист «Схема электрическая принципиальная» создается автоматически с именем Э3.1 (рисунок 4.6).

Для продолжения работы по вычерчиванию схемы окно «КОМПАС-ЭЛЕКТРИК Express. Менеджер проектов» нужно свернуть.

Если необходимо поменять формат листа выполнить следующие действия: Сервис ® Параметры ® Текущий чертеж ® Параметры первого листа ® Формат. Нажать ОК, поменяв формат и ориентацию листа.

4.4. Чтобы вставить УГО в чертеж схемы, необходимо выполнить: Библиотеки ® КОМПАС-ЭЛЕКТРИК Express ® УГО (рисунок 4.7).

С целью ускорения работы можно настроить интерфейс. Для этого выполнить Вид ® Панели инструментов ® КОМПАС-ЭЛЕКТРИК Express. Появиться новая панель инструментов, в которой выбрать кнопку УГО (рисунок 4.8).

В открывшемся окне Выбор УГО выбрать каталог, в котором предполагается хранение требуемого элемента схемы. В перечне УГО выбрать нужное обозначение.

Например, необходимо ввести обозначение резистора R1. Для этого, выбрать вкладку Резисторы ® Резистор постоянный. Установить необходимый угол поворота УГО (рисунок 4.9). Нажать кнопку ОК.

Указать точку вставки резистора на чертеже схемы (рисунок 4.10).

В автоматически появившемся окне Свойства УГО на вкладке Буквенно-цифровое обозначение (БЦО) ввести позиционное обозначение резистора – R1 (рисунок 4.11).

9.5. Свойства УГО определяются в соответствующем окне Свойства УГО, которое появляется сразу после фиксации точки вставки УГО в чертеже схемы, или по принудительному вызову двойным щелчком ЛКМ на обозначении в чертеже схемы.

К свойствам УГО относятся: тип, БЦО, зажимы, технические характеристики и перекрестные ссылки.

Тип УГО. Присвоенный для УГО тип заносится в перечень элементов. Тип можно назначить одним из двух способов: выбрать из базы данных или описать вручную.

Чтобы выбрать тип из базы данных необходимо открыть вкладку Спецификация (рисунок 4.12), нажать на кнопку Выбрать из БД, выбрать тип необходимого аппарата (например, резистор, рисунок 4.13), нажать ОК.

Если необходимого типа аппарата (например, резистора) нет в базе данных, то он описывается вручную:

– открыть вкладку Спецификация;

– нажать кнопку Изменить;

– в разделе Типэлектроаппарата ввести значения в поля: Группа, Наименование, ГОСТ;

Повторить операции, описанные в п.п. 4.4, 4.5 для всех условных графических обозначений, включенных в электросхему.

4.6. Для построения линии связи необходимо указать начальную точку, а затем последующие точки построения. Построение линии связи под углом может осуществляться только с дискретностью 45º. После построения линии связи ее угол может быть изменен средствами КОМПАС-ГРАФИК на любое значение.

Чтобы построить линию электрической связи необходимо выполнить Библиотеки ® КОМПАС-ЭЛЕКТРИК Express ® Линии связи ® Линия электрической связи (или нажать кнопку ).

Щелчком мыши на поле чертежа схемы зафиксировать начальную точку линии (рисунок 4.14).

Переместить курсор для указания следующей точки линии и щелкнуть мышью для фиксации. После построения трассы линий нажать клавишу [ Esc ].

Точки связи появляются автоматически, если выбрать соответствующий параметр: Библиотеки ® КОМПАС-ЭЛЕКТРИК Express (или нажав кнопку ) ® Текущий проект ® Графический документ ® Соединители ® Групповые линии ® Отображать точку связи при Т-образном пересечении.

Если точки связи на пересечении линий электрической связи не появились автоматически, то их необходимо проставить вручную.

Для этого необходимо:

– выполнить Библиотеки ® КОМПАС-ЭЛЕКТРИК Express ® Символы ® Точка связи (или нажать кнопку );

– навести курсор на пересечении линий и щелкнуть мышью;

– прервать команду, нажав [ Esc ].

4.7. Маркировка линий связи. Для расстановки маркировки автоматически необходимо:

– выделить линии связи, на которые необходимо установить маркировку;

– выполнить команду Библиотеки ® КОМПАС-ЭЛЕКТРИКExpress ® Операции ® Автоматическая маркировка (или нажать кнопку );

– в появившемся окне Автоматическая расстановка маркировки выбрать вкладку Параметры маркировки ввести значения маркировки для первого потенциального узла;

– нажать кнопку Расставить (рисунок 4.15).

4.8. Перечень рекомендуется создавать после того, как описаны все типы элементов, используемых в схеме.

Перед созданием перечня элементов рекомендуется в настройках проекта определить его форму и параметры заполнения (Библиотеки ® КОМПАС-ЭЛЕКТРИК Express (или нажать кнопку ) ® Текущий проект ® Таблично-текстовый документ ® Перечень элементов).

Чтобы создать перечень элементов для конкретной схемы необходимо:

– открыть Библиотеки ® КОМПАС-ЭЛЕКТРИК Express ® Менеджер проектов;

– установить курсор в дереве проекта на уровень документа, для которого будет формироваться перечень элементов;

– нажать кнопку Создать перечень элементов (рисунок 4.16).

Перечень элементов создается в автоматическом режиме.
