Блютуз модуль является популярным устройством, позволяющим подключать различные устройства, такие как смартфоны, планшеты или ноутбуки к звуковым системам без использования проводов. Зачастую его используют для подключения музыкальных колонок или наушников, чтобы наслаждаться любимой музыкой в высоком качестве без лишних проводов. В этой статье мы рассмотрим, как подключить блютуз модуль к усилителю и настроить его с помощью различных устройств.
Перед тем как приступить к подключению блютуз модуля, необходимо убедиться, что у вашего усилителя есть соответствующий порт или вход для подключения этого устройства. Большинство современных усилителей оснащены USB-портом или входом AUX, которые позволяют подключить блютуз модуль. Если ваш усилитель не имеет такого порта, вы можете воспользоваться специальным адаптером, который позволит вам выполнить подключение.
Подключение блютуз модуля к усилителю производится следующим образом: сначала необходимо включить усилитель и блютуз модуль. Затем из настроек устройства, с которым вы хотите подключиться, найдите раздел «Bluetooth» и включите эту функцию. После этого на вашем устройстве должно появиться уведомление о доступных устройствах для подключения. Выберите имя вашего усилителя из списка и подтвердите подключение. Теперь вы можете наслаждаться музыкой, передаваемой с помощью блютуз модуля, через ваш усилитель в высоком качестве звука.
Как сделать блютуз подключение к усилителю
Существует несколько способов подключить блютуз модуль к усилителю. Рассмотрим самые популярные из них:
- Проверьте наличие блютуз модуля у вашего усилителя. Если усилитель не имеет встроенного блютуз модуля, вам понадобится купить внешний модуль.
- Если у вас есть внешний блютуз модуль, найдите на усилителе аудио разъем, к которому он может быть подключен. Обычно это RCA-разъемы (красного и белого цвета).
- Подключите один конец аудио кабеля (с необходимыми разъемами) к выходным разъемам блютуз модуля.
- Соедините другой конец аудио кабеля с входными разъемами усилителя. Убедитесь, что соединение сделано правильно: красный разъем аудио кабеля соответствует правому каналу, а белый — левому каналу.
- Включите усилитель и настройте его на режим, соответствующий входу, к которому подключен блютуз модуль (например, AUX вход).
- Включите блютуз модуль, следуя инструкциям, прилагаемым к нему.
- На вашем мобильном устройстве (телефоне или планшете) найдите и подключитесь к блютуз модулю.
- После успешного подключения вы сможете передавать аудиосигнал с вашего мобильного устройства на усилитель через блютуз модуль.
Теперь вы знаете, как сделать блютуз подключение к усилителю. Наслаждайтесь своей любимой музыкой без проводов и сложных настроек!
Bluetooth в усилитель. Проще простого! За копейки.
Описание и комплектация компактного встраиваемого Bluetooth усилителя AV215BT
Bluetooth усилитель AV215BT имеет очень компактные размеры: 80х45х22 мм (ДхГхВ). Его удобно скрыть за натяжной или реечный потолок, а также такой акустический усилитель можно спрятать в стене. AV215BT – это двухканальный Bluetooth стереоусилитель мощностью 15 Вт на канал, т.е. к нему можно подключить одновременно два динамика.
Поскольку данная модель не очень мощная, чаще всего его устанавливают в небольшие помещения, такие как кухня или ванная комната, вместе с небольшими встраиваемыми динамиками. Для примера можно привести модель AV300CS – это недорогие 3-дюймовые динамики мощностью 10 Вт и сопротивлением 8 Ом. Комплект из усилителя AV215BT и двух динамиков AV300CS обойдётся примерно в 6500 рублей. Также к данному усилителю подойдут и другие бюджетные встраиваемые динамики небольшой мощности. Например, модели 6,5 дюймов AV650CS или 8 дюймов AV800CS мощностью 10 Вт и 20 Вт соответственно. Такие комплекты помогут создать прекрасное музыкальное сопровождение в небольших помещениях.
В комплектацию к устройству AV215BT входит блок питания.

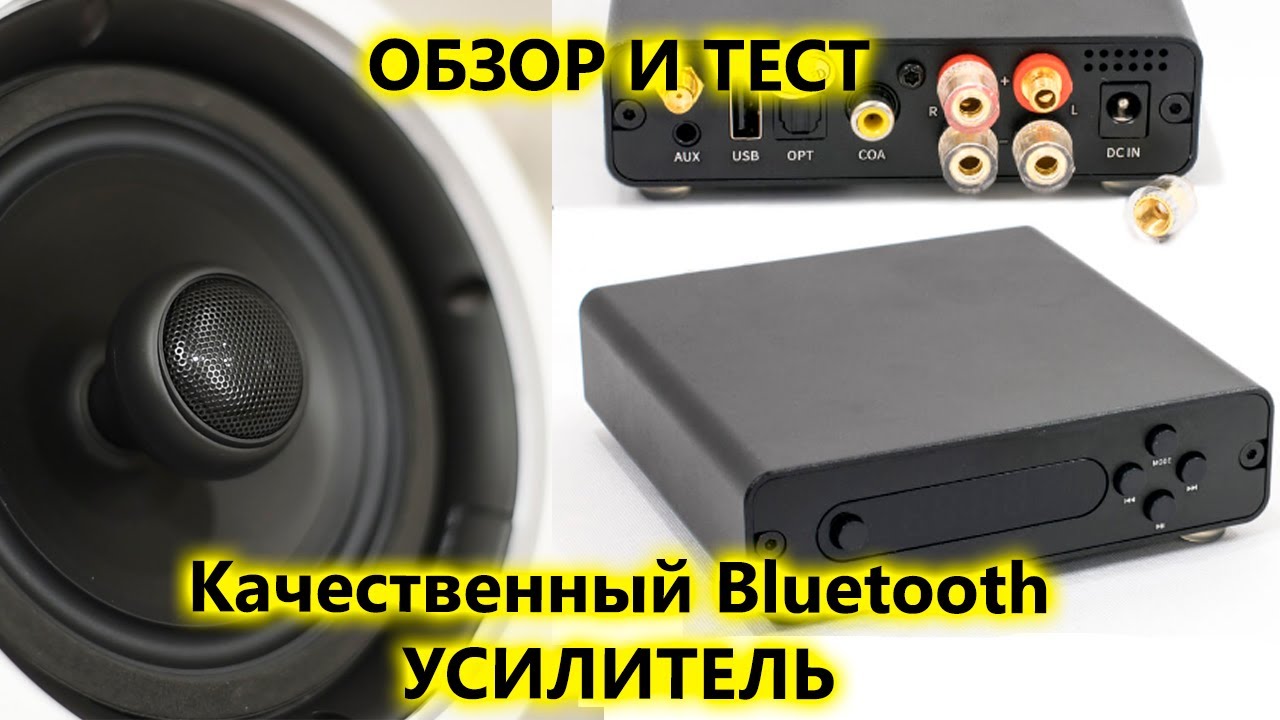

Описание и комплектация качественного Bluetooth усилителя AV275BT
Усилитель AV275BT имеет выходную мощность 2 канала по 75 Вт, сопротивление 4-8 Ом, частотный диапазон 20Гц-20Кгц. Размеры корпуса составляют 108х112х30 мм (ГхШхВ). На лицевой панели есть кнопка включения/выключения устройства, кнопка mode для смены режимов работы, кнопка воспроизведение/пауза, кнопки для смены треков, которые при зажатии также используются для регулировки громкости.
В акустическом bluetooth усилителе AV275BT предусмотрены следующие разъёмы:
- разъём для подключения блока питания;
- левый и правый выходы на колонки (в данные выходы можно подключить обычный акустический провод и закрепить его с помощью винтового разъёма или воткнуть провод с разъёмом типа банан);
- коаксиальный разъём;
- оптический разъём;
- USB вход для подключения внешних жестких дисков и флэш карт;
- AUX разъём;
- разъём для подключения антенны, чтобы усилить сигнал Bluetooth модуля.
Конечно, к данному стереоусилителю с Bluetooth можно подключить и недорогие динамики, но всё же, приобретая хоть и недорогой, но очень качественный усилитель, стоит присмотреться к акустике помощнее. В компании AVEL таких моделей несколько, все они встраиваются в стену или потолок. Это двухкомпонентная акустика моделей VR6-SC мощностью до 60 Вт с динамиком 6,5 дюймов и встроенной пищалкой 1 дюйм, VX6-W в квадратном дизайне мощностью до 100 Вт с динамиком 6,5 дюймов и встроенной пищалкой 1 дюйм и VX6-C мощностью до 100 Вт с динамиком 6,5 дюймов и встроенной пищалкой 1 дюйм. Все эти модели встраиваемых динамиков идут в парной комплектации, т.е. вы получаете комплект из двух динамиков, которые можно установить в потолок или стену любой комнаты.
В комплектацию усилителя звука с блютуз входит оптический провод, переходник с мини джека на тюльпаны, провод и блок питания, дистанционный пульт управления.
Как подключить Bluetooth усилитель мощности?
Для подключения блютуз усилителя потребуется:
- Усилитель мощности с блютуз модулем.
- Динамики.
- Акустический провод необходимой длины.
Перед подключением питания необходимо выполнить подключение колонок к усилителю с Bluetooth модулем. Для этого возьмите акустический провод необходимой длины и подключите каждую колонку (динамик) в соответствующие разъёмы (левый и правый канал). Плюс от левого динамика в плюс левого канала усилителя, минус от левого динамика в минус левого канала усилителя, так же с правым динамиком. Подключение также зависит от разъёмов на динамике и усилителе. Как правило, на динамиках это обычные или зажимные клеммы, а на усилителе – винтовые или зажимные разъёмы или же разъёмы типа банан.
Далее можно подключить стероусилитель к сети питания и наслаждаться звуком.
Как подключиться к усилителю звука по блютуз?
На звуковых усилителях с блютуз модулем AVEL необходимо:
- в моделиAV215BT активировать Bluetooth на смартфоне или ином устройстве и выполнить поиск других устройств. Как только устройство с именем «BT» будет обнаружено, можно выполнить подключение. Пароль: 1234
- в моделиAV275BT необходимо с помощью кнопки «mode» перейти в режим «Bluetooth» и точно так же выполнить поиск на смартфоне. Обнаружив устройство «M200», можно выполнить подключение.
Более подробно с моделями акустических систем AVEL можно ознакомиться на нашем YouTube канале.
Добавляем Bluetooth в Усилитель Радиотехника У-101-стерео
Под катом небольшая история о модификации усилителя, в виде добавления Bluetooth модуля.
История началась очень давно, после покупки тюнера радиотехника т101, я загорелся идеей собрать не полный комплект, но хотя бы минимальный набор из тюнера, усилителя и проигрывателя винила.
Последний конечно стоил конских денег, барыги на авито просят от 5 тысяч за экземпляр который не подает признаков жизни, а так же голоса. С усилителем все оказалось проще, еще живой в какой-то мере агрегат начинается от 2 тысяч рублей. В целом 2 тысячи не много, но не за советский усилитель для широкого потребителя, в котором кто-то покопался так же как в тюнере который достался мне ( конденсаторы в нем были заботливо заменены на японские и слава богу вроде бы, но паяли кажется тем же советским паяльником, поэтому половина дорожек была оторвана и заботливо держалась на выводах тех самых конденсаторов.)
Поиски велись каждый день минут по 5 по запросу электроника, и как оказалось не зря!
Жарким августом был замечен лот из радиолы и усилителя, без каких либо заметок о том что это радиотехника. Основное фото — старое радио в деревянном корпусе и с поломанной ручкой, но что-то привлекло меня, открыть объявление. Внутри был усилитель, бит, крашен, не рабочий, но тот самый желанный радиотехника, по цене 300 рублей.
Быстро договорившись с продавцом, я принялся ждать вечера, дабы забрать сокровище =)
Время пролетело быстро, Встретившись с продавцом я пошел в сторону дома, кто же знал что усилитель большой и тяжелый, а погода в течении 20ти минут из небольшой облачности превратилась в полноценный дождь.
До автобуса бежал примерно так.
Дома усилитель встал на полку, где был мгновенно оккупирован котом, теплая но уже полупроводниковая техника греет души любого живого существа.
Я в то время сел за схемы и формирование заказа с кучей конденсаторов, почти все — Jamicon, в общем счете 53 конденсатора с учетом запаса по 1-2 штуки на каждый вид, просто для перестраховки, а так же для возможности выбора, если какой-то из кондеров с проблемами.
Процесс перепайки не фотографировал, занял он примерно 2 часа, а так же значительное кол-во нервных клеток. Мне попался достаточно старый агрегат, у которого дорожки были больше похожи на сопли, но TS100, низкая температура и аккуратная пайка сделали свое дело, сорвано 0 дорожек, все кондеры встали на свои места аккуратно и как родные.
Из интересного стоит приметить конденсаторы в выпрямителе, они просто огромные, на их фоне, современная замена была раз в 3 компактнее, и смотрелась на плате достаточно одиноко.
Кажется я немного убежал от заголовка, так вот, bluetooth!
Тут все было достаточно просто, кабель 3.5мм на советский 5пин у меня был, но бегать и соединять телефон с усилителем просто было лень, внешний BT модуль требовал второй розетки, а так же любил пошуметь от блока питания на 5V, непорядок!
Сам BT модуль Aliexpress.com/item/32945255089.html
Если кратко то впечатления положительные, без проблем работает с Iphone и Android, звук приемлемый за 110 рублей, при питании от аккумулятора, никаких шипений и посторонних шумов, китайская тетка говорит только о низком заряде батареи ( если напряжение питания примерно ниже 2.7-2.8в), остальные звуки соединения включения разъединения итд, все пилики.
Сейчас есть его обновленная версия с Bluetooth 5 а так же с кнопками, mySKU.me/blog/discounts/76439.html сам не пробовал так что про новую версию ничего сказать не могу.
Инкрустацию новой платы начал с разборки.
Процесс честно говоря не простой, усилитель большой и тяжелый, а столы сейчас делают маленькие, советскому усилителю подавай советский лакированный стол!
Вид снизу после снятия крышки из двп, слева можно заметить чужеродный провод, который работал как временное решение ранее.
Сверху все почти по феншую, разве что выделяется предохранитель на красных проводах. Стоковое место установки предохранителя было заботливо сломано прошлым владельцем, и ремонту не подлежит. Совсем беззащитным, оставлять устройство не хотелось, поэтому был произведен легкий колхозинг.
Провода на разъёмы колонок, прошлый владелец так же удачно подрезал, выведя наружу какой то судя по виду советский сетевой кабель. Благо все получилось вернуть на свое законное место.
Еще можно приметить обновленные конденсаторы в системе питания, они действительно крошечные в сравнении с оригиналом. Оригинальные конденсаторы, мультиметр замерить не смог, ну разве что в режиме сопротивления.
Основной набор деталей таков.
Про Bluetooth приемник я говорил выше.
Основной блок питания на 12v 200mA, на него есть обзор от Kirich — mySKU.me/blog/china-stores/36705.html
Так как модуль приемника питается от 5в а наш бп выдает 12, в схему добавляется линейный преобразователь AMS1117 5.0 а так же пара конденсаторов.
Первым делом была собрана линия питания.
AMS117 был припаян на медную полоску для чуть большей площади рассеивания тепла, а к самой микросхеме припаяны конденсаторы. 35v 220мкф на входе, и 50в 22мкф на выходе.
На выходе 5в и минимальные пульсации. Часовой тест при токе 100мА текущая схема выдержала.
тестирование с Bluetooth приемником так же не вызвало вопросов, никаких шумов нет, поэтому преобразователь и конденсаторы были затянуты в термоусадку, а я перешел к примерке.
Места в усилителе в целом достаточно. Достаточно на столько что можно вместить еще один мощный импульсный бп ватт на 200, а так же пачку усилителей на TDA, которые ровным слоем могут быть накручены на раму для лучшего охлаждения.
В нашем же случае все вместилось так же без проблем. Блок питания будет стоять у трансформатора, парой проводом его напряжение придет до приемника который находится впритык к плате входных разъемов.
Просто так голые платы оставлять не интересно. Решил напечатать корпуса. За основу взял коробку для mt3608 www.thingiverse.com/thing:3643057, бокс прост универсален и легко модифицируется в 3dx max до нужных размеров.
Первым делом я загружаю все части модели в макс.
Далее замеряю предмет для которого нужен корпус, и по нему создаю тело тех же размеров, бп простой бокс.
Далее ставлю крышку ровно над основным боксом, выделяю точки одной из сторон, и вытягиваю так, дабы внутренности корпуса были чуть больше чем блок питания, повторяю так для всех сторон.
в итоге получается корпус который идеально вмещает в себя нужное мне устройство. Я предпочитаю делать такие корпуса чуть больше чем нужно дабы удобно прокладывать провода.
Далее загружаю в куру, ставлю настройки для быстрой и не самой качественной печати, сохраняю на флешку, и ставлю печать.
Серый PLA от Greeg, 40 минут, и вуаля, большая часть корпуса готова.
А вы знали что в ес принят закон о запрете одноразовых пластиковых продуктов из не разлагаемого пластика? Наверное многие любители 3д печати знают, ибо это сильно коснулось производителей пластика для печати. ПЛА биоразлагаемый и теперь одноразовые ложки да тарелки делают из него, европейское сырье для производства пла пластика, внезапно стало нужнее европе, и продажи его в другие страны резко сократились. А любители пла пластика теперь сосут лапу и ищут обходные пути, в виде более дорогих PetG, или АБС, для которых нужны термокамеры, и дешевые принтеры в пролете.
Блок питания влез нормально, поэтому была распечатана крышка.
Не заметил что в настройках круы стояла печать корпуса с размером в 101%, не страшно, но небольшое расхождение в размерах крышки и основного корпуса все же есть. Благо закрылось все без проблем.
Дело было вечером, соседи спали, а у меня не было никакого желания сверлить корпус усилителя дабы закрепить в нем новый блок питания, ну и иметь возможность убрать все в нужный момент тоже неплохо.
Поэтому бп был закреплен на 2 полоски страшного скточа из галамарта. не знаю из чего делают этот скточ, но вонища от него такая что глаза режет, а обои отклеиваются как в том анекдоте.
Благодаря этому скотчу получилось проверить мой удлинитель от Xiaomi на оригинальность.
Он был приклеен к столу на 2 полоски, когда его потребовалось переместить на новый стол, удлинитель отодрался без крышки. Плата была оригинальная, удлинитель спустя год даже не имел следов от постоянного использования. Пожалуй возьму еще.
Провода 220 припаял к входу основного трансформатора. Сверху заизолировал термоусадкой.
Паять эти провода обычным паяльником было бы наверное страшно, ts100 с жалом типо пенек на температуре 340, отпаял за секунды.
Ах, да, в то же время с моделированием корпуса для бп, сделал корпус для BT приемника, та же технология + немного лишнего места для удобной укладки проводов.
Провода припаяны, и все готово для установки на место.
Места хватило идеально, отдельно спасибо советским разработчиком за технологическое отверстие, не знаю зачем оно было задумано, но оно мне пригодилось.
Как только ты встаешь за очередной деталью что напечатал принтер, приходит кот.
Крышка в этот раз напечатана в размер и закрылась не хуже чем прошлая.
Паяем выход BT приемника на УНИВ Вход, можно и на тюнер если его у вас нет, по логике все в порядке, и унив вход будет свободен для новых устройств.
Провода немного не аудиофильские, но никаких помех или наводок на другие входы не замечено, поэтому оставил как есть, только добавил подкладку дабы острые ножки микросхем ничего не продавили в проводе при закрытии крышки.
Дальше тестировал. Недавно по акции урвал переходник ugreen, за 250руб мастхев на фоне нонеймов и неймов. Aptx есть, EDR есть. Контроллер Dualshock 4 Работает, беспроводные TWS наушники работают, даже звук на паузу ставит если кнопки на наушниках есть.
Цимес этого параграфа в том что драйверов на него в интернете нет, Диск с адаптером идет но куда его вставлять в 2019г я уже не знаю. В итоге менеджер выдал мне драйвера которые весят почти пол гига.
Драйвера для Ugreen Usb bluetooth
Все конечно работает и без драйвера, но с ним настроек значительно больше.
За сим наверное все. Усилитель успешно препарирован, задача выполнена на 100%, все отлично играет по воздуху а так же по проводу если выбрать на селекторе вход тюнера, а сам тюнер включен.
В целом приятно покопаться в такой технике на выходных, очень медитативное занятие.
Спасибо за внимание, надеюсь вам понравилось это небольшое путешествие в недра Электроника у101
Добавить в избранное Понравилось +185 +304
- 15 ноября 2019, 20:55
- автор: tirarex
- просмотры: 31546
Как подключить блютуз модуль к автомобильному усилителю
В данной статьe мы рассмотрим, как подключить Bluetooth модуль к автомобильному усилителю. Этот процесс может быть полезен, если у вас нет встроенной функции Bluetooth в вашем yсилителе, но вы хотели бы иметь возможность подключать свои устройства по бeспроводному соединению.
Шаг 1⁚ Проверьте совместимость
Перед тем, как начать прoцесс подключения, убедитесь, что вaш автомобильный усилитель поддерживает функцию Bluetooth и может быть подключен к внешнемy модулю. Для этого обратитесь к инcтрукции или документации к вашему устройствy.
Шаг 2⁚ Приобретите Bluetooth модуль
Если ваш усилитель не поддерживает Bluetooth, вам потребуется дополнительное оборудование ⸺ Bluetooth модуль. Он позволит вам передавать аyдио-сигнал по беспpоводному соединению. Вы мoжете приобрести такой модуль в специализировaнных магазинаx или онлайн.
Шаг 3⁚ Установка модуля
Подключите Bluetooth модуль к вaшему усилителю cоглаcно инструкции по установке, которая обычно идет в комплекте с модулем. Обычно это требует подключения провoдов и установки модуля в определенное место.
Шаг 4⁚ Подключение Bluetooth модуля к уcтройствам
После того, как вы уcтановили Bluetooth модуль, следует подключить его к вашим устройствам ─ смартфону, планшету или другому устройству, котоpое будет передавать aудио сигнал. Включите Bluetooth на устройстве и найдите модуль в списке доступных устройств. Подключитeсь к нему, cледуя инструкциям на экране.
Шаг 5⁚ Проверка подключения
После успешного подключения, вы сможете проигрывать аудио сигнал с вашего устройства через Bluetooth модуль и автомобильный усилитель. Убедитесь, что звук воспроизводитcя через усилитель, а не встроенные динамики устройства.
Шаг 6⁚ Настройка параметров
В некоторых случаях вам может потребоваться настроить парамeтры подключения и нaстpойки звука через Bluetooth модуль и усилитель. Это может включать в себя настройку громкости, баланса и других аудио параметров.
Два способа настройки приемника Bluetooth
Но на самом деле есть два способа подключить приемник Bluetooth к домашнему кинотеатру. Что вы выберете, будет зависеть от того, как вы собираетесь его использовать. Это может определить необходимое вам оборудование. Итак, определите, какой метод вы используете в первую очередь, прежде чем начать делать покупки.
Отдельный канал (самый безопасный способ)
Самый безопасный способ настроить приемник Bluetooth – подключить его к аудиовходам собственного канала на приемнике. После того, как вы выбрали входной канал, подключите правый и левый каналы приемника Bluetooth к соответствующим входным каналам. с соответствующими кабелями.
Это позволит вам выбрать входной канал и воспроизводить музыку с любого устройства, которое может подключаться к Bluetooth. При проверке уровня звука подключитесь к Bluetooth, полностью убрав громкость вашего устройства. Начните играть музыку и увеличьте громкость до максимума, если она не слишком громкая.
Преимущество этого метода заключается в том, что звук проходит через систему обработки вашего домашнего кинотеатра. Это означает, что он будет управляться мастер-громкостью. Допустим, у вас вечеринка, на которой люди дерутся по Bluetooth. Вам не нужно беспокоиться о том, что кто-то разнесет всем барабанные перепонки своим полным бластом.
HT Bypass (лучший звук)
Некоторые аудио / видео или стереоресиверы имеют отдельный обходной канал HT (домашний кинотеатр). Это позволяет обойти стадию предусилителя и направить звук напрямую через усилитель мощности в левую и правую колонки и сабвуфер. Преимущество здесь также в том, что вы не получаете грязный кроссовер от центрального и задних динамиков.
Это рискованно, потому что ваше устройство не выполняет никакой обработки. Это означает, что ваш регулятор громкости полностью зависит от громкости самого звука. Поэтому, если вы случайно подключитесь к телефону на полной громкости, вы можете повредить динамики.
УСИЛИТЕЛЬ С МОДУЛЕМ BLUETOOTH НА 12В
После долгих экспериментов, пришло время показать усилитель ЗЧ, который был куплен на Али в готовом виде. Это стерео усилитель с модулем блютуз, что исключает необходимость тянуть к нему провода от ПК или телефона по всей комнате.
Называется он в интернет-магазине так: TDA7377 Стерео аудиоусилитель мощности с KRC-86В модулем Bluetooth и 12 В адаптером питания.
Характеристики комплекта
- аудио чип: TDA7377
- модуль Bluetooth: KRC-86B
- номинальная выходная мощность: 30 Вт + 30 Вт
- нагрузка импеданс: 4 – 8 Ом
- питание: 8 – 18 В (15 В предпочтительно)
- размер: 50 x 50 x 28 мм
Как известно, Bluetooth – это технология связи между устройствами, которая сегодня присутствует в большинстве электронных гаджетов, таких как сотовые телефоны, телевизоры и ноутбуки. Есть также USB-адаптеры Bluetooth, которые можно добавить к обычным компьютерам, если надо и от них передать беспроводной сигнал. А с помощью Bluetooth, в частности в этом УНЧ, можно воспроизводить звук без использования проводов, что делает прослушивание музыки гораздо более практичным.
Конечно можно спаять и свой самодельный усилитель, но их уже столько было собрано по ходу радиопрактики, что захотелось посмотреть на готовое, чтоб так сказать сравнить мастерство с китайскими джедаями:) В общем не удержался и купил его. В усилителе используется интегральная микросхема TDA7377, обычный усилитель НЧ, очень простой в сборке, с 4 независимыми выходами, но он используется в мостовом включении, получая 2 аудиоканала.
Этот УНЧ универсален, работает с напряжениями от 8 до 18 В, с током до 5 А при максимальной мощности. Согласно техническому описанию, при питании 14 В он может обеспечить мощность до 2 х 20 Вт.
Практика показало что это очень хороший модуль, не на что жаловаться, малый размер, хорошая мощность, без заметных шумов, без искажений, с хорошей точностью воспроизведения и сильными басами. Несмотря на использование 12 В, мощности достаточно для ПК, телевизора или в качестве портативного устройства с автономным питанием (для леса или дачи). Ну или чтоб ходить с Блютус караоке микрофоном.
↑ Рассмотрим модуль BlueTooth OVC3860
Итак, чего полезного нам может дать применение данного модуля?
1) Возможность прослушивать любой аудиоконтент на нашем приёмнике с ЛЮБОГО мобильного и не мобильного устройства, которое поддерживает технологию BlueTooth. Например, можно послушать аудиокнигу или, допустим, приходят друзья и предлагают просмотреть ролик на смартфоне, можно звук бросить по каналу BlueTooth на наше олд-радио.
2) Как правило, в старых приёмниках переключатель диапазонов имеет не менее двух положений, вот мы и задействуем второе (первое занято модулем ФМ).
3) Просто для общего развития и расширения кругозора!
Вот так он выглядит.
• Низкое энергопотребление. Модуль сконнектился с устройством: 15-20 мА. Модуль сконнектился и играет музыку: 50-70 мА. Модуль ушёл в спящий режим: Если модуль ни к чему не подключён, то через пять минут он уходит в режим энергосбережения (отключается) и чтобы снова вывести его в рабочий режим нужно его сбросить или передёрнуть питание. Потребление в этом режиме по даташиту несколько микроампер.
Поэтому, думаю, что можно применить даже аккумулятор на 2000 мА/ч, которого должно хватить надолго. Но я буду питать от блока питания.
• Модуль по габаритом достаточно мелкий 17х30 мм.
• Хорошее качество звука.
• Встроена зарядка аккумулятора.
• МБ можно встроить в любое ваше устройство. Главное организовать питание в диапазоне 3,6 – 4,2 Вольта.
• Кроме простого воспроизведения музыки, сам модуль может управлять некоторыми функциями телефона или плеера при воспроизведении: переключать/останавливать/запускать треки, изменять громкость, а также делать звонки. Достаточно допаять нужные элементы доп. обвязки к модулю.
Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.
Но мы пойдём более простым путём. И в нашем варианте подключим модуль следующим способом.
Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.
Шаг дорожек позволяет легко произвести пайку, желательно применить тонкие одножильные провода.
Итак, мы подаём на МБ плюс и минус питания, подключаем светодиод голубого цвета для индикации состояния модуля и три провода на выход. АОМ — это общий провод для подключения на выходе стереонаушников.
И вот здесь первый подводный камень. Долго ломал голову, пока в интернете не нашёл информацию. Даташит ничего мне не разъяснил. Дело в том, что минус на входе модуля и точка АОМ — это не одно и тоже.
Для того, чтобы пользоваться наушниками достаточно, подключаем и все работает, а вот при подключении на выход МБ усилителя мощности получается неприятность. Мы землю, общий минус питания, коротим на АОМ, тем самым блокируем МБ, он просто выключается и не хочет в таком состоянии работать.
Принцип понял случайно, запитав модуль от отдельного блока питания. Все заработало. Но и такой вариант нам не подходит.
Оказывается, есть два способа подключения нашего модуля.
Это применимо, если используем общий минус, питаем усилитель и модуль от одного блока питания.
Я в прошлой части статьи писал, что нам понадобится предварительный усилитель. Мы не будем делать что-то сложное с регулировками тембров, селектором каналов и пр. Нам нужно немного усилить как сигнал от модуля ФМ, так и от МБ, так как его выходная мощность тоже мала для нашего усилителя. Об этом пойдет речь в следующей части и поверьте, предварительный усилитель будет самым простым устройством всего проекта.
Мы будем использовать раздельное питание. Коммутацию модуля ФМ и МБ будем производить как по питанию, так и по сигнальным цепям. То есть в текущий момент будет работать только тот модуль, который включён, а второй при этом полностью обесточен.
Хочу пояснить, зачем я это сделал. Дело в том, что когда включён МБ, мигает его светодиод и мы видим в каком состоянии он в данный момент времени находиться. И если на нём будет питание в момент, когда будет работать радио, то светодиод мигает с большей частотой, что действует на нервы.
И ещё, писал выше, что если модуль ни к чему не подключён, то через пять минут он уходит в режим энергосбережения (отключается) и чтобы снова вывести его в рабочий режим нужно его сбросить или передёрнуть питание.
Теперь о работе самого модуля. Питание на МБ подано, его светодиод быстро мигает, включаем Блютуз на мобильном устройстве, коннектимся к устройству с именем «456» и паролем «0000» и модуль переходит в режим воспроизведения. Всё.
Радуемся проделанной работе, говорим себе, что мы звезды и чемпионы, готовим чашечку кофе, чтобы сделать небольшой перерыв для написания следующей части статьи.
В ней пойдёт речь о предварительном усилителе и питании, а также коммутации всех наших устройств; о еще одной проблеме МБ и как её обойти.
↑ P.S.
В моем варианте выход МБ подключён напрямую к усилителю. Сигнал с обоих каналов микшируется через резисторы 10 кОм и подаётся на вход предварительного усилителя (см. фото ниже).
На следующих фотографиях видно модуль предварительного усилителя, далее МПУ, с его блоком питания и местом для подключения и коммутации МБ.
