Электрофон сетевой транзисторный *Электроника Д1-012-стерео* с 1980 года выпускал Казанский завод радиокомпонентов. Электрофон высшего класса **Электроника-Д1-012-стерео** предназначен для воспроизведения моно или стерео пластинок, воспроизведения сигналов с магнитофона и тюнера. Электрофон собран на базе проигрывателя **Электроника Д1-011**. Он состоит из трёх блоков: электропроигрывателя с усилителем и 2-х АС 25AC-2. Электрофон имеет автоматическое и ручное управление, подстройку скорости; ручной микролифт, регулировку прижима звукоснимателя; регулируемый компенсатор скатывающей силы. Усилитель НЧ имеет плавную регулировку громкости и тембров; фиксированное уменьшение уровня громкости на 20 дБ; тонкомпенсацию; включение ФНЧ. Акустическое воспроизведение обеспечивается трёхполосными АС или стереотелефонами. Номинальная выходная мощность 2х20 Вт. Диапазон рабочих частот 20…20000 Гц. Коэффициент детонации 0,15%. Уровень фона -66 дБ. Потребляемая мощность 100 Вт. Размеры электрофона 490х425х190 мм. Вес 25 кг.
Характеристики Электроника Д1-012-стерео:
Диапазон воспроизводимых частот: 40 (-8 дБ) – 18000 Гц
Неравномерность АЧХ звукового давления в диапазоне частот 100 — 8000 Гц: ±4 дБ
Уровень характеристической чувствительности: 84 дБ
Электроника Д1-012
Характеристическая чувствительность: 0,32 Па/√Вт
Характеристика направленности АС:
Гармонические искажения АС на частотах:
1000 — 2000 Гц: 1,5%
Номинальное электрическое сопротивление: 4 Ом
Минимальное значение полного электрического сопротивления: 3,2 Ом
Предельная шумовая (паспортная) мощность: 35 Вт
Рекомендуемая мощность усилителя: 35 Вт
Габариты (ШхВхГ): 285х480х285 мм
Описание Электроника Д1-012-стерео

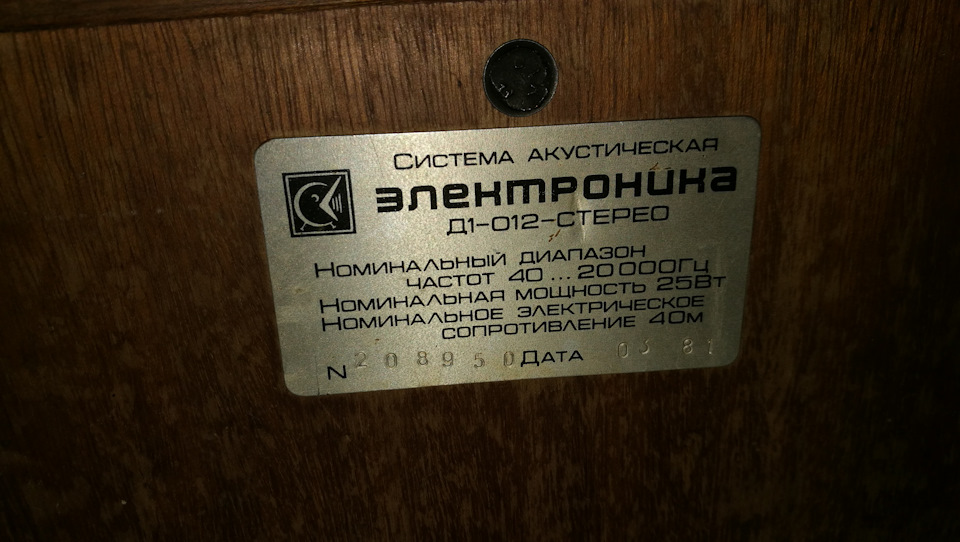

Акустическая система входила в состав электрофона “Электроника Д1-012-стерео”. Корпус АС выполнен в виде прямоугольного неразборного ящика из фанеры, фанерованной шпоном ценных пород дерева. Лицевая панель закрыта декоративной пластмассовой накладкой, которая одновременно является обрамлением для головок громкоговорителей. Все головки защищены металлическими сетками. Кроме того, на лицевой панели расположен шильдик с торговым наименованием АС и изображением формы АЧХ звукового давления. Головка СЧ с внутренней стороны отделена герметичным пластмассовым кожухом. Внутри корпуса на его задней стороне смонтированы электрические фильтры. Внутренний объем АС заполнен звукопоглощающий материалом.
47 комментариев: Электроника Д1-012-стерео
Константин пишет:
Будучи в высшем 0 классе на старте производства. За время жизни из за изменения требований и способов измерения в ГОСТ дважды менял статус скатившись до 3 класса хотя легко могла остаться в нем пережив смену СЧ и ВЧ динамиков на купольные и перестроив фильтр.
ВЧ с верхней границей в 25к дал бы новые показатели АЧХ и избавил от треска 3гд31 при мощности выше 40Вт.
Константин пишет:
Можно заменить 3гд31 на 10гдв2-16 изменив фильтр на Вариант 1 – перенос R3 на вход до конденсатора С5 и заменив C4 на 1мкф МБГО. Катушка L2 ее номинал и место без изменений.(самый простой вариант канаюший связку с любым 20гдс) Вариант 2 – замена(МЛТ 8 Ом) и перенос R3 на вход до конденсатора С5 и убрать C4(тупо провод). Катушка L2 0,8мгн место без изменений.(тупой вариант тоже канает но звук ……) Вариант 3 – замена(ПЭВ 8,2 Ом) и перенос R3 на вход до конденсатора С5 и заменив C4 на 1мкф МБГО. Катушка L2 0,25мгн место без изменений.(еще не проверял но многообещающе) Во всех схемах неизменный участник С5 на 1мкф.
Вадим пишет:
Константин, здравствуйте. По случаю достались колонки Электроника Д1-012-стерео. Извините, не совсем понял, как вернуть колонки в высший 0 класс. Не могли бы вы нарисовать схему, как на рисунки выше. Заранее спасибо.
Что такое МЛТ 8 Ом, и что на что менять?
Какой вариант был первоначальным по ГОСТу?
замена(ПЭВ 8,2 Ом) – на что менять?
Он предлагает перенести резистор в начало схемы ВЧ фильтра. Сейчас он стоит после схемы ВЧ фильтра.
Александр пишет:
Всем добрый день! Прошу совета. Имеется акустика Электроника Д1-012. Вместо штатных 25ГД-26Б(4ом) установил 35ГДН-1-8(8ом). В результате практически пропали “низа”. Какие необходимо внести изменения в фильтр что бы улучшить отдачу АС на НЧ?
Конечно, у них же сопротивление разное. Они не пропали, просто тише играть стали, в фильтре так же нужно делать изменения, чтобы подогнать под 8 Омный НЧ. Ищите 35ГДН на 4 Ома. Или перематывайте свой с 8 Ом на 4 Ома. Ну или вариант сделать АС под 8 Ом, но это полная замена фильтра и настройка по микрофону.
Константин пишет:
Если головка от БРЗ(Вега) то ничего мерить микрофоном не надо там резонанс ящика и частоты среза уже рассчитаны в 25АС309 8ом.
Необходимо увеличить емкость конденсаторов одним на 60мкф(импорт), или двумя по 30мкф, или добавить к тем что есть еще один на 20мкф. Убрать резистор R1(выкинуть) прямой провод выхода кондеров на контакт 2(общий). Заменить катушку L1 на новую номиналом 2,5мгн. Если у головки большая добротность например от МЧП”Микрон” L1 берем на 3,0 мгн. Два конденсатора по 30мкф, Номинал резистора R1 подбираем переменным (подстроечным) резистором под микрофон слушая генераторный шум. В обоих вариантах необходимо набрать емкость конденсаторов в 60мкф, менять индукционную катушку. У меня резистор R1 получался 3 ом(можно и млт если с ПЭВ напряженка), при 80мкф емкости и L1=2,5мгн.
Но это на 35гдн62-8 у которого дай бог резонанс в 50гц. В 25ас309 на большой громкости его кукожит поэтому были поменяны на пару 75гдн3-4 обычные с гнилым подвесом от Союз 50, с владельцем s50b.
Вега-101-стерео
Комплект первого класса, выпускавшийся Бердским радиозаводом с 1972 года. В состав системы входил проигрыватель грампластинок с автостопом на плавающем шасси, поддерживавший три скорости вращения – 33, 45 и 78 об/мин, а также акустические системы 10МАС-1. Номинальная выходная мощность составляла 2 х 6 Ватт, максимальная – 2 х 10 Ватт. Воспроизводимые источники сигнала переключались кнопками на верхней панели, на задней стенке был разъем для подключения головных телефонов. Общий вес электрофона вместе с акустическими системами составлял 25 килограммов. Розничная цена была 200 рублей.
Феникс-001-стерео
Комплект, производившийся с 1975 года на Львовском заводе телеграфной аппаратуры. Электрофон состоит из автоматического проигрывателя высшего класса с электронным управлением, стереофонического усилителя с шестиполосным эквалайзером и двух акустических систем типа 20АС-2. В каждой двухполосной колонке установлены два низкочастотных динамика 10ГД-30 и два высокочастотных ЗГД-31. Проигрыватель оснащался ММ-головкой ГЗМ-105 с алмазной иглой, он имел автостоп и возможность плавной подстройки скорости вращения. Поддерживались две скорости – 33,3 и 45 оборотов в минуту. Номинальная выходная мощность электрофона составляла 15 Ватт на канал, общий вес комплекта был 60 килограммов.
Колонки из детства Электроника Д1-012-Стерео
Давно не писал. Был в отпуске и руки не доходили никак. А поводов накопилось достаточно. И один из них в данном посте.

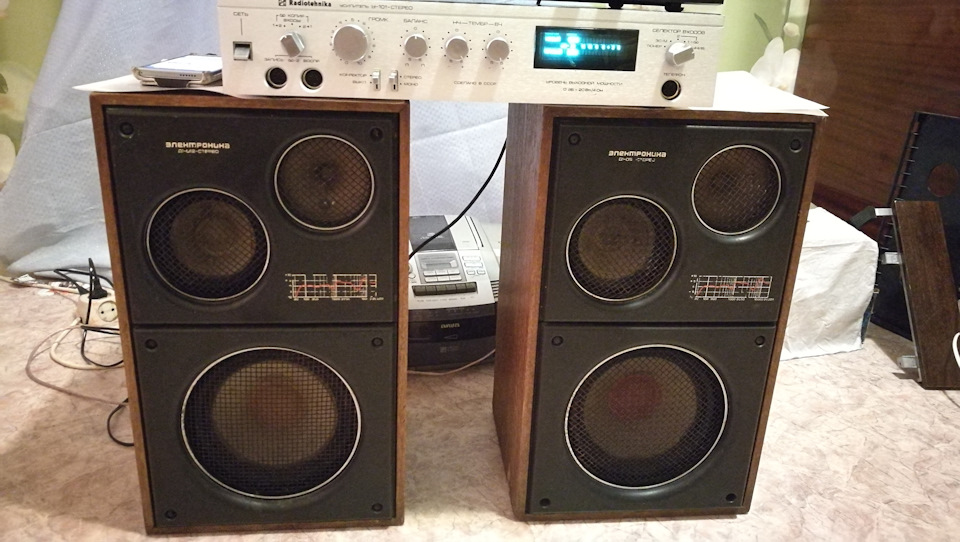

Достались мне колонки. Тоже советские. Но в этот раз Электроника. Эти колонки шли в комплекте с электрофоном сетевым транзисторным «Электроника Д1-012-стерео». Аппаратура высшего класса была. Вот их характеристики.
Диапазон воспроизводимых частот, Гц:
в условиях свободного полупространства 40-18 000
в условиях свободного поля 50-18 000
Неравномерность АЧХ звукового давления, дБ, в условиях свободного поля на нижней граничной частоте диапазона воспроизводимых частот относительно уровня среднего звукового давления –8
Неравномерность AЧХ звукового давления, дБ, в диапазоне частот 100… 8000 Гц относительно уровня среднего звукового давления ±4
Уровень характеристической чувствительности (характеристическая чувствительность), дБ (Па/√Вт) 84 (0,32)
Характеристики направленности АС, дБ, определяемые по отклонению АЧХ звукового давления, измеренных под углами 25 ±5° в горизонтальной плоскости и 7°+3-2 в вертикальной плоскости от АЧХ, измеренной по акустической оси АС 0°:
в вертикальной плоскости ±12
в горизонтальной плоскости ±7
Гармонические искажения АС, %, определяемые суммарный характеристическим коэффициентом гармоник, при уровне среднего звукового давления 90 дБ на частотах, Гц, не более:
250… 1000 2%
1000 …2000 1.5%
2000 … 6300 1%
Номинальное электрическое сопротивление (номинальное значение полного электрического сопротивления): 4Ом
Минимальное значение полного электрического сопротивления, 3,2Ом
Предельная шумовая (паспортная) мощность: 35Вт
Вид низкочастотного акустического оформления: Закрытый ящик
Масса не более: 14 кг
Габариты: 480х285х275 мм.
По электрической части все идеально. Звучат на все 100%. С косметикой надо повозиться: на грилях небольшой налёт ржавчины, корпуса со следами эксплуатации. Планирую ей в ближайшее время заняться.
В общем, неплохие полочники за небольшие деньги.
