Электродвигатель из автомобильного генератора своими руками

Содержание

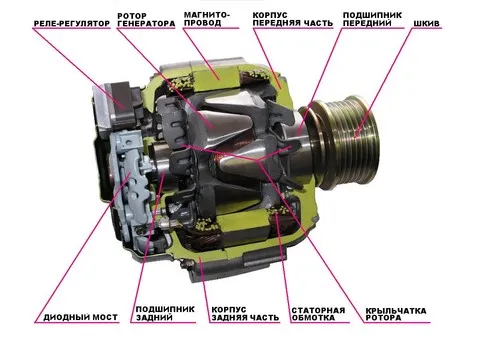

Автомобильный генератор благодаря особенностям конструкции обладает относительно небольшим размером и при этом имеет вполне существенную мощность. Это в свою очередь означает, что при должном желании и наличии соответствующих знаний его можно переделать в весьма неплохой и полезный в хозяйстве электродвигатель.

Разбираем тыл генератора. /Фото: youtube.com.

Первым делом необходимо избавить заднюю часть генератора от пластикового кожуха. Под ним находится трехфазный мост выпрямительных диодов, которые расположены на радиаторе. Там же расположен щеточный узел с контроллером регулировки выходного напряжения. Когда это будет сделано, откручивается также радиатор с диодами. Следом отпиливаем щетки контроллера.

Отсоединяем все части. /Фото: youtube.com.

Большинство генераторов построено по типу коллекторного двигателя и имеет 6 выводов, 3 обмотки на стартере. Нам необходимо последовательно соединить друг с другом все обмотки между собой. Как только это будет сделано, получим в свое распоряжение 12В трехфазовый двигатель 1.5 кВт.

Соединяем скрутки. /Фото: youtube.com.

Для того, чтобы им можно было управлять, рекомендуется использовать контроллер от велосипеда, который в оригинальном устройстве используется для взаимодействия с мотор-колесом. Приобрести такой можно в сети за сущие копейки. Напряжение может быть любым, рассчитано на работу не ниже 12В. Правда, мощность контроллера ни в коем случае не должна быть меньше уже упомянутых 1.5 кВт.

Собираем и можно использовать. /Фото: youtube.com.

Для того, чтобы запустить генератор как электродвигатель, на его коллектор необходимо сначала подать постоянное напряжение. Это означает, что на щеточный узел нужно будет установить в самом конце на то место, откуда он был снят ранее. После этого двигатель можно подключать, например, к аккумулятору.

Процесс создания во всех подробностях можно увидеть в видеоматериале ниже.

Видео:

В продолжение темы читайте про 5 возможностей батарейки , которая сгодится не только для пульта от телевизора.

Детали

Транзистор IRF3205 — 3 шт.
Диод 1N4007 — 6 шт.
Резисторы кОм — 3шт.; 4,7 кОм — 1 шт.
Переменный резистор 100 кОм.
Аккумулятор 18650

Как сделать мощный электродвигатель из генератора автомобиля, самодельный BLDC мотор

Схема контроллера крайне проста и напоминает трехфазный мультивибратор.

Возбуждение на ротор подается от аккумулятора 3,7 В. При помощи переменного резистора можно производить регулировку оборотов двигателя.

Схема, для наглядности, собирается навесным монтажом. Мосфеты установлены на радиатор через теплопроводящую диэлектрическую прокладку.

Как сделать из генератора мощный электродвигатель с низковольтным питанием

Далее, нужно немного доработать будущей электродвигатель. Удаляем колодку с выпрямительным блоком с генератора.

Припаиваем провод к общему проводу соединения катушек генератора.

Припаиваем провода к фазам и изолируем термоусадкой .

Припаиваем провода к щеткам коллектора ротора, далее к колодке с аккумулятором.

Устанавливаем аккумулятор в бокс, подаем питание от источника постоянного тока на схему 12-19 В. Движком переменного резистора регулируем обороты двигателя.

Максимальная скорость вращения более 7000 об/мин.

Вся «соль» данной переделки в том, что на выходе вы получаете мощный и высокооборотистый электродвигатель с низковольтным питанием. Ну а где его можно применить — решать как всегда вам.

Как сделать из автогенератора автономную электростанцию

Есть на нашей планете такие чудаки, которые любят слушать других чудаков, потом с криком «а чем я хуже?» начинать всем рассказывать про свои, конечно же, гениальные идеи даже не пытаясь вникать в процесс.

Особенно такие персонажи часто встречаются на просторах нашей Родины и как правило любят они технические вопросы…не понимают, но очень любят.

И вот один из таких самородков стал утверждать, что при помощи речки, водяного колеса и автомобильного генератора он построит себе автономную электростанцию, которая выдаст ему минимум 1кВт электричества!

Посмотрев на него с сочувствием, мол не всех война убила, многих только покалечила, попытался объяснить принцип работы автомобильного генератора, но не остановить бегущего бизона, поэтому начинающий Тэсла махнул на меня рукой, обвинил в некомпетентности и собрав по округе все палки, шланги и заняв денег скупил всю синюю изоленту в ближайшем хозмаге, после чего закрылся в секретной лаборатории творить и вытворять, продвигать, так сказать, отечественную энергетику на невиданный доселе уровень.

И вот настал день Х. Наш герой собрал всех неверующих и просто праздно шатающихся на первый пуск своей чудо машины. Странным было в этой презентации всё: и идея, и издающие странные звуки установка, и спадающие штаны изобретателя.

Устройство носило гордое название ПТ1 написанное на деревянном колесе белой водоэмульсионной краской трясущейся рукой гения и обозначало «Прорыв тысячелетия модель 1».

Гениальностью и незамысловатостью конструкция не поражала, скорее разочаровывала. Самой большой частью этой шайтан-машины было деревянное колесо с лопостями на треть погруженное в воду, на валу этого колеса был шкив, который через резинку от штанов изобретателя соединялся (или со слов творца передавал вращение) на шкив генератора, к которому при помощи проводов и синей изоленты была заботливо прикручена лампочка естественно неработающая.

Началась суета и танцы с бубнов вокруг установки сопровождаемые едкими и заслуженными комментариями в адрес изобретателя. После того как все остроты и шутки были высказанны молодое дарование признало свое фиаско.

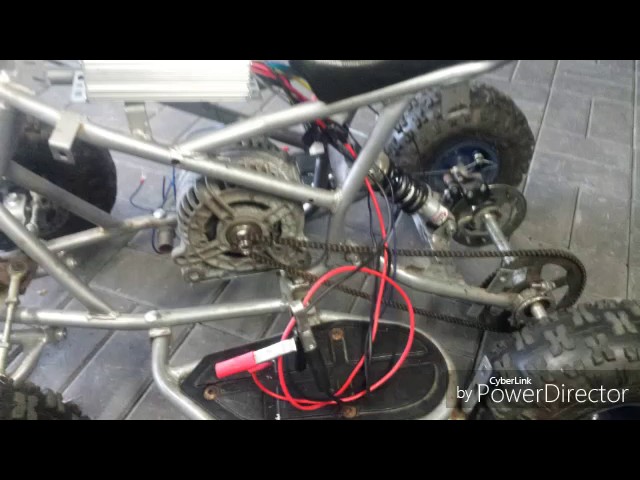

Мощный недорогой электровелосипед на базе автомобильного генератора своими руками

Андрей делится своим рецептом приготовления велосипеда на электрическом ходу из подручных материалов. И он не пошел простым путем, заказав готовый набор с электроколесом у китайцев, а сделал двигатель из старого генератора от Жигулей.

Однажды, еще будучи обычным деревенским школьником, в автомобильном журнале я увидел небольшую заметку о электровелосипеде, построенным каким-то иностранным энтузиастом, и который умел разгоняться до 40 км/ч и имел запас хода в 70 километров. После этой небольшой заметки я бросил безуспешные попытки завести старый двигатель от бензопилы Дружба и понял, что будущее наступило. На дворе было начало двухтысячных.

Потом была учеба в ВУЗе, и первая постоянная работа. Работа была не ахти какая, 4-хдневка сменялась трехдневкой, времени было много, а денег мало, и мысли потихоньку снова возвращались к идее построить электровелосипед. Интернет был мне не так доступен как сейчас, да и он, интернет, не был завален таким количеством информации по самодельному и не очень самодельному электротранспорту, не было такого количества всевозможных комплектующих. И в голове рождались сумасшедшие идеи и фантастические конструкции из болгарок, электрорубанков, стартеров… Помню даже была идея разместить на ободе неодимовые магниты, а на перьях с двух сторон от колеса электромагниты.

Невоплощенная мысль то забывалась, то разгоралась с новой силой, но потребовалось еще лет 10 для того, чтобы она начала превращаться в реальность.

Я не пошел стандартным для многих путем — купить готовый набор и установить его на велосипед. Во-первых, потому, что не готов был тратить значительные суммы на покупку комплекта, а во-вторых, это бы точно не удовлетворило жажды конструирования и созидания. Вообще, я изначально поставил цель построить велосипед мощностью под 1 кВт с бюджетом 10 000р. Вполне амбициозная цель.

Итак, на тот момент у меня уже был «горный» велосипед Forward Sporting 103, тяжелый, стальной, с зубастым протектором, он хорошо ехал по любому бездорожью, даже по булыжникам на обочине трассы, но очень плохо ездил по гладкому асфальту, издавая почти самолетное жужжание, нарастающее с ростом скорости, протектор покрышек очень быстро съедал накат. Но он верой и правдой служит уже больше 10 лет. Конечно, это идеальный вариант для электрификации).

Из одного полезного сайта про электротранспорт узнал, что автомобильный генератор, оказывается, прекрасно работает в режиме мотора с дешевыми китайскими контроллерами для мотор-колес. В гараже как раз валялся генератор на 80 ампер от вазовской классики. Карты сошлись, старая мечта вспыхнула с новой силой, и я понял, что пора!

Тут же с одного китайского интернет-магазина были заказаны:

Аккумуляторы 18650 – 2.6 а*ч, 40 шт
Плата балансировки и защиты – 1шт
Бессенсорный контроллер для электросамокатов на 1 квт номинальной мощности
Вольт-, ампер-, ваттметр с вынесенным шунтом
DC-DC преобразователь, умеющий делать из 60вольт 12

На местном базаре были куплены:

Трещотка (вместе с задней осью)
Цепь велосипедная
Звездочка на 10 зубов от веломотора F50

В гараже были найдены звездочка от велосипеда передняя – на 48 зубов, задняя на 22 зуба, куски прямоугольных труб, болты, гайки, провода, изолента и прочая мелочь.

Изначально было решено пожертвовать рекуперацией в пользу сохранения наката и легкого педального хода, считаю эту функцию более полезной в плане увеличения пробега. Передняя звездочка от советского велосипеда теперь стала задней звездой электробайка. Левый фривил не нашел, поэтому обычная правая трещетка была переделана на левое вращение – с помощью бормашинки и алмазной шарошки были переделаны посадочные места собачек, а сами собачки развернуты в другую сторону.

Корпус трещотки немного расточен для посадки на левую сторону колеса, туда, где барабан колеса выходит за пределы фланца. У многих велосипедов без дисковых тормозов там достаточно места для установки такого самодельного фривила. У 48 зубовой звездочки была отрезана педаль, и средняя часть была выпилена болгаркой. Звезда соединена с трещоткой винтами с гайками. Вся эта конструкция крепится к колесу как задняя звездочка любого бензодырчика – длинными болтами через спицы и резиновые прокладки, изнутри в межспицевое пространство колеса вставляются полушайбы и все сжимается, крепко обхватывая с двух сторон фланец колеса.

На вал генератора нужно установить звездочку на 10 зубов, для этого я приварил ее к гайке, которая раньше крепила шкив генератора. Гайка навинчивается на вал генератора, и сверлится насквозь вместе с валом и в получившееся отверстие вставляется длинный винт м6 с гайкой на конце.

Звездочки от веломотора пришлось немного обточить бормашиной – их зубья расчитаны на более широкую цепь.

Передаточного отношения 10/48 не хватит для резвого старта, будет чрезмерное потребление энергии, я это на тот момент уже прекрасно понимал. Требуется повысить передаточное число. Готового редуктора я не нашел, различные решения на основе редукторов дрелей/болгарок отмел сразу, хоть и мощности они передают сопоставимые, но эти мощности получаются за счет высоких оборотов, мне же требовалось передавать большой крутящий момент при сравнительно низких — до 3 тыс. в минуту – оборотах.

Поэтому было решено сделать промежуточный вал.

Изначально планируемая компоновка с мотором над задним колесом была отметена. Не хотелось терять возможность возить какой-нибудь багаж, ну или закрепить там детское кресло. Нужно было разместить все в треугольнике рамы. После многочисленных примерок была изготовлена рама для двигателя и промежуточного вала.

Промежуточный вал, изготовленный из строительной шпильки, вращается в двух подшипниках, и передает вращение с правой стороны рамы на левую. Звездочки крепятся так же как на валу мотора – они приварены к гайкам, зашплинтованным на валу винтами м6.

Общее передаточное число получилось 10.56. На этом с механической частью пожалуй все.

Батарея имеет конфигурацию 13S3P- 48 вольт и емкость 7.8а*ч, собрана из 39 банок 18650.
Банки спаяны паяльником 60 вт кратковременными касаниями. В процессе одна банка зашипела – то ли перегрел, то ли в газовый клапан попала паяльная кислота, благо акумов было 40 штук, а потребовалось 39.

Электрическая часть отличается от классического электровелосипеда необходимостью постоянного питания якоря генератора — ведь мой мотор, в отличие от готового мотор-колеса, не имеет постоянных магнитов. Задачу понижения батарейного напряжения до требуемого якорю, выполняет понижающий DC-DC преобразователь, который переваривает до 60 вольт входного и выдает регулируемое выходное напряжение.

В остальном ничего необычного – батарея, контроллер, ручка газа в виде переменного резистора даже пока без возврата в исходное положение)…. Китайский ваттметр с синей подсветкой в качестве бортового компьютера для контроля разряда батареи….

Но, несмотря на то, что это все больше похоже на самоходную бомбу, это поехало, и поехало весьма неплохо. С моим весом 75 кг в первую выездку удалось разогнаться до 37,7км/ч. Ускорение получилось весьма резвое, максималка тоже устраивает. Запас хода получился небольшой — в смешанном цикле с резвыми разгонами до максималки и ездой внатяг с небольшой скоростью вокруг гаража удалось выжать 10 км без помощи педалями, впрочем для батареи это был только первый цикл заряд – разряд. Ваттметр показал 350 с чем то ватт-часов, и напряжение 40 вольт в конце цикла.

Какие выявились недостатки? Ясно, что все провода надо собрать в жгуты, это пока еще только стенд для ходовых испытаний. Цепь в первичной передаче весьма шумит, требует натяжителя-успокоителя, но скорее всего буду переделывать на зубчатый ремень. Нужна ручка газа – в планах сделать в виде курка, с концевиком, запитывающим якорь только в момент нажатия. И целого отдельного исследования требует возможность регулирования мотора током якоря — это второй канал управления двигателем. Да, у моего двигателя нет постоянных магнитов, зато есть электромагнит, индукцию которого мы можем менять в широких пределах. Преимущество ли это? Не знаю. Ведь якорь требует дополнительной электрической мощности 30-50 вт. Зато, не меняя передаточного числа механической трансмиссии, мы можем менять характеристику мотора в широчайших пределах. Повышение тока на якоре снижает обороты, но повышает крутящий момент, понижение же — наоборот, повышает обороты, но понижает момент. Может быть, получится оптимально настроить его под свою конфигурацию «железа»? Или как вариант вывести регулятор на руль и получить этакую электронную коробку передач – на разгоне и на подъемах повышать тягу, а на прямых участках и больших скоростях повышать обороты, таким образом выжимая из своей конфигурации максимум. У кого есть мысли, как можно всесторонне исследовать эту тему? Сейчас думаю над методологией.

Немного о зарядном устройстве. Моя батарея требует зарядного напряжения 54 в при токе до 3 ампер. Для зарядки был приобретен регулируемый повышающий DC-DC преобразователь – вход от 12 до 50 вольт, выход от 12 до 60.

Ему на вход подается 12 вольт выпрямленного напряжения от блока питания для светодиодных лент. Этот блок питания может выдавать до 12 ампер. Все собрано в корпусе из фанеры, сделанном на самодельном лазерном резаке, снабжено регуляторами тока и напряжения и вольтамперметром. В корпусе установлены два кулера – один работает на вход, другой на выход воздуха, таким образом, наиболее горячие части (радиаторы) обоих электронных блоков постоянно обдуваются. Зарядное устройство используется также для периодической подзарядки автомобильного аккумулятора. Весьма полезная в хозяйстве вещь получилась!

Доволен ли я результатом – более чем! Ведь при таких характеристиках удалось получить работоспособный аппарат с неплохими характеристиками с бюджетом меньше 10 000р!

Подобной компоновки я нигде на просторах интернета не встречал. Но она дает возможность каждому самодельщику за совсем небольшие деньги получить вполне неплохой электротранспорт, превосходящий по характеристикам, как мне кажется, многие серийные образцы, прикоснуться к этому увлекательному и, безусловно, прогрессивному направлению развития техники, получить радость творчества и незабываемое ощущение от езды на электротяге…

Ну и

Как из автомобильного генератора сделать мотор

Насмотрелся я в инете, как народ автомобильные генераторы в BLDC моторы переделывает-прям красота. Думаю, дай-ка и я тоже переделаю, а потом из этого мотора самобеглую коляску сделаю. Купил на разборке генератор с Газели на 90А, заказал на Али блок управления 48В 45А для проведения испытаний.

Как из автомобильного генератора сделать мощный низковольтный двигатель

Главная » Авто самоделки » Переделка автомобильного генератора в мощный электродвигатель. Вернуться назад 80 1 2 3 4 5. Простой бензиновый генератор из доступных деталей своими руками.

По своей сути, автомобильный генератор практически не отличается от трехфазного асинхронного электродвигателя, за тем исключением, что в генераторе используется не короткозамкнутый ротор, а с обмоткой возбуждения. Переделать такой генератор в мощный и высокооборотистый электродвигатель не оставит труда. Контроллер для его управления можно сделать самому всего из 3 транзисторов, без применения микросхем. Возбуждение на ротор подается от аккумулятора 3,7 В. При помощи переменного резистора можно производить регулировку оборотов двигателя.

Логин или эл. Войти или Зарегистрироваться. Авторизация Логин или эл. Проверка возможностей автомобильного генератора в качестве электродвигателя. Робототехника, механика и привод.

Как сделать генератор переменного тока 220в своими руками в домашних условиях

Можно использовать какой-либо редуктор-мультипликатор, который может дать необходимое передаточное отношение.
Произвести перемотку имеющейся обмотки статора АТ-700 именно под малые обороты.
Можно сказать, что эти варианты помогут реально модернизировать прибор. Но, учитывая отзывы людей, которые уже имеют опыт в конструировании ветрогенератора, второй вариант является более приемлемым, если еще учитывать непосредственно вес генератора АТ-700, который равен 6 кг.
Если в процессе сборки домашнего ветрогенератора дополнить его редуктором, то вес возрастет практически в два раза. Этот момент является важным параметром для того, чтобы сконструировать ветряк. Поэтому в основном вес стремятся уменьшить.

Дополнительные комплектующие

Кроме самого генератора, который является основой для создания ветряка, еще необходимо иметь несколько деталей для комплектации:

Стоит обратить внимание на тот момент, что винт, который имеет три или две лопасти, по праву считается оптимальным вариантом для самодельной конструкции обычного классического ветрогенератора. Естественно, что бытовая конструкция ветрогенератора совсем не похожа на инженерную модель. В связи с этим, в основном для домашних конструкций ветрогенератора подбирают уже готовые винты.

Таким образом, можно взять за основу обычную крыльчатку от внешнего блока кондиционера либо от вентилятора автомобиля. Но, если человек ставит перед собой цель и у него есть желание создать инженерную модель, и следовать всем основным особенностям конструирования генераторов, то тогда придется самому соорудить и пропеллер ветрогенератора полностью.

Перед тем, как принять решение и собственноручно собрать, а затем установить ветрогенератор из автомобильного генератора, необходимо первоначально оценить существующие климатические условия участка, где будет произведен монтаж данной установки, и просчитать окупаемость этого проекта.

Рассмотрим основные моменты, которые необходимо учитывать при сборке ветрогенератора собственноручно.

Как самостоятельно собрать асинхронный генератор?

Обладая полученными знаниями, смекалкой и умением работать с информацией, можно своими руками собрать/переделать работоспособный генератор из двигателя. Для этого необходимо совершить точные действия следующей последовательности:

Вычисляется реальная (асинхронная) частота вращения двигателя, который планируется применить в качестве электрогенератора. Для определения оборотов на подключенном к сети агрегате можно использовать тахограф,
Определяется синхронная частота двигателя, которая одновременно будет асинхронной для генератора. Здесь учитывается величина скольжения (2-10%). Допустим, измерения показали скорость вращения на уровне 1450 об/мин. Требуемая частота работы электрогенератора будет составлять:

На этом можно и поставить точку, но если требуется напряжение однофазной сети 220В, то режим функционирования такого устройства потребует внедрения в приведенную ранее схему понижающего трансформатора.
