Автор решения делится опытом изготовления системы беспроводного включения дверного звонка своими руками с помощью модулей Мастер Кит.
После переезда в новую квартиру, первым делом решил установить звонок. Но эта задача оказалась непростой. Дело в том, что застройщик установил кнопку звонка только у входной двери, а у входной двери тамбура кнопки не было. Так как старый звонок был электромеханическим и включался по схеме через кнопку, для него требовалась прокладка дополнительного провода. Но попытка проложить в тамбуре провод увенчалась неудачей. Стены тамбура были сделаны из прочного бетона, и обычная дрель с функцией перфоратора просто отскакивала от стены. Дабы не тратить деньги на приобретения дорогостоящего профессионального инструмента, было принято решение, купить простой китайский беспроводной звонок. Плюс отсутствие лишних проводов на виду. Но это тоже оказалось непросто. Недорогие звонки имели плохое качество звука и банальный набор мелодий, которые надоест после первого месяца эксплуатации. В конце концов, удалось найти подходящий звонок с боле менее приятным звуком. Как ни странно, он был электромеханическим, только со встроенным беспроводным модулем. Все замечательно, но разочаровала цена данного звонка, он стоил 9000 рублей.
В итоге решили временно оставить свой старый добрый электромеханический звонок. На этом бы все и закончилось, но нехватка внешней кнопки у двери тамбура периодически давала о себе знать. Было решено сделать беспроводное включение звонка.
Для реализации проекта из ассортимента беспроводных модулей Мастер Кит было выбрано несколько устройств, работающих в диапазоне 433 МГц: MP324M, MP324M/передатчик, MP220V и MP246.
Думаю, сразу возникнет вопрос, для чего нужен датчик MP220V. Собственно все просто, разработчик данного датчика, заложил в него дополнительную возможность, а именно: с помощью простой манипуляции паяльником датчик превращается в компактный встраиваемый источник питания с током до 80 мА и напряжением 5В или 12В на выбор. По умолчанию модуль настроен на напряжение 5В. Так как места в корпусе звонка немного, то он и был выбран для питания приемника MP324M.
Но у каждой хорошей вещи есть свой недостаток, в данном случае это отсутствие гальванической развязки от сети. Поэтому при настройке необходимо соблюдать правила электробезопасности. А монтаж схемы производить только в обесточенном состоянии. Чтобы перевести данный модуль в режим источника питания необходимо с помощью паяльника перекинуть перемычки –V, RL и +V, RL в положение 1-2. В принципе, ничего не мешает использовать плату от 5В адаптера сотового телефона, если позволяет место.
Древняя микросхема может удивить! Музыкальный Звонок всего на одной Детали! Своими руками.
Для компактности переменный резистор силового модуля MP246 можно демонтировать. Установив вместо него перемычку из обычного монтажного провода или от вывода DIP резистора, что собственно было и сделано.
Для сборки схемы понадобится один DIP резистора номиналом 10-15 кОм и электролитический конденсатор номиналом 47 мкФ напряжением не ниже 6В. В принципе конденсатор можно исключить из схемы. Но длительность импульса, на выходе приемника MP324M, мне показалась большой, поэтому и была установлена данная цепочка. Уменьшая и увеличивая емкость конденсатора можно регулировать длительность импульса. Так как разные звонки имеют разную конструкцию, это может понадобиться при настройке звучания. Резистор установленный параллельно цепи, осуществляет разряд электролитического конденсатора, для возможности повторного срабатывания звонка.
После сборки схемы управления звонком подключите конструкцию к сети и зарегистрируйте приемник. Для регистрации нажмите кратковременно кнопку на приемнике, после чего нажимайте кнопки на передатчике, через несколько секунд произойдет сопряжение. Теперь при нажатии первой кнопки на передатчике должен срабатывать звонок. Таким образом, добавляем и проверяем второй пульт.
Фото компоновки модулей в звонке:
После проверки, корпус звонка закрывается и устанавливается на место:
Вы спросите, каким образом мы сможем питать собранное устройство. Ведь на линии подключении звонка напряжение появляется только при нажатии кнопки при вызове. На самом деле все просто, питание звонка мы обеспечим при модификации кнопки.

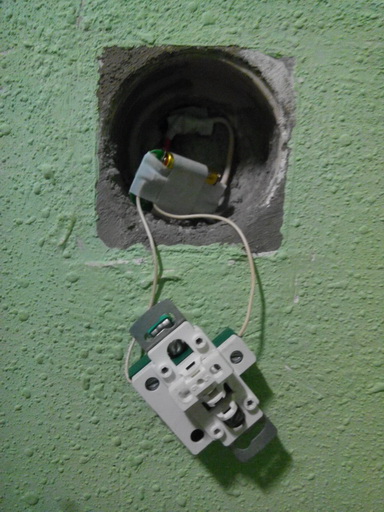

Для начала желательно обесточить участок цепи, где будем производить модификацию. Вынимаем кнопку из коробки и два штатных провода соединяем между собой изолирую их изолентой. Такое соединение даст нам постоянное питание 220В. Ток потребления, в режиме ожидания, составляет десятки микроампер. Поэтому постоянное включение никак не отразится на оплате электричества.
Теперь разбираем, передатчики и подпаиваем параллельно первым кнопкам два провода. Получившиеся выводы зачищаем и подключаем к контактам снятой кнопки. Для большей надежности передатчики можно обернуть одним слоем изоленты.
Схема подключения передатчиков к кнопкам вызова:
Теперь устанавливаем кнопку на место и проверяем работу звонка.
Таким же образом собираем вторую кнопку и фиксируем ее корпус на тамбурную дверь, например, на двухсторонний скотч. Хотя мне все таки удалось просверлить стену на небольшую глубину и зафиксировать на два небольших шурупа.
Ну, вот и все, можно пользоваться.
Если через пару лет перестанет работать одна из кнопок, не паникуйте, просто настало время заменить элементы питания. Передатчики питаются напряжением 12В от элемента 27А, который можно свободно приобрести в любом супермаркете. Думаю, с этим точно проблем не будет. В данной схеме элементы работают уже год. А так как звонком пользуемся не часто, то думаю, что в таком режиме проработают, как минимум, еще пару лет.
Работу устройства можно посмотреть на видео:
«Добрий день. Вас вітає…» (Делаем дверной звонок)
Итак, после установки вежливого света в прихожую, стал вопрос: а не повесить ли в конце концов дверной звонок? Как то исторически сложилось, что жили мы достаточно давно без оного и все устравало: гостей ожидаемых выходишь встречать, а случайные — все равно звонили на подъезде, чтобы открыл ворота (у нас дом с огороженной придомовой территорией). Но не все таки звонок решил повесить для соседей — а то не всегда могут достучаться.
И вот когда решение по звонку было принято, стал вопрос по выбору схемы. Не можно конечно купить готовый
но какой в этом интерес? 🙂
Монитроринг сайтов принес «улов» в виде нескольких вариантов:
— схемы на основе генераторов. Например такая- cxem.net/house/1-245.php, на основе любимой NE555.
И если бы стоял вопрос сделать подешевле, то я бы так и сделал, но … звук то не сильно интереснее покупного
— микроконроллерный звонок — geektimes.ru/post/258740/
Мегаинтересно, но умение подбирать ноты у меня не сильно лучше, чем, например, умение танцевать балет в оперном театре 🙂
— на основе микросхемы хранения звуковой информации — cxem.net/house/1-46.php Вроде как то что нужно, но купить такую микросхемку в единичном экземпляре не вышло.
И тут вспомнилось мне, что пара знакомых, независимо друг от друга, спрашивали меня о компактном проигрыватели МР3. ХМ, а почему бы и нет — давайте попробуеv
Описание платы проигрывателя

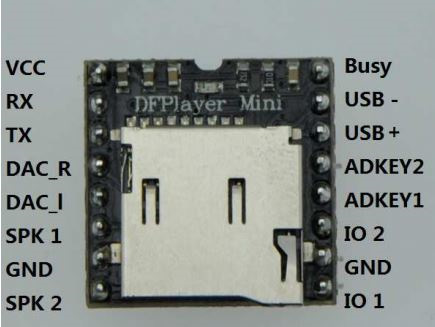

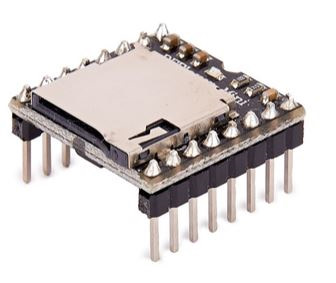

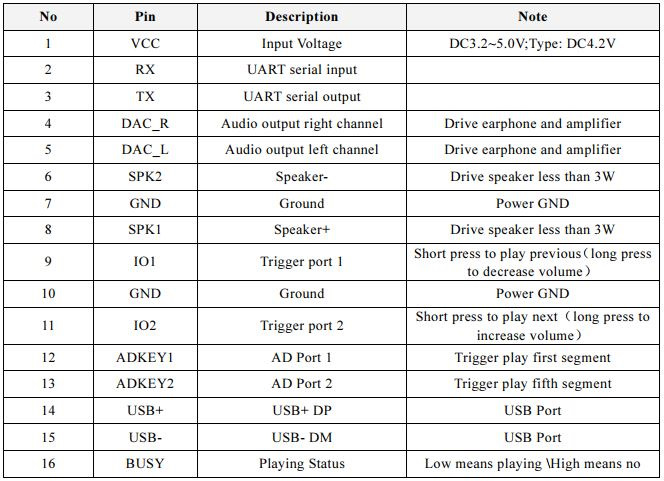

Встречайте — герой нашего рассказа DFPlayer Mini
Плата умеет воспроизводить МР3 файлы, записанные карту памяти microCD или USB -флешку, выдавая звук на внешний усилитель или через встроенный 3х ваттный усилитель на динамик. Управляется при помощи микроконтроллера, но предусмотрено и управление кнопками (как раз то что нам нужно).

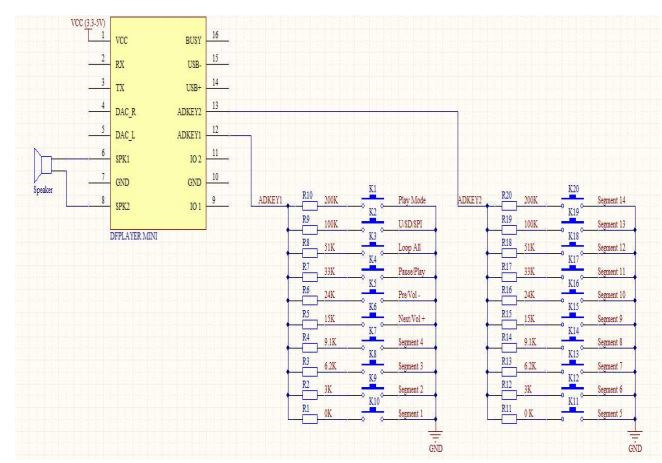

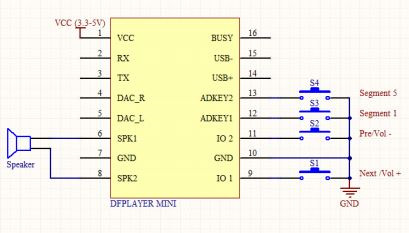

Подключить можно по стандартной схеме
НО
1) в этом случае плата будет проигрывать полностью звуковой сегмент, т.е. нельзя закинуть песню целиком (не ну может вам и нравится, что дверной звонок будет звонить при каждом нажатии 2-3 минуты), а нужно ее в каком то звуковом редакторе обрезать до нужной длины — ничего сложного, но лениво 🙂
2) совсем не порадовала потребляемая сила тока платы плеера — что при проигрывании, что в ждущем режиме, он потреблял 40 мА. Многовато, как для меня.
Поэтому возникла идея включать через таймер — при нажатии на кнопку звонка таймер срабатывает и подает питание на плату плеера в течении установленного времени.

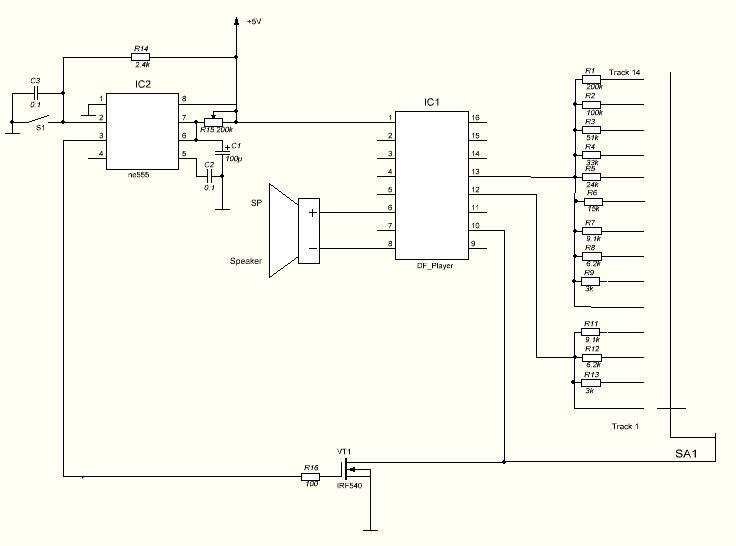

Электронная Схема
Схема представляет собой таймер, выполненный на NE555 с возможность регулировки времени срабатывания. Более подробно по таймеру тут — www.drive2.ru/b/453014734636058002/
Кроме того, схема позволяет выбирать любой из 14 записанных на карту памяти треков.
Конденсатор С3 предназначен для шунтирования длинных проводов к кнопке звонка. дабы они не «работали» антенной и ловили все электромагнитные колебания в доме.

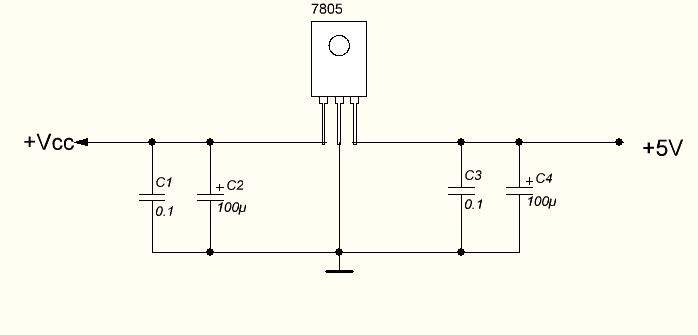

Питаться устройство может от любого 5В блока питания (например от старого мобильника), но так как у меня уже «живет» в прихожей 12 вольтовый БП вежливого света, то в схему добавлена 7805 с обвязкой, для «гашения» лишних 7В
Плата

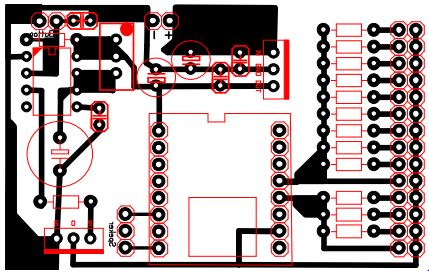

Плата разведена в Sprint Layout и изготовлена методом ЛУТ (лазерно утюжной технологии) на одностороннем фольгированном стеклотекстолите размером 65х40 мм^2
Cкачать разводку можно здесь — leman.cc.ua/bell.lay6
Сразу хочу немного о ЛУТ — для ее использования необходимо печатать разводку на термофлексной бумаге (или глянцевой журнальной) и потом переводить на стеклотекстолит утюгом. А что делать, если такой бумаги нет или нет возможности на ней распечатать? Поэксперементировав на досуге выяснил, что если все аккуратно делать, то можно использовать и обычную офисную — это сложнее, результат хуже, но в принципе можно. Результат на фото ниже
Как видно есть некоторые «перетравы», но вполне удовлетворительно.
Распаянная плата ниже
Сразу каюсь — лениво было ехать в магазин за недостающими резисторами, поэтому кое где видны совдеповские, а где — то и скрутка из двух.
Еще хотелось бы заметить, что встроенный усилитель имеет мощность 3 Ватта и если вы будете использовать динамики меньшей мощности, то возможно (правильнее сказать: «обязательно будет») их «запирание».
И хотя на плате есть электронная регулировка громкости и вроде как энергонезависимая память, помнящая последнее значение, доверия мне это не внушило, поэтому последовательно с динамиком был впаян балластный резистор. Величину его, если точно известны параметры «головки» можно рассчитать, можно подобрать экспериментально. У меня вот такой вот майларовый динамик — imrad.com.ua/ru/ld-sp-2808-dinamik-majlarovyj нормально заработал с 80 оммным сопротивлением.
Ну что, можно включать? Неа.
Еще нужно подготовить файлы.

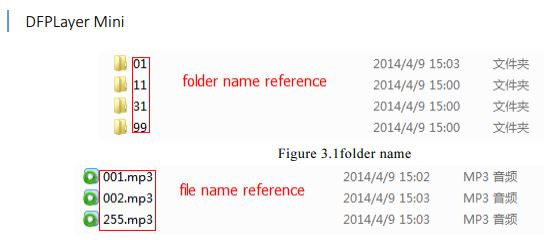

Особо принципиальной подготовки не требуется, но требование плеера в том, что имена папок и файлов на карте памяти должны состоять из цифр
Тут должен заметить, что у меня нормально выбираться треки, отличные от первого, не захотели. Как показали темы на радиолюбительских форумах — это частая проблема. Для звонка мне оказалось достаточно, чтобы стабильно играл первый трек.
(В дальнейшем разберусь и обновлю информацию по именам файлов и в чем глюк)
Ну что ж — включаем
(на звонок установлена песня Radio Hello польской группы Enej)

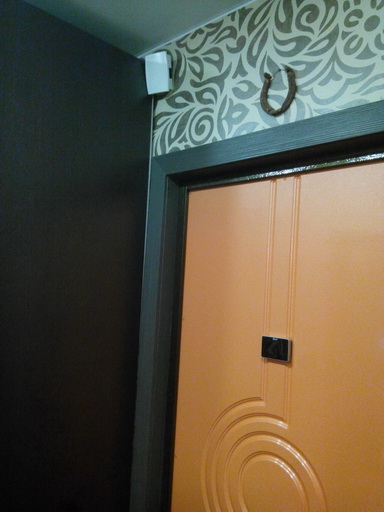

Можно ставить в корпус и вешать. (что уже вчера и проделано)
Звонок на дверь из старого мобильника
Старые кнопочные мобильные телефоны давно устарели и почти вышли из обращения. Однако, есть множество способов дать такому телефону вторую «жизнь», нежели отправлять его в утиль или на свалку. Один из таких способов, пустить это чудо 90-х годов в дело, мы сегодня и рассмотрим. Недавно мне притащили целый пакет старых и поломанных телефонов. На запчасти. Были в этой куче и современные смартфоны с умершими аккумуляторами, утопленные и разбитые, были и вполне рабочие кнопочные телефоны, от которых решили избавится лишь по причине, непрезентабельного нынче, их внешнего вида. И как раз, почти в это же время, «накрылся» мой дверной звонок, собранный мною собственноручно, и безупречно служивший долгие годы. Это обстоятельство и подтолкнуло меня к мысли; почему бы не приспособить старый рабочий телефон вместо входного дверного звонка. И потом – от такого звонка больше плюсов, чем от обычного: помимо удовольствия от сборки и последующего использования вещи сделанной своими руками, можно ставить звуки и мелодии на сигнал какие душа пожелает, громкость можно регулировать и так далее… Выбрав кнопочный телефон с музыкальным проигрывателем и мощными динамиками, я приступил к работе.
Понадобится
- Кнопочный телефон с мп3-проигрывателем.
- Паяльник (с флюсом и припоем).
- Медные провода.
- Отвёртки (плоская и крестовая).
- Секундный клей.
- Изоляция (изолента или термотрубки).
- Канцелярский нож.
- Ножницы.

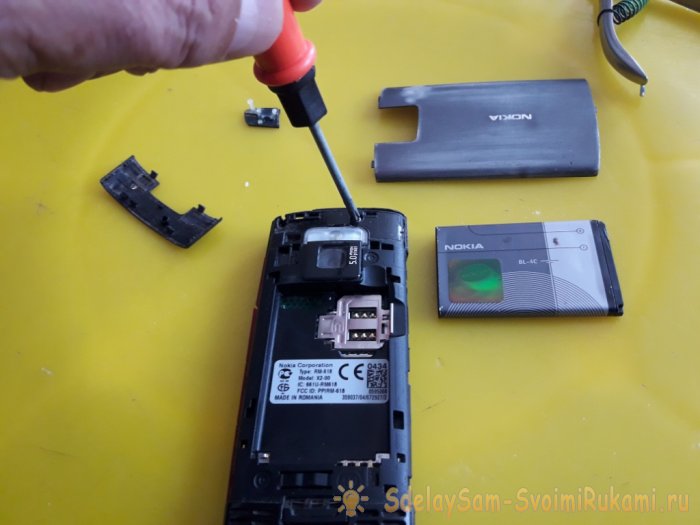

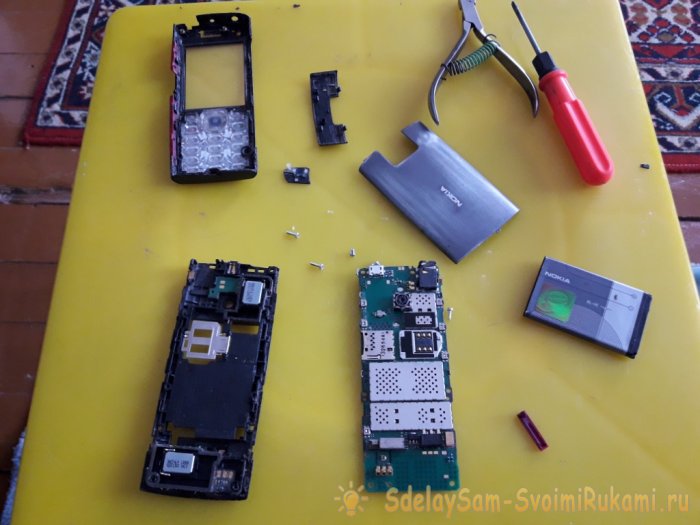

Итак, разбираем телефон. Вынимаем аккумулятор, отвинчиваем шурупы (если они имеются), и с помощью плоской отвёртки снимаем все части, скреплённые защёлками.

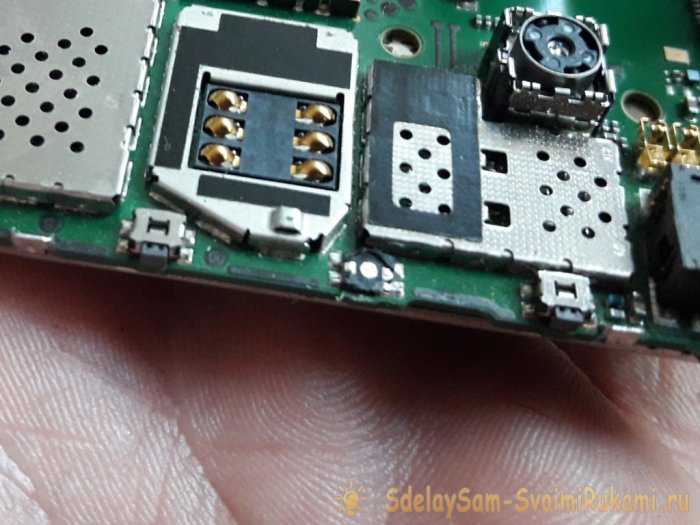

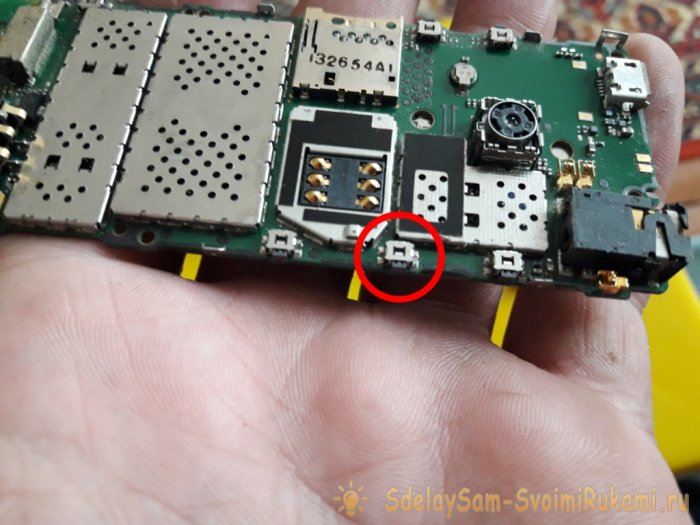

Теперь находим кнопку «play/pause» на том месте, где была панелька управления проигрывателем, и разбираем кнопку, чтоб она не мешала в дальнейшем припаять к её контактам тонкие проводки.

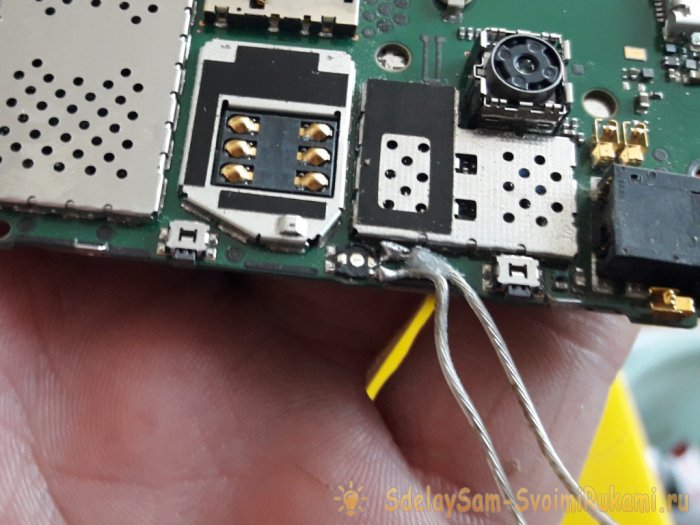

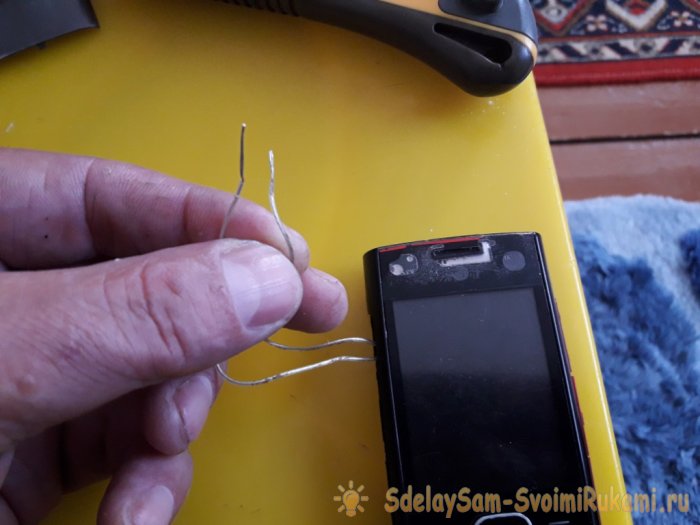

Припаиваем к контактам проводки.
Необходимо тут же их прихватить секундным клеем к основанию (к микросхеме), чтобы в дальнейшем не отвалились, потому как контакты маленькие и, соответственно, площадь пайки тоже. Работа довольно ювелирная и кропотливая, но от того и более интересная! Кстати; если не было в телефоне отдельных кнопок проигрывателя, можно использовать кнопку «ОК». Если всё прошло успешно – собираем всё обратно. Устанавливаем на место все составляющие и корпус, не забывая вывести наружу припаянные проводки.

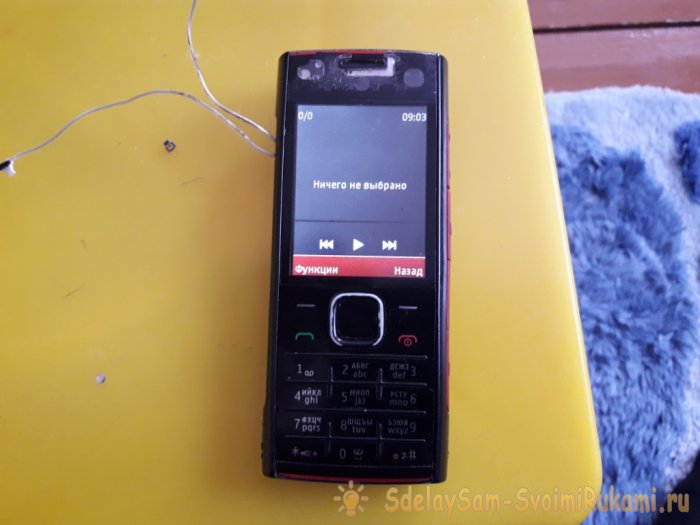

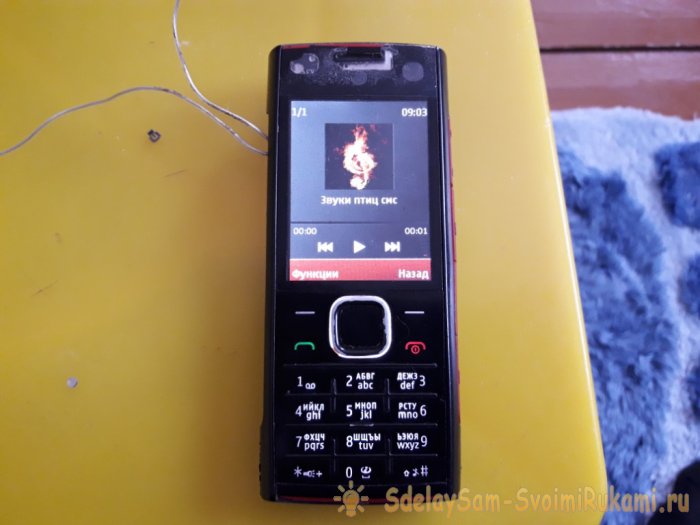

Теперь включаем телефон. Загружаем любой, нужный Вам звук, на сигнал (я, например, поставил птицу). Выбираем в меню проигрыватель.

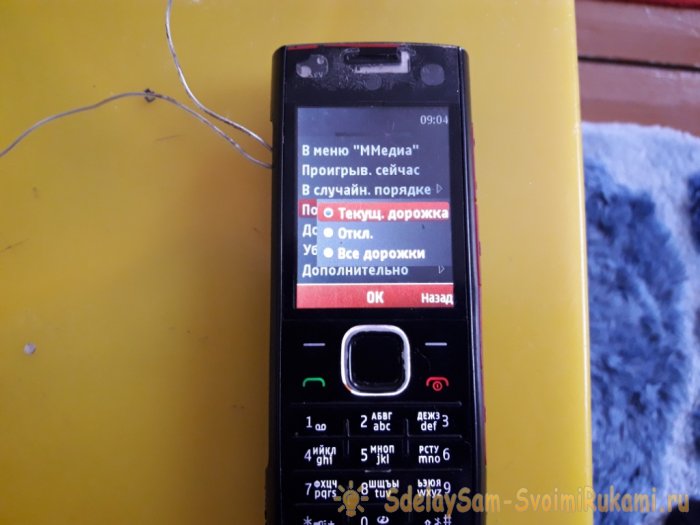

Незабываем отключить повтор мелодии (если он у Вас был включен), иначе при нажатии на кнопку звонка, он будет крутить её пока не сядет аккумулятор, ну или же кто-нибудь не выключит.

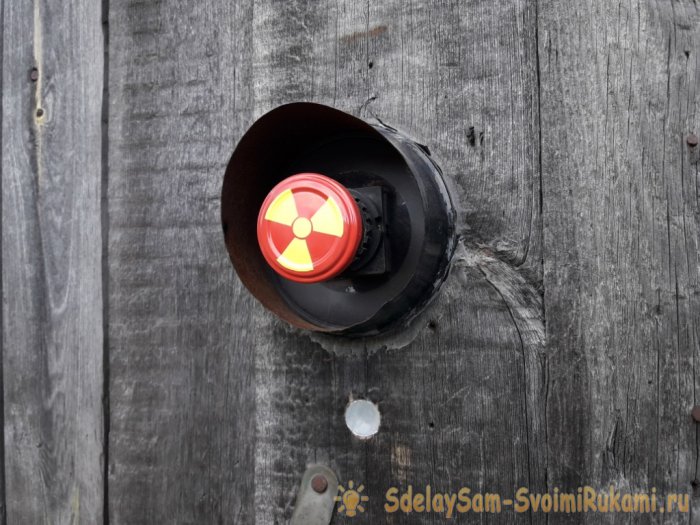

Далее, необходимо найти какой-нибудь замыкатель (кнопку), для выведенных проводов от проигрывателя.
Так же понадобится двойной провод необходимой длинны – от кнопки, которая будет снаружи, до телефона, находящегося дома. У меня проблема с кнопкой разрешилась сама-собой: я просто использовал старую, от старого сломанного звонка.

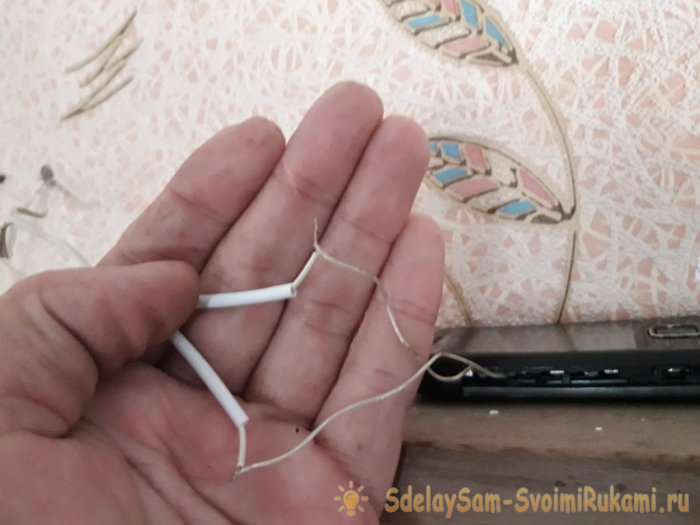

Итак, тянем провод от кнопки звонка до телефона, соединяем с торчащими из телефона контактами проигрывателя, изолируем.

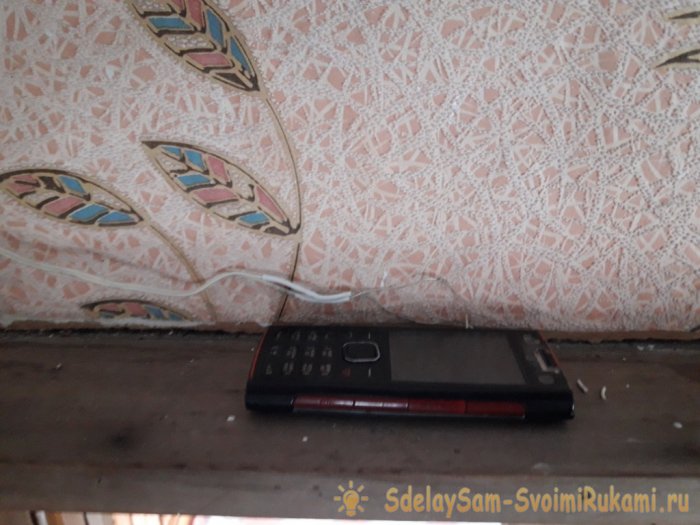

Устанавливаем его так, чтобы он не упал. Вот и всё. Готово. Можно пользоваться.
ЗВОНОК ДЛЯ ДВЕРИ СВОИМИ РУКАМИ
Приветствую читателей и почитателей сайта Радиосхемы! Сегодня хочу вам рассказать о собранном довольно давно радиоэлектронном устройстве – электронном звонке, имитирующем соловьиные трели.
Схема звонка для двери
- Совсем простая схема дверного звонка для начинающих.
- Дверной звонок с записью любой мелодии или голоса.
Звонок собран на советских логических микросхемах, содержит минимум деталей, не нуждается в настройке и поэтому рекомендован к повторению начинающими радиолюбителями, особенно теми, кто пока не дружит с контроллерами. Печатная плата в формате LAY находится в архиве – это упростит вам его сборку.
В качестве источника питания выбран малогабаритный понижающий трансформатор. Напряжение питания устройства может составлять от пяти до двенадцати вольт. Корпус прибора изготовлен из пластика от старого телевизора, напилен на куски нужного размера и спаян при помощи паяльника, затем обработан наждачной бумагой. При спаивании пластика выделяются вредные вещества, поэтому необходимо эту процедуру производить в хорошо проветриваемом помещении или на открытом воздухе.
В качестве звукоизлучателя применён малогабаритный динамик от китайского радиоприёмника. Для усиления звука прямо на плату был закреплён дополнительный транзистор КТ603 (можно заменить любым подходящим структуры n-p-n). Звонок подсоединяется к сети 220 вольт через штатную кнопку.
Внимание! При подсоединении к сети выключите главный рубильник в квартире (обесточьте сеть), во избежание поражения электрическим током!
Микросхемы эти очень распространённые и выпаять их можно из старой СССР-овской электроники. В крайнем случае купить за копейки. Звонок висит на стене уже несколько лет и трудится по сей день, радуя слух домочадцев. С вами был Тёмыч (Артём Богатырь), до новых встреч на страницах сайта Радиосхемы!
Самодельный звонок на базе абонентского громкоговорителя
Предлагаемое устройство выполнено на базе обычного трансляционного громкоговорителя, содержит минимум деталей и способно подать достаточно сильный звуковой сигнал, ведь излучатель — динамик. Питание такого звонка осуществляется от автономного низковольтного источника (батарейки). Устройство не потребляет энергии в режиме ожидания и абсолютно безопасно.
Рис.1. Принципиальная электрическая схема самодельного звонка на базе абонентского громкоговорителя.
Ввиду малого количества деталей нет смысла изготавливать печатную плату. Монтаж выполняется навесным способом. В качестве опор при пайке используются выводы динамика, трансформатора, 68-килоомного потенциометра.
Регулятор громкости базового громкоговорителя — R1 на принципиальной электрической схеме выполняет функцию регулятора высоты тона генерируемого сигнала, которая устанавливается по желанию. Выключатель (тумблер, кнопка или иной контактный соединитель) размещается в удобном месте у входа в подъезд, секции на этаже или входной двери квартиры.
В качестве транзистора VT1 подойдёт любой из числа маломощных германиевых МП39 — МП42. Столь же некритичен выбор резистора R2, подойдут самые что ни на есть распространенные ВС, МЛТ, УЛМ с номинальной мощностью 0,125 Вт и более. Конденсатор — любого типа. Элементы R1, Т1 и ВА1 — от трансляционного громкоговорителя.
Случается, что правильно собранный звонок при подключении питания не работает. Тогда следует поменять местами концы одной из обмоток трансформатора Т1. Однако отсутствие генерации на звуковой частоте может быть и следствием некондиционности транзистора VT1. В таком случае придется заменить его другим, имеющим больший коэффициент усиления.
Если диапазон перестройки высоты тона потенциометром R1 не устраивает, то его легко изменить подбором емкости конденсатора С1. Но звучание данного звонка зависит и от напряжения питания. По изменению высоты тона звонка можно также судить и о степени разряженности источника питания и своевременно менять подсевший гальванический элемент или батарею. Только не следует забывать при этом о соблюдении полярности, ведь транзистор не терпит переполюсовок.
Универсальный дверной звонок
Предлагаю вашему вниманию универсальный и в тоже время простой, но очень полезный дверной звонок.
Звонок состоит из четырех функциональных узлов: блок питания, таймера, 2-х канального усилителя и автомобильного модулятора с Flash-накопителем. Первые три блока особенностей не имеют и могут быть выполнены по любой из известных схем.
Автомобильные модуляторы помимо цен и внешнего вида отличаются внутренней схемотехникой, и не все имеют выход воспроизводимого сигнала. У модуляторов, как правило у всех, есть вход для подачи низкочастотного сигнала, и лишь у некоторых вход является и выходом, как правило у самых простых и дешевых. В моем случае применен самый дешевый модулятор китайского производства (стоимостью около 10$).
Универсальность звонка в том, что на Flash-накопитель можно записать любую мелодию, либо, как это сделал я, в одном канале записал звуковой сигнал с китайского звонка, который до этого стоял у меня, а во втором канале – с задержкой в пару секунд лай кавказкой овчарки и фразой между лаем «Кто там, 5 секунд собачий лай, подождите, сейчас открою». Басистый лай ассоциируется с большой собакой и напрочь отбивает желание воров лезть в квартиру. Так же, желание отбивает и голос хозяина, говорящий между лаем. То есть звонок способствует эффекту присутствия хозяев в доме.
Как один из вариантов предлагаю схему своего звонка.
На транзисторах Т1 и Т2 собран таймер, С1 и R1 – времязадающая цепь. Реле К1 контактами К1.1 разряжает времязадающий конденсатор С2 в дежурном режиме, контакты К1.2, при включении звонка кнопкой S2, замыкаются, тем самым оставляя звонок включенным после опускания кнопки S2. После установленной выдержке реле К1 отключается, возвращая звонок в дежурный режим.
На микросхеме DA2 выполнен 2-х канальный усилитель мощности по стандартной схеме включения.
Кнопка SB1 служит для останова проигрывания мелодии и возвращения звонка в исходное, выключенное состояние. Кнопка SB2 – звонковая кнопка. Резистор R1 – настройка выдержки таймера. J1 самодельный стакан, имитирующий автомобильный прикуриватель, выполненный из куска жести и текстолита. J2 стандартный разъем используемый для подключения наушников.
Один из динамиков монтируется в футляре вместе с устройством, второй устанавливается, в случае двух дверей, между дверей, либо, если дверь одна – непосредственно около двери.
Налаживание сводится к настройке громкости усилителей резисторами R3 и R4, и выдержке времени таймера резистором R1 под выбранную мелодию звонка.
Главный недостаток звонка — это обиды не предупрежденных родственников, простоявших у двери значительное время.
Доработка
Данный звонок можно использовать совместно с имеющимся звонком. Или дополнить любым примитивным звонком на напряжение 220 В (это можгут быть трели соловья, БИМ-БОМ или старинный жужжащий звонок).
Доработка позволит напрочь исключить мысли о том, что за дверью гавкает автомат, а не живая собака. Так же по количеству нажатий на звонковую кнопку можно судить о том, кто пришел к вам в гости, свой (2-3 раза нажали) или чужой (1 звонок).
Доработка заключается в добавлении дополнительного реле К2 на 220 В с двумя перекидными или нормально разомкнутыми контактами.
Звонковая кнопка S2 теперь будет включать обмотку реле К2. В свою очередь, реле контактами К2.1 будет включать дополнительный звонок Bell, контакты К2.2 будут заменять звонковую кнопку в основной схеме, замыкая контакты реле К1.2.
Ссылки
- Топология печатных плат в формате Sprint Layout.
- Схемы в формате sPlan
