Автор Дмитрий Бородин На чтение 16 мин Просмотров 28 Обновлено 06.02.2024

Содержание

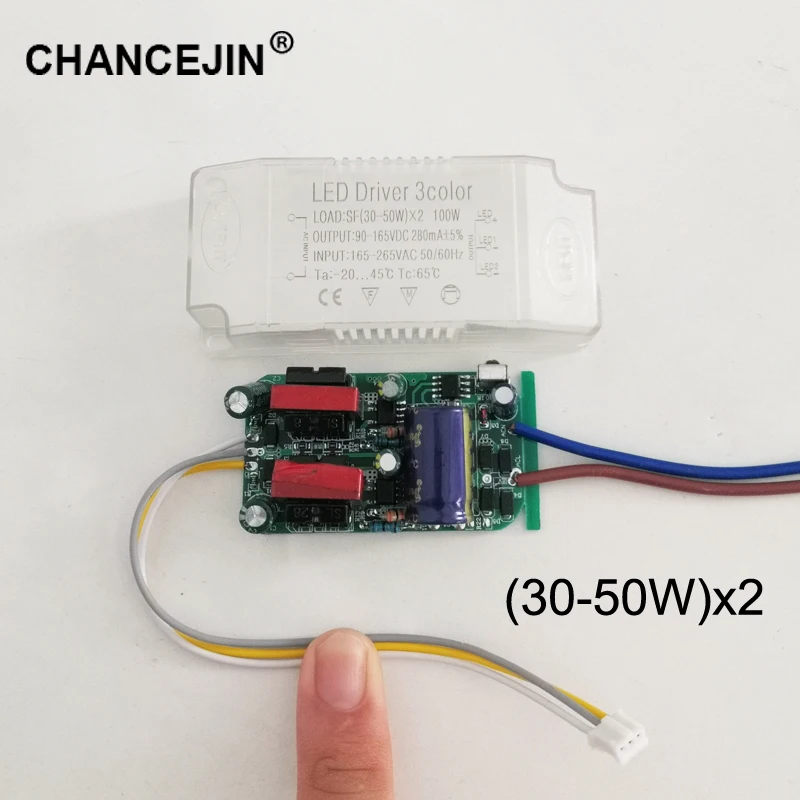

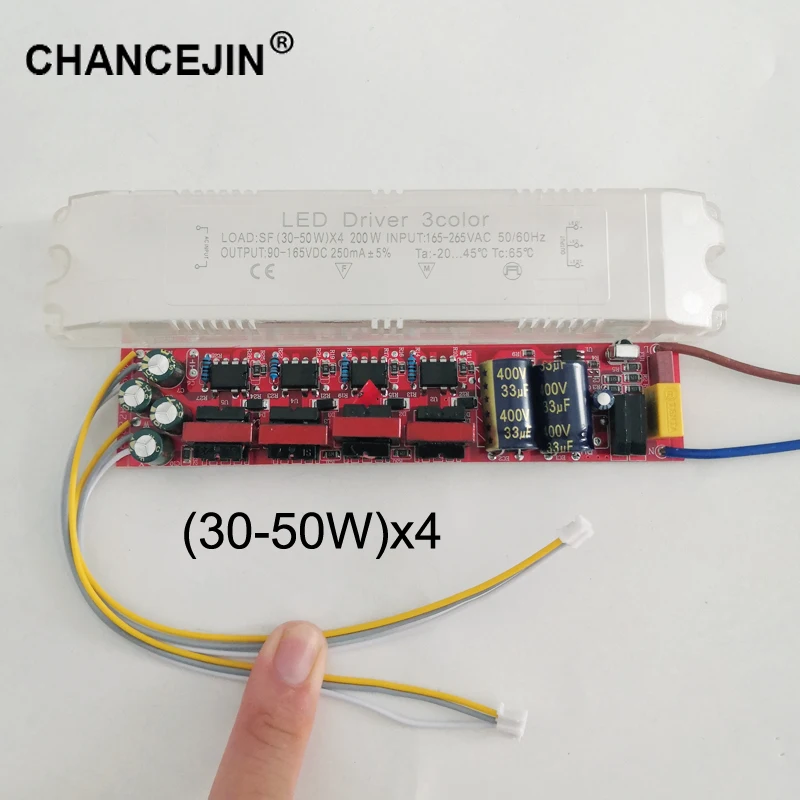

Бренд CHANCEJIN Номер модели (30-50W)x2 (30-50W)x4 (40-60W)x4 Гарантия 1 year Входной Сигнал 165-265VAC 50/60Hz Тип штекера Нет Сертификация Обязательный сертификат КНР / Европейский сертификат соответствия Материал PC+PCBA Вес, кг 0.14kg Выходное напряжение 90-165VDC 120-200VDC Выходной Сигнал 90-165V 120-200V 250mA Входное напряжение 165-265VAC Тип товара Трансформатор освещения

Драйверы для светодиодных светильников

Отмечено: Прочее свернуть

Прочее: Драйверы для светодиодов

0 1900 3700 32000 2300000
Скидки и Акции
Производитель

Тип цоколя

Как подобрать блок питания для светодиодной люстры

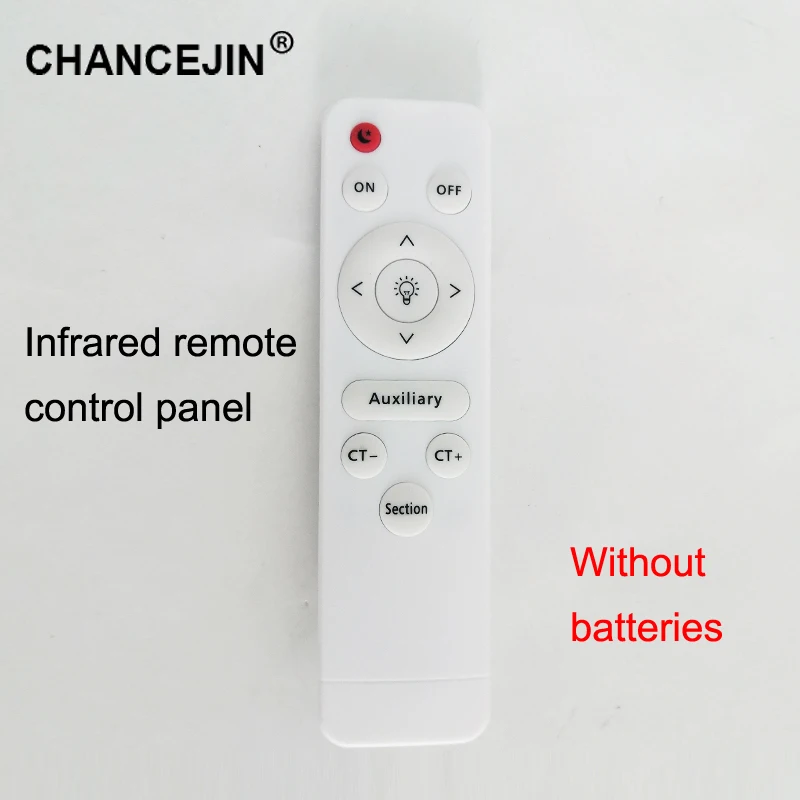

2,4G интеллигентая(ый) Светодиодный драйвер пульт дистанционного управления блоком питания Диммируемый цвет переменчивый трансформатор подключаться к светодиодный лента вход 170-265V»/>
Ремонт китайской люстры с пультом управления
Здравствуйте, драйвовцы.
Захотелось поделиться своим опытом в ремонте китайских люстр. Читал здесь записи других участников по этой теме и решил добавить свою.
Симптомы были следующие: люстра перестала работать в некоторых режимах включения. Чуть позже вообще перестала включаться с пульта управления. Пришлось пользоваться выключателем, чтобы её включать. Ну и в завершение всего люстра при включении начинала перебирать все режимы (а их 10 в различных вариациях), пока после раз -дцати не замирала на каком-то одном. Это стало последней каплей.
Так как все режимы рабочие, раз они включаются, хоть и не фиксируются, подозрение пало на блок управления люстрой.
В данной люстре стоит вот такой модуль
Фото взято из интернета. Заказывать подобный блок не очень-то хотелось, а вдруг не в нём дело…Поэтому решил всё таки попытаться своими силами решить данный вопрос.
Внутри всё выглядит так:
Синие — это реле включения режимов: малый круг, средний круг, большой круг и светодиодная подсветка. Они успешно щёлкают. Справа плата YDK-30 — это радиомодуль, на котором видно подстроечный резистор.
Визуальный осмотр не дал результатов: все компоненты целые на вид. Диоды внизу показались какими-то подгоревшими, но после прозвонки мультиметром они оказались целыми.
Симптомы указывали на неисправность конденсаторов, так как режимы включения не фиксировались, а через несколько циклов включения всё работало. Да и записи других участников подтверждали это предположение.
В магазине радиодеталей закупил конденсаторы: 2 мкф 400В (взамен 1.7 мкф 275В), 0,22 мкф 275В (взамен 0,1 мкф 275В), 470 мкф 10В и 220 мкф 25В. И ещё батарейку в пульт. За всё вышло 180р.
Ну а далее начал менять по очереди. Сначала заменил самый большой на 1,7 мкф.
Так как в магазине радиодеталей не было такого же номинала по ёмкости, то взял какой есть на 2 мкф.
После замены люстра начала включаться без постоянного переключения режимов, но не все режимы включались и при включении светодиодной подсветки снова начиналось переключение режимов. Также пульт управления работал только вблизи антенны — 20 см примерно.
После замены конденсатора 0,1 мкф никаких изменений не произошло.
К слову сказать, оба эти конденсатора при проверке не показали своего номинала, их ёмкость была ниже.
Далее пришёл черёд заменить конденсатор 220 мкф.
И вот он — момент истины! Люстра ожила и все режимы начали исправно работать. Радости жены, которая мучилась с этой люстрой последние пару месяцев, не было предела.
Можно было ещё заменить оставшиеся два конденсатора на 470 мкф, но на печатной плате, где они стоят довольно плотная пайка с другими элементами и я не решился лезть туда своими дрожащими руками и большим паяльником.
При сборке блока управления выяснилось, что конденсатор на 2 мкф не влезает в корпус, так как был раза в 1,5 больше предыдущего и его пришлось вывести наружу. Но там наверху всё равно не видно 🙂
В итоге, самое сложное в этом процессе было снятие и установка люстры обратно, так как она по размерам достаточно большая, а весь ремонт занял около двух часов.
Надеюсь эта запись будет полезна. Всем спасибо!
Драйверы для светильников feron
Драйверы для светильников feron представляют собой источник стабилизированного тока для одного или нескольких светодиодов. Адаптер позволяет обеспечить надежную работу светодиодов, обеспечивает регулировку силы тока, выбирает яркость света. В онлайн-магазине вы сможете оригинальные Драйверы для светильников купить по невысокой цене. Для работы осветительного прибора используется драйвер, обеспечивающий стабильность, постоянный ток. При выборе устройства следует учитывать параметры, мощность и напряжение. Также следует учитывать эффективность устройства, надежность, соответствие требованиям безопасности. Эффективность устройства должна быть достаточной для снижения расходов электроэнергии.
Драйверы в светодиодных лампах дают возможность обеспечить электрический ток на нагрузку. На сайте вы сможете заказать качественные Драйверы для светильников цена устройства низкая. Драйверы соответствуют установленным стандартам и требованиям. Так как яркость свечения светодиода зависит от силы проходящего через него электрического тока, чтобы обеспечить максимально равномерное свечение необходимо обеспечить стабильный ток.
Драйвер для осветительных приборов, светодиодных лент, линеек — это важный элемент, который позволяет обеспечить долговечную работу, яркость, эффективность, долгий срок службы светодиодных приборов. Драйвер — это универсальное электронное устройство, основные выходные параметры устройства — постоянный ток и напряжение. Устройство применяется для питания различных осветительных приборов, модулей, светодиодов. На Драйверы для светильников специализированный магазин feron выдает паспорта, необходимые технические документы. Производитель дает гарантии качества на представленные драйверы.
Основная функция устройства — стабилизация тока, который проходит через осветительный прибор. Данный параметр должен соответствовать паспортным данным, который указан для определенного типа светодиодов. Это дает возможность обеспечить защиту от преждевременного износа, перегорания лампы. Драйверы изготавливаются из качественных материалов. В каталоге интернет-магазина можно купить надежные Драйверы для светильников в Москве хорошего качества по приемлемой цене. Драйверы устанавливаются в различных устройствах для того, чтобы обеспечить работоспособность установленного оборудования. На сайте можно ознакомиться с описанием, характеристиками, параметрами представленных устройств.
Схемы люстр и светильников с дистанционным управлением
В статье «Как подключить люстру» подробно рассмотрены варианты подключения люстры без дистанционного управления к электропроводке.

Питающее напряжение с распределительной коробки электропроводки, с учетом цветовой маркировки проводов, подается через выключатель на клеммную колодку люстры. Если нажать клавишу выключателя, в нем провода замкнутся и лампочки засветятся.

В настоящее время большой популярностью пользуются люстры с дистанционным управлением. Они жизненно необходимы для людей с ограниченными возможностями просто для комфорта.
Для превращения простой люстры в люстру с дистанционным управлением, достаточно отсоединить от клеммной колодки провода, идущие на лампочки. К клеммной колодке подключить контроллер, а к его выходу провода, идущие на лампочки, как показано на схеме.
При нажатии на кнопку пульта радиосигнал принимается антенной контроллера, и замыкаются или размыкаются контакты установленного в нем реле. Лампочка загорается или гаснет.
Такой контроллер с дистанционным управлением можно установить в любую люстру. Контроллер универсальный и отличается только мощностью подключаемой нагрузки и числом каналов управления. Его можно установить, например, для дистанционного управления воротами на территории или гаража, открытия шлагбаума и любого другого исполнительного устройства.

Контроллеры выпускаются с возможностью управления до семи каналами. Поэтому если раньше приходилось устанавливать двухклавишный выключатель, то с помощью контроллера можно независимо управлять режимом работы нескольких групп ламп.
На схеме показан случай для двух групп ламп люстры. Если подключить несколько люстр к контроллеру, то появится возможность управлять каждой из них по отдельности или всеми одновременно.
В современных эксклюзивных люстрах часто используют не только традиционные лампы накаливания и галогеновые, энергосберегающие и светодиодные, рассчитанные на напряжение 220 В, но и галогенные на 12 В и отдельные светодиоды. В таких случаях дополнительно после контроллера устанавливают электронные трансформаторы или драйверы.

Схема такой люстры, в которой установлены галогенные лампы и светодиоды показана на фотографии. Как вы поняли, в люстрах возможны любые комбинации источников света и, вооружившись знаниями можно браться за самостоятельный ремонт люстры с дистанционным управлением.
Неисправности и ремонт люстры с пультом ДУ
Свел в таблицу наиболее часто встречающиеся поломки люстр с пультом дистанционного управления. Многие из них, можно устранить самостоятельно без приборов.
Таблица основных неисправностей люстры с пультомВнешнее проявление
неисправности люстрыВозможная причинаСпособ устранения
Не включается выключен настенный выключатель включить выключатель
неисправен выключатель отремонтировать или заменить
плохой контакт в клемме на потолке проверить качество контактов
не работает ПДУ проверить батарейку
неисправен контроллер, драйвер отремонтировать контроллер, драйвер
Не горит одна из лампочек неисправна лампочка отремонтировать или заменить
Не светится линейка светодиодов неисправен один из светодиодов в цепочке найти неисправный и заменить
Через время гаснет свет неисправен контроллер отремонтировать контроллер
Самопроизвольно включается и выключается неисправен контроллер отремонтировать контроллер
Не включается один из каналов неисправен контроллер или драйвер отремонтировать контроллер, драйвер
Все возможные случаи нарушения работы люстры перечислить невозможно, так как неисправность может находиться сразу в нескольких местах, да и конструкций люстр бесконечное множество. Но принцип работы у всех одинаковый.
Неисправности пульта ДУ
В люстре с дистанционным управлением переключение режимов работы осуществляется с помощью пульта. На фотографии показан трехканальный пульт управления фирмы VELANTE.

Кнопкой ON включаются все лампочки, OFF – выключаются. Остальными кнопками можно включать и выключать отдельно каждую из трех групп источников света. В дополнение цвет свечения светодиодных цепочек можно изменять, с синего на красный цвет кнопками, и включить автоматический режим перелива цветов.

Если люстра не включается пультом, то в первую очередь надо убедиться, что включен настенный выключатель, и затем проверить батарейку. На тыльной стороне пульта есть крышка, закрывающая батарейный отсек, которая сдвигается по направлению нанесенной на ней стрелки.

В пульте VELANTE применяется батарейка форм-фактора А23 типа L1028 на напряжение 12 В. Если есть мультиметр, то нужно измерять напряжение на ее выводах. В противном случае, если пульт прослужил более года, нужно заменить батарейку.
Иногда выводы батарейки со временем окисляются, и нарушается контакт. Для снятия окисла достаточно потереть торцы батарейки по простой бумаге.
Если ничего не помогло, придется снимать люстру с потолка и заниматься ее ремонтом. Перед снятием люстры следует проверить, насколько надежно подключены в клеммной колодке ее провода к проводам, выходящим из потолка. Если провода одного цвета, то нужно обязательно их промаркировать, чтобы потом не возникло вопросов.
Внимание! Перед ремонтом люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.
Проверка исправности контроллера светодиодной люстры с ДУ
После снятия люстры и размещения ее на столе нужно к выводам L и N клеммной колодки подключить электрический шнур с вилкой. Далее соблюдая технику безопасности, вставить вилку в розетку и попробовать включить люстру с помощью пульта кнопкой ON.
Если люстра включится, то неисправность кроется в электропроводке. Если не включится, но при нажатии кнопки на пульте будет слышен тихий щелчок, исходящий из контроллера, то вероятнее всего он исправен и надо разбираться с подключенными к нему драйверами.

Для проверки драйвера нужно отсоединить его выводы от контроллера и подать на них 220 В. Если лампы, подключенные к драйверу засветились, значит неисправен контроллер. Контроллер можно проверить, подключив вместо драйвера любую лампу, рассчитанную на напряжение 220 В.
При исправном контроллере и пульте лампочка должна включаться и выключаться точно так же, как и лампы в люстре. В противном случае неисправен контроллер или пульт дистанционного управления и понадобится их ремонт или замена новым комплектом.
Выбрать контроллер для люстры просто, достаточно только учесть количество каналов управления. В остальном все они рассчитаны на напряжение 220 В и нагрузку до 1000 Вт, что более, чем достаточно. Современные люстры потребляют не более 100 Вт. На китайском Алиэкспресс контроллер стоит менее $8.

Контроллер на фотографии имеет четыре канала, что видно на его маркировке – нарисовано четыре лампочки. Чем больше каналов, тем лучше, не обязательно использовать все. Свободные могут пригодиться, как резервные в случае поломки одного из используемых каналов или управлением, например, потолочным вентилятором.
Как отремонтировать люстру удалением перегоревшего контроллера
Если контроллер или пульт неисправны, а нужно, чтобы люстра работала, то можно подключить лампочки и светодиоды напрямую.

Для этого нужно отключить провода, идущие на контроллер с клеммной колодки люстры и с контроллера на драйверы и лампочки. Далее провода лампочек и драйверов присоединить к клеммной колодке люстры, к которым подключался контроллер, как показано на схеме. Тогда люстру можно будет включать настенным выключателем.
Если настенный выключатель двухклавишный, то можно подключить источники света люстры раздельно и тогда появится возможность включать их по отдельности или одновременно.
Пример ремонта светодиодной люстры с ДУ
Принесли мне в ремонт светодиодную люстру VELANTE с пультом дистанционного управления, в которой одна из двух цепочек светодиодов не включалась. Лампы зажигались все.

Судя по поведению люстры, неисправными могли быть:- контроллер, драйвер или светодиоды. Для проверки люстра была подключена с помощью вилки со шнуром к питающей сети.

Сначала с помощью мультиметра было проверено наличие напряжения на выходе контроллера соответствующего канала. При нажатии кнопки на пульте оно появилось величиной 220 В. Следовательно контроллер был исправен.

Для проверки исправности светодиодного драйвера было измерено напряжение на его выходе. Внешний вид его показан на фотографии. Стоит отметить, что драйвер для светодиодов выполнен по одной из схем светодиодных ламп и вместе с цепочкой последовательно соединенных светодиодов представляет собой светодиодную лампу, разделенную на две части: — драйвер и цепочка светодиодов.

Напряжение составило 194 В, следовательно драйвер тоже исправен и стало очевидно, что перегорел один из светодиодов. Если нет под руками вольтметра, то проверить контроллер можно подключив вход драйвера непосредственно к сети 220 В.

Для поиска перегоревшего светодиода без приборов нужно взять отрезок изолированного провода, снять с его концов изоляцию на длину 5 мм и последовательно замыкать выводы светодиодов в цепочке. Если будет закорочен неисправный светодиод, то все остальные засветятся.
Но возможен редкий случай, когда в цепочке окажется более одного перегоревшего светодиода. В таком случае описанный способ не поможет и понадобится мультиметр.
Мультиметр включается в режим измерения переменного напряжения, один конец щупа подключается к одному из проводов, выходящих из драйвера, а вторым к выводу любого светодиода в середине цепочки. Если напряжение есть, то касаются следующих светодиодов в направлении подключения первого щупа. В противном случае в обратном направлении.
Светодиод, на одном из выводов которого напряжение есть, а на другом нет, и есть перегоревший. Его нужно заменить исправным и если цепочка не засветилась, продолжить поиск следующего неисправного светодиода.

При рассмотрении неисправного светодиода через увеличительное стекло, были замечено незначительное почернение у одного из выводов распайки кристалла.

Светодиоды в цепочке были вставлены в колодки, без пайки. Вместо сгоревшего светодиода был вставлен подобный от светодиодной лампы. Все остальные засветились.
Но в данной люстре были установлены двухцветные светодиоды. Особенность их работы заключалась в том, что при изменении полярности подаваемого на них напряжения цвет свечения светодиода изменялся с синего цвета на красный цвет.

Поэтому пришлось приобретать в магазине продажи люстр такого же типа. Светодиоды покупал хозяин люстры, и какой они марки мне узнать у него не удалось.

Для интереса измерял падение напряжения на светодиоде при свечении его сначала красным, а затем синим цветом.

Показания мультиметра вы видите на представленной фотографии. Возможно, эта информация пригодится при проверке светодиодов омметром.

Ремонт светодиодной люстры с пультом дистанционного управления своими руками закончен, и можно обратно подвешивать ее на потолок.
