Держатель плат для пайки своими руками

Содержание

Всем привет! Штатив для печатных плат или третья рука способен облегчить творчество радиолюбителя. Применяется он для удобства при монтаже печатных плат, ведь таким образом, ваши обе руки остаются свободными. На рынке представлено множество вариантов этого устройства: от самых простых, до навороченных с подсветкой и набором увеличительных стекол. Также, в сети можно найти уйму вариантов для самостоятельного изготовления. Я хочу поделиться с вами своим функциональным вариантом изготовления третьей руки. Для начала расскажу о том, как она функционирует, а потом подробно расскажу о её изготовлении.

Данный вариант имеет регулировку по высоте. Осуществляется она при помощи двух гаек барашек.

Также можно отрегулировать наклон платы. Для этого, нужно открутить болт (на фото отмечен стрелкой), отрегулировать нужный угол наклона, затем зафиксировать положение этим же болтом.

Расстояние между зажимами также регулируется. Их можно переставить в любое место планки. Для этого в ней присутствует множество отверстий.

Основание, достаточно тяжелое, что защищает конструкцию от опрокидывания.

Самостоятельное изготовление держателя

Перейдем к процессу изготовления. Для этого нам понадобиться:

Старая компьютерная мышь
Планка с отверстиями или нулевая шина
Болт. Я использовал М6
Гайка к болту.
Две гайки барашки
Клемма
Крокодилы
Тяжелый металлический предмет

Разбираем компьютерную мышь, удаляем внутренности, они нам больше не пригодятся. В верхней части сверлим отверстие и вставляем в него болт. А с обратной стороны фиксируем его гайкой. Стараемся установить его таким образом, чтобы болт стоял четко прямо.

Это будет наше основание. Для того, чтобы исключить опрокидывание во время работы, основание нужно утяжелить. Для этого можно использовать любой металлический предмет, ну или в крайнем случае положить туда камень. Главное, чтобы этот предмет не болтался внутри мышки. После этого собираем мышку обратно. Основание готово. Далее нам необходимо сделать сами лапки. Для этого я использовал крокодилы с металлическими прутками. Пруток прикрепить к крокодилу нужно с помощью пайки. Далее в клемму нужно вкрутить кусочек шпильки. Таким образом:

Держатель плат для пайки. Доработка!

Как сделать держатель «третья рука» для пайки своими руками

Долго же я страдал выполняя пайку деталей двумя своими кривыми руками =)). Очень не хватало помощника. И вот решил сделать третью руку самостоятельно.

Процесс изготовления крайне простой. Тут даже описывать особо и нечего.

Берем деревянную заготовку 120х120мм.

Провод ПуВ 1х4кв.мм. Меньше сечение брать не советую, иначе вся конструкция будет дрожать как холодец.

И термоусадку. Пожалуй это и все, что нам сегодня пригодится.

Нарезаю провод на равные части по 16см.

После припаиваю каждый крокодил к своему проводу.

На другом конце делаю петлю для фиксации.

Далее все прикручиваю к деревянному основанию на саморезы с большой шляпкой.

Добавлю на крокодилы термоусадку, чтобы при использовании не поцарапать маску на плате или компоненты.

Ну вот и все готово.

Тесты прошли на отлично. Очень жалею, что не сделал такое приспособление себе раньше. Третья рука очень сильно облегчает процесс пайки. Из дополнительных удобств, можно поставить свет и лупу. Но я пока решил, что мне это не надо, а добавить можно в любой момент. Всем советую к изготовлению у кого еще нет подобного!

Как помогает третья рука при пайке можно посмотреть на видео. Я действительно в восторге. А ссылки на все используемые компоненты и инструменты оставлю под видосом.

2 мая 2021
Поделиться:

Моя третья рука✋

Без машины

Класс! Отличная работа.

Советую добавить термоусадку на крокодилы. Так будет сложнее маску на плате поцарапать или какие-то компоненты.

Спасибо, да сделаю термоусадку

Без машины

Я езжу на Acura RDX (3G)

Отличное решение! ещё бы на площадку зажим какой для крепления к столу.

Без машины

Спасибо.
Как вариант можно и с зажимом таким сделать.

Я езжу на Acura RDX (3G)

Я что-то подобное тоже делал и крепил мебельной струбциной для разовых работ.

Браво, маэстро!
Взял в работу, с вашего позволения…

Крутая штучка, знаю что такое есть руки не доходят сделать.

Очень круто, ставлю лайк. Возьму на заметку.

Без машины

Я езжу на Renault Scenic II

Как я сам до этого не додумался! Это шедевр!

Без машины

Несуществующий пользователь
Без машины

Нормально, главное что-бы, помогало и облегчало… )))
Вот такую штуку себе сделал лет 10-15 назад для мелочевки, на скорую руку, из того что было… Думал, потом переделаю… )))
У меня стаж конечно не 20 лет (с 1991 г. всего) так что, придет опыт — будут стулья… )))

Без машины

Все временное как говорится становится постоянным))

Без машины

Несуществующий пользователь
Без машины

Без машины

Так то мне самому в этом году 30 лет. Как я считал непонятно))

с 91 года уже 30 лет…

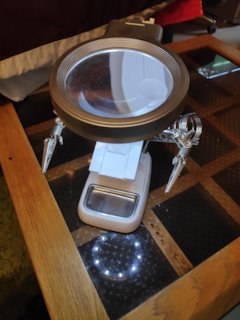

Да, штука очень полезная и удобная. Но у меня покупая на шарнирах и с увеличилкой. Увидел и купил за 300 руб.

Без машины

Повезло так повезло). В моей деревне 900р такая стоит. Так, что для меня актуально самостоятельно сделать)

Не фига! 900 рублей! Золотая что-ли или роботизированная, сама детали берет и паяет? Обалдели продаваны у вас.

Повезло так повезло). В моей деревне 900р такая стоит. Так, что для меня актуально самостоятельно сделать)

Да, у нас тоже такая приспособится стоит дорого. Поэтому года 3 назад сделал себе тоже. Основа кусок подоконника, правда за всё время очень испортился вид, но функцию свою выполняет.

Не плохо так, молодец! Я вот к такой руке привык

Без машины

Класс! А удобно паяльник назад все время убирать? Я что-то привык, что он у меня справа на столе стоит.

Он крутится по оси, хочешь паяльник сзади будет или сбоку справо. А так всё дело в привычке

Без машины
Несуществующий пользователь
Без машины

Саморезы с большой шляпкой в народе клопами кличут

Клопы — это не те. У автора — саморез с пресс-шайбой

Как раз они и есть клопы

Я езжу на Honda Accord (6G)

Как раз они и есть клопы

как раз они и не есть клопы, а прессшайбы

Класс! А что за нагреватель типа катушка?

Без машины

Из прикуривателя сделал. На канале есть видос. Если интересно глянь. Тоже классная штука получилась.

Блин вещь полезная хоть и не всегда нужная. Всё равно классно!

Без машины

Да.
Ну и не обязательно с ней паять. Например рыболовам тоже пригодится. Можно узлы на крючки завязывать)

Да весчь очень нужная особенно если провода между собой спаиваешь. Мне всегда её не хватает.

Да.
Ну и не обязательно с ней паять. Например рыболовам тоже пригодится. Можно узлы на крючки завязывать)

Сразу видно что ты не рыбак. Крючки будет очень неудобно на этой приспособе завязывать.

Без машины

ну приманку я хотел сказать или что-то подобное.
И для прочих рукодельников пригодится. Я лишь хотел сказать, что эта приспособа одной пайкой не ограничивается.
Например:

А, имел в виду мушки крутить? Не, тоже не пойдёт. Там остроносые тисочки, чтобы жёстко крючок зафиксирован был. При вязке мушек очень сильно нитки затягивают, крючок вылетит из крокодила. Да и на берегу реки вряд ли кто то будет этим заниматься, слишком кропотливо. Это искусство, можно сказать, оно требует терпения и времени.

SergeyZubareff

Сразу видно что ты не рыбак. Крючки будет очень неудобно на этой приспособе завязывать.

Вопрос жёсткости, веса. Но третья рука всегда в помощь.

20 лет занимаюсь электроникой, и никогда не было нужды в таких приспособлениях. Что я делаю не так?

Без машины

На опыте)))
Ну не знаю. Мне прям не хватало очень этой приспособы.

Без машины

20 лет занимаюсь электроникой, и никогда не было нужды в таких приспособлениях. Что я делаю не так?

А как например припаять к светодиоду резистор? Просто на слол положить? ну он же кататься будет

)))) взял в руку и припаял. Зачем его ложить? Светодиод держи между средним и безымянным, а резистор большим и указательным. По крайней мере, я так делаю. Это во много раз быстрее, нежели крепить эту всю халабуду. Нужно использовать руки, как самый унивесальный и самый гибкий инструмент.
Не в обиду будет сказано, и не как хейтерство, но я всегда с улыбкой смотрю на такие приспособления где-либо. В ютубе много, где например к разъёму припаять провода, и всё это дело крепят подобным образом.
Я на полном серъёзе говорю: попробуй припаять что-нибудь, держа в руках. Будешь удивлён, что это окажется намного быстрее. Таких вещей, которые мелкие, и которые нужно прогревать при пайке настолько, что было бы горячо держать, приходится паять не так уж и часто. В основном это быстрая пайка каких-то элементов или проводов к разъёмам.

Удобная третья рука для пайки

Иногда при пайке проводов или запайке радиодеталей на плату нужна третья рука или же удобная стойка для крепления самой платы. Я предлагаю Вам сделать очень удобное устройство которое облегчит пайку и станет незаменимым помощником в Вашей мастерской. Эта третья рука для пайки сделанная своими руками пока пожалуй самое лучше решение которое я сейчас видел среди подобных, к тому же делается оно не сложно и быстро. Здесь и подвижные зажимы для зажима и фиксирования как проводов, радиодеталей так и дополнительных вспомогательных устройств, как то линза, вентилятор, так есть и примагничивающиеся стойки для фиксирования плат любых конфигураций (правда не очень больших по габариту но большинство плат обычно небольших размеров) которые можно двигать и примагничивать в любом месте рабочего пространства третьей руки.

Удобная третья рука для пайки

Что нам понадобится чтобы сделать третью руку:

Неодимовый магнит с отверстием в виде шайбы 20 х 5 мм и с внутренним конусом под головку винта, отверстие – 5 мм — https://alii.pub/6pwouo;
Стальной 2 мм лист размерами 20 х 20 см;
Латунная шестигранная стойка – M4 х 25;
Винт с потайной головкой – M4 х 8;
Колпачковая гайка – M4;
Винт с потайной головкой – M3 х 16;
USB кабель удлинитель в металлической оплетке — https://alii.pub/6pwomp;
Чёрная самоклеющаяся ПВХ пленка;
Зажимы «крокодил»;
Резиновые или силиконовые ножки;
Термоусадочная трубка чёрного цвета.

Удобная третья рука для пайки

Как сделать третью руку для пайки, пошаговая инструкция:

Наклеиваем ПВХ плёнку на металлический лист с одной стороны, выступающие концы плёнки загибаем со всех сторон на другую сторону.

Удобная третья рука для пайки

Приклеиваем к низу металлического листа резиновые ножки.

Удобная третья рука для пайки

Привинчиваем винтом M4 х 8 магнит-шайбу к латунной стойке – M4 х 25 и сверху в качестве зажима для плат будет накручиваться на стойку колпачковая гайка – M4. Таких стоек делаем 4 штуки они будут удерживать плату при пайке с 4-х сторон.

Удобная третья рука для пайки

Берём USB удлинители в металлической оплетке и разбираем у них с помощью кусачек разъём и гнездо USB, постепенно откусывая часть пластика добираемся как можно аккуратнее до концов металлической гофры и вытаскиваем из этой трубки провода.

Удобная третья рука для пайки

Дальше надеваем на винт М3 х 16 магнит, затем надеваем шайбу и стягиваем гайкой. Затем ввинчиваем эти магнитные стойки в гофрированные трубки с одной стороны. Таких стоек делаем ещё 2 штуки.

Удобная третья рука для пайки

Для этого шага нам понадобятся зажимы типа «крокодил», снимаем с них изоляцию. На гофрированные стойки надеваем по кусочку термоусадочной трубки. Замешиваем двухкомпонентный эпоксидный клей, смазываем им кончики трубок и насаживаем на них крокодилы, дополнительно ещё промазывая этим же клеем.

Удобная третья рука для пайки

После высыхания клея натягиваем термоусадочные трубки на крокодилы, на те места где находится клей. И усаживаем их с помощью термовоздушной паяльной станции или же просто обычной зажигалкой или спичками.

Также термоусадочную трубку насаживаем на «зубы» крокодилов.

Удобная третья рука для пайки

Вот и всё, третья рука для пайки плат и проводов которую сделали своими руками готова! Надеюсь эта самоделка Вам понравилась и Вы тоже повторите её у себя дома и она станет Вашим помощником при пайке плат и проводов.

Удобная третья рука для пайки
