Самый дешевый (на момент покупки в конце 21 года) мультиметр с увеличенным, от стандартных 2000, разрешением, что иногда полезно.
Из прочих приятностей — подсветка, измерение высоких емкостей, true-rms.

Приехал с нормальным отслеживаемым кодом в паре пакетиков (встречаются и варианты местной доставки в пункт выдачи). В комплекте так же eng/cn инструкция и щупы.

Скан инструкции

Из отличий от простейших 830ых заявлено: полный автовыбор режимов (можно и вручную, но диапазоны — только автоматом), true-rms, измерение переменного тока, подсветка, «фонарик», детектор скрытой проводки, измерение емкости до 60мФ. Питание от пары ААА. Есть защитный чехол и подставка, градусов 50-60 от горизонтали, чехол ее не блокирует.
Нет диапазонов для малых токов, только 6/10A.
Нет диапазона 200мВ, минимум разрешения — единицы мВ, а не сотни мкВ.
Нет измерения температуры и h21э.

Без подсветки

Корпус в чехле 119*63*26мм, без — 117*59*26(23 если снять подставку).
Экран размером 43*26мм, каждая цифра 7*20мм.
Углы обзора неважные — вниз ~45 градусов от вертикали до инверсии включенных сегментов, вверх при 30 контрастность почти до нуля, дальше включенные опять темнеют, но высветляются выключенные, смотреть очень некомфортно, вбок не инвертируется, но от 50-60 градусов темнеют выключенные сегменты.

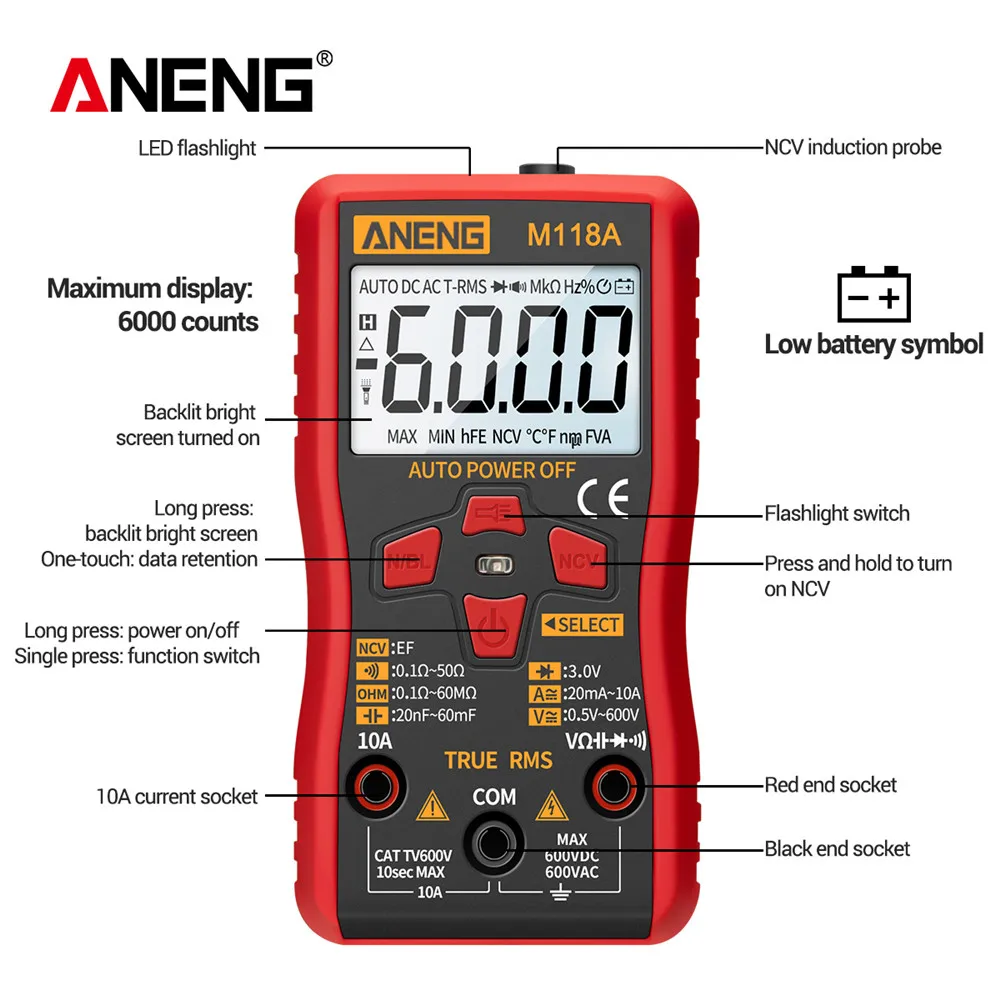

Разьемов 3 — общий, измерение всего, и отдельно измерение тока.

Управляется 4рмя кнопками.

Включается длительным удержанием, ~1 секунду. Краткие нажатия переключают режимы. Выключается длительным удержанием, ~1.5сек.
Есть автовыключение через 15 минут,.
Все нажатия сопровождаются писком.

Режимы:
Авто
Постоянное напряжение
Переменное напряжение
Сопротивление
Прозвонка
Прозвонка диодов (без звука)
Емкость

Кнопка удержания показаний (кратко)/подсветки (удерживать ~1.5 сек, выключается через 15-16сек; удерживать ~3.5 сек — не выключается).

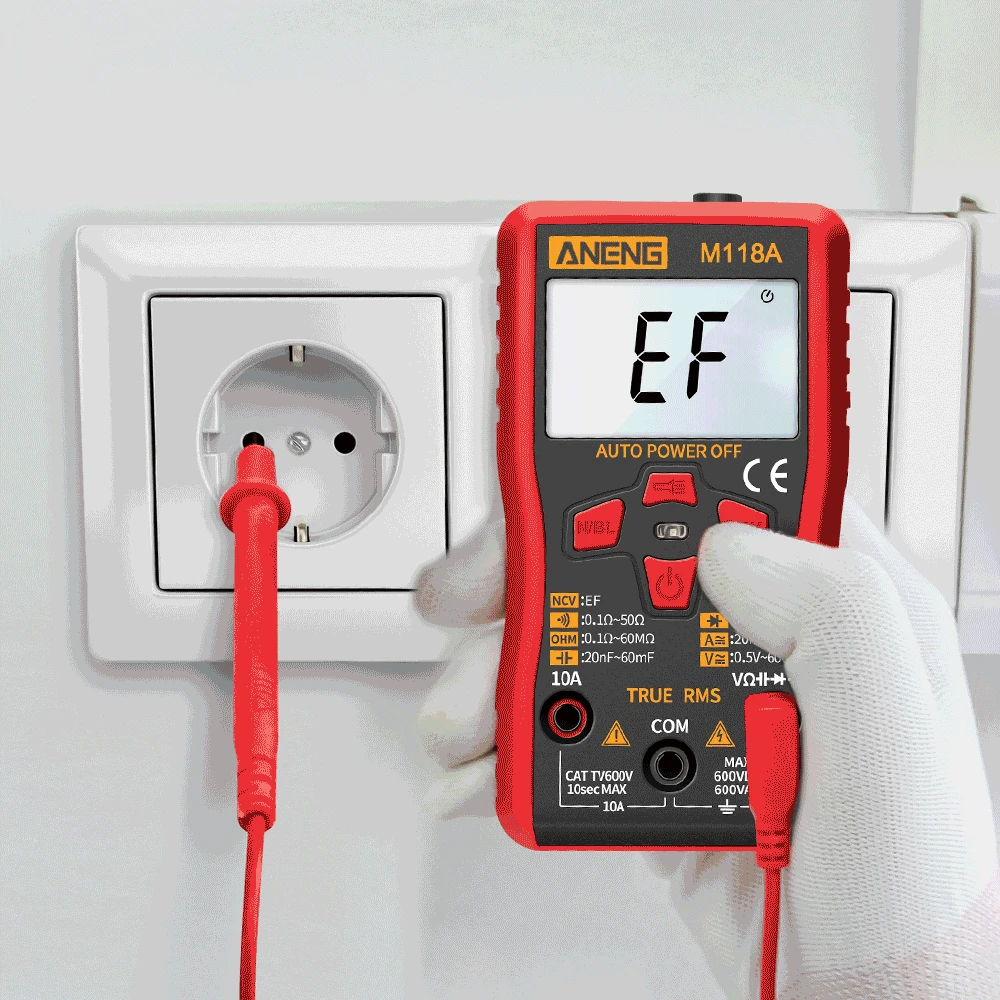

Детектор проводки — включается на время удержания.

Фонарик (вкл-выкл кратким нажатием, автовыключения в пределах пары минут нет).

Цифровой мини мультиметр Aneng M118A, самое то для дома!

Единственный доступный способ контроля посредством AD684JH, дал такие результаты:
оченно неаккуратненько, хотя и почти в пределах заявленного.

Щупы длинной в 73см от кончика до кончика разьемов и 58 сам провод, есть изоляционные колпачки. Провод в щупах не закреплен. Сопротивление ~130мОм, что неплохо. Изоляция на холоде становится жесткой.
Падение на токе в 1А (каждый!):

Индицирует разряд батарейки ~2.45В и отключается ~2.4В точнее 2.27В для источника питания с низким внутренним сопротивлением (2.4 было получено на солевых батарейках).

Потребление: минимум — измерение напряжения 1.8мА, в простое 2мА, с подсветкой 6мА, фонарик 6мА, измерение сопротивления до 4мА без подключения, писк прозвонки — до 50мА.

в картинках

Прозвонка цепи в авторежиме при замыкании думает пару секунд, при выборе режима срабатывает быстро, а прекращает пищать быстро только если разомкнуть сразу, и с задержкой порядка секунды, если было замкнуто более пары секунд. Писк дублируется красным светодиодом расположенным в центре между кнопками.

Прозвонка диодов — отдельный режим. Максимальное напряжение ок.3В (=питанию).

Для измерения емкости автовыбор не срабатывает. Измеряет долго, до появления показаний у 1000мкФ — секунд 10.

Ток измеряется только в авторежиме при подключении к входу для тока, при этом, как и написано, ниже 20мА не видит и не включает режим, т.е. меньший ток измерить нельзя. Разрешение при этом 1мА. Выше 6А разрешение 10мА.

Постоянное напряжение в авторежиме где-то от 0.45В, ниже пытается измерять сопротивление.

Детектор проводки реагирует максимум в паре сантиметров, практически бесполезен (можно увеличить).

Внутренний мир:

Есть предохранитель на 10А. Шунт на 10А — резистор 5мОм типоразмера 1225.
Калибровки живут видимо в i2c флешке 24c02. Структура содержимого частично напоминает небезызвестный dm0660.
В частности можно включить разрешение до 9999, есть настройка таймаута подсветки, можно увеличить чувствительность детектора проводки. А вот с калибровками — не совпадает, где-что так и не разобрался, хотя попытка залить один из дампов от другого экземпляра приводила с заметному уходу показаний, значит где-то они там есть, но отличных байт там было слишком много, что бы перебирать с перепрошивкой-перепайкой каждый раз.

контакты J1 (начиная сверху):
1 — bat-
2 — bat+
3 — beep
4 — кн.фонарик? (напряжение питания, при нажатии напряжение снижается)
5 — кн.mode? (аналогично)
6 — непонятно

Изначально туда были установлены солевые элементы, и в момент, когда их состояние дошло до 1.40В/~6Ом(yr1035) сначала включение стало не с первого раза, а потом и вовсе безуспешные циклические попытки из-за просадки в момент писка.

Вспомнил про одну замеченную проблему — при измерении постоянного напряжения выше ~500В (мучал электролиты) показания начинали куда-то сильно самопроизвольно уходить (или расходится с реальным значением), при напряжении ниже — проблем не наблюдалось. Дополнительных исследований не проводил, нужно мне оно крайне редко, просто взял другой мм.

p.s. перспективно выглядит для переделки питания на литий (например +микропотребляющий ldo).

upd.12.2022:
увеличил токоограничительные резисторы пищалки (R17)10->100 и красного диода (R30) 100->220, пиковое потребление снизилось до 17-18мА, в основном за счет пищалки. яркость упала малозаметно, а вот пищать стало ощутимо тише, что имеет как пюсы так и минусы.

Планирую купить +12 Добавить в избранное Обзор понравился +47 +59

Aneng,
Aneng M118A,
мультиметры и тестеры

22 октября 2022, 19:14
автор: vlo
просмотры: 15631

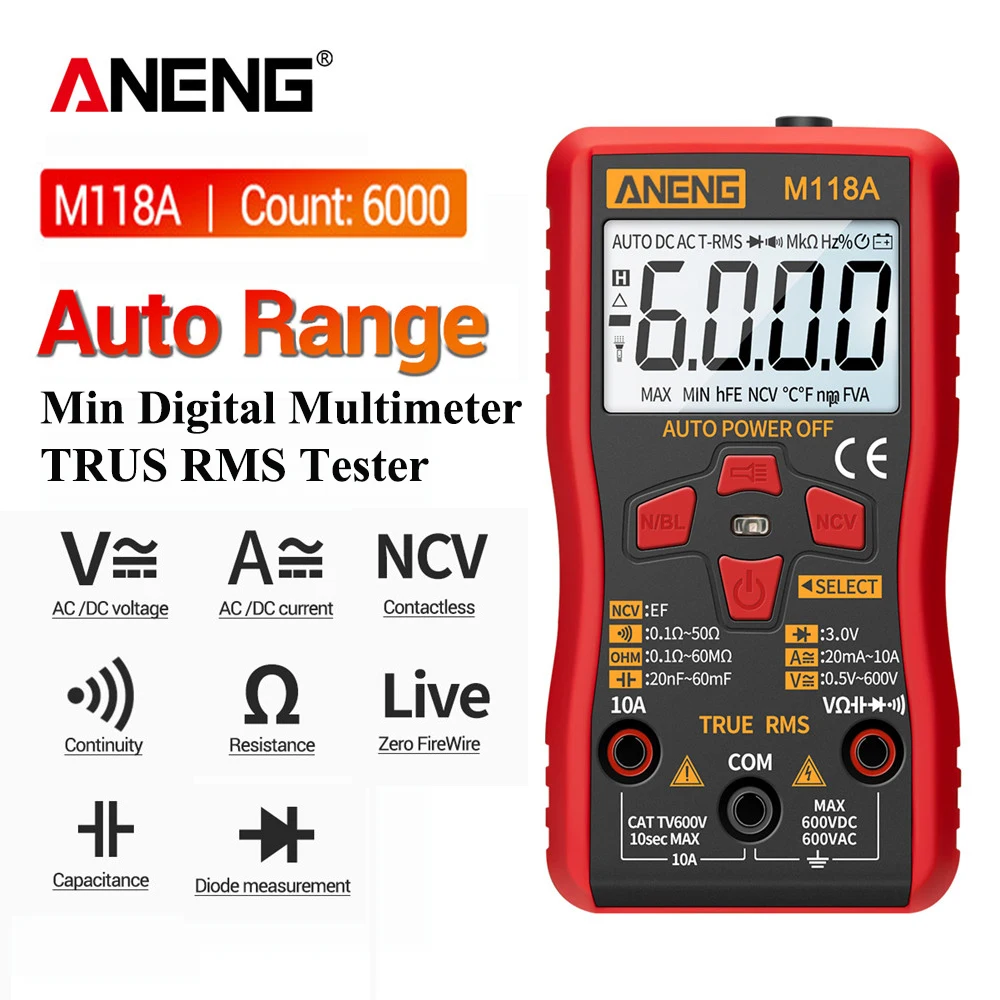

ANENG M118A мини мультиметр цифровой тестер мультиметры мультимер авто цифровые

ANENG M118A Цифровой мультиметр истинный среднеквадратичный тестер 6000 отсчетов авто-диапазон AC/DC транзисторный измеритель напряжения Описание:
M118A-это 6000 единиц карманного типа, 3 5/6 цифр, истинное эффективное значение, автоматическое сканирование цифрового метра.
M118A автоматически распознает и измеряет в зависимости от входного напряжения/тока/сопротивления/и т. Д. Сигналы.
M118A имеет характеристики стабильной работы, высокой точности и четкого чтения.
M118A также имеет дополнительные удобные функции фонарика и бесконтактного теста напряжения,
M118A является идеальным инструментом и инструментом, подходящим для заводов, обучающих и электронных энтузиастов.
Особенности:

Бренд	Анэн	Модель	M118A
Сопротивление	Да	Дисплей	6000 штук
Емкость	Да	Тест на непрерывность	Да
NCV	Да	Тест на нулевую линию/пожарную линию	Да
Символ всех единиц	Да	Руководство по освещению	Да
True RMS	Да	Автоматическое выключение	Да
Освещение фонарика	Да	Диод	Да
Частота дискретизации	Да	Источник питания	2*1,5 В AAA

Диапазон	Точность
Напряжение постоянного/переменного тока	6 в/60 в/600 В	±(0.5% + 3)
Сопротивление	600Ω	±(0.8% + 5)
6k Ω/60k Ω/600k Ω/6MΩ	±(0.8% + 3)
60 МОм	± (2.5% + 3)
Емкость	10nF/100nF/мкФ/10 мкФ/100 мкФ/1mF/10mF	±(3.5% + 20)
60mF	±(5% + 3)
Ток переменного/постоянного тока	6A/10A	±(2% + 30)

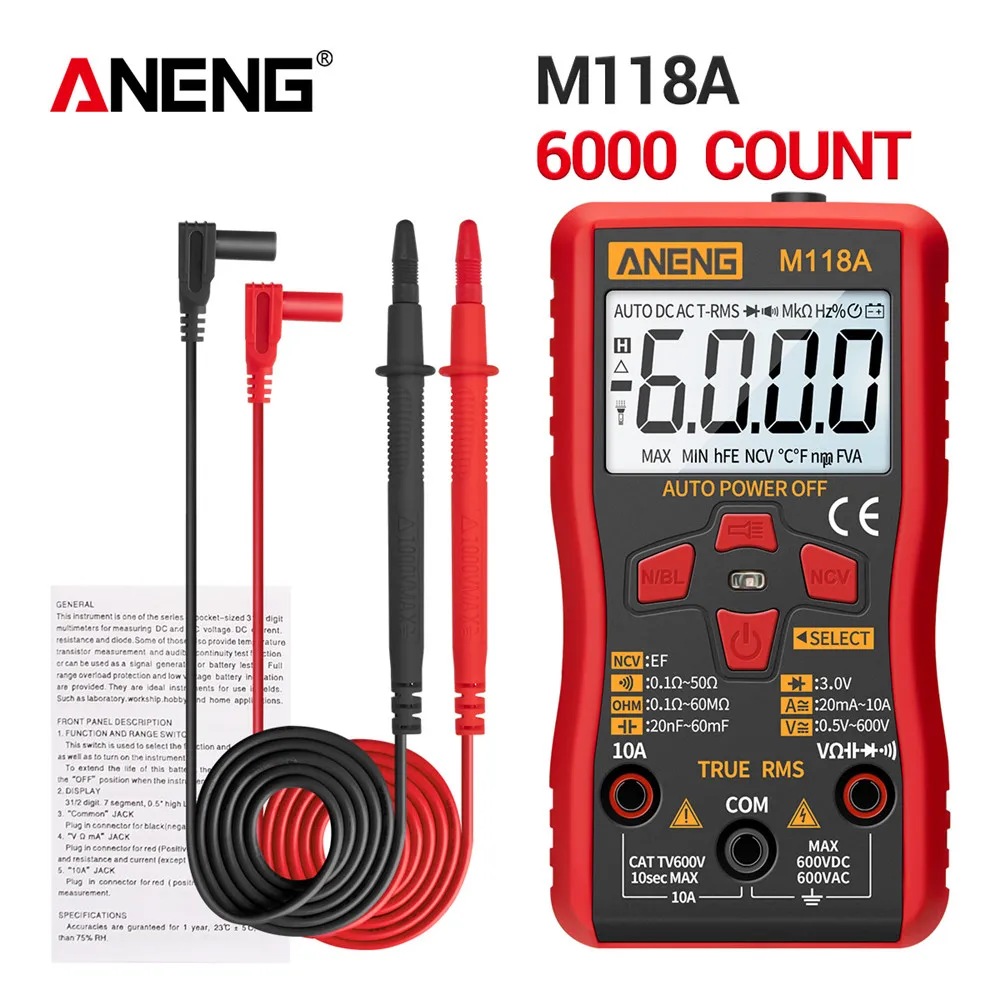

Упаковочный лист:
1 * Цифровой мультиметр
1 * Тестовые провода
1 * Руководство пользователя

Цифровой мини-мультиметр ANENG M118A тестер автоматического измерения | Мультиметры (1005003047611609)

*Внимание! Указанная стоимость 739,25 — 1 097,59 руб. уже могла изменится.

Месяц Мин. Макс. Цена

06.12.2023	939.28	958.58	948.5 руб.
06.11.2023	761.85	776.29	768.5 руб.
06.10.2023	924.86	942.90	933 руб.
06.09.2023	916.82	934.16	925 руб.
06.08.2023	732.81	747.44	739.5 руб.
06.07.2023	902.75	920.14	911 руб.
06.06.2023	894.38	912.52	903 руб.
06.05.2023	887.61	905.41	896 руб.

Цифровой мини-мультиметр ANENG M118A тестер автоматического измерения Mmultimetro

Aneng 681 инструкция на русском

Описание:

Этот продукт представляет собой Цифровой мультиметр 3 5/6 со стабильной производительностью и надежным качеством. Счетчик оснащен ЖК-дисплеем с аналоговой полосой.

681-цифровой счетчик с истинным эффективным значением карманного типа на 6000 отсчетов.
681 автоматически распознает и измеряет в соответствии с различным входным напряжением/током/сопротивлением/и т. Д. Сигналы.
681 обладает характеристиками стабильной работы, высокой точности и четкого считывания.
681 также имеет дополнительные удобные функции проверки фонарика.
681-идеальный инструмент и инструмент, подходящий для заводов, преподавателей и любителей электроники.

Функция

Диапазон

Разрешение

Точность

Напряжение постоянного тока

Напряжение переменного тока

Индукционное напряжение НТС

Вкл.-Выкл. звуковой сигнал

Подсказка низкой мощности

Яркий экран с подсветкой

Материал ручки часов

В зависимости от выбора

150,8*74,8*23,8 мм/5,94*2,94*0,98 дюйма

Указанные выше параметры приведены только для справки, и фактические измерения конкретного оборудования имеют преимущественную силу

Мультиметр ANENG 681, красный

Измерительные возможности

Комплектация:

мультиметр ANENG 681 – 1 шт
измерительные щупы – 2 шт
термопара – 1 шт
кабель USB – 1 шт
чехол – 1 шт
инструкция по эксплуатации (на английском) – 1 шт

Цена: 18.77$
Перейти в магазин

Увидел на Али такой мультиметр, и сразу захотелось себе
Яркий, крупные символы, автоматический выбор режимов измерения…
Ну, по порядку.
Прибор относительно новый в продаже, потому немного порыскав нашёл оптимальную стоимость на него. Заказал, через 20 дней забрал в почтовом отделении. Поставляется в картонной коробке, в которой лежит мягкий бокс на молнии (собственно, классическая сумка у китайцев)

куда помещается весь комплект, необходимый для работы. Даже. немного больше чем весь комплект, но об этом дальше
Сложено всё плотненько, сам мультиметр лежит в отдельном кармане перевёрнутый экраном вниз. Ибо экран большой, и раздавить его проводами очень просто. Потому, видимо и пережил перевозку.
В сумке оказалась две пары щупов, термопара, зарядный кабель USB Type-C, инструкция и сам мультиметр
Комплектные щупы имеют мягкий силиконовый кабель, длинной 1 метр
Термопара обычная, та что идёт во всех мультиметрах, с разъёмами «банан» на концах тоже метровой длины
Продавец так же положил подарок в прибор — ещё один комплект модульных щупов: то есть можно самому настраивать кабели накручивая оснастку. Комплект на фото:
Мультиметр:
Сам мультиметр с левой стороны имеет одну кнопку включения, с правой стороны места в корпусе под физические кнопки 681 модели. Корпуса одинаковые видимо. Сверху окно фонарика/сигнального светодиода и датчик NCV модуля

Сам экран имеет белую индикацию, за счёт маски на стекле раскрашенную цветами. Яркость статическая, достаточно яркая днём
Для меня казалось недостатком отсутствие ножки, что бы ставить прибор (привык), но здесь отличные углы обзора, и с любого положения отлично читаются показания.

Сзади за резиновой заглушкой утоплено в корпус зарядное гнездо USB-C, таким образом, что бы максимально избежать контакта и пробоя при измерении высокого напряжения.
Весит сам прибор 236 грамм, ощущается немного тяжелее моего предыдущего мультиметра.
а вот весь комплект затянул на полкило
Прибор имеет компактные габариты, по ощущению напоминает большой смартфон
Доступны такие режимы измерения

Лично мне прибор понравился.
Почему я написал, что это прибор для новичков?
Измерения у него достаточно точны, диапазон напряжений и тока тоже на уровне: 1000V DC и 750V AC с максимальным током 10А
Да и радио компоненты меряет достаточно точно, проверил
Просто он очень понятный без инструкций. Почти все измерения выполняет в автоматическом режиме. Интерфейс юзер френдли, я бы сказал.
Тем более, за более чем доступную стоимость.
Ну а видео обзор комплектации, тестирования прибора — здесь:

Мультиметр ANENG M118A

Характеристики:
Измерение переменного тока: диапазон- 6000 мА, шаг измерения — 1 мА, точность +- 1%
диапазон- 10А, шаг измерения — 0,01А, точность +- 1%
диапазон измеряемой частоты : 40-1000 Гц
Измерение постоянного тока: диапазон- 6000 мА, шаг измерения — 1 мА, точность +- 1%
диапазон- 10А, шаг измерения — 0,01А, точность +- 1%
минимальный измеряемый ток- 20мА, максимальный — 10 А
Диапазон измерения постоянного напряжения от 0,5 — 600 В, точность +- 0,5%
Диапазон измерения переменного напряжения от 0,5 — 600 В, точность +- 0,8%
Режим прозвонки: звуковая индикация до 50 Ом
Диапазон измерения сопротивления: до 60 МОм, точность +- 0,8%
Тест диодов
Диапазон измерения емкости: 6 нФ, точность +- 10%
60 мФ, точность +- 2,5%
В приборе присутствует подсветка дисплея и фонарик.
Питание прибора — 2 батарейки ААА.
Диагональ дисплея- 121 мм
Вес прибора : 180 г
Цвет:красный

Функции: Выявление повреждения проводки, Измерение емкости конденсаторов, Измерение напряжения переменного тока, Измерение напряжения постоянного тока, Измерение переменного напряжения, Измерение постоянного напряжения, Измерение силы переменного тока, Измерение силы постоянного тока, Измерение сопротивления, Измерение частоты, Проверка работоспособности диодов и транзисторов
Особенности: Автоматический выбор диапазона измерений, Автоматическое выключение, Подсветка дисплея

Комплектация:
Мультиметр, измерительные щупы, инструкция

ANENG Smart M118A Цифровой Мультиметр

Особенности :
— этот серийный мультиметр представляет собой карманный 3 5/6-битный истинный эффективный показатель автоматического сканирования цифрового счетчика;
— в зависимости от входного напряжения/тока/сопротивления/равного сигнала прибор может выполнять автоматическое измерение идентификации;
— серия приборов обладает стабильными характеристиками, высокой точностью и четкостью считывания;
— с дополнительным удобством тестирования фонарика и бесконтактного напряжения. Это идеальный инструмент для энтузиастов фабрики, преподавателей и электронщиков.

Характеристики :
Размер: около 118,5 * 28,4 * 62,7 мм / 4,66 * 1,12 * 2,47 ”
Материал: ABS
Модель: M118A
Режим отображения: LCD
Максимальный дисплей: 5999 (3) 5/6-битный автоматический дисплей
Как измерить: преобразование A / D с двойной интегральной дробью
Частота выборки: около 3 раз в секунду
Дисплей превышения диапазона: дисплей «OL»
Рабочая среда: (0 ~ 40) ℃, относительная влажность
Электричество: две батареи 7 (AAA 2 * 1,5 В)
Диапазон переменного напряжения: 0,5 В ~ 600 В
Диапазон емкости: 1 нФ-60 мФ

Пакет включает в себя :
1 х Мультиметр (ВНе включена)
1 х Таблица Ручка
1 x Руководство пользователя

Примечания :
– Питание: батарея AAA * 2 (не входит в комплект)
– При измерении напряжения не вводите предельное напряжение, превышающее действующее значение V DC 600 V или AC 600.
– Напряжение ниже 36 В является безопасным напряжением, при измерении напряжения выше 36 В обязательно обращайте внимание на безопасность. Потому что более 36 В напряжения могут нанести вред организму человека.
– При изменении функции и диапазона ручка должна покинуть контрольную точку.
– Выберите правильную функцию и диапазон, остерегайтесь неправильной работы, хотя серия приборов с функцией защиты полного диапазона, но в целях безопасности, пожалуйста, обращайте больше внимания на безопасность.
