Третья рука для пайки своими руками

Приветствую всех! Частенько работаю с мелкими деталюгами всякими и особенно с их пайкой. Для всяких таких целей применял стандартную » третью руку» из магазина, это такая с линзой и двумя крокодилами. Но есть пару моментов в ней не удобных… -это степень свободы очень ограничена, неустойчивость, сами крокодилы с дурной пружиной которая портит саму деталь, непретертость и отсутсвие плавного подвода, и наконец то что не всунишь титановый пинцет, который предназначен для высоких температур при пайке. Вооружившись всеми своими запросами приступил к изготовлению)
Вкратце: шарниры из шариков от рогатки(купленные в охотничем магазине -очень рекомендую обзавестись пачкой, -они не каленые, но калиброванные как подшипники, на хозяйстве всегда такие сгодятся), щечки -это боковинки с мотоциклетной цепи. Основание: кусочек-образец искусственного камня, если пройтись по строительным магазинам где торгуют искусственным камнем и проявить заинтересованность -то вам обязательно таких образцов-пробников повыдают с пол торбы), сами палочочки-колена -6мм валы от принтера. Дальше сверление шаров, токарные работы, немного фрезеровки, немного эпоксидки и вуаля функциональная и красивая штуковинка получилась.
Степень свободы настолько велика благодаря двум коленам, что решил делать не сменные насадки пинцет-крокодил а сразу на одном шаре расположил и универсальный крепежный элемент( для пинцета или еще чего) и крокодил. Уже опробовал такое решение — пинцет держал деталь на плате а крокодил кусочек припоя, оказалось сверх удобно)
Чуть не забыл, может кому пригодится -при сверлении камня, не забудьте немного переточить сверло по бетону нужного диаметра.
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука
Самодельный штатив для пайки или просто третья рука

  • штатив
  • , ювелирная пайка
  • , третья рука
  • , пинцет
  • , изготовление шарнира
  • deeen
  • 17 апреля 2017, 15:42
  • 3

Делаем третью руку, двумя имеющимися.

В продолжение ламинатного диайвая сделаем устройство, которое часто называют «Третья рука».

Для начала посмотрим, что нам предлагают братья наши меньшие.

Для моих применений слишком мало гибкости.

Гибкости достаточно, но насколько эти элементы надёжны и какое усилие выдерживают я не знаю, а стоят они столько, что проверять и не хочется. Ну и основание мне хотелось иметь плоским и площадью побольше.

Поэтому решил сделать сам. Получился такой вот вариант:

Основание — мой любимый кусок ламината. Гибкие щупальца делаются из такого вот добра:

Зажимы — обычные крокодилы. Долго думал как их крепить, чтобы с одной стороны плотно сидели, с другой можно было их заменить, когда сломаются. Сначала пробовал такой вариант:

Это контакты от таких клеммных блоков (на фоне аккумулятор AAA):

Но результат оказался так себе. При небольшом вращении крокодила зажим ослабевал, и крокодил начинал болтаться.
Да и выглядело это слишком массивно.

Следующий вариант был такой:

Здесь комплектная к крокодилу трубочка в натяг надета на него. С точки зрения использования, вариант получился очень хороший. И сидит плотно, и можно вращать без потери плотности, и можно снять. Но в этом варианте есть пара существенных минусов. Не со всеми крокодилами такие трубки продаются. Но ещё больший недостаток, что размер очень точно должен совпадать с необходимым. Чуть трубка больше — и она болтается, чуть меньше — её не натянешь.

Поэтому думал дальше и попробовал такой вариант:

Здесь обычные полимерные нитки, намотанные с усилием на крокодил и закреплённые клеем (клеем закреплены нитки, чтоб не разматывались, не крокодил).
Несмотря на некоторую, на первый взгляд, колхозность, выглядит это вполне прилично. Но самое главное, результат при использовании такого варианта — отличный. И вращается без ослабления, и снять можно легко. При замене крокодила намотать новую порцию ниток это пара минут. Да и нитки есть у всех. Ну и цена такого решения близка к нулю. Поэтому остальные крокодилы закрепил так же.

Щупальца на основании закрепил обычным цианоакрилатом. Сверлится дырка, вставляется туда щупальца и туда же пару капель циаоноакрилата, и всё.

Вообще планировал больше щупалец по периметру основания, но пока хватает четырёх.

Ну и в конце фотка, как это принято, с зачем-то висящей в воздухе платой:

PS. Когда писал обзор, нашёл ещё такие варианты:

Но стоят они ещё больше чем те, что я приводил в начале обзора. Когда я делал свой вариант, я их не видел. Либо они появились недавно, либо плохо искал.
В общем это почти мой вариант, только здесь крепление щупалец организовано ещё более гибко — они на магнитах и их можно переставить в любое место. Правда как эти магниты держат ещё вопрос, впрочем, их можно и заменить. Так что у кого мало времени и много денег могут поискать и купить такие варианты. У кого наоборот — могут повторить мой вариант.

На этом всё, всем спасибо.

Добавить в избранное Понравилось +96 +171

  • 05 января 2021, 11:05
  • автор: vadik1000
  • просмотры: 21864

Сборка держатель третья рука

Для начала подготовим основу. В ее роли может выступить что угодно, что влезет в ящик для паяльника, и что имеет полость внутри – корпус от старого роутера, ресивера, или крышка от какой-нибудь прямоугольной крепкой коробочки. Делаем на ней маркером разметку, в тех местах, где на Ваш взгляд, будет наиболее удобное положение для держателей, выключателя, и входа для модуля зарядки. Высверливаем и вырезаем отверстия для держателей, выключателя, и модуля.

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Далее, приклеиваем на секундный клей, к противоположной от отверстий стороне, аккумулятор. Если на нём отсутствует, или повреждена изоляция, то изолируем его изолентой.

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Теперь «отредактируем» модуль зарядки! От него нужно отделить USB-разъём, чтоб в дальнейшем он не мешал пайке.

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Я его тупо отпилил режущим диском. Можно отпаять, если не лень. Главное – не повредить контакты, и иметь к ним доступ. Контакты нам нужны только «плюс» и «минус», которые выводят на USB 5 вольт. Вот схема:

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Далее, клеим на горячий клей модуль зарядки, к соответствующему выходу в корпусе.

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

При помощи паяльника, соединяем проводами контакты аккумулятора, и входные контакты модуля. Соблюдаем полярность! Тут же необходимо заизолировать контакты аккумулятора. Вот так:

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Теперь соединяем проводом один выходной контакт модуля, и один контакт выключателя:

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

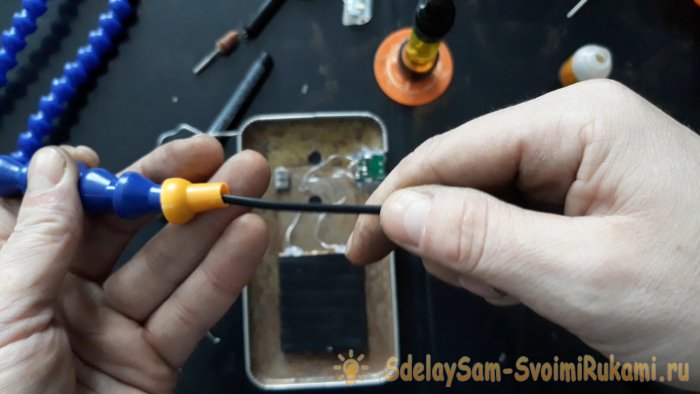

Далее, снимаем с одного из гибких держателей крокодильчик, и продеваем в держатель кабель USB-разъёма.

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

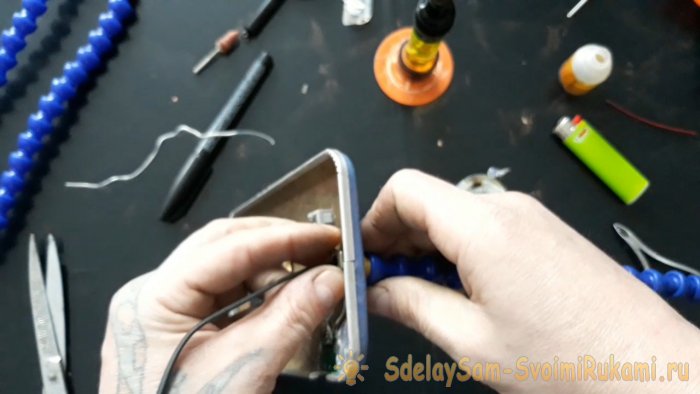

Продеваем остаток кабеля в отверстие корпуса, и устанавливаем на корпус держатель.

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Он крепится при помощи резьбы и гайки, которая идёт с держателем в комплекте. Зачищаем провода от USB-разъёма, и припаиваем их к оставшимся контактам на модуле и на выключателе.

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Так же, не забываем про полярность; красный проводок от кабеля разъёма – это плюс, а чёрный – минус. Вот что в итоге должно получиться:

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Проверяем на работоспособность. Подключаем к модулю кабель зарядки. Красный мигающий – идёт зарядка аккумулятора.

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

При включении лампы, загорится ровный синий – значит, аккумулятор отдаёт заряд на лампу.

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

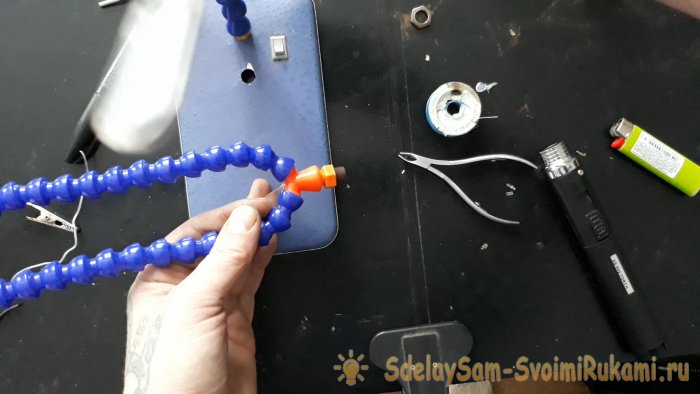

Осталось установить оставшиеся держатели.

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Теперь вынимаем из любого свободного, понравившегося Вам, держателя крокодильчик, и примеряем к освободившейся трубке лупу:

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

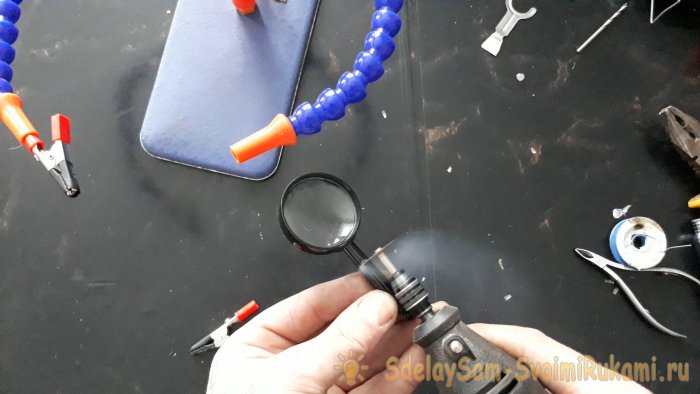

При помощи режущего диска и ножа подгоняем рукоятку лупы, под внутренний диаметр трубки, и устанавливаем лупу в держатель.

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

При необходимости, можно установить крокодильчик обратно.

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Так же, вместо лампы, можно установить в USB-разъём маленький вентилятор, для быстрого охлаждения паяемой платы или микросхемы.

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

На этом держатель третья рука с лупой и подсветкой готов. Можно, конечно, вместо трёх держателей, установить и четыре, и шесть. Да хоть десять! Всё равно, получится дешевле, чем в магазине. Но, на мой взгляд, и трёх держателей хватит вполне. Ведь их окончания можно менять, в зависимости от надобности.

Использование приспособления при пайке

Применение этого простого приспособления очень простое. После того, как вы надели гайку на пинцет и продвинули ее к середине, вам остается только сжать губки пинцета, чтобы зафиксировать деталь. При этом обратите внимание на грани на гайке. Они позволяют вам класть пинцет с деталью на стол под удобным для пайки углом. Таким образом, вы создаете комфортные условия для выполнения пайки, а деталь остается надежно закрепленной.

Геометрия гайки также играет важную роль в эффективности этого приспособления. Благодаря широкой поверхности гайки, пинцет легко и устойчиво размещается на столе. Вы можете выбрать угол, который наиболее удобен для вашей работы, и пинцет с деталью останется в этом положении без дополнительной поддержки.

Простое и эффективное приспособление, состоящее из пинцета с надетой на него широкой гайкой, может значительно облегчить пайку электроники. Оно позволяет фиксировать мелкие детали без необходимости дополнительных инструментов или помощи других людей. Быстрое изготовление и удобство использования делают это приспособление незаменимым инструментом для радиолюбителей и электронщиков.

Часто задаваемые вопросы:

  1. Возможно ли использовать другие инструменты для фиксации деталей при пайке?
    • Да, существуют и другие инструменты, такие как третья рука или паяльная жесть, которые могут использоваться для фиксации деталей. Однако, простое приспособление с пинцетом и гайкой является доступным и эффективным решением.
    • Какая гайка подходит лучше всего для этого приспособления?
      • Лучше всего подходит широкая гайка с гранями, которые обеспечивают удобное размещение пинцета на столе. Вы можете выбрать гайку, подходящую для размера вашего пинцета.
      • Могу ли я использовать эту технику для пайки других материалов, кроме электроники?
        • Да, вы можете использовать эту технику для фиксации деталей при пайке различных материалов, включая металл, пластик и др.
        • Как я могу удерживать паяльник и одновременно использовать приспособление?
          • Приспособление позволяет фиксировать деталь, освобождая ваши руки для удержания паяльника. Вы можете удобно расположить деталь и выполнить пайку без лишнего напряжения.
          • Могу ли я приобрести готовое приспособление или нужно его самому изготавливать?
            • Готовые приспособления могут быть доступны на рынке, но изготовление такого простого приспособления самостоятельно занимает всего несколько секунд и не требует особых навыков или инструментов. Вы можете сделать его самостоятельно с помощью обычного пинцета и широкой гайки.

            Виктор ИЛЬЮКЕВИЧ

            Третья рука для пайки своими руками!

            Наверное каждый радиолюбитель сталкивался с проблемой неудобства монтажа и распайки печатных плат. Постоянно приходится выкручиваться, пытаться как-то зафиксировать плату, в такие моменты очень не хватает третей руки, собственно эту проблему уже давно решили и придумали нехитрое приспособление, которая так и называется «Третья рука». Оно способно плотно зафиксировать плату и повернуть её под нужным углом, что значительно облегчает работу и экономит время.

            Но стоит такое приспособление не мало денег, поэтому, предлагаю вам изготовить довольно простое устройства, из подручных материалов, практически за бесплатно!

            Процесс изготовления

            Для изготовления «третьей руки», понадобится 2 отрезка стального уголка, размеры подбираем индивидуально, всё зависит от ваших потребностей. Сверлим в уголке, по центру, друг на против друга, отверстия и привариваем гайку с шайбой, на одном из уголков. Далее зачищаем, грунтуем и производим покраску деталей.

            Затем нужно изготовить накладки, которые обеспечат мягкую фиксацию платы и предотвратят её повреждение. Для этих целей отлично подойдет, искусственный фетр, так как в этом случае, он показал себя с лучшей стороны, можно попробовать войлок или другой материал, который устойчив к воздействию паяльного фена, если вы им конечно пользуетесь!

            Отрезаем две полоски необходимой длины и приклеиваем их деталям, как на фотографии ниже:

            Для того что бы конструкция не скользила по столу, можно взять прорезиненные накладки для мебели и приклеить их и основанию конструкции.

            Ну вот в принципе и готова наша третья рука, можно испытывать! Она надежно и плотно фиксирует плату и отлично справляется с поставленной задачей. Ниже вы можете в этом убедиться, да и выглядит симпатично!

            Особенности

            Все инструменты такого типа имеют схожую конструкцию. Обязательным является наличие тяжелого основания, чтобы «третья рука» для пайки не падала во время работы, если понадобится закрепить более тяжелые детали. Соединения обычно подвижные, на шарнирах – это позволяет фиксировать предметы в наиболее удобном положении. Зажим с лупой и подсветкой дает возможность тщательно рассмотреть все мелочи и не ошибиться при работе. Как правило, части «третьей руки» изготавливаются из анодированного алюминия. Это достаточно прочный металл, не подверженный ржавлению. Станина (основание) может быть выполнена из литого алюминия или чугуна. Зажимы типа «крокодил» присутствуют в количестве 2-3 штук.

            Перед началом работы приспособление необходимо установить на ровную поверхность. В одном из зажимов фиксируется паяльник, в другом – плата, также можно разместить там припой или дополнительную подсветку, если это необходимо. Благодаря подвижности шарниров пользователь может отрегулировать положение деталей и инструментов, повернуть линзу увеличительного стекла нужным образом.

            Устройство имеет следующие преимущества:

            • держатель для паяльника позволяет исключить случайное прожигание стола во время работы;
            • возрастает качество пайки – пользователь не касается элементов платы, снижается вероятность окисления в местах соединения;
            • приспособление можно использовать при работе с деталями разного размера.

            Еще один плюс – «третья рука» стоит не слишком дорого, и купить ее несложно, сделать это можно в обычном магазине инструментов или через интернет.

            Популярные бренды

            Подобные устройства представлены у многих производителей. Средняя цена колеблется в диапазоне от 450 до 2500 рублей. Стоимость зависит от особенностей конструкции, наличия дополнительных зажимов. Впрочем, даже самые бюджетные варианты без проблем выполняют свою основную задачу – обеспечивают фиксацию микросхем и деталей.

            Производители, у которых можно приобрести «третью руку»:

            • Sparta;
            • «Зубр»;
            • ProsKit;
            • REXANT;
            • SANTOOL.

            Все перечисленные компании достаточно известны, они выпускают инструменты и оборудование. Качество товаров у них примерно одинаковое, поэтому при выборе имеет смысл ориентироваться на собственные потребности. Также можно воспользоваться рекомендациями:

            • длина оси имеет значение – при достаточных размерах есть возможность установить пневмосдуватель или вытяжной вентилятор для удаления остатков припоя;
            • обратите внимание на оптические параметрыувеличительного стекла – у разных моделей эти показатели могут отличаться;
            • не лишними будут резиновые ножки на основании – они уменьшают вероятность скольжения;
            • комплектность зажимов может быть разной, помимо стандартных «крокодилов» некоторые производители добавляют изогнутые, наклонные и крестообразные наконечники, что расширяет возможности эксплуатации;
            • для работы с хрупкой электроникой стоит использовать зажимы из силиконовых материалов, чтобы избежать случайных повреждений.

            Если ассортимент в магазинах вас не устраивает, подобное устройство можно самостоятельно собрать в домашних условиях. Это не займет много времени, однако потребуется приобрести некоторые детали.

            ДЕРЖАТЕЛЬ ДЛЯ ПАЙКИ ПЛАТ

            Всем привет! Штатив для печатных плат или третья рука способен облегчить творчество радиолюбителя. Применяется он для удобства при монтаже печатных плат, ведь таким образом, ваши обе руки остаются свободными. На рынке представлено множество вариантов этого устройства: от самых простых, до навороченных с подсветкой и набором увеличительных стекол. Также, в сети можно найти уйму вариантов для самостоятельного изготовления. Я хочу поделиться с вами своим функциональным вариантом изготовления третьей руки. Для начала расскажу о том, как она функционирует, а потом подробно расскажу о её изготовлении.

            Данный вариант имеет регулировку по высоте. Осуществляется она при помощи двух гаек барашек.

            Также можно отрегулировать наклон платы. Для этого, нужно открутить болт (на фото отмечен стрелкой), отрегулировать нужный угол наклона, затем зафиксировать положение этим же болтом.

            Расстояние между зажимами также регулируется. Их можно переставить в любое место планки. Для этого в ней присутствует множество отверстий.

            Основание, достаточно тяжелое, что защищает конструкцию от опрокидывания.

            Самостоятельное изготовление держателя

            Перейдем к процессу изготовления. Для этого нам понадобиться:

            1. Старая компьютерная мышь
            2. Планка с отверстиями или нулевая шина
            3. Болт. Я использовал М6
            4. Гайка к болту.
            5. Две гайки барашки
            6. Клемма
            7. Крокодилы
            8. Тяжелый металлический предмет

            Разбираем компьютерную мышь, удаляем внутренности, они нам больше не пригодятся. В верхней части сверлим отверстие и вставляем в него болт. А с обратной стороны фиксируем его гайкой. Стараемся установить его таким образом, чтобы болт стоял четко прямо.

            Это будет наше основание. Для того, чтобы исключить опрокидывание во время работы, основание нужно утяжелить. Для этого можно использовать любой металлический предмет, ну или в крайнем случае положить туда камень. Главное, чтобы этот предмет не болтался внутри мышки. После этого собираем мышку обратно. Основание готово. Далее нам необходимо сделать сами лапки. Для этого я использовал крокодилы с металлическими прутками. Пруток прикрепить к крокодилу нужно с помощью пайки. Далее в клемму нужно вкрутить кусочек шпильки. Таким образом:

            Удобная третья рука для пайки

            Иногда при пайке проводов или запайке радиодеталей на плату нужна третья рука или же удобная стойка для крепления самой платы. Я предлагаю Вам сделать очень удобное устройство которое облегчит пайку и станет незаменимым помощником в Вашей мастерской. Эта третья рука для пайки сделанная своими руками пока пожалуй самое лучше решение которое я сейчас видел среди подобных, к тому же делается оно не сложно и быстро. Здесь и подвижные зажимы для зажима и фиксирования как проводов, радиодеталей так и дополнительных вспомогательных устройств, как то линза, вентилятор, так есть и примагничивающиеся стойки для фиксирования плат любых конфигураций (правда не очень больших по габариту но большинство плат обычно небольших размеров) которые можно двигать и примагничивать в любом месте рабочего пространства третьей руки.

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Что нам понадобится чтобы сделать третью руку:

            • Неодимовый магнит с отверстием в виде шайбы 20 х 5 мм и с внутренним конусом под головку винта, отверстие – 5 мм — https://alii.pub/6pwouo;
            • Стальной 2 мм лист размерами 20 х 20 см;
            • Латунная шестигранная стойка – M4 х 25;
            • Винт с потайной головкой – M4 х 8;
            • Колпачковая гайка – M4;
            • Винт с потайной головкой – M3 х 16;
            • USB кабель удлинитель в металлической оплетке — https://alii.pub/6pwomp;
            • Чёрная самоклеющаяся ПВХ пленка;
            • Зажимы «крокодил»;
            • Резиновые или силиконовые ножки;
            • Термоусадочная трубка чёрного цвета.

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Как сделать третью руку для пайки, пошаговая инструкция:

            Наклеиваем ПВХ плёнку на металлический лист с одной стороны, выступающие концы плёнки загибаем со всех сторон на другую сторону.

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Приклеиваем к низу металлического листа резиновые ножки.

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Привинчиваем винтом M4 х 8 магнит-шайбу к латунной стойке – M4 х 25 и сверху в качестве зажима для плат будет накручиваться на стойку колпачковая гайка – M4. Таких стоек делаем 4 штуки они будут удерживать плату при пайке с 4-х сторон.

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Берём USB удлинители в металлической оплетке и разбираем у них с помощью кусачек разъём и гнездо USB, постепенно откусывая часть пластика добираемся как можно аккуратнее до концов металлической гофры и вытаскиваем из этой трубки провода.

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Дальше надеваем на винт М3 х 16 магнит, затем надеваем шайбу и стягиваем гайкой. Затем ввинчиваем эти магнитные стойки в гофрированные трубки с одной стороны. Таких стоек делаем ещё 2 штуки.

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Для этого шага нам понадобятся зажимы типа «крокодил», снимаем с них изоляцию. На гофрированные стойки надеваем по кусочку термоусадочной трубки. Замешиваем двухкомпонентный эпоксидный клей, смазываем им кончики трубок и насаживаем на них крокодилы, дополнительно ещё промазывая этим же клеем.

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            После высыхания клея натягиваем термоусадочные трубки на крокодилы, на те места где находится клей. И усаживаем их с помощью термовоздушной паяльной станции или же просто обычной зажигалкой или спичками.

            Также термоусадочную трубку насаживаем на «зубы» крокодилов.

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Вот и всё, третья рука для пайки плат и проводов которую сделали своими руками готова! Надеюсь эта самоделка Вам понравилась и Вы тоже повторите её у себя дома и она станет Вашим помощником при пайке плат и проводов.

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Удобная третья рука для пайки

            Забрать к себе:Share on VKShare on Facebook 0 Tweet about this on TwitterShare on Google+ 0 Pin on Pinterest 0 Email this to someone

            Оцените статью
            TutShema
            Добавить комментарий
