Светодиодная лампа моргает ремонт своими руками

Вы решили поменять «прожорливые» лампы накаливания, в т.ч. и галогенные, накручивающие счетчик, на их экономичные светодиодные аналоги. В магазине вам помогли сделать правильный выбор, проверили их работоспособность и показали, каким оттенком белого света вы будете пользоваться в гостиной или кабинете. Но бывает, светодиодные лампочки разной мощности, достоверно исправные, после включения моргают с разной частотой.

Под понятием «лампа моргает» понимают свечение источника света прерывистым излучением, «мерцает» — неравномерный или колеблющийся свет. Например, у свечи на ветру колеблется язычок пламени. Говорят, что свеча мерцает.

В светотехнике изменяющийся характер светового потока лампы или светильника называется фликер. Английское flicker в переводе означает «мерцание».

Это субъективное ощущение заметных для глаза колебаний спектрального состава или светового потока, излучаемого источниками искусственного света.

тест при наличии мерцающей лампы.

Лампа мигает во включенном состоянии

Причины мерцания и мигания светодиодных ламп во включенном состоянии разные. Одна из них – нештатная работа источника питания, имеющего электронную защиту, например, от токовой перегрузки. Она срабатывает в момент, когда ток через светодиодную лампу превысит заданный номинальный ток лампы, например, на 30%. Или при выходе напряжения в сети за рабочие пределы. Электронная защита мгновенно выключит блок питания и включит его автоматически при возвращении к нормальному.

Скачки сетевого напряжения

Особенно ярко заметны моменты включения источников питания, собранных по схеме импульсных преобразователей переменного напряжения в стабильный ток или напряжение. Их пусковой импульс может на доли секунды превысить пяти- или даже десятикратный номинальный рабочий ток. Т.е. каждое включение светодиодного устройства – ленты, прожектора или светильника — может приводить к провалам напряжения в питающей сети 220 В.

скачки сетевого напряжения.

Мигания могут вызываться и датчиками светильников, например, присутствия или движения человека, сумерковыми и пр. Их неправильная работа может вызывать неуправляемые периодические включения или выключения.

Аналогично проявляются программные сбои в системах управления диммерами или светильниками, например, в «умном доме».

Мигание из-за низкого напряжения в сети

Низкое напряжение в старых сетях бытового электропитания 220-230 В 50 Гц может быть при их значительной перегрузке бытовой электротехникой. Если раньше электрические предохранители на вводе в квартиру были номиналом 10-15 А, то сейчас автоматические УЗО (устройства защитного отключения) реагируют на ток 25-50 А.

Светодиодная Лампа Моргает Ремонт Своими Руками

Малая емкость конденсатора

Эта причина может проявляться не столько в мигании, сколько в мерцании, т.е. в пульсациях напряжения или тока питания. Увидеть мерцание можно:

  • боковым или периферическим зрением;
  • использовав «карандашный тест» – быстро двигать карандашом или шариковой ручкой поперек потока света от лампы. Появление видимых промежуточных положений карандаша свидетельствует о наличии высоких пульсаций светового потока, а значит и мерцания;
  • в определенных режимах телефона на экране на фоне предмета, освещенного мерцающим светом, будут видны поперечные полосы.

Для устранения или уменьшения мерцаний (пульсаций) нужна перепайка фильтрующего конденсатора. Разбирают лампу, отсоединив колбу от цоколя, вынимают из цоколя печатную плату драйвера и меняют конденсатор в фильтре или, если позволяет место, допаивают еще один.

Разобранная конструкция светодиодной лампы. Лампа типа «кукуруза».

Почему мигает светодиодная лампа при выключенном свете?

Наличие выключателя с подсветкой

Схема подключения лампы к выключателю

Выключатель разомкнут, но происходит протекание малого тока через цепь подсветки, заряжающего конденсатор драйвера лампы. Конденсатор заряжается, а затем разряжается, заставляя периодически вспыхивать лампочку.

Принцип работы лампы и выключателя с подсветкой

Неисправность и проблемы проводки

Мерцание может вызываться плохой изоляцией кабельных линий электропитания ламп в светильнике. Утечка тока приводит к появлению фазного напряжения на входе драйвера при отключенном выключателе. Происходит заряд и разряд фильтрующего конденсатора, как и в предыдущем случае. Аналогичный эффект наблюдается, если фаза ошибочно подана на лампу напрямую, а ноль коммутируется выключателем.

Почему светодиодная лампа мигает во включенном состоянии?

Проблемы продукции низкого качества:

  • В дешевых лампах устанавливают простейшие RC-драйверы. В более дорогих – линейные драйверы. В продукции лучшего качества – IC-драйверы с эффективным встроенным стабилизатором. Первые два варианта мигают даже при небольших перепадах сетевого напряжения и теряют яркость при его снижении. Лишь качественные изделия с IC-драйвером стабильно работают при изменениях напряжения в широком пределе.
  • Важным параметром светодиодных ламп является коэффициент пульсации. По СНиП 23-05-95 он не должен превышать 10-20% на частотах до 300 Гц. Кп некачественных изделий достигает 70-80%. Создаваемое ими пульсирующее освещение раздражает зрение и негативно воздействует на самочувствие человека.

Недостаточное напряжение в сети

Это самая распространённая ситуация, при которой мигает светодиодная лампа во включённом состоянии. В районах за городом, и даже в некоторых городских районах нагрузка в питающей сети стандартно не превышает 200В. Это приводит к недостатку напряжения при включении тех или иных электроприборов, в том числе, к появлению мерцания у включённой светодиодной лампы. При такой нагрузке нормально функционировать может только лампочка, у которой имеется драйвер. Также можно купить лампочку, которая работает при нагрузке от 180 до 250В.

Моргание может появиться и по причине использования диммера, устройства для регулирования яркости света, который подаётся светильником. При этом сама лампочка может быть не предназначена для работы с разными уровнями яркости. Такая модель начинает моргать сразу при подключении, если диммер включён не на всю мощность. Если мигает светодиодная лампа, можно просто включить диммер на максимум – тогда не будет мерцания, но и диммер тогда будет работать только в этом положении.

Светодиодная лампа с диммером

Если в доме постоянно возникают перебои с подачей стабильной нагрузки, решением является покупка стабилизатора напряжения. Он устранит мерцание светодиодных ламп и защитит их от быстрого выхода из строя.

Есть также отдельная категория осветительных устройств, которые работают при нагрузке 12В. Для функционирования в доме они подсоединяются к прибору понижающего напряжения, который подключается к основной сети. Но мигать может и такая лампочка, что обычно говорит о малой мощности в питающем модуле прибора. Обычно неполадка возникает при установке галогенных лампочек вместо светодиодов в точечных светильниках.

Низкое качество светодиода

Иногда можно долго размышлять и проверять, по каким техническим причинам и почему моргает светодиодная лампа во включённом состоянии, а причина оказывается простой – низкое качество изделия.

Если лампочка моргает с определёнными интервалами, мерцание может быть даже незаметно для человека. Причина неполадки – в невысоком качестве питающего модуля светодиода, который не может корректно обработать выпрямленную нагрузку.

Конструкция стандартной светодиодной лампы

Такое моргание вредно для глаз и по этой причине покупать осветительные устройства необходимо у проверенных производителей. Все надёжные изготовители выполняют свою продукцию согласно правилам СанПиН 2.2.1/2.1.1.1278–03, в которых указан коэффициент пульсаций. Если изделие качественное, данный параметр будет написан на упаковке. У дешёвых моделей он указывается не всегда.

Повысить качество светодиода у дешёвых изделий можно своими руками, но это довольно трудоёмкая задача: обычно необходимо разобрать цоколь и установить вместо старого конденсатора новый большей ёмкости. Естественно, новый элемент должен подходить по габаритам светодиодной лампочке, чтобы цоколь нормально устанавливался на место.

Видео описание

Смотрите, как устранить мерцание лампы при включённом свете в данном видео:

Большинство проблем с мерцанием светодиодов можно решить самостоятельно. Однако, если вы не уверены в своей компетентности по данному вопросу, лучше попросить выполнить диагностику и ремонт оборудования профессионала, или человека, который разбирается в электротехнике. Помните, что светодиодная лампочка взаимодействует с электрической сетью, поэтому важно соблюдать технику безопасности для защиты от удара током.

Устраняем мигание светодиодной лампы с помощью конденсатора

конденсатор

Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.

схема шунтирования светодиодной лампы конденсатором

Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.

Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.

В цепи переменного тока, конденсатор это по сути реактивное сопротивление, которое не учитывается эл.счетчиком и в отличии от резистора конденсатор не греется.

Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).

конденсатор внутри энергосберегающей лампы

Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп. Правда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.

Отдельный нулевой провод

подключение нулевого провода к подсветке при мигании лампы

Если у вас выключатель находится в одном блоке с розеткой или к выключателю подведен еще и нулевой провод, то подсветку можно жестко подключить к фазе и нулю. Она будет гореть постоянно, но лампочка моргать уже не будет. Метод связан с прокладкой дополнительных проводов и не очень удобен.

подключение проходного выключателя при моргании светодиодной лампы

Также можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.

Это достигается за счет прямой подачи в отключенном положении на лампу только нулевых проводников.

И уже никакие наводки не заставят ее засветиться. Правда здесь также нужно заводить нулевой проводник на выключатель. Зато данный способ позволяет избавиться от мигания, даже когда подсветка не является этому причиной! (об этом сказано ниже).

Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.

Ремонт подмигивания светодиодной лампы с цоколем GX70

На днях покупал светодиодных ламп в будущий натяжной потолок в Леруа. Основательно покрутил в руках имеющиеся в наличии лампы с цоколем GX53. Везде пластик, отсутствие оребрения, даже для мощностей в 15Вт. В очередной раз расстроился, что с цоколем GX70 отсутствуют в продаже (для прошлого натяжного потолка так же пришлось покупать GX53). В GX70 за счёт больших размеров диоды расположены реже и соответственно теплосъём лучше, а соответственно и сроки службы.
Вспомнил, как писал про ремонт подобной лампы, решил отыскать и сложить в блог (в соответствии с политикой сбора собственного контента в одном месте)
Купил, кстати, гауссы на 10Вт, Надёжина (ледобзор) в этот раз не мониторил, но гауссы понравились наличием транса, кондеров, термопасты и тем что внутри корпус металлизированный (или пластик-металл)
Копирую из темы в Сделай сам

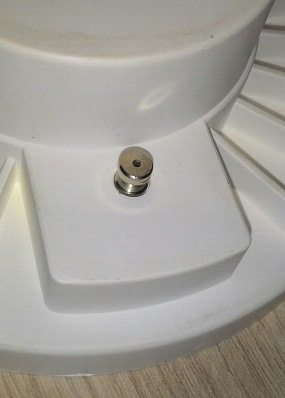

Хотелось много света на основе стандартных решений. Были выбраны лампы и светильники с цоколем GX70. Лампы, чуть больше чем распространённые GX53, используются для офисных помещений.

Лампы через некоторое время после установки начали мигать, пошевелишь — прекращают.

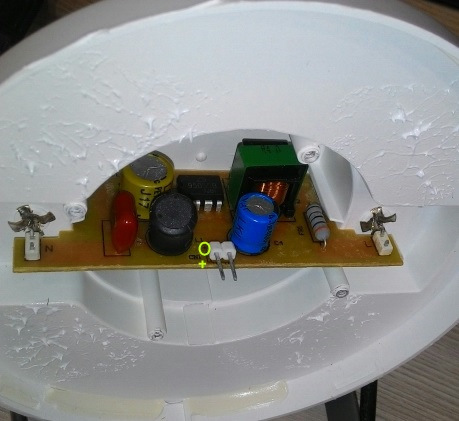

Разобрал лампу, ножом вывернув матовый светорассеиватель из креплений (белый герметик и небольшие защёлки). Открутил болтики и выдернул подложку светодиода из штырькового соединения с драйвером. Драйвер в свою очередь вытащил из контактов.

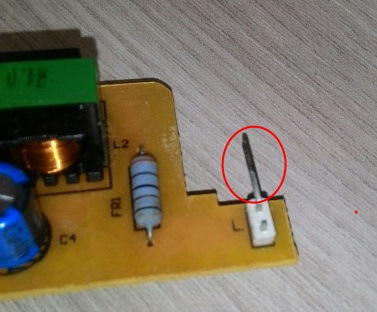

Обнаружил проблему — обгоревший контакт.

Стала понятна причина подмигиваний — при нагреве контакт дребезжал, и терял соединение, остыв восстанавливал.

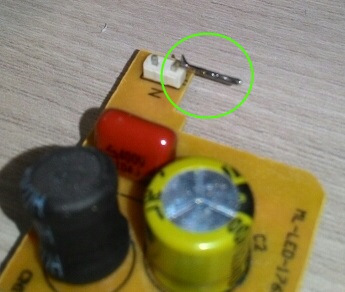

Штырьки входили довольно свободно, болтались. Облудить и контакт не удалось (да и было боязно за пластмассу).

Подогнуть, увеличив контакт — не надёжно, нагрев, да и металл не пружинный. Решил залудить штырьки, для плотного вхождения.

При сборке добавил отсутствующей термопасты.

После сборки одна из ламп не заработала, оказалось попутал плюс с минусом на подложке со светодиодами.

В итоге все лампы заработали, проблемных оказалось 4 из 9.

PS проблема с контактами для этой модели и производителя оказалась повторяющейся — из 9 эксплуатируемых ламп пришлось чинить 5. Navigator по лампам говноделы.

Почему светодиодная лампочка стала моргать и можно ли это исправить?

В люстре светодиодная лампочка моргает. При включении люстры лампочка горит нормально, через минуту начинает моргать. Можно её отремонтировать или проще выкинуть.

комментировать
в избранное
Ким Чен Ын [568K]
3 года назад

Причин довольно много и не все из них можно исправить.

Например купили не дорогую (как правило Китайскую) светодиодную лампочку.

Это лампы крайне низкого качества, мигать они начинают перед тем как перегореть.

У меня такая лампочка мигает примерно 7-10 дней и после этого окончательно перегорает.

Выход один, покупка более качественной лампы.

Далее, светодиодная лампа может моргать как при включённом свете, так и при выключенном.

Возможно у Вас установлен вот такой

выключатель с подсветкой, через индикатор подсветки проходит «микроток» и «заряжает» конденсатор светодиодной лампочки, в итоге лампа может моргать (кратковременно).

Можно поменять выключатель и установить новый, но уже без подсветки.

В принципе можно и отключить подсветку в выключателе.

Возможно у Вас где-то проблемы с проводкой, проверьте, клеммы, скрутки, видимо где-то плохой контакт.

Фазный провод можно найти при помощи обычной индикаторной отвёртки.

Возможно у Вас в сети критически низкое напряжение (или же нестабильное напряжение), отсюда и проблемы с миганием светодиодных лампочек.

Выход покупать более дорогие светодиодные лампочки с хорошим драйвером, ну и конечно нужны светодиодные лампочки рабочего напряжения от 180 Ватт и более, но не менее.

Такие лампы будут устойчиво светить даже при низком напряжении. диапазоном.

Ну и конечно не помешает установка стабилизатора напряжения.

А возможно Вы такую лампочку подключали через диммер, тоже могут быть проблемы с мерцанием.

Не все модели светодиодных ламп можно подключать через диммер.

Мерцание при включенном выключателе

Одна из причин мигания светодиодов — плохой монтаж. При ненадежной фиксации контактов и элементов цепи появляются неблагоприятные явления, включая мерцание LED-диодов. Подключая кабель, важно соблюдать полярность устройства. Значительно упрощается монтаж при цветной маркировке проводов.

Светодиодные лампы могут мигать из-за плохого качества электромонтажных работ

В старых строениях используйте индикатор и мультиметр, позволяющие найти фазовый и нулевой проводники. Неправильное подключение приведет к постоянному напряжению в цепи (хоть и небольшому), поэтому лампа будет периодически мерцать. В редких случаях проблема решается путем замены старого трансформатора на блок питания для гибкой ленты.

Малое напряжение в электросети

Для измерения напряжения в сети используют специальное устройство — мультиметр или вольтметр. В случае нормального значения на индикаторе высветится 215 – 225 В. Такие погрешности считаются допустимыми. Если увидите что-то менее 200 или более 230 В, следует обращаться в ЖЭК или электросети по району. Организация должна самостоятельно произвести замеры и при несоответствии отрегулировать работу силового трансформатора на ближайшей подстанции.

На практике бывают случаи, когда ремонтники не могут отрегулировать напряжение в соответствии с ПУЭ. В таких ситуациях требуется подключение ограничителя тока или стабилизатора напряжения.

Применение диммера

Далеко не все светодиодные лампы пригодны для эксплуатации в цепи с диммером (устройством, предназначенным для изменения яркости). Если через данный элемент включить источник, может появиться мерцание. При повышении мощности мигание может исчезать.

Мигание LED-лампы может быть вызвано диммером

Выход в данной ситуации — включить светильник без каких-либо приборов, снижающих напряжение, либо не выставлять тумблер диммера на крайние положения.

Устранение мерцания

Монтаж на разрыв нуля или ошибки при подключении выключателя приводят к неправильной схеме освещения. В таких ситуациях при отключении функционирование лампы не прекращается, что приводит к периодичному миганию.

Перед тем как исправить этот недостаток, убедитесь, что устранили все негативные факторы, поскольку паразитирующие импульсы тока на проводке появляются даже при повышенной влажности в помещении.

Отключение диода

Для выполнения процедуры понадобятся крестообразная отвертка со шлицом, кусачки, измеритель напряжения и пассатижи. Более дешевые разновидности приборов не оснащены устройствами для защиты от мерцания при выключенном состоянии. Это резистор, установленный на электронную плату и защищающий от малого тока, поступающего с подсветки выключателя. Попробуйте отключить диод.

Отключение диода в выключателе с посветкой

Отключите подачу электроэнергии, обесточив автомат — необходимо для повышения безопасности во избежание поражения током. Используйте мультиметр для измерения напряжения на контактах. Демонтируйте выключатель с неоновой или диодной подсветкой, применив отвертку. Удалите накладки с устройства и оттяните их в сторону пола, приложив малое усилие.

Открутите два шурупа, используемых для фиксации выключателя и усиков, снимите провода с питания диода или перекусите нужный провод кусачками.

Замена коммутирующего аппарата

Для выполнения действия понадобятся отвертки, мультиметр, кусачки и пассатижи. Крупные отвертки необходимы для снятия выключателя из гнезда в стене, а мелкие — для обесточивания контактов.

Метод актуален, если нет возможности отключить питание диода, что может быть связано с конструктивными особенностями выключателя. Предпримите те же меры безопасности, что и в предыдущем способе — обесточьте квартиру, отключив автомат, а затем убедитесь в отсутствии напряжения на контактах при помощи мультиметра.

Снимите накладки и вытащите из стены выключатель (читайте метод, описанный в «Отключении диода»). Отсоедините кабели на коммутирующей устройстве, замените выключатель, сохраняя последовательность подключения проводников. Уложите кабель и установите фурнитуру. Не спеша закрутите шурупы, фиксирующие выключатель, избегая попадания питающих проводов под зажимы.

Перед выполнением демонтажа пронумеруйте проводники и гнезда, чтобы избежать в дальнейшем путаницы. Соблюдайте обратную последовательность при установке нового выключателя.

Замена выключателя для устранения мигания ламп

Включение дополнительной лампы

Метод уже был описан выше — достаточно вкрутить обычную лампу накаливания или галогенку в любое гнездо люстры. Включать ее необязательно.

Шунтирующий резистор

Подключите резистор к электрической схеме, заизолировав его термоусадочной лентой. Идеальным вариантом для монтажа станет распределительный щиток. Установите резистор между проводниками «фазы» и «нуля», параллельно цепи с лампой. Для этого используйте специальные зажимы.

Если нет возможности подключить резистор в распределительную коробку (запрятана глубоко в стене или внутри нет свободного пространства), припаяйте его к фазному или нулевому проводу на осветительном приборе, а концы спрячьте в клеммник.

Подсоединение шунтирующего резистора к клеммам

У этого метода серьезный недостаток — резистор при эксплуатации нагревается, а если будет неправильно подобрана мощность, это может привести к возгоранию. Современный счетчик электроэнергии будет учитывать наличие резистора, за который взимается дополнительная плата.
