Рассчитайте общее сопротивление цепи если сопротивление одного резистора r

Чтобы быстро вычислить общее сопротивление двух и более резисторов, соединенных параллельно, вы можете воспользоваться следующим онлайн калькулятором:

Параллельное соединение резисторов — одно из двух видов электрических соединений, когда оба вывода одного резистора соединены с соответствующими выводами другого резистора или резисторов. Зачастую резисторы соединяют последовательно или параллельно для того, чтобы создать более сложные электронные схемы.

Схема параллельного соединения резисторов показан на рисунке ниже. При параллельном соединении резисторов, напряжение на всех резисторах будет одинаковым, а протекающий через них ток будет пропорционален их сопротивлению:

Формула параллельного соединения резисторов

Общее сопротивление нескольких резисторов соединенных параллельно определяется по следующей формуле:

Ток, протекающий через отдельно взятый резистор, согласно закону Ома, можно найти по формуле:

Рассчитайте общее сопротивление цепи, если сопротивление одного резистора R.

Обучайтесь и развивайтесь всесторонне вместе с нами, делитесь знаниями и накопленным опытом, расширяйте границы знаний и ваших умений.

поделиться знаниями или
запомнить страничку

  • Все категории
  • экономические 43,679
  • гуманитарные 33,657
  • юридические 17,917
  • школьный раздел 612,672
  • разное 16,911

Популярное на сайте:

Как быстро выучить стихотворение наизусть? Запоминание стихов является стандартным заданием во многих школах.

Как научится читать по диагонали? Скорость чтения зависит от скорости восприятия каждого отдельного слова в тексте.

Как быстро и эффективно исправить почерк? Люди часто предполагают, что каллиграфия и почерк являются синонимами, но это не так.

Как научится говорить грамотно и правильно? Общение на хорошем, уверенном и естественном русском языке является достижимой целью.

  • Обратная связь
  • Правила сайта

Рассчитайте общее сопротивление цепи если сопротивление одного резистора r

Вопрос по физике:

Очень срочно.
Помогите пожалуйста .

2. Рассчитайте общее сопротивление цепи на рисунке, если сопротивление одного резис­тора R.

3. Рассчитайте общее сопротивление цепи на рисунке, если сопротивление одного рези­стора R.

8 класс, 20 урок, Смешанное соединение проводников

Изображение к вопросу

Изображение к вопросу

Трудности с пониманием предмета? Готовишься к экзаменам, ОГЭ или ЕГЭ?

Воспользуйся формой подбора репетитора и занимайся онлайн. Пробный урок — бесплатно!

  • bookmark_border
  • 04.03.2015 14:50
  • Физика
  • remove_red_eye 11369
  • thumb_up 39
Ответы и объяснения 1

qutedeamen179

2) Два одинаковых параллельно R/2 к нему параллельно 2*R
R12=R/2
R34=R3+R4=2*R
Ro=R12*R34/(R12+R34)=(2/5)*R
===
3) R23=R2+R3=2*R
R234=R23*R4/(R23+R4)=(2/3)*R
Ro=R1+R234=(5/3)*R

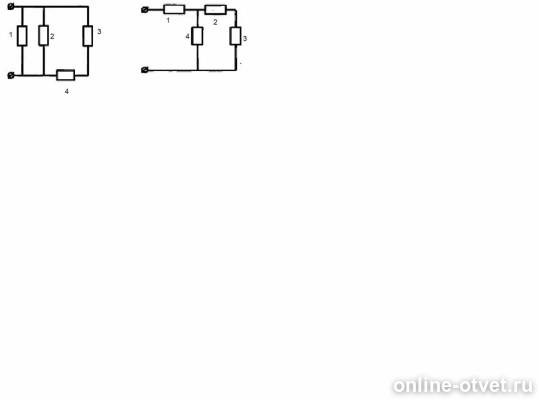

Номера сопротивлений на схеме в приложении
============================
