Простая антенна для цифрового ТВ за 10 минут своими руками

Современное телевещание массово отходит от аналоговых сигналов в пользу более перспективного и качественного цифрового. И если вы оказались в ситуации, когда под рукой нет антенны или имеющаяся сломалась, вам пригодятся несколько инструкций для самодельного устройства.

Однако заметьте, универсальный приемник создать не получится, при усилении принимаемого ТВ сигнала, существенно сократиться диапазон каналов, и наоборот, при расширении рабочих пределов придется пожертвовать коэффициентом усиления. Поэтому антенна для цифрового ТВ своими руками разрабатывается исходя из персональных данных, которые актуальны для вашего жилья и его местоположения в регионе.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

  • найти в интернете ближайшие мультиплексоры в регионе или городе;
  • определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
  • узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ — длина волны, f — частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

  • λ = 300/500 = 0,6 м;
  • λ = 300/750 = 0,4 м.

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Как сделать мощную ТВ-антенну своими руками меньше, чем за 10 минут

Делаем антенну своими руками.

Лучшая мощная цифровая Т2 антенна своими руками.


Делаем антенну своими руками.

В жизни случается «разное». Иногда бывает такое, что остаешься даже без телевизора. Причем сам телевизор есть, а вот антенны для него нет. Чем принять сигнал в таком случае? На самом деле вполне эффективный приемник можно достаточно легко соорудить самостоятельно. Все, что для этого понадобится – кусок подходящего кабеля.

Все, что понадобится для работы.

Все, что понадобится для работы.

Создать современную телевизионную антенну DVB-T2 можно своими руками из подручных материалов. Для этого понадобится найти телевизионный коаксиальный кабель длиной 20 см, разъем F типа, а также ВЧ разъем. Само собой, понадобятся некоторые инструменты, в числе которых обязаны быть рулетка, кусачки, нож и плоскогубцы.

Работает с длиной и изоляцией.

Работает с длиной и изоляцией.

Перед тем, как начать делать такую антенну, следует узнать частоту вещания в вашем населенном пункте. В большинстве случае такая информация содержится на официальном сайте телерадиовещательной компании страны. Частота вещания будет указана в МГц. Она нужна для того, чтобы определить минимальную длину антенны. Чаще всего приемника должен быть в районе 10 см. Для этого 7 500 нужно разделить на частоту вещания в вашем региона (получившаяся цифра и будет необходимой длиной).

Одеваем головку.

Одеваем головку.

Теперь переходим непосредственно к процессу изготовления. Берем наш коаксиальный кабель длиной 20 см и снимаем 3 см изоляции с одной из его сторон для разъема F. Прорезывать кабель необходимо до центральной медной жилы. После этого можно накручивать разъем, при этом медный хвостик не должен выходить за него больше, чем на 1 см. Теперь на F накручиваем ВЧ, который будет соединяться со штекером.

Заканчиваем с обрезкой.

Заканчиваем с обрезкой.

Отступив от разъема 3-4 сантиметра, отступаем еще несколько сантиметров (столько, сколько получилось при вычислении длины в зависимости от частоты вещания) и отрезаем оставшееся, край зачищается от изоляции. Сама антенна изгибается под угол в 90 градусов для лучшего принятия сигнала.

Видео

В прошлом на Novate.ru было еще много другой интересной и полезной информации о том, как что-то можно сделать своими руками. Вот, например, небольшое руководство о том, как спасти намокший смартфон и еще 7 простых идей для решения мелких бытовых неурядиц , которые так или иначе случаются в жизни.

Простая телевизионная антенна

Это очень простая и эффективная антенна для приема цифрового и аналогового телевидения. Подходит для использования как дома, так и на улице. Антенна представляет собой «би-квадрат» (двойной квадрат) — это самая простая и популярная конструкция для повторения.

Простая телевизионная антенна

  • — Коаксиальный кабель.
  • — Разъем телевизионный.
  • — Медная проволока около метра в длину, диаметром 2 — 4 мм. Подойдет так же любая, даже стальная.
  • — Флюс с припоем.
  • — Пластиковая круглая распределительная коробка для корпуса. Или любая другая.

Простая телевизионная антенна

Изготовление антенны для приема цифрового телевидения (DVB-T)

Я буду делать антенну для приема каналов цифрового телевидения. Чтобы приступить к изготовлению, для начала необходимо рассчитать размеры будущей антенны. А чтобы рассчитать размеры необходимо знать середину диапазона приема цифровых каналов. Средняя частота примерно равна – 690 МГц. Если вы хотите сделать антенну под аналоговые каналы, то возьмите, скажем – 470 МГц для ДМВ и т.п. (диапазоны каналов телевидения можно глянуть ТУТ) Далее заходим сюда – РАСЧЕТ АНТЕННЫ Вводим частоту и нажимаем «CALCULATE» и смотрим чему равно L1. L1 – это плечо квадрата для антенны. В моем случае для частоты 690 МГц оно рано примерно 105 мм. Нужное число найдено, больше ничего не понадобиться. Теперь приступаем непосредственно к постройке антенны «би-квадрат». Отмеряем примерно 90 см толстого медного провода и откусываем либо кусачками, либо пассатижами.

Простая телевизионная антенна

Простая телевизионная антенна

Далее выпрямляем руками провод, делая его ровным без волн, которые образовались после смотки с катушки. Отмеряем подряд четыре отрезка по 10,5 см на этом проводе.

Простая телевизионная антенна

Простая телевизионная антенна

Затем сгибаем двойной квадрат. Провод толстый и гнется с трудом и это хорошо – не погнется от случайных воздействий.

Простая телевизионная антенна

Лишний провод откусываем, оставляя припуск примерно сантиметр для того чтобы спаять замкнутый контур.

Простая телевизионная антенна

Зачищаем места подключения и будущей пайки.

Простая телевизионная антенна

Спаиваем контур припоем с флюсом. Тут лучше использовать паяльник помощнее, так как толстый медный провод тяжело прогреть.

Простая телевизионная антенна

Простая телевизионная антенна

Зачищаем телевизионный кабель и припаиваем к антенне как на фото.

Простая телевизионная антенна

Простая телевизионная антенна

В принципе антенне готова к работе. Я на этом не остановлюсь и сделаю корпус для центральной части. Вот что мне понадобится.

Простая телевизионная антенна

Так как круглая коробка слишком глубокая, то я отпилю ножовкой ровно половину.

Простая телевизионная антенна

Затем проплавлю паяльником пазы под антенну. Это можно сделать той же ножовкой.

Простая телевизионная антенна

Заливаю клеем соединения проводов с корпусом и места пайки.

Простая телевизионная антенна

Все готово. Повешу антенну за окно на гвоздь.

Простая телевизионная антенна

Одену на второй конец кабеля штекер для подключения и воткну в разъем телевизора. В антенное гнездо конечно.

Простая телевизионная антенна

Запущу автоматический поиск каналов.

Простая телевизионная антенна

Результат не заставил себя долго ждать. Прием отличный.

Простая телевизионная антенна

Простая телевизионная антенна

Простая дешевая антенна, которую не жалко даже если её украдут. Я делал такую, когда жил в общежитии и работала он тогда просто на «ура». Ещё огромным плюсом считаю то, что антенну можно рассчитать практически на любой диапазон, что невероятно удобно.

Комнатная антенна из куска кабеля. Делается за несколько минут и ловит цифровые каналы DVB-T2

Такую самодельную антенну можно сделать как говорится «на коленке», в походных условиях и всего за 5 минут. У кого-то уйдет чуть больше времени, потому что потребуется аккуратность и кусок кабеля. У меня был такой китайский и он прекрасно подошёл.

Отмеряем примерно 5 см и снимаем изоляцию.

Отводим оплетку и снимаем изоляцию с центральной жилы. После этого скручиваем оплетку и жилу вместе, у нас получится вот такой хвостик.

Пошли дальше. Отмеряем 22 см — это будет первый рез изоляции.

Потом делаем второй рез, отступив 2 см. Изоляцию снимаем, оплетку на этом участке тоже удаляем. Выглядеть это будет вот так:

Дальше отмеряем еще 22 см

… и снимем изоляцию на длину всего 1 см, при этом оплетку не трогаем! Получится вот такая картинка:

Всё готово для завершения, но напоследок я покажу всю заготовку целиком:

Теперь этот подготовленный кабель нам надо согнуть в кольцо и плотно обмотать наш «хвостик» с сантиметровым участком открытой оплетки, вот так:

Это и есть антенна, которая выручит в походных условиях, в командировках, при ремонтах, переездах — в тех случаях, когда нужно быстро и почти бесплатно (изготовление требует лишь куска кабеля) поймать цифровой (DVB-T2) сигнал.

У себя сделал такую, местные частоты 480-520 мГц ловит отлично, уверен, что в любом регионе РФ подойдет.

Примитивная комнатная антенна из банок

Оригинальным хотя далеко не самым эстетичным вариантом антенны будет применение пустых алюминиевых банок, зачистив концы коаксиального антенного кабеля, его можно припаять центральной жилой к одной банке, оплеткой ко второй банке.

Смотрится конструкция несколько странно, но что удивительно — работает, и при небольшом удалении от источника способна обеспечит приемлемое качество сигнала. Такая цифровая антенна своими руками, может говорить либо о приверженности хозяина принципам Гринпис, либо о его скупости.

Как сохранить качественный сигнал?

После установки антенны зачастую совершается еще целая череда ошибок, которые портят сигнал даже при правильно настроенном уловителе.

Разберем чего не стоит делать и где скрываются нюансы процесса:

1. Антенна должна находится на максимальном удалении от громоздких металлических предметов.

2. Антенный кабель необходимо использовать сопротивлением 75 Ом и не сэкономить на его качестве.

3. Если кабель пролежал на даче уже десяток лет без использования, его лучше не применять.

4. Важно чтобы провод сигнала шел свободно, без заломов и натяжений.

5. Кабель не стоит разрывать а затем заново спаивать или соединять переходниками , это точно повлияет на сигнал в худшую сторону.

6. Моток лишнего кабеля висящий на стене после того как взяли «с запасом» и лень было обрезать, также не самое лучше решение.

Похожие статьи:

  1. Как самому подключить штекер антенны
  2. Клавиатура без цифрового блока: технические характеристики
  3. Бесплатное hd с яндекс-диска

Оставить комментарий

Пару слов про размещение антенны и помехи

От размещения антенны сильно зависит качество приема, наличие помех, «заиканий» трансляции. Если обобщить отдельные рекомендации, то можно выделить следующее:

  1. антенна должна «иметь» свободное пространство вокруг себя и открытый доступ в сторону телевышки (именно поэтому, если она будет установлена ниже уровня близстоящих деревьев, заборов, стен и пр. — прием будет не качественным!);
  2. если антенна размещается в городской квартире — рекомендуется ее закрепить возле окна или на балконе (выходящим в сторону телевышки);
  3. если прием идет с «помехами» и изображение на ТВ дергается — попробуйте слегка изменить положение антенны (часто ее сдвиг на полметра влево/вправо — кардинально решает вопрос!);
  4. если вышеприведенные самодельные антенны ловят в вашей местности плохо — вероятно вам нужна антенна с усилителем (такие можно найти в тех же китайских онлайн-магазинах).

В помощь!

Помехи и зависания при просмотре цифрового ТВ (заикание звука, изображение кубиками и т.д.) — https://ocomp.info/pomehi-pri-prosmotre-tsifrovogo-tv.html

Расположение антенны

Рис. 4. Расположение антенны

Антенна на крыше дачи

Рис. 5. Антенна на крыше дачи // в качестве примера

Как своими руками сделать спутниковую антенну для телевизора: особенности

Для работы потребуется следующие предметы:

Вот такая универсальная антенна у нас получится

  • старый зонт, либо металлическая тарелка;
  • фольга, либо металлические листы;
  • медный кабель;
  • жестяная банка;
  • блок питания и усилитель сигнала.
  1. Замеряем расстояние между спицами и вырезаем аналогичные сегменты фольги. Металлические листы закрепляем равномерно, покрывая всю внутреннюю поверхность зонта.
  2. Создаем деревянное основание таким образом, чтобы закрепить антенну под углом 45° в северо-восточном направлении. В жестяной банке делаем отверстие на расстоянии 2-2,5 см
  3. Зачищаем кабель, полностью освобождая центральную жилу. Длина свободного конца должна быть не менее 10 см. Отрезаем, под углом 90° делаем «усы» с двух краёв. Далее берём обычную канцелярскую резинку большого размера. Свободный край кабеля продеваем внутрь, а наши усы обматываем вокруг проткнутого сквозь резинку конца
  4. Разбираем нашу конструкцию и протаскиваем провод в подготовленное заранее отверстие жестяной банки. Повторяем ещё раз предыдущий этап.Фиксируем конструкцию термоклеемСоздаем основания из металлических пластинБерем обычную пластиковую трубу для водопровода. На жидкие гвозди закрепляем «держатель»Далее на расстоянии 65-70 от от низа закрепляем нашу жестяную банку на жидкие гвозди

Важно! Тарелку важно разместить на северо-восточном направлении, запаянный конец банки должен смотреть вверх.

Особенности изготовления своими руками ДМВ антенны

Делают её из трубок или проволоки:

  • 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
  • 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
  • ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Важно! Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Подробнее о процессе работ можно посмотреть в этом видео

Петлевая из трубы

Эта антенна для дачи своими руками чуть сложнее в изготовлении: нужен трубогиб, но радиус приема больше — до 40 км. Исходные материалы практически те же: трубка из металла, кабель и штанга.

Радиус сгиба трубы неважен. Необходимо чтобы труба имела требуемую длину, а расстояние между концами составляло 65-70 мм. Оба «крыла» должны быть одинаковой длинны, и концы должны быть симметричны относительно центра.

Самодельная антенна для телевизора: из куска трубы и кабеля сделан приемник телесигнала с радиусом приема до 40 км

Длина трубы и кабеля указана в таблице. Узнаете, на какой частоте вещает ближайший к вам ретранслятор, выбираете соответствующую строку. Отпиливаете трубу требуемого размера (диаметр желательно 12-18 мм, под них даны параметры согласующей петли).

Номер каналаЧастота каналаДлинна вибратора — от одного до другого конца, смДлинна кабеля для согласующего устройства, см
150 МГц276 см190 см
259,25 МГц234 см160 см
377,25 МГц178 см125 см
485,25 МГц163 см113 см
593,25 МГц151 см104 см
6175,25 МГц81 см56 см
7183,25 МГц77 см53 см
8191,25 МГц74 см51 см
9199,25 МГц71 см49 см
10207,25 МГц69 см47 см
11215,25 МГц66 см45 см
12223,25 МГц66 см44 см

Сборка

Трубку требуемой длины изгибают, сделав ее абсолютно симметричной относительно центра. Один край ее расплющивают и заваривают/запаивают. Заполняют песков, и заделывают вторую сторону. Если сварки нет, можно концы заглушить, только посадить заглушки на хороший клей или силикон.

Полученный вибратор закрепляют на мачте (штанге). К концам трубы прикручивают, а потом пропаивают центральные проводники петли согласования и кабеля, который идет к телевизору. Следующий шаг — соединить куском медного провода без изоляции оплетку кабелей. Сборка закончена — можно приступать к «настройке».

Если делать самому расхотелось, читайте как выбрать антенну для дачи тут.

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Как сделать антенну из банок

  • две жестяные банки емкостью 0,5 литра,
  • кусок деревяшки или пластика около 0,5 метра длиной,
  • кусок телевизионного провода RG-58,
  • паяльник,
  • флюс по алюминию (если банки алюминиевые),
  • припой.
  1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
  2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
  3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
  4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
  5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
  6. Ее распределяем по поверхности банки и припаиваем.
  7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
  8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
  9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора. Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность

Ту же конструкцию можно приспособить для приема каналов метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

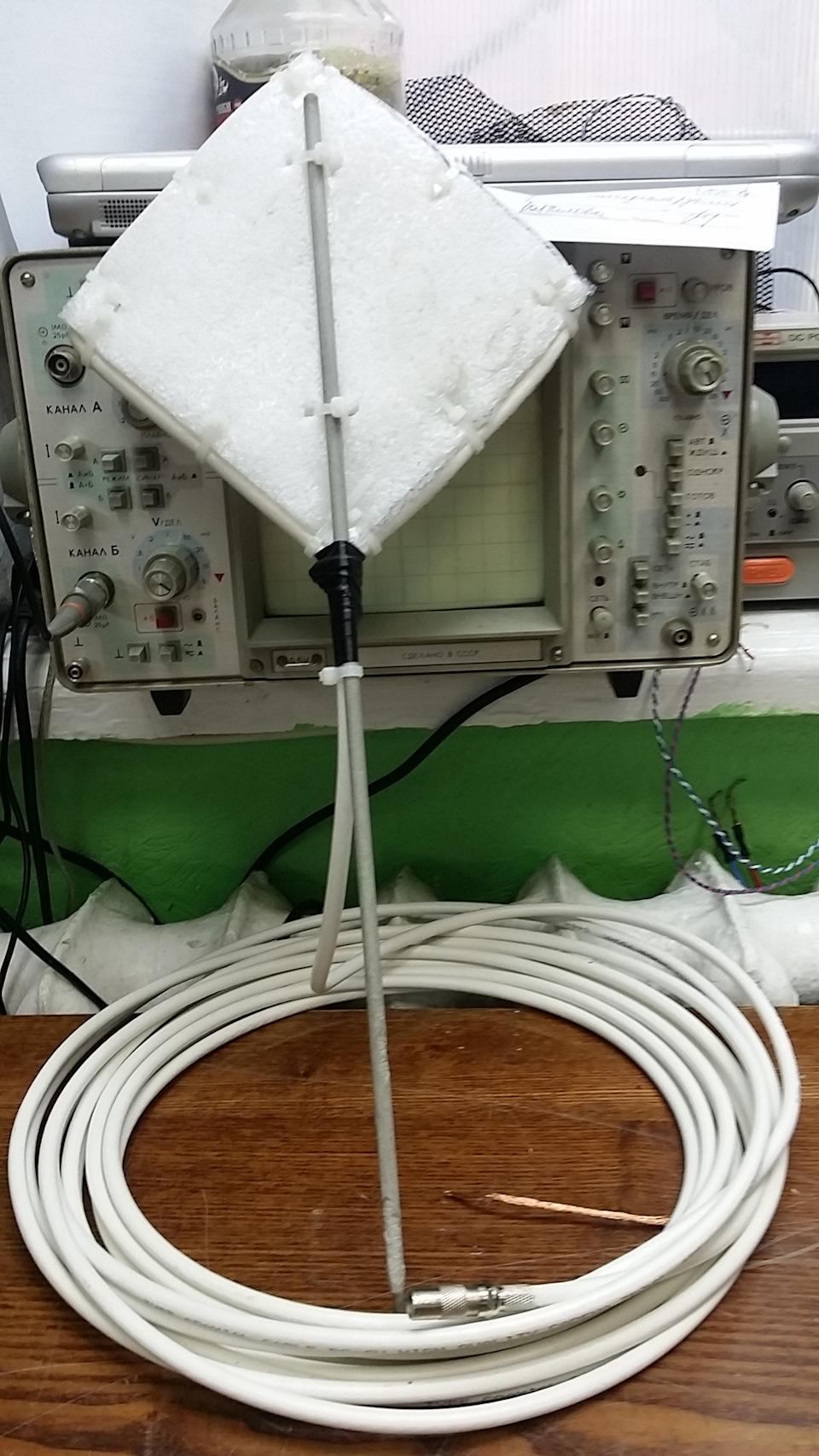

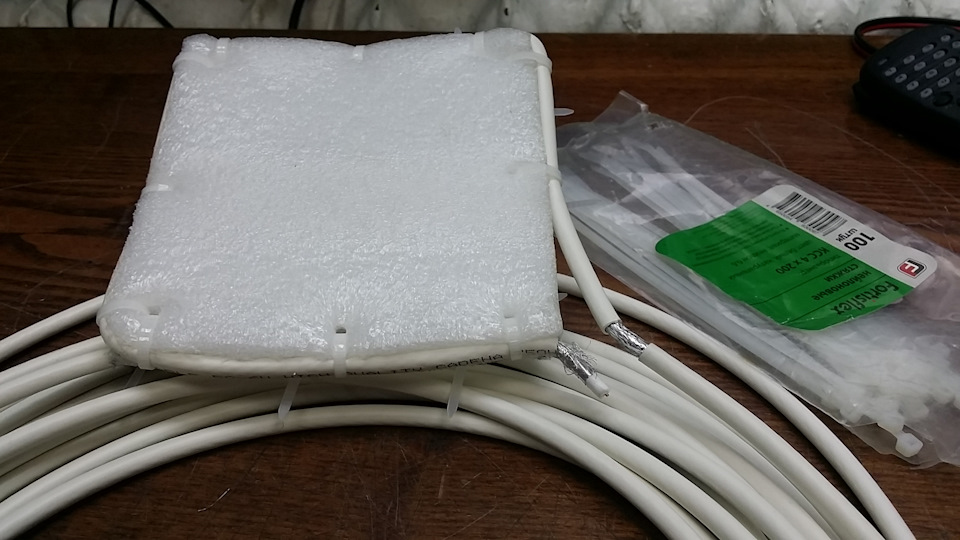

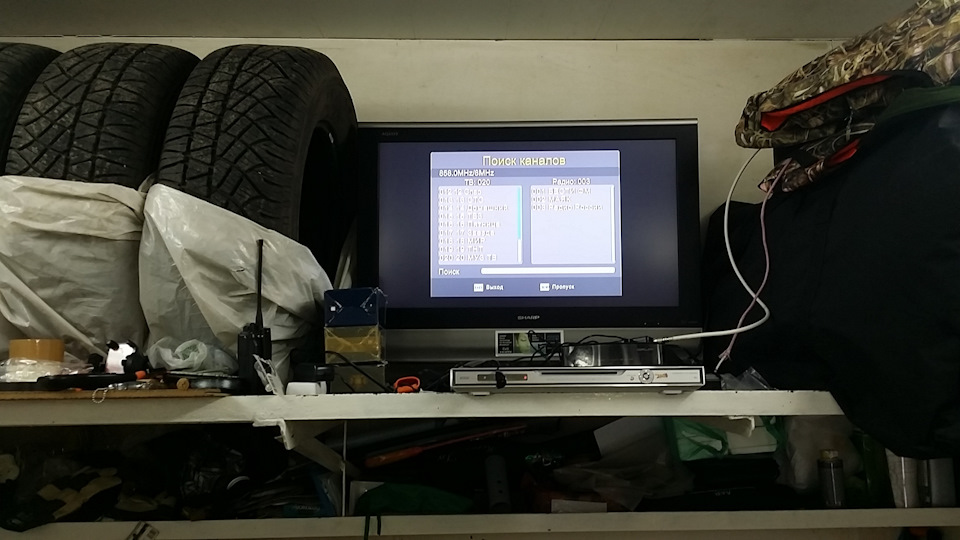

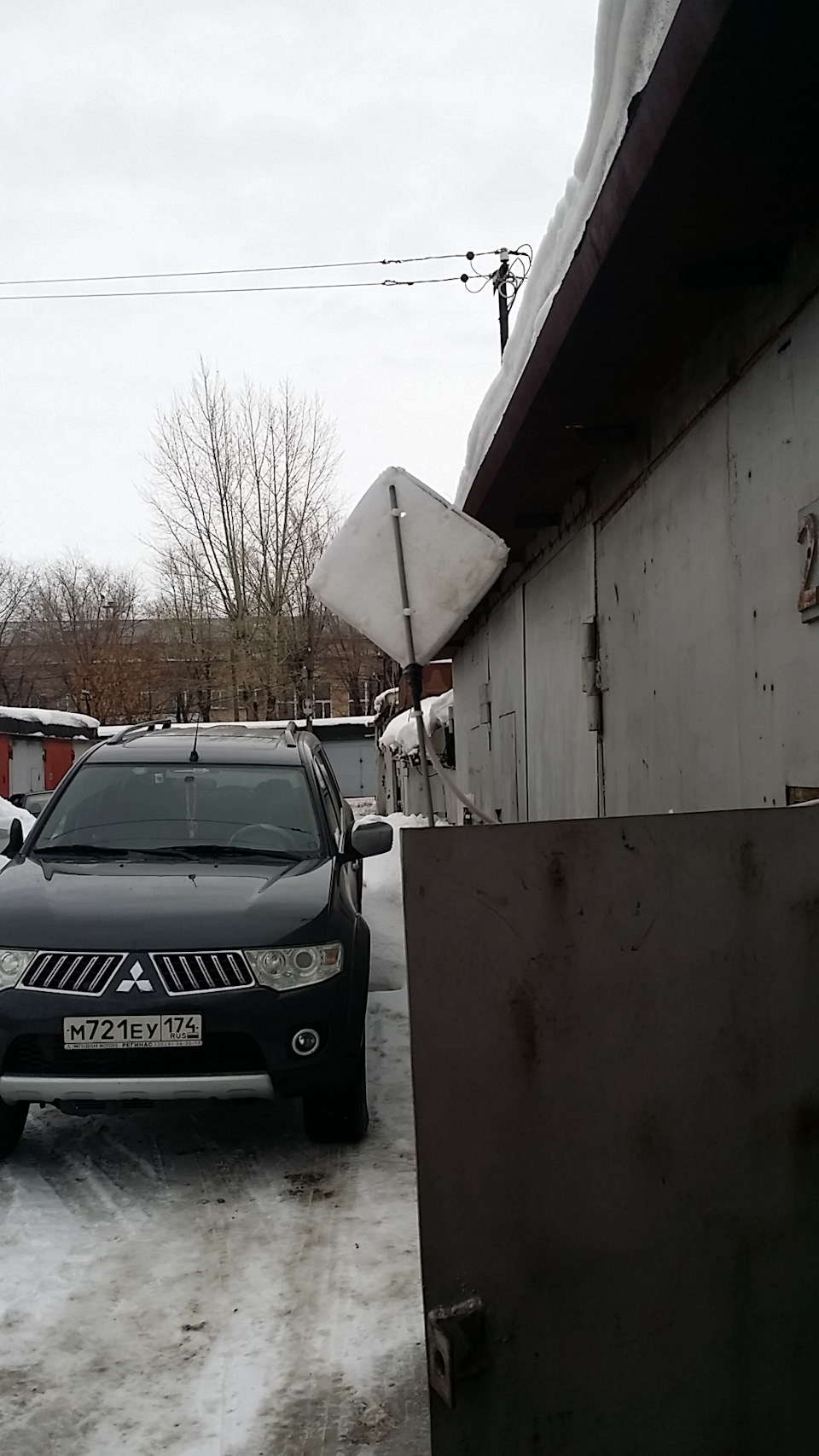

ДМВ антенна за 10 минут

…в гараж из «***на и палок», или «я тебя слепила из того, что было».

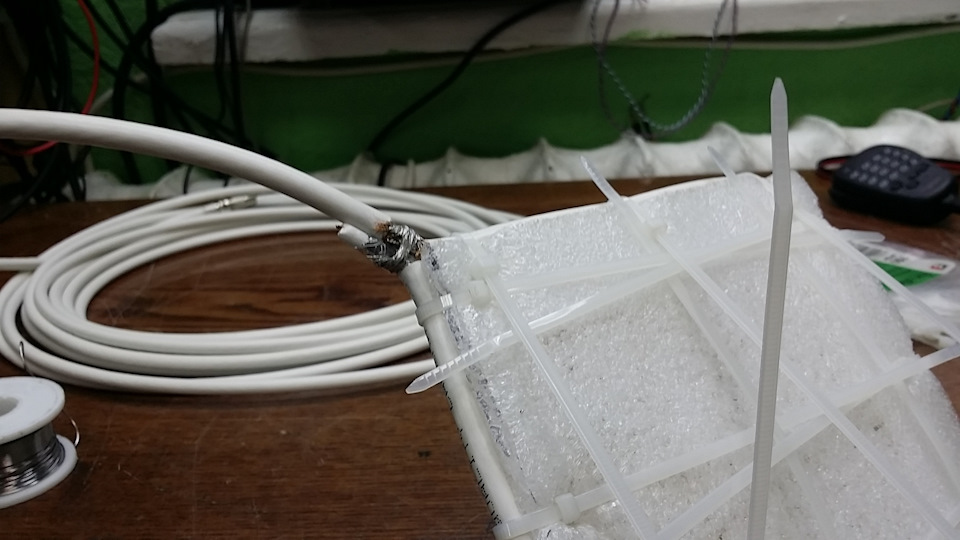

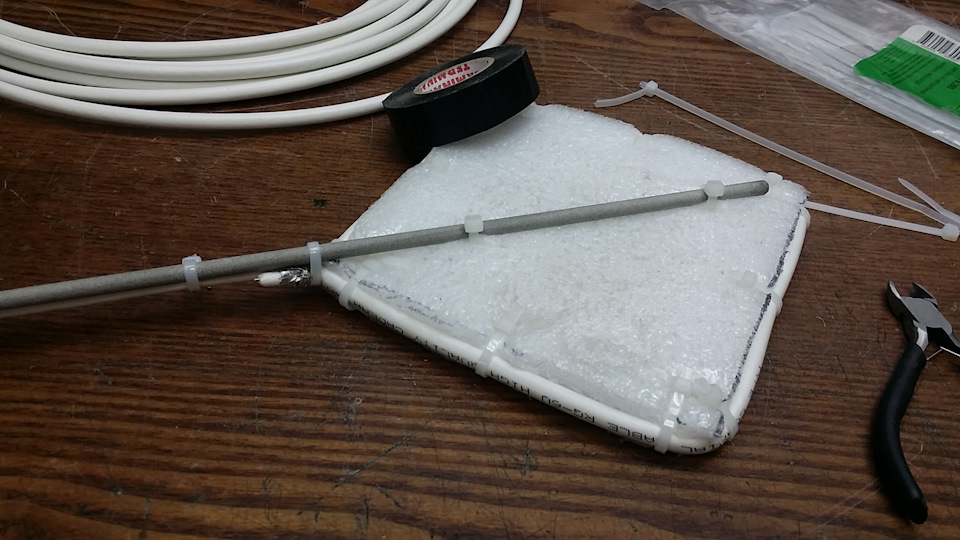

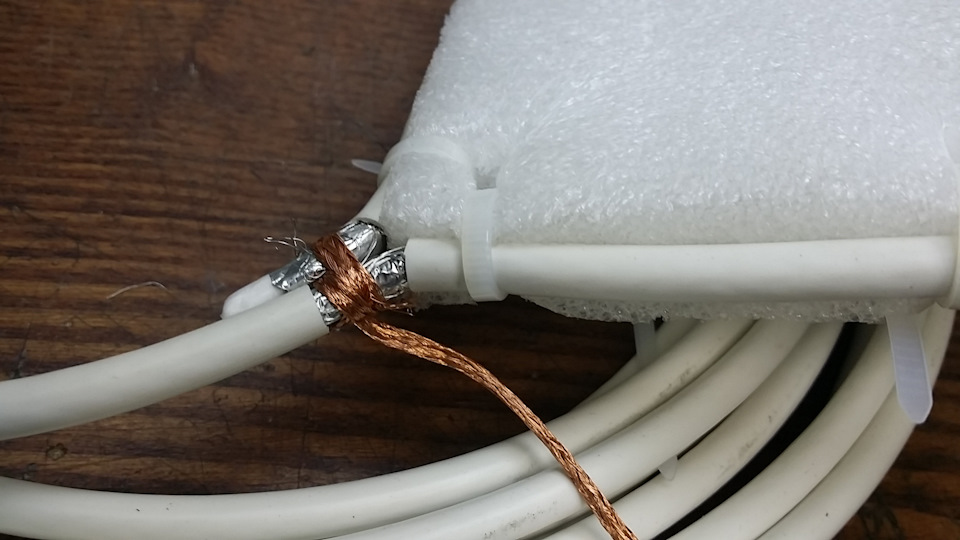

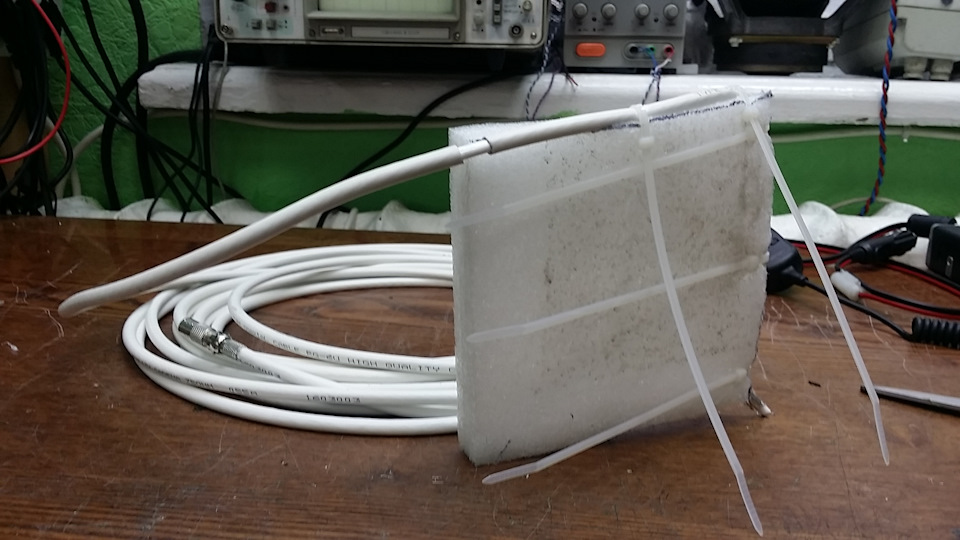

Особо расписывать нечего, все видно из фотографий.
Всем удачи!

26 февраля 2017
Поделиться:

Без машины

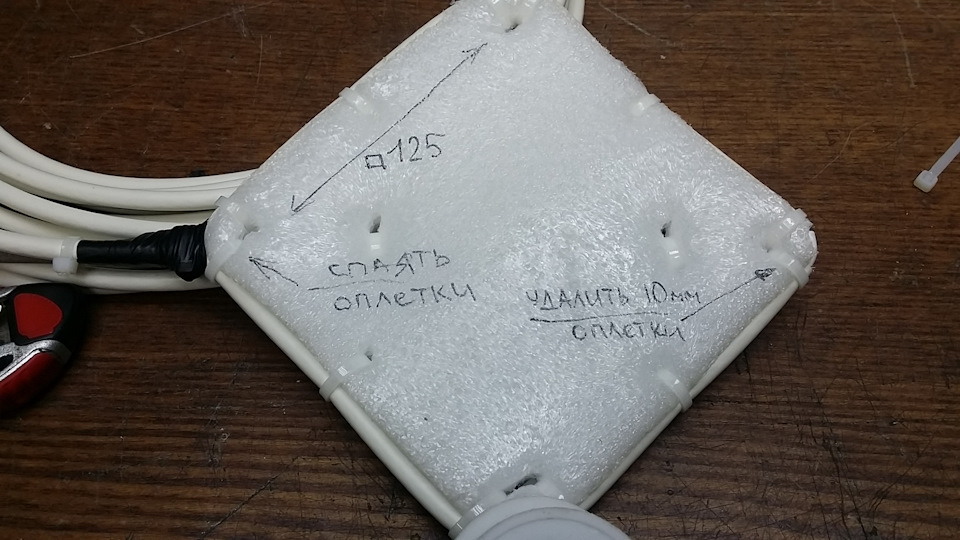

125 мм одна сторона, в углу зачистить 10 мм и оставить без изоляции. Да? ( спасибо)

Да. В верхнем углу удалить 10 мм экрана (оплетку и фольгу), можно потом заизолировать или клеем пролить (как у меня), что бы вода не попадала внутрь кабеля

Без машины

да, спасибо. С начало сомневался в размерах. Собрал все работает.

Если до вышки около 40км по прямой (деревьев на пути не особо много, ну и 20км города), будет нормально ловить?

» Мачту с волновым(и) каналом(и) «?-как это простыми словами

а что в деревню придумать? низина!

Мачту с волновым(и) каналом(и). .или тарелку в небо

Без машины

не сильно шарю в этом поэтому спрошу: цифру DVB-T2 ловит ?

и что ловит чтоли каналы? а внутренний провод не надо ни куда подцеплять?

Еще как ловит и не отпускает. Со стороны антенны никуда, с другой к телевизору))

и все же. задам еще этот вопрос. зачем в верхнем углу изоляцию снимать? какая ее функция?

Уже было ниже в комментах

читал. ну да ладно, так как не понял

Без машины

Из говна и палок говоришь!

Получилось — «говно на палочке»! )))

Ну хоть кто-то уловил тонкую нить хода мысли!

А мы когда-то из тракторных прокладок(под ГБЦ) делали…

Это хорошо, что из тракторных ! ))

Вода затечёт в приемник. Неудачная конструкция для улицы.

У меня дома с 1988 года никак не дотечет, надрезы обычным 88 клеем промазаны.

Как то сложно для цифры достаточно отрезать и снять оплетку с кабеля на определенную длину и загнуть под 90 градусов. А длина высчитывается по формуле, найти в инете данные для формулы можно взять на сайте цифрового ТВ там в зависимости на какой частоте вещают вышки. Себе делал и работает хотя до одной вышки 35 км, а до другой 20 км.

В ящике и обычный тюнер есть

Andreyka2906

Как то сложно для цифры достаточно отрезать и снять оплетку с кабеля на определенную длину и загнуть под 90 градусов. А длина высчитывается по формуле, найти в инете данные для формулы можно взять на сайте цифрового ТВ там в зависимости на какой частоте вещают вышки. Себе делал и работает хотя до одной вышки 35 км, а до другой 20 км.

дома я просто кабель к батарее примотал .цифровое от 80-100 процентов ловит.

В углу снимается ПВХ оплётка или фольга?

и первое и второе и третье, остается только центральная жила в своей изоляции
