Отличие полевого транзистора от биполярного

Принцип полупроводникового управления электрическим током был известен ещё в начале ХХ века. Несмотря на то, что инженеры, работающие в областях радиоэлектроники, знали как работает транзистор, они продолжали конструировать устройства на основе вакуумных ламп. Причиной такого недоверия к полупроводниковым триодам было несовершенство первых точечных транзисторов. Семейство германиевых транзисторов не отличались стабильностью характеристик и сильно зависели от температурных режимов.

Серьёзную конкуренцию электронным лампам составили монолитные кремниевые транзисторы лишь в конце 50-х годов. С этого времени электронная промышленность начала бурно развиваться, а компактные полупроводниковые триоды активно вытесняли энергоёмкие лампы со схем электронных приборов. С появлением интегральных микросхем, где количество транзисторов может достигать миллиардов штук, полупроводниковая электроника одержала убедительную победу в борьбе за миниатюризацию устройств.

Что такое транзистор?

В современном значении транзистором называют полупроводниковый радиоэлемент, предназначенный для изменения параметров электрического тока и управления им. У обычного полупроводникового триода имеется три вывода: база, на которую подаются сигналы управления, эмиттер и коллектор. Существуют также составные транзисторы большой мощности.

Поражает шкала размеров полупроводниковых устройств – от нескольких нанометров (бескорпусные элементы, используемые в микросхемах), до сантиметров в диаметре мощных транзисторов, предназначенных для энергетических установок и промышленного оборудования. Обратные напряжения промышленных триодов могут достигать до 1000 В.

Устройство

Конструктивно триод состоит из полупроводниковых слоев, заключённых в корпусе. Полупроводниками служат материалы на основе кремния, германия, арсенида галлия и других химических элементов. Сегодня проводятся исследования, готовящие на роль полупроводниковых материалов некоторые виды полимеров, и даже углеродных нанотрубок. Видимо в скором будущем мы узнаем о новых свойствах графеновых полевых транзисторов.

Раньше кристаллы полупроводника располагались в металлических корпусах в виде шляпок с тремя ножками. Такая конструкция была характерна для точечных транзисторов.

Сегодня конструкции большинства плоских, в т. ч. кремниевых полупроводниковых приборов выполнены на основе легированного в определённых частях монокристалла. Они впрессованы в пластмассовые, металлостеклянные или металлокерамические корпуса. У некоторых из них имеются выступающие металлические пластины для отвода тепла, которые крепятся на радиаторы.

Электроды современных транзисторов расположены в один ряд. Такое расположение ножек удобно для автоматической сборки плат. Выводы не маркируются на корпусах. Тип электрода определяется по справочникам или путём измерений.

Для транзисторов используют кристаллы полупроводников с разными структурами, типа p-n-p либо n-p-n. Они отличаются полярностью напряжения на электродах.

Схематически строение транзистора можно представить в виде двух полупроводниковых диодов, разделённых дополнительным слоем. (Смотри рисунок 1). Именно наличие этого слоя позволяет управлять проводимостью полупроводникового триода.

Чем MOSFET лучше БИПОЛЯРНОГО ТРАНЗИСТОРА

Строение транзисторов

На рисунке 1 схематически изображено строение биполярных триодов. Существуют ещё класс полевых транзисторов, о которых речь пойдёт ниже.

Базовый принцип работы

В состоянии покоя между коллектором и эмиттером биполярного триода ток не протекает. Электрическому току препятствует сопротивление эмиттерного перехода, которое возникает в результате взаимодействия слоёв. Для включения транзистора требуется подать незначительное напряжение на его базу.

На рисунке 2 показана схема, объясняющая принцип работы триода.

Принцип работы

Управляя токами базы можно включать и выключать устройство. Если на базу подать аналоговый сигнал, то он изменит амплитуду выходных токов. При этом выходной сигнал точно повторит частоту колебаний на базовом электроде. Другими словами, произойдёт усиление поступившего на вход электрического сигнала.

Таким образом, полупроводниковые триоды могут работать в режиме электронных ключей или в режиме усиления входных сигналов.

Работу устройства в режиме электронного ключа можно понять из рисунка 3.

Триод в режиме ключа

Обозначение на схемах

Общепринятое обозначение: «VT» или «Q», после которых указывается позиционный индекс. Например, VT 3. На более ранних схемах можно встретить вышедшие из употребления обозначения: «Т», «ПП» или «ПТ». Транзистор изображается в виде символических линий обозначающих соответствующие электроды, обведённые кружком или без такового. Направление тока в эмиттере указывает стрелка.

На рисунке 4 показана схема УНЧ, на которой транзисторы обозначены новым способом, а на рисунке 5 – схематические изображения разных типов полевых транзисторов.

Различия полевых транзисторов и биполярных.

От биполярного транзистора и в том числе от однопереходного транзистора полевой транзистор отличается, во-первых, принципом действия: в биполярном транзисторе управление выходным сигналом производится входным током, а в полевом транзисторе — входным напряжением или электрическим полем. Во-вторых, полевые транзисторы имеют значительно большие входные сопротивления, что связано с обратным смещением р-n-перехода затвора в рассматриваемом типе полевых транзисторов. В-третьих, полевые транзисторы могут обладать низким уровнем шума (особенно на низких частотах), так как в полевых транзисторах не используется явление инжекции неосновных носителей заряда и канал полевого транзистора отделен от поверхности полупроводникового кристалла. Процессы рекомбинации носителей в р-n-переходе и в базе биполярного транзистора, а также генерационно-рекомбинационные процессы на поверхности кристалла полупроводника сопровождаются возникновением низкочастотных шумов. Значительным недостатком по сравнению с биполярным транзистором является очень низкий коэффициент усиления по напряжению.

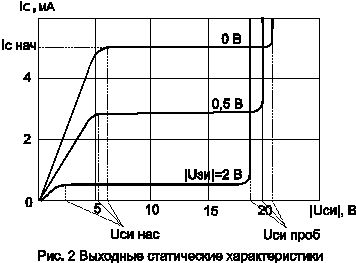

Выходные статические характеристики полевого транзистора представляют собой зависимости тока стока от напряжения на стоке относительно истока при различных постоянных напряжениях на затворе. Рассмотрим вначале характер одной зависимости

при.

Напряжение на затворе относительно истока будет равно нулю только в том случае, если затвор закорочен с истоком. Характеристика выходит из начала координат под углом, соответствующим начальному статическому сопротивлению канала и сопротивлениям иприлегающих к каналу областей полупроводникового кристалла с тем же типом электропроводности. Статическое сопротивление канала определяется его длиной и поперечным сечением, зависящим от толщины р-n-перехода (или р-n-переходов).

Рис. 6 Выходные статические характеристики

Первая часть характеристики, которую называют крутой частью, сублинейна, т. е. ток стока растет замедленно с ростом напряжения на стоке. Объясняется эта нелинейность характеристики увеличением толщины р-n-перехода затвора около стока, так как с увеличением напряжения на стоке растет по абсолютному значению обратное напряжение на р-n-переходе затвора. Ток стока, проходя по каналу, создает его неэквипотенциальность. Таким образом, наибольшая толщина р-n-перехода и соответственно наименьшее поперечное сечение канала получаются со стороны стока.

Другой физической причиной, приводящей к сублинейности выходной характеристики, является уменьшение подвижности носителей заряда в канале при увеличении в нем напряженности электрического поля.

При некотором напряжении на стоке —напряжении насыщения— происходит перекрытие канала из-за увеличения толщины р-n-перехода затвора. Ток стока при дальнейшем увеличении напряжения на стоке почти не растет.

При напряжении между затвором и истоком, равном нулю, и при напряжении на стоке, равном или превышающем напряжение насыщения, ток стока называют начальным током стока. Часть характеристики, соответствующую насыщению тока стока, называютпологой областью. Следует учитывать условность понятия «перекрытие» канала при увеличении напряжения на стоке и неизменном напряжении на затворе относительно истока, так как перекрытие канала при указанных условиях является следствием увеличения тока стока. Таким образом, можно считать, что в результате увеличения тока стока или напряжения на стоке автоматически устанавливается некоторое малое сечение канала со стороны стокового электрода.

При дальнейшем увеличении напряжения на стоке увеличивается длина перекрытой части канала и растет статическое сопротивление канала. Если бы длина перекрытой части канала увеличивалась пропорционально напряжению на стоке, то ток стока не изменялся бы при напряжениях на стоке, превышающих напряжение насыщения. Однако длина перекрытой части канала увеличивается из-за увеличения толщины р-n-перехода с ростом напряжения на стоке, а толщина р-n-перехода пропорциональна либо корню квадратному, либо корню кубическому из напряжения. Поэтому в пологой части характеристики наблюдается некоторое увеличение тока стока при увеличении напряжения на стоке.

Теперь рассмотрим смещение и изменение статических характеристик с изменением напряжения на затворе. При подаче на затвор напряжения такой полярности относительно истока, которая соответствует обратному смещению р-n-перехода затвора, и при увеличении этого напряжения по абсолютному значению уменьшается начальное поперечное сечение канала. Поэтому начальные участки выходных статических характеристик при напряжениях на затворе, отличных от нуля, имеют другой наклон, соответствующий большим начальным статическим сопротивлениям канала.

При больших напряжениях на стоке может возникнуть пробой p-n-перехода затвора. Обратное напряжение на р-n-переходе затвора изменяется вдоль длины канала, достигая максимального значения у стокового конца канала. Напряжение, приложенное к р-n-переходу затвора в этом месте, является суммой напряжений на стоке и на затворе. Таким образом, пробой полевого транзистора может происходить при разных напряжениях на стоке в зависимости от напряжения на затворе. Чем больше напряжение на затворе, тем меньше напряжение на стоке, при котором произойдет пробой р-n-перехода затвора. Полевые транзисторы делают обычно на основе кремния. Поэтому пробой таких транзисторов имеет лавинный характер.

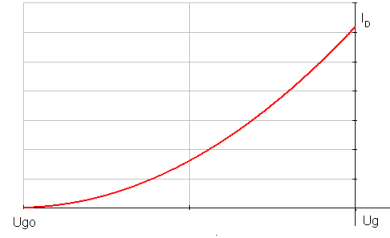

Статические характеристики передачи(рис. 7) полевого транзистора представляют собой зависимости тока стока от напряжения на затворе при различных постоянных напряжениях на стоке (). Так как основным рабочим режимом полевых транзисторов является режим насыщения тока стока, что соответствует пологим частям выходных статических характеристик, то наибольший интерес представляет зависимость тока насыщения от напряжения на затворе при постоянном напряжении на стоке.

Рис. 7 Передаточная характеристика

Напряжение между затвором и истоком полевого транзистора с управляющим переходом, при котором ток стока достигает заданного низкого значения, называют напряжением отсечки полевого транзистора которое зависит от концентрации доноров в канале и акцепторов в затворе, а также технологической толщины канала.

При рассмотрении статических характеристик полевого транзистора были отмечены его основные статические параметры. По статической характеристике передачи можно определить еще один основной параметр полевого транзистора, характеризующий его усилительные свойства, — крутизну характеристики полевого транзистора S, которая представляет собой отношение изменения тока стока к изменению напряжения на затворе при коротком замыкании по переменному току на выходе транзистора в схеме с общим истоком: .

С ростом отрицательного напряжения на затворе значение крутизны характеристики транзистора будет уменьшаться, т.к. при увеличении отрицательного напряжения на затворе будет увеличиваться ОПЗ перехода затвора и уменьшаться толщина проводящего канала. Вблизи напряжения отсечки толщина канала вместе с током стока уменьшается до нуля, сопротивление канала возрастает и крутизна падает до нуля.

Влияние степени легирования и размера областей на напряжение отсечки и крутизну:

Напряжение отсечки будет расти с ростом степени легирования канала транзистора, потому что чем больше число доноров в ОПЗ, тем труднее удалить из канала подвижные электроны. Аналогично с толщиной, необходимо большее напряжение, чтоб удалить все электроны в подложку из толстого канала. Увеличение ширины канала и степени легирования приведёт к росту крутизны транзистора, потому что при прочих равных условиях, рост числа электронов и размеров области приведёт к уменьшению сопротивления и, следовательно, обеспечит больший ток стока при том же напряжении на затворе. Следовательно, крутизна увеличится. Существенно, что толщина канала одинаково увеличивает крутизну и напряжение отсечки. Ширина канала увеличивает только крутизну, но не влияет на напряжение отсечки.

Чем отличается полевой транзистор от биполярного

В электронных схемах для увеличения мощности импульса и замыкания контактов часто используются биполярные и униполярные, или полевые транзисторы. Это полупроводниковые элементы, которые могут выполнять роль усилителя и переключателя — они сходны между собой, но имеют и отличия, определяющие их особенности и сферу применения.

Разница между биполярными и полевыми транзисторами

Чтобы понять, чем отличаются эти полупроводники и можно ли заменить биполярный транзистор полевым в электронной схеме, рассмотрим их устройство.

  • Биполярный транзистор имеет в конструкции три электрода — эмиттер, базу и коллектор. Электроды могут иметь электронную или дырочную проводимость — n или p. База имеет обратную по отношению к эмиттеру и коллектору проводимость. В зависимости от этого различают два варианта устройства биполярных транзисторов — n-p-n или p-n-p. Ток всегда подается на расположенную между эмиттером и коллектором базу, в зависимости от параметров подаваемого на нее тока меняются и параметры выходного тока на коллекторе.
  • Полевой, или униполярный, транзистор также состоит из трех электродов — истока, затвора и стока. Затвор может отделяться от канала исток-сток слоем диэлектрического материала или быть связан с ним электрическую связь с переходом p-n. Ток на истоке и стоке зависит от величины электромагнитного поля затвора.

Таким образом, разница между биполярными и полевыми транзисторами в том, что первые управляются электрическим током, а вторые — электромагнитным полем.

Какой транзистор лучше выбрать

Назначение обоих видов транзисторов — это стабилизация и усиление тока, а также выключение и включение различных функций электрооборудования в зависимости от управляющих микросхем. Отличия в управлении биполярными и полевыми транзисторами определяют их плюсы и минусы.

  • Преимущества полевых транзисторов перед биполярными в том, что они не зависят от температурных колебаний, обладают более быстрой скоростью срабатывания, малыми электропотерями при работе, большей величиной усиления тока, малошумностью, низким потреблением мощности.
  • Биполярные транзисторы отличаются более компактными размерами по сравнению с полевыми, показывают меньшее падение напряжения между электродами, обладают более высокими параметрами рабочих температур, потребляют меньше мощности при работе на высоких частотах.

Ввиду многозадачности современных электронных устройств зачастую в них используются сразу обе разновидности транзисторов, которые нивелируют недостатки друг друга и усиливают преимущества.

В нашем каталоге можно выбрать и приобрести полевые и биполярные транзисторы с различными электротехническими характеристиками, чтобы обеспечить стабильную и долговечную эксплуатацию техники, автоматических систем, оборудования. Выбрать нужную модель можно по описанию на страницах товаров, а также с помощью наших менеджеров — получить консультацию и заказать изделия можно по бесплатным телефонам, указанным в верхней части сайта.

Биполярный IGBT транзистор

Конструкция биполярного IGBT транзистора сочетает в себе особенности обеих разновидностей. В нем объединены главные качества. По сути, такой приемник представляет собой биполярный транзистор, имеющий затвор с изоляцией диэлектриком. У данной конструкции есть свои достоинства. Итак, чем биполярный транзистор типа IGBT лучше полевого и в чём проявляются главные качества.

Меньшие потери на нагревание. При нагревании приемников MOSFET их сопротивление увеличивается. Такая особенность приводит к увеличению тепловых затрат. У моделей IGBT сопротивление с ростом температуры уменьшается. Отсутствие токовых перегрузок. Это возможно за счет меньшего времени восстановления внутренних диодов IGBT моделей.

Приемники полевого типа распространяются все больше и вытесняют биполярные устройства. Эти приборы обладают высокой долговечностью, а также они могут стабильно работать от небольшого источника питания.

Конструкция IGBT позволяет сочетать в себе все лучшие качества приемников. Однако при этом невозможно избежать негативного влияния недостатков той и другой разновидностей. Приемники типа IGBT применяются все чаще, но использовать их возможно не во всех приборах.

Вы можете купить качественные приемники биполярного и полевого типа в интернет-магазине «КИМ». В наличии имеется множество электротоваров, микросхем, запчастей для бытовой техники, датчиков. Кроме того, в ассортименте есть такие электронные компоненты, которые трудно найти в похожих магазинах. Наши сотрудники помогут выбрать нужное устройство с учетом ваших требований. Они расскажут обо всех основных преимуществах и недостатках товара. Мы осуществляем доставку заказов по России.

Функции транзисторов

Транзисторы выполняют следующие функции:

  1. Позволяют усиливать электрические сигналы. Транзисторы усиливают любые электрические сигналы, как высокие так и низкие частоты.
  2. Могут работать как ключ, включать и выключать поступление электрического тока. Благодаря этому простому включению и выключению работают все современные процессоры. Транзисторы – это основа всей современной цифровой техники.
  3. Генерируют электрические сигналы за счет положительной обратной связи. На их основе можно сделать генераторы звука и сигналов.
  4. Могут согласовывать сопротивления электрических цепях за счет различных схем включения и работают как ограничители тока. В блоках питания транзисторы могут ограничивать ток короткого замыкания, а также работать как предохранитель.

Чем транзисторы уступают лампам

Несмотря на неоспоримые преимущества транзисторов перед лампами, ламповые триоды по прежнему имеют ряд преимуществ., среди которых:

  • Устойчивость к высоким электромагнитным наводкам и помехам. Это не значит, что полупроводниковая техника может выйти из строя от любых помех. Но если случится сильнейшая магнитная буря от Солнца (или мощный ЭМИ удар от ядерных бомб), то все p-n переходы в полупроводниковой технике могут выйти из строя из-за высоких токов наводки. Вакуумная техниках намного устойчивее к таким помехам.
  • Ламповая техника намного лучше и стабильнее работает на высоких частотах. И это уже особенности конструкции. Так как в транзисторах есть p-n переходы, то у них тоже есть своя емкость. А паразитная емкость на высоких частотах негативно влияет на усиление сигнала. Появляются нелинейные искажения. А в вакуумной технике есть такие лампы, у которых по несколько экранирующих сеток, которые позволяют снизить эффект паразитных емкостей. Пример радиолампы — это клистрон.

Нельзя прямо сказать, что транзисторы полностью искоренили лампы. У каждой детали есть свои преимущества и недостатки в разных областях. Конечно, в цифровой технике транзисторам нет ровни среди ламп. Однако на сверхвысоких частотах транзисторы по-прежнему уступают лампам.

Различия полевых транзисторов и биполярных.

От биполярного транзистора и в том числе от однопереходного транзистора полевой транзистор отличается, во-первых, принципом действия: в биполярном транзисторе управление выходным сигналом производится входным током, а в полевом транзисторе — входным напряжением или электрическим полем. Во-вторых, полевые транзисторы имеют значительно большие входные сопротивления, что связано с обратным смещением р-n-перехода затвора в рассматриваемом типе полевых транзисторов. В-третьих, полевые транзисторы могут обладать низким уровнем шума (особенно на низких частотах), так как в полевых транзисторах не используется явление инжекции неосновных носителей заряда и канал полевого транзистора отделен от поверхности полупроводникового кристалла. Процессы рекомбинации носителей в р-n-переходе и в базе биполярного транзистора, а также генерационно-рекомбинационные процессы на поверхности кристалла полупроводника сопровождаются возникновением низкочастотных шумов. Значительным недостатком по сравнению с биполярным транзистором является очень низкий коэффициент усиления по напряжению.

Выходные статические характеристики полевого транзистора представляют собой зависимости тока стока от напряжения на стоке относительно истока при различных постоянных напряжениях на затворе. Рассмотрим вначале характер одной зависимости

при.

Напряжение на затворе относительно истока будет равно нулю только в том случае, если затвор закорочен с истоком. Характеристика выходит из начала координат под углом, соответствующим начальному статическому сопротивлению канала и сопротивлениям иприлегающих к каналу областей полупроводникового кристалла с тем же типом электропроводности. Статическое сопротивление канала определяется его длиной и поперечным сечением, зависящим от толщины р-n-перехода (или р-n-переходов).

Рис. 6 Выходные статические характеристики

Первая часть характеристики, которую называют крутой частью, сублинейна, т. е. ток стока растет замедленно с ростом напряжения на стоке. Объясняется эта нелинейность характеристики увеличением толщины р-n-перехода затвора около стока, так как с увеличением напряжения на стоке растет по абсолютному значению обратное напряжение на р-n-переходе затвора. Ток стока, проходя по каналу, создает его неэквипотенциальность. Таким образом, наибольшая толщина р-n-перехода и соответственно наименьшее поперечное сечение канала получаются со стороны стока.

Другой физической причиной, приводящей к сублинейности выходной характеристики, является уменьшение подвижности носителей заряда в канале при увеличении в нем напряженности электрического поля.

При некотором напряжении на стоке —напряжении насыщения— происходит перекрытие канала из-за увеличения толщины р-n-перехода затвора. Ток стока при дальнейшем увеличении напряжения на стоке почти не растет.

При напряжении между затвором и истоком, равном нулю, и при напряжении на стоке, равном или превышающем напряжение насыщения, ток стока называют начальным током стока. Часть характеристики, соответствующую насыщению тока стока, называютпологой областью. Следует учитывать условность понятия «перекрытие» канала при увеличении напряжения на стоке и неизменном напряжении на затворе относительно истока, так как перекрытие канала при указанных условиях является следствием увеличения тока стока. Таким образом, можно считать, что в результате увеличения тока стока или напряжения на стоке автоматически устанавливается некоторое малое сечение канала со стороны стокового электрода.

При дальнейшем увеличении напряжения на стоке увеличивается длина перекрытой части канала и растет статическое сопротивление канала. Если бы длина перекрытой части канала увеличивалась пропорционально напряжению на стоке, то ток стока не изменялся бы при напряжениях на стоке, превышающих напряжение насыщения. Однако длина перекрытой части канала увеличивается из-за увеличения толщины р-n-перехода с ростом напряжения на стоке, а толщина р-n-перехода пропорциональна либо корню квадратному, либо корню кубическому из напряжения. Поэтому в пологой части характеристики наблюдается некоторое увеличение тока стока при увеличении напряжения на стоке.

Теперь рассмотрим смещение и изменение статических характеристик с изменением напряжения на затворе. При подаче на затвор напряжения такой полярности относительно истока, которая соответствует обратному смещению р-n-перехода затвора, и при увеличении этого напряжения по абсолютному значению уменьшается начальное поперечное сечение канала. Поэтому начальные участки выходных статических характеристик при напряжениях на затворе, отличных от нуля, имеют другой наклон, соответствующий большим начальным статическим сопротивлениям канала.

При больших напряжениях на стоке может возникнуть пробой p-n-перехода затвора. Обратное напряжение на р-n-переходе затвора изменяется вдоль длины канала, достигая максимального значения у стокового конца канала. Напряжение, приложенное к р-n-переходу затвора в этом месте, является суммой напряжений на стоке и на затворе. Таким образом, пробой полевого транзистора может происходить при разных напряжениях на стоке в зависимости от напряжения на затворе. Чем больше напряжение на затворе, тем меньше напряжение на стоке, при котором произойдет пробой р-n-перехода затвора. Полевые транзисторы делают обычно на основе кремния. Поэтому пробой таких транзисторов имеет лавинный характер.

Статические характеристики передачи(рис. 7) полевого транзистора представляют собой зависимости тока стока от напряжения на затворе при различных постоянных напряжениях на стоке (). Так как основным рабочим режимом полевых транзисторов является режим насыщения тока стока, что соответствует пологим частям выходных статических характеристик, то наибольший интерес представляет зависимость тока насыщения от напряжения на затворе при постоянном напряжении на стоке.

Рис. 7 Передаточная характеристика

Напряжение между затвором и истоком полевого транзистора с управляющим переходом, при котором ток стока достигает заданного низкого значения, называют напряжением отсечки полевого транзистора которое зависит от концентрации доноров в канале и акцепторов в затворе, а также технологической толщины канала.

При рассмотрении статических характеристик полевого транзистора были отмечены его основные статические параметры. По статической характеристике передачи можно определить еще один основной параметр полевого транзистора, характеризующий его усилительные свойства, — крутизну характеристики полевого транзистора S, которая представляет собой отношение изменения тока стока к изменению напряжения на затворе при коротком замыкании по переменному току на выходе транзистора в схеме с общим истоком: .

С ростом отрицательного напряжения на затворе значение крутизны характеристики транзистора будет уменьшаться, т.к. при увеличении отрицательного напряжения на затворе будет увеличиваться ОПЗ перехода затвора и уменьшаться толщина проводящего канала. Вблизи напряжения отсечки толщина канала вместе с током стока уменьшается до нуля, сопротивление канала возрастает и крутизна падает до нуля.

Влияние степени легирования и размера областей на напряжение отсечки и крутизну:

Напряжение отсечки будет расти с ростом степени легирования канала транзистора, потому что чем больше число доноров в ОПЗ, тем труднее удалить из канала подвижные электроны. Аналогично с толщиной, необходимо большее напряжение, чтоб удалить все электроны в подложку из толстого канала. Увеличение ширины канала и степени легирования приведёт к росту крутизны транзистора, потому что при прочих равных условиях, рост числа электронов и размеров области приведёт к уменьшению сопротивления и, следовательно, обеспечит больший ток стока при том же напряжении на затворе. Следовательно, крутизна увеличится. Существенно, что толщина канала одинаково увеличивает крутизну и напряжение отсечки. Ширина канала увеличивает только крутизну, но не влияет на напряжение отсечки.

Особенности схем на комплементарных транзисторах

Иногда в одной схеме используются комплементарные пары транзисторов — npn и pnp типа. Чаще всего это выходные каскады усилителей мощности.

В таких схемах важно подбирать транзисторы с близкими характеристиками, чтобы обеспечить симметричную работу. Желательно использовать комплементарные пары одной серии от одного производителя.

Кроме того, необходимо обеспечить тепловую связь между транзисторами для выравнивания температурного режима.

Отличия при замене одного типа транзистора на другой

При замене биполярного транзистора на полевой и наоборот в схеме необходимо учитывать их отличия:

  • Меняется схема управления
  • Пересчитываются резисторы нагрузки
  • Изменяются частотные свойства
  • Могут потребоваться дополнительные элементы защиты

Чтобы замена прошла успешно, нужен осторожный перерасчет параметров схемы и учет особенностей каждого типа транзистора.
