Линии которые возникают вокруг проводника с током называются силовыми линиями магнитного поля

Электрические и магнитные явления связаны, так как имеют общую природу ― электромагнитное поле. Движение электрических зарядов всегда создает магнитное поле, а магнитное поле, в свою очередь, всегда вызывает перемещение электрических зарядов.

Так как ток ― это направленное перемещение электрических зарядов, то протекание тока в проводнике всегда создает магнитное поле вокруг проводника.

Линии магнитного поля, которое создается проводниками с электрическим током.

Для изображения магнитных полей используют магнитные силовые линии ― линии, на которых модуль вектора магнитной индукции одинаков и равен В, а сам вектор магнитной индукции $overline$ направлен по касательной к линии. Линии магнитной индукции всегда замкнуты.

Для обозначения направлений движения тока и направлений магнитных силовых линий, помимо стрелок «вправо» → и «влево» ←, используются знаки «от нас» ― ⊗ или ⊕ (как торец оперения стрелы, летящей от нас), и «к нам» • или ⊙ (как острие летящей на нас стрелы).

Чтобы определить направление вектора магнитной индукции $overline$, которое создает ток, протекающий в прямом проводнике, используется правило правого винта: если представить, что вкручиваешь винт по направлению тока ― то направление вращения винта покажет направление вектора магнитной индукции.

Магнитное поле, которое создает ток в прямом проводнике, представляют собой концентрические окружности, лежащие в плоскости, перпендикулярной проводнику. При этом, некоторая область магнитного поля всегда направлена на нас, а другая ― от нас.

Чтобы определить направление вектора магнитной индукции $overline$, которое создает ток, в круговом проводнике или витках катушки, используется правило правого винта: если ток вращается по часовой стрелке, то магнитное поле будет направлено «от нас». Если ток течет против часовой стрелки, то ток будет направлен «на нас».

Сила Ампера―сила, действующая на проводник с током со стороны магнитного поля. Сила ампера равна FA = IBLsinα, где

I ― сила тока в проводнике [A];

sinα ― синус угла между проводником и вектором магнитной индукции.

Сила Ампера максимальна, если между проводником и вектором магнитной индукции угол равен α = 90°, так как sinα = sin90° = 1 и FA = IBLsin90° = IBL.

Если проводник расположен параллельно вектору магнитной индукции, т. е. α = 0° ― сила Ампера отсутствует, так как sinα= sin0° = 0 и FA = IBLsin0° = 0.

Направление силы Ампера определяется по правилу левой руки: если ладонь расположить так, чтобы линии магнитного поля входили в ладонь, а четыре пальца указывали направление тока ― то противопоставленный большой палец укажет направление силы Ампера.

Магнитное поле прямолинейного проводника с током. Электромагниты и их применение. 8 класс.

Взаимодействие проводников с током

Ток, протекающий в проводнике, создает магнитное поле. Если рядом расположен еще один проводник, в котором протекает ток ― то второй проводник оказывается в магнитном поле, которое создает первый. На проводник в магнитном поле действует сила Ампера, в результате чего проводники с током или притягиваются, или отталкиваются друг от друга.

Пусть в проводниках 1 и 2 токи текут в одном направлении. Тогда первый проводник создает магнитное поле, направленное против часовой стрелки. В области, близлежащей к проводнику 2 это поле направлено перпендикулярно проводнику и от него. Согласно правилу левой руки, сила Ампера, которая действует со стороны магнитного поля, создаваемого проводником 1 на проводник с током 2, F1-2 направлено в сторону проводника 1.

Проводник 2 действует на проводник 1 аналогично, и сила ампера, с которой магнитное поле проводника 2 действует на проводник 1 F2-1 направлена в сторону проводника 2.

Таким образом, силы Ампера, с которым действуют проводники друг на друга ― F1-2 и F2-1 направлены навстречу друг другу и проводники притягиваются.

Пусть теперь ток в проводнике 2 течет в том же направлении, а ток в проводнике 1 ― в противоположном. Магнитное поле, которое создает проводник 1, будет направлено по часовой стрелке, а в ближайшей к проводнику 2 области ― на нас. Согласно правилу левой руки, такое магнитное поле создает силу Ампера, направленную от проводника 1.

Магнитное поле, которое создает проводник 2, будет направлено как в первом случае, но из-за того, что ток в проводнике 1 течет в противоположную сторону, сила Ампера F2-1 будет направлена от проводника 2.

Силы Ампера, с которым действуют проводники друг на друга ― F1-2 и F2-1 направлены в разные стороны и проводники отталкиваются.

Сила Лоренца ― сила, действующая, на заряженную частицу, движущуюся в магнитном поле. Сила Лоренца равна FЛ = qBvsinα, где

B ― индукция магнитного поля [Тл];

α ― угол, между вектором скорости частицы и вектором индукции магнитного поля.

Векторы силы Лоренца перпендикулярен вектору скорости частицы. Воздействуя, сила Лоренца изменяет только направление скорости, но не модуль.

Направление силы Лоренца для положительно заряженной частицы определяется по правилу левой руки: если левую руку расположить так, чтобы линии индукции магнитного поля входили в ладонь, а пальцы ― так, чтобы они указывали направление вектора скорости частицы, то противопоставленный большой палец укажет направление силы Лоренца.

Для отрицательно заряженной частицы (например, электрона) направление силы Лоренца определяется по правилу левой руки ― а затем изменяется на противоположное.

Магнитное поле постоянного магнита. Магниты обладают собственным магнитным полем. Силовые линии магнита выходят из северного магнитного полюса (N) и входят в южный магнитный полюс (S).

Магнитные поля двух магнитов взаимодействуют друг с другом, переориентируя магниты так, чтобы магнитные линии выходили из северного магнитного полюса и входили в ближайший южный магнитный полюс. При этом одинаковые полюса двух магнитов, отталкиваются, а разные ― притягиваются.

Силовые линии магнитного поля

Магнитное поле, как и электростатическое, удобно представлять в графической форме — с помощью силовых линий магнитного поля.

Силовая линия магнитного поля — это линия, касательная к которой в каждой точке совпадает с направлением вектора магнитной индукции.

Силовые линии магнитного поля проводят так, что их густота пропорциональна величине магнитной индукции: чем больше магнитная индукция в некоторой точке, тем больше густота силовых линий.

Таким образом, силовые линии маг нитного поля имеют сходство с силовыми линиями электростатического поля.

Однако им свойственны и некоторые особенности.

Рассмотрим магнитное поле, созданное прямым проводником с током /.

Пусть этот проводник перпендикулярен плоскости рисунка.

В различных точках, расположенных на одинаковых расстояниях от проводника, индукция одинакова по величине.

Направление вектора В в разных точках показано гга рисунке.

Линией, касательная к которой во всех точках совпадает с направлением вектора магнитной индукции, в данном случае является окружность.

Следовательно, силовые линии магнитного поля прямолинейного проводника с током представляют собой окружности, охватывающие проводник. Центры всех силовых линий расположены на проводнике.

Таким образом, силовые линии магнитного поля существенно отличаются от силовых линий электростатического поля (силовые линии электростатического поля не могут быть замкнуты, они начинаются и заканчиваются на зарядах).

Отсутствие начала и конца у силовых линий магнитного поля означает важную особенность магнитного поля: в природе нет (по крайней мере, пока не обнаружено) отдельно существующего северного или южного магнитного полюса, которые являлись бы источником магнитного поля определённой полярности и на которых могли бы начинаться или заканчиваться силовые линии магнитного ноля.

Поэтому любой источник магнитного поля имеет и северный, и южный полюсы.

Изображение линий магнитного поля для некоторых видов магнитов

Начнем с изображения силовых линий магнитного поля. Они используются для визуализации магнитного поля. Вне магнита линии поля всегда идут от северного полюса к южному. Поскольку магнитное поле является замкнутым полем, они должны двигаться с юга на север внутри магнита. Плотность линий поля дает информацию о силе магнитного поля; чем плотнее линии поля, тем больше напряженность магнитного поля.

Магнитное поле стержневого магнита

На рисунке 2 ниже показано магнитное поле стержневого магнита. Стержневой магнит является постоянным, и имеет северный и южный полюсы.

Магнитное поле стержневого магнита

Если сравнить магнитное поле с электрическим, то вместо плюсового и минусового полюса есть северный и южный. На этом рисунке показан ход линий поля от северного до южного полюса. Здесь также видно, что плотность линий поля не является постоянной для стержневого магнита. На полюсах она выше, чем между полюсами. Это говорит о том, что магнитное поле сильнее непосредственно у полюсов, чем между полюсами.

Магнитное поле подковообразного магнита

Кроме стержневого магнита, существуют и другие формы постоянных магнитов. Одной из важных форм является подковообразный магнит, который может быть круглым или квадратным.

Подковообразный магнит

Как видите, магнитное поле внутри подковы однородно (см. рисунок 3). Однородность означает, что магнитное поле постоянно и не зависит от местоположения. Однородное магнитное поле на диаграмме линий поля можно распознать по параллельным линиям поля, расположенным на одинаковом расстоянии. Поэтому напряженность магнитного поля в однородном магнитном поле одинакова в каждой точке.

Магнитное поле двух стержневых магнитов

Давайте посмотрим на другой пример магнитного поля (см. рисунок 4 ниже):

Магнитное поле двух стержневых магнитов

Эти линии поля показывают, что два магнита с одинаковой полярностью отталкиваются друг от друга. Из этого можно сделать вывод, что одинаковые полюса отталкиваются, а разные полюса притягиваются.

Магнитное поле планеты Земля

Но какое отношение имеют полюса магнита к северу и югу Земли? Вы можете приблизиться к ответу, если спросите себя, как работает компас.

Компас выравнивается по магнитному полю

Земля также имеет магнитное поле (см. рисунок 5), начало которого лежит на полюсах, т.е. на северном и южном полюсах. Стрелка компаса представляет собой постоянный стержневой магнит и выравнивается по этому полю. При этом северная часть стрелки компаса притягивается к южному полюсу магнитного поля Земли. Поэтому географический юг лежит на магнитном севере.

Магнитное поле проводника с электрическим током

Когда вы рассыпаете мелкие металлические опилки вокруг магнита и проводника, по которому течет электрический ток, они образуют определенные геометрические фигуры. Вы уже знаете, что это явление вызвано магнитным полем, создаваемым магнитом. Будет ли то же самое с проводником?

Наличие магнитного поля можно проверить с помощью магнитной стрелки, которая, как известно, является частью компаса. Как мы знаем, магнитная стрелка имеет два полюса: северный и южный. Линию, которая соединяет полюсы магнитной стрелки называют осью. я осью. Кроме того, мы знаем, что северный полюс магнитной стрелки указывает на южный магнитный полюс, а южный полюс стрелки указывает на северный магнитный полюс.

Рядом с магнитом он выравнивается по силовым линиям магнитного поля и указывает на южный полюс. С помощью магнитной стрелки определяются положения магнитных полюсов Земли и географические направления. Возникает ли магнитное поле только вокруг магнитов и Земли? Чтобы выяснить это, нужно провести эксперимент, которые отражает взаимодействие проводника с электрическим током и магнитной стрелки.

Опыт Эрстеда.

Для того, чтобы провести опыт, расположим проводник, который включён в электрическую цепь источника тока, над магнитной стрелкой параллельно её оси (см. рисунок 6).

Взаимодействие проводника с током и магнитной стрелки

Отклонение магнитной стрелки возле проводника, по которому протекает электрический ток, указывает на наличие магнитного поля. Направление отклонения магнитной стрелки зависит от того, в каком направлении течет электрический ток. Эта связь была открыта Хансом Кристианом Эрстедом в 1820 году. Его опыт имел большое значение для развития учения об электромагнитных явлениях.

Таким образом можно вывести 3 следующих вывода:

  1. Магнитное поле существует вокруг любого проводника с электрическим током, т. е. вокруг движущихся электрических зарядов. Электрический ток и магнитное поле неразрывно связаны между собой.
  2. Направление силовых линий магнитного поля можно найти с помощью магнитной стрелки. Направление силовых линий магнитного поля зависит от того, в каком направлении течет электрический ток.
  3. Расположение силовых линий магнитного поля вокруг проводника с током зависит от формы проводника.

Поэтому вокруг неподвижных электрических зарядов существует только электрическое поле, а вокруг движущихся зарядов, т.е. электрического тока, существуют и электрическое, и магнитное поля. Магнитное поле возникает вокруг проводника, когда в нем возникает электрический ток, поэтому электрический ток следует рассматривать как источник магнитного поля. Выражения «магнитное поле электрического тока» или «магнитное поле, создаваемое электрическим током» следует понимать в этом смысле.

Перышкин А.В. Физика 8. – М.: Дрофа, 2010. [2]

Изменит ли изменение формы проводника форму магнитного поля?

Силовые линии магнитного поля вокруг проводника, скрученного в петлю, уплотняются внутри него. Если проволоку намотать много раз, мы получим катушку, и железные опилки будут располагаться так же, как и вокруг магнита (см. рисунок 7).

Железные опилки отражают линии магнитного поля

Что такое силовые линии

Выдающийся английский физик Майкл Фарадей (1791-1867), исследовавший природу электромагнитного поля, первым сформулировал понятие силовых линий для электрического и магнитного полей.

Силовые линии магнитного поля обладают следующими основными свойствами:

  • Силовые линии — это графическая визуализация (“картина”) изображения силового поля;
  • Силовые линии заполняют пространство таким образом, что касательные к ним в каждой точке пространства совпадают по направлению с вектором магнитной индукции;
  • Через каждую точку проходит только одна силовая линия;
  • Плотность (густота) силовых линий, пронизывающих единичную перпендикулярную площадь, пропорциональна модулю магнитной индукции B на этой площади;
  • Силовые линии магнитного поля всегда замкнуты, поскольку магнитное поле является полем вихревого типа. Вихревыми называются любые поля, имеющие замкнутые силовые линии.

М. Фарадей по праву считается одним из первооткрывателей природы электромагнитных явлений. В 1845 г. он первым четко сформулировал понятие об электромагнитном поле. Кроме этого он открыл фундаментальный закон, названный его именем, который гласит о том, что в замкнутом проводящем контуре, через который проходит изменяющийся во времени магнитный поток, возникает разность потенциалов, то есть электродвижущая сила, пропорциональная скорости изменения магнитного потока.

Примеры силовых линий

Наглядное представление о силовых линиях магнитного поля можно получить, если на плоский стеклянный лист, сквозь который пропущен проводник с током, равномерно (в один слой) разложить мелкие железные опилки или опилки из другого ферромагнетика (никеля, кобальта и т.п.). Включение тока приводит к появлению магнитного поля, в котором опилки намагничиваются, то есть становятся “магнитными стрелками” и выстраиваются вдоль силовых линий поля .

Демонстрация силовых линий магнитного поля от прямого провода с током с помощью железных опилок:

Видно, что силовые линии представляют собой концентрические окружности, которые расположены в плоскости перпендикулярной проводнику. Центры всех окружности лежат на оси проводника.

Следующий пример — силовые линии магнитного поля, которое создает обычный полосовой постоянный магнит.

Демонстрация силовых линий магнитного поля от полосового магнита с помощью железных опилок:

Направлением вектора магнитной индукции принято считать направление от южного полюса S к северному полюсу N. Хорошо видно, что силовые линии имеют максимальную концентрацию вблизи полюсов N и S. Направления силовых линий магнитного поля имеют сложную геометрическую форму, но все линии непрерывны и замкнуты. Внутри магнита плотность (густота) силовых линий максимальна, а поле однородно. Магнитное поле является однородным, когда магнитная индукция постоянна, то есть = const.

Еще один пример — это соленоид, то есть катушка, изготовленная с помощью намотки гибкого проводника, сохраняющего форму (например, из медной проволоки).

Оказывается картина силовых линий соленоида очень похожа на силовые линии, которые создаются постоянным полосовым магнитом. Видно, что внутри катушки магнитное поле близко к однородному.

Для определения направления вектора надо пользоваться “правилом буравчика”, которое звучит так: вектор направлен в ту сторону, куда перемещалась бы рукоятка буравчика (с правой резьбой) если ввинчивать его по направлению тока в проводе (или в рамке).

Виток и катушка

Определить направление магнитного потока можно по правилу, которое называется буравчиком. Нужно взять проводник с током и расположить вдоль него винт. При этом добиться того, чтобы стержень перемещался вдоль направления тока. Для этого понадобится вращать буравчик в определённую сторону, которая и будет показывать, куда направлено магнитное поле.

Аналогом этого способа является правило правой руки. Заключается оно в том, что если поставить её большой палец по направлению тока, то тогда оставшиеся четыре укажут сторону распространения действия силы. Определить, как будут направлены линии в прямом проводнике, не представляет трудности.

Виток

Для провода, согнутого в виток, методика определения изменится. Изогнутый проводник можно представить как множество кусочков. Наиболее интересными из них будут два — расположенные в начале и в конце. Если воспользоваться правилом буравчика и нарисовать направление, то можно увидеть, что вокруг каждого из концов возникнут противоположные друг другу силовые линии. Они будут замкнуты и иметь радиальную форму. Но особенность их в том, что в середине проводника сила действия поля будет намного сильнее, чем при удалении от неё.

Оказывается, что если ток течёт по кольцу, то правило буравчика тоже будет работать, но с небольшим отличием.

Если при прямом токе вращение ручки, расположенной по направлению перемещения частиц, указывает сторону распространения линий, то для витка ситуация повторяется с точностью наоборот. Когда буравчик вращается по направлению тока, то стержень устройства показывает, куда направлено поле внутри витка.

Катушка

Аналогичную картину можно получить, если из проволоки смотать катушку. В середине её линии будут более густо расположены, чем снаружи. Этим и пользуются для получения сильного магнитного потока. Все эти явления связаны с природой рассматриваемой силы. Линии поля всегда выходят из северного полюса и входят в южный. Вот почему направление вектора магнитной индукции совпадает с северным указателем магнитной стрелки. Следует отметить важный момент: на самом деле силовые линии двух одинаковых точечных зарядов могут пересекаться, но в этом случае поле в этой точке будет равно нулю.

Понятие природы магнитной индукции позволило использовать силу в технологическом прогрессе человечества. Например, были созданы поезда, способные развивать огромную скорость, так как они двигаются на магнитной подушке. Вагоны скользят над поверхностью, не испытывая трения.

Открытия используются и при изучении работы головного мозга. Оказалось, что при его деятельности возникает слабое магнитное поле, исследование которого помогает понять принцип работы нейронов.

5 Силовые линии магнитного поля

Магнитное поле, как и электростатическое, удобно представлять в графической форме – с помощью силовых линий магнитного поля.

Силовая линия магнитного поля – это линия, касательная к которой в каждой точке совпадает с направлением вектора магнитной индукции.

Силовые линии магнитного поля проводят так, что их густота пропорциональна величине магнитной индукции: чем больше магнитная индукция в некоторой точке, тем больше густота силовых линий.

Таким образом, силовые линии магнитного поля имеют сходство с силовыми линиями электростатического поля.

Однако им свойственны и некоторые особенности.

Рассмотрим магнитное поле, созданное прямым проводником с током I.

Пусть этот проводник перпендикулярен плоскости рисунка.

В различных точках, расположенных на одинаковых расстояниях от проводника, индукция одинакова по величине.

Направление вектора В в разных точках показано на рисунке.

Линией, касательная к которой во всех точках совпадает с направлением вектора магнитной индукции, является окружность.

Следовательно, силовые линии магнитного поля в этом случае представляют собой окружности, охватывающие проводник. Центры всех силовых линий расположены на проводнике.

Таким образом, силовые линии магнитного поля замкнуты (силовые линии электростатического не могут быть замкнуты, они начинаются и заканчиваются на зарядах).

Поэтому магнитное поле является вихревым (так называют поля, силовые линии которых замкнуты).

Замкнутость силовых линий означает ещё одну, очень важную особенность магнитного поля – в природе не существует (по крайней мере, пока не обнаружено) магнитных зарядов, которые являлись бы источником магнитного поля определённой полярности.

Поэтому не бывает отдельно существующе-го северного или южного магнитного полюса магнита.

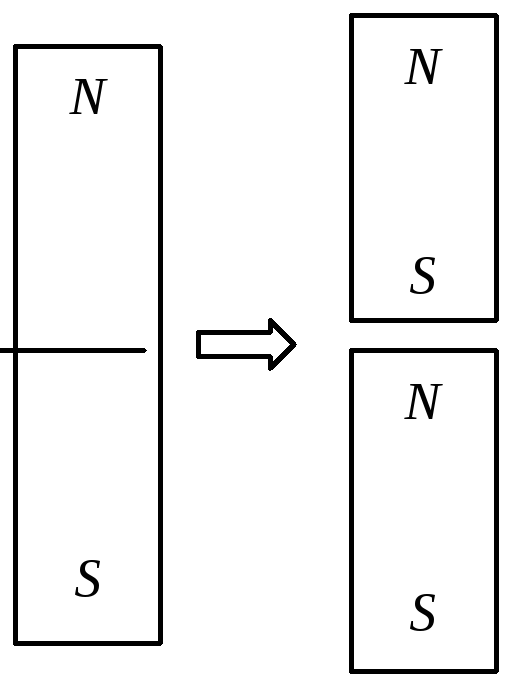

Даже если распилить пополам постоянный магнит, то получится два магнита, каждый из которых имеет оба полюса.

6. Сила Лоренца

Экспериментально установлено, что на заряд, движущийся в магнитном поле, действует сила. Эту силу принято называть силой Лоренца:

.

Модуль силы Лоренца

,

где  – угол между векторами v и B.

Направление силы Лоренца зависит от направления вектора . Его можно определить с помощью правила правого винта или правила левой руки. Но направление силы Лоренца не обязательно совпадает с направлением вектора!

Дело в том, что сила Лоренца равна результату произведения вектора [v, В] на скаляр q. Если заряд положительный, то Fл параллельна вектору [v, В]. Если же q < 0, то сила Лоренца противоположна направлению вектора [v, В] (см. рисунок).

Если заряженная частица движется параллельно силовым линиям магнитного поля, то угол  между векторами скорости и магнитной индукции равен нулю. Следовательно, сила Лоренца на такой заряд не действует (sin 0 = 0, Fл = 0).

Если же заряд будет двигаться перпендикулярно силовым линиям магнитного поля, то угол  между векторами скорости и магнитной индукции равен 90 0 . В этом случае сила Лоренца имеет максимально возможное значение: Fл = qvB.

Сила Лоренца всегда перпендикулярна скорости движения заряда. Это означает, что сила Лоренца не может изменить величину скорости движения, но изменяет её направление.

Поэтому в однородном магнитном поле заряд, влетевший в магнитное поле перпендикулярно его силовым линиям, будет двигаться по окружности.

Если на заряд действует только сила Лоренца, то движение заряда подчиняется следующему уравнению, составленному на основе второго закона Ньютона: ma = Fл.

Поскольку сила Лоренца перпендикулярна скорости, постольку ускорение заряженной частицы является центростремительным (нормальным): (здесьR – радиус кривизны траектории заряженной частицы).

Используя выражение для расчёта ускорения и заменив Fл на qvB, получаем

.

Отсюда следует, что радиус окружности, по которой будет двигаться заряд в однородном магнитном поле, равен

.

Если заряженная частица влетит в однородное магнитное поле под углом  к силовым линиям, то её траектория будет более сложной.

Для того чтобы установить форму траектории и её параметры, разложим скорость частицы на две компоненты – параллельную v|| = vcos и перпендикулярную v= vsin силовым линиям магнитного поля.

Компонента скорости v|| не изменяется, так как сила Лоренца не действует на заряженную частицу, движущуюся параллельно силовым линиям магнитного поля. За счёт этой компоненты заряд будет равномерно двигаться вдоль силовых линий.

Компонента скоростиv не будет меняться по величине, но будет непрерывно изменяться её направление. За счёт этой компоненты заряд будет двигаться по окружности, плоскость ко-торой перпендикулярна силовым линиям.

Заряженная частица одновременно будет участвовать в этих движениях, поэтому её траектория будет представлять собой винтовую линию.

Радиус винтовой линии будет равен .

Период обращения заряженной частицы равен времени, за которое она пройдёт один виток, .

Шаг винтовой линии равен расстоянию, которое заряд пройдёт за один период: L = v||T.

Рассмотрим два одноимённых заряда, движущихся с одинаковой скоростью v вдоль параллельных прямых.

За счёт кулоновского взаимодействия они отталкиваются с силой .

Каждый из зарядов создаёт магнитное поле. Следовательно, на заряды действует сила Лоренца.

Заряд q1 создаёт магнитное поле, индукция которого направлена на нас (см. рисунок), и по модулю равна

.

Тогда сила Лоренца, действующая на второй заряд, по модулю равна

и направлена так, как показано на рисунке справа.

Отношение силы Лоренца к кулоновской силе равно

.

Значения величин о и о связаны между собой соотношением , гдес – скорость света в вакууме. Поэтому

.

Таким образом, в рассматриваемой ситуации сила Лоренца меньше кулоновской и возрастает по мере роста скорости движения заряда. Это ещё раз указывает на релятивистский характер магнитного взаимодействия.

Как увидеть строение поля

Магнитные линии

Впервые увидеть картину поля удалось в 1269 году, когда Петр Перегрин насыпал на постоянный сферический магнит небольшие железные иголки. Они выстроились в определенном порядке, расположившись по кривым, выходящим из одной точки и входящим в другую. Эти линии и называются теперь магнитными.

На сферическом магните точки, в которых сходились кривые, выглядели как полюса на глобусе и по аналогии с ними были названы. Позже было установлено, что Земля сама является огромным магнитом.

Эрстед с помощью своего знаменитого опыта установил влияние электричества на магнитную стрелку. Если поместить ее рядом с проводником, при пропускании тока по проводу указатель поворачивается перпендикулярно ему. Он повернется на 180 градусов, если пустить электроток в обратную сторону.

Увидеть строение поля можно с помощью железных опилок. Если их насыпать на неметаллическую пластину и поместить над магнитом, опилки выстроятся как раз по силовым кривым поля.

Различные схемы направления

У постоянного полосового магнита линии выходят из северного полюса и входят в южный, огибая магнит. Так же выглядит поле катушки (соленоида) с током, но в этом случае направление кривых зависит от направления тока. Они выходят из того полюса, где ток входит в катушку. При этом внутри катушки поле однородно, линии параллельны друг другу. Если представить бесконечный соленоид, все его поле будет находиться внутри катушки и будет однородным.

У дугообразного (подковообразного) магнита линии соединяют северный и южный полюса. Внутри дуги они прямые, а за ее пределами огибают магнит.

Магнитные линии это

Поле прямого проводника с током имеет вид окружностей, перпендикулярных проводнику и имеющих центр в нем самом. Если пустить ток в противоположную сторону, кривые тоже станут направлены противоположно.

Направление окружностей определяется по правилу часовой стрелки или буравчика:

  1. Если ток по проводнику течет в сторону наблюдателя, линии направлены по часовой стрелке.
  2. Их направление совпадает с вращения винта (буравчика), который движется вдоль тока (закручивается, если от наблюдателя, и выкручивается, если к человеку).

Для витка с током справедливы подобные правила, но с некоторыми изменениями:

  1. Правило часов: силовые линии направлены к наблюдателю, если он видит, что ток течет по часовой стрелке.
  2. Правило буравчика: направление кривых совпадает с движением винта, который крутят так же, как идет ток.

Чем меньше расстояние до проводника, тем гуще расположены окружности. По мере удаления они постепенно разрежаются. Это показывает, что магнитное поле ослабевает при удалении от проводника.
