Какие факторы необходимо учитывать при конструировании подставки под электрический паяльник

Без подставки паяльником пользоваться опасно – будучи положенным на любую деревянную поверхность и разогретым до 300 и более градусов, он её обуглит. Подставка должна содержать металлическую конструкцию, отводящую излишнее тепло.

Инструменты и материалы

Из инструментов следует заранее подготовить:

  • универсальная отвертка с набором головок или шуруповёрт с битами и гайковёртом,
  • молоток и пассатижи,
  • небольшая электродрель и набор сверл по металлу;
  • линейка, угольник и строительный маркер;
  • разводной ключ (может использоваться вместо гайковерта).

Из расходников понадобятся:

  • отрезок доски из натурального дерева;
  • саморезы;
  • подставка для паяльника в виде пластины или гнутой проволоки;
  • прижимной элемент от какого-нибудь электронного устройства или бытовой техники;
  • небольшая емкость для припоя и канифоли;
  • стальная проволока с диаметром сечения от 2 до 3 мм.

Также потребуется сам паяльник – чтобы проверить, насколько удобна для него только что изготовленная подставка.

6 идей как сделать подставку для электропаяльника своими руками

В статье расскажем, как своими руками сделать недорогую, очень простую, но удобную в использовании подставку для электрического паяльника. Поделимся с вами разными вариантами.

Подставка для электропаяльника из вешалки и неодимовых магнитов

  • металлическая вешалка;
  • деревянная дощечка;
  • неодимовые магниты (круглые).

Сначала необходимо изготовить опорные элементы, на которых будет лежать паяльник. Для этого автор решил использовать металлическую вешалку.

Делаем разметку, и сверлим в дощечке две пары отверстий — вставляем в них опорные элементы, и дополнительно фиксируем их суперклеем.

6 идей как сделать подставку для электропаяльника своими руками

6 идей как сделать подставку для электропаяльника своими руками

На краю основания высверливаем два посадочных места под неодимовые магниты. Приклеиваем их на термоклей.

Крутая Самоделка для Паяльника.Третья рука+ Подставка для Паяльника своими руками .

Инструменты и материалы

Приступая к изготовлению подставки под паяльник своими руками, стоит подготовить необходимые материалы. В ходе работы мастер будет пользоваться:

  • универсальной отверткой с набором головок либо шуруповертом;
  • молотком и пассатижами,
  • электродрелью и набором сверл по металлу;
  • линейкой, угольником, маркером;
  • разводным ключом;
  • отрезком бруса;
  • саморезами;
  • подставкой, напоминающей форму пластины либо изогнутой проволокой;
  • прижимным элементом от электронного инструмента;
  • небольшой емкостью для припоя и канифоли;
  • стальной проволокой, диаметр которой равен 2-3 мм.

Наличие паяльника поблизости обязательно. Устройство потребуется для проверки, насколько удобной получается конструкция.

Варианты изготовления

Подставка для паяльника своими руками может быть изготовлена различными способами. Ниже представлены лучшие варианты самоделок.

Подставка из проволоки

Для того, чтобы быстро изготовить удобную для удержания паяльника конструкцию, домашнему умельцу потребуется подготовить медные одножильные провода (60 см), консервную банку, болты, шайбы. Рекомендуемый диаметр проволоки по меди составляет 4 мм.

  1. Первым делом с проводов снимают изоляцию.
  2. Проволоку выравнивают и накручивают на ручку/карандаш с целью получения плотной спирали.
  3. На кончиках спирали делают крепление, напоминающее по форме ушко.
  4. На дне банки просверливают отверстие небольшого размера.
  5. После этого можно вставить пружинку в банку. Фиксация конструкции осуществляется с помощью болтов и гаек. Для обеспечения прочного крепления применяются шайбы.
  6. Под готовую самодельную конструкцию можно подложить картон.

Подставку из проволоки и банки может сделать каждый домашний умелец.

Многофункциональное устройство

Потратив совсем немного времени, можно сделать многофункциональную подставку, которая будет содержать место под припой, канифоль, площадку для пайки и удобный держатель паяльника. В ходе работы мастеру потребуются следующие материалы:

  • доска, ширина которой достигает 1 см;
  • старая панель от системного блока (жесть);
  • пара крышек от стеклянных бутылок.
  1. Первым делом выпиливают эскиз из дерева и старой панели от системника по заранее подготовленному чертежу.
  2. Полученные детали зачищают наждачной бумагой. Края заготовок загибают плоскогубцами и просверливают на них по паре отверстий.
  3. Заготовки окрашивают.
  4. В деревянной подставке делают пару отверстий ножом (под крышки) и обтачивают их надфилем.
  5. Деревянную основу обжигают и покрывают слоем бесцветного лака.
  6. Крышки потребуется приклеить на эпоксидную смолу, а жестяные детали прикрутить с помощью саморезов.

Многофункциональная конструкция позволяет удобно паять оловянные, латунные, медные изделия, полипропиленовые трубы и др.

Из подручного материала

Воспользовавшись материалами, которые имеются в доме, можно сэкономить затраты, необходимые для изготовления подставки. Чтобы соорудить удобную конструкцию потребуется подготовить:

  • наждачку крупнозернистую;
  • ножовку по металлу;
  • крестовую отвертку (можно воспользоваться шуруповертом);
  • тонкую отвертку;
  • железную пластинку;
  • пружинку, которую можно снять с авторучки;
  • жестянку, закрывающую плату (можно снять со сломанного приемника);
  • металлический фиксатор от антенны;
  • саморезы 20 мм — 4 шт.;
  • болтики — 4 шт.;
  • ДСП тонколистовой (до 18 мм).

Также в ходе работы помимо подручных средств понадобятся плоскогубцы и 2 резиновые пробки с химических пробирок.

Для справки! На Авито или Юле можно найти мастеров, которые делают интересные и необычные подставки для паяльников. Такие изделия выглядят почти как произведения искусства.

  1. Вырезанный лист ДСП шлифуют, придавая ему округлые очертания.
  2. Пробки из резины ровно распиливают. Чтобы добиться одинаковой толщины, стоит воспользоваться наждачной бумагой.
  3. В каждую резиновую ножку вкручивают по 1 саморезу.
  4. В конструкции делают отверстия и вкручивают ножки с шурупами.
  5. Железную пластинку изгибают, придавая очертания крючка.
  6. С помощью отвертки проделываются отверстия под пару болтов, предназначенных для фиксации крючка.

Завершающим этапом изготовления подставки из подручного материала будет закручивание болтов, и проверка, насколько хорошо держится крючок.

Подставка из предохранителей

Чтобы сделать подставку из предохранителей в домашних условиях, мастеру потребуется приобрести предохранители и деревянный брусок. Последний будет выполнять функции основы.

Очень важно чтобы поверхность бруска была ровной. Губки предохранителей устанавливают на основу на расстоянии, которое будет идентично размерам паяльника. Губки каждого предохранителя фиксируют саморезами. Удобная конструкция готова к использованию.

Как это работает

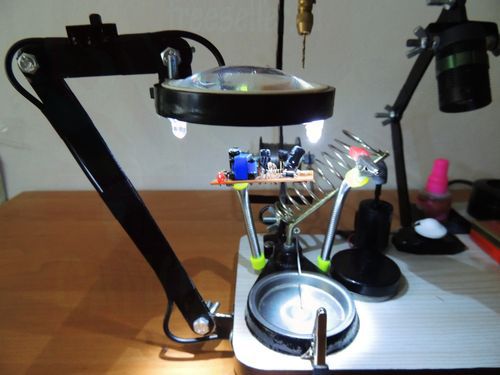

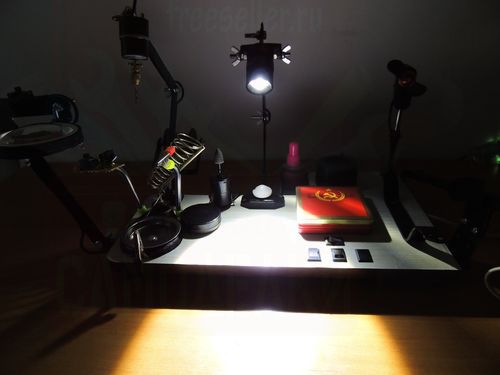

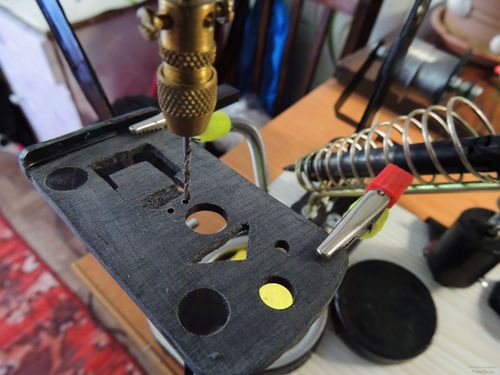

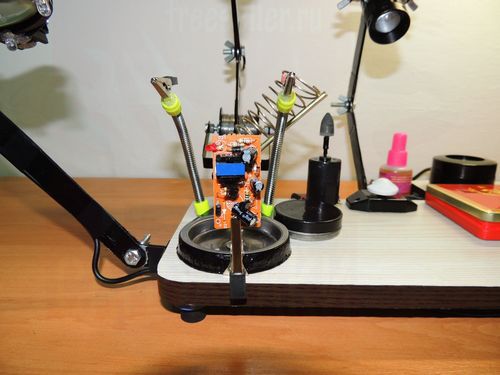

Многофункциональная паяльная подставка своими рукамиМногофункциональная паяльная подставка своими рукамиМногофункциональная паяльная подставка своими рукамиМногофункциональная паяльная подставка своими руками
Подача олова происходит через 2 маленькие гайки.

Многофункциональная паяльная подставка своими руками

Размотан и подключен кабель.

Многофункциональная паяльная подставка своими руками

При необходимости все довольно компактно складывается.

Многофункциональная паяльная подставка своими руками

Попытался изложить все максимально подробно, но, из-за большого объём информации некоторые моменты, возможно, не учел в описании, спрашивайте, буду рад ответить на все возникшие вопросы.

Всем хорошего настроения, новых идей, и правильного трудового настроя!

Простая подставка для паяльника за 5 минут

Предлагаю технологию изготовления простой подставки для паяльника за 5 минут. Из материалов нам понадобится только: 1. Деревянный брусок подходящего размера, желательно твердых пород дерева. Я использовал ореховый. 2. Саморезы длинной 80мм, 4 штуки. Инструменты: Дрель или шуруповерт, сверло диаметром 3 мм, отвертка (если нет шуруповерта). Итак, приступим к сборке. 1. Сначала необходимо просверлить 2 отверстия так, чтобы саморезы соприкасались крест-накрест. Отверстия сверлятся под углом около 30 градусов. Должно получится так: 2. Потом сверлим остальные 2 отверстия и закручиваем саморезы. 3. Тут есть небольшая хитрость. Необходимо закрутить саморезы на такую длину, чтобы их шляпки цепляли паяльник. Если все сделано правильно, паяльник в такой подставке держится крепко, и не упадет если случайно дернуть провод, что видно на втором фото. Может показаться, что дерево будет перегреваться, однако я уже четвертый год пользуюсь подобной подставкой, и такой проблемы никогда не было, даже когда забывал выключить паяльник на ночь.

MC_RRR Опубликована: 08.03.2013 0 0

Вознаградить Я собрал 1 2

Оценить статью

  • Техническая грамотность

Оценить Сбросить

Средний балл статьи: 4.8 Проголосовало: 2 чел.

Для добавления Вашей сборки необходима регистрация

0

Василий Тёрикн 02.07.2013 15:25 #

Выглядит винтажно!

0

UT4UOZ 30.10.2013 01:16 #

Спасибо за идею. Собрал себе. Фото подгрузил по кнопке «Я собрал».

0

Palladiy 06.11.2015 00:18 #

Я один как урод на вырезанный прямоугольник из банки бёрна паяльник кладу?

6 идей как сделать подставку для электропаяльника своими руками

В статье расскажем, как своими руками сделать недорогую, очень простую, но удобную в использовании подставку для электрического паяльника. Поделимся с вами разными вариантами.

Подставка для электропаяльника из вешалки и неодимовых магнитов

  • металлическая вешалка;
  • деревянная дощечка;
  • неодимовые магниты (круглые).

Сначала необходимо изготовить опорные элементы, на которых будет лежать паяльник. Для этого автор решил использовать металлическую вешалку.

Делаем разметку, и сверлим в дощечке две пары отверстий — вставляем в них опорные элементы, и дополнительно фиксируем их суперклеем.

6 идей как сделать подставку для электропаяльника своими руками

6 идей как сделать подставку для электропаяльника своими руками

На краю основания высверливаем два посадочных места под неодимовые магниты. Приклеиваем их на термоклей.
