Как уменьшить скорость вращения вентилятора 220в

Вентилятор является одним из малозаметных, но чрезвычайно важных приборов, помогающих создавать благоприятные условия для работы, отдыха и просто приятного проведения времени.

Без него не смогут функционировать компьютеры, холодильники, кондиционеры и другая техника. Для максимально эффективной работы различных устройств используют регулятор скорости вращения вентилятора.

Из нашего материала вы узнаете о том, какие бывают регуляторы, особенностях их работы. Также мы расскажем, как своими руками собрать прибор и что для этого потребуется.

Виды и особенности устройства

Существует множество видов вентиляторов, они задействованы в работе систем климат-контроля, компьютеров, ноутбуков, холодильников, многой другой офисной и бытовой техники.

Чтобы контролировать скорость вращения его лопастей, часто применяется небольшой элемент – регулятор. Именно он позволяет продлить срок использования оборудования, а также, значительно снизить уровень шума в помещении.

Галерея изображений

Регуляторы скорости вращения вентиляторов предоставляют возможность контролировать работу оборудования, выбирать наиболее благоприятный для пользователей и устройств режим

Различные модели регуляторов скорости используются для контроля работы двигателей однофазных и трехфазных вентиляторов

Выбор наиболее подходящей скорости вращения лопастей вентилятора в бытовых приборах осуществляется поворотом расположенной в центре ручки

Для облегчения электромонтажных работ на корпусах устройств изображают схемы возможного подключения к оборудованию и к питающей сети

Электронными моделями управляют выносные датчики или внешние контрольные системы

Устройства, регулирующие скорость вращения вентиляторов, используются также в тепловых пушках и обогревателях с побуждающими движение тепла вентиляторами

Один регулятор скорости может обслуживать несколько вентилирующих устройств, если суммарная сила тока не превысит допустимых пределов

Регуляторы устанавливают в отапливаемом помещении с нормальным уровнем влажности открытым или скрытым способом, их также размещают в щитках на дин-рейке

Регулятор для однофазного вентилятора
Сфера использования регулирующих устройст
Ручное управление применяемых в быту приборов
Схема подключения устройств к сети
Синусоидальная электронная модель
Регулятор скорости для тепловентиляторов
Обслуживание нескольких агрегатов
Особенности установки регуляторов скорости

Принцип работы регулятора

Для управления скоростью вращения вентилятора используется принцип изменения параметров электромагнитного поля, воздействующего на обмотку двигательного ротора. В одних случаях оно касается его частоты, а в двух других – напряжения и мощности управляющего сигнала.

КАК уменьшить скорость вращения вентилятора? Надоел шум? Уменьшить легко за 5 минут / Своими руками!

Первый вариант наиболее экономичен (отсутствует нагрев обмоток), но для его реализации потребуется дорогостоящее оборудование.

По этой причине частотные контроллеры, изменяющие скорость вентилятора, используются в быту крайне редко.

Частотные многоскоростные регуляторы

Для бытовых нужд больше подходят схемы, принцип работы которых основан на изменении амплитуды подаваемого напряжения и величины мощности. Они не очень дороги и обеспечивают заметное снижение шумности работы вентилятора. Регулировка с их помощью никак не влияет на величину потребляемой электроэнергии. Как правило, они устанавливаются в слаботочных цепях.

Для реализации описанных принципов управления используются различные электрические схемы контроллеров, которые нуждаются в более подробном рассмотрении.

Схема регулятора

Известно несколько схемных решений, заложенных в основу работы регуляторов. Это:

  • ступенчатые устройства автотрансформаторного типа;
  • электронные модули ШИМ;
  • контроллеры на полупроводниковых элементах.

Ступенчатое регулирование с использованием автотрансформатора реализуется за счет изменения числа витков, подключаемых к входу вентилятора. Широтно-импульсные методы управления основаны на варьировании мгновенной мощности, передаваемой в нагрузку. Регуляторы на полупроводниках работают по тому же принципу, но в них рабочую функцию выполняют тиристоры или симисторы.

Простейший способ увеличения и уменьшения скорости

Работу регулятора рассмотрим на примере простейшей автотрансформаторной схемы.

Питающая сеть 220 Вольт подключается к катушке автотрансформатора Т1, имеющей несколько ответвлений. При последовательном подсоединении нагрузки к ответвлениям 1, 2 и 3 на обмотку М1 поступает лишь часть сетевого напряжения. Одновременно с его уменьшением снижается скорость вращения вентилятора. К достоинствам таких систем относят получение на выходе неискаженной синусоиды, а к недостаткам – невозможность плавного управления.

Подключение регулятора скорости канального вентилятора

Канальные вентиляторы служат для обеспечения перемещения воздуха в помещении. Простые приборы эффективны и применяются в жилых, коммерческих, промышленных зданиях. Но иногда нужна регулировка скорости канального вентилятора. В статье мастер сантехник расскажет, как увеличить или уменьшить скорость вращения вентилятора можно с помощью контроллера скорости.

Принцип работы вентилятора

Вентилятор в общем виде – ротор с закрепленными определенным образом лопатками. При вращении лопатки сталкиваются с воздухом и отбрасывают его в некотором направлении. По конструкции различают:

  • Осевой – направление нагнетаемого и всасываемого вздоха совпадают. Вентилятор предназначен для охлаждения чего-либо: кулеры в компьютерах, бытовые приборы, шахтные вентиляторы, аппараты для дымоудаления.
  • Радиальный – центробежный. Воздух всасывается с одной стороны вентилятора, нагнетается по другую сторону – под прямым углом. Радиальные вентиляторы используют в промышленности.
  • Тангенциальный – имеет сложное строение по типу «беличьего колеса». Воздух всасывается вдоль периферии и нагнетается под прямым углом. Такая конструкция стоит в кондиционерах, воздушных завесах, холодильниках.
  • Безлопастный – по сути, нагнетатель воздуха. В быту почти не встречается.

Любой вентилятор в силу специфики конструкции работает на полную мощность. Это приводит к быстрому износу прибора и поломкам. Максимально мощный поток воздуха требуется не все время. Чтобы уменьшить обороты вентилятора, нужно подключить специальное устройство.

Способы регулирования скорости вращения вентиляторных двигателей

При использовании вентиляторов часто возникает необходимость регулирования частоты вращения. В системах вентиляции это позволяет экономить электроэнергию, снизить уровень акустического шума, настроить необходимую производительность притока или вытяжки.
На настоящий момент широко распространены способы регулирования частоты вращения при помощи изменения электрических параметров питания вентилятора:

  • Изменение напряжения питания двигателя;
  • Изменение частоты питающего напряжения.

Регулирование напряжением осуществляется понижением питающего напряжения вентилятора. Преимуществом регулирования частоты вращения вентилятора изменением напряжения питания в относительно невысокой стоимости устройств, работающих по такому принципу. Известны следующие виды устройств для регулирования оборотов вентилятора при помощи понижения напряжения питания:

  • Ступенчатые регуляторы частоты вращения с использованием автотрансформаторов;
  • Тиристорные регуляторы скорости вращения;
  • Электронные автотрансформаторы.

Регулирование скорости понижением напряжения связано с изменением, так называемого, скольжения двигателя. При этом обязательно выделяется энергия скольжения — из-за чего сильнее нагреваются обмотки двигателя. При регулировании скорости таким способом необходимо устанавливать двигатели завышенной мощности. Но несмотря на это, этот способ используется довольно часто для двигателей небольшой мощности с вентиляторной нагрузкой.

Регулирование вентилятора частотой питающего тока возможно осуществить при помощи частотного привода. У частотных приводов много преимуществ, но есть один существенный недостаток – их цена. Кроме того, они громоздки. Используемые в быту и для коммерческого использования вентиляторы обычно имеют невысокую цену. Вряд ли покупатель бытового вентилятора согласиться приобрести для него регулятор стоимостью, в десятки раз превышающую стоимость самого вентилятора. Поэтому в этой статье мы частотные приводы рассматривать не будем.

Ступенчатые регуляторы частоты вращения с использованием автотрансформаторов

Работа ступенчатых регуляторов скорости основана на использовании автотрансформаторов. Управление данными регуляторами осуществляется путем ступенчатого изменения напряжения питания. Регулирование скорости осуществляется вручную. Автотрансформатор — это обычный трансформатор, но с одной обмоткой и с отводами от части витков.

Принцип работы этого контроллера состоит в следующем. На вход автотрансформатора Т1 подается питающее напряжение 220 В. Обмотка имеет несколько ответвлений от части витков. При подключении нагрузки к ответвлениям, потребитель получает уменьшенное напряжение питания. С помощью переключателя SW1 мотор вентилятора M подключается к нужной части обмотки и скорость его вращения меняется. При понижении питающего напряжения снижается потребление электроэнергии. Сигнал на выходе – чистая синусоида, что благотворно влияет на состояние обмотки двигателя. Недостатком является большой размер блока управления. Ручка регулировки имеет ступенчатую шкалу, как правило, не более пяти положений. Плавно управлять скоростью вращения невозможно.

Тиристорные (симисторные) регуляторы скорости вращения

Не вдаваясь в подробности принципа фазного управления, по которому работают регуляторы этого типа, вкратце опишем схему. Каждый тиристор «срезает» полуволну переменного тока, уменьшая выходное напряжение. Величина регулируется при помощи блока управления. Достоинства– низкая цена, компактные размеры. Обороты можно регулировать практически от ноля. Недостаток – искрение обмотки двигателя, ограниченная мощность нагрузки.

Электронный автотрансформатор работает по принципу широтно-импульсной модуляции. Транзисторная схема, модулируя импульсы – плавно изменяет выходное напряжение. Достоинства такого контроллера – компактные размеры и невысокая стоимость. Недостаток – длина кабеля от контроллера до мотора ограничена, не более 5 метров (этот недостаток устраняется при использовании дистанционного регулятора). Поэтому блок автотрансформатора, как правило, выполнен в отдельном корпусе от ручки управления и располагается в непосредственной близости к вентилятору.

Правила подключения устройства

Чтобы правильно установить регулятор, необходимо внимательно ознакомиться с инструкцией к устройству. Большинство моделей рассчитаны на самостоятельный монтаж пользователем и не требуют специальных знаний.

Способы установки контроллеров зависят от типа устройства:

  • Настенные и внутристенные варианты закрепляют на стену шурупами или дюбелями. Крепеж обычно входит в комплект.
  • Регулятор подключают к питающему кабелю по схеме, приведенной производителем. Задача сводится к обрезке проводов ноля, фазы и земли и последовательного присоединения жил к входным и выходным клеммам.
  • Прежде чем начать монтаж, нужно убедиться, что сечение соединительного питающего кабеля соответствует максимальному току подсоединяемого контроллера.
  • Если вентилятор оснащен собственным выключателем. Последний необходимо демонтировать и заменить на контроллер.

Монтаж регулятора скорости тиристорный ВЕНТС «РC-1-400»

Регулятор должен устанавливаться на вертикальной стене внутри помещений в скрытой монтажной коробке.

Монтаж и подключение должны проводиться только при снятом напряжении сети.

  • Эксплуатация регулятора с механическими повреждениями корпуса и соединительных проводов;
  • Попадание влаги и брызг воды на корпус регулятора;
  • Установка регулятора вблизи нагревательных приборов;
  • Наличие в окружающем воздухе взрывоопасных и вызывающих коррозию примесей.

Подключение к электрической сети должно проводиться через автоматический выключатель.

Для подключения регулятора к электрической сети необходимо (смотри рис. 1):

  • Снять ручку управления регулятора (1);
  • Открутить гайку (2) крепления декоративной крышки и снять декоративную крышку (3);
  • Открутить шурупы (4) крепления регулятора к монтажной коробке, и снять регулятор (5);
  • Провести в монтажную коробку (6) соединительные провода;
  • Установить монтажную коробку в стену;

  • Зачистить концы проводов на длину 6-7 мм;
  • Подключить провода к клеммнику, расположенному на плате регулятора, согласно
  • схеме подключения (рис. 3) и наклейке на клеммнике;

  • Установить регулятор в монтажную коробку таким образом, чтобы клеммник (смотри рис.2) располагался сверху, и закрепить шурупами.

Для нормальной работы вентилятора, необходимо отрегулировать минимальную скорость вращения вентилятора. Для этого:

  • Повернуть ручку управления против часовой стрелки в крайнее положение, оставив регулятор во включенном состоянии (не доводя до щелчка);
  • Подать электрическое питание;
  • При помощи отвертки с изолированной рукояткой вращать движок потенциометра (смотри рис.2), доведя скорость вращения вентилятора до минимальной;
  • Перевести регулятор в положение «выключено» (вращать против часовой стрелки, пока не раздастся щелчок выключателя), дождаться остановки вращения вентилятора;
  • Включить регулятор на минимальную скорость, должно наблюдаться устойчивое вращение вентилятора на минимальной скорости. Во избежание поломки вентилятора категорически запрещается эксплуатация устройства с неправильно установленной минимальной скоростью вращения вентилятора;
  • Надеть декоративную крышку и закрутить гайку крепления;
  • Надеть ручку управления.

В сюжете — Регулятор скорости вентилятора ВЕНТС РС-1-300

В сюжете — Три способа подключения ВЕНТС ТТ ПРО к сети электропитания

В сюжете — Как подключить к вентилятору регулятор скорости MTY-0-15-AT

Источник

Как снизить скорость вращения бытового вентилятора с тремя кнопками при помощи конденсатора, схема, пояснение

Бытовой вентилятор

Лето, жарко, включаешь обычный бытовой вентилятор. Он работает, крутится, но вот скорости вращения его лопастей, даже на минимальных оборотах, оказывается многовато (чаще всего в тихой обстановке создает дополнительный шум). Более дорогие модели бытовых вентиляторов могут иметь функцию плавной регулировки оборотов. Но вот в бюджетных вентиляторах обычно предусмотрены только три скорости, которые переключаются кнопками. И хорошо, если вам попался вентилятор, в котором минимальная скорость вас вполне устраивает. Если же нет, то в данной статье хочу поделиться очень простым способом снижения скорости вращения таких вентиляторов. Причем добавить нужно будет всего одну деталь!

Ниже на картинке представлена электрическая схема подобного вентилятора, в который уже добавлен конденсатор, уменьшающий скорость вращения лопастей.

Как снизить скорость вентилятора, схема

Обычные бытовые вентиляторы содержат электродвигатель переменного тока, асинхронного типа, с короткозамкнутым ротором. На таком двигателе содержаться две обмотки – рабочая и стартовая. Причем рабочая разбита на 3 обмотки (L1, L2, L3), имеет несколько отводов, и в зависимости на какой отвод будет подаваться напряжение, такая скорость и будет у вентилятора. Стартовая обмотка L0 одним концом соединена с рабочей обмоткой, а вторым концом с конденсатором (сдвигающем фазу). Этот конденсатор C1 изначально располагается возле электродвигателя, его емкость обычно где-то около 1-1,5 микрофарад. Также на некоторых вентиляторах, в электродвигателе, ставится защитный термопредохранитель F1. Он ставится на самих обмотках, и в случае чрезмерного перегрева защищает мотор от выгорания.

Правильным способом изменения скорости вращения электродвигателей такого типа (асинхронных) является увеличение или уменьшение рабочей частоты. Но такие схемы регуляторов относительно дорогостоящие, и могут ставится только на дорогих моделях вентиляторов. Снижать скорость электродвигателя при помощи токоограничения не совсем правильно, но в небольшом пределе вполне допустимо. То есть, мы последовательно рабочим обмоткам просто добавляем сопротивление, получая снижение тока в этой цепи, и как следствие понижение оборотов вентилятора.

Для токоограничения можно в схему поставить и обычный резистор, но данный элемент будет при своей работе значительно нагреваться. Это нас не совсем устраивает. Поскольку в цепях переменного тока конденсаторы обладают реактивным сопротивлением, и при этом они не нагреваются, то для наших целей лучше использовать именно его. На схеме этот конденсатор обозначен как C2. Чем меньше емкость будет у конденсатора, тем сильнее он уменьшит рабочий ток вентилятора.

Для подбора нужной скорости желательно иметь под рукой несколько разных конденсаторов с емкостью 0,5 и 1 микрофарад. Учтите, что эти конденсаторы должны быть пленочного типа, то есть рассчитаны на работу с переменным током. Электролитические конденсаторы для наших целей не подойдут! По напряжению наши конденсаторы должны быть не менее 250 вольт, а лучше всего взять на 400 вольт. Как известно, при параллельном соединении конденсаторов их емкость суммируется. То есть, мы из нескольких параллельно соединенных конденсаторов делаем один, нужной емкости. После подбора все же удобней поставить одни конденсатор (уже подобранной емкости)!

Для начала делаем емкость конденсатора равной 3 микрофарада. Разрываем одни из проводов, идущих к сети 220 вольт. Это удобней сделать либо ближе в вилке, либо возле входа провода в сам вентилятор. И просто в разрыв этого провода ставим наш токоограничивающий конденсатор. Включаем вентилятор в сеть. Если скорость стала меньше, но все равно велика, значит еще уменьшаем общую емкость конденсатора C2. Если скорость стала слишком мала, значит емкость увеличиваем. И таким образом подбираем нужный конденсатор. Причем, ток будет ограничиваться сразу для всех трех скоростей вашего вентилятора. Если же вы хотите настроить нужную скорость для каждой из трех скоростей вентилятора, то тогда нам понадобится уже 3 конденсатора. Их нужно ставить в месте разрыва проводов, идущих к каждому из трех отводов рабочей обмотки. Это показана на картинке ниже.

Схема для уменьшения скорости бытового вентилятора для всех трех кнопок

То есть, для каждой кнопки SA1, SA2, SA3 мы подбираем свою емкость конденсатора, тем самым делаю разную скорость на каждой из них.

В начале я упомянул, что данный способ не является идеальным. Но при небольшом токоограничении все же так делать допустимо. Если же слишком сильно снизить скорость вентилятора, то может увеличится общий нагрев электродвигателя, поскольку мы сильно изменяем номинальный режим работы мотора. Так, что за этим моментом также проследите. Еще в целях безопасности параллельно токоограничивающиму конденсатору C2 (или всем этим конденсаторам C2, C3, C4) желательно поставить любой резистор в диапазоне 100кОм-1мОм. Он будет разряжать конденсатор после отключения вентилятора от сети, тем самым предотвратит от малоприятного «укуса» током ранее заряженной емкости.

А в целом, я таким способом пользуюсь уже несколько лет. И мой бытовой вентилятор имеет именно ту скорость, которая меня вполне устраивает.

НИЖЕ ВИДЕО ПО ЭТОЙ ТЕМЕ

Как уменьшить скорость вращения бытового вентилятора с помощью всего одной детали, схема, пояснение работы, нюансы и советы

Схемы вращения

Регулятор оборотов электродвигателя

Так как в основе работы вентилятора используется явление ЭДС, то это приводит к тому, что возникают паразитные вихревые токи, нагревающие металлические части электродвигателя, при изменении формы сигнала напряжения сети. Использование диммеров, служащих для управления светосилой яркости ламп, не рекомендуется из-за повышенного нагрева двигателя. Поэтому при изготовлении регулятора скорости вентилятора на 220 В, применяются полупроводниковые элементы.

Регулятор скорости на симисторе

Подключение симисторного управляющего блока

Регулирующим полупроводником служит симистор. Работает он в ключевом режиме, то есть или включён, или выключен. Симистор состоит из двух тиристоров, включённых встречно — параллельным способом. Каждый тиристор пропускает через себя только одну полуволну сигнала. Такая схема обладает маленькими размерами и имеет низкую стоимость.

В таком регуляторе используется принцип фазового управления, изменение момента включения и выключения симистора относительно фазового перехода в нулевой точке.

Подключение простейшего управляющего блока

Управление симистором осуществляется с помощью переменного резистора, в зависимости от поворота последнего задаётся порог срабатывания полупроводникового прибора. В результате чего отсекается часть синусоидального сигнала, поступающего на электродвигатель вентилятора, величина значение напряжения уменьшается и соответственно обороты двигателя тоже уменьшаются.

При управлении частотой вращения электродвигателя контроль работы тиристора происходит длительными импульсами.

Благодаря чему, кратковременные отключения активной нагрузки не изменяют режим работы схемы. Схема подразумевает разделение включения электродвигателя с тиристором VS2 и питающего напряжения 220 вольт, через диодный мост.

Управление тиристором осуществляется с помощью генератора, собранного на транзисторе VT1. Питание генератора реализуется сигналом трапециевидной формы, полученным после прохождения через стабилитрон VD1 с частотой 100 кГц. В то время как на конденсаторе C1 появится напряжение, величины которого станет достаточно для открытия транзистора, на управляющий электрод тиристора поступит положительный сигнал. Тиристор VS2 откроется и с него поступит напряжение на электродвигатель, приводящее к его запуску.

Резисторы R1, R2, R3, образуют цепочку разряда конденсатора C1. Управляя значением сопротивления R1, в качестве которого используется переменный резистор, изменяется скорость разряда конденсатора, а значит и частота оборотов вентилятора. Диод VD2, подключённый параллельно к обмотке L1, предотвращает ложное срабатывание тиристора, возникающее из-за использования нагрузки индуктивного рода.

Управление с использованием автотрансформатора

В качестве основного элемента схемы используется автотрансформатор. Он представляет собой трансформатор, в котором соединение первичной и вторичной обмотки выполнено напрямую. В результате чего одновременно осуществляется магнитная и электрическая связь. Обмотка автотрансформатора имеет несколько ответвлений с разными на них значениями величины напряжения. Преимущество такого использования заключается в достижении более высокого коэффициента полезного действия из-за преобразования лишь части мощности.

Принцип работы регулятора, скорости вращения вентилятора состоит в следующем. На первичную обмотку автотрансформатора T1 поступает питающее напряжение сети. Обмотка имеет как минимум три ответвления от части витков. При подсоединении нагрузки к разным ответвлениям получается уменьшенное напряжение питания. Используя переключатель SW1, двигатель вентилятора M коммутируется к одной из части обмотки, при этом его скорость вращения меняется. При такой работе выходной сигнал не изменяет своей формы, оставаясь синусоидальным, что положительно влияет на обмотки двигателя.

Переключатель представляет собой ступенчатую шкалу, не позволяя плавно управлять скоростью вращения. Устройства такого типа имеют большие габариты и массу, по сравнению с другими видами.

Усовершенствованной моделью является использование электронного управления.

В основе работы лежит принцип широтно-импульсной модуляции. Изменяя состояние режима работы ключевых транзисторов, образовываются импульсы, позволяющие совершать плавную регулировку выходного сигнала. Чем меньше длительность импульса и длиннее период, тем меньше мощности передаётся вентилятору, а значит и обороты вращения его снижаются. В качестве ключей применяются малошумящие полевые транзисторы, имеющие значительно большие входные сопротивления по сравнению с биполярными.

Из-за плохой помехозащищенности узел автотрансформатора выполняется непосредственно в близости от вентилятора, но обладает компактными размерами и невысокой стоимостью.

Покупка готового регулятора

Подключение регуляторов осуществляется последовательно перед электродвигателем вентилятора в разрыв цепи. В зависимости от своего вида, прибор может располагаться в любом удобном месте, встраиваться в щиток на DIN рейку, монтироваться вместо розетки, быть отдельно стоящим блоком. При этом сам блок управления и пульт регулировки могут быть как совмещены, так и разделены между собой в пространстве.

В торговых точках представлены регуляторы различного вида и ценовой стоимости в зависимости от плавности регулировки, места расположения, дополнительных функций. Наиболее популярными производителями являются:

  • Selpo.
  • Vents.
  • Vortice.
  • Soler раскочегариваю» кондиционер, а вот в немного душные дни или, скорее, периоды этих дней, вполне приемлемо пользоваться банальным воздуходуем. Прикинув, что мне конкретно надо, и, поизучав рынок, нашёл несколько моделей, соответствующих моим требованиям. Поскольку места в комнате для установки напольной конструкции у меня нет, поэтому вентилятор должен был быть настольным и обязательно с дистанционным управлением, ибо лень! Ценник у тех, что я нашёл, преодолевал порог в две тысячи рублей. Не великие деньги, но для вентилятора я посчитал несколько многовато! Тем более, не предполагал пользоваться им часто. Поэтому решил немного подождать, когда жаба отвлекётся и не будет мешать мне тратить деньги. Как это не редко бывает, всё решил случай. Шел я по Леруа, увидел стойку с вентиляторами и внезапно купил самый дешёвый. Не удержался 🙂

    Места оказалось огромное количество! Это замечательно! Тут же полез в гости к нашим китайским друзьям за необходимыми детальками. Вернее за одной. Вот такой:

    Это блок на 220 Вольт из четырёх реле с возможностью дистанционного переключения. Переключателем служит пультик, работающий на 433МГц. В комплект этот пультик не входит, поэтому блок мне обошёлся в какие-то копейки.
    Доехал он на удивление быстро, в Питере ещё и намёка на жару небыло! Смонтировал его минут за 10, аккуратно и неспеша. Откусил провода от кнопок и повесил их на два реле. А сам блок приклеил на двусторонний скотч.

    Места внутри действительно очень много, блок сел великолепно! И нигде ничему не мешал!

    После сборки в обратном порядке, можно было начинать валяться на кровати и наслаждаться управляемой прохладой.
    Какое-то небольшое время так и происходило. Был лишь один минус всего этого. Уж очень сильно дует и гудит этот вентилятор, даже на самой маленькой скорости! Меня это быстро начало раздражать. Надо было что-то с этим делать. Ну и помогли мне снова китайцы.

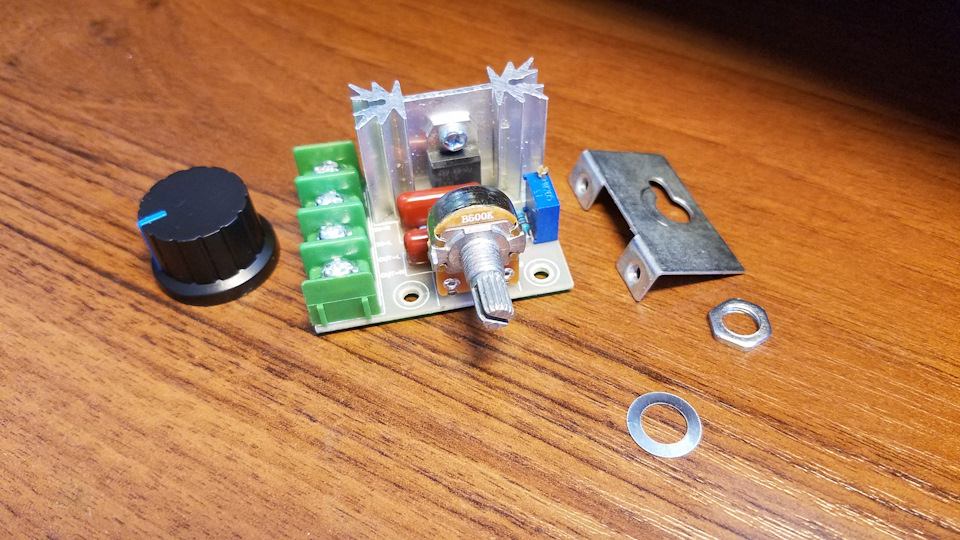

    Штука называется диммером. Им можно и лампочкой 220-вольтовой управлять и не сильно мощным мотором, таким, как в вентиляторе.

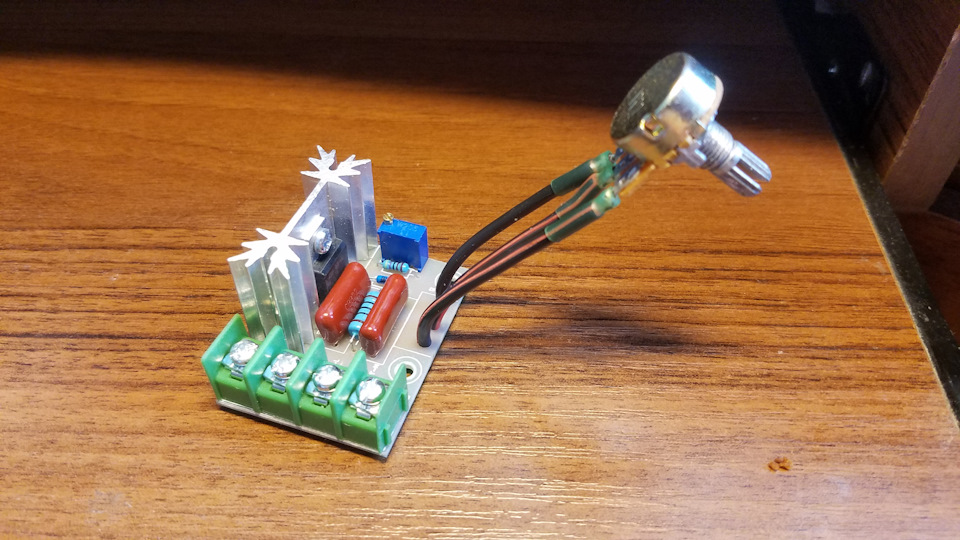

    Хоть свободного места в корпусе достаточно, но удобно расположить диммер, без его доработки, было невозможно. Поэтому снимаю ненужный кронштейн и выношу потенциометр на проводах.

    В таком виде всё монтируется внутрь без каких-либо проблем.

    Собственно, вот и всё! Ручкой регулировки я выставил обороты так, чтоб на первой скорости насыщенность обдува была приятной и не напрягающей, а звук напоминал бы шёпот, а не гул. Для большей мощности и шума есть вторая скорость! В процессе эксплуатации обнаружился интересный эффект: если одновременно нажать на кнопку первой и второй скорости, то лопасти будут вращаться чуть быстрее, чем на первой скорости, но медленнее, чем на второй! Таким образом появилась третья! 🙂 Это может когда-нибудь и пригодиться для создания идеального комфорта!
    В результате этих всех извращений обрёл аппарат, который мне был нужен, потратил минимальное количество средств и получил огромное удовольствие от процесса!

    Как снизить мощность вентилятора

    Купил недавно на барахолке настольный вентилятор с мощностью как указанно на шильдике 23 Вт. Вентилятор сам по себе хороший, на первой скорости он потребляет 18,5 Вт и крутится при этом достаточно быстро, на второй же скорости он потребляет от 20 – 23 Вт. Проблема в том, что даже на первой скорости он вращается довольно быстро и создаёт много шума, а на второй он и вовсе гудит, от его работы даже вибрирует стол, что доставляет большой дискомфорт. Такой мощности вентилятора мне не нужно, я думаю и у других вентиляторов тоже имеется проблема когда он слишком быстро крутиться и шумит, поэтому я сейчас покажу как снизить мощность вентилятора для комфорта для обдува и тем самым убрав лишние шумы и вибрации.

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Для доработки вентилятора нам сначала нужно его разобрать, в моём случае просто сняв нижнюю крышку на дне подставки, отвинтив крепящие винты.

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Сняв крышку мы видим реле с переключателем первой и второй скорости, а также видим скрутку двух проводов, это разрыв одного из входящих сетевых проводов. В это место собственно и будем впаивать последовательно конденсатор.

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Методом перебора найду нужный мне по ёмкости конденсатор. Для этого я буду брать плёночные помехоподавляющие конденсаторы рассчитанные на напряжение выше 250В. У меня есть конденсаторы X2 на напряжение 275В, поищу их у себя. Такие конденсаторы можно найти в любом блоке питания монитора или телевизора, а также и в другой бытовой технике или же купить новый (например недорого взять здесь сразу десяток — https://alii.pub/6pzk2i) нужного номинала, конденсатор должен быть неполярным. Я пока не знаю какой ёмкости мне нужен конденсатор, чтобы снизить мощность вентилятора до комфортного уровня.

    Первый мне попался плёночный конденсатор 0,47 мкФ на 275В. Впаиваем его в разрыв цепи 220В, там, где у нас была с завода изначально скрутка двух проводов. Но увы вентилятор с ним не завёлся, явно этой ёмкости недостаточно и буквально вся мощность гасится на нём.

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Затем я запаял параллельно старому ещё один такой же по ёмкости конденсатор и вентилятор заработал, правда довольно слабо, надо ещё повышать ёмкость.

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Для этого подпаял третий плёночный конденсатор на 0,47 мкФ, спаиваем их все между собой параллельно и впаиваем последовательно в разрыв сетевого провода 220В.

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Включаю вентилятор и на второй скорости ваттметр показал 15 Вт, мощность упала на 16%, а на первой скорости 12 Вт, меня этот результат полностью устраивает. Всё, наша задумка удалась и можно собирать вентилятор, заизолировал контакты конденсаторов термоклеем и на него же я приклеил конденсаторы к корпусу, свободного места в средине для этого достаточно много.

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора

    Закручиваем нижнюю крышку винтами и вентилятором можно теперь комфортно пользоваться, скорость хорошая, обдув хороший и никакого лишнего шума и вибраций. Вот мы и разобрались как можно уменьшить мощность вентилятора.

    Как снизить мощность вентилятора

    Как снизить мощность вентилятора
