Как сделать сабвуфер из обычного динамика

Хотите создать качественный сабвуфер для своего домашнего кинотеатра или автомобиля, но не хотите тратить большие суммы денег? Вам поможет наша пошаговая инструкция, с помощью которой вы сможете сделать свой сабвуфер своими руками из простого динамика.

Прежде чем приступить к сборке, необходимо выбрать и приобрести динамик подходящего размера и с хорошими характеристиками. Далее вам потребуются основные материалы, такие как фанера, пила, шуруповерт и некоторые инструменты для работы с деревом.

Первым шагом является изготовление корпуса для сабвуфера. Для этого вырежьте из фанеры две одинаковые детали, которые будут служить боковыми стенками, а также деталь для передней панели. Соедините все детали вместе при помощи шурупов и клея. Убедитесь, что корпус получился жестким и надежным.

При изготовлении корпуса обратите внимание на размеры и форму, так как они влияют на качество звучания сабвуфера. Чаще всего используются прямоугольные или кубические формы с особыми волноводами для улучшения низких частот.

Далее приступайте к установке динамика в корпус. Для этого сделайте отверстие в передней панели с помощью пилы, соответствующее размерам динамика. Закрепите динамик в отверстии при помощи винтов или крепления, предоставленных производителем динамика.

После того, как динамик установлен, подключите его к усилителю или аудиосистеме, с которой будет использоваться сабвуфер. Проверьте работоспособность сабвуфера и уровень звука. При необходимости вы можете отрегулировать частоты и громкость на усилителе или аудиосистеме.

Вот и все! Теперь у вас есть собственный сабвуфер, сделанный своими руками. Вы можете наслаждаться качественным звучанием в своем домашнем кинотеатре или автомобиле, не тратя большие деньги на покупку готового устройства.

Как сделать сабвуфер своими руками

Шаг 1: Подготовка материалов и инструментов. Для создания сабвуфера вам понадобится следующее:

Материалы:Инструменты:
— Динамик— Отвертки
— Корпус— Паяльная станция
— Клеммные колодки— Провода
— Амортизирующий материал— Паяльный припой
— Провода

Шаг 2: Изготовление корпуса. Вы можете использовать готовый корпус или создать его самостоятельно из дерева или пластика. Важно, чтобы корпус был достаточно прочным и имел правильные размеры для вашего динамика.

Шаг 3: Установка динамика. Внимательно изучите инструкцию к вашему динамику и с помощью отверток установите его в корпус. Убедитесь, что динамик надежно закреплен и не двигается.

Шаг 4: Подключение клеммных колодок. Спаяйте провода к клеммным колодкам и закрепите их на корпусе сабвуфера. Тщательно изолируйте соединения, чтобы избежать короткого замыкания.

Шаг 5: Подключение динамика к аудиоисточнику. Подключите провода от клеммных колодок к выходам на вашем аудиоисточнике (например, усилителе или ресивере). Убедитесь, что провода правильно подключены и надежно закреплены.

☆Самый мощный сабвуфер из ОБЫЧНОГО СОВЕТСКОГО динамика|||

Шаг 6: Добавление амортизирующего материала. Для улучшения звучания сабвуфера вы можете добавить амортизирующий материал внутрь корпуса. Это поможет снизить нежелательные резонансы и улучшить звук.

Шаг 7: Проверка и настройка. Включите вашу аудиосистему и проверьте работу сабвуфера. При необходимости, вы можете настроить уровень громкости и частоту среза, чтобы достичь идеального звучания.

Теперь у вас есть собственный сабвуфер, который вы сделали своими руками. Наслаждайтесь качественным и мощным звуком вместе с вашей новой аудиосистемой!

F.A.Q. Как сделать сверхбюджетный саб.

Всем привет. Наконец то я переварил всю инфу и закончил эксперименты по очень интересной теме. Скажу сразу без интриг. Я хочу вам предложить идею саба с копеешной ценой, способным работать без усилителя прямо от магнитолы и при этом обладать очень неплохим звуком и способным тягаться на равных с многими бюджетными сабвуферами как в громкости звука так и в качестве. С точки зрения новичков минус у этого саба только один. С ним придется повозиться, подумать, почитать и понять что к чему. Если вышеописанное не про вас то забейте на всю остальную писанину. Она вам нафик не нужна.
Остальным я предлагаю осилить кучу букаф ниже.
Суть моей затеи в использовании оформления называемого четвертьволновой резонатор или труба Войта.(этот мужик придумал мутить такие оформления). В двух словах отличается от коробков с фазиками он тем, что собсна коробка у динамика нет вовсе. Динамик впилен сразу прямиком в трубу фазика.

Плюсы этого оформления:
— КПД такого оформления на 300% выше чем у закрытого ящика!
— ЧВ снижает резонанс динамика. В фазике скажем или в ЗЯ динамик начинает играть выше а ЧВ наоборот снижает резонанс.
— оформление чв имеет очень низкий спад ниже настройки. К примеру саб в фазике ниже настройки резко теряет громкость с крутизной в 24дб на октаву и практически там не поет. ЧВ имеет спад всего 6дб на октаву! Ниже чем закрытый ящик. Простыми словами он в салоне авто ниже частоты настройки может не только не терять громкость а еще и увеличивать! Соответственно нет никакой необходимости настраивать ЧВ низко. Да и не любит он этого.
-скорость баса в чв вполне сопоставима со скоростью баса в зя! То есть бас получается вполне музыкальным и быстрым.
— ЧВ чрезвычайно просто расчитывается и требует из всех параметров динамика только диаметр диффузора(от середины до середины подвеса). Расчет осуществляется 2мя не хитрыми формулами. При этом конечно разные динамики в ЧВ запоют по разному но на размерах чв это никак не скажется. Сделал ящик один раз и меняй динамики, слушай.
— не слишком требователен к кривизне рук. Если где-то лохонетесь на сантиметр-два это драматически не отразится на результате а кривой распил компенсируется обилием герметика ) Тем более ЧВ это не компрессионный вид оформления то есть в нем воздух сильно не сжимается как в зя или фи.

Минусы оформления:
— достаточно сложен в изготовлении, придется запастись терпением и включить мозг.
— ящик выходит достаточно большого размера.
— ход динамика в этом оформлении БОЛЬШЕ чем если бы вы включили саб вообще без ящика. Это значит что вы не сможете влить в динамик максимум мощности и при большом перегрузе есть риск порвать динамик. Впрочем до того как порвется динамик он начнет отчаянно хрипеть и трещать. Перегруз динамика в чв слышно сразу.(хотя как по мне так это плюс )

Надеюсь заинтриговал и заинтересовал)

Для постройки ЧВ подойдут практически любые динамики, начиная от мидбасов и заканчивая динамиками от музыкальных центров старых, комповых колонок, старых советских колонок и т.д. Отдавать предпочтение стоит динамикам с бОльшим размером подвеса. Диаметр и количество тоже чем больше тем лучше но тут нужно учитывать что и ящик в размерах будет вырастать ощутимо. По этому прикиньте сначала на бумаге размеры. Устроят они вас или нет. Для работы саба от магнитолы советую использовать пару динамиков диаметром 13-16см мощностью 20-25вт. Подключите их к тыловым каналам да и все.
Делать ящик можно со старых шкафов, тумбочек и т.д. 15мм дсп вполне хватит для наших целей.

Теперь давайте посчитаем какой нить чв. Допустим есть два 13ти сантиметровых динамика. Меряем диаметр от середин подвесов. Получается 11.5см. В школе на геометрии нам говорили что площадь круга считается пR^2 (радиус в квадрате умноженный на число ПИ).
Если диаметр 11.5см то радиус 5.75см а площадь 3.14*5.75^2=103.8см2
Поскольку динамиков у нас два то умножаем 103.8*2=207.6см2 Это мы получили эффективную площадь наших динамиков.
Для ЧВ оптимальным считается брать сечение в полтора раза больше чем площадь диффузоров. если делать больше то динамик быстрее превысит ход а если меньше то потеряет чв эффективность. Короче мудрить не будем и берем полтора сечения. 207.6*1.5=311.4см2
Теперь мы можем подобрать высоту и ширину нашего порта. Подбирайте эти размеры в зависимости от того как будете ставить динамики. Я ставил в боковую стенку вначале трубы и плясал от глубины динамика чтоб он влез. Если пилить в торец начала тоннеля то уже смотрите чтоб динамики влезли по диаметрам. Допустим ставим динамики в боковую стенку тоннеля вот так:
а глубина динамиков небольшая. Тогда просто берем квадрат сечением 17.7см. (17.7*17.7=313.29см2) получается почти то что нам нужно (311.4см2).
Теперь определимся с длиной и настройкой. Настраивать рекомендуется как можно ближе к резонансу динамики (Fs) но мои опыты показали что для сильно маленьких динамиков не стоит настраивать чв выше 50-55гц иначе толк от него пропадает. В общем если резонанс дина 55 и ниже то стройте порт в резонанс дина. если выше то ограничьтесь 55ю герцами. Для простоты возьмем настройку чв на 50гц.
Длина порта определяется формулой:
Lтуннеля в метрах = (343/Fнастройки)/4

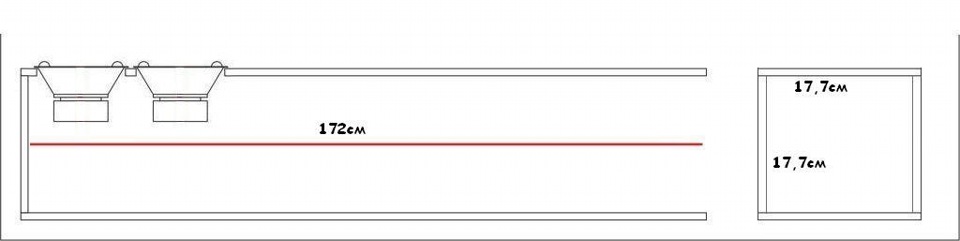

В нашем случае (343/50)/4=1.72метра.

На первый взгляд конечно цифра здоровая, но кто мешает свернуть порт втрое или вчетверо?

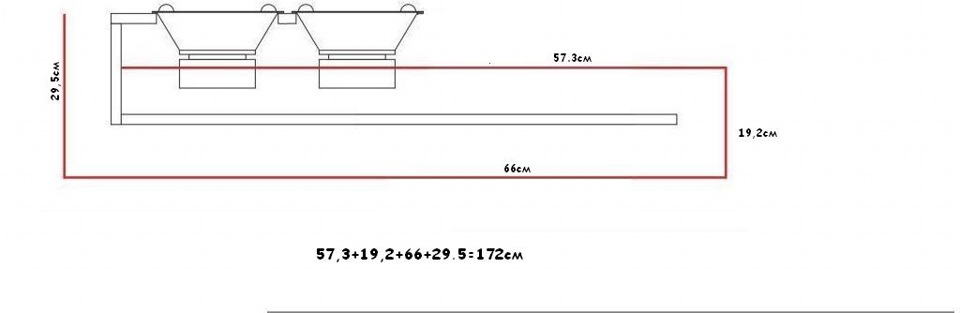

При этом еще и добавится длина на поворотах, поскольку длина тоннеля считается по его центру. Теперь сосбна остается определиться, как свернуть тоннель, поскольку вариантов просто море. В яндексе можно откопать кучу картинок и фоток и просто стырить чью нибудь идею. )

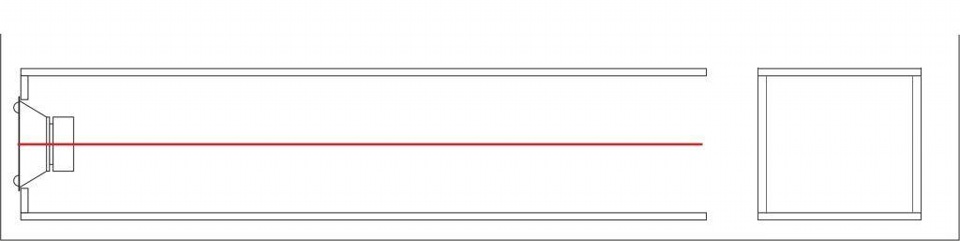

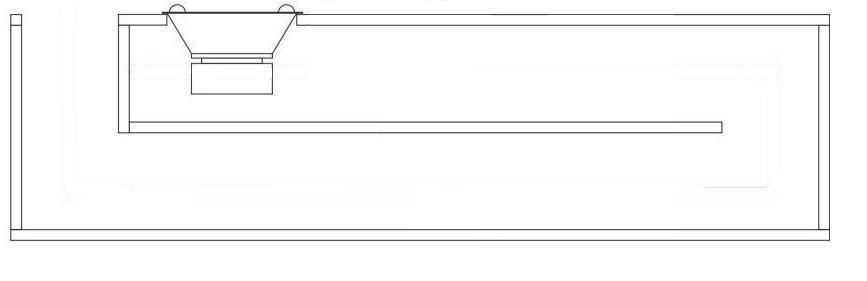

Допустим нам понравился вот такой вариант:

В нашем случае он будет выглядеть так:

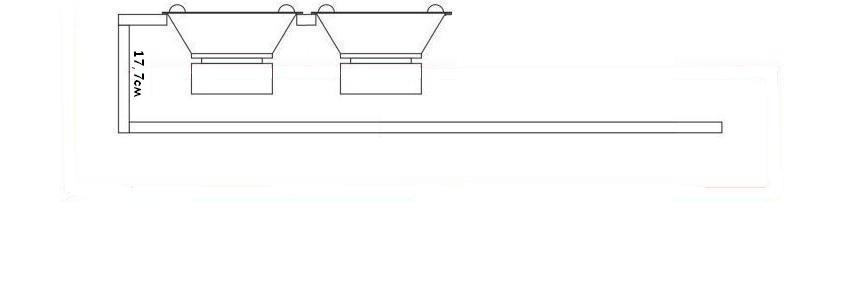

Рисуем динамики и 2 стенки, чтоб учесть их толщину.

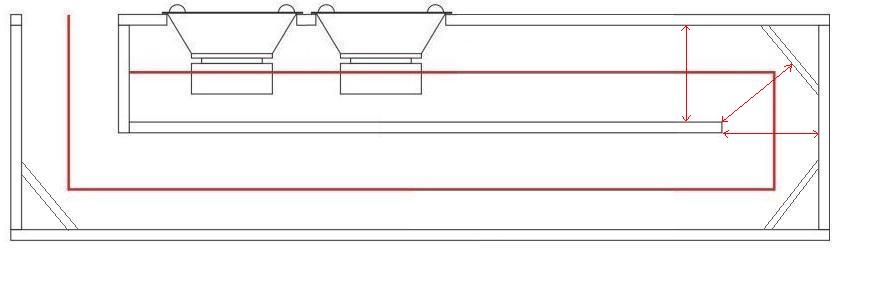

Также рисуем полоску по которой будет видно длину нашего тоннеля ну и которая собсна и определит размеры коробка.

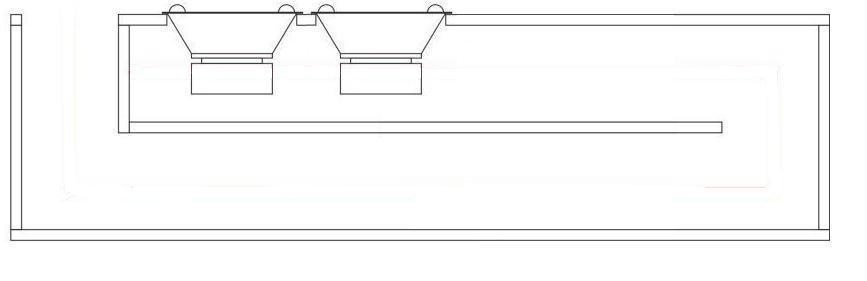

Убедившись, что полоска выйдет нужной нам длины, дорисовываем оставшиеся стенки и становятся понятны окончательные габариты будущего ящика.

Если не устроят размеры или габариты, то можно попробовать сделать еще один изгиб или вообще использовать другой вариант сворачивания. Тут уже чисто ваше творчество и фантазия. Ну, теперь собсна дальше только пилить и собирать все. Стоит еще учитывать способы повышения эффективности ЧВ. Чем ровнее стенки тоннеля и герметичнее стыки, тем ЧВ эффективнее. Также чем округлее повороты чв тем эффективность выше. Кроме того, важно сохранять сечение постоянным даже на поворотах потому как от угла до угла на повороте сечение будет увеличиваться. Тут тоже ваша фантазия. Можно нарезать канализационных труб, к примеру, и вклеить, а можно просто напилить уголков из того же дсп такого размера, чтобы на углах было тоже расстояние что и на прямых участках.

Ну и чем меньше сгибов тоннеля, тем чв эффективнее. Это тоже стоит учитывать.
В статьях про чв в интернете есть рекомендации по организации сужения порта для улучшения качества или же раскрыва порта для увеличения отдачи. Идеи вполне работоспособные но для бюджетного саба не имеет смысла делать такие заморочки. Пилите ровный тоннель, да и все.
С теорией, советами и расчетами вроде все. Теперь расскажу чуток о практике.

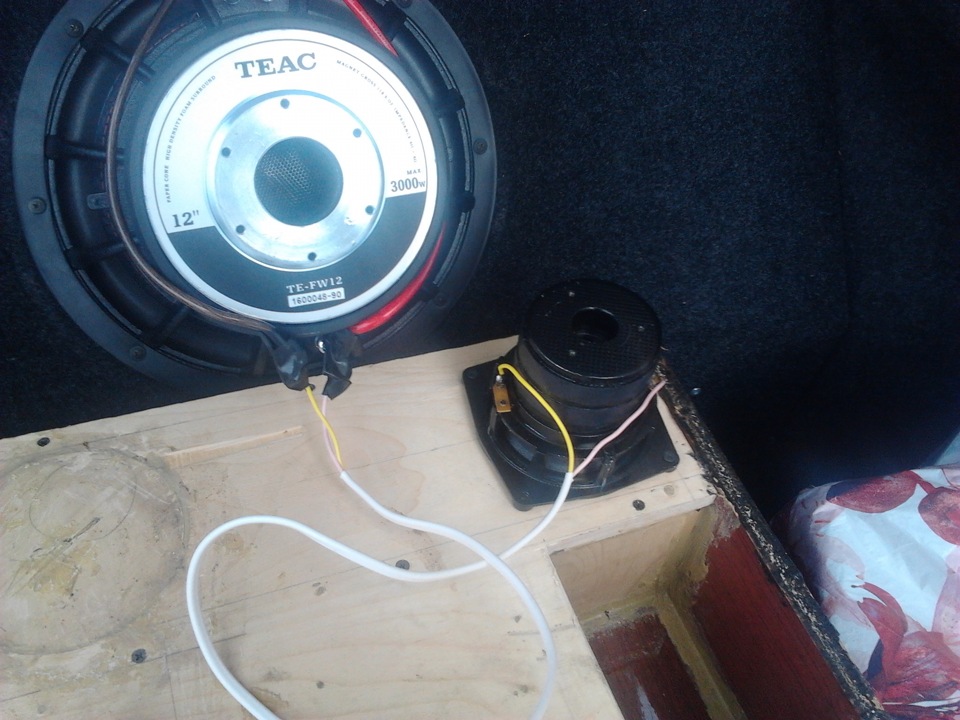

Я писал в записях раньше, что готовлю динамик для ЧВ и очень хитрый коробок. Хитрость коробка состояла в том что порт сворачивается как горизонтально, так и вертикально. В итоге получается двухэтажный ящик. Кроме того я еще решил делать раскрыв от 1.5 сечения динамика к 2м сечениям. То есть выход порта имеет площадь вдвое большую, чем площадь диффузора.

Решил раз уж пробовать так пробовать все ) Как показала практика сделав раскрыв порта я потерял в максимальной мощности и выиграл в отдаче. По сути от чего уходил к тому и пришел). Динамик я, по сути, использовал обычный 10гд-34 с советских колонок s30. Все мои доработки носили больше косметический характер и особо его эффективность не улучшали.
По видео, конечно, сложно понять, как саб работает в жизни, но общее представление составить можно. На видосах я не подавал сабу больше 24х ватт потому как дальше идет превышение хода и искажения. (мощность мерял токовыми клещами + вольтметр. Видео замера к сожалению, не делал).

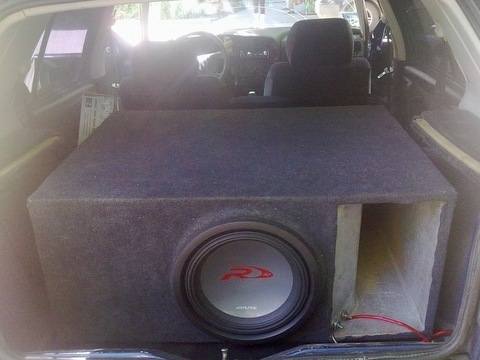

Вот видос работы саба в машине.

Дома если верить синус генератору, то саб работает уверенно до 35-37гц (неплохо учитывая что в фи этот же дин ниже 50 не лез вообще) ниже идет сильный спад. Что интересно разница в звуке между домом и машиной не такая уж и большая.Достаточно быстрый, подобраный бас. Спокойно поет не глубоких негров и даже пытается потряхивать зеркалами. Отлично поет клубняк и рок. Вполне позволял себе слушать музыку на средних громкостях. При этом недостатка баса не ощущалось. Звук блинов в полке и рядом не валялся в плане баса. Реально работает сабвуфер в прямом смысле этого слова. Вполне реально поставив такой саб с бюджетным, грамотно оформленым фронтом и бюджетной магнитолой можно получить отлично поющую систему с хорошим звуком и копеешным бюджетом, с которой было бы не стыдно выкатить на какие нибудь соревнования местного масштаба в категорию SQ новичок.
Сперва поставил саб чисто на пол дня для тестов, но в связи с большим интересом друзей и знакомых к этому сабику в итоге прокатал его больше полутора недель. Народ занимал очередь на прослушку малого 😀 слушали, обсуждали. Обладатели бюджетных сабов начального уровня охотно спорили кто кого перепоет. Их саб или мой. ) В итоге полторы недели я был обеспечен отспореным пивом)).К примеру мой чв легко передавливал бочку мистери 10го калибра. 10ку супры, кикс во фри эйре. мистери MJS 10 в зя. Не говоря уже о бесчисленном количестве всякого рода блинов в полке. Эти вообще не конкуренты. Понимаю что гарантии нет того, что сабы в машинах установлены были грамотно и что это самый начальный уровень…но согласитесь даже это совсем неплохо для 13ти сантиметрового саба 88го года выпуска от 25ватт подводимой мощности! По сути этот же результат можно повторить подключив саб к магнитоле. а если сделать на паре таких динов чв и использовать пару каналов то и легко превзойти.
Затея однозначно стоила потраченного времени. Цели изучить что-то новенькое, пощупать на практике и заинтересовать народ интересной затеей в общем то можно считать достигнутыми ) Теперь всерьез подумываю об организации ЧВ акустики для дома, но и этот ящик забрасывать не буду. В данный момент ищу какой нибудь очень злой 13й мидбас чтобы оформить толково в ящике и показать какой нибудь результат на бассметре :D.

На свой ящик я не потратил ни копейки. динамик вынул со старой убитой акустики, старую тумбочку мне подарили а туба герметика и шурупы были в заначке. Я думаю многие поспрашивав у родни и знакомых вполне отыщут все необходимое бесплатно )

В общем вот такая идея. Сделать такой саб может любой новичок. Ничего сложного ни в расчетах, ни в постройке нету. Разве что придется посидеть чуть над формулами и пару дней убить на неторопливый распил и сборку. С этим конечно у многих беда. Очень много народа готовы лепить бессмысленный хлам на сопли только чтоб сделать побыстрее и тут же ехать понтоваться ). Их можно понять но тут уж каждый выбирает сам. Главное что идея эта работает и вполне применима.

ДА! ЗАБЫЛ СОВСЕМ ПРЕДУПРЕДИТЬ!
Начав изучать инфу по чв я взял и забил это сокращение в поисковик!
Как оказалось это сокращение у извращенцев расшифровывается как Черный Властелин!
Ну и соответсна вместо сабов и тоннелей я на весь экран обозрел здоровенного черного дядьку в кожанной кепке и пиписькой до колен!
В общем я не смог объяснить что я искал динамики когда зашла сотрудница в этот момент и увидела картинку на моем мониторе :D:D:D:D Будьте осторожны!

Всем удачи, новогоднего настроения, веселых праздников и конечно отличного звука! ВСЕХ С НАСТУПАЮЩИМ! )))

Фрезеровка

Подготавливаем фрезер ручного типа, а это фрезы, которые у меня имеются в наличии. Все операции производятся сугубо в домашней мастерской

Сабвуфер своими руками для дома-4

Чтобы выполнить качественную по фрезеровке, как известно нужен циркуль, которого под рукой не оказалось, поэтому изготовил его самостоятельно из имеющихся в распоряжении материалов

Сабвуфер своими руками для дома-5

В результате образовалась вот такая конструкция. Именно при помощи этого циркульного приспособления я смогу выполнять вырезание круга диаметром от 55 мм и более

Сабвуфер своими руками для дома-6

Во время фрезерования, обязательно подключите пылесос

Сабвуфер своими руками для дома-7

Вот, что получилось на данном этапе

Сабвуфер своими руками для дома-8

Подгонка динамика

Как раз к этому моменту я получил динамик и фазоинвертор, сделал примерку

Сабвуфер своими руками для дома-9

Фрезерные работы под установку терминала

Сабвуфер своими руками для дома-10

Сабвуфер своими руками для дома-11

После этого сделал фаску по всему периметру, чтобы не было острых углов

Сабвуфер своими руками для дома-12

На этом шаге все боковины корпуса посадил на полиэфирную смолу, которая чем то похожа на эпоксидную, но высыхает за полчаса, а затем закрепил длинными саморезами.

Сабвуфер своими руками для дома-13

Инструкция по изготовлению

Изготовление колонки – многоэтапный процесс, подразделяющийся на слесарные и электромонтажные работы. Колонка для дома (вернее, для ПК или домашнего кинотеатра) изготавливается по заранее выбранному чертежу. Выберите вариант сабвуфера – мини- или обычный, от этого зависит размер ящика, изготавливаемого в начале работ.

Сборка корпуса

Чтобы собрать корпус, выполните следующие действия.

  1. Распилите по чертежу доску из ДСП, натурального дерева или МДФ, на составные элементы.
  2. Подготовьте прямоугольное отверстие под лабиринт из кабель-канала.
  3. Скрепите на уголках или склейте эпоксидным клеем верхнюю, нижнюю, заднюю и боковые грани. Получится не полностью собранный ящик, обладающий достаточной жёсткостью.

Ящик для колонки собран.

Порт

Чтобы собрать и установить порт, сделайте следующее:

  1. выпилите из короба подходящие куски, вписывающиеся в размеры колонки;
  2. присоедините колено короба в месте поворота кабель-канала;
  3. проверьте, что порт (сборный кабельный короб) подогнан под внутренние размеры ящика;
  4. приклейте его с помощью термоклея или герметика.

Когда клей засохнет, проверьте, что порт из короба не болтается. Недостаточное его закрепление может привести к тому, что он входит в резонанс на определённой частоте.

Отверстие для динамика

Динамику требуется большое, желательно идеально круглое отверстие под его внешний диаметр. Вырежьте такое, чтобы динамик свободно проходил в него. Большинство маломощных «басовиков» (до 30 Вт) вписываются в 8 дюймов по диаметру отверстия. Если сабвуфер собирается на основе обычной прямоугольной или кубической колонки, то замените переднюю стенку. Лишние отверстия от дополнительных динамиков не нужны.

Обработка внутренней части корпуса

После установки лабиринтного канала, позволяющего колонке выдавать максимум басов и при этом не «бубнить» на нижних частотах, внутреннюю часть колонки покрывают демпфирующим материалом. Он уменьшает вероятность появления резонанса со временем. В качестве демпфера применяют преимущественно толстое сукно, сложенный в несколько слоёв драп, шерстяную ткань или просто кусок старого протёртого ковра. Он поглощает избыток звуковых волн, не давая им переотражаться несколько раз, что в итоге привело бы к расшатыванию конструкции и появлению резонанса.

Важная часть внутренней сборки – компоновка, размещение функциональной электроники. Вначале подготавливают усилитель. Сделайте следующее.

  1. Изготовьте печатную плату согласно её топологии (карты дорожек).
  2. Разместите радиоэлементы согласно электромонтажной схеме (сборочному чертежу).
  3. Пропаяйте все контакты ножек деталей с дорожками печатной платы.
  4. Припаяйте провода на вход, выход и для электропитания собранного усилителя.
  5. Присоедините радиатор усилителя к основной микросхеме и разместите его в надёжном месте колонки, например, используя винтовые стойки. Допустимо располагать его и на деревянных подкладках – он не будет нагреваться настолько, чтобы подпалить дерево.
  6. Если мощность динамика достигает сотен ватт, соберите дополнительные усилительные каскады. Их количество ограничено лишь свободным местом внутри колонки.

Например, 8 каскадов по 100 Вт, усиливаемых 25-ваттный звук с выхода микросхемы, включённых по мостовой схеме, способны обеспечить 800 Вт.

Но для охлаждения всех радиаторов потребуется мощный компьютерный кулер, поток воздуха которого направляется на эти радиаторы. Каждому транзистору потребуется свой теплоотводящий радиатор. В старые времена использовались и радиолампы – сейчас они вытеснены транзисторами и микросхемами. К тому же уровень линейных искажений в радиоламповых усилительных каскадах зашкаливает.

Мощность на коллекторе, рассеиваемая транзистором (его фактическая полезная мощность) лишь в 1,5-2 раза больше тепловой, выделяемой полупроводниковыми переходами при нагреве в процессе интенсивной работы. Чтобы отвести лишний жар от силовых элементов, и нужен радиатор.

Питание

В мощной активной колонке, которой является сабвуфер, может потребоваться и внутренний блок питания. Он должен выдавать десятки ампер и быть достаточно мощным – без такой мощности разогнать акустическую систему не удастся. Чтобы оставить таким же благозвучие и эффективность «басов», нередко и усилитель, и блок питания размещают в отдельном, наглухо отгороженном от основной акустической ячейки отсеке. Для этого потребуется седьмая стенка ящика, служащая в качестве внутренней перегородки. Её выпиливают с учётом лабиринтного хода, проходящего через неё. Электроника размещена в задней части ящика. Если колонка не является активной, усилитель и блок питания выносятся в отдельный агрегат. К самой колонке подходит лишь силовой провод.

В качестве блока питания нередко берут зарядное устройство для автомобильных аккумуляторов. Оно выдаёт не более 15 В, при этом ток может достигать десятков ампер. Выполнен он по современной схеме импульсного блока питания, в который входят:

  1. сетевой выпрямитель – мощный диодный мост на 220 В;
  2. преобразователь частоты от единиц до десятков килогерц – он позволяет в десятки раз уменьшить габариты трансформатора;
  3. трансформатор – гальванически развязывает выходную часть от сетевого напряжения, защищая от удара током и высоковольтного пробоя;
  4. высокочастотный выпрямительный мост на современных диодах с высоким КПД;
  5. фильтр – задерживает броски тока;
  6. импульсный стабилизатор – избавляет от скачков напряжения.

Выбор динамика для самодельного сабвуфера

При выборе динамика для самодельного сабвуфера необходимо учитывать несколько важных факторов. Во-первых, следует обратить внимание на мощность динамика. Она должна быть достаточной для создания нужного уровня звука. Чем выше мощность, тем громче будет звучать сабвуфер.

Во-вторых, размер динамика также имеет значение. От него зависит глубина и качество басового звука. Чем больше диаметр динамика, тем лучше будет воспроизведение низких частот.

Также важно обратить внимание на импеданс динамика. Он должен соответствовать рекомендуемому импедансу усилителя или аудио-системы, с которой будет использоваться сабвуфер. Неправильный импеданс может привести к искажению звука или даже повреждению аппаратуры.

Для самодельного сабвуфера рекомендуется выбирать динамики с низким и линейным искажением звука. Это обеспечит максимально точное воспроизведение басов и более высокое качество звучания.

Не стоит забывать о бюджете. Цена динамика может варьироваться в зависимости от его характеристик, производителя и качества. Нужно выбирать динамик, который подходит по цене и качеству.

И наконец, рекомендуется обратить внимание на отзывы и рекомендации других пользователей, которые уже создали свой собственный сабвуфер из динамика. Они могут подсказать, какой моделью лучше воспользоваться и на что обратить внимание при выборе.

Создание корпуса для сабвуфера

Корпус для сабвуфера важный элемент, определяющий качество звука и эффективность работы динамика. Правильно спроектированный корпус помогает достичь глубокого и чистого баса, а также предотвращает искажения звука. В этом разделе мы разберем шаги создания корпуса для сабвуфера.

Выбор материала

Первым шагом является выбор материала для корпуса. Для достижения лучшего звучания рекомендуется использовать плотную и нежесткую древесину, такую как фанера или ДСП. Они обеспечивают минимальные вибрации и идеально подходят для создания корпуса сабвуфера.

Проектирование корпуса

Проектирование корпуса — важный этап, который влияет на качество звучания и эффективность сабвуфера. Конструкция корпуса может быть разной, в зависимости от предпочтений и требуемых характеристик звука. Наиболее распространенные типы корпусов для сабвуферов: закрытый ящик, фазоинвертор, портовый ящик.

Закрытый ящик имеет плотную конструкцию и обеспечивает точный и контролируемый бас. Фазоинверторный корпус дает более глубокий и мощный бас, но требует точного расчета размеров порта. Портовый ящик хорошо подходит для достижения высокого уровня громкости и глубокого баса.

Изготовление корпуса

После проектирования корпуса можно приступать к его изготовлению. Сначала нужно распилить древесину на необходимые части, согласно выбранной конструкции. Затем каждая часть корпуса должна быть соединена между собой при помощи клея или шурупов.

Обязательно следует учесть, что корпус должен быть герметичным, чтобы предотвратить проникновение воздуха и возникновение нежелательных резонансов. Для этого рекомендуется проклеить все соединения панелей корпуса герметиком или исправным монтажным клеем.

Также рекомендуется обложить внутреннюю поверхность корпуса звукоизоляционным материалом, например пенопластом или минеральной ватой. Это поможет предотвратить резонансы и проникновение нежелательных шумов.

После завершения изготовления корпуса необходимо установить динамик и подключить его к усилителю. Затем можно наслаждаться качественным басом, созданным своими руками сабвуфером!

Сборка сабвуфера

Для сборки сабвуфера из обычного динамика вам понадобятся следующие инструменты и материалы:

  • Обычный динамик;
  • Корпус для сабвуфера;
  • Усилитель;
  • Кабели и разъемы;
  • Паяльная станция;
  • Отвертки;
  • Пилка;
  • Клей;
  • Шурупы;
  • Изоляционная лента;
  • Электроизоляционная пленка.

Вот пошаговая инструкция по сборке сабвуфера:

  1. Снимите защитную решетку с динамика, используя отвертку.
  2. Снимите клеммы от динамика и припаяйте новые, достаточно длинные кабели. Заизолируйте припаенные места изоляционной лентой.
  3. Подготовьте корпус для сабвуфера. Скорректируйте размеры корпуса, чтобы он подходил под ваш динамик. Вырежьте отверстие для динамика с помощью пилки.
  4. Присоедините динамик к корпусу с помощью шурупов и плёнки для электроизоляции. Убедитесь, что динамик крепко держится в корпусе.
  5. Установите усилитель в корпус сабвуфера, соблюдая все меры безопасности. Подключите его к динамику с помощью кабелей. Зафиксируйте усилитель при помощи шурупов.
  6. Закрепите заднюю панель корпуса сабвуфера, используя клей или шурупы. Убедитесь, что задняя панель плотно прилегает к корпусу.
  7. Подключите усилитель к источнику звука, используя разъемы и кабели.
  8. Подключите сабвуфер к электросети.
  9. Проверьте работоспособность сабвуфера, включив его и проверив звук.

Готово! Теперь вы можете насладиться качественным звуком собственного сабвуфера, сделанного своими руками.

Меры защиты

После того как вам удастся сделать сабвуфер в домашних условиях, крайне не рекомендуется торопиться с его подключением. Для начала следует защитить акустический прибор от влаги и конденсата, который нередко скапливается в автомобиле. Большая влажность отрицательным образом сказывается на качестве дерева, а в нашем творении присутствует не просто дерево, а тонкий лист фанеры.

Сабвуфер в авто.

В целях обезопасить сабвуфер от воздействия влаги, рекомендуется обработать его специальным водоотталкивающим средством, например, нитролаком, который активно применяется в мебельной промышленности для этих же целей. Кроме того, следует также пропитать им переднюю часть панели. Процедуру следует проводить на улице или в хорошо проветриваемом помещении, дабы не отравиться лаком.

Рекомендации

Представляем вашему вниманию небольшой список рекомендаций, который позволит создать хорошее акустическое устройство в домашних условиях с превосходным звучанием:

  • во время изготовления корпуса старайтесь не спешить с распилом фанеры, поскольку этот материал может расслоиться, что негативным образом скажется не только на качестве сборки, но и на звучании;
  • для крепления деталей корпуса лучше всего использовать двусторонние гайки, которые вот уже несколько лет активно применяются в мебельном производстве, а не саморезы;
  • лучшие сабвуферы для автомобиля получаются в том случае, если мощный звук экранирует с маленькой коробочкой, поэтому выбирайте достаточно мощную, но небольшую колонку.

Как видите, изготовление сабвуфера в домашних условиях – это достаточно понятный и нетрудный процесс, который не потребует от вас особых навыков плотника. Достаточно будет приобрести хорошую колонку и изготовить под нее качественный корпус с отличной звукоизоляцией, после чего можно наслаждаться прослушиванием любимых треков у себя дома или в автомобиле с частотой звука от 20 до 100 герц.

Также в завершении оставляем вам небольшой видеоролик, который позволяет более детально ознакомиться с тем, как сделать сабвуфер в домашних условиях. В нем вы узнаете обо всех тонкостях этой работы и получите различные рекомендации, которые позволят создать непревзойденное акустическое устройство из подручных материалов.
