Как сделать радиостанцию своими руками

Рация — это простое, удобное в использовании и надежное устройство, которое отлично подходит для использования на открытом воздухе. Устройство еще более полезно, когда у вас есть проблемы с недоступным или неадекватным покрытием сети. Но знаете ли вы, что вы можете сделать DIY Рация?

Конечно, вы можете создать это портативное портативное радио — при условии, что вы придерживаетесь примерной диаграммы и используете подходящий компонент. Кроме того, мы покажем вам, как создать рацию в диапазоне частот FM на расстоянии около 250 метров.

Как вы это делаете?

Оставайтесь рядом, так как мы проведем вас через все необходимые шаги, необходимые для создания рации, с ее полной печатной платой. Кроме того, мы расскажем, как вы можете правильно использовать устройство.

На этой ноте давайте углубимся в тему.

Какова идея рации?

Прежде чем мы углубимся в этапы создания рации, вы должны четко понимать, как она работает.

Во-первых, важно знать, что рация неполна без FM-передатчика и радио.

FM-радио действует как приемник, в то время как FM-передатчик помогает отправлять голос.

DIY Рация

Другими словами, если вы хотите поговорить с кем-то с этим устройством, вам нужен набор FM-радио и FM-передатчиков. И то же самое относится и к приемнику. Цель здесь состоит в том, чтобы выбрать любую частоту между 88 t0 и 108 МГц.

DIY Рация

Двусторонний радиопередатчик и приемник

Пока вы на нем, убедитесь, что ваша предпочтительная частота не является действующей FM-станцией, потому что это нарушит ваш разговор. Тем не менее, ваше общение на этом устройстве может быть полным или полудуплексным. Кроме того, в цепи обычно есть переключатель, который позволяет переключаться между различными режимами.

Итак, полудуплекс относится к двунаправленному общению, которое происходит между двумя людьми. Однако только один может принимать, в то время как другой может передавать одновременно. С другой стороны, полнодуплексный — это когда обе стороны могут получать и отправлять одновременно.

Графическое представление полудуплексной и полнодуплексной связи

Как сделать самый простой в мире Радио /Своими руками в домашних условиях!

Как сделать рацию своими руками — простая схема

Схема простой рации

Представляем простую и рабочую схему рации, которую можно собрать своими руками.

Необходимые детали

  • Транзисторы: 3хП416Б и 4хМП42.
  • Резисторы: 2х3K, 2х160K, 2х4.7K, 22K, 36K, 100K, 120K, 270K, 6х6.8K;
  • Конденсаторы: 2х10МK (10В), 2х3300МK, 2х1000МK, 2х100МK, 2х6МK, 2х5–20МK, 22МK, 10МK, 0.047МK, 4х5МK (10В).
  • Антенна.
  • Микрофон, динамик.
  • Включатель, переключатель.
  • Источник постоянного тока.
  • 2 платы текстолита.
  • Провода.
  • Проволока диаметром 0.1 мм и 0.5 мм.

Последовательность монтажа

  1. Общая антенна для получения и отправления сигнала — A1.
  2. Выключатель питания — SA1.
  3. Переключатель соединяющий самодельную радиостанцию с источником тока, во время отправки сигнала к передатчику и приемнику при получении — SA2.

Рация своими руками

Количество витков:

  • Катушки L1 и L5 — 10 витков.
  • Катушка L2 — 4 витка и находится она между половинками обмотки катушки L3, содержащей 8 витков и имеющей посередине отвод проволоки.
  • Катушки L4 и L6 — 200 витков, 0.1 мм провода вокруг резистора МЛЕ-0.5 с мин. сопротивлением 1 Мом.

Рация своими руками

Ну вот, катушки для рации готовы.

Продолжаем изготовление рации своими руками:

    Размещаем детали на двух платах (одна из которых с задающим генератором, а другая — с приемником и усилителем НЧ) с одной стороны.

Рация своими руками

Обмотки катушек и дросселей должны быть взаимно перпендикулярны, а ручка C15 находиться на передней панели радиостанции. Генератор должен быть отделен жестяным экраном от других деталей.

Настройка и отладка рации

Начинают отладку с улучшения качество приема, для этого необходимо заменить R10 на переменный с сопротивлением 33–47кОм и дождаться максимальной громкости шума. Далее подстроечным сердечником меняем индуктивность L5, добиваясь наиболее качественного сигнала. После этого возвращаем прежний резистор.

  • Схема микронаушника для сдачи экзамена

Рация FM диапазона своими руками в домашних условиях

Одной из наиболее популярных радиолюбительских конструкций является карманная рация. Конечно в нашу эпоху тотального распространения мобильных телефонов и пейджеров изготовление самодельных средств связи потеряло актуальность. Однако в некоторых случаях ФМ-рация может оказаться незаменимой, так как работает вне зависимости от покрытия сотовыми станциями.

Рассмотрим, как сделать своими руками несложную проверенную ФМ-рацию на основе 4-х транзисторного передатчика и приёмника на частоту 100–105 МГц. На рисунках ниже показана схема соответственно приёмной и передающей части радиостанции.

Схема приемной части рации FM диапазона

Схема передающей части рации FM диапазона

Моточные данные катушек и дросселей: приёмные L1 и L2 по 8 витков ПЭВ0,6 на оправке 4 мм. Передающая — 10 витков с отводом от середины на диаметре 4мм. Дроссели — по 5–10 мкГн, они мотаются на 0,25-ваттных резисторах 100–500 Ом проводом 0,2 мм в количестве 50 витков.

Печатная плата рации FM диапазона

Готовая плата рации FM диапазона

Проверенную печатную плату можно скачать в архиве.

Диапазон FM выбран неслучайно. Начинающим радиолюбителям работать с ним будет проще всего, так как настраивать передатчик можно по обычному вещательному FM приёмнику. После настройки трансмиттера, добиваемся работоспособности приёмного блока. Для этого можно прослушивать радиовещательные станции ФМ 88–108 МГц.

Только после этого нужно повысить частоту до 110–120МГц, чтоб исключить случайное прослушивание ваших переговоров на другие приёмники.

Готовый прибор

Работа узлов особенностей не имеет, и любой «жукостроитель» с небольшим опытом сможет запустить их без проблем. Питается радиостанция от батареи 9–12В. Причём возможно питание от стационарного БП. Это позволит превратить её в вещательную радиостанцию (помните про ограничение мощности, согласно законодательства). Ну а RX-часть прекрасно работает как ФМ радиоприёмник, что даст возможность просто послушать с его помощью музыку.

Моя модернизация

Я делал такую рацию ещё в школе, но тогда уже поменял все транзисторы на более современные и с высоким коэффициентом усиления. К примеру, я заменил VT1, VT2 на КТ361, а VT3 на КТ315.
Сейчас я бы конечно поменял полярность питания и полярность конденсаторов, заменил все транзисторы с структуры n-p-n на p-n-p, и p-n-p на n-p-n. Ну и установил бы современные транзисторы. Требований к транзисторам особо никаких нет, поэтому подойдут абсолютно любые.
Автор схемы говорит, что радиус действия однотипных радий на открытой местности – 100-200 метром. Я же разгонял такие рации до 500 метров, для этого использовал современные транзисторы, антенну увеличил до 900 мм, плюс увеличил ток генератора, заменив резистор 100 Ом на 50 Ом. Кто-то скажет, что все из-за увеличения антенны, с чем я не соглашусь и скажу, что с «родной» антенной мне удавалось связь на 300 метров.

Если вы собрали рацию правильно и из исправных деталей, то вся настройка сведётся к настройке катушки L1 на частоту 27 МГц. Делать это можно подстрочным сердечником, либо конденсатором в контуре.

Детали

Транзисторы не критичны в подборе. В модуляторе можно применить любые кремниевые транзисторы: КТ315, КТ503, КТ306. В задающем генераторе хорошо работают транзисторы КТ315, КТ306, КТ316, КТ368. Кварц — на 27 МГц.

Во втором каскаде можно применить транзисторы КТ603, КТ604, КТ605, в усилителе мощности можно использовать транзисторы типа КТ610, КТ606, КТ907, КТ922.

Все катушки передатчика намотаны на ПЧ контурах от промышленных радиостанций или радиоприемников, с экранами и сердечниками.

В модуляторе передатчика в качестве микрофона применен капсюль ДЭМШ-1а.

В первом каскаде приемника может работать любой ВЧ транзистор — как кремниевый, так и германиевый, к примеру КТ306, КТ368, КТ316, КТ315. Второй каскад— регенератор.

В каскадах регенератора обычно хорошо ведут себя только германиевые транзисторы, поэтому здесь применимы транзисторы ГТ311Ж или А, В, Б. Применение кремниевых транзисторов дает неустойчивые результаты.

Налаживание

Правильно собранный приемник начинает действовать сразу. Настраивают его на передатчик от своей же конструкции по пропаданию шумов. Окончательная настройка проводится уже на максимальном удалении радиостанций друг от друга.

При работе в стационарных условиях и питании в 12 В, а также при применении наружной штыревой антенны радиус действия достигает 10 км.

  1. Радиолюбитель-1993-08, страница 15.
  2. А.П. Семьян. — 500 схем для радиолюбителей (Радиостанции и трансиверы), 2006.
  • Малогабаритные FM приемники китайского производства (PA22429, SC1088, TDA7040)
  • Схема передатчика для радиостанции личного пользования
  • Приемник радиоуправления на микросхеме MC3361P (LM3361, KA3361)
  • Схема СВ-ДВ приемника на логической микросхеме К176ЛЕ5

Подводя черту

DIY рация — это супер крутой проект для работы, учитывая, что любой может использовать устройство. Кроме того, портативное радио поможет вам весело провести время с друзьями или общаться между комнатами.

Дети также не остаются в стороне, так как они могут улучшить свою игру в «прятки» с помощью этого инструмента. Интересно, что рация не является сложным устройством для создания.

Все, что вам нужно сделать, это иметь доступную принципиальную схему или следовать той, что указана в этой статье. Затем поставьте свои материалы на место и постройте. Что вы думаете об этом руководстве? У вас возникли проблемы с каким-либо шагом? Пожалуйста, не стесняйтесь обращаться к нам.

Hommer Zhao

Привет, я Хоммер, основатель WellPCB. На сегодняшний день у нас более 4000 клиентов по всему миру. Если у вас возникнут какие-либо вопросы, вы можете связаться со мной. Заранее спасибо.

«Радиостанция FM» на Дачу из (жалко выкинуть).

Была проблема, на даче плохо брал приемник FM диапазон. И вот по совету друга Олега смастерил такую «приблуду». Теперь у меня шикарно ловит мое FM во всех местах на 20 сотках и на 150-200 метров всем соседям музон!

У всех валяется зарядка с поломанным штекером которую жалко выкинуть и у многих автомобилистов FM модулятор или не работающий или морально устаревший. У меня нашлось и то и другое и по несколько.
Что сделал:

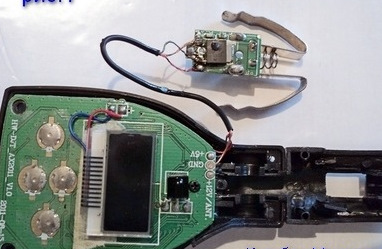

1. Разобрал модулятор, отпилил «ножку» и выпаял блок понижающий питание с 12v до 5v. Оставил три провода идушие к самому модулятору. В моем случае это красный — +, желтвй — земля «GND» и зеленый это передающая антена.

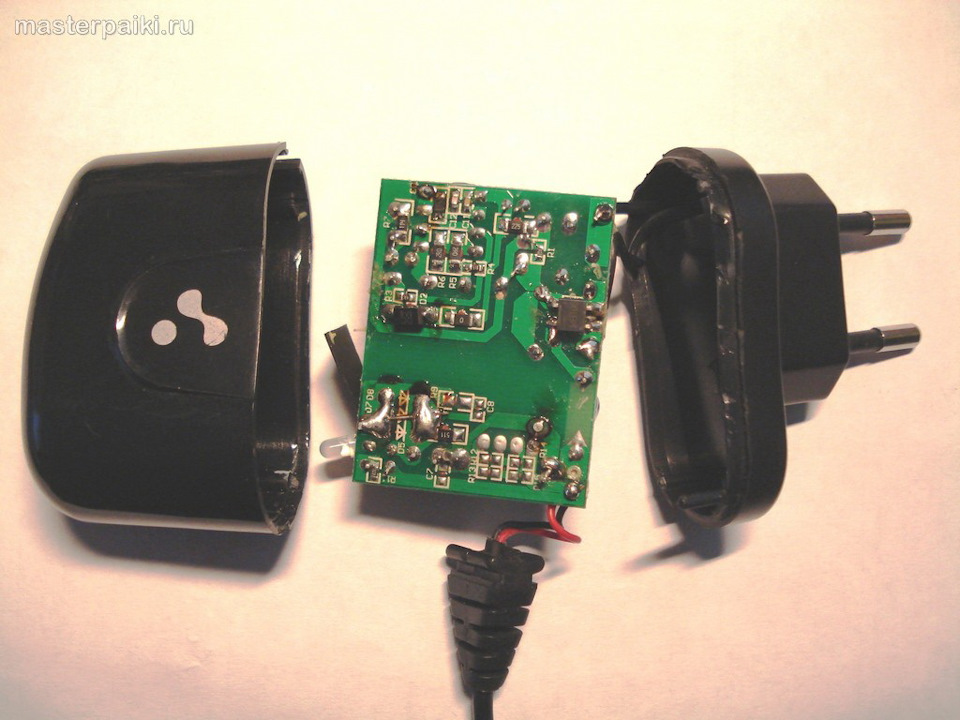

2. Разобрал зарядник, должен быть на 5V.

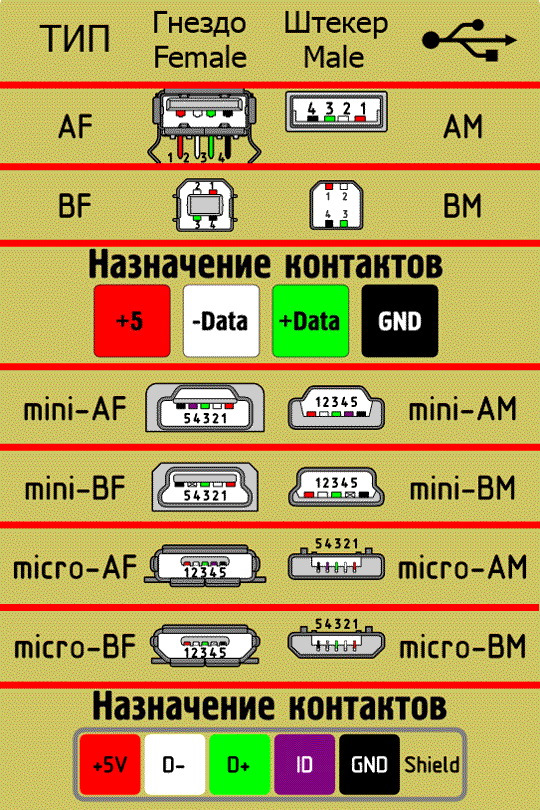

Там все просто красный это +, а черный это земля. Ну а если у вас вместо шнура USB то вот схема.

3. Припаял, вместо маленького кусочька провода антенв, побольше 50 см провод и пустил его наружу.

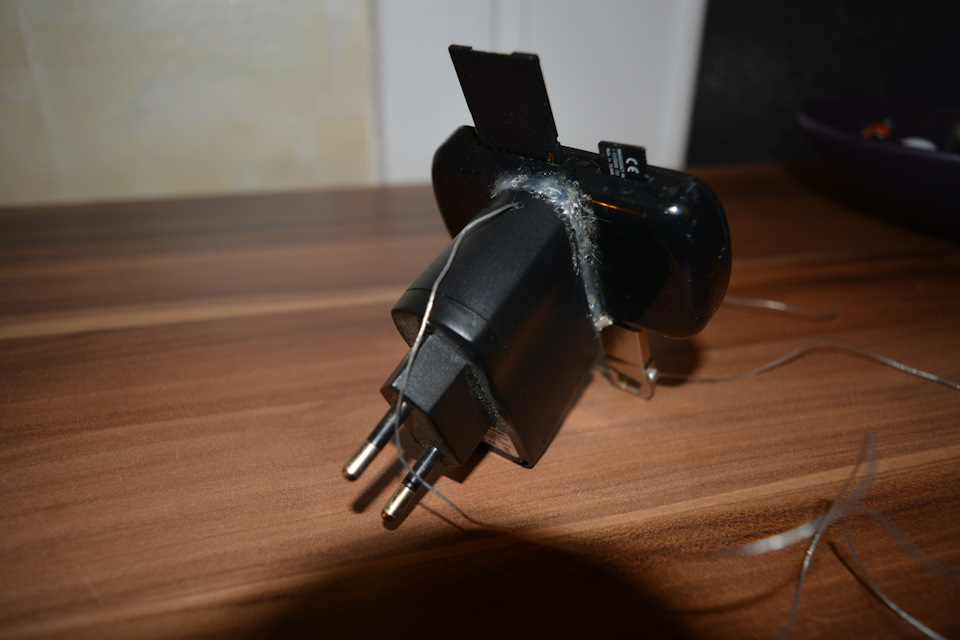

4. Все провода спаял (по полярности) и склеил (термоклей, герметик, омент, и.т.п) оба блока.
ВСЕ! ПЕРЕДАТЧИК ГОТОВ.

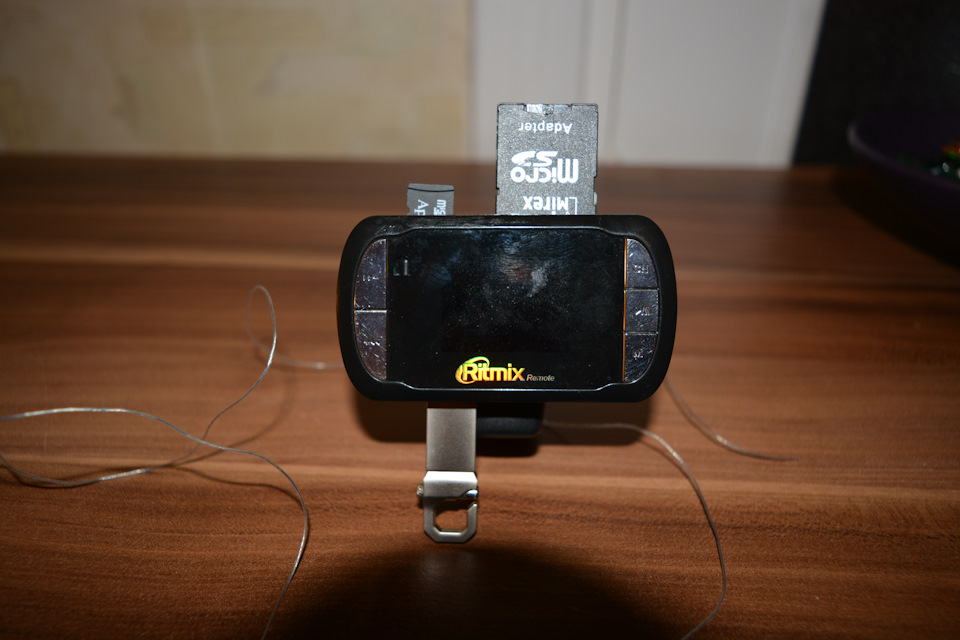

Вставляем флешку. выбираем диапазон(не занятый радиостанциями я напримео у себя выставил 100 мгц), настраиваем приемник и наслаждаемся своей сборкой из любого гаджета с FM радио.
PS Написал для тех кто, как я, не знаком с радио делом. И у кого на даче не только интернета нет но и связь больше «двух палок» не поднимается.
Всех с наступающим Новым Годом!

Изготовление радиостанций

Шаг 1 . Мы начали изготовление радиостанций с того, что сделали самодельную печатную плату для них как показано на рисунке ниже. Мы подключили микросхему Atmega328p к программатору и загрузили в нее код программы. Затем мы подключили кварцевый генератор на 16 МГц к контактам 9 и 10 микросхемы Atmega328p.

Размещение микросхемы Atmega328p на самодельной печатной плате

Шаг 2 . Далее мы произвели подключение модуля NRF24L01 в соответствии с ранее представленной схемой радиостанции: CE – к контакту 7, CSN – к контакту 8, SCK – к контакту 13, MOSI – к контакту 11, MISO – к контакту 12, IRQ – к контакту 2.

Подключение модуля NRF24L01

Для того, чтобы запитать модуль NRF24L01, нам необходимо понизить напряжение с 5 до 3,3 В, для этого мы использовали регулятор напряжения MS1117 на 3,3 В, который достаточно компактный и поэтому существенно не повысит габариты нашей радиостанции. Также для повышения стабильности питающего напряжения мы подключили конденсатор на 100 нФ к контакту земли и контакту VCC модуля.

Регулятор напряжения на основе микросхемы LM317

Если вы хотите сделать эту плату регулятора напряжения сами, вам необходимо купить микросхему регулятора напряжения на 3,3 В и добавить к ней необходимые резисторы и конденсаторы. Также подобный регулятор напряжения можно сделать на основе микросхемы LM317.

Шаг 3 . Вы можете купить датчик звука (акустический датчик) или сделать простую микрофонную цепь своими руками как показано на следующих рисунках. Эта цепь будет содержать NPN транзистор 2n3904.

Самодельная микрофонная цепь для нашей радиостанции

Также мы перерисовали схему радиостанции в другом виде – возможно, он кому то покажется более удобным чем ранее представленная схема на основе макетной платы.

Схема нашего проекта радиостанции в другом виде

Шаг 4 . Для усиления звука с выхода платы Arduino (контакты 9 и 10) мы использовали стерео усилитель звуковой частоты PAM8403, поскольку звук с выхода контактов платы Arduino достаточно слабый для того, чтобы подавать его на громкоговоритель (максимум его можно подавать на головные телефоны). С модуля PAM8403 сигнал можно подавать на два громкоговорителя, и при этом модуль достаточно дешево стоит. Модуль PAM8403 содержит достаточно мощный усилитель звуковой частоты в SMD исполнении и занимает очень мало места. Его внешний вид показан на рисунке ниже.

Внешний вид усилителя звуковой частоты на основе микросхемы PAM8403

Соединения с этим модулем достаточно простые. Напряжение питания ему требуется от 3.7V до 5V. Левый и правый каналы аудиовходов данного усилителя подключаются к контактам 9 и 10 платы Arduino. В нашем случае в качестве выходной нагрузки данного усилителя мы использовали 4-дюймовый 8-омный громкоговоритель (динамик). Мы задействовали в данном случае только выход правого канала. Если хотите, то вы можете использовать два громкоговорителя в этой схеме – усилитель звуковой частоты позволяет реализовать это.

Шаг 5 . Далее мы изготовили тангенту (PTT кнопку) в виде обычной кнопки. Мы подключили к контактам этой кнопки конденсатор емкостью 0.1 мкФ для уменьшения эффекта дребезга контактов и появления непредсказуемых сигналов при нажатии кнопки.

PTT кнопка для нашей радиостанции

В режиме передачи модуль NRF24L01+PA+LNA потребляет значительно больше электроэнергии, чем во время приема, поэтому во время нажатия кнопки PTT, которая включает режим передачи, значительно увеличивается потребляемый модулем ток. Чтобы сгладить эффект от этого резкого увеличения потребления тока мы использовали конденсатор емкостью 100 нФ, подключенный к контактам +vcc и Ground.

При нажатии кнопки PTT на контакт 3 планы Arduino подается сигнал прерывания – мы далее в программе конфигурируем этот контакт как контакт для обработки прерывания и мы будем отслеживать на нем уровень напряжения. Если на этот контакт поступает напряжение низкого уровня (low), то наша радиостанция продолжает оставаться в режим приема (режим по умолчанию). Если же на контакте 3 будет напряжение высокого уровня (high), то мы будем переключать радиостанцию в режим передачи, в котором мы сможем передавать по радиоканалу сигнал, поступающий с выхода микрофона, естественно, после преобразования его в радиосигнал – то есть первичный электрический сигнал с выхода микрофона модулируется, переносится на рабочую частоту 2,4 ГГц, усиливается и излучается с помощью антенны в окружающее пространство.

Шаг 6 . Для питания всех компонентов нашей схемы (платы Arduino, модуля NRF24L01+PA+LNA, усилителя звуковой частоты и цепи микрофона) мы использовали комплект из 2-х литий-ионных батарей (Li-ion battery) как показано на следующем рисунке.

Комплект из 2-х литий-ионных батарей

Хорошая литий-ионная батарея обеспечивает уровень напряжения от 3.8 до 4.2 В и заряжается напряжением от 4 до 4.2 В (ранее на нашем сайте мы рассматривали двухрежимное зарядное устройство литий-ионных батарей на основе платы Arduino). Литий-ионные батареи в настоящее время находят широкое применение в портативных устройствах и электромобилях. Но литий-ионные батареи не так надежны и устойчивы в работе как другие типы батарей, поэтому им нужна защита от излишней зарядки и слишком быстрой разрядки – то есть напряжение и ток заряжания/разряжания для них должны поддерживаться в безопасных для них режимах. Поэтому в нашем проекте для защиты этих батарей мы использовали один из самых распространенных модулей заряжания для них — TP4056.

Шаг 7 . Также в нашем проекте мы использовали преобразователь постоянного тока на 2А чтобы поднять уровень напряжения с выхода литий-ионной батареи, который составляет от 3.7V до 4.2V, до уровня 5 Вольт, который необходим для питания основных компонентов схемы нашей радиостанции. На нашем сайте мы уже рассматривали подобный, но только понижающий преобразователь постоянного тока на основе платы Arduino, так называемый Buck converter.

Преобразователь постоянного тока на 2А

После того как вы соедините между собой все компоненты схемы целесообразно поместить их в какую-нибудь коробку чтобы придать им облик радиостанции. Мы использовали для этой цели пластмассовую коробку, приведенную на следующем рисунке.

Размещение компонентов радиостанции в пластмассовом корпусе (вид сбоку)

Размещение компонентов радиостанции в пластмассовом корпусе (вид сверху)

Объяснение программы для Arduino

Полный код программы приведен в конце статьи, здесь же мы кратко рассмотрим его основные фрагменты.

Первым делом в программе нам необходимо подключить используемые библиотеки, которые можно скачать по следующим ссылкам:

  • nRF24 Library;
  • nRF24 Audio Library;
  • Maniaxbug RF24 Library.

В программе мы производим подключение заголовочных файлов этих библиотек.
