Как сделать электроудочку своими руками

В середине прошлого века Ю.Сверчков сконструировал электронную удочку с источником питания, вмонтированным в корпус. Электроника позволила рыболову-зимнику ловить рыбу мормышками, избавив его от утомительной многочасовой механической работы.

Тогда мною тоже была изготовлена и испытана эта удочка.

Эксперименты позволили удостовериться, что безнасадочным способом можно очень успешно ловить рыбу и даже стабильно облавливать рыболовов, подсаживающих наживки на крючки мормышек.

Для изготовления электронной удочки пригоден практически любой «радио мусор».

Схема приведена на рис.1, элементы конструкции и их номиналы сведены в спецификацию.

Современное состояние электроники позволяет применять малогабаритные электронные компоненты, к примеру, «чиповские» резисторы и конденсаторы, микротранзисторы.

Особенность конструкции – перемотка обмотки реле Р1 (20 метров провода ПЭЛ — 0,41- 0,44 мм). Перемотка обмотки производится виток к витку. В авторском варианте применены устаревшие транзисторы VT1 — П8-П11, VT2 — П13-П16. Их следует заменить современными: VT1 — КТ315Д, VT2 — КТ361Д.

Применимы и транзисторы КТ3102 (VT10) и КТ3107 (VT2). Из «чиповских» транзисторов хорошей заменой могут быть транзисторы КТ3129, КТ3130, КТ3153. Пригодны для замены и КТ315Г1, КТ361Б2.

Электронную плату необходимо смонтировать вертикально, рядом с R1. На свободное место мною была установлена вторая батарея питания, включенная в параллель с первой. Переделка позволила увеличить время непрерывной работы удочки до 10 часов.

Заливка электронной платы эпоксидным компаундом, смешанным с наполнителем (мелкие фракции полистирола) в пропорции 50:50, резко увеличила термозащиту схемы, изолировала ее от влаги, предохранила от повреждений при ударах об лед.

Амплитуда колебаний хлыстика в исходной конструкции регулируется механическим способом, что крайне нежелательно, т.к. наблюдаются сбои в работе конструкции на морозе (при оледенении).

Электронную регулировку амплитуды можно выполнить в соответствии с рис.2. Деталировка и номиналы элементов схемы сведены в спецификацию.

На практике схема оказалась не защищенной и от неправильного включения батареи питания, что приводит к выходу из строя транзисторов VT1 и VT2. Недоработка легко устраняется в соответствии с рис.3 и примечанием к нему.

Все же на морозе работа удочки становится «вялой» и затем колебания хлыстика прекращаются – замерз электролит в батарее питания. «Вылечить» же удочку просто. Надо увеличить размер корпуса до 320 мм в длину, а сам корпус изготовить из фторопластовой трубки диаметром 34 мм с толщиной стенки 2 мм.

В таком корпусе удается разместить четыре батарейки типа АА-R6-1,5v, соединив их параллельно. Можно применить и один аккумулятор малогабаритный (RZР2) с напряжением 2 вольта и емкостью 0,5 А/ч.

В таком исполнении непрерывная работа удочки превышает 50 часов, что более чем достаточно для любой зимней рыбалки. Но и достигнутое меня не удовлетворило, т.к. батарея питания все же отказывала при температуре воздуха ниже минус 12-15 градусов.

Модернизация электро-удочки | Сделал круче!

Устранить отмеченные недостатки удалось сравнительно просто: к плате, на которой установлен электромагнит (Р1), надо подклеить эластичную мембрану со стороны нерабочего торца реле. Плата помещается в корпус, а внутрь корпуса засыпается измельченный пенопласт.

Затем на свое место устанавливается батарея питания и теплоизолируется дополнительным трубчатым корпусом (из пенопласта) с наружным диаметром 60 мм, надеваемым с некоторым усилием на торец фторопластового корпуса.

В таком исполнении все элементы электронной схемы и батарея питания работают на любом морозе без единого сбоя. Кстати, обмотку реле (Р1) крайне желательно также пропитать эпоксидным компаукдом, что защищает обмотку реле от влаги и повреждений.

В свое время отечественная промышленность выпустила серийно электронную удочку по схеме Ю.Сверчкова. Полагаю, многие рыболовы имеют ее, но… в плачевном состоянии. Из сказанного ясно, что работоспособность удочки может быть легко восстановлена, а модернизация устройства также не составит большого труда.

Резко увеличить надежность устройства можно, изготовив дополнительную плату более совершенного блока питания, т.н. трансвертора. Схема позволяет использовать практически любые элементы питания: R6, R10, R14, R20…

Особенность трансвертора – сохранение работоспособности электронной удочки практически до полного разряда батареи питания (1 вольт) и возможность получения на выходе трансвертора двух разнополярных напряжений (до +7В и более).

Схема трансвертора приведена на рис.4 Деталировка и номиналы указаны на схеме. Кстати, защиту платы трансвертора желательно также выполнить заливкой эпоксидным компаундом, в соответствии с приведенной ранее рекомендацией.

В схеме трансвертора хорошо работают отечественные транзисторы КТ203В (VT2) и КТ602Б (VT1). Чашки броневого сердечника необходимо стянуть любой резьбовой стяжкой, изготовленной из латуни. Выходное напряжение трансвертора зависит от числа витков обмоток трансформатора ТР1.

За основу можно принять: w1 — 15 витков провода ПЭЛ-0,33 мм; w2 — аналогично 1; w3 — 6 витков провода ПЭЛ-0,33 мм. Подбором числа витков w1 и w2 можно установить любые разнополярные напряжения на выходе схемы, но проще применить стабилизатор на микросхемах серий АMS 1117, LD 1117А, IL 1117А, выполненных в корпусах Д-Раск.

К примеру, для нашего случая подходят микросхемные стабилизаторы IL 1117А – Adj (1,25 вольта) и IL 1117А – 1,8 (1,8 вольта). Можно применить и аналог (R1254ЕНхх). Стабилизатор желательно установить на продолговатый алюминиевый теплоотвод, что обеспечит хороший приток тепла в корпус электронной удочки…

Применение стабилизаторов обеспечивает стабильные параметры схемы электронной удочки (частота колебаний и амплитуда колебаний), не зависящие от напряжения батареи питания.

В дальнейшем трансвертор позволяет рыболову модернизировать свою «кормилицу», применив в схеме электронной удочки микросхемные операционные усилители, компараторы или микросхемы КМОП или ТТЛ логики.

Но начинать все же лучше с транзисторной схемы, т.к. значительным опытом электронщика не обладают, к сожалению, многие рыболовы, в т.ч. и рыболовы-спортсмены. Для подготовленных читателей даю справку: номиналы броневого сердечника Б18, из феррита марки М1500НМ3, следующие: КN=4, AL=250.

Скажу сразу: изготовление электронных удочек – дело не менее интересное и сложное, чем создание космических аппаратов. Дело в том, что возможности рыболова не ограничены схемными решениями.

Сегодня очень просто изготовить электронную схему, вырабатывающую электрические колебания с частотами, равными многим миллионам колебаний в секунду. Но электромагнитные преобразователи изначально не могут воспроизвести и менее значительные диапазоны частот.

Так, верхний уровень частот, воспроизводимых, к примеру, реле марки РКМ ограничен величиной 300-400 колебаний в минуту, т.е. равен 5-6 Гц (с учетом веса хлыстика). Сложен и механизм передачи колебаний от хлыстика к мормышке, т.к. даже жесткие современные лески – это все же не идеальные «стержни» сверхмалого диаметра, практически не сжимающиеся и не растягивающиеся.

В реальной практике на леску действует и трение воды, увеличивающееся при росте частоты и амплитуды колебаний мормышки, что требует от конструктора увеличения мощности преобразователей и питания.

Совершенно непригодны для оснастки электронных удочек мягкие зимние лески. Мечта рыболова-»электронщика», конечно, очень жесткая тонкая леса с большим разрывным усилием.

Понятно, что вес и размеры мормышки также входят в противоречие с практикой. В идеале рыболову нужны маленькие, легкие мормышки, но загнать их на глубину весьма проблематично.

Еще хуже достигнуть гармонии снасти, когда применяются тандемы из мормышек или других обманок, особенно значительного веса.

Подписывайтесь на нас в Яндекс.Новостях, Дзен и Telegram. Всё об охоте и рыбалке!

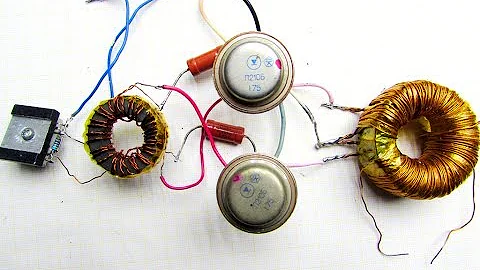

Электроудочка из инвертора своими руками

В данной статье я хочу привести схему которую редко где можно встретить в интернете, но однако она проверенная, и вполне работоспособна. Данная статья не призывает пользоваться данным прибором, она размещена с целью информативности и того что можно сделать самому. Данная схема электроудочки была собрана автором.

Автомобильный инвертор — это приспособление, позволяющее подключить потребители, которые рассчитаны на питание от сети тока переменного типа, к низковольтной цепи постоянного тока. Также данное решение можно использовать и для множества других задач. Отдельной разновидностью данных приспособлений можно назвать понижающие инверторы, которые позволяют подключать потребляющие устройства, которые рассчитаны на питание двенадцать вольт, в сети, где напряжение составляет 24 В, что будет полезным для обладателей грузовиков, у которых уровень напряжения бортовой сети не дает применять множество распространенных аксессуаров. Под автомобильными инверторами подразумевают электронные преобразователи напряжения, в которых постоянный поток тока преобразуется в последовательные импульсы «потому данные решения также называют импульсными», подающиеся на трансформатор повышающего или понижающего типа.

элктроудочка из блока бесперебойного питания

Двухтактные схемы электроудочек с ШИМ — контролёром

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Инвертор 12 вольт в вольт. На какой частоте ПН?

Простая электронная удочка

В девятом номере журнала «Радио» за 1965 год помещено описание бесконтактной удочки — мормышки. Схема этой удочки несколько сложна для начинающих радиолюбителей и содержит много деталей. Питание удочки от батареи напряжением 4,5-9 в тоже является её недостатком.

Описываемая ниже электронная удочка содержит минимальное количество деталей, проста в изготовлении и не требует налаживания. Все её детали, включая источник питания, размещены в корпусе-ручке.

Возбудитель удочки представляет собой несимметричный мультивибратор, генерирующий импульсы постоянной длительности и амплитуды. Частота следования импульсов регулируется в пределах 150…500 импульсов в минуту изменением величины переменного сопротивления R1. Частота следования импульсов и их длительность определяется величиной конденсатора С1.

Рис. 1. Принципиальная схема электронного блока.

Применение в схеме транзисторов различной проводимости позволило до минимума сократить количество деталей. Напряжение источника питания снижено до 1-1,5 в, так как транзистор Т2 работает в ключевом режиме и к обмотке реле Р1 в течение рабочего импульса приложено практически полное напряжение батареи. Напряжение на коллекторе транзистора Т2 в течение рабочего импульса составляет несколько сотых вольта, и несмотря на то, что ток в импульсе достигает 400 мА, мощность, рассеиваемая транзистором, не превышает 10 мВт. К.п.д. такого устройства — более 90%.

В удочке применено реле типа РКМ с сопротивлением обмотки 2,4 ом. При отсутствии низкоомного реле можно обмотку реле любой конструкции перемотать проводом ПЭВ-1 0,41-0,44 до заполнения каркаса. С реле снимаются все контактные группы и используется только электромагнитная система. Пружину, поджимающую якорь, следует оставить.

Источником питания служит один элемент от батареи карманного фонаря КБС-Л-0,5. Можно применить элемент ФБС (ФМЦ), но его ёмкость в два раза меньше, чем у элемента КБС-Л-0,5. Потребляемый ток пропорционален частоте колебаний и на верхней частоте достигает 120 мА. На средней частоте этот ток составляет примерно 50 мА и одного элемента КБС-Л-0,5 хватает на 10 часов работы.

Схема электрической части удочки (электронного блока) приведена на рис. 1, а её монтажная схема — на рис. 2, а. На рис. 2, б показан общий вид собранной удочки без корпуса-ручки.

Детали электронного блока (см. рис. 2) смонтированы на плате из гетинакса толщиной 1,5 мм и размерами 20х60 мм, прикреплённой к основанию реле винтами. К этой же плате прикреплены латунные контакты для подключения батареи питания. Переменное сопротивление R1 типа СПО-0,5 укреплено на кронштейне из латуни толщиной 0,5 мм.

Рис. 2. Монтажная схема электронного блока (а) и общий вид удочки без корпуса-ручки (б):

1 — транзистор Т1; 2 — транзистор Т2; 3 — конденсатор С1; 4 — резистор R1; 5 — резистор R3;
6 — резистор R4; 7 — кнопка Кн; 8 — ручка резистора R1; 9 — плюсовой контакт батареи;
10 — минусовой контакт батареи; 11 — основание реле Р1; 12 — обмотка реле Р1;
13 — якорь реле Р1; 14 — основание электронного блока; 15 — канавка для укладывания лесы (мотовильце);
16 — гильза, куда вставляется хлыстик; 17- хлыстик.

Расположение деталей на плате видно на фото (рис. 2, б) и особых пояснений не требует. Следует лишь сказать, что для крепления деталей на плате нет необходимости применять специальные пистоны или штырьки. Жёсткие выводы обмотки реле, переменного сопротивления и контакты для подключения элемента питания могут быть использованы для крепления и монтажа всех остальных деталей.

В качестве кнопки Кн использован один из снятых с реле контактов, имеющих эбонитовый штифт. Контакт согнут в виде скобы и припаян к кронштейну, на котором установлено переменное сопротивление. При нажатии на штифт пружинящий контакт касается одного из выводов обмотки реле, замыкая минусовую цепь источника питания.

К якорю реле припаяна стреляная гильза от малокалиберного патрона, в которую вставляется хлыстик из винипласта или другого эластичного материала.

Основанием электронного блока служит брусок пенопласта с канавкой по периметру для укладывания лесы (мотовильце).

Корпус-ручка представляет собой полый цилиндр из пенопласта (рис.3), заглушённый с обеих сторон пробками из того же материала. В передней части корпуса-ручки сделано отверстие диаметром 8 мм под хлыстик удочки. В продольный вырез ручки вкладывается сначала элемент, под который подложена коническая пружина от лампового экрана, затем вставляется электронный блок. При изготовлении корпуса-ручки необходимо оставлять зазор для свободного перемещения якоря реле в собранной удочке. Не всегда возможно выточить из пенопласта полый корпус. В этом случае ручку склеивают дихлорэтаном из пластин пенопласта в виде прямоугольной коробки. После склейки ручке можно придать желаемую форму, так как пенопласт обрабатывается очень легко.

Рис. 3. Корпус-ручка с элементом КБС-Л-0,5.

Правильно собранная схема начинает работать сразу, следует лишь учесть, что при очень высоком β обоих транзисторов на верхней частоте мультивибратор может не генерировать. Об этом будет свидетельствовать притянутый якорь реле. В этом случае необходимо заменить любой из транзисторов на транзистор с меньшим β.

Конструкция хорошо работает в том случае, когда произведение коэффициента усиления β обоих транзисторов лежит в пределах 2000…7000.

Ю. Сверчков Радио, 1966, №3

  • Электрозвонок и электрореле
  • Электронное реле
  • Реле выдержки времени
  • Сделай прибор для проверки транзисторов

Как собрать и ловить на электроудочку

Схема сборки зимней электроудочки выглядит следующим образом:

  1. На катушку удильника наматывают 15–25 м лески.
  2. Вставляют хлыстик в корпус удильника таким образом, чтобы он вошёл в вал, соединённый с моторчиком.
  3. Пропускают леску сквозь отверстие на корпусе удильника.
  4. Продевают мононить через кембрик.
  5. Вставляют в кембрик кивок.
  6. Фиксируют кембрик со вставленным кивком на конце хлыстика.
  7. Пропускают леску сквозь направляющие кольца кивка (или через сам кивок, если он имеет пустотелую конструкцию).
  8. Привязывают приманку к леске.

Схема как играет приманка в воде:

Чтобы успешно ловить на электроудочку, нужно придерживаться такой схемы действий:

  1. Ослабив прижимную гайку, отвечающую за свободный сход лески, опустить приманку в придонный слой.
  2. Установить снасть на льду таким образом, чтобы хлыстик удильника располагался под углом 20–30° к поверхности, а леска не касалась краёв лунки.
  3. С помощью катушки немного подмотать леску так, чтобы приманка касалась донного грунта или располагалась чуть выше дна.
  4. Затянуть прижимную гайку, ограничив свободный сход мононити.
  5. С помощью клавиш на корпусе удочки настроить амплитуду и периодичность движения кивка.

При отсутствии поклёвок нужно регулярно менять периодичность и амплитуду движения кивка, подбирая вариант, который лучше провоцирует рыбу на поклёвку.

Рейтинг Топ 5 лучших электронных зимних удочек

Любители подлёдного ужения составили свой рейтинг Топ 5 зимних электроудочек. В нём представлены модели различной конструкции, хорошо зарекомендовавшие себя на практике.

«Спутник»

Модель «Спутник» — новинка отечественного рынка, которую удильщики уже успели протестировать на различных типах водоёмов. Ориентирована на поимку крупной рыбы. Чаще применяется для ужения налима. В оснащении этого удильника имеются:

  • катушка, снабжённая фрикционным тормозом;
  • оригинальная подставка для надёжного крепления на льду;
  • противовесы для регулирования работы снасти.

«Спутник» работает в нескольких режимах. Питающим элементом служит аккумулятор или батарейки типа АА.

«Удача-3»

«Удача 3» отлично подходит на окуня, а также различную «белую» рыбу. Имеет прочный корпус типа «балалайка». Поставляется в комплекте со стойкой-треногой. Эта модель отличается очень тонкими настройками, что позволяет придавать приманке различные виды анимации. Купить электронную удочку «Удача 3» можно как в специализированных магазинах, так и на маркетплейсах.

«Олька»

Модель «Олька» имеет удобную пробковую рукоять, позволяющую быстро брать снасть во время поклёвки. У этого удильника имеется клавиша, при нажатии на которую катушка может свободно вращаться и беспрепятственно сдавать леску. Данный «самотряс» оснащён компактной стойкой, расположенной в основании хлыстика. «Олька» — оптимальный вариант по соотношению цена–качество.

«Электронный балансир-2»

Эта электроудочка, фото которой можно легко найти в интернете, при первом взгляде немного удивляет рыболова. Она отличается эргономичной формой корпуса-рукояти и сложной конструкцией хлыстика. Имеет встроенную катушку и оснащается несколькими грузилами, позволяющими производить тонкую настройку игры приманки. Поставляется в комплекте со стойкой-треногой.

Приманка «Фишмагнит-2»

«Фишмагнит-2» представляет собой небольшое устройство цилиндрической формы, имеющее петлю для крепления к леске. При попадании в воду она издаёт низкочастотный звук, сопровождающийся миганием светового индикатора, что привлекает рыбу в точку ловли. В процессе ужения «Фишмагнит-2» опускается на дно рядом с основной приманкой.

Электроудочка из инвертора своими руками

В данной статье я хочу привести схему которую редко где можно встретить в интернете, но однако она проверенная, и вполне работоспособна. Данная статья не призывает пользоваться данным прибором, она размещена с целью информативности и того что можно сделать самому. Данная схема электроудочки была собрана автором.

Автомобильный инвертор — это приспособление, позволяющее подключить потребители, которые рассчитаны на питание от сети тока переменного типа, к низковольтной цепи постоянного тока. Также данное решение можно использовать и для множества других задач. Отдельной разновидностью данных приспособлений можно назвать понижающие инверторы, которые позволяют подключать потребляющие устройства, которые рассчитаны на питание двенадцать вольт, в сети, где напряжение составляет 24 В, что будет полезным для обладателей грузовиков, у которых уровень напряжения бортовой сети не дает применять множество распространенных аксессуаров. Под автомобильными инверторами подразумевают электронные преобразователи напряжения, в которых постоянный поток тока преобразуется в последовательные импульсы «потому данные решения также называют импульсными», подающиеся на трансформатор повышающего или понижающего типа.

элктроудочка из блока бесперебойного питания

Двухтактные схемы электроудочек с ШИМ — контролёром

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Инвертор 12 вольт в вольт. На какой частоте ПН?

Выбор подходящего материала для корпуса

При создании электроудочки своими руками важное значение имеет правильный выбор материала для корпуса. Корпус должен быть прочным, надежным и обеспечивать хорошую защиту от внешних воздействий.

Существует несколько основных материалов, которые можно использовать для корпуса электроудочки:

  • Дерево — это классический материал, который обладает приятным внешним видом и хорошими звукоизоляционными свойствами. Однако, дерево требует особого ухода и может быть подвержено воздействию влаги и насекомых.
  • Пластик — это практичный и долговечный материал, который легко поддается обработке и не требует особого ухода. Однако, пластик может быть более склонным к царапинам и потертостям.
  • Металл — это самый прочный и защищенный материал, который обеспечивает надежную защиту от внешних воздействий. Однако, металлический корпус может быть тяжелым и требовать специализированных инструментов для обработки.

При выборе материала для корпуса следует учитывать индивидуальные предпочтения и требования к функциональности и внешнему виду электроудочки. Важно также учесть доступность и стоимость выбранного материала.

Нарезка деталей и сборка корпуса

Перед тем как приступить к сборке электроудочки, нужно сначала нарезать все необходимые детали.

Шаг 1: Выбор материала и нарезка деталей

Выберите подходящий материал для корпуса электроудочки. Наиболее популярными материалами являются пластик и дерево. Отметьте на материале с помощью рулетки и карандаша необходимые размеры деталей: корпуса, крышки, держателя для электрода и прочих элементов.

Пользуйтесь острым ножом или лобзиком для нарезки деталей. Убедитесь, что режущий инструмент хорошо заточен и вам будет удобно им пользоваться. Осторожно следите за направлением резки, чтобы не повредить материал.

Шаг 2: Обработка краев

После нарезки деталей, необходимо обработать их края. Для этого используйте наждачную бумагу или фрезерный станок. Сделайте кромки ровными и гладкими, чтобы предотвратить возможные порезы или царапины.

Также следует обратить внимание на места, где будут располагаться отверстия для электрода и переключателя, если они есть в вашем проекте. Профессиональной обработкой краев можно достичь безупречного внешнего вида корпуса.

Шаг 3: Сборка корпуса

После обработки краев деталей можно приступить к сборке корпуса. Соедините все детали вместе, используя клей или винты. Если вы используете винты, предварительно сделайте отверстия под них с помощью дрели. Установите также переключатель, электрод и другие элементы электроудочки.

Обратите внимание на правильное положение каждой детали и правильную силу затяжки винтов. Убедитесь, что все элементы корректно соединены и подвижные детали работают без перекосов.

После завершения сборки дайте корпусу некоторое время, чтобы клей или другое средство фиксации высохло и зафиксировало все детали надежно. Теперь ваша электроудочка готова для использования!

Не забывайте следовать указаниям и безопасным методам работы с инструментами. Всегда носите защитные очки и перчатки при работе с материалами и инструментами. Тщательно следуйте всем мерам безопасности, чтобы избежать возможных травм.

Видео-демонстрация работы умной зимней удочки

Нужна помощь, если есть вопросы или предложения – пишите, пожалуйста, в комментариях ниже.

Posted in Проекты | Tagged зимняя удочка, проект | 26 комментариев

26 Replies to “Умная зимняя удочка”

  1. jarduino Post author 23.12.2019 at 13:41 Все комментарии на месте )
  • Сергей. 25.12.2019 at 20:24 Дополнение вместо 3 кнопок надо 2 .Прислали часть работы оказалось нужен кварц а это занимает
    место .Вопрос сколько времени займёт написание этой программы и с могли бы это сделать вы.?
    Больше двух месяцев идёт процес .
  • jarduino Post author 09.02.2020 at 10:32 Не-не, я не гонюсь за малым размером. Меня больше привлекает функционал. Подходящие удочки с пустой ручкой есть, и они вмещают в себя всё и даже место остается.
  • jarduino Post author 09.02.2020 at 10:32 На странице проекта все очень подробно написано:
    https://jarduino.ru/2019/12/10/winter-rod/#buy Если что-то останется не понятным – спрашивайте.
  • jarduino Post author 20.03.2020 at 18:44 Сделаю в одной из следующих версий, чтобы можно было прямо на рыбалке менять программу. С другой стороны, удочку под себя настраивать лучше дома. Через компьютер можно ввести довольно затейливые режимы, которые невозможно настроить в полевых условиях.
  • jarduino Post author 04.04.2020 at 09:57 Программа заточена на серво. Можно дописать и под шаговик. Но тогда и конструкцию лучше будет переделать.
    Хотя я пока не понима, чем шаговик лучше серво. Шаговик еще и драйвер потребует…
  • jarduino Post author 04.04.2020 at 10:00 все питание у удочки – 5v. значит конденсатор должен быть не менее 6V. Лучше поставить 10V, поскольку может появится желание увеличить напряжение на серву до 7V (верхний предел серво).
  • jarduino Post author 06.05.2020 at 11:33 Прошивка – одна, в hex формате. Вы покупаете ключ активации, а не исходник.
  • jarduino Post author 25.12.2020 at 11:59
    При подаче питания, привод всегда устанавливается в нулевое положение. Это правильно, и при сборке и подключении антеннки это нужно учесть. Если на кнопки не реагирует, значит кнопки подключены неверно – не по схеме. Можно, конечно, еще предположить неисправность платы или задействованных пинов.
  • Sergey 11.01.2021 at 22:41 Добрый вечер, собрал все работае( не работал порт на ардуино). Случилась другая беда, на рыбалке поработал минут семь и перестал, дома проверил не работает серво, не подскажете в чем может быть проблема?
  • jarduino Post author 12.01.2021 at 08:57 Причин может быть масса. Если есть подозрение на серву, то:
    Проверьте контакт.
    Проверьте, без питания, не заклинен ли вал сервы.
    Также серва не выживает, если перепутать плюс с минусом или подать больше 6-7V. Моя схема требуется стабилизированного источника на 5V, строго. Если закоротили, из сервы вы получите обычный моторчик постоянного тока. Если превысили, сгореть может не только серво, но и ардуино.
    Также серву могло закоротить, от воды, например. При очень большой длительной нагрузке (под большим весом), например, в случае обледенения, серва сосет много тока и может сгореть. Защиты в ней нет. Хотя, если серва SG, а не MG, то вероятней рассыпался бы редуктор, чем сгорел контроллер.
  • Sergey 12.01.2021 at 20:00 Добрый вечер, серво работает не заклинен, а как добиться стабильного питания, я китайский стабилизатор ставил. Не подскажете что можно поставить на 5 вольт?
  • jarduino Post author 15.02.2021 at 11:31 Программы заливает владелец. В удочке есть несколько предустановленных, которые считаются наиболее популярными.
    Если у Вас есть едея хорошей игры, опишите ее подробно, пожалуйста.
  • jarduino Post author 15.02.2021 at 11:29 Какая версия “текущая”? Покажите, что выдаёт монитор порта. Может, у вас прошивка не активирована…
  • jarduino Post author 17.02.2021 at 08:52 Базовые программы перезаписываться при загрузке прошивки, если они менялись. Об этом есть предупреждение.
