Как проверить компрессор холодильника рабочий или нет

Содержание

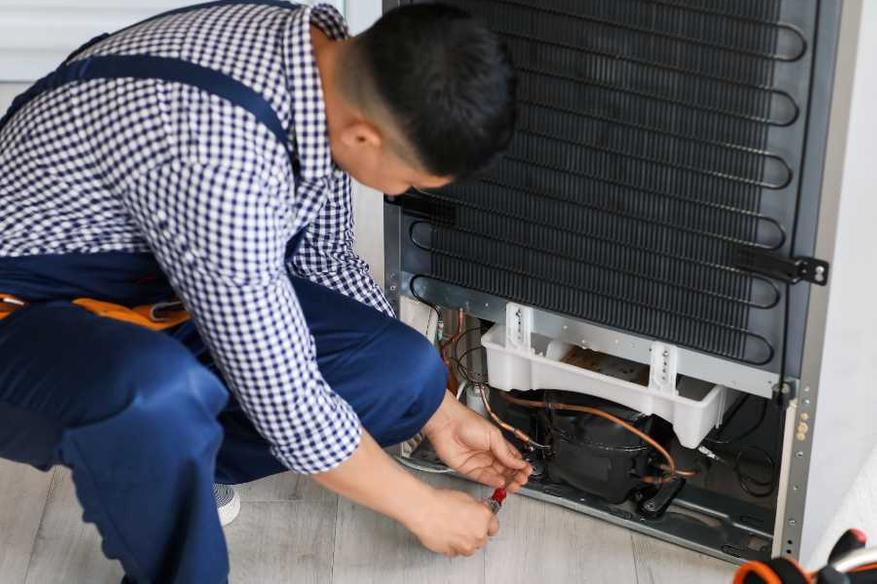

проверить компрессор с холодильника своими руками

В первую очередь, надо измерить сопротивление обмоток компрессора холодильника, зная значения пусковой и рабочей обмотки, вы без труда определите работоспособность двигателя, а для полной проверки, желательно запустить его при помощи пускового реле. Дело в том, что в моторе от холодильника, помимо электродвигателя, стоит ещё и компрессор, который довольно часто выходит из строя. В этом компрессоре есть поршень, который может приклинивать, также есть клапан, который может запасть и в результате пропадает давление хладагента, на капиллярную трубку. Посмотрите пожалуйста видео, в котором я показал, как проверить мотор холодильника тестером. Чуть ниже, я разместил несколько таблиц, в которых чётко указано сопротивление рабочей и пусковой обмотки для двигателя «Атлант» «Данфос», «АСС». Зная номиналы сопротивления, которые нам дал производитель, вы можете их сравнить со своими показателями. Я думаю видео и таблица сопротивлений, очень сильно облегчит вашу работу и сэкономит небольшую сумму денег, ведь вызов мастера на дом, то же чего то стоит. Ещё есть нюанс, на который мне указали на моём канале Ютуб, речь идёт о пусковой и рабочей обмотке мотора Дэнфос, дело в том, что на видео я ошибся, в том плане что сказал, будто бы у пусковой обмотки — сопротивление всегда больше, это не совсем так. У двигателя Дэнфос, пусковая имеет меньше сопротивление, чем рабочая, приношу свои извинения. Будьте внимательны, лучше точно узнайте номиналы обмоток своего движка, а потом уже делайте выводы. На данный момент, всё не стабильно и производители кидаются из крайности в крайность.

Как проверить компрессор холодильника (Видео)

Сопротивление обмоток компрессора холодильника Danfoss (Дэнфосс)

В этой таблице вы узнаете номиналы обмоток для двигателя Danfoss (Дэнфос). Обращаю ваше внимание, на то что с 1 июня 2011 года фирма «Danfoss» была куплена, другой фирмой и эти ребята дали новое название своей продукции, короче говоря, это теперь моторы под названием «Secop», так же есть моторы Атлант, которые выпускаются по лицензии Секопа. Ещё, многие уверены, что сопротивление пусковой обмотки, всегда больше, чем пусковой, так вот в Дэнфосах это правило, часто не действует

Наименование мотор — компрессора

Признаки неисправности

Основная причина преждевременного выхода компрессора из строя — длительная работа при повышенной нагрузке. Определить такой режим работы можно по нескольким «симптомам»:

Нехарактерно громкий шум и сильные вибрации при работе могут говорить о нарушении целостности как самого компрессора, так и холодильника в целом.

Как проверить компрессор холодильника.Позваниваем обмотки.

Причины: Основная причина здесь в банальной выработке ресурса. Но если холодильник не отработал и 3 лет, то стоит проверить целостность компрессора. Для этого отодвиньте холодильник и проверьте, не вытекло ли масло наружу — в бюджетных моделях подобные случаи встречаются.

Повышенная температура

Несоответствие температурного режима в холодильной и морозильной камерах — очевидный признак неисправности.

  • Повреждение трубок и утечка хладагента. Фреон испаряется даже через микротрещины, поэтому искать лужи не стоит — не найдёте. Убедиться в утечке можно, потрогав заднюю (иногда находится сбоку) решётку конденсатора. Если она еле-тёплая или вообще комнатной температуры, а компрессор работает без отдыха, то скорее всего проблема именно здесь.
  • Уплотнители потеряли эластичность. Каучуковый или резиновый уплотнитель должен плотно прилегать по всему контуру дверцы. Проверить можно так: прижимаете лист бумаги дверцей, если свободно «гуляет» или достаётся с небольшим усилием, то уплотнитель требует восстановления или замены. Проверить уплотнитель следует во всех местах.

Восстановить его можно горячей водой, паром или феном, протерев затем мокрой тряпкой. Уплотнитель лучше полностью снять, но если такой возможности нет, то хотя бы выключите холодильник.

Проверка работоспособности

По каким причинам компрессор перестает работать:

  • Сгорел. Такое случается в результате резкого скачка напряжения и повышенной нагрузки.
  • Сломалось пускозащитное реле.
  • Неисправна проводка.

Случается, что устройство гудит и работает, но холода в камерах нет. Причиной может быть выход газа-фреона. Тогда лучше обратиться к специалисту, который обнаружит протечку и дозаправит систему.

Чтобы узнать, рабочий прибор или нет, воспользуйтесь мультиметром. Как только вы добрались до мотора, нужно убедиться, что корпус не пробивает, иначе он может ударить током. Чаще всего такое случается в старых холодильниках. Приложите щупы мультиметра к корпусу и каждому контакту поочередно. Если на дисплее показывает «∞» — значит, все в порядке. Если на табло появились цифры, обмотка неисправна.

Чтобы выполнить дальнейшую диагностику, нужно демонтировать кожух и открыть доступ к компрессору. Для этого:

  • Отсоедините проводку от контактов.
  • Перекусите трубки мотора, которые соединяют его с другими частями.

Открутите крепежные болты для демонтажа компрессора

Важно! Перед началом работ узнайте, какой тип хладагента используется в вашем холодильнике. Этот газ может быть взрывоопасным.

  • Открутите крепежные болты кожуха и достаньте из корпуса.
  • Отсоедините реле, выкрутив винты.

Снимите реле с кожуха компрессора

  • Теперь возьмите прибор для проверки и измеряйте сопротивление между контактами.
  • Приложите щупы к правому и левому выходному контакту. В норме сопротивление составит 30 Ом. Правый верхний покажет 15 Ом, а верхний левый — 20 Ом.

Тестирование электропроводки холодильника

Исходя из модели двигателя и самого холодильника, значения могут отличаться ± 5 Ом.

  • Если показания не совпадают, прибор неисправен. Если где-то показался обрыв — обычный или инверторный мотор подлежит замене или ремонту.

Компрессор выдержал проверку, но техника не работает? Значит, приступайте к дальнейшим испытаниям, но не тестером, а манометром.

  • Вам нужно измерить давление.
  • Подсоедините к нагнетающему штуцеру шланг с отводом.
  • Запустите мотор.
  • Измеряйте давление.
  • Показания при исправном приборе должны быть 6 Атм и повышаться. В таком случае нужно быстро отключить манометр, иначе он сломается.
  • Если давление немного не доходит до 6 Атм, такой двигатель может устанавливаться в холодильниках средних размеров. Показания доходят до 4-5 Атм, значит, мотор может использоваться в однокамерных холодильниках. Компрессор с давлением менее 4 Атм — нерабочий.

Проверка давления в холодильном контуре

Проверка на исправность пройдена, но результата нет. Агрегат все также не включается. В таком случае можно установить работоспособность мотора подключением напрямую, без пускового реле.

Важно! Подобные работы опасны для жизни. Проводить подобную диагностику может либо мастер, либо опытный человек.

Выполните подключение двигателя через шнур по схеме:

Электросхема цепей управления

В крайнем случае проверить, работает ли мотор, можно через реле. Возможно, ток не доходит до прибора.

  • До этого диагностика проводилась без реле, теперь подключите его к мотору.
  • Выполните запуск.
  • Вооружитесь тестером с клещами.
  • Прижмите клещами сетевой провод, который ведет к прибору.
  • Посмотрите на показатели: при мощности 140 Вт ток должен быть 1,3 А. При мощности 120 В — 1,1–1,2 А.

Дополнительно проведите диагностику пускового реле. Его контакты также замеряются мультиметром.

Теперь вы знаете, как проверить мотор-компрессор своими руками. Для убедительности посмотрите видео о диагностике:

Вас может заинтересовать:

  1. Замена компрессора в холодильнике
  2. Замена реле в холодильнике
  3. Как работает холодильник: принципы, циклы, режимы
  4. Какие газовые колонки лучше
  5. Коды ошибок посудомоечных машин Gorenje
  6. Не включается холодильник
  7. Не морозит холодильник, компрессор не работает
  8. Не работает компрессор холодильника
  9. Перестал работать холодильник
  10. Типичные неисправности холодильника Аристон: как устранить

Признаки неисправности компрессора

Кроме компрессора в холодильнике есть еще некоторые детали, неисправность которых может привести к плохой работе техники. И чем современнее и сложнее модель в плане функционала, тем больше таких компонентов может присутствовать в схеме.

С одним компрессором или с двумя: какие холодильники лучше?

В большинстве случаев проблемы с компрессором можно определить по специфичному поведению оборудования. Вот основные пункты:

  • в отсеках наблюдается повышенная температура;
  • компрессор практически не останавливается;
  • компрессор редко включается;
  • компрессор вообще не запускается, а корпус мотора остается холодным;
  • мотор издает повышенный шум;
  • у холодильника сильная вибрация.

При любом из этих симптомов придется закатывать рукава и разбираться, как проверить компрессор домашнего холодильника.

Проверяем компрессор

На самом деле, холодильный компрессор — это целостное устройство, которое не подлежит ремонту или обслуживанию. Конечно, умельцы иногда разбирают их и пытаются восстановить, но это скорее относится к старым моделям, которые устанавливались в «советские» холодильники. А современные компоненты представляют собой сложные конструкции инверторного типа, которые при выходе из строя просто меняют на новые.

Классический или инверторный компрессор холодильника: какой лучше

Чаще всего распространены следующие типы поломок, относящихся к компрессору:

  • сгорел компрессор (например, обмотка мотора);
  • есть проблемы с термостатом;
  • неисправна проводка;
  • нет фреона.

Почти все проблемы с холодильником требуют вмешательства специалиста, но большинство из них можно обнаружить в домашних условиях. Так что давайте разбираться.

Устройство холодильника

Схема принципиальная холодильника
Классический холодильник (без системы No Frost) работает следующим образом:

  • 1. Мотор-компрессор
  • 2. Защитно-пусковое реле
  • 3. Терморегулятор
  • 4. Внутренняя лампа освещения холодильника
  • 5. Испаритель
  • 6. Фильтр-осушитель
  • 7. Конденсатор
  • 8. Капилляр
  • 9. Включатель лампы
  • Мотор – компрессор (1), засасывает газообразный фреон из испарителя, сжимает его, и через фильтр (6) выталкивает в конденсатор (7).
  • В конденсаторе нагретый в результате сжатия фреон
    остывает до комнатной температуры и окончательно переходит в жидкое состояние.
  • Жидкий фреон, находящийся под давлением, через отверстие капилляра (8) попадает во внутреннюю полость испарителя (5), переходит в газообразное состояние, в результате чего, отнимает тепло от стенок испарителя, а испаритель, в свою очередь, охлаждает внутреннее пространство холодильника.
  • Этот процесс повторяется до достижения заданной терморегулятором (3) температуры стенок испарителя.
  • При достижении необходимой температуры терморегулятор размыкает электрическую цепь и компрессор останавливается.
  • Через некоторое время, температура в холодильнике (за счет воздействия внешних факторов) начинает повышаться, контакты терморегулятора замыкаются,
    с помощью защитно-пускового реле (2) запускается электродвигатель мотор -компрессора и весь цикл повторяется сначала (см. пункт 1)

Теперь, когда мы ознакомились с устройством холодильника, предлагаем следующую последовательность действий:
Попытаться определить неисправность. подавляющем большинстве случаев это несложно следуя инструкции по диагностике неисправностей.
Если возможно, отремонтировать самостоятельно Человек знакомый устройством холодильника и обладающий минимальным набором инструментов в состоянии устранить большинство неисправностей не связанные с разгерметизацией системы.
Если самостоятельный ремонт невозможен – выбрать фирму, определиться со стоимостью ремонта и вызвать мастера.

По окончании ремонта придерживаться рекомендаций по эксплуатации холодильника.

Диагностика неисправностей холодильника

Последовательность действий по выявлению вышедшей из строя детали и рекомендации по ремонту. Для компрессорных холодильников без системы No Frost.

Проверьте напряжение в розетке, оно должно быть в диапазоне 200-240 Вольт, если это не так, холодильник работать не обязан (хотя, некоторое время может и проработать, особенно старые модели.)

Все ремонтные работы надо проводить с отключенным от сети и размороженным холодильником!

Холодильник не включается

  • а) Проверьте, горит ли лампочка внутри холодильника, если раньше горела, а теперь не горит – неисправность в сетевом шнуре или электрической вилке (это довольно распространенная неисправность и не обязательно вызывать мастера по ремонту холодильников чтобы её устранить).
  • б) Если лампочка загорается первым делом надо проверить терморегулятор:
    – находим два провода подходящих к терморегулятору, снимаем с клемм и соединяем между собой. Если холодильник после этого заработает – меняем терморегулятор и ремонт закончен.
  • в) Если терморегулятор исправен. Аналогичным образом проверяем кнопку размораживания холодильника.
  • г) Для дальнейшей диагностики понадобится омметр. Отсоединяем и позваниваем пусковое и защитное реле (они могут быть собраны в одном корпусе), если находим обрыв – заменяем дефектную деталь.
  • д) Остался электродвигатель мотор-компрессора, заменить его без участия специалиста затруднительно, но раз уж мы до него добрались стоит узнать в чем конкретно заключается неисправность.
    Дефектов у этого агрегата может быть три:
    – обрыв обмотки;
    – межвитковое замыкание обмотки;
    – замыкание на корпус мотор-компресора;
    Как их выявлять в общем понятно: все три контакта электродвигателя должны звониться между собой и не звониться с корпусом. Если сопротивление между любыми двумя контактами меньше 20 Ом -это может говорить о межвитковом замыкании.
  • е) Если Вы аккуратно проделали предыдущие пункты и не нашли неисправности – это скорее всего говорит об окислении контактов в одном из соединений электросхемы холодильника. Внимательно осмотрите и зачистите все контактные группы которые Вы разбирали, восстановите схему холодильника в обратном порядке – холодильник должен заработать.

Видео – как проверить компрессор холодильника

Холодильник запускается, но через несколько секунд выключается.

Типовая электрическая схема включения компрессора холодильника

  • 1 – электродвигатель
    мотор-компрессора
  • 1.1 – рабочая обмотка мотора компрессора
  • 1.2 – пусковая обмотка мотора компрессора
  • 3 – контакты терморегулятора (термостата)
  • 10 – кнопка размораживания
  • 11 – реле защиты (устанавливается редко)
  • 11.1 – биметаллическая пластина
  • 11.2 – контакты реле
  • 12 – пусковое реле (крепится на корпусе компрессора)
  • 12.1 – катушка пускового реле
  • 12.2 – контакты пускового реле

а) Дефект биметаллической пластины 11.1 защитного реле: определяем неисправность и заменяем деталь.
б) Дефект катушки (или иного датчика силы тока) 12.1 пускового реле: определяем неисправность и заменяем деталь.
в) Обрыв пусковой обмотки электродвигателя 1.2: определяем неисправность и вызываем мастера по ремонту холодильников для замены мотор-компрессора.

Устройство пускового реле холодильника

Диагностика неисправностей холодильника ремонт бытовой техники советы по электрике на Город мастеров 3 Диагностика неисправностей холодильника

Управляет работой компрессора в холодильнике пусковое реле, которое при включении компрессора подает напряжение на рабочую и пусковую обмотку мотора компрессора, через небольшой промежуток времени, когда мотор наберет необходимые обороты, пусковая обмотка отключается и компрессор работает в штатном режиме.

Часто, пусковое реле крепится с помощью хомута непосредственно на корпусе компрессора и снять его для проверки можно приложив значительные усилия. Выше приведена схема электромагнитного пускового реле, в современных холодильниках часто применяются позисторное пусковое реле:

Холодильник работает, но не морозит

  • а) Утечка фреона: Определяется следующим образом – если компрессор работает и количество фреона в норме, конденсатор должен нагреваться, потрогайте его рукой (осторожно, он может нагреваться до 70 градусов), если после продолжительной работы двигателя он остается холодным, значит имеет место разгерметизация системы. Отключаем холодильник от сети и вызываем мастера.
  • б) Нарушение регулировки терморегулятора. Прибор можно временно заменить на заведомо исправный, если холодильник заработает в нормальном режиме – отдать неисправный терморегулятор на регулировку.
  • в) Снижение производительности мотор-компрессора. Это трудно диагностируемая неисправность, вызываем мастера

Холодильник слабо морозит

а) Нарушение регулировки терморегулятора. Прибор можно временно заменить на заведомо исправный, если холодильник заработает в нормальном режиме – отдать неисправный терморегулятор на регулировку.
б) Потеряла форму и эластичность резина уплотнителя дверцы холодильника. Если дверца закрывается негерметично, в холодильник будет попадать теплый воздух, температурный режим выдерживаться не будет и мотор-компрессор будет работать с повышенной нагрузкой. Внимательно осмотрите уплотнитель, дефектный – замените. (см. также следующий пункт)
в) Дверцу холодильника повело. Регулировка геометрии дверцы осуществляется изменением натяжения двух диагональных тяг, находящихся под панелью дверцы. Подробнее о том, как отрегулировать дверцу см устранение щелей дверец холодильников
г) Снижение производительности мотор-компрессора. Это трудно диагностируемая неисправность, вызываем мастера

Холодильник сильно морозит

а) Если холодильник время от времени отключается, но температура в нем слишком низкая – немного поверните ручку терморегулятора против часовой стрелки, если это не помогает – см. Нарушение регулировки терморегулятора
б) Забыта в нажатом положении кнопка быстрой заморозки – выключите её.

3. Советы по эксплуатации холодильника

Многие неисправности приводящие впоследствии к дорогостоящему ремонту холодильника возникают в результате неправильной эксплуатации агрегата. Здесь мы приведем некоторые простые советы:
а) Если холодильник по каким либо причинам был выключен, подождите пять минут прежде чем снова его включать. Этот процесс можно автоматизировать см таймер задержки включения холодильника

б) Если холодильник был разморожен, не загружайте его продуктами прежде чем он не отработает пустым один цикл и не отключится.

в) Не устанавливайте указатель терморегулятора дальше середины шкалы, значительного выигрыша по температуре это не даст, а двигатель будет работать в напряженном режиме.

г) На некоторых холодильниках в глубине холодильной камеры (на задней стенке) расположен “плачущий испаритель”. Не прислоняйте к нему продукты и не забывайте прочищать расположенный под ним сток для воды.

д) При размораживании холодильника недопустимо отковыривать лед используя твердые предметы, размораживайте только теплой водой.

е) На некоторых холодильниках есть кнопка “быстрой заморозки” (обычно желтого цвета) эта кнопка замыкает контакты терморегулятора и двигатель работает не отключаясь. Не забывайте эту кнопку в нажатом состоянии.

ж) Не храните в холодильнике растительное масло, маслу это не требуется, а резина уплотнителя дверцы холодильника теряет эластичность.

з) Не ставьте холодильник около отопительных приборов.

Примечание: в любом случае мы настоятельно рекомендуем доверять ремонт только квалифицированным мастерам.

Как показывает практика доверив ремонт Вашего холодильника лицам некомпетентным , Вы рискуете “потерять” холодильник!

Вода в холодильнике

Причина появления воды в холодильной камере оттаивание, в следствии неправильного режима работы или потеря герметичности. Даже небольшая лужа, плохой признак. Холодильник успевает оттаять и потечь – ищите неплотность, как правило в дверце неплотно прилегает уплотнительная резина. Впрочем, причина может быть банальной, неплотно закрыли двери холодильника.

Техника Krona

Продукция немецкой компании появилась в России около 20 лет назад. Кухонные вытяжки получили много восторженных отзывов благодаря надежности, высокой производительности и доступным ценам. Вскоре бренд занял лидирующие позиции по продажам воздухоочистителей, ассортимент выпускаемых изделий стал расширяться. Руководство видит свою миссию в создании полной линейки техники для кухни. При этом акцент делается на разработке встраиваемых решений шириной 45 и 60 см. Встройка дает возможность обустроить интерьер в едином стиле (классическом или современном).

Приборы изготавливаются из долговечных и экологически чистых материалов. Перед поступлением в продажу изделия подвергаются многоуровневому контролю качества. Товары имеют всю необходимую европейскую и международную сертификацию: EAC, CE, ISO. Каталог продукции Krona включает в себя вытяжки всех популярных форм-факторов, например: купольные, встраиваемые, наклонные, островные и кантри. Духовые шкафы, варочные поверхности и микроволновые печи помогут готовить вкусную и полезную еду. Посудомоечные машины избавят хозяйку от сложной ежедневной работы. Стиральные машины обеспечат деликатный уход за бельем их разных тканей.

Холодильники «Крона»

Кухонная техника отличается многофункциональностью, безопасностью и элегантным дизайном. Если вы как раз подбираете новый холодильник, ознакомьтесь с предложениями немецкого бренда. В каталоге представлены однокамерные и двухкамерные модели, а также автономные морозильные камеры. В основном выпускаются встраиваемые устройства, рассчитанные на интеграцию в мебельный гарнитур. Приборы оснащены интуитивно-понятным управлением с дисплеем. Электронный контроль температуры обеспечивает идеальные условия для длительного хранения продуктов и напитков. Светодиодная подсветка создает повышенный комфорт в процессе эксплуатации.

Холодильники Krona оснащены модернизированным компрессором, который работает тихо и экономично. Класс энергетической эффективности современных устройств превышает А+, максимальный уровень шума — не более 40 дБ. Установка в мебель обеспечивает дополнительную шумоизоляцию. В системе охлаждения используется высокоэффективный холодильный агент — R600a (изобутан). Вещество абсолютно безопасно для человека, его озоноразрушающий потенциал равен нулю. В каталоге нашего интернет-магазина представлены холодильники как с No frost, так и с капельной системой оттайки. Есть двухкамерные модели с нижней и верхней морозилкой, скорость (мощность) замораживания составляет от 3 до 9 килограммов в сутки.

Признаки неисправности компрессора

Если холодильник работает с нарушениями температурных режимов, часто включается или, напротив, почти не отключается, сильно морозит – это повод задуматься об исправности узла.

Обычно компрессор холодильника не запускается после нештатной работы или перегрузки. Заклинивание узла происходит, если вы отключаете устройство менее чем на минуту. По этой причине категорически не рекомендуем так делать.

Проверять узлы и искать причины нужно последовательно. Если мотор работает, не выключаясь, область диагностики сужается, но это не значит, что неисправность обязательно в этом узле. Но, даже если причина, например, в датчиках управления или реле, утечке хладона, оставлять без внимания ситуацию нельзя. В любом случае, работая на износ, этот узел рано или поздно перегреется и выйдет из строя.

Заправка холодильника фреоном

О поломке самого компрессора можно говорить, если появятся следующие симптомы:

  • Мотор гудит, пытается запуститься, но этого не происходит.
  • На полу под устройством появилась маслянистая лужа.
  • Мотор сильно греется, стучит, вибрирует, шумит на старте и при работе.

Так как блок состоит из двух устройств: двигателя и компрессора, следует различать их поломки. В общем случае, неисправности мотор-компрессора могут быть связаны с:

  • межвитковым и коротким замыканием обмоток статора (относится к двигателю);
  • замыкание обмоток на корпус (также относится к двигателю);
  • потеря производительности;
  • разгерметизация.

Определить, что именно произошло, можно по косвенным признакам. Если устройство работает без отключений, а температура в камерах высокая, возможно, дело в утечке хладона. Иногда диагностика показывает, что пропала компрессия. Это говорит о выработке устройства. Лучше его заменить на новый узел.

Если компрессор гудит при включении и не запускается, при этом никаких замыканий в обмотках нет, – скорее всего, произошло заклинивание.

Сломался компрессор в холодильнике – что делать

Замена компрессора – одна из самых сложных и дорогостоящих услуг в сервисных центрах. К тому же и сама запчасть стоит дорого. Опыт мастеров и многолетние наблюдения показывают, что, если в устройстве изношенный узел, наблюдается большая выработка, лучше его сразу заменить на новый. Но в некоторых случаях, например, если изношены прокладки, кольца или отдельные части двигателя, деталь можно отремонтировать. Окончательное решение принимает мастер, исходя из целесообразности процедуры.

Заклиненный компрессор можно попытаться расклинить. Для этого используется специализированное устройство, состоящее из 2 диодов с допустимым обратным напряжением не менее 400В и предельным прямым током в 10 Ампер. Например, КД 203 А, Д 232 А, Д 246-247.

Для устранения клина с помощью данной конструкции на обмотки двигателя подают в течение 3–5 секунд напряжение. Действие повторяют через 30 секунд. Подключать прибор можно через разъемы пусковых реле Р1, Р2 или Р3 или используя изолированные зажимы. Принцип действия конструкции основан на полезном вращающем моменте, который возникает на валу мотора при протекании тока через диоды. Ротор мотора начинает вибрировать, вибрация передается на заклиненные узлы и высвобождает их.

Электрическая принципиальная схема устройства для расклинивания компрессоров

Сломался компрессор в холодильнике – что делать

Замена компрессора – одна из самых сложных и дорогостоящих услуг в сервисных центрах. К тому же и сама запчасть стоит дорого. Опыт мастеров и многолетние наблюдения показывают, что, если в устройстве изношенный узел, наблюдается большая выработка, лучше его сразу заменить на новый. Но в некоторых случаях, например, если изношены прокладки, кольца или отдельные части двигателя, деталь можно отремонтировать. Окончательное решение принимает мастер, исходя из целесообразности процедуры.

Заклиненный компрессор можно попытаться расклинить. Для этого используется специализированное устройство, состоящее из 2 диодов с допустимым обратным напряжением не менее 400В и предельным прямым током в 10 Ампер. Например, КД 203 А, Д 232 А, Д 246-247.

Для устранения клина с помощью данной конструкции на обмотки двигателя подают в течение 3–5 секунд напряжение. Действие повторяют через 30 секунд. Подключать прибор можно через разъемы пусковых реле Р1, Р2 или Р3 или используя изолированные зажимы. Принцип действия конструкции основан на полезном вращающем моменте, который возникает на валу мотора при протекании тока через диоды. Ротор мотора начинает вибрировать, вибрация передается на заклиненные узлы и высвобождает их.

Электрическая принципиальная схема устройства для расклинивания компрессоров

Можно ли проверить и починить компрессор самостоятельно?

Технология замены компрессора – небезопасная, очень сложная и требует использования специализированных инструментов:

  • кислородо-пропановой горелки;
  • трубореза;
  • течеискателя (определяют с его помощью также место утечки фреона);
  • термометра электронного типа;
  • вентилей для отбора хладона и прокалывания;
  • муфты Ганзена;
  • осушителя;
  • пережимных клещей;
  • припоя и флюса;
  • зарядного цилиндра;
  • нового мотор-компрессора.

Следует подумать, целесообразно ли приобретать всё это, чтобы заменить компрессор? Покупка всех деталей обойдется дороже, чем услуги мастера по ремонту.

Ещё один аргумент против – высокая опасность работ. Ведь работы проводятся с газом, взрывоопасным веществом. Стоит ли подвергать себя риску? Не имея опыта и нужных знаний, есть риск повредить трубки, выпустить весь газ или нарушить балансировку.

Для тех, кто всё же решил выполнить работы своими силами или просто интересуется, насколько сложна и как происходит процедура, опишем технологии работ при замене мотор-компрессора.

Важно! Мы настоятельно не рекомендуем проводить замену компрессора самостоятельно! Это опасно для жизни!

Демонтаж старого компрессора:

  • Надрезать напильником и обломить заправочную трубочку.
  • Надрезать и обломить на расстоянии примерно 2–3 см от фильтра-осушителя капиллярную трубку.
  • На расстоянии 1–2 см от шва трубка-компрессор отрезать отсасывающие и нагнетательные трубки, то же самое на расстоянии 1–1,5 см от шва конденсатор-фильтр сделать с осушителем. Для этого воспользоваться труборезом.
  • Снять пусковое реле.
  • Снять крепление компрессора.
  • Снять сам компрессор.
  • Произвести зачистку трубопровода.

Монтаж нового компрессора:

  • Установить компрессор в посадочное место.
  • Снять заглушки с патрубков. Это нужно делать не раньше, чем за несколько минут до пайки.
  • Убедиться в том, что нет излишнего давления. Об этом расскажет шум выходящего воздуха, который вы услышите при демонтаже заглушек.
  • Состыковать с патрубками компрессора трубки: те, которые отрезали на прошлом этапе. Заправочная трубка должна иметь диаметр 0,6 см и длину 6 см.
  • Выполнять пайку в строгой последовательности: сначала заправочную, потом отсасывающую, а уже потом нагнетательную. Запрещено направлять пламя горелки вовнутрь патрубка мотора.
  • С фильтра-осушителя ликвидировать заглушки, установить на кондере фильтра и интегрировать в него капиллярную трубочку. Выполнить пайку швов всего фильтра.
  • Одеть полумуфту клапанную на трубку заправочную.
  • Удостовериться в качестве пайки всех швов. Не должно быть непропаянных пустот, сами швы должны быть гладкими и ровными.
  • Заправить систему фреоном.
  • Установить пусковое реле на компрессор.
  • Подключить холодильник и дать ему проработать несколько минут.
  • После этого проверить с помощью течеискателя, не образовалась ли утечка.

Опубликовано 11.06.2018 Обновлено 27.03.2021 Пользователем digrand

Автор статьи

Сергей Зайцев

Мастер по ремонту стиральных, посудомоечных машин, холодильников, кулеров, кондиционеров, варочных панелей, духовых шкафов и прочей бытовой техники. Опыт работы более 7 лет. Имеет профильное техническое образование.

Задать вопрос

Сделано на Лейке

Публичная оферта о заключении договора пожертвования

(Директор: ),
предлагает гражданам сделать пожертвование на ниже приведенных условиях:

1. Общие положения
1.1. В соответствии с п. 2 ст. 437 Гражданского кодекса Российской Федерации данное предложение является публичной офертой (далее – Оферта).
1.2. В настоящей Оферте употребляются термины, имеющие следующее значение:
«Пожертвование» — «дарение вещи или права в общеполезных целях»;
«Жертвователь» — «граждане, делающие пожертвования»;
«Получатель пожертвования» — «».

1.3. Оферта действует бессрочно с момента размещения ее на сайте Получателя пожертвования.
1.4. Получатель пожертвования вправе отменить Оферту в любое время путем удаления ее со страницы своего сайта в Интернете.
1.5. Недействительность одного или нескольких условий Оферты не влечет недействительность всех остальных условий Оферты.

4. Заключительные положения:
4.1. Совершая действия, предусмотренные настоящей Офертой, Жертвователь подтверждает, что ознакомлен с условиями Оферты, целями деятельности Получателя пожертвования, осознает значение своих действий и имеет полное право на их совершение, полностью и безоговорочно принимает условия настоящей Оферты.
4.2. Настоящая Оферта регулируется и толкуется в соответствии с действующим российском законодательством.

5. Подпись и реквизиты Получателя пожертвования

ОГРН:
ИНН/КПП: /
Адрес места нахождения:

Банковские реквизиты:
Номер банковского счёта:
Банк:
БИК банка:
Номер корреспондентского счёта банка:

Согласие на обработку персональных данных

Пользователь, оставляя заявку, оформляя подписку, комментарий, запрос на обратную связь, регистрируясь либо совершая иные действия, связанные с внесением своих персональных данных на интернет-сайте https://technosova.ru, принимает настоящее Согласие на обработку персональных данных (далее – Согласие), размещенное по адресу https://technosova.ru/personal-data-usage-terms/.

Принятием Согласия является подтверждение факта согласия Пользователя со всеми пунктами Согласия. Пользователь дает свое согласие организации «», которой принадлежит сайт https://technosova.ru на обработку своих персональных данных со следующими условиями:

Пользователь дает согласие на обработку своих персональных данных, как без использования средств автоматизации, так и с их использованием.
Согласие дается на обработку следующих персональных данных (не являющимися специальными или биометрическими):
• фамилия, имя, отчество;
• адрес(а) электронной почты;
• иные данные, предоставляемые Пользователем.

Персональные данные пользователя не являются общедоступными.

1. Целью обработки персональных данных является предоставление полного доступа к функционалу сайта https://technosova.ru.

2. Основанием для сбора, обработки и хранения персональных данных являются:
• Ст. 23, 24 Конституции Российской Федерации;
• Ст. 2, 5, 6, 7, 9, 18–22 Федерального закона от 27.07.06 года №152-ФЗ «О персональных данных»;
• Ст. 18 Федерального закона от 13.03.06 года № 38-ФЗ «О рекламе»;
• Устав организации «»;
• Политика обработки персональных данных.

3. В ходе обработки с персональными данными будут совершены следующие действия с персональными данными: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение.

4. Передача персональных данных, скрытых для общего просмотра, третьим лицам не осуществляется, за исключением случаев, предусмотренных законодательством Российской Федерации.

5. Пользователь подтверждает, что указанные им персональные данные принадлежат лично ему.

6. Персональные данные хранятся и обрабатываются до момента ликвидации организации «». Хранение персональных данных осуществляется согласно Федеральному закону №125-ФЗ «Об архивном деле в Российской Федерации» и иным нормативно правовым актам в области архивного дела и архивного хранения.

7. Пользователь согласен на получение информационных сообщений с сайта https://technosova.ru. Персональные данные обрабатываются до отписки Пользователя от получения информационных сообщений.

8. Согласие может быть отозвано Пользователем либо его законным представителем, путем направления Отзыва согласия на электронную почту – [email protected] с пометкой «Отзыв согласия на обработку персональных данных». В случае отзыва Пользователем согласия на обработку персональных данных организация «» вправе продолжить обработку персональных данных без согласия Пользователя при наличии оснований, указанных в пунктах 2 — 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 27.07.2006 г. Удаление персональных данных влечет невозможность доступа к полной версии функционала сайта https://technosova.ru.

9. Настоящее Согласие является бессрочным, и действует все время до момента прекращения обработки персональных данных, указанных в п.7 и п.8 данного Согласия.

10. Место нахождения организации «» в соответствии с учредительными документами: .

Оцените статью
TutShema
Добавить комментарий
