Индукционный нагреватель для болтов и гаек своими руками

Индукционный нагреватель представляет собой резонансный инвертор, работающий на частоте ниже резонанса. Он состоит из блока питания, платы драйверов, платы управления, согласующего трансформатора и остальных деталей которые расположены на шасси аппарата. Инвертор построен по топологии «резонанса в первичке», это уменьшает габариты, и более технологичен при изготовлении.

Основные узлы. Блок питания , который имеет четыре гальванически развязанных обмотки питания. Две- для питания драйверов, одну- для питания платы управления и силовую, для питания насоса охлаждающей жидкости, вентилятора и пускового реле. Первые три стабилизированы по 12 В, последняя не имеет стабилизации. Драйвера управляют IGBT транзисторами, включенными по два в параллель.

Согласующий трансформатор состоит из трех сложенных вместе Шобразных ферритовых сердечника Е80/38/20. На него намотана обмотка 10 витков многожильного провода 4мм2, и залита эпоксидным клеем.

Особенностью моего инвертора является то, что его рабочая частота ниже резонансной. При работе ниже резонанса, ключи открываются очень жестко, а выключаются в нуле тока. Жесткое включение обусловлено сквозными токами, избавится от которых, нет возможности, но можно значительно снизить. Для этого в цепь питания инвертора (в плюс или минус) включен гасящий дроссель Dr1, со снаббером. Он имеет очень малую индуктивность всего 0,5 мкГн, но этого хватает, чтобы в разы снизить импульсы сквозного тока. Дроссель намотан многожильным проводом, общим сечением не менее 3мм2 и имеет 6 витков намотанных на оправке 16 мм. Он залит эпоксидным клеем, так как многожильный провод не держит форму. Дроссель и его снабберная цепь, должны располагаться в зоне обдува вентилятора.

Блок управления, в основу которого, положен генератор управляемый напряжением — ГУН, входящий в состав микросхемы CD4046. А также драйвер IR2104, который преобразует однофазный сигнал CD4046 в два противофазных. Генератор управляется напряжением в ручную, и меняет частоту в диапазоне 25-50 кГц. С изменением частоты меняется мощность в индукторе. Для простоты работы с инвертором, в плату управления введена схема ограничения тока.

Вторичная обмотка согласующего трансформатора состоит из одного витка медной трубки D 6мм. Она совмещена с радиатором для ключей и имеет конструкцию единого блока, по которому прокачивается вода. Насос – автомобильный от омывателя стекол.

Узлы на фотографиях и видео могут немного не соответствовать, так как было три версии, которые не значительно отличаются схемными решениями, но в общем конструкция у всех похожа. Данная конструкция тщательно отработана, я ее считаю самой компактной и ремонто-способной.

Первая самая простая версия была опубликована на этом форуме https://www.chipmake. ost__p__3268609 С тех пор много воды утекло, менялись схемные решения. Пробовал с ФАПЧ, сама подстройка прекрасно работала, но в целом, мне не понравилось. Поэтому остановился на схеме с «ограничением тока». Все мои изыскания в этом вопросе можно посмотреть здесь http://induction.lis. p=19278#p19278 .

Нагреватель для гаек своими руками

В чем собственно преимущество, этой версии. Первая версия имела простой задающий генератор, с возможностью управления частотой. Недостаток его в том, что нужно очень точно ( с помощью осциллографа) подгонять индуктор к инвертору, или инвертор к индуктору. А если имеются сменные индукторы, то они должны иметь одинаковую индуктивность. В принципе не так уж это и сложно, при определенном опыте. Но если на индуктор воздействовать механически, случайно, сжать или растянуть витки, то такой индуктор уже не может дать той мощности, на которую был настроен изначально, а может вообще вывести инвертор из строя. Вторая версия с ФАПЧ , позволяла менять индукторы, особо не задумываясь о его индуктивности. Но есть один нюанс. Максимальную мощность такой аппарат потреблял с ненагруженным индуктором, а когда индуктор нагружаешь, мощность падает. В конце концов, конечный результат будет тот же, но для его достижения требуется в два-три раза больше времени. Увеличение времени нагрева всегда плохо, но в двойне- при поверхностной закалке. Точнее она вряд ли возможна. Пришлось искать компромисс. И мне кажется я его нашел. Вот схема.

Эта схема похожа на ранее опубликованную здесь. http://induction.lis. p=22966#p22966

Но есть небольшие доработки в блоке управления, отказался от некоторых прибамбасов, а главное, что я гасящий дроссель, перенес в минус питания, это позволило разместить его и снаббер (конструктивно), ближе к вентилятору, что улучшило его охлаждение.

Теперь как это все работает. Начнем как всегда с питания. Блок питания на первый взгляд имеет архаичный вид, но у него есть свои преимущества. Во первых простота, второе- стабилизаторы имеют защиту по току, что помогает сохранить драйвера при пробое силовых ключей. Пробовал использовать «Обратноход»,он для такой мощности(50Вт), он получается громоздкий, да и недостатков у него хватает. Обращаю внимание на систему запуска инвертора. В место традиционного пускового резистора, стоит конденсатор С10 (МБГО), в чем его преимущество? Обычно при пробое ключей пусковой резистор горит, конденсатор же может в таком состоянии находится сколь угодно долго. В момент включения инвертора в сеть через этот конденсатор начинают заряжаться электролиты фильтра С2, пока напряжение на них не достигнет 200-250В, БП не заработает, а когда заработает притянется пусковое реле, и пуск произойдет очень плавно, с задержкой 1-2 сек. Так же при пробое ключей в первую очередь выключится БП, отпустит реле, и в таком положении инвертор может находится сколь угодно долго. Даже предохранитель или автомат не успевают сработать. В свою очередь , коль нет питания, то и драйвера остаются целы.

Теперь немного о хитром гасящем дросселе Dr1. Как я уже писал, режим ниже резонанса предполагает сквозные токи. От чего это происходит? Предположим у нас открылся VT1, пошла накачка контура, + пит, VT1,ТР1,Срез, Dr1, минус. Срез зарядится быстрей, чем закроется ключ VT1, и процесс пойдет в обратную сторону, то есть контур начнет отдавать энергию в источник питания. Поскольку реакция контура у нас емкостная, напряжение той же полярности, через оппозитный диод VT1 ( к сожалению забыл дорисовать) будет заряжать С2, но через какое то время откроется VT2, и получится короткое замыкание, через еще открытый оппозитный диод VT1 и открывающийся VT2. КЗ очень короткое, десятки- сотни наносекунд, но токи запредельные. Чтоб их уменьшить и служит Dr1 со снобберной цепочкой. Для рабочего цикла периодом скажем 30мкс, дроссель имеет малое сопротивление, а для сквозного тока в 50нсек- большое. На практике это выглядит так. Рабочий ток первичной обмотки равен 60А, а сквозной ток всего 80А. Это вполне укладывается в параметры G4PC50UD, да и многих других IGBT. В отсутствии этого дросселя, ток может быть на порядок больше, что тоже во многих случаях позволяет работать ключам. О ключах и драй верах, говорить вроде не чего.

Как работает блок управления. Я покупал СD 4046, за пять рублей «пучок», когда занимался ФАПЧем, они остались неиспользованными, что и натолкнуло на мысль использовать генератор управляемый напряжения. Не буду писать как она работает, в кратце скажу, что если на 9 ногу подавать изменяющееся напряжение то и частота на выходе(3,4) будет меняться пропорционально. R11 и R6, задается диапазон частот, верхний и нижний соответственно. Частоту как и мощность, можно менять вручную, резистором R2- выше частота- выше мощность. Компаратор DA1/1, сравнивает напряжение установленное потенциометром R12 и напряжение с ТТ, как только напряжение ТТ превысит опорное, компаратор своим выходным транзистором, через VD1 и R4 начинает разряжать емкость фильтра С2 ГУН, напряжение на нем понижается, частота тоже, и падает ток в первичной обмотке. Образуется отрицательная ОС. Установив один раз номинальный рабочий ток, настраиваем компаратор под этот ток . Далее поднять мощность не возможно — ее можно только понижать. При замене индуктора с другой индуктивностью, можно одним движением, под него настроить инвертор. Как это происходит? ГУН всегда начинает работу с нижней частоты диапазона, поэтому, если рабочая частота индуктора входит в заданный диапазон частот, то частота будет упираться в заданный нами номинальный ток, что и соответствует номинальной мощности индуктора. Резистор установки частоты( мощности), крутят пока не сработает компаратор, и в таком положении работают. Индикация ограничения, осуществляется по светодиоду. Для этого используется вторая половинка компаратора DA1/2.

Насос для охлаждения я использовал от омывателя стекол. Питается он через полевик (VT3), что позволяет управлять и им и инвертором одной парой контактов. Также в цепи насоса стоят баластные резисторы (R18), что позволило снизить потребляемый им ток до 2,5А, а производительности его вполне хватает. Некоторые пишут, что я сделал охлаждение транзисторов водяным, потому , что с воздушным транзисторы просто не выдержат. На самом деле это не так. Грех не использовать водяное охлаждение, коль без воды не как не обойтись, к тому же это делает аппарат компактным.

Немного о настройке. Каждый модуль БП и БУ нужно проверять и настраивать отдельно желательно на столе от источника питания. Все тщательно выверить, проверить в разных режимах. Когда весь инвертор собран, подают 220В на блок питания, отдельно от инвертора( на силовую часть питание не подают). Проверяют работу генератора, потом работу драйверов, повесив осциллограф на затворы и эмиттеры транзисторов. Проверяют работу насоса. Если все нормально, включают силовую часть (желательно сначала через ЛАТР ), при этом БП питается отдельно. Проверяют работу пока без индуктора. На выходе меандр с немного закругленными вершинами напряжением 15В, можно нагрузить какой то лампой, типа от фары. Далее прикручивают индуктор, пробуют с индуктором, все так же через ЛАТР( вольт 80-100). Начинают с нижней частоты. На индукторе сначала рваная синусоида, по мере повышения частоты, синусоида становится чистой, вольт 80-90. В таком режиме настраивают компаратор. Зазубрины на синусоиде это момент переключения ключей, по ним очень удобно настраивать инвертор. Эти зазубрины должны располагаться в зоне, от нуля синусоиды и до вершины. Самый оптимальный вариант где то по середине. В режиме ограничения инвертор не должен свистеть.

Вот как то так. Наверное что то упустил, но все расписать не хватит десяти страниц. О подробностях можете писать на любой из форумов или прямо сюда. Как минимум трое повторили мой инвертор, у других не хватило или знаний, или терпения. На последок видео.


Принципиальная схема индукционного нагревателя

Простой индукционный нагреватель металла Простой индукционный нагреватель металла

С первого взгляда на плату видно, что количество элементов ограничено необходимым минимумом. Схема состоит из двух моп-транзисторов, двух высокоскоростных диодов, двух индуктивностей, резисторов и резонансных элементов – то есть внешней катушки и большой емкости.

Простой индукционный нагреватель металла

Перейдем к тестам схемы

При первых же испытаниях генератора, во время определения предела мощности, сгорели транзисторы. Пробовали сюда IRFR120, но из-за низкого максимального тока простояли они всего пару секунд. Затем пришёл черед IRFR2905 – это транзисторы низковольтные 50 А, с которыми нагреватель работал даже лучше, чем с оригинальными mosfet, где маркировка не видна совсем.

Полезное на сайте:
Сервопривод с управлением по звуку

Простой индукционный нагреватель металла

При подключении постоянного напряжения 12 В устройство потребляет около 1,8 А. При приближении металлического предмета к катушке ток начинает расти. В пике удалось достичь тока около 12 А что дает почти 150 Вт, то есть даже больше, чем заявляет производитель. Во время холостого хода идёт около 20 Вт потребляемой мощности и ничего не греется, что может свидетельствовать о правильности работы всей конструкции.

Простой индукционный нагреватель металла

Для теста использовался простой трансформаторный блок питания. В ходе экспериментов проверили на нагрев три элемента: отвертка 6 мм, болт 8 мм, и тот же болт с двумя гайками.

Простой индукционный нагреватель металла

Как стало видно, среднего размера отвертка может этим устройством нагреться до точки кипения в течение 2 минут. Это вполне достойный результат. Если мы сможем домашним способом закалить наконечник отвертки, то такой нагреватель будет полезен.

Полезное на сайте:
Пуско-зарядное устройство для автомобильного аккумулятора (схема мощного ПЗУ)

Простой индукционный нагреватель металла

На разогрев болта до точки кипения необходимо около 3 минут – также хороший результат, учитывая простоту устройства.

Разогрев болта с двумя гайками потребовал 4 минуты – довольно долго. Вы можете использовать таким образом устройства для подогрева застрявшей гайки с целью ее откручивания, однако процесс будет долгий и неудобный. Кроме того, полностью её вставить внутрь катушки может не получиться, что значительно ухудшит эффективность этой операции.

Нагреватель индукционный стоил около 9 долларов, то есть меньше, чем 600 рублей. Это небольшая сумма как за устройство, которое в состоянии эффективно подогреть небольшие металлические предметы. Конечно, нельзя сравнивать этот нагреватель с более дорогими аналогичными девайсами за несколько тысяч рублей (что тоже есть в продаже на Али), но для домашних, любительских или даже небольших мастерских применений – вполне пригодится.

Нагреватель для откручивания прикипевших, заржавевших гаек и болтов из трансформатора

Всем привет. Давно уже хотел изготовить нагревательный аппарат для прикипевших болтов и гаек.

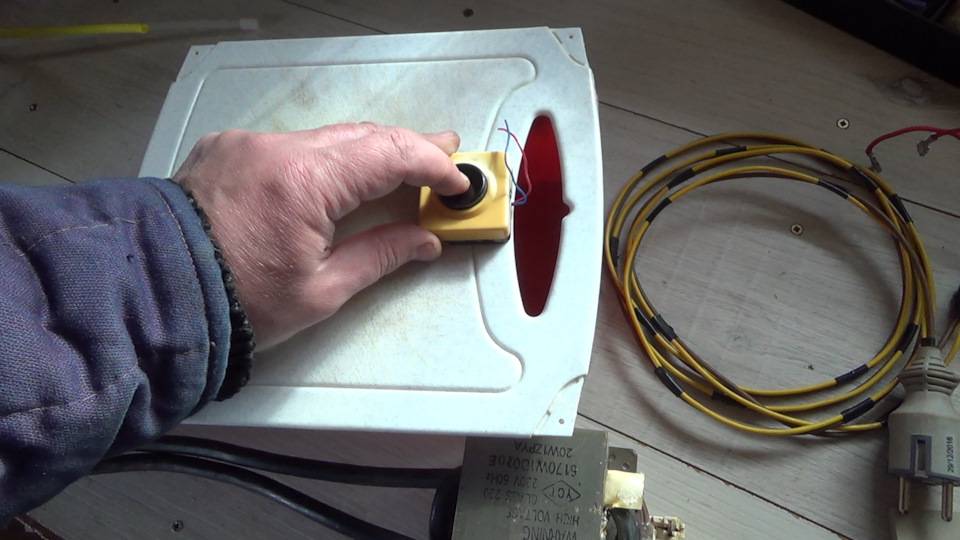

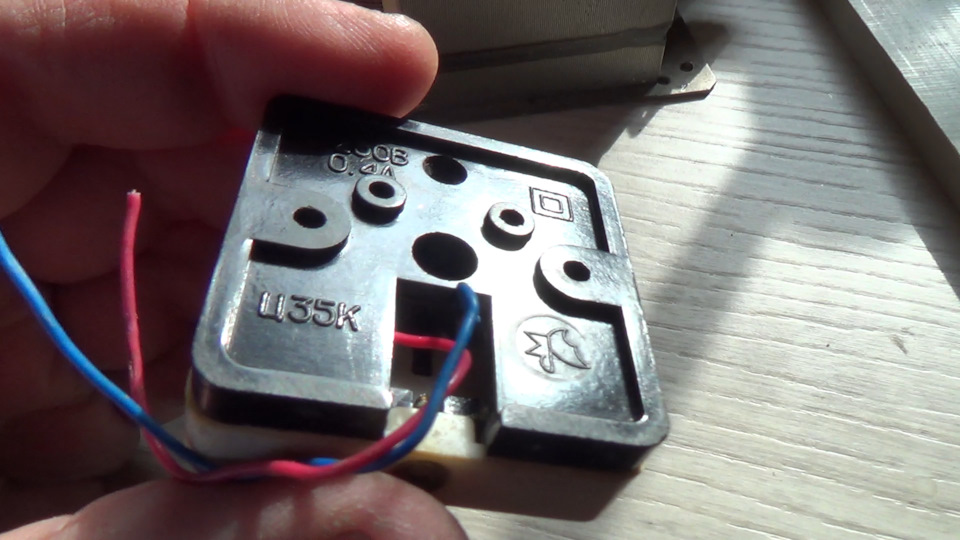

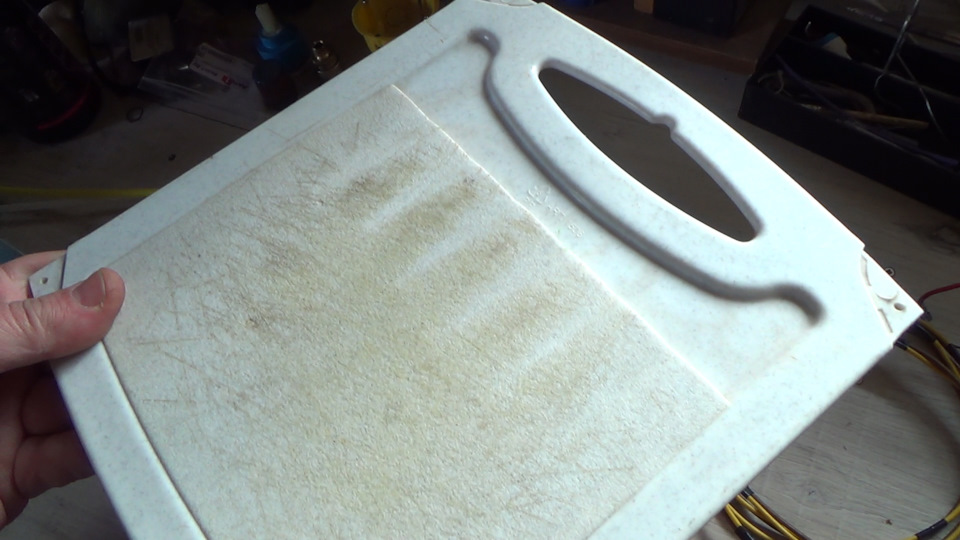

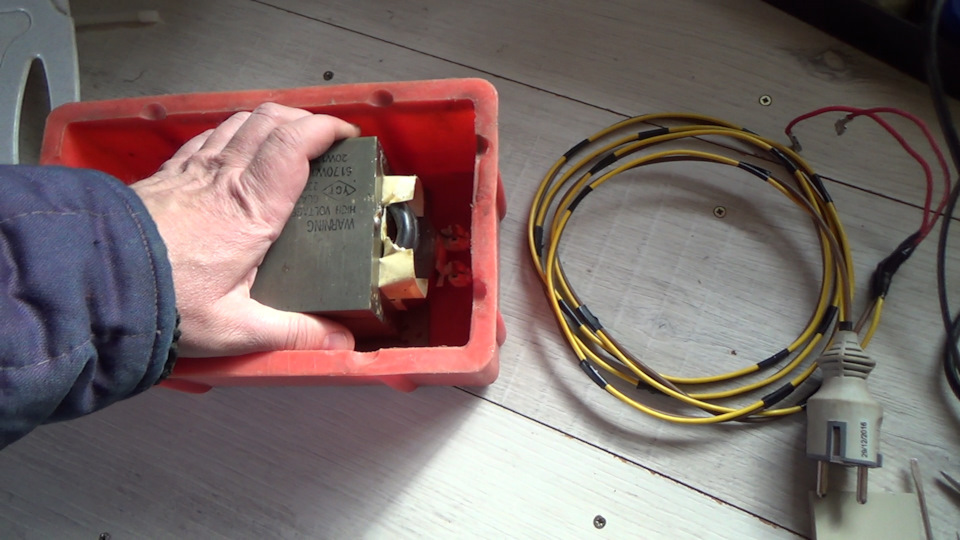

За основу был взят трансформатор от нерабочей микроволновки. Удалил вторичную обмотку и намотал два витка толстого, медного, аккумуляторного провода от москвича. На концах запрессовал клеммы и одел термоусадку. Для корпуса нашёл пластиковую коробку вроде как для метизов, крышку изготовил из старой, пластиковой доски для нарезки мяса. Для кнопки включения применил старый, советский включатель звонка. Расположил его сверху для нажатия коленом или ногой, так как руки будут заняты удерживанием проводов. Скрутил всё это дело маленькими болтами. Вес получился 4.5 кг.

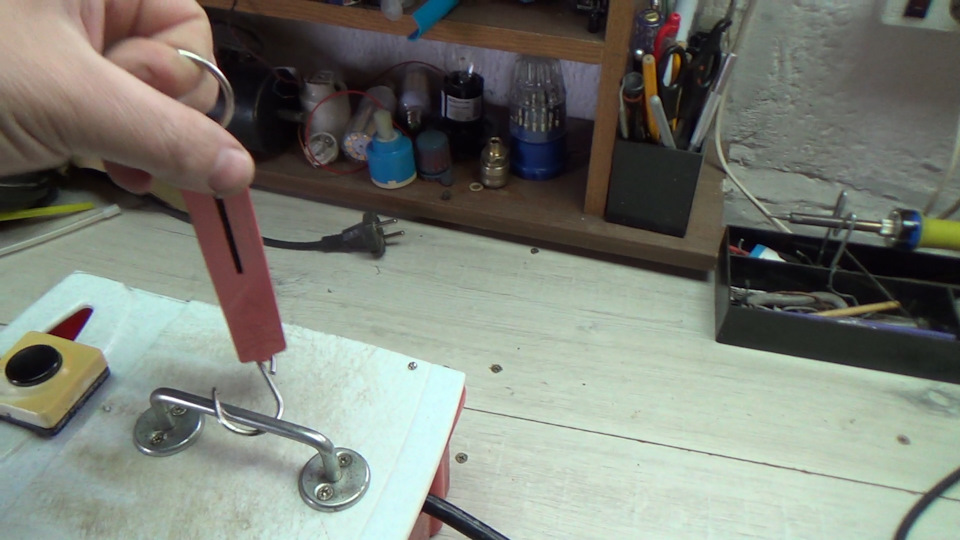

Первый запуск порадовал, всё прошло успешно. Нагревает метал до красна. Потом охлаждаю водой и прикипевшие гайки хорошо откручиваются. Более подробно на видео

2 мая 2021
Поделиться:

Отличная самоделка для ркмонта своими руками! Тоже такую собираю, подскажите длину проводов выводов вторички, нигде про это не пишут

Эта приблуда только гвозди греть не более

Подобная вещь есть у меня на сто но греет небольшие болты. На 14 уже не тянет. Может слабый может что с сечением не угадали.

Всё правильно сделал.Но есть несколько моментов на которые стоит обратить внимание:1-болты, контактирующие с нагреваемой поверхностью должны быть или медные, или латунные.Это важно.Стальные будут привариваться и на них будут большие потери тока.2-Эти болты должны быть заточены под конус, так проще пробить ржавчину.3-эти болты нужно прижимать не руками, а сделать подобие прищепки или крокодила, как на сварочной массе, но один электрод закрепить через изолятор чтоб небыло короткого замыкания.Так будет гораздо удобнее пользоваться и обеспечит более хороший и постоянный контакт с нагреваемой деталью.4-кнопка от звонка не подойдёт для этой цели.Хоть включена и в первичную обмотку, но она не рассчитана даже на этот ток.Будут потери и долго не прослужит.Можно поставить самый маленький пускатель между кнопкой и трансформатором.А лучше поставить дополнительный блок питания на 12 вольт и реле, можно автомобильное.Тогда кнопку можно будет поставить на ручку крокодила.Контакты реле свободно выдержат первичку этого транса и разгрузят контакты кнопки.Блок питания можно взять импульсный на 0,5-1ампер.Стоит рублей 200 в любом магазине электроники.Те кто пишут что лучше использовать сварочник, пишут чушь.Сварочник выдаёт примерно 60 вольт, при токе в 100-200 ампер, а твой трансформатор выдаёт 3-5 вольт, при токе 500-1000 ампер.Для нагрева важен именно ток, и важно маленькое напряжение, чтоб небыло дуги, которая при неплотном контакте спалит и электроды и нагреваемую гайку.Так что это устройство вполне полезно, особенно если его немного доработать.

Схема изготовления

Для работы водонагревателя-индуктора требуется преобразовать тока – инвертор. В быту проще всего достать его из соответствующего сварочного аппарата. Однако в изначальном виде он не годится – его следует несколько переделать:

  1. Вместо встроенной катушки индуктивности в схему после высокочастотного преобразователя устанавливается первичная обмотка нашей катушки.
  2. Диодный мост удаляется.
  3. Выпаивается конденсаторный блок.

Далее схема сборки своими руками индукционного нагревателя выглядит следующим образом:

  • Подбирается инвертор заданной мощности – такой, какую требует водонагреватель.
  • Подготавливается пластиковая труба с толстыми стенками. Длина отрезка должна быть около 0,5-1 м, внутренний диаметр – не менее 50 мм.
  • Края закрываются переходниками с патрубками.
  • Внутрь засыпаются металлические отрезки, либо стальная труба меньшего диаметра или стержень.
  • Далее изготавливается катушка. Для этого поверх пластиковой трубы монтируются текстолитовые стержни.
  • Сверху на них наматывается медная проволока диаметром 1-1,5 мм.

Для изготовления индуктора понадобится медная проволока толщиной 1-1,5 мм

Для изготовления индуктора понадобится медная проволока толщиной 1-1,5 мм
Источник ytimg.com

  • При этом количество витков в намотке должно быть порядка 90, а расстояние между ними не более 3 мм.
  • Поверх катушки при необходимости надевается защитный кожух – пластиковая труба подходящего диаметра.
  • Контакты катушки подсоединяются к инвертору.
  • В завершении собранный прибор с помощью патрубков монтируется в систему водонагрева или отопления.

Подключать прибор в сеть с целью проверки работоспособности можно только после заполнения контура теплоносителем.

Видео-пример изготовления индукционного нагревателя своими руками:

Коротко о главном

В основе действия индукционного нагревателя лежит принцип разогрева предметов или теплоносителя высокочастотным э/м-полем. Состоит прибор из генератора и индуктора, во внутреннюю полость которого помещается разогреваемая деталь.

Принцип работы сводится к тому, что инвертор создает ток высокой частоты и подается на катушку. В результате возникает электромагнитное поле, нагревающее помещенные внутрь него предметы или теплоноситель.

Общие плюсы самодельного нагревателя-индуктора:

  • Доступность изготовления.
  • Высокий КПД.
  • Экологичность.
  • Бесшумность.
  • Безопасность.
  • Минимум обслуживания.
  • Универсальность.
  • Надежность.

У водонагревателя на базе индуктора также есть свои преимущества – это быстрый нагрев, борьба с накипью, защита от перегрева, герметичность. Недостатки проявляются в необходимости обустройства отдельного пространства, энергозависимости, опасности близкого нахождения, необходимости группы безопасности.

Чтобы изготовить водонагреватель, следует действовать строго по инструкции. При этом генератор можно взять из сварочного инвертора. Перед установкой в схему его потребуется переделать.

Напишите в комментариях, как думаете – будет ли надежен самодельный индукционный водонагреватель, или лучше установить заводскую модель?

  • #нагреватель
  • #индукционный
  • #своими руками
  • #схема
  • #рабочая
  • #индукционный нагреватель своими руками рабочая схема
  • Добавить в закладки
  • Скачать

Схема устройства

ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ - СХЕМА

1. Полевой транзистор IRFZ44V 2 шт.
2. Диоды ультра быстрые UF4007 или UF4001 2 шт.
3. Резистор на 470 Ом на 1 или 0.5 Вт 2 шт.
4. Конденсаторы плёночные
1) 1 мкФ на 250в 3 шт.
2) 220 нФ на 250в 4 штуки.
3) 470 нФ на 250в
4) 330 нФ на 250в
5. Провод медный диаметром 1.2 мм.
6. Провод медный диаметром 2 мм.
7. Кольца от дросселей компьютерном блоке питания 2 шт.

Сборка устройства

Задающая часть нагревателя выполнена на полевых транзисторах IRFZ44V. Распиновка транзистора IRFZ44V.

Распиновка транзистора IRFZ44V

Транзисторы нужно поставить на большой радиатор. Если устанавливать транзисторы на один радиатор то транзисторы нужно установить на резиновые прокладки и пластмассовые шайбочки чтобы не было замыкания между транзисторов.

ПРОСТОЙ ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ - транзисторы

Дросселя намотаны на кольцах от компьютерных БП. Сделанные из порошкового железа. Проводом 1,2 мм 7-15 витков.

Дросселя намотаны на кольцах от компьютерных БП

Батарея конденсаторов должна быть на 4.7 мкФ. Желательно использовать не один конденсатор, а несколько конденсаторов. Конденсаторы должны быть подключены параллельно.

Батарея конденсаторов

Катушка нагревателя сделана на проводе диаметром 2 мм 7-8 витков.

Катушка нагревателя сделана на медном проводе

После сборки устройство работает сразу. Питается устройство от аккумулятора 12 вольт 7.2 А/ч. Напряжение питания устройства 4.8-28 вольт. При продолжительной работе перегреваются: батарея конденсаторов, полевые транзисторы и дросселя. Потребление тока при холостом ходу 6-8 Ампер.

Потребление тока при холостом ходу

При внесении в контур металлического предмета потребление тока сразу увеличивается до 10-12 А.

Потребление тока при нагреве

Фото готового устройства смотрите далее.

Промышленная сфера

Применяется для плавки металлов, получения некоторых видов сплавов, которые затем используется в широком перечне работ. За счет создания сплавов осуществляется производство металлической проволоки.

Различные модификации индукционного нагревателя используются для автосервиса, с целью термической обработки запасных автомобильных частей. Фактически с той же целью технология применяется в медицине, термической обработке подвергаются медицинские аппараты, мебель и оборудование.

Частная

Реже, в сравнении с другими отраслями, этот тип нагревателей применяется в ювелирном деле для производства украшений. В большом количестве жилых домов присутствуют котлы отопления, работающие на основе ин

Индукционный нагреватель болтов: Индукционный нагреватель для болтов и гаек своими руками

Индукционный нагреватель 1000W с набором насадок IND-1000W G. I.KRAFT EM, КОД: 7411622

Доставка по Украине

Ego Market — ваш правильный выбор

ZVS 20A, 1000Вт вихревой индукционный нагреватель. Питание 12-48В

На складе в г. Тернополь

Доставка по Украине

Индукционный нагреватель 1000W с набором насадок IND-1000W G.I.KRAFT ES, КОД: 7411622

Доставка по Украине

Интернет-кат​алог с​ки​​д​​​ок «ElenaShop»

Индукционный нагреватель для работы с воском

Доставка по Украине

«Дентія®» Стоматологічний інтернет магазин

Индукционный нагреватель 1000W с набором насадок

Доставка по Украине

Оборудование и инструмент для СТО

Конструктор Индукционный нагреватель 1000 Вт 20A ZVS вихревой finished product

На складе в г. Киев

Доставка по Украине

1 994.95 — 2 106 грн

Конструктор Индукционный нагреватель 1000 Вт 20A ZVS вихревой

На складе в г. Киев

Доставка по Украине

Индукционный нагреватель 1000W с набором насадок IND-1000W G.I.KRAFT KS, КОД: 7411622

Доставка по Украине

Инт​е​​рн​ет-кат​алог ск​​идок «KIEVSALES.COM»

ZVS 120Вт вихревой индукционный нагреватель 5-12В

На складе в г. Умань

Доставка по Украине

Индукционный нагреватель POWERDUCTION 10R GYS 062504

Доставка по Украине

WSEDLASTO — Продажа оборудования в Украине

Беспламенный индукционный нагреватель Nordberg «БИН-1»

Доставка по Украине

WSEDLASTO — Продажа оборудования в Украине

Индукционный нагреватель 1000W G. I.KRAFT IND-1000W (Германия/Китай)

Доставка по Украине

по 17 579.52 грн

X-Tool — тот самый инструмент

Кузнечные индукционные нагреватели

Доставка по Украине

Индукционный нагреватель для автосервиса 1000W с набором насадок IND-1000W

Доставка по Украине

Оборудование и инструмент для СТО

Індукційний нагрівач 1000W з набором насадок IND-1000W G. I. KRAFT

Доставка по Украине

18 312 — 20 143 грн

Индукционный нагреватель POWERDUCTION 37LG GYS 056992

Доставка по Украине

WSEDLASTO — Продажа оборудования в Украине

Индукционный нагреватель HAND-DUCTION GYS 056923

Доставка по Украине

40 041. 60 грн

WSEDLASTO — Продажа оборудования в Украине

Беспламенный индукционный нагреватель «БИН-2» 3.0КВТ

Доставка по Украине

WSEDLASTO — Продажа оборудования в Украине

Индукционный нагреватель 1000W с набором насадок IND-1000W G.I.KRAFT

Доставка по Украине

Мини индукционный нагреватель для снятия винтов

Описание продукта:

Мини индукционный нагреватель для снятия винтов — ручной индукционный нагреватель для снятия винтов — Мини индукционный нагреватель. KIA-1000W использует магнитный индукционного нагрева технология термообработки мелких деталей на автомобилях, станках, различных металлических деталях и полиэтилене. Он в основном используется для нагрева различных автомобильных ржавых болтов, гаек, зубчатых колес, шкивов, шкивов, подшипников, датчиков и т. Д. Нет открытого пламени, нет необходимости избегать различных легковоспламеняющихся материалов, таких как пластмассы; нет водяного охлаждения, безопасная эксплуатация, простота использования и удобство переноски.

Особенности:

Стабильный нагрев, прост в использовании на улице и в помещении. Не горит, безопасность защиты других компонентов, повысить эффективность работы. Не повреждает детали рядом с отоплением. Это не повредит окружающие части через резину или пластмассу. Нет открытого огня. Принцип: использование металлического и неметаллического нагрева в электромагнитном поле может превратить винт в красный устройство индукционного нагрева в течение 20 секунд. Нет открытого нагрева пламени, чтобы обеспечить безопасность вашей работы. Резиновые и клейкие материалы также можно нагревать и снимать с помощью принадлежностей инструмента. Область применения: удаление винтов силовых опор, удаление винтов высоковольтных электроприборов, надежное переключение винтов, удаление винтов трансформаторов, удаление винтов в различных положениях, удаление виниловых полосок без растворителя или резины, удаление шлангов и прокладка переменного тока , Подогрев и расширение подшипников Тонкость ремня облегчает его установку, ржавчину и деформированное удаление винтов, и может использоваться при разборке различных отраслей промышленности и оборудования.

Эта машина подходит не только для авторемонтной мастерской, мастерской 4S, мастерской по ремонту мотоциклов, технического обслуживания производственных линий, механического обслуживания, технического обслуживания точных приборов, отдела технического обслуживания агрегатов, отдела логистики, магазина скобяных изделий, но и для пайки инструментов, пайки алмазных инструментов. Термическая обработка мелких деталей, выплавка небольшого количества благородного металла (золота, серебра и т. Д.), Выплавка небольшого количества нержавеющей стали и т. Д.

Приложения:

  1. Разборка ржавых болтов разных размеров.
  2. Термообработка автомобильных коррозийных болтов, гаек, зубчатых колес, шкивов, шкивов, подшипников.
  3. Термическая обработка аппаратных средств высокочастотной закалочной машины, таких как тиски, молоток, плоскогубцы, гаечный ключ.
  4. Подогрев и разборка различных производственных линий, механического оборудования, точных деталей инструмента.
  5. Высокочастотная закалочная термообработка различных зубчатых валов электроинструментов.
  6. Сварка твердосплавных пил с большими и маленькими зубьями.
  7. Серебряная рама, сварка деталей, отжиг.
  8. Сварка ювелирных часов.
  9. Электронная промышленность: чрезвычайно тонкие провода, различные электронные компоненты, тонкие детали, серебряная и серебряная пайка.
  10. Механическая и электротехническая промышленность: соединения из тонкого металла, сваренные серебром-медью микродвигатели, валы и другие закалки и отпуска.
  11. Проволочная промышленность: проволочная лента индукционный отжиг.
  12. Игрушечная индустрия: Заводной тонкий металлический лист закален.

Меры предосторожности:

  1. Этот продукт может быть нагрет до 800 градусов мгновенно, открытого пламени не происходит, водяное охлаждение не требуется, и операция удобна.
  2. Если это не преднамеренно повреждено или неправильно эксплуатируется, продукт гарантирован в течение 1 года

Параметр:

ТипКИА-1КВ
Рабочая мощностьОднофазный 110 В, 50 Гц / 60 Гц

Однофазный 220 В, 50 Гц / 60 Гц
