Что такое электрический ток электрическое напряжение

Электрический ток — направленное движение заряженных частиц в электрическом поле.

Заряженными частицами могут являться электроны или ионы (заряженные атомы).

Атом, потерявший один или несколько электронов, приобретает положительный заряд. — Анион (положительный ион).
Атом, присоединивший один или несколько электронов, приобретает отрицательный заряд. — Катион (отрицательный ион).
Ионы в качестве подвижных заряженных частиц рассматриваются в жидкостях и газах.

В металлах носителями заряда являются свободные электроны, как отрицательно заряженные частицы.

В полупроводниках рассматривают движение (перемещение) отрицательно заряженных электронов от одного атома к другому и, как результат, перемещение между атомами образовавшихся положительно заряженных вакантных мест — дырок.

За направление электрического тока условно принято направление движения положительных зарядов. Это правило было установлено задолго до изучения электрона и сохраняется до сих пор. Так же и напряжённость электрического поля определена для положительного пробного заряда.

На любой единичный заряд q в электрическом поле напряженностью E действует сила F = qE, которая перемещает заряд в направлении вектора этой силы.

Заряды в электрическом поле

На рисунке показано, что вектор силы F— = -qE, действующей на отрицательный заряд -q, направлен в сторону противоположную вектору напряжённости поля, как произведение вектора E на отрицательную величину. Следовательно, отрицательно заряженные электроны, которые являются носителями зарядов в металлических проводниках, в реальности имеют направление движения, противоположное вектору напряжённости поля и общепринятому направлению электрического тока.

Электрический ток

Количество заряда Q = 1 Кулон, перемещённое через поперечное сечение проводника за время t = 1 секунда, определится величиной тока I = 1 Ампер из соотношения:

Отношение величины тока I = 1 Aмпер в проводнике к площади его поперечного сечения S = 1 m 2 определит плотность тока j = 1 A/m 2 :

Работа A = 1 Джоуль, затраченная на транспортировку заряда Q = 1 Кулон из точки 1 в точку 2 определит значение электрического напряжения U = 1 Вольт, как разность потенциалов φ1 и φ2 между этими точками из расчёта:

U = A/Q = φ1 — φ2

Электрический ток может быть постоянным или переменным.

Постоянный ток — электрический ток, направление и величина которого не меняются во времени.

Переменный ток — электрический ток, величина и направление которого меняются с течением времени.

Ещё в 1826 году немецкий физик Георг Ом открыл важный закон электричества, определяющий количественную зависимость между электрическим током и свойствами проводника, характеризующими их способность противостоять электрическому току.

Как устроен и работает магнитный пускатель


Эти свойства впоследствии стали называть электрическим сопротивлением, обозначать буквой R и измерять в Омах в честь первооткрывателя.
Закон Ома в современной интерпретации классическим соотношением U/R определяет величину электрического тока в проводнике исходя из напряжения U на концах этого проводника и его сопротивления R:

Электрический ток в проводниках

В проводниках имеются свободные носители зарядов, которые под действием силы электрического поля приходят в движение и создают электрический ток.

В металлических проводниках носителями зарядов являются свободные электроны.
С повышением температуры хаотичное тепловое движение атомов препятствует направленному движению электронов и сопротивление проводника увеличивается.
При охлаждении и стремлении температуры к абсолютному нулю, когда прекращается тепловое движение, сопротивление металла стремится к нулю.

Электрический ток в жидкостях (электролитах) существует как направленное движение заряженных атомов (ионов), которые образуются в процессе электролитической диссоциации.
Ионы перемещаются в сторону электродов, противоположных им по знаку и нейтрализуются, оседая на них. — Электролиз.
Анионы — положительные ионы. Перемещаются к отрицательному электроду — катоду.
Катионы — отрицательные ионы. Перемещаются к положительному электроду — аноду.
Законы электролиза Фарадея определяют массу вещества, выделившегося на электродах.
При нагревании сопротивление электролита уменьшается из-за увеличения числа молекул, разложившихся на ионы.

Электрический ток в газах — плазма. Электрический заряд переносится положительными или отрицательными ионами и свободными электронами, которые образуются под действием излучения.

Существует электрический ток в вакууме, как поток электронов от катода к аноду. Используется в электронно-лучевых приборах — лампах.

Электрическое напряжение

Для того, чтобы электроны в проводнике пришли в упорядоченное движение, требуется воздействие сторонней силы — это и есть напряжение. Его возникновение обусловлено разностью потенциалов между двумя точками в цепи, создаваемой источником питания (батарея, генератор). Если рассматривать связь, то оно является причиной, а ток — следствием.

Напряжение помогает электронам преодолевать при движении сопротивление проводника, следовательно оно связано с током прямо пропорциональной зависимостью. Сила, создающая напряжение, называется электродвижущей (ЭДС). Как и любая другая, она совершает работу, которая измеряется в джоулях.

Если напряжение в данном контексте является позитивным фактором, то сопротивление проводника и расстояние между точками с разностью потенциалов оказывают негативное влияние. Соответственно, чем эти величины больше, тем более высокое напряжение требуется для возникновения тока заданной силы.

Напряжение тоже может быть постоянным и переменным. Для создания первого используются батареи и аккумуляторы, второе вырабатывается генераторами. Прибор, рассчитанный на работу с постоянным током может быть запитан от сети переменного через выпрямитель. Стоит учитывать, что напряжение в сети может совершать скачки, что губительно сказывается на подключенном к ней оборудовании. Решить эту проблему помогут стабилизаторы Энерготех.

Разница между током и напряжением

Отличия между этими двумя величинами фундаментальны, и заключаются не только в разных единицах измерения. В любой цепи происходят потери как напряжения, так и тока. Однако первое падает из-за полного сопротивления, учитывающего все соединенные элементы, в том числе и источник питания, так как он тоже имеет свое, внутреннее, сопротивление. Потери тока происходят только в пассивных элементах: провода, нагрузка.

Есть отличия и в типе создаваемого поля. Напряжение создает электростатическое, а проходящий по проводнику ток — электромагнитное поле. Причинно-следственная связь между этими характеристиками говорит о том, что напряжение может существовать без тока, а обратное невозможно.

Для того, чтобы представить себе что-либо абстрактное, можно использовать бытовые аналогии. В данном случае уместно провести аналогию с водой. Она всегда стремиться попасть из более высокой точки в низкую. Отличие уровней в этом случае напоминает разность потенциалов. Движение воды на этом пути характеризуется определенной величиной напора, которая является аналогом напряжения. Ну а количество перемещающейся жидкости за единицу времени похоже на силу тока. Любая преграда на пути воды может имитировать электрическое сопротивление.

Мощность

Каждый электрический прибор имеет мощность, которая измеряется в Ваттах (Вт). Чем больше ток и напряжение, тем больше мощность. Рассчитать ее можно по формуле:

Рисунок 5 — Формула мощности.

Как видим из формулы, это произведение напряжения и тока, а значит при одинаковой мощности, лампочка на 100Вт в автомобиле при 12В питания, будет потреблять гораздо больший ток, чем 10Вт лампочка на 220В в домашней люстре.
Соединяя формулу мощности и закон Ома, мы получим еще две удобные формулы для вычисления мощности при известном сопротивлении нагрузки:

Рисунок 6 — Формула вычисления мощности.Рисунок 7 — Формула вычисления мощности.

Тэги:

Электротехника для чайников

Начнем пожалуй с понятия электричества. Электрический ток – это упорядоченное движение заряженных частиц под действием электрического поля. В качестве частиц могут выступать свободные электроны металла, если ток течет по металлическому проводу, или ионы, если ток течет в газе или жидкости.

Есть ещё ток в полупроводниках, но это отдельная тема для разговора. Как пример можно привести высоковольтный трансформатор из микроволновки – сначала электроны бегут по проводам, затем ионы движутся между проводами, соответственно сначала ток идет через металл, а потом через воздух. Вещество называются проводником или полупроводником, если в нём есть частицы, способные переносить электрический заряд. Если таких частиц нет, то такое вещество называется диэлектриком, оно не проводит электричество. Заряженные частицы несут на себе электрический заряд, который измеряется обозначается q в кулонах.

Единица измерения силы тока называется Ампер и обозначается буковой I, ток величиной в 1 Ампер образуется при прохождении через точку электрической цепи заряда величиной 1 Кулон за 1 секунду, то есть грубо говоря сила тока измеряется в кулонах секунду. И по сути сила тока это количество электричества, протекающего за единицу времени через поперечное сечение проводника. Чем больше заряженных частиц бежит по проводу, тем соответственно больше ток.

Чтобы заставить заряженные частицы перемещаться от одного полюса к другому необходимо создать между полюсами разность потенциалов или – Напряжение. Напряжение измеряется в вольтах и обозначается буквой V или U. Чтобы получить напряжение величиной 1 Вольт нужно передать между полюсами заряд в 1 Кл, совершив при этом работу в 1 Дж. Согласен, немного непонятно.

Для наглядности представим резервуар с водой расположенный на некоторой высоте. Из резервуара выходит труба. Вода под действием силы тяжести вытекает через трубу. Пусть вода – это электрический заряд, высота водяного столба – это напряжение, а скорость потока воды – это электрический ток. Точнее не скорость потока, а количество вытекающей за секунду воды. Вы понимаете, что чем выше уровень воды, тем больше будет давление внизу А чем выше давление внизу, тем больше воды вытечет через трубу, потому что скорость будет выше.. Аналогично чем выше напряжение, тем больший ток будет течь в цепи.

Зависимость между всеми тремя рассмотренными величинами в цепи постоянного тока определяет закон ома, который выражается вот такой формулой, и звучит как сила тока в цепи прямо пропорциональна напряжению, и обратно пропорциональна сопротивлению. Чем больше сопротивление, тем меньше ток, и наоборот.

Добавлю ещё пару слов про сопротивление. Его можно измерить, а можно посчитать. Допустим у нас есть проводник, имеющий известную длину и площадь поперечного сечения. Квадратный, круглый, неважно. Разные вещества имеют разное удельное сопротивление, и для нашего воображаемого проводника существует вот такая формула, определяющая зависимость между длиной, площадью поперечного сечения и удельным сопротивлением.

Удельное сопротивление веществ можно найти в интернете в виде таблиц.

Можно опять же провести аналогию с водой: вода течёт по трубе, пусть труба имеет удельную шершавость. Логично предположить, что чем длиннее и уже труба, тем меньше воды будет по ней протекать за единицу времени. Видите, как всё просто? Формулу даже запоминать не нужно, достаточно представить себе трубу с водой.

Что касается измерения сопротивления, то нужен прибор, омметр. В наше время более популярны универсальные приборы – мультиметры, они измеряют и сопротивление, и ток, и напряжение, и ещё кучу всего. Давайте проведём эксперимент. Я возьму отрезок нихромовой проволоки известной длины и площади сечения, найду удельное сопротивление на сайте где я её купил и посчитаю сопротивление. Теперь этот же кусочек измерю при помощи прибора. Для такого маленького сопротивления мне придется вычесть сопротивление щупов моего прибора, которое равно 0.8 Ом. Вот так вот!

Шкала мультиметра разбита по размерам измеряемых величин, это сделано для более высокой точности измерения. Если я хочу измерить резистор с номиналом 100 кОм, я ставлю рукоятку на большее ближайшее сопротивление. В моём случае это 200 килоом. Если хочу измерить 1 килоом, то ставлю на 2 ком. Это справедливо для измерения остальных величин. То есть на шкале отложены пределы измерения, в который нужно попасть.

Давайте продолжим развлекаться с мультиметром и попробуем измерить остальные изученные величины. Возьму несколько разных источников постоянного тока. Пусть это будет блок питания на 12 вольт, юсб порт и трансформатор, который в своей молодости сделал мой дед. Напряжение на этих источниках мы можем измерить прямо сейчас, подключив вольтметр параллельно, то есть непосредственно к плюсу и к минусу источников. С напряжением всё понятно, его можно взять и измерить. А вот чтобы измерить силу тока, нужно создать электрическую цепь, по которой будет протекать ток. В электрической цепи обязательно должен быть потребитель, или нагрузка. Давайте подключим потребитель к каждому источнику. Кусочек светодиодной ленты, моторчик и резистор на (160 ом).

Давайте измерим ток, протекающий в цепях. Для этого переключаю мультиметр в режим измерения силы тока и переключаю щуп во вход для тока. Амперметр подключается в цепь последовательно измеряемому объекту. Вот схема, её тоже следует помнить и не путать с подключением вольтметра. Кстати существует такая штуковина как токовые клещи. Они позволяют измерять силу тока в цепи без подключения непосредственно к цепи. То есть не нужно отсоединять провода, просто накидываешь их на провод и они измеряют. Ну ладно, вернёмся к нашему обычному амперметру.

Итак, я измерил все токи. Теперь мы знаем, какой ток потребляется в каждой цепи. Здесь у нас светятся светодиоды, здесь крутится моторчик а здесь…. Так стоять, а че делает резистор? Он не поёт нам песни, не освещает комнату и не вращает никакой механизм. Так на что он тратит целых 90 миллиампер? Так не пойдёт, давайте разбираться. Слышь ты! Ау, он горячий! Так вот куда расходуется энергия! А можно ли как-то посчитать, что здесь за энергия? Оказывается – можно. Закон, описывающий тепловое действие электрического тока был открыт в 19 веке двумя учеными, Джеймсом Джоулем и Эмилием Ленцем. Закон назвали закон Джоуля-Ленца. Он выражается вот такой формулой, и численно показывает, сколько джоулей энергии выделяется в проводнике, в котором течёт ток, за единицу времени. Из этого закона можно найти мощность, которая выделяется на этом проводнике, мощность обозначается английской буквой Р и измеряется в ваттах.

Таким образом у меня на столе электрическая мощность идёт на освещение, на совершение механической работы и на нагрев окружающего воздуха. Кстати именно на этом принципе работают различные нагреватели, электрочайники, фены, паяльники и прочее. Там везде стоит тоненькая спираль, которая нагревается под действием тока.

Этот момент стоит учитывать при подведении проводов к нагрузке, то есть прокладка проводки к розеткам по квартире тоже входит в это понятие. Если вы возьмете для подведения к розетке слишком тонкий провод и подключите в эту розетку компьютер, чайник и микроволновку, то провод может нагреться вплоть до возникновения пожара. Поэтому есть вот такая табличка, которая связывает площадь поперечного сечения проводов с максимальной мощностью, которая по этим проводам будет идти. Если вздумаете тянуть провода – не забудьте об этом.

Также в рамках этого выпуска хотелось бы напомнить особенности параллельного и последовательного соединения потребителей тока. При последовательном соединении сила тока одинакова на всех потребителях, напряжение разделилось на части, а общее сопротивление потребителей представляет собой сумму всех сопротивлений. При параллельном соединении напряжение на всех потребителях одинаково, сила тока разделилась, а общее сопротивление вычисляется вот по такой формуле.

Из этого вытекает один очень интересный момент, который можно использовать для измерения силы тока. Допустим нужно измерить силу тока в цепи около 2 ампер. Амперметр с этой задачей не справляется, поэтому можно использовать закон ома в чистом виде. Знаем, что сила тока одинакова при последовательном соединении. Возьмём резистор с очень маленьким сопротивлением и вставим его последовательно нагрузке. Измерим на нём напряжение. Теперь, пользуясь законом ома, найдём силу тока. Как видите, она совпадает с расчётом ленты. Здесь главное помнить, что этот добавочный резистор должен быть как можно меньшего сопротивления, чтобы оказывать минимальное влияние на измерения.

Есть ещё один очень важный момент, о котором нужно знать. Все источники имеют максимальный отдаваемый ток, если этот ток превысить – источник может нагреться, выйти из строя, а в худшем случае ещё и загореться. Самый благоприятный исход это когда источник имеет защиту от перегрузки по току, в таком случае он просто отключит ток. Как мы помним из закона ома, чем меньше сопротивление, тем выше ток. То есть если взять в качестве нагрузки кусок провода, то есть замкнуть источник самого на себя, то сила тока в цепи подскочит до огромных значений, это называется короткое замыкание. Если вы помните начало выпуска, то можете провести аналогию с водой. Если подставить нулевое сопротивление в закон ома то мы получим бесконечно большой ток. На практике такое конечно не происходит, потому что источник имеет внутреннее сопротивление, которое подключено последовательно. Этот закон называется закон ома для полной цепи. Таким образом ток короткого замыкания зависит от величины внутреннего сопротивления источника.

Сейчас давайте вернёмся к максимальному току, который может выдать источник. Как я уже говорил, силу тока в цепи определяет нагрузка. Многие писали мне вк и задавали примерно вот такой вопрос, я его слегка утрирую: Саня, у меня есть блок питания на 12 вольт и 50 ампер. Если я подключу к нему маленький кусочек светодиодной ленты, она не сгорит? Нет, конечно же она не сгорит. 50 ампер – это максимальный ток, который способен выдать источник. Если ты подключишь к нему кусочек ленты, она возьмёт свои ну допустим 100 миллиампер, и все. Ток в цепи будет равен 100 миллиампер, и никто никуда не будет гореть. Другое дело, если возьмёшь километр светодиодной ленты и подключишь его к этому блоку питания, то ток там будет выше допустимого, и блок питания скорее всего перегреется и выйдет из строя. Запомните, именно потребитель определяет величину тока в цепи. Этот блок может выдать максимум 2 ампера, и когда я закорачиваю его на болтик, с болтиком ничего не происходит. А вот блоку питания это не нравится, он работает в экстремальных условиях. А вот если взять источник, способный выдать десятки ампер, такая ситуация не понравится уже болтику.

Давайте для примера произведём расчёт блока питания, который потребуется для питания известного отрезка светодиодной ленты. Итак, закупили мы у китайцев катушку светодиодной ленты и хотим запитать три метра этой самой ленты. Для начала идём на страницу товара и пытаемся найти, сколько ватт потребляет один метр ленты. Эту информацию я найти не смог, поэтому есть вот такая табличка. Смотрим, что у нас за лента. Диоды 5050, 60 штук на метр. И видим, что мощность составляет 14 ватт на метр. Я хочу 3 метра, значит мощность будет 42 ватта. Блок питания желательно брать с запасом на 30% по мощности, чтобы он не работал в критическом режиме. В итоге получаем 55 ватт. Ближайший подходящий блок питания будет на 60 ватт. Из формулы мощности выражаем силу тока и находим её, зная, что светодиоды работают при напряжении 12 вольт. Выходит, нам нужен блок с током 5 ампер. Заходим, например, на али, находим, покупаем.

Очень важно знать потребляемый ток при изготовлении всяких USB самоделок. Максимальный ток, который можно взять от USB, составляет 500 миллиампер, и его лучше не превышать.

И напоследок коротенько о технике безопасности. Здесь вы можете видеть, до каких значений электричество считается неопасным для жизни человека.

Ток зависит от напряжения

Ток зависит от напряжения

Исходя из приведенной формулы следует: ток является прямо пропорциональным напряжению и обратно пропорциональным сопротивлению. Иными словами, чем больше величина электрического тока, тем больше напряжение, и наоборот.

2. Электрический ток. Плотность тока. Электрическое напряжение

Направленное движение свободных заряженных частиц в проводнике под действием электрического поля называется электрическим током. Электриче­ский ток является скалярной величиной, которая равна пределу отношению за­ряда к промежутку времени, когда последний стремится к нулю:

Электрический ток, неизменный по направлению и величине, называется постоянным током.

В проводниках первого рода (металлы) ток образуется свободными электро­нами, поэтому электропроводность их называется электронной. В про­водниках второго рода (расплавленные соли, растворы кислот, щелочей, солей) носителями тока, заряженными частицами, являютсяионы.

Значение постоянного тока определяется количеством электричества или зарядом Q, проходящим через поперечное сечение проводника в 1с:

Размерность тока – ампер (А). 1А– неизменный ток, который, проходя по двум параллельным проводникам бесконечной длины и ничтожно малого круг­лого сечения, расположенным на расстоянии 1м один от другого в вакууме, вы­звал бы между этими проводниками силу, равнуюНна каждый метр длины.

Положительным направлением электрического тока принято условно счи­тать направление движения положительных зарядов от плюса источника элек­трической энергии к минусу. На схеме оно совпадает с направлением ЭДС и ука­зывается стрелкой.

Условиями возникновения электрического тока являются:

1) наличие источника, поддерживающего разность потенциалов между носи­телями зарядов;

2) замкнутость пути, по которому перемещаются заряды.

Количественно ток определяется по показаниям электроизмерительных при­боров – амперметров, где используются тепловое, магнитное и химическое действие тока.

Чтобы судить о степени загруженности проводов электрическим током, вво­дится понятие плотность тока.

Плотность тока δ есть векторная величина, равная пределу отношения тока сквозь элемент поверхности, перпендикулярной направлению движения заряжен­ных частиц к этому элементу, когда последний стремится к нулю:

.

Допускаемая плотность тока, например, в проводах обмоток электрических машин равна 3. 7 А/мм 2 .

Если ток равномерно распределен по сечению проводника, то плотность тока

.

Электрическим напряжениемназывается скалярная величина, равная ли­нейному интегралу напряженности электрического поля. Для электрического поля постоянного тока

, (1.1)

где –напряженность электрического поля; и–потенциалы однородного электрического поля в поперечных сечениях a и b участка проводника.

Размерность напряжения – вольт (В). 1 В – это напряжение между концами проводника, в котором при перемещении положительного заряда 1 кулон (Кл) со­вершается работа в 1 джоуль (Дж).

При расчетах электрических цепей положительные направления токов в элементах цепи в общем случае заранее неизвестны. Поэтому одно из двух воз­можных направлений принимается за положительное и указывается на схеме стрелкой. Это направление выбирают произвольно. Условное положительное направление напряжения на схеме электрической цепи также выбирается произ­вольно и указывается стрелкой. Между зажимами потребителей электрической энергии положительные направления тока и напряжения, как правило, выбира­ются одинаковыми.

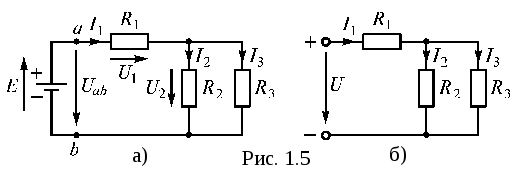

На рис. 1.5 а показаны обозначения условных положительных направлений на примере простейшей цепи постоянного тока.

Иногда условные положительные направления напряжения указывают двой­ными индексами . Каждый индекс соответствует точке, обозначенной на схеме. Условное положительное направление напряжения принято от точкиа с первым индексом к точкев со вторым индексом:

.

Так как условные положительные направления тока и напряжения совпа­дают, на схеме достаточно указать только направления токов (рис. 1.5 б). Если на схеме не указывается источник, то между его выходными зажимами обязательно указывается напряжение (рис. 1.5 б). Если в результате расчета электрической цепи ток в элементе электрической цепи получился отрицательным, это озна­чает, что действительное направление тока противоположно принятому направлению.

Что такое сила тока

Вернёмся к нашим рыбкам!

Чем больше рыбок за одну секунду будет проносить вода в трубе, тем больше будет сила!

В результате нашего опыта получаем определение:

Сила тока — это количество электричества (в нашем случае рыбки), проходящее через поперечное сечение проводника (в нашем случае труба) за одну секунду!

Закон Ома

Из этой статьи вы поняли, что является электрическим током. Но как же нам вычислить силу тока.

Вы видите формулу, по которой вычисляется ток для участка цепи.

Чтобы вычислить силу тока, необходимо напряжение разделить на сопротивление.

Дорогие читатели, подписывайтесь на обновления блога и в следующих статьях я расскажу, что такое напряжение и сопротивление!
