Что можно сделать из старого блока питания от компьютера

Давно загорелся желанием иметь дома свободный блок питания для различной проверки светодиодов, каких либо схем, плат и т.д. А значит нужно постоянные +3, +5 и +12V. Самый лучший вариант это компьютерный блок питания. Цены на компьютерные БП ну не самые дешевые, по этому идем на барахолку) Там я и приобрел сей девайс всего лишь за 50р и конечно же он был не рабочий)

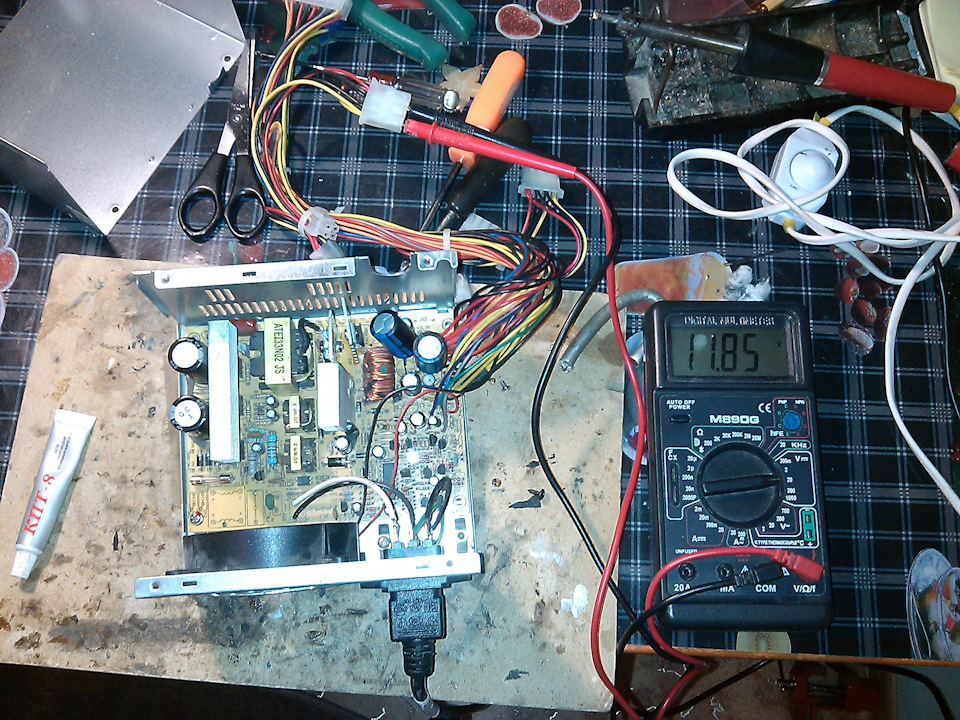

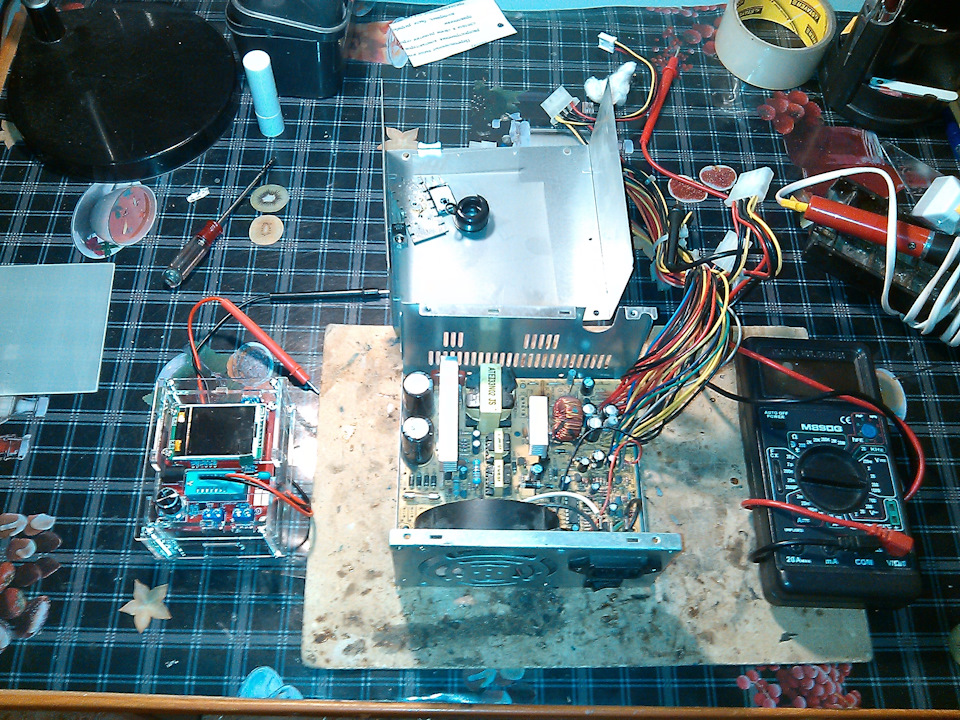

Осмотр и тест показал, что электролит в конденсаторах высох и потерял свою емкость, заменив их БП снова ожил

Конечно же можно было оставить только 4 торчащих провода из БП и не заморачиваться. Но мы пойдем дальше.
Выпаиваем все провода, делаем пару сковозных отверстий в нужном месте в плате, что бы конденсаторы лучше встали(конденсаторы взял тем же объемом, но номиналом по напряжению выше и размеры были больше).

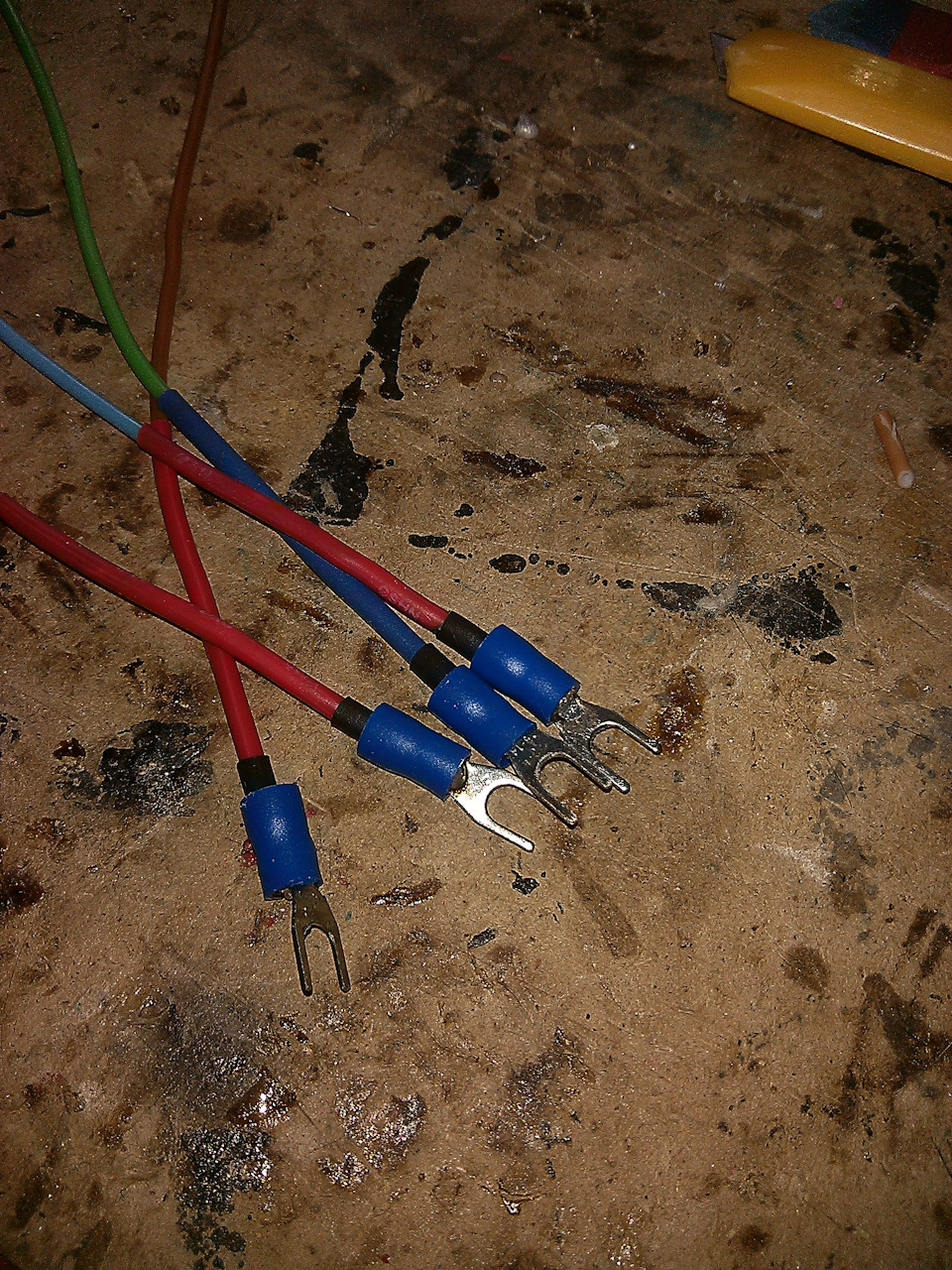

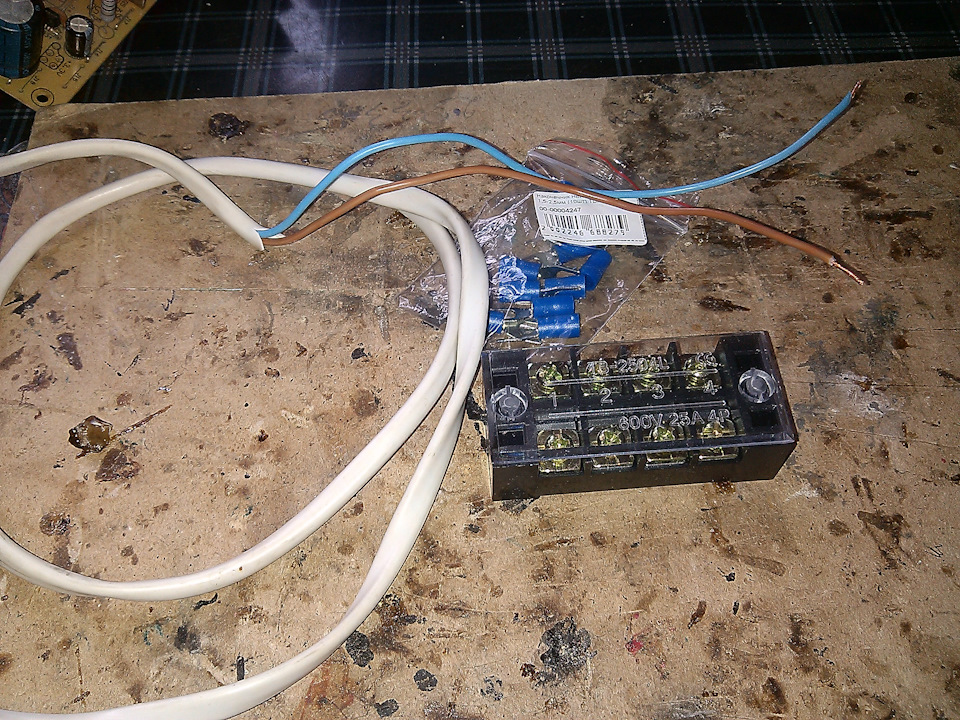

Так же купил провод ПГВВП 2*1,5, колодочку на 8 клемм, разъем «лопаточки»

Вроде подготовительный момент прошел. Теперь самое интересное. Пилим, сверлим, режем, зачищаем, паяем)

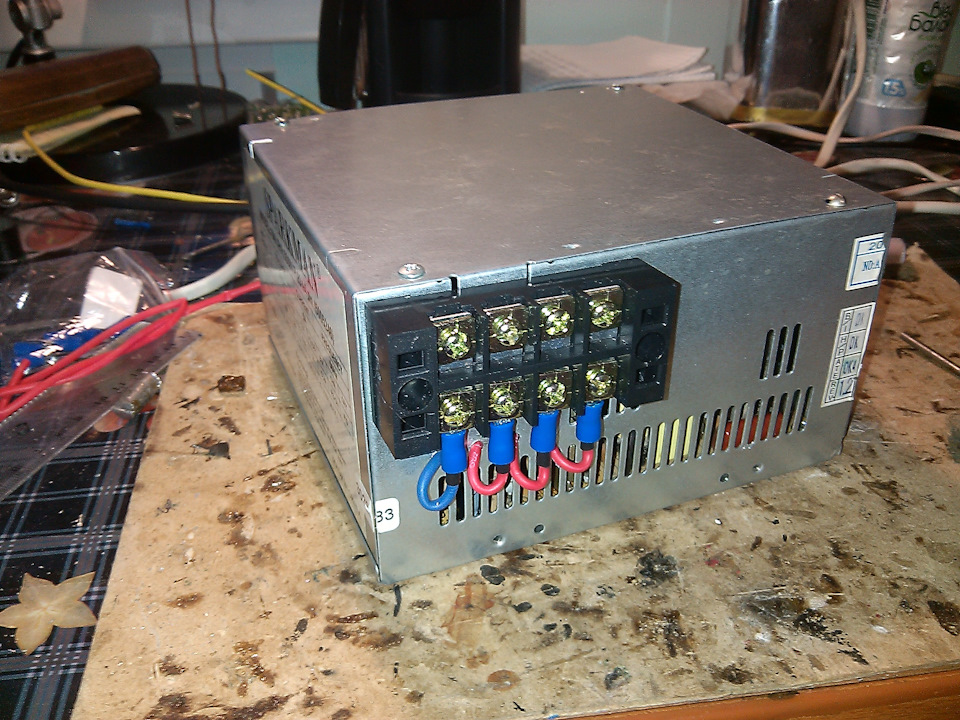

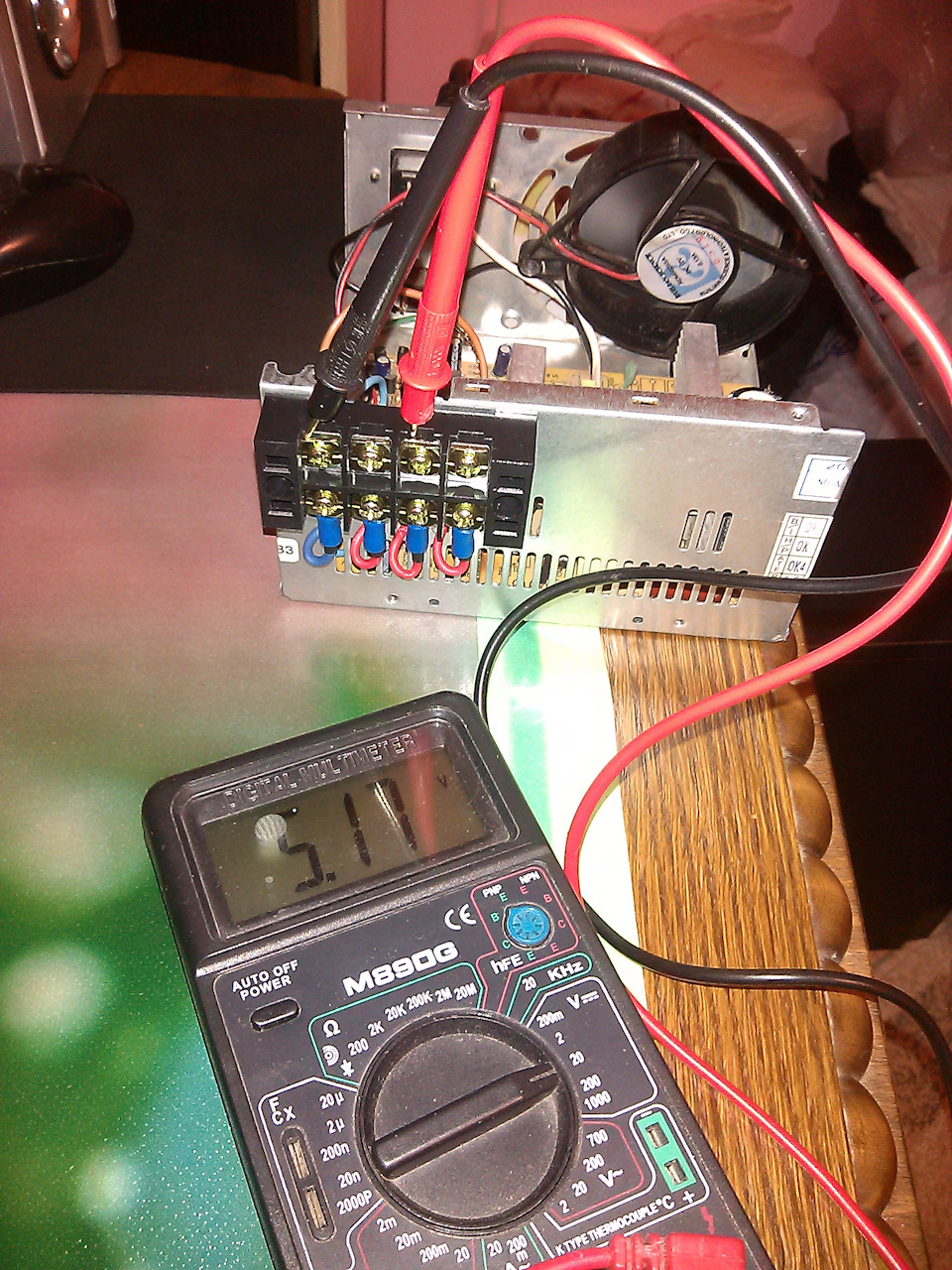

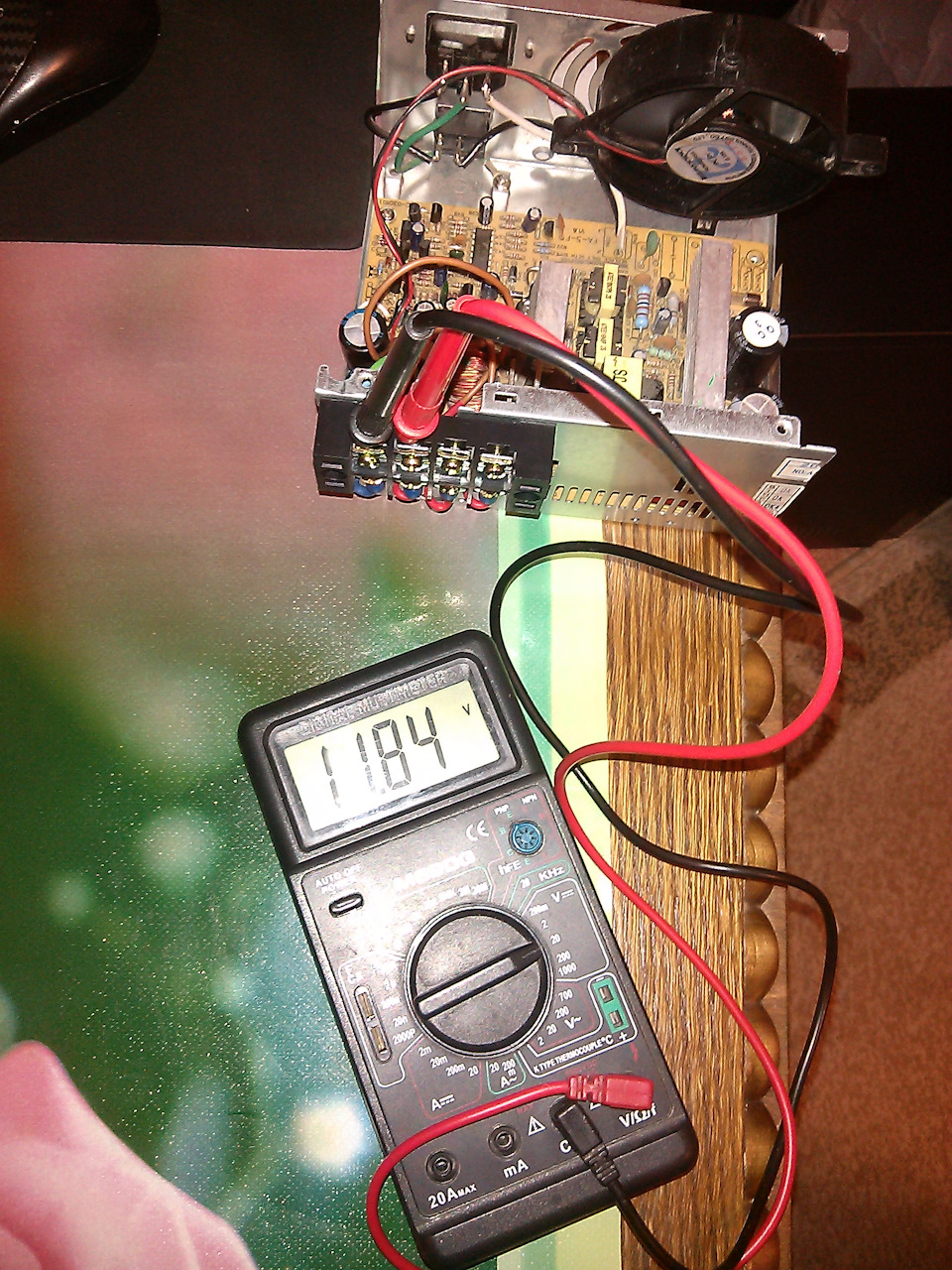

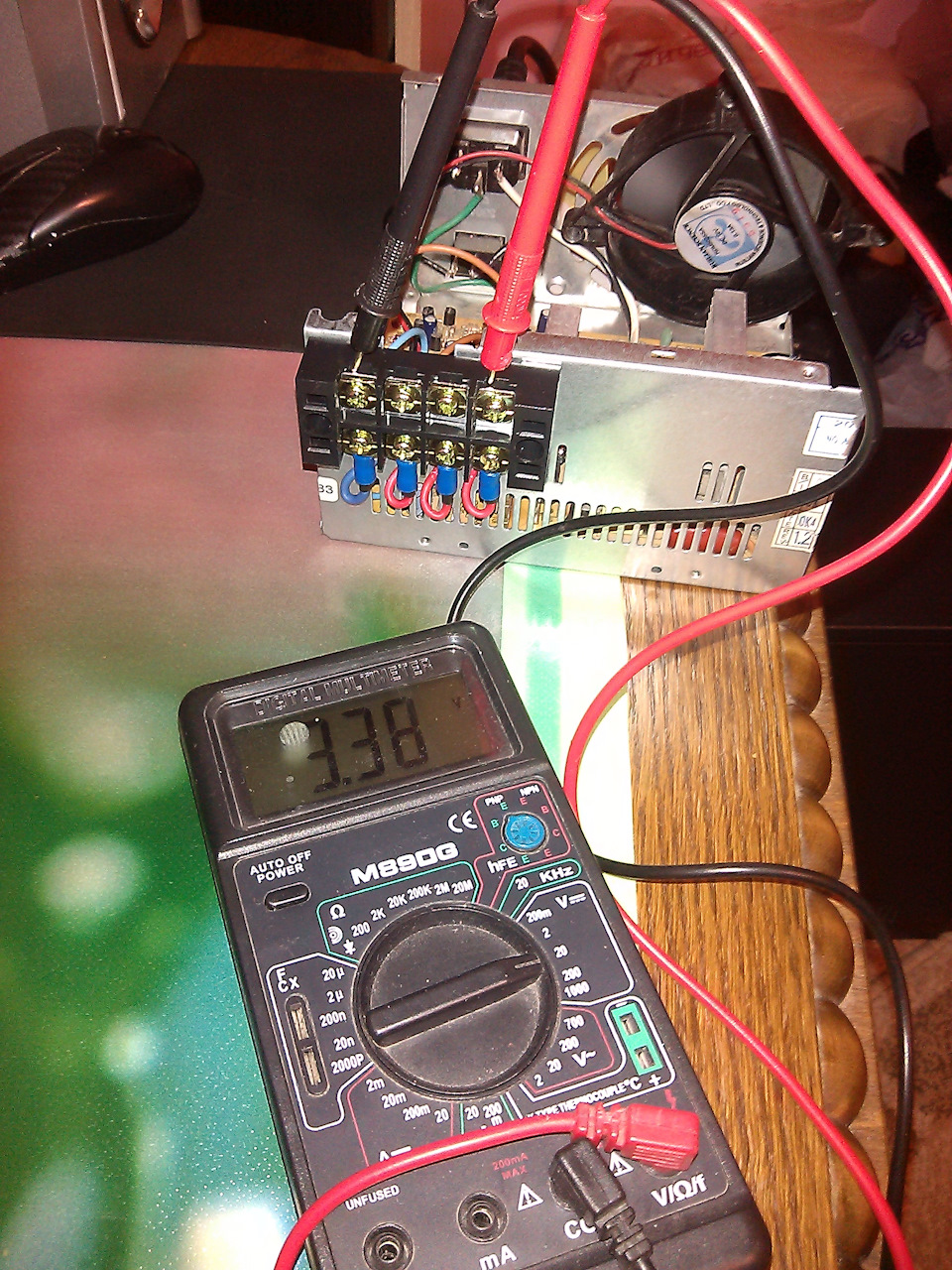

Установив контактную колодку на места и подключив к ней выводы с платы проверим её работоспособность

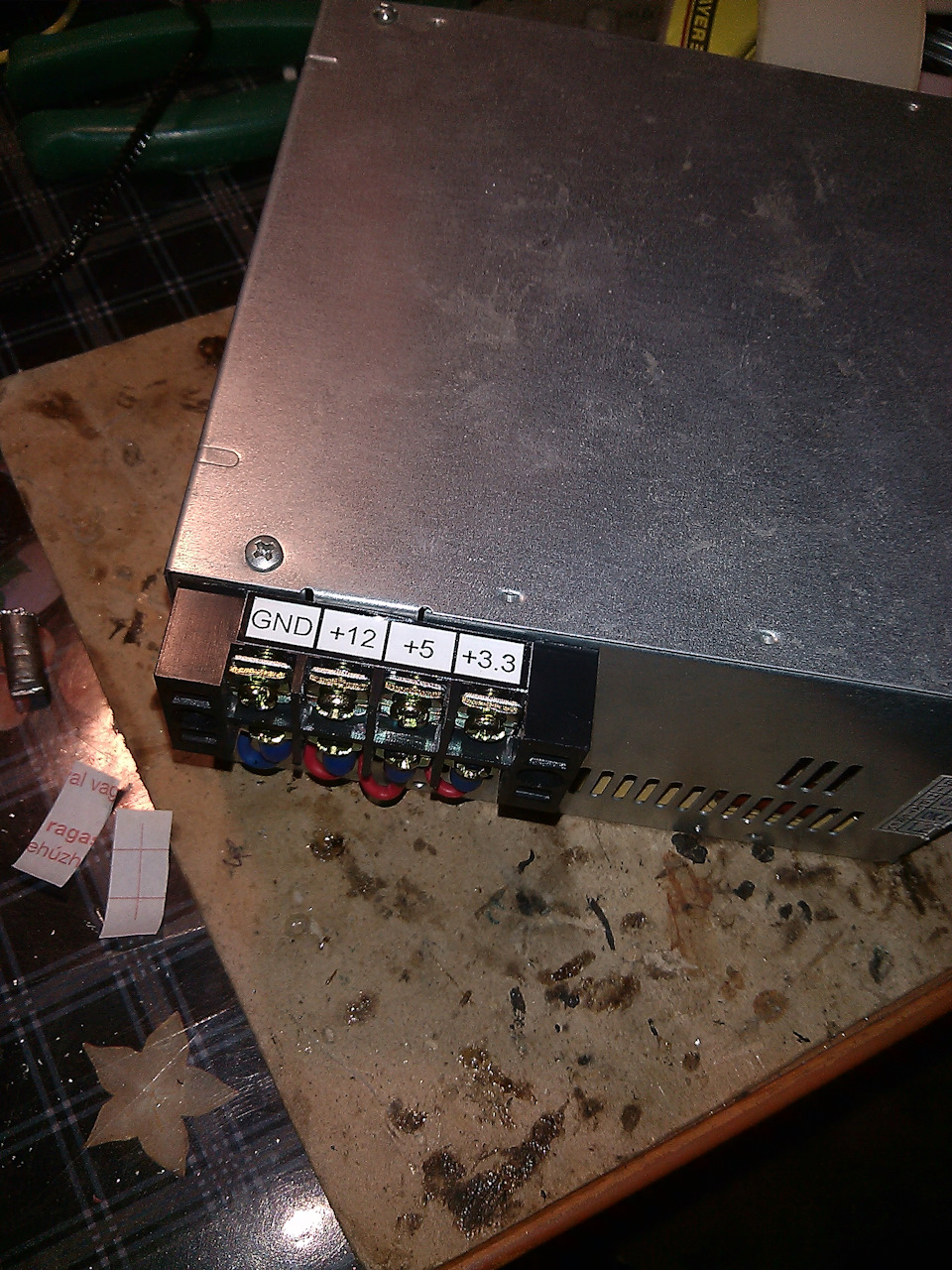

Собираем все обратно и наводим немного «красоты».

Всем спасибо за внимание. Если есть какие либо вопросы спрашивайте, обязательно отвечу!)

Распиновка выходов блока питания компьютера

Лабораторный источник питания из БП компьютера

Цветовой стандарт, в принципе, един. И эта схема цветовых подключений на 99 процентов подойдет и вам. Может что-то добавиться или удалиться, но конечно все не критично.

Переделка началась

Что нам понадобиться?

  • — Клеммы винтовые.
  • — Резисторы мощностью 10 Вт и сопротивлением 10 Ом (можно попробовать 20 Ом). Мы будем использовать составные из двух пятиватных резисторов.
  • — Трубка термоусадочная.
  • — Пара светодиодов с гасящими резисторами на 330 Ом.
  • — Переключатели. Один для сети, второй для управления

Что можно сделать из старого блока питания ?


Детали для переделки блокаДетали для переделки блокаДетали для переделки блокаДетали для переделки блокаДетали для переделки блока

Лабораторный источник питания из БП компьютера

Тут все просто, так что не бойтесь. Первое что нужно сделать, так это разобрать между собой и соединить провода по цветам. Затем, согласно схемы подключить светодиоды. Первый слева будет индицировать наличие питания на выходе после включения. А второй справа будет гореть всегда, пока сетевое напряжение присутствует на блоке.
Подключить переключатель. Он будет запускать основную схему, замыканием зеленого провода на общий. И выключать блок при размыкании.
Также, в зависимости от марки блока, вам понадобится повесить нагрузочный резистор на 5-20 Ом между общим выходом и плюсом пять вольт, иначе блок может не запуститься из-за встроенной защиты. Так же если не заработает, будьте готовы повесить такие резисторы на все напряжения: «+3,3», «+12». Но обычно хватает одного резистора на выход 5 Вольт.

Начнем

Снимаем верхнюю крышку кожуха.
Откусываем разъемы питания, идущие к материнской плате компьютера и другим устройствам.
Распутываем провода по цветам.
Сверлим отверстия в задней стенке под клеммы. Для точности сначала проходим тонким сверлом, а затем толстым под размер клеммы.
Будьте осторожны, не насыпьте металлическую стружку на плату блока питания.

Лабораторный источник питания из БП компьютера

Вставляем клеммы и затягиваем.

Лабораторный источник питания из БП компьютера

Складываем черные провода, это будет общий, и зачищаем. Затем залуживаем паяльником, одеваем термоусадочную трубку. Припаиваем к клемме и надев трубку на спайку – обдуваем термофеном.

Лабораторный источник питания из БП компьютера

Так делаем со всеми проводами. Которые не планируете использовать – откусите под корень у платы.
Также сверлим отверстия по тумблер и светодиоды.

Лабораторный источник питания из БП компьютера

Устанавливаем и фиксируем горячим клеем светодиоды. Припаиваем по схеме.

Лабораторный источник питания из БП компьютера

Нагрузочные резисторы ставим на монтажную платы и привинчиваем винтами.
Закрываем крышку. Включаем и проверяем ваш новый лабораторный блок питания.

Лабораторный источник питания из БП компьютера

Не лишним будет замерить выходное напряжение на выходе каждой клеммы. Чтобы быть уверенным, что ваш старый блок питания вполне работоспособен и выходные напряжения не вышли за пределы допустимых.

Лабораторный источник питания из БП компьютера

Как вы могли заметить, я использовал два переключателя – один есть в схеме, и он запускает работу блока. А второй, который побольше, двухполюсный – коммутирует входное напряжение 220 В на вход блока. Его можно не ставить.
Так что друзья, собирайте свой блок и пользуйтесь на здоровье.

Лабораторный источник питания из БП компьютера

Устанавливаем светодиод

Я взял обычный зелёный индикационный светодиод обычный красный индикационный светодиод (он, как выяснилось, несколько ярче) . На анод (длинная ножка, менее массивная часть в головке светодиода) припаиваем серый провод (PG), на который предварительно насаживаем термоусадку. На катод (короткая ножка, более массивная часть в головке светодиода) припаиваем сначала резистор на 120-150 Ом, а к второму выводу резистора припаиваем черный провод (GND), на который тоже не забываем предварительно надеть термоусадку. Когда всё припаяно, надвигаем термоусадку на выводы светодиода и нагреваем ее.


Получается вот такая вещь. Правда, я немного перегрел термоусадку, но это не страшно.


Теперь устанавливаю светодиод в отверстие, которое я просверлил еще в самом начале.


Заливаю горячим клеем. Если его нет, то можно заменить супер-клеем.

Выключатель блока питания

Выключатель я решил установить на место, где раньше у блока питания выходили провода наружу.


Измерял диаметр отверстия и побежал искать подходящий тумблер.


Немного покопался, и нашел идеальный выключатель. За счёт разницы в 0,22мм он отлично встал на место. Теперь к тумблеру осталось припаять ON и GND, после чего установить в корпус.


Основная работа сделана. Осталось навести марафет.


Хвосты проводов, которые не использованы нужно изолировать. Я это сделал термоусадкой. Провода одного цвета лучше изолировать вместе.


Все шнурки аккуратно размещаем внутри.


Прикручиваем крышку, включаем, бинго!

Этим блоком питания можно получить много разных напряжений, пользуясь разностью потенциалов. Учтите, что такой приём не прокатит для некоторых устройств.
Вот тот спектр напряжений, которые можно получить.
В скобках первым идёт положительный, вторым — отрицательный.
24.0V — (12V и -12V)
17.0V — (12V и -5V)
15.3V — (3.3V и -12V)
12.0V — (12V и 0V)
10.0V — (5V и -5V)
8.7V — (12V и 3.3V)
8.3V — (3.3V и -5V)
7.0V — (12V и 5V)
5.0V — (5V и 0V)
3.3V — (3.3V и 0V)
1.7V — (5V и 3.3V)
-1.7V — (3.3V и 5V)
-3.3V — (0V и 3.3V)
-5.0V — (0V и 5V)
-7.0V — (5V и 12V)
-8.7V — (3.3V и 12V)
-8.3V — (-5V и 3.3V)
-10.0V — (-5V и 5V)
-12.0V — (0V и 12V)
-15.3V — (-12V и 3.3V)
-17.0V — (-12V и 5V)
-24.0V — (-12V и 12V)


Вот так мы получили источник постоянного напряжения с защитой от КЗ и прочими плюшками.

Рационализаторские идеи:
— использовать самозажимные колодки, как предложили тут, либо использовать клеммы с изолированными барашками, чтобы не хватать в руки отвёртку лишний раз.

  • БП
  • постоянный ток
  • блок питания
  • источник постоянного напряжения

Что можно сделать из старого блока питания от компьютера

Вторая жизнь компьютерного БП

Всем привет. Не так давно проводя уборку в гараже наткнулся на старый компьютерный БП. Для современных компьютеров он уже слабоват, а выкидывать было жалко. Тогда и родилась идея создания на его основе мощного источника питания для испытания различных радиолюбительских конструкций. В интернете много информации по переделке той или иной модели компьютерных блоков питания под регулируемые лабораторные источники или под другие цели.

После измерения радиолюбительским осциллографом Сага выходных пульсаций было выявлено, что компьютерный БП на выходе даёт высокий уровень высокочастотных помех. Тогда было принято решение ограничиться минимальной переделкой самого БП, а регулировку выходного напряжения выполнить по классической схеме. Это связано с тем, что для сглаживания данных помех нужна батарея конденсаторов, разной ёмкости, а общая суммарная ёмкость получается большой. (т.е. при маленькой нагрузке конденсаторы будут долго разряжаться и изменение выходного напряжения будет запаздывать за непосредственной регулировкой движком переменного резистора, при модернизации обратной связи).

Итак, то что у меня получилось я сегодня Вам и хочу предложить. Начнём с переделки самого БП.

На фото 1 приведён внешний вид уже переделанного БП. Разберём всё по пунктам на модели переделанного мной БП (Модель указана на схеме)

1. Выпаиваем из БП все лишние провода, оставляем только нужную нам шину 12 Вольт и 5 Вольт.

2. Замыкаем на землю провод запуска БП. На плате он подписан pc on и выведен зелёным проводом.

3. Так как импульсный БП нельзя включать без нагрузки, то на шину 5 вольт следует подключить нагрузку 0.2-0.5 А. Для этого я использовал 2 параллельно соединённых резистора 22 Ом 10 Ватт.

4. Далее увеличиваем конденсаторы ( 200 Вольт, 330 микрофарад, находятся на фото 1 слева у радиатора ) до 1000 микрофарад 200 вольт.

5. Устанавливаем дополнительные вентилятор на крышку БП, так, что бы он нагнетал воздух внутрь БП и соединяем его параллельно встроенному вентилятору.

На этом переделку БП можно считать оконченной. После этого его можно смело включать, не опасаясь выхода из строя и проверять на нагрузку.

Если БП запускается и держит нагрузку добавляем блок конденсаторов С1-С13, а так же классическую схему регулирования напряжения на основе составного транзистора VT1-VT2. По постоянному току конденсаторы включены параллельно и их ёмкость складывается, а значит суммарная ёмкость получается большой, что способствует хорошей работе БП на динамическую нагрузку.

По переменному же току конденсаторы так же соединены параллельно, но переменное напряжение более низкой частоты лучше проходит через конденсатор большей ёмкости и сглаживается, а напряжение более высокой частоты через конденсатор меньшей ёмкости. Этим и обусловлено соединение в батарею конденсаторов разной ёмкости. После установки данного блока конденсаторов высокочастотные помехи БП значительно уменьшились до уровня пригодного для испытания большинства радиолюбительских конструкций. Готовый блок конденсаторов и схема регулирования в сборе приведена на рис. 3.

На Рис 2 показан переделанный БП в сборе.

На рис 4 источник питания без установленной верхней крышки.

А на рис 5 источник питания в сборе.

Светодиоды HL1-HL3 являются индикатором напряжения на составном транзисторе, а так же выполняют роль дополнительной подсветки. Индикатор La1 является индикатором включения питания.

Амперметр подойдёт любой на ток полного отклонения 10-12 А, включается последовательно с любой из выходных клем (на схеме не указан).

Выключатель S1 любой на ток более 2-3 А.

Все остальные используемые детали указаны на схеме.

Основным преимуществом данного источника питания является простота его изготовления, кроме того он не нуждается в налаживании и начинает работать сразу после включения. При нагрузке 10 Ампер напряжение не падает ниже 9 вольт, чего для большинства конструкций вполне достаточно.

Схема ЗУ

Как из старого блока питания компьютера сделать зарядное устройство

Если рассмотреть структурную схему импульсного блока питания стандарта ATX, то можно обнаружить, что это практически готовое зарядное устройство. Надо лишь удалить из нее все излишнее и добавить несложные цепи регулировки. В зарядном устройстве не понадобятся:

  • схема защиты и выключения;
  • выпрямители и фильтры всех напряжений, кроме канала+12 вольт.

Источник дежурного напряжения, в принципе, не нужен, но от него питается микросхема ШИМ, его надо оставить хотя бы частично. Заряжать аккумуляторы надо в режимах стабилизации напряжения или тока, поэтому придется добавить соответствующие цепи для установки необходимых уровней.

Блок питания стандарта AT содержит еще меньше избыточных цепей (в нем нет источника дежурного напряжения), но его найти сейчас не так просто.

Самостоятельное изготовление устройства

Самостоятельное изготовление зарядного устройства надо начать с поиска принципиальной схемы на имеющийся блок питания. В этом поможет интернет. Чем точнее будет совпадение реального устройства со схемой, тем лучше. Далее надо определить, какого типа ЗУ нужно (со стабилизацией напряжения или дополнительно со стабилизацией тока). После этого можно приступать к анализу работы схемы и планировать переделки.

Подготовка радиодеталей

Радиодеталей понадобится по минимуму:

  • два потенциометра для регулировки тока и напряжения (продаются в любом магазине или в интернете), а если режим стабилизации тока не планируется, хватит и одного;
  • несколько выводных (true hole) резисторов мощностью 0,25 Вт (возможно, найдутся среди удаляемых элементов);
  • две клеммы для присоединения проводов достаточного сечения (желательно, красного и черного цвета);
  • провода для соединений.

Читайте так же: Аппарат для сварки медных проводов в распределительной коробке

Еще понадобятся вольтметр и амперметр для индикации выходных параметров. Можно применить стрелочные, можно современные цифровые (но не стоит уповать на их высокую точность).

Как из старого блока питания компьютера сделать зарядное устройство

Простой зарядник для автомобильных аккумуляторов 12 вольт

Свинцовые автомобильные аккумуляторы заряжаются в режиме постоянного напряжения (ток при этом падает). Поэтому возникает мысль изготовить зарядное устройство для такой АКБ из компьютерного блока питания. Для исправной батареи емкостью 60 А*ч нормальный ток заряда составляет 3-6 ампера, для глубоко разряженной – до 10 А при стабильном напряжении около 14 вольт. Такой ток может обеспечить даже относительно маломощный БП от компьютера (от 250 Вт).

Как из старого блока питания компьютера сделать зарядное устройство

При всем разнообразии схем исполнения БП стандарта ATX, широко распространены блоки питания на микросхемах – формирователях ШИМ TL494 (или аналогах). Пример переделки в зарядное устройство есть смысл рассмотреть для блоков, построенных на этом электронном компоненте.

Как из старого блока питания компьютера сделать зарядное устройство

В первую очередь надо удалить все лишние жгуты с разъемами. оставив один-два желтых провода (+12 вольт) и один-два черных (0 вольт).

Следующим шагом следует отключить цепи сигнала Power_ON, по которым материнская плата управляет БП. Для этого надо перерезать дорожку, идущую к выводам 13-14-15 микросхемы. После этого схема будет запускаться при подаче сетевого напряжения 220 вольт. Другой вариант – припаять перемычку между контактной площадкой зеленого провода и общей шиной.

Если есть желание, можно полностью удалить часть схемы, обведенную голубой линией. Это немного повысит энергоэффективность зарядника за счет снижения расхода на питание участка схемы и несколько улучшит тепловой режим внутри корпуса БП. Также можно удалить элементы выпрямителей ненужных напряжений. При удалении можно ориентироваться на цвет проводов из таблицы.

Цвет провода Напряжение, В
Черный0 В (земля, общий провод)
Красный+5
Оранжевый+3,3
Желтый+12
Белый-5
Синий-12
Зеленый+5 Power_ON
Серый+5 PG
Фиолетовый+5 Stand by (дежурное напряжение)
Коричневый+3,3 Sense

Читайте так же: Виды созревания мяса

Второй этап переделки – создание возможности регулировки выходного напряжения. Для компьютера надо иметь на выходе 12 вольт, для зарядного устройства побольше – до 14,5 вольт минимум. А если регулировать выходной уровень вниз, можно будет заряжать и шестивольтовые аккумуляторы. Для этого надо удалить лишние резисторы, подключенные к выводу 1 микросхемы, и установить вместо них потенциометр на 100 кОм. После этого добавится возможность настраивать уровень выходного напряжения примерно от 6 до 16 вольт, чего хватит для большинства случаев, с которыми можно столкнуться на практике.

Самый «дорогостоящий» этап (с учетом того, что все предыдущие действия практически не требуют материальных затрат) – добавление амперметра и вольтметра. Удобно использовать цифровой блок измерения тока-напряжения.

Как из старого блока питания компьютера сделать зарядное устройство

Органы регулировки и измерения надо вывести на панель получившегося зарядника, и тут дизайн ограничен только собственной фантазией. Также надо найти место для размещения клемм для подключения заряжаемого аккумулятора.

Как из старого блока питания компьютера сделать зарядное устройство

Важно! Схемы контроля уровня заряда данное устройство не имеет. Перед началом зарядки надо выставить напряжение около 14 вольт и проконтролировать зарядный ток. Если он велик (у глубоко разряженной АКБ), надо несколько уменьшить напряжение до получения тока в 6-7 ампер. По мере зарядки ток упадет, напряжение можно вновь повысить до 14-14,5 вольт. При падении зарядного тока до примерно 0,1..0,15 А, аккумулятор полностью зарядится и процедуру надо прекратить.

Зарядное устройство с регулировкой тока

Некоторые типы аккумуляторов требуют зарядки стабильным током. Такой зарядник тоже можно сделать из блока питания компьютера. Надо лишь ввести дополнительные цепи регулировки и измерения тока. В первую очередь надо оторвать средний вывод импульсного трансформатора от земли и в разрыв включить измерительный шунт – сопротивление, замеряя напряжение на котором, можно вычислить ток. Шунт можно взять от стрелочного амперметра. Лучше найти сопротивление в виде спирали – для него проще выделить место при тесном монтаже. Можно попробовать в качестве шунта использовать печатный проводник между средним выводом и общей шиной, но тут успех зависит от топологии разводки платы.

Как из старого блока питания компьютера сделать зарядное устройство

Дальше надо очистить от посторонних элементов ножки 15 и 16 микросхемы, и 16 вывод соединить с общим проводом. Верхний по схеме вывод шунта (средний вывод трансформатора) подключается к ноге 15 через резистор около 270 Ом (окончательный номинал подбирается при наладке). Для регулировки к тому же выводу 15 подключается цепь из резистора 10 кОм и потенциометра (от 1..2 до 20 кОм, какой будет под рукой). В итоге получится зарядное устройство с регулировкой напряжения и максимального тока, которое можно во многих случаях применять и в качестве лабораторного источника питания.

Читайте так же: Как мультиметром проверить какой заряд у аккумулятора

Статья по теме: Переделка компьютерного блока питания в лабораторный с регулировкой напряжения

Тестирование переделки

До включения в сеть к зарядному устройству надо подключить нагрузку. На холостом ходу импульсный источник включать, а тем более тестировать, не рекомендуется. В качестве нагрузки удобно применять автомобильные лампы накаливания на напряжение 12 вольт и потребную мощность (для первоначальной проверки устройство можно нагрузить током 10..50% от номинала). Вместо лампочек можно применить магазин сопротивлений.

Дальше надо подготовить схему для включения источника в сеть. Для этого в разрыв одного сетевого провода надо включить лампу накаливания (подобно предохранителю). Если переделка БП прошла успешно, то при включении в сеть лампа гореть не будет или будет тускло светиться. Можно продолжать проверку дальше – лампа влияния не окажет. Если нить ярко светится, значит, в БП есть проблема, и ее надо найти и устранить. Лампа в этом случае ограничивает ток – автомат не выбьет.

Как из старого блока питания компьютера сделать зарядное устройство

Если первое включение прошло нормально, можно проверить пределы регулировки напряжения. Это можно сделать с помощью встроенного вольтметра, а еще лучше дополнительно проконтролировать напряжение мультиметром прямо на нагрузке. Если границы уровней регулирования не устраивают, можно подобрать сопротивление потенциометра до достижения нужного результата. Далее подключая больше или меньше лампочек к выходу в параллель, можно проверить границы регулировки тока. Их уточняют с помощью подбора резистора в цепи измерения (начальное значение – 270 Ом). Если все проходит штатно и результаты проверки устраивают пользователя, можно подключать аккумулятор и пробовать его заряжать.

В завершении для наглядности рекомендуем серию тематических видео.

Старому компьютерному БП – новую жизнь в аудио!

Поводом для этой статьи послужил возросший интерес к питанию усилителей от импульсных блоков питания. Но сложность и труднодоступность таких блоков еще пять лет назад была большим препятствием на пути радиолюбителя. Сейчас все значительно упростилось.

Не спешите выкидывать старый компьютер, а также предупредите об этом своих друзей и знакомых. Его блок питания может нам еще послужить.
Сейчас компьютеры перестали быть предметом роскоши, стали более доступны и их число растет ежедневно. Соответственно потенциальных клиентов для переделок становится все больше и больше.
Из моего личного опыта известно, что работоспособность любого компа напрямую зависит от качества питания. И будь в нем хоть 10 процессоров, терабайты ОЗУ и дисков – работать он будет как Р-II или хуже, если его БП не обеспечивает нужных напряжений и токов. И при любом ремонте первым делом заменяется БП!
Вот такие БП я и использую для своих экспериментов.
Я специально не акцентирую внимание на питании ламповых усилителей, так как данную схему можно применить где угодно, ведь она была разработана именно для питания транзисторов.
Ну а я питаю ей лампы, что поделаешь?

Конструкция, для которой задумывался этот БП витает у меня в голове, и пока еще не оформлена на бумаге и в железе, поэтому задачу себе ставлю немного расплывчато.
Нужно получить питание для анода +210В с током 0,3-0,5А, накал 6,3В с током 5-6А.
Запитать, к примеру, какой-нибудь не очень мощный РР.
На триодах.
Блок сделать максимально компактным.
Предусмотреть стабилизацию напряжения накала и защиту от перегрузки.

Итак, беру за основу БП от компьютера.
БП должен быть рабочим, чтоб потом не искать неисправность на вновь собранной схеме.

Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.

Да в общем-то любой, но есть два условия для выбора.
1. Схема будет на TL494, она же KA7500.
2. Максимально «емкий» силовой трансформатор.
Открывая крышку подобного БП, сразу возникает желание ее закрыть, увидев, как много всего там понапихано.
На самом деле половина этого всего точно не понадобится.
В описанном БП «сторонних» деталей всего 8 штук:
1. Два радиатора от монитора, так как родные крупноваты. (я же делаю максимально компактную железку!)
2. Два светодиода.
3. Три конденсатора фильтра по выходным напряжениям. (в имеющихся я не уверен)
4 . Диодный мост на UF5406 по анодному питанию.
Все остальное есть в разбираемом БП.

Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.

Это «вылизанная и проверенная» мной схема.
Основа ее – ШИМ контроллер на TL494 по типовой схеме включения.
Далее идет каскад на транзисторах Т3 Т4, для раскачки через согласующий трансформатор Tr2 выходного каскада на транзисторах Т1 Т2. Сам выходной каскад представляет из себя полумостовой преобразователь напряжения, нагруженный на силовой трансформатор Tr3. Частота задающего генератора определяется номиналами
R15 С16 и в данной схеме составляет примерно 44кГц.
Так как разбираю я АТХ БП, для запуска которого нужен отдельный источник дежурного напряжения, мне нужно полумост перевести в режим автозапуска, а ШИМ питать уже от полученного напряжения. Для этого ставлю резисторы R2 R6 в цепи база-коллектор T1-T2, а также схему «самопитания» на D11 D12 C13.
Резистор Р1 регулирует порог срабатывания токовой защиты, Р2 регулирует напряжение +6,3В, по которому идет стабилизация. Меняя номинал R22, можно «застабилизировать» и более высокое напряжение.
Теперь мне нужно разобраться с трансформаторами.
Силовой потребуется перемотать, об этом ниже, а согласующий остается без изменений.
Небольшое отступление.
В любом БП АТХ находится три трансформатора, не считая дросселей и фильтров.
Это силовой, согласующий и дежурка.
Обычно топология платы такова, что все три транса стоят в ряд и согласующий находится посередине.
Не перепутать!
И еще один нюанс.
В разных моделях БП стоят разные согласующие трансы.
И не столько разные они по числу витков, сколько по порядку расположения ног и расстоянию между ними.

Для исключения ошибок переворачиваю плату и внимательно «перерисовываю» порядок подключения ног к ключам по низкой и высокой стороне.

Все это учитываю при разводке платы.
Готовлю компоненты.

У меня оказалось два согласующих трансформатора с абсолютно одинаковой цоколевкой, но разных по высоте.
Есть ли различие по числу витков – не могу сказать, но в случае чего будет запасной вариант.
На компоновку ПП ушло больше всего времени.
Хотелось сделать компактно и красиво.

Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.

Пока сохнет канифольный лак на плате – займусь силовым трансом.
Для начала его разбираю и готовлю к перемотке.
Процесс разборки я уже описывал в одной из статей, поэтому расскажу в двух словах.
1. С сердечника транса снимаю скотч желтого цвета.
2. Очищаю место соединения половин сердечника от капель смолы, если они есть .
3. Транс варю в горячей воде 30-40 минут.
4. Достаю пинцетом, и аккуратно, через тряпку, покачивая, вынимаю половинки сердечника.
Следует помнить, что горячий феррит очень хрупкий, так что нежно, без ударов кувалды, его следует вынуть и также положить до полного остывания.
Если у вас окажется «фирменный» БП, то процесс разборки сильно усложнится, так как там применяется компаунд на основе эпоксидной смолы, ее «варка» не берет и транс нужно «отмачивать» в ацетоне несколько дней.
Получается примерно такая картина.

Размеры феррита: высота 41мм, длина 36мм, ширина 11мм, диаметр центрального керна тоже 11мм.
Это самый «толстый» из имеющихся у меня трансов от БП.
Говорят, есть больше, но мне не встречались.

Каркас очищен от обмоток.
Высота намотки 26мм.
Мотаю первую половину первички.
Это 20 витков проводом ПЭВ2-0,8мм.

Запоминаю направление намотки, это очень важно.
Обычно царапаю стрелку на верхней щечке каркаса.

Дальше изолирую лакотканью.
Изоляция обязательна, с сетью шутки плохи, помним об этом.

Далее мотаю обмотку II.
Она посложнее.
Сначала наматываю 4 витка в один провод. ПЭВ2-0,8, затем делаю «косу» из 3, 4 или 5 проводов, в зависимости от нужного тока, и мотаю этой «косой» 3 витка.
Затем конец 3-го витка вывожу вверх каркаса, как это было сделано в оригинальном трансе, и заворачиваю его обратно.
Это будет началом следующих трех витков.
Ну и напоследок доматываю еще 4 витка для завершения.
То есть намотка такая 4+3 – вывод вверх — 3+4.
Далее изолирую и готовлю провод для намотки обмотки III.

Раньше анодные я мотал проводом МГТФ, но по случаю приобрел провод МС.
Он более жесткий, что не совсем удобно для намотки, зато многожильный, посеребренный и в хорошей изоляции.
Можно намотать и ПЭВ, но желательно предусмотреть хорошую межслойную изоляцию.
Обычно я делаю межслойную из обычной изоленты.
Если нужно сохранить место под большее число витков – использую скотч.

Последний слой «неполный», так как мне надо было намотать всего 55 витков, а это два полных слоя и немного на третьем.

Изоляция лакотканью.

Вторая половина первички из 20 витков.

Готово.
Транс собираю и стягиваю половинки сердечника изолентой.
Полные данные транса
I. 20+20 витков ПЭВ2-0,8
II. 4+3+3+4
III. 55 витков проводом МС 0,08мм2

Вторичные обмотки можно рассчитать из соотношения 3,75 Вольт на виток для данной схемы.
Это примерный коэффициент и может слегка отличаться.

Трансформатор устанавливаю на плату, но капитально не припаиваю, может потребоваться корректировка числа витков анодной обмотки.

Теперь можно собирать блок в кучу.
Когда все впаяно и проверено, можно попробовать включить.

Первый пуск всегда произвожу с включенной в разрыв сетевого провода лампой на 150ватт.
Если где косяк, она мне об этом сразу сообщит.
В нагрузку тоже желательно что-то повесить, хотя в принципе схема может работать и без нагрузки, но тогда выходные напряжения будут сильно отличаться от расчетных – в меньшую сторону.
Признаком нормального старта будет одиночное моргание лампы (зарядка емкостей) и потом ее погасание.
Если лампа горит в полнакала или на полную, то есть проблемы в цепи полумоста.
Ну и грузить при этом блок на полную мощность не надо.

Убедившись, что блок запустился, и лампа, подключенная к цепи 6,3В горит, отключаю блок от сети, убираю лампу и включаю его уже напрямую.

Зеленый диод в центре говорит о наличии питания 494й, тот, что справа, о наличии напряжения 6,3В.
Ну нравится мне, когда все наглядно!
Теперь можно нагрузить блок.

В качестве нагрузки по 6,3В включена лампа 6С33С с параллельно включенными подогревателями (6А тока), в цепь +210В – лампа 220В 60Вт. (примерно 0,3А при 210В постоянки)
Выставляю 6,3В, порог токовой, чтоб уверенно стартовало на холодные нити накала и измеряю, что получилось.
По анодной немного просчитался, реально на выходе 201В, вместо 210 расчетных.
Ну и ладно, меньше на дросселе «осядет».
Если «разбег» больше, то обычно снимаю силовой транс и доматываю или отматываю анодную до нужного результата.
Поэтому до окончательного «обмера» не впаиваю и не пропитываю транс.
Ну и осциллограммы в точках 1 и 2, указанных на схеме.
Точка1.

Предел измерения 1В/дел

Здесь предел 5В/дел.
Все в порядке, отпаиваю транс и пропитываю его лаком НЦ.
После полного высыхания можно окончательно собирать блок и гонять его нещадно.

А теперь нюансы и тонкости.
Данный блок можно включать и выключать дистанционно, достаточно предусмотреть блок дежурного питания и добавить схему включения.
При этом резисторы «автозапуска» из полумоста нужно удалить.

Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.

В заключении пару слов про дроссель L1 из практики применения данных БП.
Этот дроссель нужен для сглаживания «иголок», которые образуются при включении-выключении диодов Шоттки .
Чем больше ток, проходящий через диоды, тем больший размах этих игл.
И все они поглощаются этим дросселем, вызывая его нагрев, но и одновременно уже не проходя в саму цепь накала.
Это благоприятно сказывается и на режиме работы электролитов по переменному току.
Если этот дроссель поставить с малой индуктивностью или вообще убрать, начнется разогрев самих диодов и емкостей, а с увеличением индуктивности начинает греться сам дроссель. Поэтому в процессе работы может потребоваться корректировка параметров этого дросселя до «золотой середины», и пренебрегать им не стоит.
При питании транзисторных схем режим его работы будет конечно намного легче…

При всех работах по наладке, измерениях, испытаниях не забываем полностью обесточивать конструкцию.
Так, на всякий случай.
Платы и схемы здесь
ps.rar 79.29 Kb ⇣ 2217

Наш файловый сервис предназначен для полноправных участников сообщества «Datagor Electronics».

Для получения файла зарегистрируйтесь и войдите на сайт с паролем.

Есть вариант с большими радиаторами — не проверен.

С уважением, Алексей.

Как сделать из блока питания от компьютера источник постоянного напряжения

Источник постоянного напряжения из блока питания

Несколько недель назад мне для некого опыта потребовался источник постоянного напряжения 7V и силой тока в 5A. Тут-же отправился на поиски нужного БП в подсобку, но такого там не нашлось. Спустя пару минут я вспомнил о том, что под руки в подсобке попадался блок питания компьютера, а ведь это идеальный вариант!
Пораскинув мозгами собрал в кучу идеи и уже через 10 минут процесс начался.

Для изготовления лабораторного источника постоянного напряжения потребуется:
— блок питания от компьютера
— клеммная колодка
— светодиод
— резистор ~150 Ом
— тумблер
— термоусадка
— стяжки

Блок питания, возможно, найдётся где-то не нужный. В случае целевого приобретения — от $10. Дешевле я не видел. Остальные пункты этого списка копеечные и не дефицитные.

Из инструментов понадобится:
— клеевой пистолет a.k.a. горячий клей (для монтажа светодиода)
— паяльник и сопутствующие материалы (олово, флюс…)
— дрель
— сверло диаметром 5мм
— отвертки
— бокорезы (кусачки)

Изготовление

Итак, первое, что я сделал — проверил работоспособность этого БП. Устройство оказалось исправным. Сразу можно отрезать штекера, оставив 10-15 см на стороне штекера, т.к. он вам может пригодиться. Стоит заметить, что нужно рассчитать длину провода внутри БП так, чтобы его хватило до клемм без натяжки, но и чтобы он не занимал всё свободное пространство внутри БП.


Теперь необходимо разделить все провода. Для их идентификации можно взглянуть на плату, а точнее на площадки, к которым они идут. Площадки должны быть подписаны. Вообще есть общепринятая схема цветовой маркировки, но производитель вашего БП, возможно, окрасил провода иначе. Чтобы избежать «непоняток» лучше самостоятельно идентифицировать провода.


Вот моя «проводная гамма». Она, если я не ошибаюсь, и есть стандартной.
С жёлтого по синий, думаю, ясно. Что означают два нижних цвета?
PG (сокр. от «power good») — провод, который мы используем для установки светодиода-индикатора. Напряжение — 5В.
ON — провод, который необходимо замкнуть с GND для включения блока питания.

В блоке питания есть провода, которые я здесь не описывал. Например, фиолетовый +5VSB. Этот провод мы использовать не будем, т.к. граница силы тока для него — 1А.

Пока провода нам не мешают, нужно просверлить отверстие для светодиода и сделать наклейку с необходимой информацией. Саму информацию можно найти на заводской наклейке, которая находится на одной из сторон БП. При сверлении нужно позаботиться о том, чтобы металлическая стружка не попала вовнутрь устройства, т.к. это может привести к крайне негативным последствиям.



На переднюю панель БП я решил установить клеммную колодку. Дома нашлась колодка на 6 клемм, которая меня устроила.


Мне повезло, т.к. прорези в БП и отверстия для монтажа колодки совпали, да еще и диаметр подошел. Иначе, необходимо либо рассверливать прорези БП, либо сверлить новые отверстия в БП.

Колодка установлена, теперь можно выводить провода, снимать изоляцию, скручивать и лудить. Я выводил по 3-4 провода каждого цвета, кроме белого (-5V) и синего (-12V), т.к. их в БП по одному.


Первый залужен — вывел следующий.


Все провода залужены. Можно зажимать в клемме.

Я взял обычный зелёный индикационный светодиод обычный красный индикационный светодиод (он, как выяснилось, несколько ярче). На анод (длинная ножка, менее массивная часть в головке светодиода) припаиваем серый провод (PG), на который предварительно насаживаем термоусадку. На катод (короткая ножка, более массивная часть в головке светодиода) припаиваем сначала резистор на 120-150 Ом, а к второму выводу резистора припаиваем черный провод (GND), на который тоже не забываем предварительно надеть термоусадку. Когда всё припаяно, надвигаем термоусадку на выводы светодиода и нагреваем ее.


Получается вот такая вещь. Правда, я немного перегрел термоусадку, но это не страшно.

Теперь устанавливаю светодиод в отверстие, которое я просверлил еще в самом начале.


Заливаю горячим клеем. Если его нет, то можно заменить супер-клеем.


Выключатель блока питания


Выключатель я решил установить на место, где раньше у блока питания выходили провода наружу.

Измерял диаметр отверстия и побежал искать подходящий тумблер.


Немного покопался, и нашел идеальный выключатель. За счёт разницы в 0,22мм он отлично встал на место. Теперь к тумблеру осталось припаять ON и GND, после чего установить в корпус.


Основная работа сделана. Осталось навести марафет.



Хвосты проводов, которые не использованы нужно изолировать. Я это сделал термоусадкой. Провода одного цвета лучше изолировать вместе.

Все шнурки аккуратно размещаем внутри.

Источник постоянного напряжения из блока питания

Прикручиваем крышку, включаем, бинго!

Этим блоком питания можно получить много разных напряжений, пользуясь разностью потенциалов. Учтите, что такой приём не прокатит для некоторых устройств.
Вот тот спектр напряжений, которые можно получить.
В скобках первым идёт положительный, вторым — отрицательный.
24.0V — (12V и -12V)
17.0V — (12V и -5V)
15.3V — (3.3V и -12V)
12.0V — (12V и 0V)
10.0V — (5V и -5V)
8.7V — (12V и 3.3V)
8.3V — (3.3V и -5V)
7.0V — (12V и 5V)
5.0V — (5V и 0V)
3.3V — (3.3V и 0V)
1.7V — (5V и 3.3V)
-1.7V — (3.3V и 5V)
-3.3V — (0V и 3.3V)
-5.0V — (0V и 5V)
-7.0V — (5V и 12V)
-8.7V — (3.3V и 12V)
-8.3V — (-5V и 3.3V)
-10.0V — (-5V и 5V)
-12.0V — (0V и 12V)
-15.3V — (-12V и 3.3V)
-17.0V — (-12V и 5V)
-24.0V — (-12V и 12V)


Вот так мы получили источник постоянного напряжения с защитой от КЗ и прочими плюшками.

Рационализаторские идеи:
— использовать самозажимные колодки, как предложили тут, либо использовать клеммы с изолированными барашками, чтобы не хватать в руки отвёртку лишний раз.

Переделка компьютерного блока питания в разные устройства

Компьютер служит нам годами, становится настоящим другом семьи, и когда он устаревает или безнадёжно ломается, бывает так жалко нести его на свалку. Но существуют детали, которые могут ещё долго прослужить в быту. Это и

Переделка компьютерного блока питания

многочисленные кулеры, и радиатор процессора, и даже сам корпус. Но самое ценное — это БП. Компьютерный блок питания, благодаря пристойной мощности при малых габаритах, является идеальным объектом всяческих модернизаций. Его трансформация — не такая уж сложная задача.

Переделка компьютерного блока питания в обычный источник напряжения

Нужно определиться какого типа блок питания вашего компьютера, АТ или АТХ. Как правило, это указывается на корпусе. Импульсные БП работают только под нагрузкой. Но устройство блока питания типа АТХ позволяет замыканием зелёного и чёрного проводов искусственно её имитировать. Итак, подключив нагрузку (для АТ) или замкнув необходимые выводы (для АТХ), можно запустить вентилятор. На выходе появляется 5 и 12 Вольт. Максимальный выходной ток зависит от мощности БП. При 200 Вт, на пятивольтовом выходе, ток может достигать порядка 20А, на 12В — около 8А. Так без лишних затрат можно пользоваться хорошим источником питания с неплохими выходными характеристиками.

устройство блока питания

Переделка компьютерного блока питания в регулируемый источник напряжения

Иметь такой БП дома или на работе довольно удобно. Изменить стандартный блок несложно. Нужно заменить несколько сопротивлений и выпаять дроссель. При этом величину напряжения можно регулировать от 0 до 20 Вольт. Естественно, токи останутся в первоначальных пропорциях. Если же вас устраивает максимальное напряжение в 12В, достаточно на его выходе установить тиристорный регулятор напряжения. Схема регулятора очень проста. При этом он поможет избежать вмешательства во внутреннюю часть компьютерного блока.

Переделка компьютерного блока питания в зарядное устройство для автомобиля

Принцип мало чем отличается от регулируемого источника питания. Только желательно поменять диоды Шоттки на более мощные. Зарядное устройство из БП компьютера имеет ряд преимуществ и недостатков. К плюсам в первую очередь относят малые габариты и небольшой вес. Трансформаторное ЗУ намного тяжелее и неудобней в эксплуатации. Недостатки тоже существенны: критичность к коротким замыканиям и переполюсовке.

зарядное устройство из бп компьютера

Конечно, эта критичность наблюдается и в трансформаторных устройствах, но при выходе из строя импульсного блока переменный ток с напряжением 220В стремится к аккумулятору. Страшно представить последствия этого для всех приборов и находящихся рядом людей. Применение в блоках питания защит решает эту проблему.

Перед использованием такого зарядного устройства, серьёзно отнеситесь к изготовлению схемы защиты. Тем более что существует большое количество их разновидностей.

Итак, не спешите выбрасывать запчасти от старого девайса. Переделка компьютерного блока питания подарит ему вторую жизнь. При работе с БП помните, что его плата постоянно находится под напряжением 220В, а это представляет смертельную угрозу. Соблюдайте правила личной безопасности при работе с электрическим током.

Оцените статью
TutShema
Добавить комментарий
