Bn44 00696a уменьшить ток подсветки

Ремонт LED телевизора Samsung UE40EH5007K с неисправностью не включается. При включении индикатор дежурного режима не светиться, не подаёт никаких признаков работы. После вскрытия задней крышки на блоке питания BN44-00496A визуально обнаружен вздутый электролитический конденсатор C852, номиналом 47 мкФ 200 В. Конденсатор заменил, проверил все оставшиеся в блоке питания, неисправных не нашел. При отключении майна от блока питания подсветка есть. Напряжение 5 В на материнскую плату приходит. Блок питания рабочий, а дефект теперь нужно искать в материнской плате.

Из-за неисправного конденсатора C852 напряжение дежурного режима 5.3 В повышается и выводит из строя стабилизатор на 3.3 В IC202 S-1206833 и контроллер IC1201 WT61P805. Выход из строя этих компонентов является типовой неисправностью в телевизорах с материнской платой BN41-01795A. Напряжение 3,3 В со стабилизатора IC202 поступает на микросхемы IC302, IC1201, IC1203. Проверяю наличие короткого замыкания в точках: первый вывод контроллера IC1201 и третий вывод стабилизатора IC202. Сопротивление в этих точках составило 2 Ом, как и ожидалось, неисправными оказались IC202 и IC1201. Проверить какая именно микросхема неисправна и греется можно подав с лабораторного блока питания 3 вольта на выход стабилизатора, предварительно его выпаяв. Заменил преобразователь IC202 и новую, прошитую IC1201 WT61P805. Маркировка сгоревшего стабилизатора 1G1T, установил с маркировкой 662K.

Чтобы не перегревать плату и расположенные рядом детали, микросхему WT61P805 демонтирую по общеизвестной технологии, с помощью низкотемпературного сплава Розе. Смачиваю флюсом все выводы микросхемы. Паяльником на все 4 ряда ножек микросхемы по очереди наношу немного сплава розе. Перемещая жало паяльника по ножкам как бы перемешиваю легкоплавкий сплав Розе с родным припоем. Сплав Розе частично замещает более высокотемпературный припой и благодаря этому температура его плавления уменьшается.

После этого легко, быстро и безопасно для платы выпаиваю микросхему. Делаю это с помощью паяльного фена с установленной температурой 250 градусов.

После того, как микросхема выпаяна с помощью медной оплётки удаляю остатки припоя сплава Розе с дорожек. На место, откуда нужно убрать припой наношу флюс. Медную оплётку прикладываю к месту, с которого нужно удалить припой и прижимаю ее разогретым жалом паяльника. Через время около 1 — 2 секунд припой расплавляется и впитывается в оплётку. Вдоль дорожек сдвигаю и сразу убираю жало паяльника вместе с оплеткой впитавшей припой. Печатные дорожки и место вокруг них остаются чистыми от припоя. Заполненный застывшим припоем край оплетки удаляю и использую новый. Если микросхема в процессе работы не нагревается, то припой можно и не удалять. Но тогда припаивать новую микросхему будет значительно труднее. Если же компонент сильно греется, то нужно обязательно удалить все остатки низкотемпературного припоя, иначе во время работы пайка может разрушиться.

Samsung UE32J5100AK подсветка. PSU: BN44-00697A уменьшить ток.

Отмываю посадочное место для установки микросхемы. Устанавливаю микросхему согласно цоколевки. Прижимаю микросхему к плате при помощи приспособления описанного на этой странице — https://rret.ru/приспособление-для-пайки-smd. Выравниваю все четыре стороны микросхемы так, чтобы ее выводы точно совпадали с контактными площадками на плате.

Запаиваю микросхему припоем ПОС-61 при помощи паяльника и флюса RMA-223. Концом жала захватываю сразу несколько выводов микросхемы примерно у середины. Немного прижимаю и провожу жалом вдоль выводов до их края. Проверяю качество пайки и при необходимости, не пропаянные выводы, пропаиваю повторно.

После замены компонентов C852, IC202 и IC1201 телевизор заработал как положено.

В телевизорах с блоком питания BN44-00496A драйвер подсветки реализован на микросхеме SLC2012M. Уменьшаю ток подсветки, пропорционально увеличивая номинал резистора датчика тока R9120 3,6 Ом. Вместо него установил резистор 3,9 Ом. С резистором 4,7 Ом ток сильно уменьшается, изображение тусклое.

В телевизоре Samsung UE40EH5007K установлены:
Панель: CY-DE400BGSV1L
Материнская плата: BN41-01795A
Блок питания: BN44-00496A
T-Con: BN41-01797A

Как уменьшить ток подсветки Bn44 00696a

v1.mostop.ru

В наше время многие домохозяйки сталкиваются с проблемой износа телевизоров и их подсветок. Один из основных элементов, который часто нужно заменять, — это ток подсветки Bn44 00696a. Он отвечает за яркость экрана и его работоспособность. В данной статье мы рассмотрим основные причины износа тока подсветки и предоставим подробное руководство по его уменьшению.

Во-первых, следует отметить, что использование телевизора в режиме высокой яркости и насыщенных цветов может привести к быстрому износу тока подсветки Bn44 00696a. Поэтому рекомендуется регулярно проверять настройки яркости и насыщенности цветов и уменьшать их до оптимальных значений. Это позволит сократить нагрузку на ток подсветки и увеличить его срок службы.

Во-вторых, важно следить за температурой работы телевизора. Перегрев тока подсветки Bn44 00696a может быть причиной его быстрого износа. Для предотвращения этого рекомендуется обеспечивать хорошую вентиляцию телевизора, не блокировать вентиляционные отверстия и регулярно удалять пыль с поверхности устройства.

В заключение, уменьшение тока подсветки Bn44 00696a — важная задача для поддержания работоспособности телевизора на долгое время. Следуя приведенным в статье рекомендациям, вы сможете снизить нагрузку на этот элемент и увеличить его срок службы. Берегите свой телевизор, следите за настройками яркости и температурой работы, и он порадует вас долгое время своим ярким и качественным изображением!

Ремонт LED телевизора Samsung UE40EH5007K

Ремонт LED телевизора Samsung UE40EH5007K с неисправностью не включается. При включении индикатор дежурного режима не светиться, не подаёт никаких признаков работы. После вскрытия задней крышки на блоке питания BN44-00496A визуально обнаружен вздутый электролитический конденсатор C852, номиналом 47 мкФ 200 В. Конденсатор заменил, проверил все оставшиеся в блоке питания, неисправных не нашел. При отключении майна от блока питания подсветка есть. Напряжение 5 В на материнскую плату приходит. Блок питания рабочий, а дефект теперь нужно искать в материнской плате.

Из-за неисправного конденсатора C852 напряжение дежурного режима 5.3 В повышается и выводит из строя стабилизатор на 3.3 В IC202 S-1206833 и контроллер IC1201 WT61P805. Выход из строя этих компонентов является типовой неисправностью в телевизорах с материнской платой BN41-01795A. Напряжение 3,3 В со стабилизатора IC202 поступает на микросхемы IC302, IC1201, IC1203. Проверяю наличие короткого замыкания в точках: первый вывод контроллера IC1201 и третий вывод стабилизатора IC202. Сопротивление в этих точках составило 2 Ом, как и ожидалось, неисправными оказались IC202 и IC1201. Проверить какая именно микросхема неисправна и греется можно подав с лабораторного блока питания 3 вольта на выход стабилизатора, предварительно его выпаяв. Заменил преобразователь IC202 и новую, прошитую IC1201 WT61P805. Маркировка сгоревшего стабилизатора 1G1T, установил с маркировкой 662K.

Чтобы не перегревать плату и расположенные рядом детали, микросхему WT61P805 демонтирую по общеизвестной технологии, с помощью низкотемпературного сплава Розе. Смачиваю флюсом все выводы микросхемы. Паяльником на все 4 ряда ножек микросхемы по очереди наношу немного сплава розе. Перемещая жало паяльника по ножкам как бы перемешиваю легкоплавкий сплав Розе с родным припоем. Сплав Розе частично замещает более высокотемпературный припой и благодаря этому температура его плавления уменьшается.

После этого легко, быстро и безопасно для платы выпаиваю микросхему. Делаю это с помощью паяльного фена с установленной температурой 250 градусов.

После того, как микросхема выпаяна с помощью медной оплётки удаляю остатки припоя сплава Розе с дорожек. На место, откуда нужно убрать припой наношу флюс. Медную оплётку прикладываю к месту, с которого нужно удалить припой и прижимаю ее разогретым жалом паяльника. Через время около 1 — 2 секунд припой расплавляется и впитывается в оплётку. Вдоль дорожек сдвигаю и сразу убираю жало паяльника вместе с оплеткой впитавшей припой. Печатные дорожки и место вокруг них остаются чистыми от припоя. Заполненный застывшим припоем край оплетки удаляю и использую новый. Если микросхема в процессе работы не нагревается, то припой можно и не удалять. Но тогда припаивать новую микросхему будет значительно труднее. Если же компонент сильно греется, то нужно обязательно удалить все остатки низкотемпературного припоя, иначе во время работы пайка может разрушиться.

Отмываю посадочное место для установки микросхемы. Устанавливаю микросхему согласно цоколевки. Прижимаю микросхему к плате при помощи приспособления описанного на этой странице — https://rret.ru/приспособление-для-пайки-smd. Выравниваю все четыре стороны микросхемы так, чтобы ее выводы точно совпадали с контактными площадками на плате.

Запаиваю микросхему припоем ПОС-61 при помощи паяльника и флюса RMA-223. Концом жала захватываю сразу несколько выводов микросхемы примерно у середины. Немного прижимаю и провожу жалом вдоль выводов до их края. Проверяю качество пайки и при необходимости, не пропаянные выводы, пропаиваю повторно.

После замены компонентов C852, IC202 и IC1201 телевизор заработал как положено.

В телевизорах с блоком питания BN44-00496A драйвер подсветки реализован на микросхеме SLC2012M. Уменьшаю ток подсветки, пропорционально увеличивая номинал резистора датчика тока R9120 3,6 Ом. Вместо него установил резистор 3,9 Ом. С резистором 4,7 Ом ток сильно уменьшается, изображение тусклое.

В телевизоре Samsung UE40EH5007K установлены:
Панель: CY-DE400BGSV1L
Материнская плата: BN41-01795A
Блок питания: BN44-00496A
T-Con: BN41-01797A

Устранение типовой неисправности ЖК телевизоров Samsung серий UE32F5xxx и UE32F6xxx

Типовой неисправностью ЖК телевизоров Samsung серий, указанных в названии статьи является от сутствие подсветки ЖК панели. Проявляется она следующим образом: телевизор включается, есть звук, каналы переключаются (можно понять по смене звукового сопровождения), но изображение отсутствует. Если внимательно присмотреться под углом к экрану, то изображение едва просматривается. В указанных моделях ТВ используется светодиодная (LED) задняя подсветка: на металлическом экране ЖК матрицы размещены пять планок (LED-линеек) типа LED LUMENS D2GE-320SC0-R3 (аналог — D2GE-320SC0-R0)по девять белых светодиодов (WLED) в каждой (см. рис. 1). В каждой линейке светодиоды соединены последовательно, а вот как они соединены между собой (последовательно, параллельно или в группы последовательных цепочек), зависит от типа блока питания, установленного в конкретную модель ТВ (см. описание ниже).

Узел задней LED-подсветки ЖК панелей Samsung

Рис. 1. Узел задней LED-подсветки ЖК панелей Samsung

Для того чтобы определить дефектную LED-линейку, потребуется блок питания постоянного тока с выходным напряжением 27. 30 В и током нагрузки до 1 А. Аккуратно снимают планку с основания, отключив ее от соединителя (на рис. 1 — с правой стороны). Затем подключают к контактам планки блок питания и, если она не светится, дефектный (в обрыве) светодиод — на ней, и его надо определить. На планке есть контактные площадки, расположенные рядом со светодиодами с обеих сторон. Для контроля светодиодов потребуется 3-вольтовый источник, например, две последовательно соединенные батарейки размера АА. Поочередно подключают к контактным площадкам каждого LED 3-вольтовый источник, и, если он светится, значит, исправен, в противном случае неисправен.

Для контроля светодиодов можно воспользоваться и мультиметром в режиме прозвонки LED, но ввиду того, что вытекающий ток мультиметра недостаточен для их зажигания, первый способ контроля (с источником питания) проще и надежнее — виден реально светящийся LED.

После того как дефектный светодиод определен, аккуратно, с помощью скальпеля, отделяют светорассеивающую линзу от планки, выпаивают светодиод и заменяют его новым или снятым с аналогичной нерабочей LED-линейки. Фиксируют линзу над светодиодом клеем, монтируют планку на основание и проверяют узел задней подсветки в сборе.

Если светодиода для замены нет, как вариант, его можно заменить цепочкой из пяти кремниевых диодов в SMD-корпусах (для компактности) с током Iо=50. 100 мА и напряжением VDC=20. 100 В (например, типа SS12-SS18). Такая замена исходит из расчета: падение напряжения на LED равно 3,5 В, а на кремниевом диоде — 0,7 В. Конечно, такая замена несколько ухудшит качество подсветки, но в динамических сценах это практически не будет заметно.

Хотя LED-линейка восстановлена и телевизор будет работать, через некоторое время дефект может повториться — это говорит о том, что устранены последствия дефекта, а не его причина. А причина заключается в том, что блок питания, от которого питаются LED-линейки, отрегулирован неправильно — установлен слишком большой ток LED-линеек, светодиоды работают в предельном режиме и велика вероятность того, что через некоторое время один из них снова перегорит. Рассмотрим, как доработать (отрегулировать) блоки питания ТВ, чтобы дефект не повторился.

В телевизоры серии UE32F5xxx устанавливаются блоки питания типа BN44-00605A/00615A (в частности, в модели ТВ UE32F5020AK/UE32F5000AK), а в телевизоры серии UE32F6xxx — BN44-00620A/D.

Доработка блоков питания BN44-00605A/00615A

Эти блоки питания (см. внешний вид платы блока питания BN44-00605A на рис. 2) имеют один канал для питания LED-линеек с выходным напряжения около 150 В, причем в этом случае все пять LED-линеек задней подсветки между собой соединяются последовательно и подключаются между выходом источника 150 В и «землей». При таком включении даже при обрыве одного из светодиодов в любой линейке цепь питания размыкается и подсветка ЖК панели полностью выключается. Источник питания LED-линеек без нагрузки не выключается, но его выходное напряжение возрастает до 185 В, его можно измерить на конденсаторе С9102 (1 — на рис. 2). Если напряжение действительно завышено, значит одна из LED-линеек неисправна и ее можно отремонтировать по вышеприведенной методике. Конечно, если в наличии имеется новая линейка или ее полный аналог (см. выше), то лучше установить ее. Плату блока питания демонтируют с несущего основания и выполняют на ней следующие доработки:

1. На обратной стороне платы (см. рис. 3) параллельно SMD-резистору R9509 устанавливают (впаивают) SMD-резистор номиналом 18 кОм±1% (0,1 Вт, TP, 1608).

2. Удаляют силикон с потенциометра VR9530 (2 на рис. 2), устанавливают плату на место, подключают к ней сетевой кабель, а кабель между ней и главной платы не подключают, и затем включают питание.

3. Контролируя мультиметром напряжение на резисторе R9110 (3) (на нем должно быть 1,160. 1,175 В), потенциометром VR9530 устанавливают значение 1,044 В±2% (1,023. 1,065 В).

4. Выключают питание, фиксируют положение VR9530 силиконом и повторно контролируют напряжение на резисторе R9110. На этом доработку блока питания BN44-00605A можно считать законченной. После этого соединяют кабелем главную плату и плату блока питания.

Внешний вид платы блока питания BN44-00605A

Рис. 2. Внешний вид платы блока питания BN44-00605A

Расположение SMD-резистора R9509 на плате BN44-00605A

Рис. 3. Расположение SMD-резистора R9509 на плате BN44-00605A

Плата BN44-00615A несколько отличается от BN44-00605A — имеются небольшие схемотехнические отличия, другие позиционные обозначения элементов и другое расположение элементов на плате (см. рис. 4).

Внешний вид платы блока питания BN44-00615A

Рис. 4. Внешний вид платы блока питания BN44-00615A

Выходное напряжение канала 150 В на этой плате контролируют на конденсаторе 1 (рис. 4). Доработка этого блока заключается в следующем:

1. Как и в предыдущем случае, демонтируют плату с основания, на обратной стороне платы выпаивают SMD-резистор R9819, а вместо него монтируют резистор номиналом 4,3 кОм±1% (0,1 Вт, TP, 1608).

2. Устанавливают плату на место, подключают к ней сетевой кабель, а кабель между ней и главной платой не подключают, и затем включают питание.

3. Мультиметром контролируют напряжение на резисторе R9816 (2 на рис. 4) — оно должно быть равно 0,783 В±2% (0,767. 0,798 В). После этого доработку можно считать законченной, необходимо соединить платы блока питания и главную кабелем.

Доработка блоков питания BN44-00620A/D

В отличие от ранее рассмотренных, эти блоки питания имеют четыре канала питания LED-линеек: три с выходным напряжением 30 В и один — с напряжением 60 В. Поэтому к этим блока питания LED-линейки подключаются следующим образом: по одной линейке (из трех верхних в модуле задней подсветки) к каждому 30-вольтовому каналу, а две нижних линейки между собой соединены последовательно и подключены к каналу 60 В.

В телевизорах с такими блоками питания в результате обрыва в одной из LED-линеек подсветка может пропадать частично (часть экрана будет затемнена), так как линейки питаются от раздельных источников. Выходные напряжения 30-вольтовых каналов можно контролировать на конденсаторах 1-3 (рис. 6), а 60-вольтового — на конденсаторе 4. Дефектную LED-линейку легко определить по завышенному напряжению питания канала, от которого она питается. Так, напряжение каналов 30 В возрастет до 59. 60 В, а канала 60 В — до 100 В. После ремонта LED-линейки необходимо доработать блок питания, чтобы дефект не повторился.

1. Отключают кабель, соединяющий главную плату и плату блока питания.

2. Очищают от силикона потенциометр VR9630 (5 на рис. 6).

3. Подключают блок питания к сети и, контролируя напряжение на резисторе R9201 (6) (оно должно быть равно 0,46.0,48 В), потенциометром VR9630 устанавливают значение 0,426. 0,444 В (0,435 В±2%).

4. Выключают питание, фиксируют положение VR9630 силиконом и повторно контролируют напряжение на резисторе R9201. На этом доработку блоков питания BN44-00620A/D можно считать законченной. После этого соединяют кабелем главную плату и плату блока питания.

Расположение SMD-резистора R9819 на плате BN44-00615A

Рис. 5. Расположение SMD-резистора R9819 на плате BN44-00615A

Внешний вид платы блоков питания BN44-00620A/D

Рис. 6. Внешний вид платы блоков питания BN44-00620A/D

Мнения читателей

Нет комментариев к данному материалу.

Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:

Решено Samsung UE32EH4000 — Двоится изображение

Matrix: LTJ320AP03-L Main: BN41-01795 T-Con: LSJ320AP04-E03

Двоится вертикально изображение, кроме того, с периодичностью в несколько секунд моргает.

Повыпаивал/повпаивал резисторы R11-R18 на T-Cone, не помогло.

На форумах наткнулся на видео, где какой-то иностранец подбирает опытным путём вместо R48 нужное сопротивление, и проблема решается.

Подобрал, двоение исчезло, но теперь через несколько минут после включения вертикально на среднюю треть экрана появляются белые полосы.

Знаю, что режут сигналы CKV, CKVB и т.д., но нигде не смог найти по этому тикону схемы, соответственно не знаю что и где резать.

Samsung ue32eh5007k нет подсветки - пк знаток Не включается телевизор самсунг – 6 основных причин Samsung ue32eh4000w ремонт матрицы Samsung ue32eh4000w подсветка ремонт Не включается телевизор самсунг – 6 основных причин Неисправности телевизоров samsung и их ремонт Принципиальная схема телевизора samsung - tokzamer.ru Радиосхемы. - схемы телевизоров lcd samsung Samsung телевизоры инструкция по ремонту и схемы страница 1 Samsung ue32f5300 нет изображения | тут схемы

Ремонт подсветки телевизора Samsung UE32F4000AW UE32F4000 (нет изображения). Доработка блока питания BN44-00604B L32S0_DDY (ограничение тока подсветки). Состав телевизора.

Вступление

В очередной раз мы приветствуем глубоко уважаемых посетителей нашего интернет ресурса. Мы стараемся с периодической регулярностью наполнять наш ресурс свежими материалами посвященными ремонтам телевизоров. Многие наши статьи пользуются популярностью в сети, что подтверждает статистика посещаемости нашего ресурса. В этой, уже очередной статье, мы поговорим про ремонт подсветки телевизора и доработку блока питания (как делать ограничение тока подсветки).

Мы всегда рады проконсультировать вас по телефонам: +375 29 604 1000 +375 33 604 1000

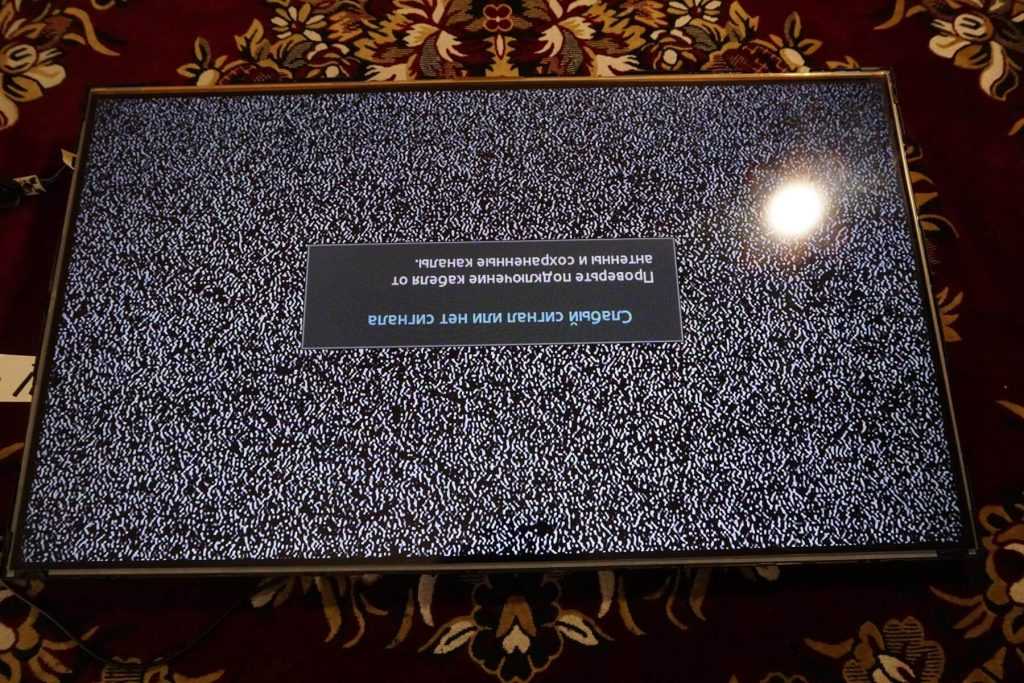

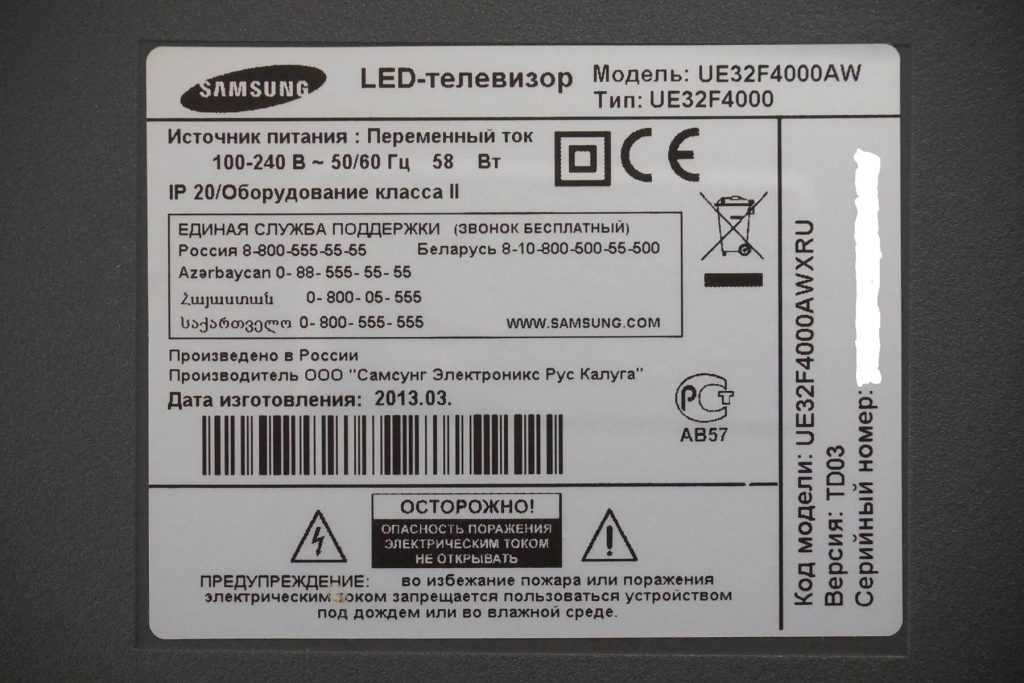

Герой нашего повествования – телевизор Samsung UE32F4000AW. Со слов владельцев – во время просмотра телепередач внезапно заморгал телевизор. По истечению пяти минут пропало полностью изображение. Обеспокоенные хозяева пробовали нажимать клавиши на пульте, регулировать звук, отключать телевизор от розетки. К сожалению эти мероприятия не увенчались успехом. Пришлось обратиться к интернету в поиске квалифицированной технической помощи. Выбор собственников сломанного ТВ остановился на сайте нашей компании. Их привлекли заявленные нами условия и положительные отзывы наших клиентов. Нами был оперативно принят заказ и мастер выехал на дом к заказчику. Дело оказалось в подсветки и мы забрали телевизор в нашу мастерскую. Осталось разобрать телевизор и произвести необходимый ремонт.

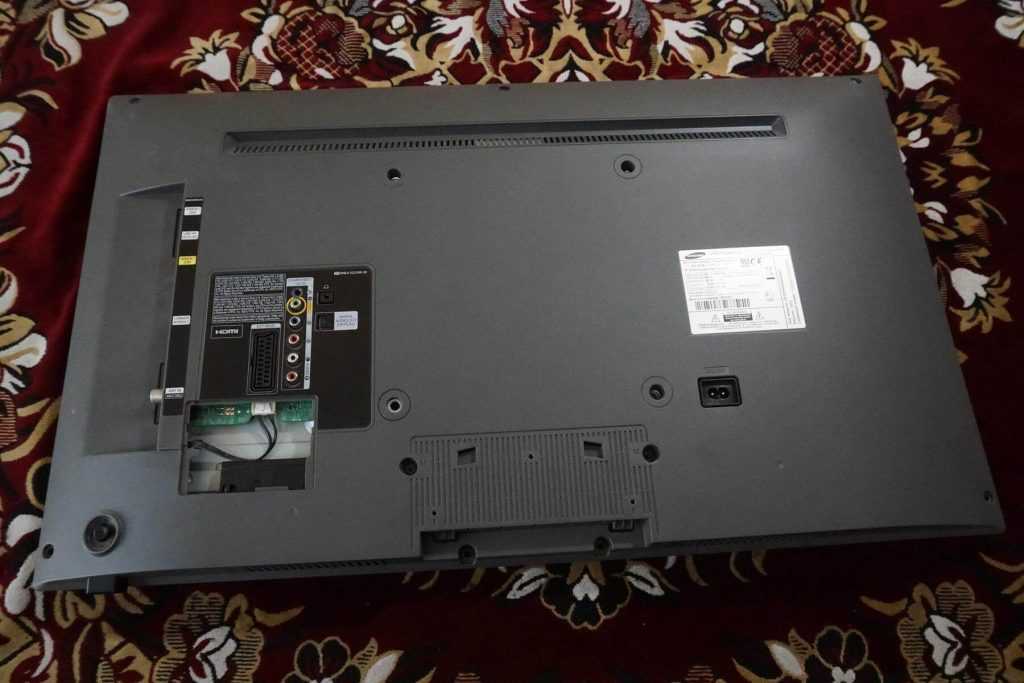

Разбираем телевизор Samsung UE32F4000AW UE32F4000 (состав телевизора).

Аккуратно кладем телевизор экраном в низ на заранее подготовленный стол. Не забываем убрать со стала все предметы и поискать забытые болтики.

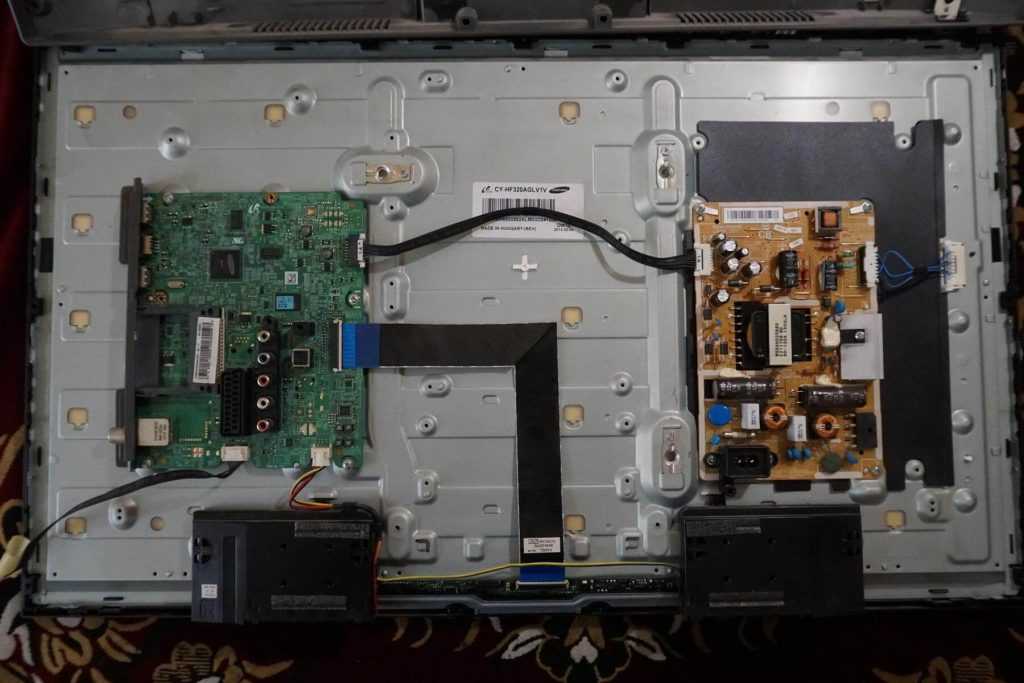

Вот как выглядит телевизор со снятой крышкой.

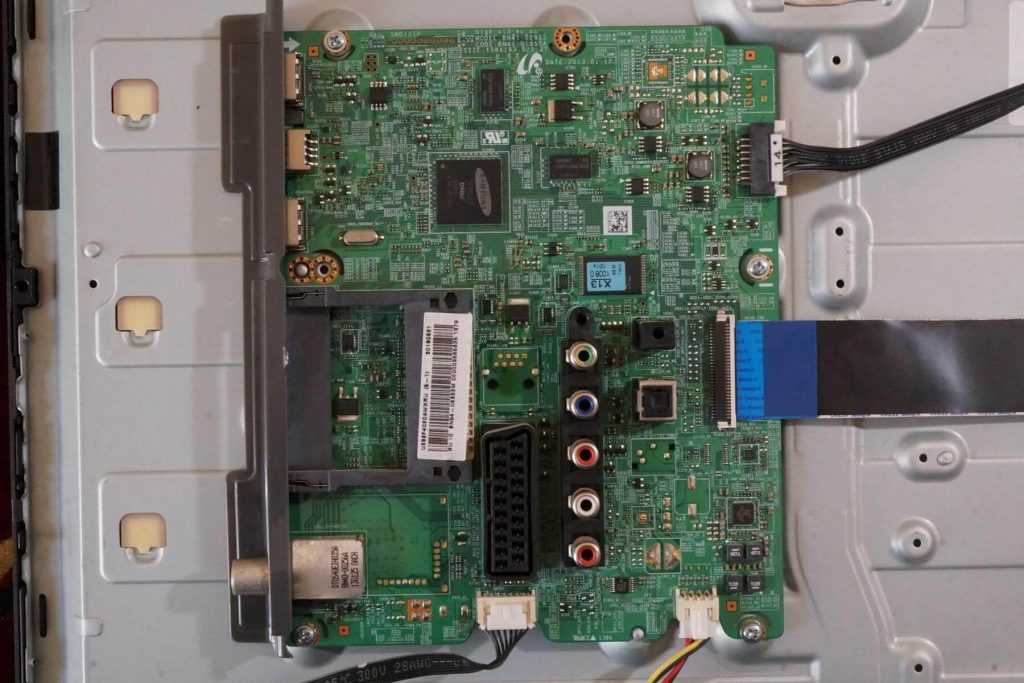

В составе телевизора идет майн плата BN41-01955A.

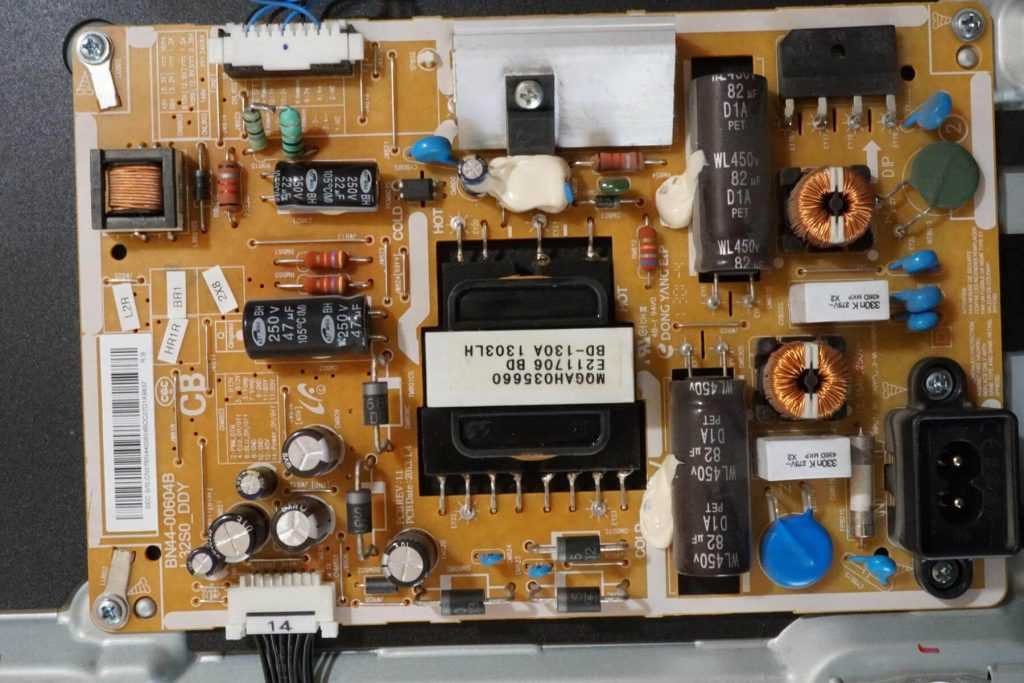

Блок питания BN44-00604B L32S0_DDY. Про его доработку (ограничение тока подсветки) мы поговорим ниже по тексту.

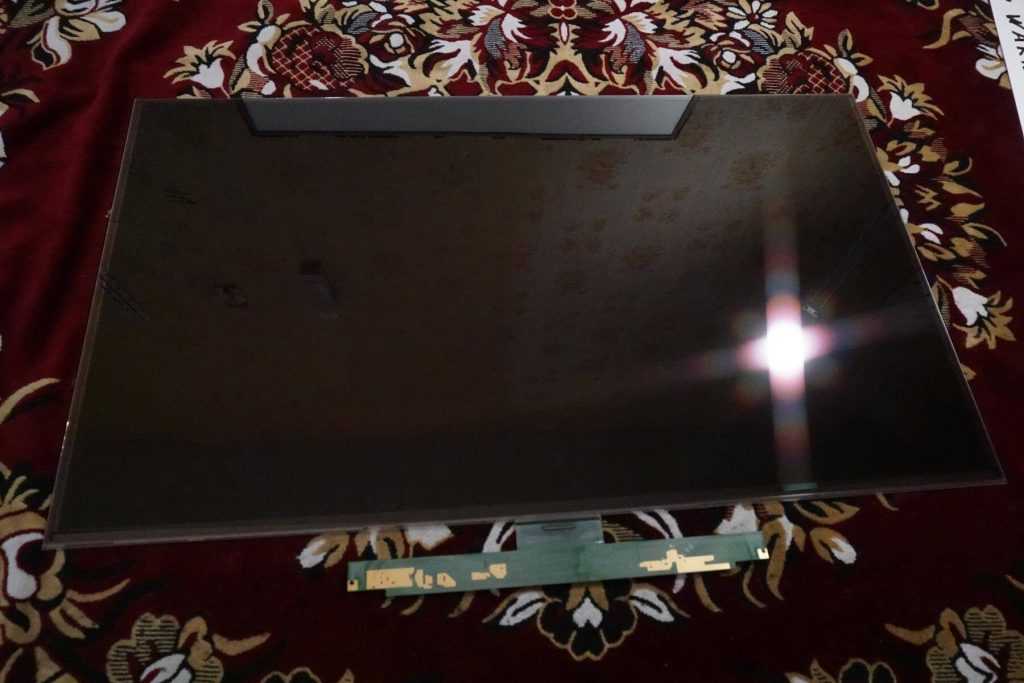

Аккуратно снимаем матрицу телевизора.

Любой механический дефект на матрице ставит крест на ее работоспособности. Ремонту такие поломки не подлежат, остается только дорогостоящая замена.

Samsung ue32eh5007k нет подсветки - пк знаток Samsung ue32eh4000w ремонт матрицы Неисправности samsung Радиосхемы схемы электрические принципиальные Принципиальная схема телевизора samsung Samsung телевизоры инструкция по ремонту и схемы 6 причин почему телевизор samsung не включается Samsung ue32f5300 нет изображения Samsung ue32eh5007k нет подсветки Принципиальная схема телевизора samsung - tokzamer.ru

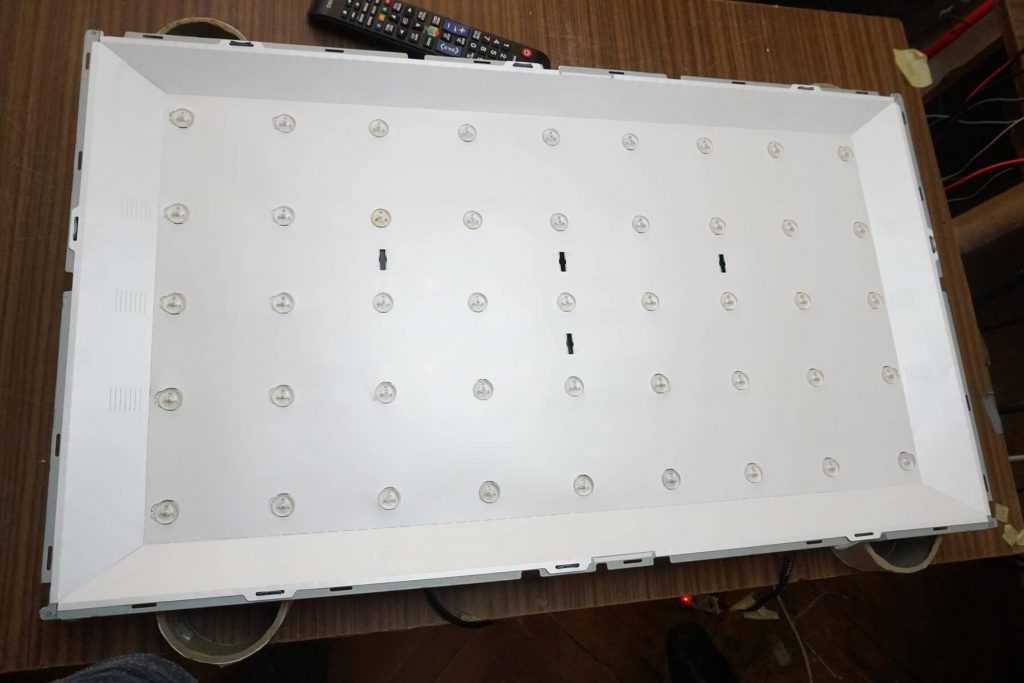

Вот мы и добрались до подсветки, осталось только снять лист нижнего отражателя.

Снимаем пластиковые фиксаторы.

Ремонт подсветки телевизора Samsung UE32F4000AW UE32F4000

Мы оперативно заменили сгоревшие планки подсветки.

Приятно смотреть на результаты своего труда.

Начинаем собирать телевизор.

Доработка блока питания BN44-00604B L32S0_DDY (ограничение тока подсветки)

С приятным чувством качественно выполненной работы мы выдали телевизор заказчику. Впереди у нас еще много работ, связанных с ремонтом телевизоров.

Samsung ue32eh4000w подсветка ремонт Радиосхемы. - схемы телевизоров lcd samsung Samsung телевизоры инструкция по ремонту и схемы страница 1 Samsung ue32f5300 нет изображения | тут схемы Samsung ue32eh4000w подсветка ремонт Неисправности samsung Samsung ue32eh4000w ремонт матрицы

Похожие записи:

  1. DAEWOO DLP-32C3 Ремонт, схема, сервис
  2. Erisson 32hle17t2 уменьшить ток подсветки
  3. Настройка телевизора izumi на хорошее изображение каналов
  4. 32ld420 (chassis:lp91h)

Почему надо ограничивать ток светодиодов подсветки.

Пригодится для тех, кто хочет начать производить ремонт телевизоров своими руками. Предупреждаю, что замена подсветки весьма аккуратная и кропотливая работа, требующая не только внимания, но и опыта. Если нет уверенности в положительном результате вашего начинания, то лучше предоставить такую работу мастеру с опытом разборки панели и замены светодиодных планок. Если всё-таки вы решились на самостоятельный ремонт, то не забудьте по окончании ремонта сделать доработку БП.

Из проведённых маркетинговых исследований доказано, что из стоящих рядом телевизоров, покупатель выберет самый яркий и насыщенный, хотя будет уверен, что выбрал «самые натуральные цвета». Для увеличения продаж своих брендов, производитель умышленно завышает ток светодиодов подсветки тем самым привлекая взгляды покупателя. К сожалению для потребителя, такой изыск от производителя иногда обходится слишком дорого. Потребляя большой ток, светодиоды перегреваются и выходят из строя. Экран телевизора гаснет, а посветив фонариком, иногда можно увидеть силуэты изображения. Пришёл момент ремонтировать или менять подсветку телевизора. Лучший способ — полностью заменить планки подсветки. Вариант хороший, но самый дорогой. Есть и другие варианты — замена только неисправных планок подсветки или ремонт планок подсветки заменой светодиодов. Это дешевле, но менее надёжно. Однако в любой ситуации, после восстановления подсветки необходимо доработать блок питания телевизора, уменьшив ток, потребляемый светодиодами. Ниже будут описаны способы таких доработок. Информация о доработках получена из сервисных бюллетеней производителей, личного опыта, и нарыта на просторах интернета. Обязательно проверена на личном опыте. Методы доработок драйверов подсветки будут пополняться. Пути могут быть разными, но цель одна — снизить потребляемый ток подсветки. Кстати, для человеческого глаза, такое изменение тока подсветки почти не заметно.

Читайте так же: Угловой профиль для подсветки лестницы

Первым делом информация из сервисных бюллетеней от Samsung. Заметьте, они сами вогнали телевизоры в экстремальный режим, а потом сами же рекомендуют снижать ток.
Доработка необходима для уменьшения потребления тока светодиодными планками, и как следствие продление срока службы светодиодов. Пожалуйста, поделитесь своими наработками, замечаниями и предложениями в комментарии к странице. Если вам пригодилась информация, приведённая ниже, то в качестве благодарности перейдите, пожалуйста на главную страницу.

Доработка блока питания BN44-00605A.

Установлен в телевизорах 2013 года, продавались и в 2014 году. Телевизоры с размером экрана 32 дюйма. Модели UE32F5000AK, UE32F5010AK, UE32F5020AK, UE32F5300AK, UE32F5500AK, и некоторые другие.
Параллельно R9509 надо yстановить резистор номиналом 18к. Отключить кабель между блоком питания и главной платой, включить телевизор, сделать замер напряжения на резисторе R9110 и регулятором VR9530 выставить напряжение 1.044V + — 2%.

Поступил в ремонт телевизор

с неисправностью «нет подсветки матрицы»

Состав телевизора:

PSU BN44-00666A
MAIN BN41-01795A PANEL
CY-DF400BGLV1V
TCON BN41-01938B

Диагностика показала:

Напряжение на разъеме питания LED подсветки поднимается при включении до 140V, а затем медленно падает.

В данных моделях телевизоров применяется блок питания BN44-00666A. Подсветку матрицы можно запустить с отключенным майном от платы питания. Рабочее напряжение питания подсветки в данном случае составляет 135V 425mA.

Собстенно для установленных в подсветке светодиодов ток значением в 425mA завышен производителем, что и приводит в основном к выходу из строя светодиодов подсветки. В данном случае применены светодиоды Samsung с рабочим напряжением 3V. Рекомендую не менять светодиоды вручную, а заменить весь комплект подсветки в сборе на ленты с алюминиевой подложкой, а также в обязательном порядке после замены уменьшить ток питающий светодиоды подсветки. В данном случае светодиодные ленты имеют маркировку Lumens D3GE-400SMB-R2(13.07.10) и имеют изогнутый вид.

Комплект лент для ремонта подсветки SAMSUNG UE40FH5007K можно приобрести по ссылке ниже:

Проверку светодиодов необходимо производить током 150-200 mA 3V от лабораторного источника питания. Проверка обычным мультиметром недосточна. Светодиоды могут светиться от щупов мультиметра, но при проверке током окажуться неисправны.

BN44-00666A доработка и уменьшение тока.

Подсветкой в данном телевизоре управляет драйвер MAP3511. Для уменьшения тока питающего светодиоды необходимо увеличить номинал резистора R9810=1.8 Om :

В данном случае для доработки необходимо заменить R9810 на резистор номиналом 4.7 Ом.

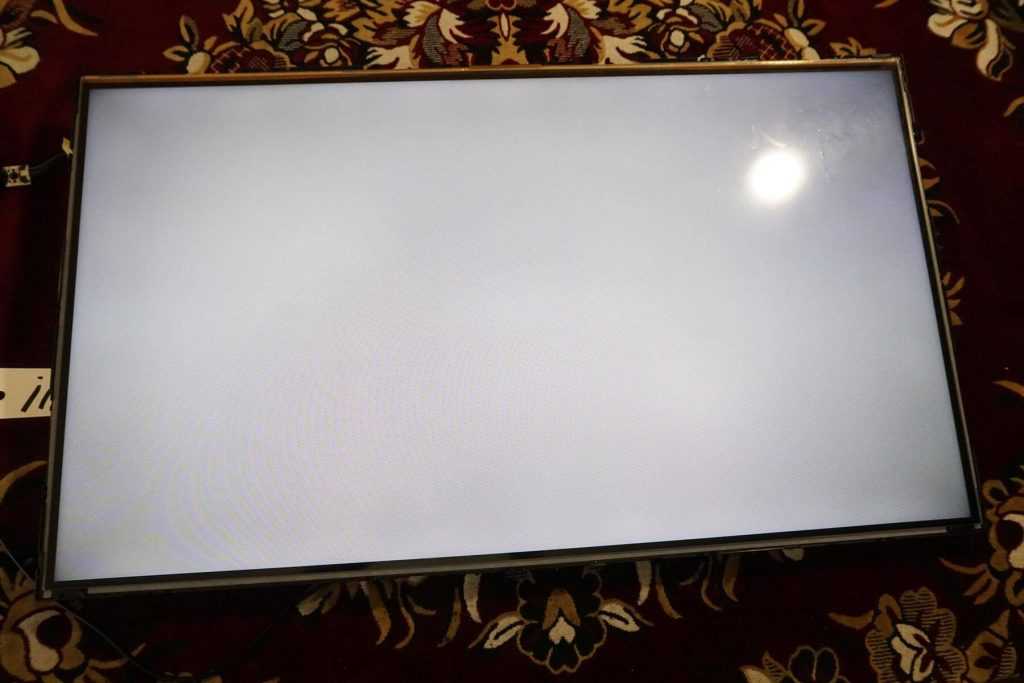

После выполненных работ телевизор вернулся в рабочее состояние:

Устранение типовой неисправности ЖК телевизоров Samsung серий UE32F5xxx и UE32F6xxx

Типовой неисправностью ЖК телевизоров Samsung серий, указанных в названии статьи является от сутствие подсветки ЖК панели. Проявляется она следующим образом: телевизор включается, есть звук, каналы переключаются (можно понять по смене звукового сопровождения), но изображение отсутствует. Если внимательно присмотреться под углом к экрану, то изображение едва просматривается. В указанных моделях ТВ используется светодиодная (LED) задняя подсветка: на металлическом экране ЖК матрицы размещены пять планок (LED-линеек) типа LED LUMENS D2GE-320SC0-R3 (аналог — D2GE-320SC0-R0)по девять белых светодиодов (WLED) в каждой (см. рис. 1). В каждой линейке светодиоды соединены последовательно, а вот как они соединены между собой (последовательно, параллельно или в группы последовательных цепочек), зависит от типа блока питания, установленного в конкретную модель ТВ (см. описание ниже).

Узел задней LED-подсветки ЖК панелей Samsung

Рис. 1. Узел задней LED-подсветки ЖК панелей Samsung

Для того чтобы определить дефектную LED-линейку, потребуется блок питания постоянного тока с выходным напряжением 27. 30 В и током нагрузки до 1 А. Аккуратно снимают планку с основания, отключив ее от соединителя (на рис. 1 — с правой стороны). Затем подключают к контактам планки блок питания и, если она не светится, дефектный (в обрыве) светодиод — на ней, и его надо определить. На планке есть контактные площадки, расположенные рядом со светодиодами с обеих сторон. Для контроля светодиодов потребуется 3-вольтовый источник, например, две последовательно соединенные батарейки размера АА. Поочередно подключают к контактным площадкам каждого LED 3-вольтовый источник, и, если он светится, значит, исправен, в противном случае неисправен.

Для контроля светодиодов можно воспользоваться и мультиметром в режиме прозвонки LED, но ввиду того, что вытекающий ток мультиметра недостаточен для их зажигания, первый способ контроля (с источником питания) проще и надежнее — виден реально светящийся LED.

После того как дефектный светодиод определен, аккуратно, с помощью скальпеля, отделяют светорассеивающую линзу от планки, выпаивают светодиод и заменяют его новым или снятым с аналогичной нерабочей LED-линейки. Фиксируют линзу над светодиодом клеем, монтируют планку на основание и проверяют узел задней подсветки в сборе.

Если светодиода для замены нет, как вариант, его можно заменить цепочкой из пяти кремниевых диодов в SMD-корпусах (для компактности) с током Iо=50. 100 мА и напряжением VDC=20. 100 В (например, типа SS12-SS18). Такая замена исходит из расчета: падение напряжения на LED равно 3,5 В, а на кремниевом диоде — 0,7 В. Конечно, такая замена несколько ухудшит качество подсветки, но в динамических сценах это практически не будет заметно.

Хотя LED-линейка восстановлена и телевизор будет работать, через некоторое время дефект может повториться — это говорит о том, что устранены последствия дефекта, а не его причина. А причина заключается в том, что блок питания, от которого питаются LED-линейки, отрегулирован неправильно — установлен слишком большой ток LED-линеек, светодиоды работают в предельном режиме и велика вероятность того, что через некоторое время один из них снова перегорит. Рассмотрим, как доработать (отрегулировать) блоки питания ТВ, чтобы дефект не повторился.

В телевизоры серии UE32F5xxx устанавливаются блоки питания типа BN44-00605A/00615A (в частности, в модели ТВ UE32F5020AK/UE32F5000AK), а в телевизоры серии UE32F6xxx — BN44-00620A/D.

Доработка блоков питания BN44-00605A/00615A

Эти блоки питания (см. внешний вид платы блока питания BN44-00605A на рис. 2) имеют один канал для питания LED-линеек с выходным напряжения около 150 В, причем в этом случае все пять LED-линеек задней подсветки между собой соединяются последовательно и подключаются между выходом источника 150 В и «землей». При таком включении даже при обрыве одного из светодиодов в любой линейке цепь питания размыкается и подсветка ЖК панели полностью выключается. Источник питания LED-линеек без нагрузки не выключается, но его выходное напряжение возрастает до 185 В, его можно измерить на конденсаторе С9102 (1 — на рис. 2). Если напряжение действительно завышено, значит одна из LED-линеек неисправна и ее можно отремонтировать по вышеприведенной методике. Конечно, если в наличии имеется новая линейка или ее полный аналог (см. выше), то лучше установить ее. Плату блока питания демонтируют с несущего основания и выполняют на ней следующие доработки:

1. На обратной стороне платы (см. рис. 3) параллельно SMD-резистору R9509 устанавливают (впаивают) SMD-резистор номиналом 18 кОм±1% (0,1 Вт, TP, 1608).

2. Удаляют силикон с потенциометра VR9530 (2 на рис. 2), устанавливают плату на место, подключают к ней сетевой кабель, а кабель между ней и главной платы не подключают, и затем включают питание.

3. Контролируя мультиметром напряжение на резисторе R9110 (3) (на нем должно быть 1,160. 1,175 В), потенциометром VR9530 устанавливают значение 1,044 В±2% (1,023. 1,065 В).

4. Выключают питание, фиксируют положение VR9530 силиконом и повторно контролируют напряжение на резисторе R9110. На этом доработку блока питания BN44-00605A можно считать законченной. После этого соединяют кабелем главную плату и плату блока питания.

Внешний вид платы блока питания BN44-00605A

Рис. 2. Внешний вид платы блока питания BN44-00605A

Расположение SMD-резистора R9509 на плате BN44-00605A

Рис. 3. Расположение SMD-резистора R9509 на плате BN44-00605A

Плата BN44-00615A несколько отличается от BN44-00605A — имеются небольшие схемотехнические отличия, другие позиционные обозначения элементов и другое расположение элементов на плате (см. рис. 4).

Внешний вид платы блока питания BN44-00615A

Рис. 4. Внешний вид платы блока питания BN44-00615A

Выходное напряжение канала 150 В на этой плате контролируют на конденсаторе 1 (рис. 4). Доработка этого блока заключается в следующем:

1. Как и в предыдущем случае, демонтируют плату с основания, на обратной стороне платы выпаивают SMD-резистор R9819, а вместо него монтируют резистор номиналом 4,3 кОм±1% (0,1 Вт, TP, 1608).

2. Устанавливают плату на место, подключают к ней сетевой кабель, а кабель между ней и главной платой не подключают, и затем включают питание.

3. Мультиметром контролируют напряжение на резисторе R9816 (2 на рис. 4) — оно должно быть равно 0,783 В±2% (0,767. 0,798 В). После этого доработку можно считать законченной, необходимо соединить платы блока питания и главную кабелем.

Доработка блоков питания BN44-00620A/D

В отличие от ранее рассмотренных, эти блоки питания имеют четыре канала питания LED-линеек: три с выходным напряжением 30 В и один — с напряжением 60 В. Поэтому к этим блока питания LED-линейки подключаются следующим образом: по одной линейке (из трех верхних в модуле задней подсветки) к каждому 30-вольтовому каналу, а две нижних линейки между собой соединены последовательно и подключены к каналу 60 В.

В телевизорах с такими блоками питания в результате обрыва в одной из LED-линеек подсветка может пропадать частично (часть экрана будет затемнена), так как линейки питаются от раздельных источников. Выходные напряжения 30-вольтовых каналов можно контролировать на конденсаторах 1-3 (рис. 6), а 60-вольтового — на конденсаторе 4. Дефектную LED-линейку легко определить по завышенному напряжению питания канала, от которого она питается. Так, напряжение каналов 30 В возрастет до 59. 60 В, а канала 60 В — до 100 В. После ремонта LED-линейки необходимо доработать блок питания, чтобы дефект не повторился.

1. Отключают кабель, соединяющий главную плату и плату блока питания.

2. Очищают от силикона потенциометр VR9630 (5 на рис. 6).

3. Подключают блок питания к сети и, контролируя напряжение на резисторе R9201 (6) (оно должно быть равно 0,46.0,48 В), потенциометром VR9630 устанавливают значение 0,426. 0,444 В (0,435 В±2%).

4. Выключают питание, фиксируют положение VR9630 силиконом и повторно контролируют напряжение на резисторе R9201. На этом доработку блоков питания BN44-00620A/D можно считать законченной. После этого соединяют кабелем главную плату и плату блока питания.

Расположение SMD-резистора R9819 на плате BN44-00615A

Рис. 5. Расположение SMD-резистора R9819 на плате BN44-00615A

Внешний вид платы блоков питания BN44-00620A/D

Рис. 6. Внешний вид платы блоков питания BN44-00620A/D

Мнения читателей

Нет комментариев к данному материалу.

Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:
